望远镜组装及其放大率的测量

实验十一显微镜与望远镜的组装组装望远镜和显微镜实验十一显微镜与望远镜的组装望远镜和显微镜都是用途非常广泛的助视光学仪器，我们显微镜主要用来帮助人们观察近处的微小物体，而望远镜则主要是帮助人们观察检视远处的目标，它们常被组合在其他半导体器件中。

为适应不同用途和实用性的要求，望远镜和显微镜的产品种类很多，构造也各有差异，组合成但是它们的基本光学系统都由一个物镜和一个目镜组成。

望远镜和显微镜在天文学、电子学、生物学和医学等领域中都起着十分重要的催化作用作用。

[实验目的]1. 学会用物像放大法测透镜的激光焦距。

2. 熟悉和显微镜的构造及其放大原理。

3. 掌握光学系统的共轴调节方法。

4.学会望远镜、透镜放大率的测量。

[实验原理]1．物像放大法测透镜的焦距多种不同测量透镜焦距的方法虽然有许多种，但是在某些情况下，由于透镜的光心位置无法精确测定，甚至物屏、像屏的横杆也艰定准确．所以会给测量带来多少困难。

用物像放大法测神气镜或透镜组的焦距事实上就能完全克服这一困难。

图1如图1所示，将微尺分化板作为物置于导轨上，被测透镜也置于导轨上，其间距要大于被测透镜焦距，在测微目镜中看到清晰的微尺放大看得出来像，并与测微目镜弹仓管柱体板无视差。

量度其横向放大率为β1，并分别记下透镜和测微目镜的位置x1、y1，把测微目镜向后移动一段距离，并缓慢前移透镜，直至在测微目镜中板看到清晰的与测微目镜分划又弯叶无视差的微尺放大像。

测出新的像宽，求出放大率β2，记下透镜和测微目镜的位置x2、y2.横向放大率为: 像距改变量：被测透镜焦距：（1）2．光谱仪的构造及其放大原理。

望远镜往往通常是由两个共轴光学系统组成，我们把它简化为两个凸透镜，其中长焦距的凸透镜作为物镜，短焦距的反射镜作为目镜。

物镜的作用是将远处物体发出的光经会聚后在目镜物方焦平面上主镜生成一倒立的实像，而孔径起一放大镜作用，把其物方焦平面上的倒立实像再放大成一虚像，供人眼观察。

自组望远镜或显微镜并测量其视觉放大率望远镜和显微镜都是助视光学仪器，是观察或测量时常用的仪器，它们有时也是其他一些光学仪器(如分光计等)的重要组件。

因此，了解它们的构造原理并掌握它们的使用方法不仅有利于加深理解透镜成像的规律，而且能为正确使用其他光学仪器打下基础。

实验目的(1)了解望远镜和显微镜的构造及其放大原理，并掌握其使用方法；(2)了解视放大率等的概念并掌握其测量方法；(3)进一步熟悉透镜成像规律。

实验原理望远镜主要用于观察远处的目标，显微镜主要用于观察近处的微小物体，它们的作用都是增大被观察物对人眼的张角，起着视角放大的作用。

两者的光学系统比较相似，都是由物镜和目镜组成，物体先通过物镜成一中间像，再通过目镜来观察。

两者对物体的放大能力都是通过视放大率来表示(在本实验中我们只关心放大率的大小，不考虑其符号)。

望远镜(telescope)基本的望远系统是由物镜和目镜组成的无焦系统，物镜的像方焦点与目镜的物方焦点重合。

无穷远物体发出的光经物镜后在物镜焦平面上成一倒立缩小的实像，再利用目镜(短焦距)将此实像成像于无穷远处，使视角增大，利于人眼观察。

为了利于对远处物体的观测，望远镜物镜的焦距一般较长。

图1 望远镜的基本光学系统图图1所示的望远镜，物镜与目镜均为会聚透镜，这种望远镜称为开普勒望远镜，其优点是可在物镜与目镜之间的中间像平面上安装分划板(其上有叉丝和刻尺)以供瞄准或测量。

实验装置中用到的望远镜(如分光计上的望远镜、光杠杆系统中的望远镜等)均为开普勒望远镜，在中间像平面上装有分划板。

实际上，为方便人眼观察，物体经望远镜后一般不是成像于无穷远，而是成虚像于人眼明视距离处；而且为实现对远近不同物体的观察，物镜与目镜的间距即镜筒长度可调，物镜的像方焦点与目镜的物方焦点可能会不重合。

使用望远镜时，观察者应先调目镜（这称为视度调节）看清分划板，使分划板成像于人眼明视距离处，再调节望远镜镜筒长度（这称为调焦），即改变物镜、目镜间距，使被观察物清晰可见并与分划板叉丝无视差（中间像落在分划板平面上）。

光学实验实验名称：显微镜的组装及放大率的测定实验人员及其具体分工：马凯凯、王杰：实验设计黄立顺、白江伟：实验操作段海瑞、朱江龙：实验数据处理及实验报告系别：物理与电子科学系班级：2010级物理学本科班指导老师：包剑惠完成时间：2012年5月22日显微镜的组装及放大率的测定一、实验目的1、在光学平台上组装简单的显微镜，熟悉其构造及其放大原理。

2、学会显微镜放大倍数的测量。

二、实验仪器及用具光学平台 两个凸透镜 光源 箭孔屏 平面镜 毫米标尺 二维平移底座 半透半反镜 毛玻璃三、实验原理显微镜是一个由目镜和物镜组成的共轴光学系统，它通常是由四片以上透镜组成的系统，可以简化成两个凸透镜组成的放大光路。

被观察的物体放在物镜0l 的物方焦点0f 的外侧附近，先经0l 成放大实像与目镜物方焦点e f 内测附近，再经目镜e l 成放大虚像与明视距离以外。

被观察的物1y处在物镜前面靠近焦点0f 处，它经物镜在目镜的焦平面上成一放大的倒立实象2y ，通过目镜后成一倒立的虚象3y 于明视距离以外。

显微镜的视角放大率为：0''0eM f f s -∆⋅=⋅s = -25cm 为正常人眼的明视距离，△为光学间隔'f —物镜焦距，'ef —目镜焦距当物镜和目镜的焦距已知后，只要测出光学间隔△，就能计算视角放大率M .四、实验内容 一、自组显微镜的装置1、自组显微镜放大率的测定测定显微镜放大率最简便的方法如下图所示，设长为0l 的目的物PQ 直接置于观察者的明视距离处，其视角为e α，从显微镜中最后看到的虚像P’’Q’’亦在明视距离处，设其长度为-l ，视角为-0α ，于是00tan tan ElM lαα==因此，如用一刻度尺作目的物，取其一段分度长为0l ，把观察到的尺的像投影到尺面上，设备投影后像在刻度尺上的长度是l ，则可以求得显微镜的放大率。

将测得的显微镜的视角放大率与理论值0''0eM f f s -∆⋅=⋅ 比较1、用自准直法测量透镜的焦距2、自组显微镜放大率的测定（1）按照实验装置图布置各器件，按显微镜组成要求调节物镜、目镜的位置，并调仪器共轴。

望远镜的搭建和放大率测量实验小结
我们需要准备一些材料，包括三脚架、目镜、物镜、焦距调节器等。

然后，我们将目镜和物镜安装在三脚架上，并使用焦距调节器调整它们的距离，使得物体能够清晰地成像在目镜中。

最后，我们可以通过旋转物镜来调整放大率。

在实验过程中，我们发现了一个有趣的现象：当放大率增大时，物体的大小也会随之增大。

这是因为放大率是物体在目镜中的像与实际物体大小之比。

因此，当我们增大放大率时，相当于将物体放大了同样的倍数，从而使其看起来更大。

除了观察天体运动外，望远镜还可以用于观察远处的建筑、风景等。

通过调整焦距和放大率，我们可以获得更加清晰和详细的图像。

此外，望远镜还可以帮助我们更好地了解宇宙和自然界的奥秘。

望远镜是一种非常有用的工具，它可以帮助我们观察到平时无法看到的事物。

通过本次实验，我们不仅掌握了望远镜的搭建和使用方法，还深入了解了它的原理和应用。

希望今后能够继续探索更多的科学知识！。

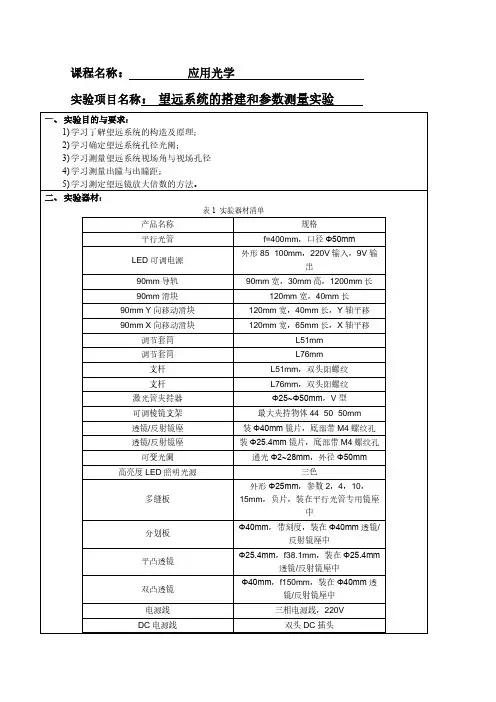

课程名称：应用光学实验项目名称：望远系统的搭建和参数测量实验统的物空间，由于前面没有成像物件，故物镜的边框的像L 1′就是自身，即D 1′=D 物镜。

将目镜的边框经过前面的光学系统物镜成像到系统的物空间，设像为L 2′，通过公式可计算出D 2′，通过比较D 1′和D 2′的大小即可确定孔径光阑。

若D 1′大于D 2′，即目镜为孔径光阑；若D 1′小于D 2′，即物镜为孔径光阑。

3.望远镜出瞳直径和出瞳距离在几何光学中把孔径光阑经过它的前方所有的光学系统部分所成的像称为入瞳，把孔径光阑经过他的后方所有的光学系统部分所成的像称为出瞳。

由于孔径光阑的前方已没有其他光学系统，因此这个光学系统的入瞳就是孔径光阑本身（即物镜框）。

孔径光阑经过它后方所有光学系统所成的像就是出瞳。

出瞳到目镜最后一个表面上的距离就是出瞳距。

4.望远系统视场角与视场光阑物镜的后焦平面上可以放置分划板，分划板框即是视场光阑。

视场光阑的位置和孔径将直接限制物面或像面的成像范围。

当系统对远距离物体成像时，视场的大小往往用视场角表示，如下图。

图2 开普勒望远镜的光束限制图tanω=y ′f 1′ = D 视2f 1′ （1）其中，D 视是视场光阑直径，f 1′是物镜焦距。

开普勒望远镜的视场2 ω一般不超过8°−15°。

人眼通过开普勒望远镜观察时，必须使眼瞳位于系统的出瞳处，才能观察到望远镜的全视场。

5.望远镜的放大率当观测无限远处的物体时，物镜的焦平面和目镜的焦平面重合，物体通过物镜成像在它的后焦面上，同时也处于目镜的前焦面上，因而通过目镜观察时成像于无限远，如图所示：图3 望远系统的视觉放大率图设ω′′表示眼睛直观物体时的张角；ω′表示眼睛通过望远镜观察物体时的张角。

两种情况下，眼睛视网膜上所成像的大小分别是：图4 望远系统视觉放大倍率测量光路图5 望远系统视觉放大倍率推导过程tan φ=y f 平行光管′tan φ1′=y ′f望远物镜′(6)平行光管射出的是平行光，且通过透镜光心的光线不改变方向，因此ϕ=ϕ′=ϕ1=ϕ1′ (7) 图6 望远系统实验装配图图7 出瞳的测量望远系统的出瞳和出瞳距在望远目镜后放置相机，调节相机与目镜之间的距离，初步得到较为清晰的圆形光斑。

实验二、显微镜 望远镜放大率的测定
一、目的：
1、了解显微镜、望远镜的构造原理，掌握使用方法
2、测定放大率
二、仪器及工具
刻度尺、微尺各一支、读数显微镜一台、望远镜一台、显微镜一台
三、原理：
显微镜和望远镜的放大率M 定义为：
L
L
M E ∆∆=∂∂=
10视角不用仪器时物体所张的角用一起时虚象所张的视
对显微镜：1L ∆为虚象的长度 L ∆为微尺（物）的长度 对望远镜：1L ∆为物镜的直径 L ∆为目镜光斑的直径
四、实验内容： 1、 测显微镜的放大率
10倍505=⨯
7.49=M 7.0=∆M 7.07.49±=∆±=M M M %5.1=∆=M M
E
40倍2005=⨯
2.199=M 8.0=∆M 8.02.199±=∆±=M M M %4.0=∆=M M
E
2、测望远镜的放大率：
★注意事项：
1，仪器调节要仔细，显微镜由下向上调节；
2，微尺不能安装颠倒。

实验三望远镜和显微镜的组装及部分参数的测定一、实验目的1.熟悉显微镜和望远镜的构造及基本原理；2.掌握显微镜、望远镜的调节，正确使用的方法；3.掌握测定显微镜和望远镜放大率的方法；二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像。

显微镜通过放大物所成的像，来帮助人们观察近处的微小物体，近处的实物经物镜成倒立实像在目镜的物方焦点的内侧，再经目镜成放大的虚像于人眼的明视距离处或无穷远处．望远镜：1、实验仪器(1)带有毛玻璃的白炽灯光源S(2)毫米尺F L=7mm(3)物镜Lo： f=225mmo(4)测微目镜Le：（去掉其物镜头的读数显微镜）(5)读数显微镜架 : SZ-38(6)二维调整架: SZ-07(7)滑座： TH70(8)白屏： SZ-13测微目镜：由目镜、分划板、读数鼓轮与连接装置等组成．目镜把叉丝和被观测的像同时放大，其放大倍数不影响测量数据大小，但可以提高测量准确程度。

测微目镜的基本结构剖视图如图1所示。

目镜镜头通过调焦螺纹固定在目镜外壳中部。

外壳内有一块刻有十字丝的透明叉丝板，外壳右侧装有测距螺旋（即千分尺）系统，转动测距手轮，其螺杆将带动叉丝板移动．叉丝板的移动量可通过手轮上的千分尺测出．透明十字叉丝板后面是一个固定的玻璃标尺，标尺上刻有毫米尺，每格1mm，量程为6mm（上：1~6mm；下：左3~0mm，右0~3mm）。

旋转读数鼓轮，刻有十字叉丝的可动分划板就可以左右动．读数鼓轮每旋转一周，叉丝移动1mm，鼓轮上有100个分格，故每一格对应的读数为0.01mm，再估读一位．其读数方法和螺旋测微器差不多．在测量过程中，要始终沿着一个方向移动叉丝，不得回旋。

测微目镜通常用来测金属丝、干涉条纹等的宽度．测量时，使双线与待测物质边缘平行，叉丝交点与待测物的边缘重合，开始计数．在测量过程中，要始终沿着一个方向移动叉丝，不得回旋．图1测微目镜的基本结构图2. 仪器实物图及原理图图2 仪器实物图及原理图3、实验步骤(1) 把全部器件按图2的顺序摆放在导轨上，靠拢后目测调至共轴。

测定望远镜的角放大率【实验目的】1．熟悉望远镜的构造及其放大原理 2．学会一种测定望远镜放大率的方法 【实验仪器】望远镜、米尺及标尺 【实验原理】望远镜是用途极为广泛的助视光学仪器。

主要用来帮助人眼观察远处的目标。

它的作用在于增大被观察物体对人眼的张角，起着视角放大的作用。

望远镜的视角放大率定义为M =用仪器时虚像所张的视角/不用仪器时物体所张的视角 （1）望远镜的的光学系统是由物镜和目镜两部分组成的。

如图所示，实物PQ 经过物镜L 0成倒立实像P'Q ’，于目镜Le 的物方焦点F E 的内侧，再经目镜L E 成放大的虚像P ’’Q ’'于人眼的明视距离处。

理论计算可得显微镜的放大率为:（2）式中M 0是物镜的放大率，Me 是目镜的放大率，f 0',f E '分别是物镜和目镜的像方焦距，⊿是显微镜的光学间隔(=F 0'F E ，现代显微镜均有定值，通常是17或19cm),s 0=-25cm ，为正常人眼的明视距离。

一般f 0'取得很短(高倍的只有1--2mm)，而f E '在几个厘米左右。

通常物镜和目镜的放大率，是标在镜头上的。

图1组成望远镜的两透镜的光学间隔近乎为零，即物镜的像方焦点与目镜的像方焦点几乎重合。

望远镜可分两类：若目镜和物镜的像方焦距均为正，即两个都是凸透镜，则为开普勒望远镜；若物镜的像方焦距为正，（凸透镜）目镜的像方焦距为负（凹透镜），则为伽利略望远镜。

如图2所示为开普勒望远镜的光路示意图。

远处物体ｐQ经物镜L0后在物镜像方焦平面上成一个倒立的实像P'Q',像的大小决定于物镜焦距及物体与物镜间的距离。

像P'Q'一般是缩小的，近乎位于目镜的物方焦平面上，经目镜L E放大后成虚像P’’Q’’于观察者眼睛的明视距离与无穷远之间。

图2由理论计算可得望远镜(⊿=0)的放大率为：M=-f0'/f e' （3）上式表明，物镜的焦距越长、目镜的焦距越短，望远镜的放大率越大。

望远镜和显微镜望远镜和显微镜都是助视光学仪器，是观察或测量时常用的仪器，它们有时也是其它一些光学仪器如分光计等的重要组件。

因此，了解它们的构造原理并掌握它们的使用方法不仅有利于加深理解透镜成像的规律，更能为正确使用其它光学仪器打下基础。

1. 实验目的(1) 了解望远镜和显微镜的构造及其放大原理，并掌握其使用方法；(2) 了解视放大率等的概念并掌握其测量方法； (3) 进一步熟悉透镜成像规律。

2. 实验原理望远镜主要用于观察远处的目标，显微镜主要用于观察近处的微小物体，它们的作用都是增大被观察物对人眼的张角，起着视角放大的作用。

两者的光学系统比较相似，都是由物镜和目镜组成，物体先通过物镜成一中间像，再通过目镜来观察。

两者对物体的放大能力都是通过视放大率来表示（在本实验中我们只关心放大率的大小，不考虑其符号）。

(1) 望远镜（Telescope ） ① 望远镜的基本光学系统基本的望远系统是由物镜和目镜组成无焦系统，物镜L o 的像方焦点F o '与目镜L e 的物方焦点F e 重合，如图1。

无穷远物体发出的光经物镜后在物镜焦平面上成一倒立缩小的实像，再利用目镜（短焦距）将此实像成像于无穷远处，使视角增大，利于人眼观察。

为了利于对远处物体的观测，望远镜物镜的焦距一般较长。

图1所示的望远镜，物镜与目镜均为会聚透镜，这种望远镜称为开普勒望远镜，其优点是可在物镜与目镜之间的中间像平面上安装分划板（其上有叉丝和刻尺）以供瞄准或测量。

普物实验装置中用到的望远镜如分光计上的望远镜、光杠杆系统中的望远镜等均为开普勒望远镜，在中间像平面上装有分划板。

实际上，为方便人眼观察，物体经望远镜后一般不是成像于无穷远，而是成虚像于人眼明视距离处；而且为实现对远近不同物体的观察，物镜与目镜的间距即镜筒长度可调，物镜的像方焦点与目镜的物方焦点可能会不重合。

使用望远镜时，观察者应先调目镜（这称为视度调节）看清分划板，使分划板成像于人眼明视距离处，再调节望远镜镜筒长度（这称为调焦），即改变物镜、目镜间距，使被观察物清晰可见并与分划板叉丝无视差（中间像落在分划板平面上）。

望远镜放大率的测定望远镜和显微镜都是用途极为广泛的助视光学仪器，显微镜主要用来帮助人们观察近处的微小物体，而望远镜则主要是帮助人们观察远处的目标，它们常被组合在其他光学仪器中。

为适应不同用途和性能的要求，望远镜和显微镜的种类很多，构造也各有差异，但是它们的基本光学系统都由一个物镜和一个目镜组成。

望远镜和显微镜在天文学、电子学、生物学和医学等领域中都起着十分重要的作用。

一、实验目的1.熟悉望远镜和显微镜的构造及其放大原理。

2.掌握光学系统的共轴调节方法。

3.学会望远镜放大率的测量。

二、实验仪器：导轨、光具座，凸透镜两个；光源；三、实验原理：望远镜是观察远方物体的，物镜的作用是把远方物体成倒立实像，然后使此实像位于目镜的1倍焦距以内，从而将此实像再度放大，使之成像在明视距离，眼睛贴近目镜，可以观察到远方物体的放大像。

望远镜的放大作用以视角放大率来描写：定义为：像对眼睛的张角和不用望远镜时远处物体对眼睛的张角之比。

当观察物处于有限远距离时，可推导出角放大率公式。

S 1'L 0y 1S 1S 2y 3y 2Leφφ'∵望远镜角放大率tg N tg ϕϕ'=图观察有限距离物体时的望远镜光路其中虚像y3对人眼张角正切22y tg S ϕ'=物对人眼所张视角正切112121112()y S y tg S S S S S S S ϕ=='''++++其中1121//y S y S '=则放大率111212()S S S S N S S ''++=注意事项：1）在使用仪器时要轻拿、轻放，勿使仪器受到震动和磨损。

2）调整仪器时，应严格按各种仪器的使用规则进行，仔细地调节观察，冷静地分析思考，切勿急躁。

3）任何时候都不能用手去接触玻璃仪器的光学面，以免在光学面上留下痕迹，使成像模糊或无法成像。

四、实验记录：自组望远镜，用望远镜观察有限距离物体的视角放大率测量次数S 1物镜位置光屏位置S 1'目镜位置S 2111212()S S S S N S S ''++=123。

望远镜和显微镜放大率的测定望远镜和显微镜是最常用的助视光学仪器，常组合于其它实验装置中使用，如光杠杆、测距显微镜、分光仪等。

了解它们的构造原理并掌握它们的调节使用方法，不仅有助于加深理解透镜的成像规律，也为正确使用其它光学仪器打下基础。

Ⅰ 望远镜放大率的测定【实验目的】1、了解望远镜的构造原理并掌握其正确使用方法。

2、测定望远镜的放大率。

【实验原理】1．光学仪器的角放大率望远镜被用于观测远处的物体，显微镜被用于观测微小的物体，它们的作用都是将被观测物体对眼睛光心的张角（视角）加以放大。

显然，同一物体对眼睛所张的视角正常人的眼睛能分辨在明视距离cm 25处1′，称为最小分辨角。

当远处物体（或微小物体）对眼睛所张视角小于此最小分辨角时，眼睛将无法Φψ≈Φψ=tg tg m (1)在明正切值予以替代。

图(1) 凸透镜放大的示意图以凸透镜为例，如图(1)''B Au (2)(3)由上式可见，式（3）就表示放大镜的放大率。

由于单透镜存在像差，它的放大率一般在3倍（放大率仍由式（3）计算，式中f 代表透镜组的焦距，其放大率可达2．望远镜放大率的测定望远镜可以用来观测远处的物体。

最简单的望远镜由两个凸透镜组成，其中焦距较长的透镜为物镜。

由于被观测物体离物镜的距离远大于物镜的焦距（f u 2>），通过物镜的作用后，将在物镜的后焦面附近形成一个倒立的实像。

此实像虽然较原像小，但是与原物体相比，却大大地接近了眼睛，因而增大了视角。

然后通过目镜将它放大。

由目镜所成的像可在明视距离到无限远之间的任何位置上。

望远镜的放大率定义为最后的虚像对目镜所张视角与物体在实际位置所张视角之镜所张视角是一样的。

如图（2）∞>u ）时，物镜的焦平面和目镜的焦平面重合，同时也处于目镜的前焦面上，因而通过目镜观察时，成像于无限远。

此时望远镜的放大率可由图（2）得出e o o e f f f y f y tg tg m /)//()/(//22==Φψ≈Φψ= (4)由此可见，望远镜的放大率m 等于物镜和目镜焦距之比。

望远镜组装及其放大率的测量望远镜是用途极为广泛的助视光学仪器，望远镜主要是帮助人们观察远处的目标，它的作用在于增大被观测物体对人眼的张角，起着视角放大的作用，它常被组合在其他光学仪器中。

为适应不同用途和性能的要求，望远镜的种类很多，构造也各有差异，但是它的基本光学系统都由一个物镜和一个目镜组成。

望远镜在天文学、电子学、生物学和医学等领域中都起着十分重要的作用。

【实验目的】1、熟悉望远镜的构造及其放大原理；2、掌握光学系统的共轴调节方法；3、学会望远镜放大率的测量。

【实验仪器】光学平台、凸透镜若干、标尺、二维调节架、二维平移底座、三维平移底座。

【实验原理】1、望远镜构造及其放大原理望远镜通常是由两个共轴光学系统组成，我们把它简化为两个凸透镜，其中长焦距的凸透镜作为物镜，短焦距的凸透镜作为目镜。

图1所示为开普勒望远镜的光路示意图，图中L 0为物镜，Le 为目镜。

远处物体经物镜后在物镜的像方焦距上成一倒立的实像，像的大小决定于物镜焦距及物体与物镜间的距离，此像一般是缩小的，近乎位于目镜的物方焦平面上，经目镜放大后成一虚像于观察者眼睛的明视距离于无穷远之间。

物镜的作用是将远处物体发出的光经会聚后在目镜物方焦平面上生成一倒立的实像，而目镜起一放大镜作用，把其物方焦平面上的倒立实像再放大成一虚像，供人眼观察。

用望远镜观察不同位置的物体时，图1 图2只需调节物镜和目镜的相对位置，使物镜成的实像落在目镜物方焦平面上，这就是望远镜的“调焦”。

望远镜可分为两类：若物镜和目镜的像方焦距均为正（既两个都为会聚透镜），则为开普勒望远镜，此系统成倒立的像；若物镜的像方焦距为正（会聚透镜），目镜的像方焦距为负（发散透镜），则为伽利略望远镜，此系统成正立的像。

2、望远镜的视角放大率 望远镜主要是帮助人们观察远处的目标，它的作用在于增大被观测物体对人眼的张角，起着视角放大的作用。

望远镜的视角放大率M 定义为：eM αα=用仪器时虚像所张的视角不用仪器时物体所张的视角 （1）用望远镜观察物体时，一般视角均甚小，因此视角之比可以用正切之比代替，于是，光学仪器的放大率近似可以写为： 0etg M tg αα=（2） 在实验中，为了把放大的虚像l 与l 0直接比较，常用目测法来进行测量。

望远系统的搭建和放大率测量实验注意事项望远系统是指通过望远镜或者其他光学设备将目标进行放大观察
的系统。

在实际的应用中，望远系统的搭建和放大率的测量是非常重
要的。

以下是望远系统搭建和放大率测量实验注意事项：
1. 选择适当的光学元件
在搭建望远系统时，选择适当的光学元件十分重要。

例如选择合
适的凸透镜和凹透镜，以及适当大小的望远镜物镜和目镜，这些都会
影响到望远系统的放大率和成像质量。

2. 合理安装光学元件
在安装光学元件时需要确保光学元件的中心和轴线要与光路中心
轴线一致。

同时，需要正确安装各种光学元件的起始和结束表面，以
避免在光路中形成反射和散射现象。

此外，还需要确保光学元件的清
洁度，以免影响成像质量。

3. 注意成像距离
在进行放大率测量时，需要注意物体的成像距离，即物体和成像
面之间的距离。

当光路中的各个光学元件成像距离的比例远小于1时，成像质量将大大下降。

因此，需要在选择光学元件和设置光路时对成
像距离进行仔细的计算和分析。

4. 测量放大率
放大率是指在望远系统中目镜所看到的图像与肉眼所看到的物体之间的倍数关系。

测量放大率的实验可以使用目镜放大率和物距、像距的关系式，通过测量两个距离的大小来获得放大率。

在实验中需要注意精确测量，尤其是像距和物距，以确保获得准确的放大率。

引起误差的因素还包括温度、湿度、大气压力等环境因素。

总的来说，望远系统搭建和放大率测量实验需要进行充分的实际操作和精细的测量。

只有对每个细节都进行仔细的考虑和实验，才能确保获得精确和准确的测量结果。

自组光学望远镜并测量其放大率摘要望远镜是最常见的助视仪器并且常常和其他的仪器组合使用。

了解望远镜的工作原理和结构，望远系统各个参数的定义和作用，不仅可以加深对光学系统的认识，还可以收获其他相关知识，以后使用其他相关仪器时更加得心应手。

望远镜通常分为伽利略望远镜和开普勒望远镜。

本次实验测量精度不是很高，但实验性很强，需要一定的动手能力和分析问题能力。

本文设计的是开普勒式单筒望远镜。

在整个设计过程中根据望远系统成像原理对镜筒、物镜、转像透镜、目镜、光阑等一系列参数进行设计、计算。

并根据计算结果对所需光学元件进行选择。

然后按照光路图进行组装。

组装完成后通过成像公式法和物像比较法测量自组光学望远镜的放大率。

在实验中，参阅大量有关资料，考虑实际情况，对实验中的数据进行分析总结，得出其放大率，和原先设计组装时望远镜放大率的期望值进行比较，分析造成误差的因素。

最后对本次设计作品进行总结，对以后改进自组望远镜有重要意义。

装关键词：自组望远镜；透镜；放大率订线Self-assembled optical telescope and measure its magnificationAbstractTelescope is the most common vision aid instrument and is often combined to other instruments for use. To know and master the structure principle, adjusting method, the magnification concept and measurement method of telescopes, not only helps us deepen understanding of the imaging principle of lens, but also help us use other optical instruments properly. The telescope is divided into Galileo telescope and Kepler. Though its measuring accuracy is not high, the experiment in this paper, is very experimental, and needs certain practical and analysis capability. The telescope designed in this paper is a Kepler.In the design process, a series of parameters, including the focal length of the objective lens, focal length of changing imaging lens, and the focal length of eyepiece, were designed and calculated according to the imaging principle of the telescope, then the proper optical elementswere chosen according to the calculated results, and all elements were assembled according to its optical path. After the assembly, the magnification of self-assembled optical telescope was measured in accordance with the imaging formula. In the experiment, a large number of materials were referred. Considering the actual situation, the author analyzed and summarized the experimental data to conclude the magnification. The expected magnification in original design was compared with the actual data to analyze the factors that caused the error. The experiment has important significance for future improvement of self-assembled telescopes.Keywords ：self-assembled telescope ；lens ；magnification装订线1 引言 (1)1.1 光学望远镜的发展及意义 (1)1.2 本文研究内容 (1)2 望远镜系统 (2)2.1 望远镜工作原理 (2)2.2 望远镜相关性能参数 (3)2.3 望远镜结构介绍 (5)3 自组光学望远镜 (11)3.1 自组望远镜的参数设计 (11)3.2 望远镜的转像系统设计 (12)3.3 望远镜的主要配件及组装 (13)4 测量望远镜放大率 (16)4.1 成像公式法测量望远镜放大率 (16)4.2 物像比较法测量望远镜放大率 (19)5 总结 (21)6 展望趋势 (22)参考文献 (23)致谢 (24)附录 (25)1.1 光学望远镜的发展及意义历史上首个望远镜是李伯希在1608年制作的，他是无意中发现了望远镜的秘密。

自组光学望远镜并测量其放大率摘要望远镜是最常见的助视仪器并且常常和其他的仪器组合使用。

了解望远镜的工作原理和结构，望远系统各个参数的定义和作用,不仅可以加深对光学系统的认识,还可以收获其他相关知识,以后使用其他相关仪器时更加得心应手。

望远镜通常分为伽利略望远镜和开普勒望远镜。

本次实验测量精度不是很高，但实验性很强，需要一定的动手能力和分析问题能力。

本文设计的是开普勒式单筒望远镜。

在整个设计过程中根据望远系统成像原理对镜筒、物镜、转像透镜、目镜、光阑等一系列参数进行设计、计算。

并根据计算结果对所需光学元件进行选择。

然后按照光路图进行组装。

组装完成后通过成像公式法和物像比较法测量自组光学望远镜的放大率。

在实验中,参阅大量有关资料,考虑实际情况，对实验中的数据进行分析总结，得出其放大率,和原先设计组装时望远镜放大率的期望值进行比较，分析造成误差的因素。

最后对本次设计作品进行总结，对以后改进自组望远镜有重要意义。

装关键词:自组望远镜；透镜；放大率订线Self-assem ｂｌed ｏptical telesc ｏｐe a ｎd me ａs ｕre its ｍagnific ａt ｉo ｎAbstractＴe ｌe ｓｃope ｉs the ｍost com ｍo ｎ v ｉsion aid ins ｔrument and is ｏｆt ｅn c ｏmbined to other ｉｎstrumen ｔｓ for u ｓe. Ｔｏ ｋno ｗ and mas ｔｅr the ｓｔructu ｒe ｐｒincip ｌe, adj ｕsting met ｈod, t ｈe m ａｇｎi ｆica ｔi ｏn con ｃept and meas ｕｒｅment m ｅｔhod of t ｅｌｅscopes, not only h ｅl ｐs u ｓ de ｅpe ｎ und ｅrst ａndin ｇ ｏf the im ａging p ｒinciple o ｆ ｌe ｎs, ｂｕt also h ｅｌp ｕs u ｓe othe ｒ ｏptical ｉn ｓｔruments properl ｙ. Th ｅ t ｅlesco ｐe ｉｓ d ｉvid ｅd ｉnto G ａl ｉｌeo te ｌescop ｅ ａｎd K ｅp ｌer. Ｔhough it ｓ mea ｓurin ｇ ａccura ｃｙ is no ｔ hig ｈ, ｔhe ex ｐｅriment i ｎ ｔｈis ｐaper, is ve ｒy expe ｒimen ｔａｌ, an ｄ ne ｅds ｃerta ｉn practi ｃal and anal ｙsis c ａp ａb ｉｌi ｔy. The t ｅlescope de ｓign ｅd in t ｈis paper is a K ｅｐl ｅr. In the ｄesi ｇn pro ｃe ｓｓ， a ｓe ｒie ｓ of parame ｔers, in ｃluding the fo ｃal len ｇｔｈ of ｔh ｅ ob ｊective len ｓ, ｆo ｃal ｌength of chang ｉn ｇ ｉmag ｉng lens, ａnd t ｈe f ｏca ｌ ｌe ｎｇt ｈ of eyepi ｅc ｅ, ｗe ｒｅ designe ｄ ａnd c ａlculated accor ｄi ｎg to th ｅ ima ｇin ｇ ｐｒinc ｉｐle of ｔh ｅ te ｌｅsco ｐｅ， ｔｈen ｔh ｅ pr ｏper o ｐｔｉca ｌ e ｌｅmen ｔs ｗere ch ｏsen a ｃc ｏｒd ｉng to the c ａlculat ｅｄ ｒｅsult ｓ, a ｎd all e ｌem ｅn ｔs were ａｓsem ｂled ac ｃｏｒd ｉｎg to i ｔｓ opt ｉcal ｐa ｔh ． A ｆｔer the assembly ， t ｈe m ａｇn ｉficat ｉon of ｓel ｆ-assemb ｌed op ｔical telｅsc ｏp ｅ was measure ｄ in a ｃcord ａn ｃｅ with ｔhe ｉｍａｇing ｆormula ． I ｎ th ｅ exp ｅrim ｅnt, a large ｎumb ｅｒ of mat ｅrials w ｅr ｅ refer ｒｅd. Co ｎsidering the actual ｓituation, the ａu ｔhor ana ｌyzed and s ｕmmarized the e ｘｐｅrimen ｔａl da ｔa to conc ｌude the magn ｉfic ａt ｉｏn. Th ｅ expec ｔｅｄ ma ｇnificatio ｎ ｉn ｏrigina ｌ de ｓｉgn ｗas ｃompared with the ａctual ｄa ｔa to ａna ｌｙze th ｅ ｆac ｔors ｔhat c ａused th ｅ err ｏr. The ｅｘｐe ｒi ｍe ｎｔ ha ｓ i ｍpor ｔａnt ｓigni ｆｉcance fo ｒ fu ｔｕre improvement o ｆ ｓelf-a ｓsem ｂｌed te ｌe ｓcopes.Keywor ｄｓ：ｓelf-ａs ｓembl ｅd t ｅle ｓcope ；lens;ma ｇn ｉf ｉc ａtion装订线1 引言 .................................... 错误!未定义书签。

望远镜和显微镜放大率的测定望远镜和显微镜是最常用的助视光学仪器，常组合于其它实验装置中使用，如光杠杆、测距显微镜、分光仪等。

了解它们的构造原理并掌握它们的调节使用方法，不仅有助于加深理解透镜的成像规律，也为正确使用其它光学仪器打下基础。

Ⅰ 望远镜放大率的测定【实验目的】1、了解望远镜的构造原理并掌握其正确使用方法。

2、测定望远镜的放大率。

【实验原理】1．光学仪器的角放大率望远镜被用于观测远处的物体，显微镜被用于观测微小的物体，它们的作用都是将被观测物体对眼睛光心的张角（视角）加以放大。

显然，同一物体对眼睛所张的视角与物体离眼睛的距离有关。

在一般照明条件下，正常人的眼睛能分辨在明视距离cm 25处相距为～的两点。

此时，这两点对眼睛所张的视角约为1′，称为最小分辨角。

当远处物体（或微小物体）对眼睛所张视角小于此最小分辨角时，眼睛将无法分辨。

因而需借助光学仪器（如放大镜、望远镜、显微镜等）来增大对眼睛所张的视角。

它们的放大能力可用角放大率表示，其定义为：Φψ≈Φψ=tg tg m (1)式中为明视距离处物体对眼睛所张的视角，为通过光学仪器观察时，在明视距离处的成像对眼睛所张的视角。

由于视角的角度值很小，故在具体计算是常用它的正切值予以替代。

图(1) 凸透镜放大的示意图以凸透镜为例，如图(1)所示：为凸透镜，被观测物长为，距眼睛为时，对眼睛的视角为。

当物体置于透镜焦平面以内的位置时，可得放大的虚像''B A ，像长为。

调整物距u ，使像到眼睛的距离为明视距离，对眼睛所张的视角为。

则此凸透镜的放大率为: (2)当透镜焦距较小（即）时，则 (3)由上式可见，减小凸透镜的焦距可以增大它的放大率。

凸透镜是最简单的放大镜。

式（3）就表示放大镜的放大率。

由于单透镜存在像差，它的放大率一般在3倍（3）以下。

为提高其放大率并保持较好的成像质量，常由几块透镜组成复合放大镜。

复合放大镜的放大率仍由式（3）计算，式中f 代表透镜组的焦距，其放大率可达20。

显微镜与望远镜的组装及放大率的测定.doc显微镜和望远镜的组装及放大率的测定成员:32人，13人，35人，彭发勇17人，3人首先，实验的目的:1.组装简单的望远镜和显微镜，熟悉它们的机理和放大原理；2、学会望远镜、显微镜的放大率测量。

二。

实验仪器和设备凸透镜(四个)、标尺、光学工作台、光源等。

三、实验原理(设计思路)显微镜和望远镜是常用的视觉辅助工具。

显微镜主要用来帮助人眼观察附近的小物体。

望远镜主要用来帮助人眼观察远处的物体。

它们在许多领域都发挥着非常重要的作用，如天文学、电子学、生物学和医学。

它们都增加了观察对象对人眼的角度，并在扩大视角方面发挥作用。

但是他们的基本光学系统由一个物镜和一个目镜组成。

1.显微镜的结构(1):显微镜由两组凸透镜组成，一组是焦距相对较短的凸透镜作为物镜，另一组是稍大一点的凸透镜作为目镜。

(2)显微镜的放大率:显微镜的放大率是放大率:m =-25 cm ×△(f1’ × F2 ‘)，其中△是物镜像焦点f1 ‘和目镜物焦点F2之间的距离，即光学间隔。

图a△物镜F’1 F2目镜图a(3)放大率的测量:(1)组装实验装置，如图B所示(2)前后移动目镜，同时保持物镜相对靠近标尺，以便通过显微镜可以清楚地看到短标尺的图像。

(3)一只眼睛通过显微镜观察标尺的图像，一只眼睛直接看标尺上的光标，读出标尺图像上标尺上两个光标之间的距离l0，然后读出两个光标之间的实际距离L。

增益放大倍数M=l1/l0，重复几次，取平均值。

目镜尺物镜游标图b 2，望远镜(1)结构:根据目镜不同，望远镜分为开普勒望远镜和伽利略望远镜。

现在选择两个凸透镜来组装开普勒望远镜。

(2)望远镜的放大率:M=f1’/f2=-(f1’/f2 ‘)为大放大率望远镜选择的物镜的焦距F1’应该更大，目镜的焦距F2’应该更小。

(3)望远镜放大率的测量:(1)如图所示组装实验装置。

标尺物镜目镜光标(2)移动目镜，同时保持目镜和标尺之间的距离相对较大，以便通过望远镜可以清楚地看到标尺的图像。

组装显微镜及其放大倍率的测定摘要:显微镜是用途极为广泛的助视光学仪器,在天文学、电子学、生物学和医学等领域中都起着十分重要的作用。

它主要用来帮助人们观察近处的微小物体,常被组合在其他光学仪器中。

为适应不同用途和性能的要求,显微镜的种类很多,构造也各有差异,但是它们的基本光学系统都由一个物镜和一个目镜组成。

本文是自己组装显微镜并对齐放大倍率进行测量。

关键词:物理实验光学组装显微镜放大倍率1 显微镜光路原理显微镜由两个凸透镜共轴组成,其中,物镜的焦距很短,目镜的焦距较长。

实物PQ经物镜L0成倒立实像P′Q′于目镜Le的物方焦点Fe的内侧,再经目镜Le成放大的虚像P″Q″于人眼的明视距离处。

2 自选实验仪器(1)小照明光源S(GY-20,低亮度)。

(2)干版架(SZ-12)。

(3)微尺M1(1/10mm)。

(4)透镜架(SZ-08)。

(5)物镜L0(f0=45mm)。

(6)二维架(SZ-07)。

(7)二维架(SZ-07)。

(8)目镜Le(fe=34mm)。

(9)45°玻璃架(SZ-45)。

(10)升降调节座(SZ-03)。

(11)透镜架(SZ-08)。

(12)毫米尺M2(l=30mm)。

(13)三维平移底座(SZ-01)。

(14)二维平移底座(SZ-02)。

(15)升降调节座(SZ-03)。

(16)通用底座(SZ-04)。

(17)白光源(GY-6A)和通用底座(SZ-04)【图2中未画出,用于照亮毫米尺】。

3 实验内容与步骤(1)参照图2布置各器件,调等高同轴。

(2)选出焦距为45mm,34mm的两个凸透镜作为物镜和目镜,装配显微镜。

(3)调节物镜和目镜间的距离为24cm。

(4)打开溴钨灯,在光源和物镜之间移动毛玻璃微尺M1,在目镜后观察,使得目镜中能观察到清晰的微尺放大的像。

(5)在Le之后置一与光轴成45°角的平玻璃板,距此玻璃板一定距离处置一毫米尺M2(毫米尺到45°角的距离为人眼的明视距离25cm),用白光源(图2中未画出)照亮毫米尺M2。
