城市快速路设计——含高架)

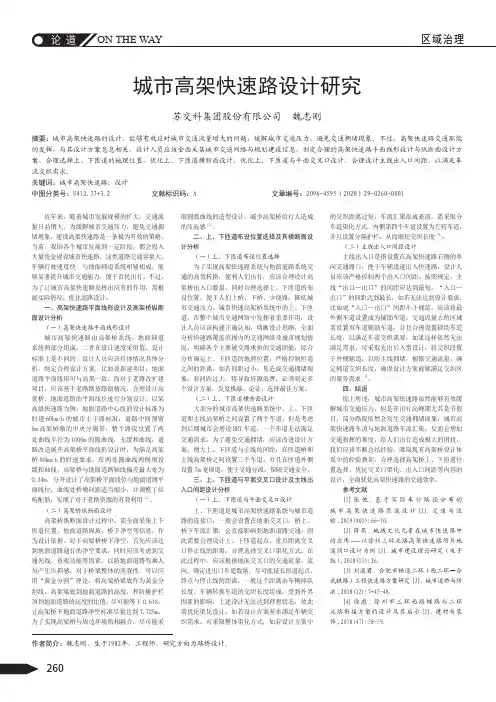

区域治理ON THE W AY城市高架快速路设计研究苏交科集团股份有限公司 魏志刚摘要：城市高架快速路的设计，能够有效应对城市交通流量增大的问题，缓解城市交通压力，避免交通拥堵现象。

不过，高架快速路交通职能的发挥，与其设计方案息息相关，设计人员应该全面采集城市交通网络与规划建设信息，制定合理的高架快速路平面线形设计与纵断面设计方案，合理选择上、下匝道的地理位置，优化上、下匝道横断面设计，优化上、下匝道与平面交叉口设计，合理设计主线出入口间距，以满足车流交织需求。

关键词：城市高架快速路；设计中图分类号：U412.37+3.2 文献标识码：A 文章编号：2096-4595（2020）29-0260-0001近年来，随着城市发展规模的扩大，交通流量日益增大，为缓解城市交通压力，避免交通拥堵现象，建设高架快速路是一条极为有效的策略。

当前，我国各个城市发展到一定阶段，都会投入大量资金建设城市快速路，这类道路交通容量大、车辆行驶速度快，与地面辅道系统相辅相成，能够显著提升城市交通能力，便于市民出行。

不过，为了让城市高架快速路发挥出应有的作用，需根据实际情况，优化道路设计。

一、高架快速路平面线形设计及高架桥纵断面设计分析（一）高架快速路平面线形设计城市高架快速路由高架桥系统、地面辅道系统两部分组成，二者在设计速度采用值、设计标准上是不同的，设计人员应该具体情况具体分析，制定合理设计方案，比如说新建项目，地面道路平面线形可与高架一致，而对于老路改扩建项目，应该基于老路路基路面情况，合理设计高架桥、地面道路的平面线位进行分别设计。

以某高级快速路为例，地面道路中心线的设计标准为时速60km/h的城市主干路标准，道路中间预留8m高架桥墩的中央分隔带，整个路段设置了两处曲线半径为1000m的圆曲线，无缓和曲线，道路改造展开高架桥平面线形设计时，为满足高架桥80km/h的时速要求，在两处圆曲线两侧增设缓和曲线，高架桥与地面道路轴线偏差最大处为0.34m，分开设计了高架桥平面线位与地面道路平面线位，曲线处桥墩间距适当缩小，并调整了结构配筋，实现了对于老路资源的有效利用[1]。

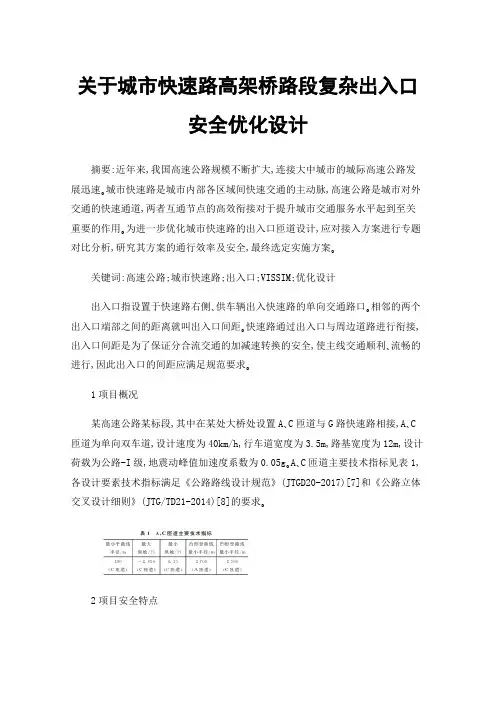

关于城市快速路高架桥路段复杂出入口安全优化设计摘要:近年来,我国高速公路规模不断扩大,连接大中城市的城际高速公路发展迅速｡城市快速路是城市内部各区域间快速交通的主动脉,高速公路是城市对外交通的快速通道,两者互通节点的高效衔接对于提升城市交通服务水平起到至关重要的作用｡为进一步优化城市快速路的出入口匝道设计,应对接入方案进行专题对比分析,研究其方案的通行效率及安全,最终选定实施方案｡关键词:高速公路;城市快速路;出入口;VISSIM;优化设计出入口指设置于快速路右侧､供车辆出入快速路的单向交通路口｡相邻的两个出入口端部之间的距离就叫出入口间距｡快速路通过出入口与周边道路进行衔接,出入口间距是为了保证分合流交通的加减速转换的安全,使主线交通顺利､流畅的进行,因此出入口的间距应满足规范要求｡1项目概况某高速公路某标段,其中在某处大桥处设置A､C匝道与G路快速路相接,A､C 匝道为单向双车道,设计速度为40km/h,行车道宽度为3.5m,路基宽度为12m,设计荷载为公路-I级,地震动峰值加速度系数为0.05g｡A､C匝道主要技术指标见表1,各设计要素技术指标满足《公路路线设计规范》(JTGD20-2017)[7]和《公路立体交叉设计细则》(JTG/TD21-2014)[8]的要求｡2项目安全特点本项目主要的安全特点如下:(1)本立交已有道路及新建道路为高速公路与城市快速路,设计标准高,车速较快,对各类指标的要求较高;(2)立交连接道路交通量大,2036年FJ~市区预测交通量38349pcu/d,市区~FJ预测交通量达32931pcu/d,开放交通后对运行效率的要求高,且这2条路均是连通市区的重要交通枢纽,行车安全性要求高;(3)该处出入口匝道聚集，快速下桥的匝道有4条,高速公路连入2个匝道,多股交通流在此切换,交织频繁,且存在非机动车的出入,交通组成复杂;(4)凭借原收费广场建设,且位于高架桥上,建设空间有限,可选的方案受限｡3方案设计原设计方案利用大桥收费站外侧车道汇入快速路主线,现G大桥收费站已拆除,原设计方案无法实施｡为尽量减少对G大桥主线和上､下桥匝道交通的影响,对A､C匝道接入方案(见图1)进行如下设计:(1)G大桥下桥匝道车流与上桥匝道､H高速公路C匝道汇入G线车流存在交织,受减速车道长度限制下桥车流需提前减速,如外侧车道保持80km/h将存在严重的交通安全隐患,为确保该区域交通安全,G大桥主线外侧车道限速60km/h,采用半径120m的S型曲线与G主线衔接,刚好满足60km/h快速路标准加速车道120m的长度;(2)4个上下桥匝道均保留,C匝道车辆汇入G路主线及居民车辆下岛可按现状驶出,设红绿灯实现各走向交通的切换,且功能不受影响｡4方案评价4.1设计要素在路段平面交叉部分,C匝道收费站过后进入G快速路的合流路段与G快速路FJ至市区方向下桥匝道方向的路段平面交叉角为45°,满足规范要求;在进出口车道数部分,C匝道出口处设置信号交叉口,进口道车道数与上游路段车道数相等,满足其交通量所需的车道数要求｡在同一信号相位下,交叉口出口道车道数与进口道车道数基本匹配,满足规范要求｡当信号灯处于G快速路出口匝道路段直行通行时,进口道车道数为3,出口道车道数为2,由于上桥匝道方向的车流量很小,对交叉口的交通流影响不大,可视为进口道车道数为2,满足行车安全｡4.2VISSIM仿真分析4.2.1实验方案方案1:FJ-下桥匝道和C匝道-市区交叉处设置红绿灯,红绿灯时间分别为下G快速路等待时间30s,通行时间10s;C匝道出口处等待时间10s,通行时间30s｡方案2:仅设置FJ-下桥匝道优先原则,不设置红绿灯｡方案3:FJ-下桥匝道和C匝道-市区交叉处设置红绿灯,红绿灯时间分别为下G快速路等待时间30s,通行时间10s,且上桥匝道和下G快速汇流处两个车道均可右转,在进入下桥匝道时多设置一个右转辅助车道;C匝道出口处等待时间10s,通行时间30s,A匝道收费口2个,为本收费广场最终设计方案｡VISSIM仿真结束后,将数据转化为EXCEL格式,进一步分析仿真结果｡4.2.2VISSIM仿真结果各方案从仿真结果可知,X村互通立交针对目前设计方案3整体运营情况良好,根据实验数据可得到如下结论｡(1)方案1中,平均车道占有率较低,行程时间稳定｡路段交叉口处排队长度最大分别为FJ-下桥匝道43m､市区-A匝道27m､C匝道-市区25m､上桥匝道-市区0m 和上桥匝道-FJ0m,均满足已提供的可排队长度｡冲突数据说明运行1h内15%的车辆会因交通不畅而选择紧急制动,C匝道进入市区､市区进入A匝道和FJ进入下桥匝道,平均延误时间都在10s以上｡(2)方案2中,平均车道占有率较低,行程时间稳定｡路段交叉口处排队长度最大分别为FJ-下桥匝道10m､市区-A匝道27m､C匝道-市区13m､上桥匝道-市区0m和上桥匝道-FJ0m,均满足已提供的可排队长度｡冲突数据说明说明运行1h内18.2%的车辆会因交通不畅而选择紧急制动,C匝道进入市区和市区进入A匝道,平均延误时间都在10s以上｡(3)方案3中,平均车道占有率较低,行程时间稳定｡路段交叉口处排队长度最大分别为FJ-下桥匝道31m､市区-A匝道36m､C匝道-市区16m､上桥匝道-市区0m和上桥匝道-FJ0m,均满足已提供的可排队长度｡冲突数据说明运行1h内13.8%的车辆会因交通不畅而选择紧急制动,G快速进入下桥匝道､市区进入A匝道和FJ进入下桥匝道,平均延误时间都在10s以上｡(4)方案1中收费站前后及红绿灯加减速及中间停留原因,使延误时间变长及停车次数增加｡方案2中,虽延误时间及停留次数虽有所下降,但冲突率增加,行车风险提高｡方案3中,由于改进了两车道均可以右转的车道,并且增设辅助车道使H高速公路C出口与下桥匝道单独相连,导致C匝道出口排队长度降低,使出下桥匝道的车辆更顺畅｡下桥匝道入口前段左侧设置了硬隔离,避免逆行上桥车辆汇入G快速｡由于将A匝道收费站口减少到2个,使市区到A匝道的车辆停留次数增加,行程时间增加｡5结语由此可见,方案3整体效果最好｡针对以上情况,建议:(1)将上桥匝道与C匝道出口交织段设为虚实线,使出C匝道直行车辆可以进入左侧车道等待;(2)G快速FJ至市区方向,驶出G快速的车道左侧增加一条停车等候车道,减小停车排队长度避免干扰G快速路主线处的运行;(3)G快速市区至FJ方向,驶出G快速的车道左侧增加一条并行车道,减小停车排队长度,避免干扰G快速路主线处的运行｡参考文献:[1]宋惠娟.高速公路与关联城市快速路匝道控制方法研究[D].北京交通大学,2009.[2]史夕金,宋宇衡,高政.城市快速路与高速公路互通节点交通衔接方案初探[J].市政技术,2019,37(4):56-59.[3]孙有望.关于城市快速道路出入口设置的改进方案探讨[J].交通与运输,1997,(1):10-11.。

2024年上海市中心城高架及快速路课件一、教学内容本节课主要依据《现代交通工程》教材第四章“城市高架及快速路”展开，详细内容涉及高架及快速路的设计原则、结构特点、交通流特性、以及上海市中心城高架及快速路的案例分析。

二、教学目标1. 让学生了解并掌握城市高架及快速路的基本设计原则和结构特点。

2. 使学生理解上海市中心城高架及快速路的交通流特性，提高其解决实际交通问题的能力。

3. 培养学生的团队协作和沟通交流能力，通过案例分析，提高学生的实际操作能力。

三、教学难点与重点教学难点：上海市中心城高架及快速路的交通流特性分析。

教学重点：城市高架及快速路的设计原则、结构特点。

四、教具与学具准备1. 教具：多媒体教学设备、投影仪、黑板。

2. 学具：教材、《现代交通工程》案例资料、笔记本电脑、图纸。

五、教学过程1. 导入：通过展示上海市中心城高架及快速路的实景图片，引发学生对城市高架及快速路的思考。

教师活动：展示图片，提出问题。

学生活动：观察图片，积极思考。

2. 理论讲解：讲解城市高架及快速路的设计原则、结构特点。

教师活动：详细讲解，举例说明。

学生活动：认真听讲，做好笔记。

3. 实践案例分析：分析上海市中心城高架及快速路的交通流特性。

教师活动：引导学生分组讨论，提供案例资料。

学生活动：分组讨论，分析案例，汇报成果。

4. 随堂练习：设计相关练习题，巩固所学知识。

教师活动：布置练习题，解答疑问。

学生活动：完成练习题，交流讨论。

学生活动：积极参与，提出自己的想法。

六、板书设计1. 板书上海市中心城高架及快速路2. 板书内容：（1）城市高架及快速路设计原则（2）城市高架及快速路结构特点（3）上海市中心城高架及快速路案例分析七、作业设计1. 作业题目：（1）简述城市高架及快速路的设计原则。

（2）分析上海市中心城高架及快速路的交通流特性。

2. 答案：（1）设计原则：满足交通需求、安全、经济、环保、美观。

（2）交通流特性：高峰时段拥堵严重，非高峰时段交通流畅。

快速路设计方案快速路设计方案在城市交通系统中，快速路是连接城市及周边地区的重要交通干道，具有快速通行、减少交通拥堵、提高通行效率的特点。

为了设计一条高效、安全的快速路，需要考虑多个方面的因素，如道路宽度、道路线形、交通组织等。

首先，快速路的道路宽度是设计的基础之一。

根据快速路的交通流量以及预计日均车辆通行量，应合理确定快速路的车道数。

一般来说，城市快速路应设置双向6车道，其中包括4条行车道和2条超车道。

此外，快速路应设置足够的应急车道，以应对突发情况。

其次，快速路的线形设计也至关重要。

由于快速路通常较长，为了确保快速路的视线良好，应采用平坦的线形设计。

同时，快速路的坡度应符合标准，避免陡坡或过大的坡度差，以确保车辆的平稳行驶。

此外，快速路的交通组织也需要仔细考虑。

为了保证车辆的安全与通行效率，应设置合理的匝道和收费站。

在匝道设置方面，应根据道路交通量分布情况，合理设置出入口匝道，并保证匝道与快速路平行，并尽量减少匝道转弯半径，以便车辆顺利进出快速路。

同时，收费站应尽量减少对交通的干扰，采用分散設置和人工/电子收费的方式，以提高通行效率。

快速路的设计还应充分考虑交通组织的配套设施。

例如，合理设置交通导向标志，方便驾驶员准确辨认道路交通信息。

此外，应设置合理的照明设施，以确保夜间行驶的安全性。

同时，应设置合理的交通信号灯，确保匝道与主干道之间的车辆安全通行。

此外，为了提高快速路的通行效率，还应考虑合理的交通限速设置。

根据不同路段的道路状况，合理设置限速标志，以确保车辆在快速路上的平稳行驶。

此外，可以考虑引入智能交通系统，通过监控设备和交通管理系统的配合，及时提供交通信息，减少拥堵现象。

综上所述，设计一条高效、安全的快速路需要综合考虑道路宽度、线形设计、交通组织以及交通限速等因素。

只有在充分考虑各项因素的基础上，才能设计出符合城市交通需求的快速路，提高交通系统的通行效率。

城市快速路高架桥工程方案设计城市快速路高架桥工程方案设计目录第一章总体概述. (5)1.1 工程概述 (5)1.1.1 工程概述 (5)1.1.2 工程量 (5)1.2 吊装施工条件与环境情况 (7)1.2.1 地质条件 (7)1.2.2 交通环境 (7)第二章总体施工部署. (10)2.1 项目组织机构 (10)2.2 钢箱梁吊装施工总体步骤 (10)2.2.1 单件分段吊装施工步骤 (10)2.2.2 w023-w024 整联钢箱梁吊装施工步骤 (11)2.2.3 施工准备 (16)2.3.4 设备、设施配置 (18)2.3.5 施工人员配置 (18)第三章临时支墩施工. (20)3.1 临时支墩结构形式 (20)3.2 支撑安装 (22)3.2.1 临时支撑体系的安装 (22)3.2.2 临时支墩受力分析 (24)第四章钢箱梁吊装. (34)4.1 吊装设备选型 (34)4.2 钢箱梁安装吊耳的选用 (38)4.3 分段吊装施工工艺 (39)4.3.1 L7 联钢箱梁吊装施工 (39)4.3.2 临时支撑基础压载试验 (39)4.3.3 张拉用钢混地锚设置 (40)4.3.4 临时支撑搭设安装 (40)4.3.5 钢箱梁分段吊装 (40)4.3.6 搭设支撑（拼装支撑、顶升/落位支撑、张拉顶支架、工装） (40)4.3.7 吊、安装、校正应变梁/滑移轨道调整胎架线 (41)4.3.8 拼、吊装钢箱梁 (42)4.3.9 安装张拉顶、穿绕钢绞线 (43)4.3.10 安装前导梁 (43)4.3.11 实施整体滑移 (44)4.3.12 安装千斤顶，实施整体顶升钢梁 (44)4.3.13 W022-w023 墩分段吊装 (44)4.3.14 W024-w026 墩分段吊装 (45)4.3.15 合拢段吊装 (46)4.3.16 钢箱梁卸载 (47)第五章吊装施工测量. (48)5.1 测量施工布置. (48)5.2 测设步骤. (48)5.2.1 高程水准点和导线控制点的复测和加密 (48)5.2.2 钢箱梁安装测量控制 (49)5.2.3 钢箱梁滑移测量控制 (50)第六章钢箱梁的卸载. (51)6.1 卸载前的准备工作 (51)6.2 安装质量控制措施 (51)第七章交通疏导. (53)7.1 交通警示装置的安装、拆除 (53)7.2 L27 联钢箱梁吊装交通疏导 (54)第八章安全防护措施. (55)第九章安全保证措施及紧急预案 (56)9.1 安全管理目标 (56)9.2 安全管理体系 (56)9.2.1 安全管理组织机构 (56)9.2.2 安全事故报告流程图 (56)9.3 安全技术组织措施 (57)9.3.1 安全管理制度及办法 (57)9.3.2 安全组织技术措施 (57)9.3.3 重要施工方案和特殊施工工序的安全过程控制 (60)9.4 安全事故应急预案 (62)9.4.1 安全小组组成及职责划分 (62)9.4.2 触电事故应急救援预案 (63)9.4.3 高处坠落事故应急救援预案 (65)9.4.4 坍塌事故应急救援预案 (66)9.4.5 车辆、机械伤害事故应急救援预案 (68)9.4.6 中毒、高温中暑应急救援预案 (70)第一章总体概述1.1工程概述1.1.1工程概述某公路改造工程始于栅栏口立交二期，止于青菱立交。

2024年上海市中心城高架及快速路课件演示一、教学内容本节课我们将学习教材《现代城市交通》第五章“城市高架及快速路”，详细内容涉及：上海市中心城高架及快速路的历史发展、功能定位、规划设计原则及其在现代城市交通体系中的作用。

二、教学目标1. 让学生了解上海市中心城高架及快速路的发展历程，理解其功能定位。

2. 使学生掌握高架及快速路规划设计的原则和方法，提高其分析问题的能力。

3. 培养学生关注现代城市交通问题，提高其社会责任感和创新意识。

三、教学难点与重点教学难点：高架及快速路规划设计原则的理解与运用。

教学重点：上海市中心城高架及快速路的功能定位及其在现代城市交通体系中的作用。

四、教具与学具准备1. 教具：上海市中心城高架及快速路规划图、相关视频资料。

2. 学具：教材、《现代城市交通》第五章学习指导、笔记本、彩色笔。

五、教学过程1. 导入：播放上海市中心城高架及快速路的视频资料，让学生初步了解其发展历程和功能定位。

2. 知识讲解：（1）回顾第四章内容，引出高架及快速路在现代城市交通体系中的重要性。

（2）详细介绍上海市中心城高架及快速路的发展历程、功能定位和规划设计原则。

3. 例题讲解：（1）分析上海市中心城某高架及快速路的规划设计案例，引导学生理解规划设计原则在实际项目中的应用。

（2）讲解分析过程，强调关键步骤和注意事项。

4. 随堂练习：让学生根据所学知识，分析教材中的案例，巩固所学内容。

5. 互动环节：分组讨论，每组针对某一高架及快速路的规划设计提出改进方案，并进行汇报。

六、板书设计1. 上海市中心城高架及快速路发展历程2. 功能定位3. 规划设计原则4. 案例分析5. 互动环节：各组分高架及快速路规划设计改进方案七、作业设计1. 作业题目：结合所学知识，分析上海市中心城某一高架及快速路存在的问题，并提出改进措施。

答案要点：（1）明确问题：如交通拥堵、噪音污染等。

（2）分析原因：如规划设计不合理、交通组织混乱等。

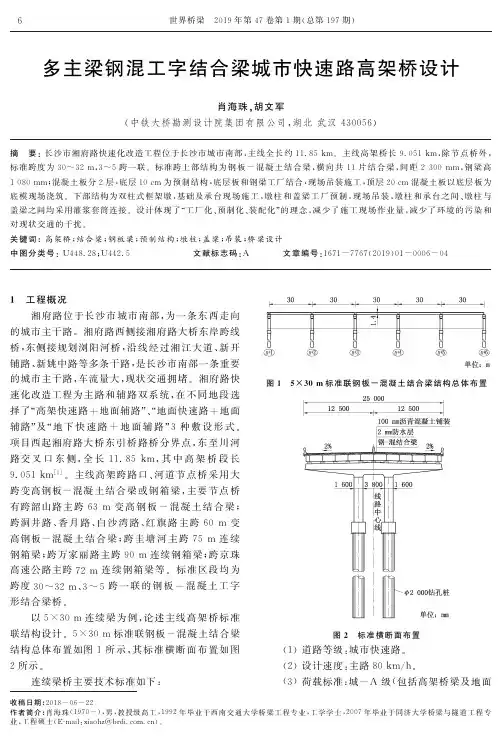

世界桥梁㊀２０１９年第４７卷第１期(总第１９７期)多主梁钢混工字结合梁城市快速路高架桥设计肖海珠,胡文军(中铁大桥勘测设计院集团有限公司,湖北武汉４３００５６)摘㊀要:长沙市湘府路快速化改造工程位于长沙市城市南部,主线全长约１１．８５k m .主线高架桥长９．０５１k m ,除节点桥外,标准跨度为３０~３２m ,３~５跨一联.标准跨上部结构为钢板－混凝土结合梁,横向共１１片结合梁,间距２３００m m ,钢梁高１０８０m m ;混凝土板分２层,底层１０c m 为预制结构,底层板和钢梁工厂结合,现场吊装施工,顶层２０c m 混凝土板以底层板为底模现场浇筑.下部结构为双柱式框架墩,基础及承台现场施工,墩柱和盖梁工厂预制,现场吊装,墩柱和承台之间㊁墩柱与盖梁之间均采用灌浆套筒连接.设计体现了 工厂化㊁预制化㊁装配化 的理念,减少了施工现场作业量,减少了环境的污染和对现状交通的干扰.关键词:高架桥;结合梁;钢板梁;预制结构;墩柱;盖梁;吊装;桥梁设计中图分类号:U ４４８．２８;U ４４２．５文献标志码:A文章编号:１６７１－７７６７(２０１９)０１－０００６－０４收稿日期:２０１８－０６－２２作者简介:肖海珠(１９７０－),男,教授级高工,１９９２年毕业于西南交通大学桥梁工程专业,工学学士,２００７年毕业于同济大学桥梁与隧道工程专业,工程硕士(E Ｇm a i l :x i a o h z ＠b r d i ．c o m．c n).１㊀工程概况湘府路位于长沙市城市南部,为一条东西走向的城市主干路.湘府路西侧接湘府路大桥东岸跨线桥,东侧接规划浏阳河桥,沿线经过湘江大道㊁新开铺路㊁新姚中路等多条干路,是长沙市南部一条重要的城市主干路,车流量大,现状交通拥堵.湘府路快速化改造工程为主路和辅路双系统,在不同地段选择了 高架快速路＋地面辅路 ㊁ 地面快速路＋地面辅路 及 地下快速路＋地面辅路 ３种敷设形式.项目西起湘府路大桥东引桥路桥分界点,东至川河路交叉口东侧,全长１１．８５k m ,其中高架桥段长９．０５１k m [１].主线高架跨路口㊁河道节点桥采用大跨变高钢板－混凝土结合梁或钢箱梁,主要节点桥有跨韶山路主跨６３m 变高钢板－混凝土结合梁;跨洞井路㊁香月路㊁白沙湾路㊁红旗路主跨６０m 变高钢板－混凝土结合梁;跨圭塘河主跨７５m 连续钢箱梁;跨万家丽路主跨９０m 连续钢箱梁;跨京珠高速公路主跨７２m 连续钢箱梁等.标准区段均为跨度３０~３２m ㊁３~５跨一联的钢板－混凝土工字形结合梁桥.以５ˑ３０m 连续梁为例,论述主线高架桥标准联结构设计.５ˑ３０m 标准联钢板－混凝土结合梁结构总体布置如图１所示,其标准横断面布置如图２所示.连续梁桥主要技术标准如下:图１㊀５ˑ３０m 标准联钢板－混凝土结合梁结构总体布置图２㊀标准横断面布置(１)道路等级:城市快速路.(２)设计速度:主路８０k m /h .(３)荷载标准:城－A 级(包括高架桥梁及地面６多主梁钢混工字结合梁城市快速路高架桥设计㊀㊀肖海珠,胡文军辅道).(４)行车宽度:双向６车道,标准断面宽２５m .(５)抗震标准:地震基本烈度６度,地震动加速度峰值A ＝０．０５g ,场地类型为Ⅳ类,场地设计特征周期T g ＝０．６５s.该桥位于湘江㊁浏阳河与圭塘河阶地部位,地貌单元为典型河流侵蚀堆积地貌.覆盖层为杂填土及粉质黏土,下伏基岩以古近系古新统泥质粉砂岩为主,局部夹砂岩及砾岩.２㊀结构设计２．１㊀上部结构主梁采用钢板－混凝土结合梁,整幅桥宽２５．０m ,为多主梁式钢混组合结构.钢板梁在工厂制造完成后,在上翼缘焊接剪力钉,然后与底层１０c m 预制混凝土板组合.结合梁在工地安装完毕后,利用薄铝板和环氧砂浆密封底层混凝土板之间的１c m间隙,然后利用底层１０c m 混凝土板作为底模,现场浇筑上层２０c m 混凝土板形成最后主梁结构,上层混凝土板与底层混凝土板分别通过高低剪力钉与钢梁进行连接,形成组合结构[２Ｇ５].主梁横向由１１片结合梁组成,各片结合梁之间横向间距为２．３m ,主梁横断面布置如图３所示.单片梁预制吊重不超过３０t ,主梁墩顶处设置混凝土横梁.图３㊀主梁横断面布置(成桥后)单片钢主梁为工字形结构,中跨梁长３００００m m ,边跨梁长２９９９０m m ,梁高１０８０m m ,工字形钢梁主要由上翼缘板㊁腹板㊁底板焊接组成,钢梁材质采用Q ３４５q D .钢梁上翼缘板厚度为１６m m ,宽４００m m ;腹板厚度为１６m m ;底板宽６００m m ,跨中区域厚度为３６m m ,梁端以及墩顶区域为３２m m .在一孔３０m 跨钢梁端部焊接横向封板,封板总宽为２３００m m ,与主梁横向间距相同,高１０８０m m ,厚为１０m m .封板在小结合梁安装完毕后与相邻结合梁的封板进行焊接,封板一方面可充当墩顶混凝土横梁的侧向模板,另一方面各结合梁架设之后焊接各封板,既有利于保持施工期间各片小结合梁的横向稳定性,又可充当临时支点的竖向加劲肋.底层混凝土桥面板采用C ５０混凝土,中梁处宽２２９０m m ,边梁处宽１９９５m m ,厚１００m m .底层混凝土板采用分块预制,纵向分块长度为４,４．１５,４．５m ,单块吊重不超过３t .在工厂完成底层板与钢梁的结合.顶层混凝土桥面板采用C ５０混凝土,总宽２５．０m ,厚２０c m ,采用现场浇筑的方式施工.各片小结合梁安装完毕后,用薄铝板和环氧砂浆封闭主梁之间１c m 接缝,吊装工厂预制好的成片钢筋网,连接与底层板之间的锚固钢筋,最后浇筑顶层混凝土.墩顶横梁采用钢筋混凝土结构,采用C ５０混凝土,横梁高１．４m ,边墩处宽０．７m ,中墩处宽１．２m ,墩顶横梁按钢筋混凝土结构进行设计.墩顶横梁在每片结合梁处均设置支座,混凝土横梁加强了结构的整体性,有利于提高整个结构的抗扭刚度.混凝土桥面板与钢梁之间通过布置于钢梁顶板的焊接剪力钉连接,剪力钉直径２２m m ,分为９０m m ㊁２４０m m 两种高度,钉高较矮的剪力钉钉头锚固于底层混凝土板,较高的钉头锚固于顶层混凝土板;单片工字形钢梁顶板横向布置３根,间距为１１０m m ;纵向采用均布式布置,端部１m 范围为长剪力钉,间距１００m m ,相接１m 范围为 一长一短 相间布置,间距１００m m ,其余跨中区段为 三长两短 相间布置,间距２００m m ;端封板及横梁范围内钢梁底板均布置２４０m m 剪力钉,剪力钉立面布置如图４所示.图４㊀剪力钉立面布置２．２㊀下部结构主线高架桥标准段下部结构采用双柱式框架墩,根据中央绿化带的宽度不同,墩柱横桥向中心距分别为５．４,７．４,１０．４m .主线高架桥标准段下部结构如图５所示.基础采用２根ϕ２m 钻孔灌注桩,平均桩长约为２５m .墩柱截面尺寸为１．６mˑ１．６m ,平均墩高约８m .墩高１５m 以下墩柱采用预制拼装工艺施工,墩柱最大吊重约１００t .为便于预制墩柱与现浇桩基的连接,在墩柱与桩基之间设置现浇承台,承台平面尺寸为２．５mˑ２．５m ,厚度为２m .７世界桥梁㊀㊀２０１９,４７(１)图５㊀主线高架桥标准段下部结构盖梁长度为２４．６m ,截面顺桥向墩顶尺寸为２．２m ,盖梁高度分别为１．６,１．８,２．１m ,盖梁采用预制拼装工艺施工,整个盖梁吊重分别约为１８０,２００,２２０t ,结合工程现场构件运输及吊重施工条件,预制部分吊重控制在１００t 以内;盖梁布置预应力,待盖梁安装到位后分批张拉.预制墩柱与现浇承台㊁预制盖梁之间通过灌浆套筒进行连接,灌浆套筒设置在墩柱底面和盖梁底面[６Ｇ８].３㊀主要静力计算结果对横向多片钢板－混凝土结合梁分别求得活载横向分布系数,并对边梁和中梁分别进行纵向计算,混凝土桥面板进行横向计算,并对结构强度㊁刚度㊁剪力钉承载能力㊁抗滑移等内容进行检算.计算结果表明,在运营阶段,考虑重要性系数后跨中钢梁最大拉应力约为２５５M P a ,混凝土桥面板正截面抗弯承载能力最小安全系数为１．６２,正常使用极限状态下裂缝宽度最大值约为０．１６m m ;活载作用下主梁最大挠跨比为１/１４６３,剪力钉承载能力安全系数最小值约为１．３９,滑移值为０．１５m m .上述各项计算结果均满足规范要求.对横向多片钢板－混凝土结合梁结构也进行了空间有限元分析,整幅钢梁均采用梁单元进行模拟,２层桥面板均采用板单元模拟,主要计算结果与上述平面分析结果基本一致.４㊀主要施工方法基础采用现场钻孔灌注桩基础,承台也采用现场浇筑;墩柱㊁盖梁㊁结合梁均在预制场预制,桥位现场以吊装工作为主,采用汽车吊或者履带吊吊装墩柱㊁盖梁和结合梁,吊装选在夜间施工(见图６㊁图７).白天仅进行拼装接头灌浆㊁结合梁桥面板上方钢筋绑扎工作.结合梁顶层桥面利用底层１０c m 预制混凝土板作为底模现浇施工,无须搭设支架和设置大量模板,体现了市政桥梁建设的快速化㊁绿色建造理念[９Ｇ１０].图６㊀墩柱、盖梁吊装示意图７㊀结合梁吊装示意５㊀结㊀语长沙市湘府路快速化改造工程主线标准段高架桥的设计方案选择了墩柱㊁盖梁在工厂预制,现场吊装,灌浆套筒连接的施工方法.上部结构采用多片式钢板－混凝土结合梁方案,混凝土板与钢结构分２次结合,先结合的混凝土板可作为后浇混凝土的模板.设计方案体现了 工厂化㊁预制化㊁装配化 的理念,尽可能地减少了施工现场作业量,减少了环境的污染和对现状交通的干扰,是一种节能环保㊁绿色建造的工程实践,为市政桥梁的建设提供了一条新的思路.８多主梁钢混工字结合梁城市快速路高架桥设计㊀㊀肖海珠,胡文军参㊀考㊀文㊀献:[１]中铁大桥勘测设计院集团有限公司,上海市城市建设设计研究总院,长沙市规划设计院有限责任公司．湘府路(湘江大道~浏阳河西岸)快速化改造工程施工图设计文件[Z]．武汉:２０１７．[２]张㊀鸿,郑和晖,陈㊀鸣．波形钢腹板组合箱梁桥节段预制拼装工艺试验[J]．桥梁建设,２０１７,４７(１):８２－８７．[３]梅应华,胡㊀可,陈㊀亮,等．全体外预应力节段预制拼装箱梁桥震害研究[J]．桥梁建设,２０１７,４７(６):５４－５９．[４]金㊀辉,徐㊀岳,郑求才,等．型钢－混凝土组合加固技术在空心板桥中的应用[J]．桥梁建设,２０１７,４７(１):１１４－１１８．[５]吴平平．新型钢板组合梁结构桥梁的应用分析[J]．城市道桥与防洪,２０１５(５):７１－７３．[６]周㊀良,闫兴非,李雪峰．桥梁全预制拼装技术的探索与实践[J]．预应力技术,２０１４(６):１５－１７,３８．[７]黄国斌,查义强．上海公路桥梁桥墩预制拼装建造技术[J]．上海公路,２０１４(４):１－５．[８]靳春尚,刘晓敏,陈㊀勇,等．文莱淡布隆高架桥预制管桩打入施工技术改进与优化[J]．世界桥梁,２０１７,４５(４):３６－４０．[９]徐长峰,高崇威．诊断性荷载试验方法在装配式梁桥中的应用[J]．世界桥梁,２０１７,４５(２):７２－７５．[１０]夏樟华,邵淑营,葛继平．美国华盛顿州桥梁快速施工技术研究与实践[J]．世界桥梁,２０１７,４５(６):１－６．D e s i g no fM u l t iＧM a i nG i r d e rE x p r e s s w a y V i a d u c tw i t hS t e e lＧC o n c r e t eC o m p o s i t e IG i r d e rX I A OH a iＧz h u,H UW e nＧj u n(C h i n aR a i l w a y M a j o rB r i d g eR e c o n n a i s s a n c e&D e s i g n I n s t i t u t eC o．,L t d．,W u h a n４３００５６,C h i n a)A b s t r a c t:T h eX i a n g f uR o a d U p g r a d i n g P r o j e c t i s l o c a t e d i nt h es o u t h e r n p a r to fC h a n g s h a C i t y．T h em a i n r o a d l e n g t h i s１１．８５k mi n t o t a l,i nw h i c ht h ev i a d u c t s c o v e r９．０５１k m．B e s i d e s t h e s p a n s c r o s s i n g r o a d s a n d r i v e r s,t h e t y p i c a l s p a n l e n g t h i s３０t o３２m,a n d３t o５s p a n s f o r ma c o n t i n u o u s u n i t．I n t h e t y p i c a l s p a n s,t h e s t e e l p l a t eＧc o n c r e t e c o m p o s i t e g i r d e r i s u s e d,１１p i e c e s o f c o m p o s i t e g i r d e r a r e i n s t a l l e d a l o n g t h e b r i d g ew i d t h,w i t h i n t e r v a l s o f２３００m m．T h e s t e e l g i r d e r i s１０８０m md e e p．T h e c o n c r e t e s l a bc o n s i s t so f t w o l a y e r s．T h eb a s e l a y e r i s a p r e c a s t s t r u c t u r e w i t h a d e p t ho f１０c m,w h i c h i s c o m b i n e dw i t h t h e s t e e l g i r d e r i n t h e f a c t o r y a n d l i f t e d a n d a s s e mＧb l e d i n t h e f i e l d．A n d t h e t o p l a y e r i s t h e２０c md e e p c o n c r e t e s l a b t h a t i s c a s t i ns i t u,t a k i n g t h e b a s e l a y e r s l a b a s t h e b a s em o u l d．T h e p i e r s a r e t h e d o u b l eＧc o l u m n f r a m e p i e r s,t h e f o u n d a t i o n a n d p i l e c a p s a r e c o n s t r u c t e d i n s i t u,w h e r e a s t h e p i e r s h a f t s a n d c a p b e a m s a r e p r e f a b r i c a t e d i n t h e f a cＧt o r y a n da s s e m b l e d a n d l i f t e d i n t o p l a c e a t t h e b r i d g e s i t e．T h e p i e r s h a f t s a n d p i l e c a p s a sw e l l a s t h e p i e r s h a f t s a n d c a p b e a m s a r e c o n n e c t e dw i t h s l e e v e s f i l l e dw i t hm o r t a r．T h e d e s i g n r e f l e c t s t h e c o n c e p t o fm a k i n g c o m p o n e n t s p r e f a b r i c a t e d i n t h e f a c t o r y a n da p p l i c a b l e f o r i nＧs i t ua s s e m b l y a n d i n s t a l l a t i o n,s o a s t o r e d u c e t h e c o n s t r u c t i o n a m o u n t a t t h e b r i d g e s i t e,t h e e n v i r o n m e n t a l p o l l u t i o n a n dd i s r u p t i o n t o t h e t r a n s p o r t a t i o n．K e y w o r d s:v i a d u c t;c o m p o s i t e g i r d e r;s t e e l p l a t e g i r d e r;p r e f a b r i c a t e ds t r u c t u r e;p i e r s h a f t;c a p b e a m;l i f t i n g a nd a s se m b l y;b r i d g e d e s i g n(编辑:刘海燕)９。
