数通常用命令

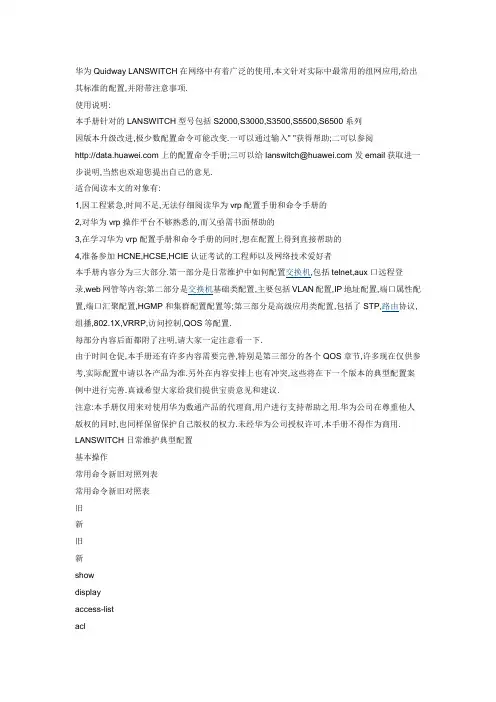

华为Quidway LANSWITCH在网络中有着广泛的使用,本文针对实际中最常用的组网应用,给出其标准的配置,并附带注意事项.使用说明:本手册针对的LANSWITCH型号包括S2000,S3000,S3500,S5500,S6500系列因版本升级改进,极少数配置命令可能改变.一可以通过输入" "获得帮助;二可以参阅上的配置命令手册;三可以给lanswitch@发email获取进一步说明,当然也欢迎您提出自己的意见.适合阅读本文的对象有:1,因工程紧急,时间不足,无法仔细阅读华为vrp配置手册和命令手册的2,对华为vrp操作平台不够熟悉的,而又亟需书面帮助的3,在学习华为vrp配置手册和命令手册的同时,想在配置上得到直接帮助的4,准备参加HCNE,HCSE,HCIE认证考试的工程师以及网络技术爱好者本手册内容分为三大部分.第一部分是日常维护中如何配置交换机,包括telnet,aux口远程登录,web网管等内容;第二部分是交换机基础类配置,主要包括VLAN配置,IP地址配置,端口属性配置,端口汇聚配置,HGMP和集群配置配置等;第三部分是高级应用类配置,包括了STP,路由协议,组播,802.1X,VRRP,访问控制,QOS等配置.每部分内容后面都附了注明,请大家一定注意看一下.由于时间仓促,本手册还有许多内容需要完善,特别是第三部分的各个QOS章节,许多现在仅供参考,实际配置中请以各产品为准.另外在内容安排上也有冲突,这些将在下一个版本的典型配置案例中进行完善.真诚希望大家给我们提供宝贵意见和建议.注意:本手册仅用来对使用华为数通产品的代理商,用户进行支持帮助之用.华为公司在尊重他人版权的同时,也同样保留保护自己版权的权力.未经华为公司授权许可,本手册不得作为商用. LANSWITCH日常维护典型配置基本操作常用命令新旧对照列表常用命令新旧对照表旧新旧新showdisplayaccess-listaclundoacleaclexitquitwritesaveshow versiondisp versioneraseresetshow rundisp current-configuration show tech-supportdisp base-information show startdisp saved-configuration router ospfospfrouter bgpbgprouter ripriphostnamesysnameuserlocal-usersimple7ciphermodelink-typehybrid注意:disp是display的缩写,在没有歧义时LANSWITCH会自动识别不完整词disp cur显示LANSWITCH当前生效的配置参数disp和ping命令在任何视图下都可执行,不必切换到系统视图删除某条命令,一般的命令是undo xxx,另一种情况是用其他的参数代替现在的参数,如有时虽然xxx abc无法使用undo删除,但是可以修改为xxx defLANSWITCH配置注意事项LANSWITCH配置注意事项序号注意项目记录1登录交换机时请注意在超级终端中流控选择"无"2启动时按"ctrl+B"可以进入到boot menu模式3当交换机提示"Please Press ENTER",敲完回车后请等待一下,设备需要一定的时间才能进入到命令行界面(具体的时间试产品而定)4进入系统视图请输入"system-view"(输入"sys"即可)5对使用的端口,vlan,interface vlan进行详细的描述6如果配置了telnet用户,一定要设置权限或配置super密码7除了S6500系列,模块不可以带电插拔8使用别的产品模块前请确认该模块是否可以混用9配置acl时请注意掩码配置是否准确10二层交换机配置管理IP后,请确保管理vlan包含了管理报文到达的端口配置完毕后请在用户视图下(即尖括号视图下)采用save命令保存配置12请确保在设备保存配置的时候不掉电,否则可能会导致配置丢失13如果要清除所有配置,请在用户视图下(即尖括号视图下)采用reset saved-configuration,并重启交换机注:其他配置需注意的地方请参考每部分内容后面的注明.远程telnet登录功能需求及组网说明telnet配置说明:如图,交换机SwitchA通过以太网口ethernet 0/1和SwitchB的ethernet0/24实现互连. PC的IP地址为10.10.10.10/24,SwitchA的管理IP配置在vlan100的虚接口上,10.10.10.1/24,使用vlan 10与SwitchB进行互连,地址为192.168.0.1/24,SwitchB也使用vlan 100作为管理vlan,地址为192.168.0.2/24需求:SwitchA只能允许10.10.10.0/24网段的地址的PC telnet访问SwitchB允许其它任意网段的地址telnet访问配置telnet配置配置过程注释SwitchA交换机配置:[SwitchA]vlan 100[SwitchA-vlan100] port Ethernet 0/10 to Ethernet 0/20[SwitchA]interface Vlan-interface 100[SwitchA-Vlan-interface100]ip address 10.10.10.1 255.255.255.0[SwitchA]vlan 10[SwitchA-vlan10] port Ethernet 0/1[SwitchA]interface Vlan-interface 10[SwitchA-Vlan-interface10]ip address 192.168.0.1 255.255.255.0[SwitchA]user-interface vty 0 4[SwitchA-ui-vty0-4][SwitchA-ui-vty0-4]authentication-mode password[SwitchA-ui-vty0-4]set authentication password simple Huawei[SwitchA-ui-vty0-4]user privilege level 3[SwitchA-ui-vty0-4]acl 1 inbound[SwitchA]acl number 1[SwitchA-acl-basic-1][SwitchA-acl-basic-1]rule permit source 10.10.10.0 0.0.0.255SwitchB交换机配置:[SwitchA]vlan 100[SwitchA-vlan100] port Ethernet 0/24[SwitchB]interface Vlan-interface 100[SwitchB-Vlan-interface100]ip address 192.168.0.2 255.255.255.0[SwitchB]user-interface vty 0 4[SwitchB-ui-vty0-4][SwitchB-ui-vty0-4]authentication-mode password[SwitchB-ui-vty0-4]set authentication password simple Huawei[SwitchB-ui-vty0-4]user privilege level 3[SwitchB]ip route-static 0.0.0.0 0.0.0.0 192.168.0.1#配置管理vlan 100#配置与SwitchB互连的vlan 10#设置telnet登录为密码验证方式.telnet登录缺省为密码验证方式#如果配置telnet登录为密码验证方式或使用缺省验证方式,必须配置登录密码,如果不配置密码,系统不允许登录.#系统默认VTY登录方式用户级别为0,设置为3才能进入系统视图#设置只允许10.10.10.0网段地址能够访问交换机SwitchA#允许其它任意网段的地址能够访问交换机需要启动路由协议或者加一条静态默认路由注意:一共只可以设置5个telnet用户缺省情况下telnet用户的权限是0级,如果没有配置telnet用户的权限,并且也没有配置super密码,则telnet用户只能对交换机执行有限的操作,无法配置交换机远程AUX口登录功能需求及组网说明通过AUX口远程登录交换机需求:通过AUX口(即console口)登录到交换机进行配置配置通过AUX口远程登录配置配置过程注释[Quidway] user-interface aux 0[Quidway-ui-aux0]modem#在交换机上执行user-interface aux 0 进入console#键入modem进入modem状态.#与计算机相连的modem为modemA,与交换机相连的modem为modemB.物理连接后在计算机上启用超级终端, com端口选择和modemA相连的com口在超级终端屏幕上键入命令atdt 82882285(与交换机modemB的电话号码)等待片刻就可以登录到交换机上.注:目前的命令行配置的交换机console口和aux口是合二为一的连接交换机和modem要采用专用的aux线缆modem要设置成自动应答方式打开debug开关功能需求及组网说明Debug 系统调试说明:如图,PC1与交换机A的Console 口或以太口相连.如果是通过以太口相连,要求PC1的IP 地址和该以太端口所在的VLAN Interface在同一网段.在这里,我们假设PC1的地址是10.110.53.247/21, 交换机的以太网口所在VLAN Interface 1的IP 地址是10.110.53.248/21. 配置打开debug开关配置过程注释SwitchA交换机配置:debbugingall All debugging functionsarp ARP modulebgp BGP modulecluster Cluster moduledevice Device managedhcp-relay DHCP relay moduledot1x Specify 802.1x configuration information ethernet Ethernet modulefib FIB moduleftp-server FTP server informationgarp GARP modulegmrp GMRP modulegvrp GVRP modulehabp HABP modulehgmpserver HGMP server moduleigmp IGMP moduleip IP modulelocal-server Local authentication server information mac-address MAC address table information modem Modem modulemulticast Multicast modulendp NDP moduleni NI module: NI Debuging informationntdp NTDP modulentp-service NTP moduleospf OSPF modulepim PIM moduleradius Radius modulerip RIP modulermon RMON debugging switchsnmp-agent SNMP modulestp STP infomationtcp TCP moduletelnet TELNET moduleudp UDP modulevfs Filesystem modulevrrp VRRP modulevtp VTP modulevty VTY moduledebugging ip packetterminal monitor% Current terminal monitoris onterminal debugging% Current terminal debugging is on#在用户视图下面打开调试开关,选择所需要进行调试的模块参数.#打开IP报文调试开关#在用户视图模式下打开屏幕输出开关.#在用户视图模式下打开调试输出开关.注意:调试结束后,用undo debugging XXX, undo terminal monitor 和undo terminal debugging 关闭所有的调试开关.缺省情况下debug信息只向console口终端输成信息,如果是telnet到交换机,则需要在系统视图下执行info-center monitor channel 0命令,否则debug信息无法向telnet终端输出.SNMP配置功能需求及组网说明SNMP配置说明:网管工作站(NMS)与以太网交换机通过以太网相连,网管工作站IP地址为129.102.149.23,以太网交换机的VLAN接口IP地址为129.102.0.1.在交换机上进行如下配置:设置团体名和访问权限,管理员标识,联系方法以及交换机的位置信息,允许交换机发送Trap消息.配置SNMP配置配置过程注释system-view[Quidway] snmp-agent community read public[Quidway] snmp-agent community write private[Quidway]snmp-agent sys-info contact Mr.Wang-Tel:3306[Quidway] snmp-agent sys-info location telephone-closet,3rd-floor[Quidway] snmp-agent trap enable[Quidway] snmp-agent target-host trap address udp-domain 129.102.149.23 udp-port 5000 params securityname public# 进入系统视图# 设置团体名和访问权限# 设置管理员标识,联系方法以及物理位置# 允许向网管工作站129.102.149.23发送Trap报文,使用的团体名为public.注:一般情况下只需设置团体名和访问权限设备即可被管理,其他为可选配置WEB网管配置功能需求及组网说明WEB网管配置说明:PCA连接在交换机A的端口0/1需求:PCA使用WEB网管软件对交换机进行WEB管理配置WEB网管配置配置过程注释在System命令模式下进行下面配置[Quidway]snmp-agent sys-info version v3[Quidway]snmp-agent mib-view included wnmview internet[Quidway]snmp-agent group v3 wnmgroup authentication read-view wnmview write-view wnmview notify-view wnmview[Quidway]snmp-agent usm-user v3 wnm wnmgroup authentication-mode md5 123456 [Quidway]snmp-agent target-host trap address udp-domain 192.168.1.3 params securityname wnm v2c[Quidway]snmp-agent trap enable standard[Quidway]snmp-agent trap enable vrrp[Quidway]snmp-agent trap enable bgp#启动Snmp Agent的V3版本#创建一个范围为internet的Snmp视图#创建一个需要进行认证的Snmp V3的组wnmgroup,读写和接受Trap的视图都使用wnmview #创建一个Snmp V3的用户,用户名是wnm,认证密码是123456,采用MD5方式认证,不进行加密#设置Trap主机地址为192.168.1.3,接收Trap的用户名为wnm,采用TrapV2c格式送Trap#激活标准Trap,VRRP和BGP的Trap完成上述配置以后,在PC机打开浏览器,在地址栏输入交换机的IP地址,将在显示的页面中点击"图形管理界面",就进入图形界面的Web网管.首先会弹出对话框,如果使用的是上面描述的配置,则用户名输入wnm,认证方式选择MD5,加密方式选择空,认证密码输入123456,点击确定.后面就可以根据菜单和对话框的提示通过Web网管对交换机进行查询和配置了.注意:如果交换机和PC机的IP地址不在同一个网段,或者需要在PC机上收到Trap,则需要根据Web 网管主页上的提示开发Java权限,对于每个交换机,在PC机上都需要开发权限;PC机上需要安装JRE1.3以上的版本.JRE( Java Runtime Environment,Java运行环境)可以在Sun公司的网站上免费下载.LANSWITCH基础应用典型配置VLAN配置功能需求及组网说明VLAN 配置需求:把交换机端口Ethernet 0/1加入到VLAN 2 ,Ethernet 0/2加入到VLAN 3配置VLAN配置配置过程注释方法一:[Quidway]vlan 2[Quidway-vlan2]port ethernet 0/1[Quidway-vlan2]vlan 3[Quidway-vlan3]port ethernet 0/2[Quidway-vlan2]port Ethernet 0/1 to e0/4[Quidway-vlan3]port e0/6 e0/9方法二:[Quidway]vlan 2[Quidway-vlan2]quit[Quidway]interface ethernet 0/1[Quidway-Ethernet1]port access vlan 2[Quidway-Ethernet1]quit[Quidway]vlan 3[Quidway-vlan3]quit[Quidway]interface ethernet 0/2[Quidway-Ethernet2]port access vlan 3#创建VLAN 2#将端口1加入到VLAN 2#创建VLAN 3#将端口2加入到VLAN 3#将端口1至4加入到VLAN2#将端口6和9加入到VLAN2注:缺省情况下所有端口都属于VLAN 1,并且端口是access端口,一个access端口只能属于一个vlan;如果端口是access端口,则把端口加入到另外一个vlan的同时,系统自动把该端口从原来的vlan 中删除掉.IP地址配置功能需求及组网说明IP地址配置说明:如图,三层交换机SwitchA有两个端口ethetnet 0/1,ethernet 0/2,分别属于vlan 2,vlan 3,vlan 2,vlan 3的三层接口地址分别是1.0.0.1/24,2.0.0.1/24,Pc1和Pc2通过三层接口互通.配置IP地址配置配置过程注释[Quidway]vlan 2[Quidway-vlan2]port ethernet 0/1[Quidway-vlan2]interface vlan 2[Quidway-Vlan-interface2]ip address 1.0.0.1 255.255.255.0[Quidway]vlan 3[Quidway-vlan3]port ethernet 0/2[Quidway-vlan3]interface vlan 3[Quidway-Vlan-interface3]ip address 2.0.0.1 255.255.255.0#创建VLAN 2#增加端口#给虚接口VLAN 2添加IP地址#创建VLAN 3#增加端口#给虚接口VLAN 3添加IP地址注:对于交换机而言,地址只能配置在vlan虚接口上;但是S6506除外,它的console口旁边有一个管理以太网口(interface M-ethernet 0),可以直接配置IP地址.该配置例是以三层交换机为例,如果是二层交换机,则只能配置一个VLAN 虚接口.端口的trunk属性配置功能需求及组网说明端口的trunk配置说明:通过交换机端口的trunk功能来实现跨交换机之间的vlan互通左边交换机为A,右边交换机为B.交换机A的e0/1接vlan 10 pc;e0/2接vlan 20 pc; e0/3接交换机B的e0/3需求:两台交换机之间的vlan10的pc可以互通,vlan 20的pc可以互通.配置端口的trunk配置配置过程注释SwitchA交换机配置:[SwitchA] vlan 10[SwitchA-vlan10]port Ethernet 0/1[SwitchA]vlan 20[SwitchA-vlan20]port Ethernet 0/2[SwitchA-Ethernet0/3]port link-type trunk[SwitchA-Ethernet0/3]port trunk permit vlan all#创建VLAN 10#端口e0/1加入VLAN 10#创建VLAN 20#端口e0/2加入VLAN 20#配置端口e0/3 trunk端口,允许所有VLAN通过SwitchB交换机配置:[SwitchB] vlan 10[SwitchB-vlan10]port Ethernet 0/1[SwitchB]vlan 20[SwitchB-vlan20]port Ethernet 0/2[SwitchB-Ethernet0/3]port link-type trunk[SwitchB-Ethernet0/3]port trunk permit vlan all#创建VLAN 10#端口e0/1加入VLAN 10#创建VLAN 20#端口e0/2加入VLAN 20#配置端口e0/3 trunk端口,允许所有VLAN通过注:如果一个端口是trunk端口,则该端口可以属于多个vlan;缺省情况下trunk端口的PVID为1,可以在端口模式下通过命令port trunk pvid vlan vlanid 来修改端口的PVID;如果从trunk转发出去的数据报文的vlan id和端口的PVID一致,则该报文的VLAN信息会被剥去,这点在配置trunk端口时需要注意.一台交换机上如果已经设置了某个端口为hybrid端口,则不可以再把另外的端口设置为trunk端口.端口的hybrid属性配置功能需求及组网说明端口hybrid属性的配置说明:二层交换机之间利用端口的hybrid属性灵活实现vlan之间的灵活互访.需求:所有设备的ip地址均在同一网段,要求三个vlan的pc均可以访问server 1;只有vlan 10,20以及vlan30的4端口可以访问server 2;同时vlan 10中的2端口的pc可以访问vlan 30;vlan 20可以访问vlan 30的5端口.配置端口hybrid属性配置配置过程:注释:sysEnter system view , return user view with Ctrl+Z.[Quidway]vlan 10[Quidway-vlan10]vlan 20[Quidway-vlan20]vlan 30[Quidway-vlan30]vlan 40[Quidway-vlan40]vlan 50[Quidway-vlan50]int e0/1[Quidway-Ethernet0/1]port link-type hybrid[Quidway-Ethernet0/1]port hybrid pvid vlan 10[Quidway-Ethernet0/1]port hybrid vlan 10 40 50 untagged[Quidway-Ethernet0/1]int e0/2[Quidway-Ethernet0/2]port link-type hybrid[Quidway-Ethernet0/2]port hybrid pvid vlan 10[Quidway-Ethernet0/2]port hybrid vlan 10 30 40 50 untagged[Quidway-Ethernet0/2]int e0/3[Quidway-Ethernet0/3]port link-type hybrid[Quidway-Ethernet0/3]port hybrid pvid vlan 20[Quidway-Ethernet0/3]port hybrid vlan 20 30 40 50untagged[Quidway-Ethernet0/3]int e0/4[Quidway-Ethernet0/4]port link-type hybrid[Quidway-Ethernet0/4]port hybrid pvid vlan 30[Quidway-Ethernet0/4]port hybrid vlan 10 30 40 50 untagged[Quidway-Ethernet0/4]int e0/5[Quidway-Ethernet0/5]port link-type hybrid[Quidway-Ethernet0/5]port hybrid pvid vlan 30[Quidway-Ethernet0/5]port hybrid vlan 10 20 30 40 untagged[Quidway-Ethernet0/5]int e0/23[Quidway-Ethernet0/23]port link-type hybrid[Quidway-Ethernet0/23]port hybrid pvid vlan 40[Quidway-Ethernet0/23]port hybrid vlan 10 20 30 40 untagged[Quidway-Ethernet0/24]int e0/24[Quidway-Ethernet0/24]port link-type hybrid[Quidway-Ethernet0/24]port hybrid pvid vlan 50[Quidway-Ethernet0/24]port hybrid vlan 10 20 30 50 untagged#首先创建业务需要的vlan#每个端口,都配置为hybrid状态#设置端口的pvid等于该端口所属的vlan#将希望可以互通的端口的pvid vlan,设置为untagged vlan,这样从该端口发出的广播帧就可以到达本端口#实际上,这种配置是通过hybrid 端口的pvid 来唯一的表示一个端口,接收端口通过是否将vlan 设置为untagged vlan,来控制是否与pvid vlan 为该vlan 的端口互通.注:中端lanswitch(包括S6500,S5500系列交换机)不支持端口的hybrid属性;如果一个端口是bybrid端口,则可以指定vlan从这个端口转发出去的时候是否带vlan信息,如果带,则配置成tagged方式,否则配置成untagged方式;一台交换机上如果已经设置了某个端口为trunk端口,则不可以再把另外的端口设置为hybrid端口.端口汇聚配置功能需求及组网说明端口汇聚配置说明:如图,交换机SwitchA和SwitchB通过以太网口实现互连.其中SwitchA用于互连的端口为e0/1和e0/2,SwitchB用于互连的端口为e0/1和e0/2.需求:增加SwitchA的SwitchB的互连链路的带宽,并且能够实现链路备份,使用端口汇聚.配置端口汇聚配置配置过程注释SwitchA交换机配置:[SwitchA]interface Ethernet 0/1[SwitchA-Ethernet0/1]duplex full[SwitchA-Ethernet0/1]speed 100[SwitchA-Ethernet0/1]quit[SwitchA]interface Ethernet 0/2[SwitchA-Ethernet0/2]duplex full[SwitchA-Ethernet0/2]speed 100[SwitchA-Ethernet0/2]quit[SwitchA]link-aggregation Ethernet 0/1 to Ethernet 0/2 both[Quidway]undo link-aggregation e0/17SwitchB交换机配置:[SwitchB]interface Ethernet 0/1[SwitchB-Ethernet0/1]duplex full[SwitchB-Ethernet0/1]speed 100[SwitchB-Ethernet0/1]quit[SwitchB]interface Ethernet 0/2[SwitchB-Ethernet0/2]duplex full[SwitchB-Ethernet0/2]speed 100[SwitchB-Ethernet0/2]quit[SwitchB]link-aggregation Ethernet 0/1 to Ethernet 0/2 both#汇聚端口必须工作在全双工模式#汇聚的端口速率要求相同,但不能是自适应#可以对双向流量进行汇聚,也可以只对入流量进行汇聚#取消第17端口汇聚配置注:在一个端口汇聚组中,端口号最小的作为主端口,其他的作为成员端口.同一个汇聚组中成员端口的链路类型与主端口的链路类型保持一致,即如果主端口为Trunk端口,则成员端口也为Trunk端口;如主端口的链路类型改为Access端口,则成员端口的链路类型也变为Access端口.不同的产品对端口汇聚时的起始端口号要求各有不同,请对照《操作手册》进行配置.端口镜像配置功能需求及组网说明端口镜像配置说明:通过交换机端口镜像的功能使用server对两台pc的业务报文进行监控.需求:按照不同的产品系列进行配置:基于端口的镜像--3026基于流的镜像--3526和F系列基于访问列表的镜像--E系列配置3026产品3026产品端口镜像配置配置过程注释配置方法一:[Quidway]monitor-port e0/8[Quidway]port mirror e0/1[Quidway]port mirror e0/2配置方法二:[Quidway]port mirror e0/1 to e0/2 observing-port e0/8#定义e0/8口为监控端口#定义e0/1,e0/2为被监控端口3526/3526F/3026F系列3526端口镜像配置配置过程注释[Quidway]acl num 100[Quidway]rule 0 permit ip source 1.1.1.1 0 destination 2.2.2.2 0[Quidway]rule 1 permit ip source 2.2.2.2 0 destination 1.1.1.1 0[Quidway]mirrored-to ip-group 100 interface e0/8#定义一条扩展访问控制列表#假定两台pc的ip地址分别为1.1.1.1和2.2.2.2,定义分别以两台pc的ip地址做为源和目的的访问控制规则#定义将两台pc的业务报文镜像到监控端口e0/8口上3526E/3526EF/3026E/3050系列3526E端口镜像配置配置过程注释[Quidway]acl num 200[Quidway]rule 0 permit ingress interface Ethernet0/1 egress interface Ethernet0/2 [Quidway]rule 1 permit ingress interface Ethernet0/2 egress interface Ethernet0/1 [Quidway]mirrored-to link-group 200 interface e0/8#假定一台pc接在交换机0/1端口,另一台pc接在交换机0/2端口,假定server接在交换机e0/8口.注:S2026/S2016/S2008/S2403H的端口镜像配置和S3026一致S5516和S6506目前不支持镜像的配置.堆叠管理配置功能需求及组网说明堆叠管理配置说明:如图,交换机SwitchA通过堆叠1000M口GigabitEthernet 1/1与SwitchB的GigabitEthernet 1/1连接,同时SwitchA通过堆叠1000M口GigabitEthernet 2/1与SwitchC的GigabitEthernet 1/1连接.需求1:SwitchA作为堆叠主交换机管理SwitchB和SwitchC,要求SwitchA使用10.10.10.1/24作为堆叠地址池.配置堆叠管理配置配置过程注释SwitchA交换机配置:[SwitchA]stacking ip-pool 10.10.10.1 3 [SwitchA]stacking enable查看堆叠信息:[stack_0.SwitchA]display stackMain device for stack.Total members:2查看堆叠成员信息:[stack_0.SwitchA]display stacking members Member number:0Name:stack_0.SwitchADevice:Quidway S3526MAC Address:00e0-fc00-0003Member status:CmdrIP: 10.10.10.1/16Member number:1Name:stack_1.SwitchBDevice:Quidway S3026MAC Address:00e0-fc06-a045Member status:UpIP: 10.10.10.2/16Member number:2Name:stack_1.SwitchCDevice:Quidway S3026MAC Address:00e0-fc06-a045Member status:UpIP: 10.10.10.3/16登录成员交换机SwitchB:stacking 1登录成员交换机SwitchCstacking 2#指定堆叠管理地址池#使能堆叠,几秒钟后两个从交换机加入.#登录成员交换机switchB#登录成员交换机switchC注意:缺省情况下,堆叠地址池为空,建立堆叠必须先配置地址池;缺省情况下堆叠会在成员交换机上创建interface vlan 1,所以如果成员是二层交换机,请不要创建非VLAN 1的虚接口;S6500系列交换机不支持堆叠.HGMP V1管理配置功能需求及组网说明HGMP V1 管理配置说明:如图,交换机SwitchA通过ethernet 0/23与SwitchB的ethernet 0/16连接,同时SwitchA通过ethernet 0/24与SwitchC的ethernet 0/16连接.需求1:SwitchA作为HGMP Server交换机管理HGMP clinet 交换机SwitchB和SwitchC,在Switch A上开启HGMP server的功能.配置HGMP V1配置配置过程注释SwitchA交换机配置:[SwitchA] hgmp enable[SwitchA] interface e0/23[SwitchA-Ethernet0/23]hgmpport enable[SwitchA] interface e0/24[SwitchA-Ethernet0/23]hgmpport enable[SwitchA] hgmp enable[SwitchA-hgmp] display lanswitch allLanswitch list.........------------------No. 1------------------Position : LANSWITCH[0/0/23-/]PortMode : TREE_MODELanswitch Name :Model : Quidway S2016BDevice ID : Vf.30.1MacAddr : 00e0-fc0c-0f44Status : NORMAL[SwitchA-hgmp]lanswitch 0/0/23-/[SwitchA-lanswitch0/0/23-/]#开启HGMP Server服务#开启端口HGMP功能#显示注册成功的HGMP Client交换机#代表在Switch A上的e0/23上直接连接了一台交换机S2016B,注册成功.#进入S2016B的配置模式,对其相应的参数进行配置注:如果client端是B系列交换机,请在系统视图下配置hgmp enable;如果client端不是带B的交换机,在boot menu菜单下选择开启HGMP模式即可;HGMP CLENT端的上行端口必须是指定的端口,否则无法管理.集群管理(HGMP V2)配置功能需求及组网说明集群管理配置说明:如图,交换机SwitchA通过ethernet 0/1与SwitchB的ethernet 0/24连接,同时SwitchA通过ethernet 0/2与SwitchC的ethernet 0/24连接.需求1:SwitchA作为命令<a href="/article/switch/" target="_blank" class="keylink">交换机来管理成员交换机SwitchB和SwitchC,要求使用SwitchA使用10.10.10.1/24作为集群地址池,集群的名称为huawei配置集群管理配置配置过程注释SwitchA交换机配置:[SwitchA]cluster[SwitchA-cluster]ip-pool 10.10.10.1 24[SwitchA-cluster]build Huawei[huawei_0.SwitchA-cluster]auto-buildCollecting candidate list, please wait...Candidate list:Name Hops MAC Address DeviceSwitchB 1 00e0-fc06-a045 Quidway S3026SwitchC 2 00e0-fc06-a021 Quidway S3026Add all to cluster (Y/N)yCluster auto-build Finish!2 member(s) added successfully.查看集群成员:[huawei_0.SwitchA-cluster]display cluster membersSN Device MAC Address Status Name0 Quidway S3526 00e0-fc00-0003 Admin Huawei_0. SwitchA1 Quidway S3026 00e0-fc06-a045 Up Huawei_1. SwitchB2 Quidway S3026 00e0-fc06-a021 Up Huawei_3. SwitchC[huawei_0.SwitchA-cluster]登录成员交换机SwitchB:cluster switch-to 1登录成员交换机SwitchCcluster switch-to 2#指定集群内部使用的地址池#配置集群名称#使用命令自动加入成员#此处输入Y,将成员全部加入#Up表示成员正常#登录成员交换机swtichB#登录成员交换机swtichC注:缺省情况下集群会在成员交换机上创建interface vlan 1,所以如果成员是二层交换机,请不要创建非VLAN 1的虚接口.LANSWITCH高级应用典型配置STP配置功能需求及组网说明STP配置说明:如图,交换机SwitchA,SwitchB和SwitchC都通过GE接口互连;SwitchB和SwitchC交换机是核心交换机,要求主备.需求:要求整个网络运行STP协议.STP配置STP配置配置过程注释SwitchA交换机配置:[SwitchA]stp enableSwitchB交换机配置:[SwitchB]stp enable[SwitchB]stp root primarySwitchC交换机配置:[SwitchC]stp enable[SwitchC]stp root secondarySwitchD交换机配置:[SwitchD]stp enable#启动生成树协议#启动生成树协议#配置本桥为根桥#启动生成树协议#配置本桥为备份根桥#启动生成树协议注:缺省情况下交换机的优先级都是32768,如果想人为指定某一台交换机为根交换机,也可以通过修改优先级来实现;缺省情况下打开生成树后,所有端口都会开启生成树协议,请把接PC的端口改为边缘端口模式. 路由协议配置功能需求及组网说明路由协议配置说明:如图,交换机lanswitchA,lanswitchB,lanswitchC实现互连.其中lanswitchA上vlan 10接局域网,interface vlan 10的IP地址为为10.1.1.1 /24,lanswitchA和lanswitchB通过VLAN 20互连,lanswitchA上vlan 20的虚接口地址为20.1.1.1 /24,lanswitchB上vlan 20的虚接口地址为20.1.1.2 /24;lanswitchB和lanswitchC通过vlan 30互连,lanswitchB上vlan 30的虚接口地址为30.1.1.1 /24,lanswitchC上vlan 30的虚接口地址为30.1.1.2/24;lanswitchC上vlan 40接局域网,interface vlan 40的IP地址为40.1.1.1/24需求: 交换机之间运行动态路由协议,保证PC1和PC2互通.(PC1的IP地址为10.1.1.2/24,网关为10.1.1.1;PC2的IP地址为40.1.1.2/24,网关为40.1.1.2)请分别写出运行RIP,OSPF的配置.配置rip:RIP协议配置配置过程注释LANSWITCHA:[SwitchA]VLAN 10[SwitchA-vlan10]PORT (VLAN 10的端口)[SwitchA-vlan10]Int vlan 10[SwitchA-Vlan-interface10]Ip add 10.1.1.1 255.255.255.0 [SwitchA]Vlan 20[SwitchA-vlan10]Port (vlan 20的端口)[SwitchA-vlan10]Int vlan 20[SwitchA-Vlan-interface10]Ip add 20.1.1.1 255.255.255.0 [SwitchA-Vlan-interface10]quit[SwitchA]rip[SwitchA-rip]Network 10.1.1.0[SwitchA-rip]Network 20.1.1.0LANSWTICHB:[SwitchB]VLAN 20[SwitchB-vlan20]PORT (VLAN 20的端口)[SwitchB-vlan20]Int vlan 20[SwitchB-Vlan-interface20] Ip add 20.1.1.2 255.255.255.0 [SwitchB-Vlan-interface20]Vlan 30[SwitchB-vlan30]Port (vlan 30的端口)[SwitchB-vlan30]Int vlan 30[SwitchB-Vlan-interface30] Ip add 30.1.1.1 255.255.255.0 [SwitchB-Vlan-interface30]quit[SwitchB]rip[SwitchB-rip]Network 20.1.1.0[SwitchB-rip]Network 30.1.1.0LANSWITCHC:[SwitchC]VLAN 30[SwitchC-vlan30]Int vlan 30[SwitchC-Vlan-interface30]Ip add 30.1.1.2 255.255.255.0 [SwitchC-Vlan-interface30]Vlan 40[SwitchC-vlan40]Port (vlan 40的端口)[SwitchC-vlan40]Int vlan 40[SwitchC-Vlan-interface40]Ip add 40.1.1.1 255.255.255.0 [SwitchC-Vlan-interface40]quit[SwitchC]rip[SwitchC-rip]Network 30.1.1.0[SwitchC-rip]Network 40.1.1.0#配置相关VLAN信息#启动RIP协议#从10.1.1.0网段的接口发布和接收RIP路由信息OSPF:OSPF协议配置配置过程注释LANSWITCHA:[SwitchA]VLAN 10[SwitchA-vlan10]PORT (VLAN 10的端口)[SwitchA-vlan10]Int vlan 10[SwitchA-Vlan-interface10]Ip add 10.1.1.1 255.255.255.0 [SwitchA-Vlan-interface10]Vlan 20[SwitchA-vlan20]Port (vlan 20的端口)[SwitchA-vlan20]Int vlan 20[SwitchA-Vlan-interface20]Ip add 20.1.1.1 255.255.255.0 [SwitchA-Vlan-interface10]quit[SwitchA]Ospf[SwitchA-ospf]Area 0[SwitchA-ospf-area-0.0.0.0]Network 10.1.1.1 255.255.255.0 [SwitchA-ospf-area-0.0.0.0]Network 20.1.1.1 255.255.255.0 LANSWTICHB:[SwitchB]VLAN 20[SwitchB-vlan20]Int vlan 20[SwitchB-Vlan-interface20]Ip add 20.1.1.2 255.255.255.0[SwitchB-Vlan-interface20]Vlan 30[SwitchB-vlan30]Port (vlan 30的端口)[SwitchB-vlan30]Int vlan 30[SwitchB-Vlan-interface30]Ip add 30.1.1.1 255.255.255.0[SwitchB-Vlan-interface30]quit[SwitchB]Ospf[SwitchB-ospf]Area 0[SwitchB-ospf-area-0.0.0.0]Network 20.1.1.2 255.255.255.0[SwitchB-ospf-area-0.0.0.0]Network 30.1.1.1 255.255.255.0LANSWITCHC:[SwitchC]VLAN 30[SwitchC-vlan30]PORT (VLAN 30的端口)[SwitchC-vlan30]Int vlan 30[SwitchC-Vlan-interface30]Ip add 30.1.1.2 255.255.255.0[SwitchC-Vlan-interface30]Vlan 40[SwitchC-vlan40]Port (vlan 40的端口)[SwitchC-Vlan40]Int vlan 40[SwitchC-Vlan-interface40]Ip add 40.1.1.1 255.255.255.0[SwitchC-Vlan-interface30]quit[SwitchC]Ospf[SwitchC-ospf]Area 0[SwitchC-ospf-area-0.0.0.0]Network 30.1.1.2 255.255.255.0[SwitchC-ospf-area-0.0.0.0]Network 40.1.1.1 255.255.255.0#配置相关VLAN信息#启动OSPF路由协议#指定区域号#从该网段的接口接收和发布路由信息组播配置功能需求及组网说明三层交换机组播配置说明:如图,三层交换机SwitchA通过上行口G1/1连接组播服务器,地址为192.168.0.10/24,交换机连接组播服务器接口interface vlan 100,地址为192.168.0.1.vlan10和vlan20下挂两个二层交换机SwitchB和SwitchC,地址为10.10.10.1/24和10.10.20.1/24.需求1:在SwitchA,SwitchB和SwitchC上运行组播协议,要求L3上配置为IP PIM-SM模式配置组播配置配置过程注释switchA:[SwitchA]multicast routing-enable[SwitchA]int vlan 100[SwitchA-Vlan-interface100]ip add 192.168.0.1 255.255.255.0[SwitchA]int vlan 10[SwitchA-Vlan-interface10]ip add 10.10.10.1 255.255.255.0[SwitchA-Vlan-interface10]pim SM[SwitchA-Vlan-interface10]quit[SwitchA]interface Vlan-interface 20[SwitchA-Vlan-interface20]ip add 10.10.20.1 255.255.255.0[SwitchA-Vlan-interface20]pim SM[SwitchA-Vlan-interface20]quit[SwitchA]pim[SwitchA-pim]c-bsr vlan 100 24[SwitchA-pim]c-rp vlan 100swtichB,switchC可以不配置,或者支持IGMP SNOOPING, 可以系统视图启动multicast routing-enable.#使能多播路由#在接口上启动PIM SM#在接口上启动PIM SM#进入PIM视图#配置候选BSR#配置候选RP注:PIM-DM的配置相对简单,只需两步:在系统视下配置multicast routing-enable在接口上配置PIM-DM不需要配置c-bsr和c-rp如果是二层交换机,则只需在系统视图下配置igmp-snooping即可;目前交换机的IGMP只支持V1/V2版本.DHCP-RELAY配置功能需求及组网说明DHCP中继配置说明:如图,交换机SwitchA通过上行口G1/1连接DHCPserver,地址为192.168.0.10/24,交换机连接DHCP server接口interface vlan 100,地址为192.168.0.1.下挂两个用户网段,vlan10和vlan20,vlan 10包含的端口为ethernet 0/1到ethernet 0/10,网段为10.10.1.1/24,vlan 20包含端口为ethernet 0/11到ethernet 0/20,网段为10.10.2.1/24.需求:在Switch上配置DHCP中继配置DHCP中继配置配置过程注释SwitchA交换机配置:[SwitchA]dhcp-server 0 ip 192.168.0.10[SwitchA]vlan 100[SwitchA-vlan100]port GigabitEthernet 1/1[SwitchA-vlan100]q[SwitchA]interface Vlan-interface 100[SwitchA-Vlan-interface100]ip address 192.168.0.1 255.255.255.0[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/1 to Ethernet 0/10[SwitchA-vlan10]q[SwitchA]interface Vlan-interface 10[SwitchA-Vlan-interface10]ip address 10.10.1.1 255.255.255.0[SwitchA-Vlan-interface10]dhcp-server 0[SwitchA-Vlan-interface10]q[SwitchA-vlan10]vlan 20[SwitchA-vlan20]port Ethernet 0/11 to Ethernet 0/20[SwitchA]interface Vlan-interface 20[SwitchA-Vlan-interface20]ip address 10.10.2.1 255.255.255.0[SwitchA-Vlan-interface20]dhcp-server 0#指定DHCP server0的IP地址#配置链接DHCP server的vlan .#添加vlan10,网段地址为10.10.1.1/24#指定vlan 10使用DHCP server0的地址#添加vlan 20,网段地址为10.10.2.1/24#指定vlan 20使用DHCP server0的地址注:目前中低端交换机均不支持DHCP SERVER,只能做relay.802.1X配置功能需求及组网说明802.1X配置说明:如图,交换机SwitchA通过上行口G1/1连接RADIUS server,地址为192.168.0.100/24,交换机连接RADIUS server接口interface vlan 100,地址为192.168.0.1.下挂两个用户网段,vlan10和vlan20,vlan 10包含的端口为ethernet 0/1到ethernet 0/10,网段为10.10.1.1/24,vlan 20包含端口为ethernet 0/11到ethernet 0/20,网段为10.10.2.1/24.需求:在Switch上配置802.1X配置802.1X配置配置过程注释本地认证配置:[SwitchA]vlan 100[SwitchA-vlan100]port GigabitEthernet 1/1[SwitchA-vlan100]quit[SwitchA]interface Vlan-interface 100[SwitchA-Vlan-interface100]ip address 192.168.0.1 255.255.255.0[SwitchA]vlan 10[SwitchA-vlan10]port Ethernet 0/1 to Ethernet 0/10[SwitchA-vlan10]quit[SwitchA]interface Vlan-interface 10[SwitchA-Vlan-interface10]ip address 10.10.1.1 255.255.255.0[SwitchA-Vlan-interface10]quit[SwitchA-vlan10]vlan 20[SwitchA-vlan20]port Ethernet 0/11 to Ethernet 0/20[SwitchA]interface Vlan-interface 20[SwitchA-Vlan-interface20]ip address 10.10.2.1 255.255.255.0802.1X相关配置:[SwitchA]dot1x[SwitchA]dot1x interface eth 0/1 to eth 0/10[SwitchA]local-user test[SwitchA-user-test]service-type lan-access[SwitchA-user-test]password simple testRADIUS认证配置[SwitchA]dot1x[SwitchA]dot interface eth 0/1 to eth 0/10[SwitchA]radius scheme radius1[SwitchA-radius-radius1]primary authentication 192.168.0.100[SwitchA-radius-radius1]primary accounting 192.168.0.100[SwitchA-radius-radius1]key authentication test[SwitchA-radius-radius1]key accounting test[SwitchA-radius-radius1]user-name-format without-domain[SwitchA]domain Huawei[SwitchA-isp-huawei]radius-scheme radius1#本地认证不需要RADIUS server,我们可以将图1中的RADIUS server去掉.#配置vlan 100,地址为192.168.0.1/24#添加vlan10,网段地址为10.10.1.1/24#添加vlan 20,网段地址为10.10.2.1/24#采用默认基于MAC的认证方式#只在前10个端口上开启802.1X#这里采用缺省域system,并且缺省域引用缺省radius方案system.#如果不采用缺省域system,可以以下面的"RADIUS认证配置"为例设置,只不过服务器地址为127.0.0.1,认证/计费端口分别为1645/1646.#添加本地用户test,密码为test(明文)#前面的添加vlan和配置IP地址等和本地配置相同,不再重复.只讲802.1X部分#设置认证方式为RADIUS,RADIUS认证不成功取本地认证.#设置主认证服务器。

常用网络命令1.Ipconfigipconfig 命令获得主机配置信息，包括 IP 地址、子网掩码和默认网关。

使用带 /all 选项的 ipconfig 命令时，将给出所有接口的详细配置报告，包括任何已配置的串行端口。

使用 ipconfig /all，可以将命令输出重定向到某个文件，并将输出粘贴到其他文档中。

也可以用该输出确认网络上每台计算机的 TCP/IP 配置，或者进一步调查 TCP/IP 网络问题。

例如，如果计算机配置的 IP 地址与现有的 IP 地址重复，则子网掩码显示为 0.0.0.0。

下面的范例是 ipconfig /all 命令输出，该计算机配置成使用 DHCP(Dynamic Host Configuration Protocol动态主机配置协议)服务器动态配置TCP/IP，并使用 WINS 和 DNS 服务器解析名称。

显示所有适配器（网卡，拨号连接等）的完整 TCP/IP 配置信息。

Windows 2000 IP ConfigurationNode Type.. . . . . . . . : HybridIP Routing Enabled.. . . . : NoWINS Proxy Enabled.. . . . : NoEthernet adapter Local Area Connection:Host Name.. . . . . . . . : DNS Servers . . . . . . . : 10.1.0.200Description. . . . . . . : 3Com 3C90x Ethernet AdapterPhysical Address. . . . . : 00-60-08-3E-46-07DHCP Enabled.. . . . . . . : YesAutoconfiguration Enabled.: YesIP Address. . . . . . . . . : 192.168.0.112Subnet Mask. . . . . . . . : 255.255.0.0Default Gateway. . . . . . : 192.168.0.1DHCP Server. . . . . . . . : 10.1.0.50Primary WINS Server. . . . : 10.1.0.101Secondary WINS Server. . . : 10.1.0.102Lease Obtained.. . . . . . : Wednesday, September 02, 1998 10:32:13 AMLease Expires.. . . . . . : Friday, September 18, 1998 10:32:13 AM如果 TCP/IP 配置没有问题，下一步测试能够连接到 TCP/IP 网络上的其他主机。

华为路由器交换机常用命令一、设备管理命令1.登录管理命令- ssh [ip地质] -p [端口号]：通过SSH协议登录设备。

- telnet [ip地质]：通过Telnet协议登录设备。

- logout：退出设备。

2.用户管理命令- display current-configuration：显示当前设备配置信息。

- save：保存当前配置。

- undo save：取消保存的配置。

- super：切换到超级用户模式。

- user-interface console 0：配置控制台终端的参数。

- user-interface vty 0 4：配置远程登录终端的参数。

3.设备操作命令- reboot：重启设备。

- reset saved-configuration：恢复出厂配置。

- display version：显示设备的硬件和软件版本信息。

- display device：显示设备的基本信息。

- display interface[接口名称]：显示指定接口信息。

- display ip routing-table：显示IP路由表信息。

二、网络配置命令1.IP配置命令- interface [接口名称]：进入指定接口。

- ip address [IP地质] [子网掩码]：配置接口IP地质。

- undo ip address：取消接口IP地质配置。

- ip route-static [目标网络] [子网掩码] [下一跳地质]：配置静态路由。

- undo ip route-static [目标网络] [子网掩码] [下一跳地质]：取消静态路由配置。

2.VLAN配置命令- vlan [VLAN ID]：创建指定VLAN。

- quit：退出VLAN配置模式。

- interface vlan [VLAN ID]：进入指定VLAN接口。

- ip address [IP地质] [子网掩码]：为VLAN接口配置IP地质。

交换机和路由器配置命令Cisco 交换机的命令行模式：1、用户模式Switch>2、特权模式Switch>enableSwitch#3、全局配置模式Switch#config terminalSwitch(config)#4、接口模式Switch(config)#interface fastethernet 0/1Switch(config-if)#Fastethernet表示百兆位以太网接口。

Ethernet表示十兆位以太网接口。

Gigabitethernet表示千兆位以太网接口。

Tengigabitethernet表示万兆位以太网接口。

如果从特权模式回到用户模式，需要输入disable命令，其他无论在那个模式，只要输入命令exit就能回到前一个模式，在全局模式或是接口模式，只要输入命令end都能回到特权模式，或者按下ctrl+z 组合键等效于命令end。

（命令行帮助机制：1、“？”。

2、Tab键。

）常用快捷组合键：Ctrl+A 光标移动到命令行的开始位置。

Ctrl+E 光标移动到命令行的结束位置。

一、常用命令介绍：1、hostname 用于配置主机名，可简写为host.Switch(config)#host sw1Sw1(config)#2、show version 显示系统IOS名称以及版本信息，可简写为sh ver.3、Show running-config 查看交换机当前配置信息，可简写为shrun.4、Show startup-config 显示已保存的配置信息，可简写为sh star.5、Copy running-config startup-config 保存当前配置信息，可简写为copy run star。

这个命令还等效于write(简写为wr)。

保存当前配置如下：Switch#wr 或者switch#copy run star6、erase nvram 删除已保存的配置信息，这命令等效于erasestartup-config.(擦除)。

1 description设置以太网口描述description ethernet-descriptionno description【参数说明】ethernet-description为路由器以太网接口的描述字符串。

【缺省情况】缺省描述为Quidway RSeries Router, ethernet interface【命令模式】以太网接口配置模式【使用指南】description设置以太网口描述，no description恢复以太网口缺省描述。

【举例】设置以太网接口描述为QuidwayR2501 ethernet interfaceQuidway(config-if-Ethernet0)#description QuidwayR2501 ethernet interface【相关命令】show interface2 duplex 设置以太网口工作方式是半双工或全双工模式[ no ] duplex【缺省情况】缺省情况下为半双工模式【命令模式】以太网接口配置模式【使用指南】duplex 设置以太网口工作于全双工模式，no duplex 恢复以太网口缺省工作模式。

当路由器以太网口与共享式Hub相连时，应工作于半双工方式，当路由器以太网口与交换式Lan Switch相连，而且Lan Switch设置了全双工方式时，应工作于全双工方式。

【举例】设置以太网接口描述为全双工模式Quidway(config-if-Ethernet0)#duplex【相关命令】show interface3 loopback 允许或禁止以太网口对内自环和对外回波[ no ] loopback【缺省情况】禁止以太网口对内自环和对外回波。

【命令模式】以太网口接口配置模式【使用指南】只有在进行某些特殊功能测试时，才将以太网口设为对内自环和对外回波。

【举例】允许以太网口对内自环和对外回波。

Quidway(config-if-Ethernet0)#loopback4 mtu 设置以太网口最大传输单元mtu ethernet-mtu no mtu【参数说明】ethernet-mtu为以太网口最大传输单元，范围0~1500【缺省情况】以太网口缺省的最大传输单元为：采用Ethernet_II帧格式为1500采用Ethernet_SNAP帧格式为1492【命令模式】以太网接口配置模式【使用指南】以太网接口的最大传输单元只影响IP在以太网接口的组包和拆包，采用Ethernet_II帧格式时最大传输单元可达到1500，采用Ethernet_SNAP帧格式时最大传输单元可达到1492。

华为技术命令全集【命令】display history-command【视图】所有视图【参数】无【描述】display history-command 命令用来显示当前用户曾键入的最后10 条命令。

用户在输入命令时可以用<Ctrl+E>和<Ctrl+R>键来访问上一条和下一条历史命令。

【命令】language【视图】系统视图【参数】无描述】language 命令用来切换终端命令行显示的语言模式。

缺省情况下，命令行接口的语言模式为英文。

为方便国内用户，VRP 命令行不但支持英文模式，还支持中文模式。

【举例】# 将英文模式切换为中文模式。

[Quidway] languageCurrent Language : ENGLISHWill You switch language mode ?(Y/N)yYou have changed the language mode.[Quidway] ?aaa 指定AAA(认证,授权和记费)配置aaa-enable 使能配置AAA(认证，授权和计费)acl 指定访问表配置信息【命令】quit【视图】所有视图【参数】无【描述】quit 命令用来从当前视图退回到上一级视图。

使用快捷键<Ctrl+Q>可从当前视图直接返回到系统视图。

【命令】return【视图】所有视图网【参数】无【描述】return 命令用来从当前视图（不含系统视图）退到系统视图。

与return 命令功能相同的是组合键<Ctrl+Q>。

系统基本管理配置命令【命令】clock hour:minute:second day month year【视图】系统视图【参数】hour:minute:second：路由器当前时钟，hour 的取值范围为0~23，minute和second 的取值范围为0~59。

year、month 和day：路由器当前的年、月、日信息，year 取值范围为1997~2097，month 取值范围为1~12，day 取值范围为1~31。
