电气设备的接线工艺

电工接线工艺标准
电工接线工艺标准是指在电气设备安装和维修过程中，为了保证电气
连接的安全可靠以及工作稳定，制定的一些规范和标准。

以下是一些
常见的电工接线工艺标准：
1. 电线选择标准：根据需要传输的电流和电压以及环境条件选择合适
的电线规格和材质。

常用的电线规格包括2.5mm²、4mm²、6mm²等。

2. 接线盒选择标准：选择合适的接线盒以提供连接和保护电缆的功能。

接线盒应具备防尘、防水、防腐蚀等特性，并且能够容纳电缆的数量。

3. 接线端子选择标准：根据电缆的规格和材质选择合适的接线端子。

接线端子应具备良好的导电性能和接触性能，能够保证连接的可靠性。

4. 接线方法标准：采用正确的接线方法，包括剥皮、压接、扭接等，
确保接线的牢固性和连接的稳定性。

5. 接地标准：根据电气设备的需求，选择合适的接地方式，确保设备
的安全运行。

接地标准一般遵循国家电气安全规范和相关行业标准。

6. 绝缘标准：在接线过程中，需要保证电线和设备之间的良好绝缘，
以防止短路和触电。

绝缘标准一般遵循国家电气安全规范和相关行业
标准。

7. 安全距离标准：在接线过程中，需要保持适当的安全距离，确保人
员的安全。

安全距离标准一般遵循国家电气安全规范和相关行业标准。

总而言之，电工接线工艺标准的目的是保证电气设备的安全性、可靠
性和稳定性，减少事故风险，提高工作效率。

实际操作中，还需结合
具体的国家标准和行业标准来执行。

配电柜接线工艺一、接线前准备在进行配电柜接线之前，需要进行充分的准备工作。

首先，要熟悉电气原理图和接线图，了解电气元件的排列和连接方式。

其次，要准备好所需的工具和材料，如螺丝刀、剥线钳、接线端子、导线等。

最后，要检查配电柜内部的元件是否完好，确认无误后开始接线工作。

二、电气元件识别与选择在接线前，需要正确识别和选择电气元件。

不同类型的电气元件有不同的特点和适用范围，要根据电路的要求和元件的规格、型号、参数等信息进行选择。

同时，要遵循元件的安装规范，确保元件的可靠性和安全性。

三、导线连接导线连接是配电柜接线中的重要环节，需要按照规定的工艺要求进行操作。

首先，要根据接线图确定导线的走向和连接点，确保连接正确、可靠。

其次，要选择合适的接线端子和导线进行连接，确保导线的牢固性和接触良好。

在连接过程中，要注意导线的颜色和标记，避免混淆和错误连接。

四、绝缘层处理在配电柜接线过程中，绝缘层处理是必不可少的环节。

在连接导线时，要保留一定的绝缘层，以防止短路和触电事故的发生。

同时，要定期检查绝缘层是否完好，如有损坏应及时进行更换或修复。

五、检查与测试在完成配电柜接线后，需要进行检查与测试，确保电路的正确性和可靠性。

首先，要对照接线图逐一检查接线是否正确、连接是否牢固、接触是否良好。

其次，要进行通电测试，检查电气设备的工作状态和各项参数是否正常。

如有问题应及时排查和解决。

六、调试与运行在检查与测试无误后，可以进行配电柜的调试与运行。

根据实际需求进行参数调整和功能测试，确保配电柜能够正常工作并满足使用要求。

在调试与运行过程中，要注意观察设备的运行状态和各项参数的变化情况，及时发现和解决潜在问题。

七、维护与保养为了确保配电柜的正常运行和使用寿命，需要进行定期的维护与保养。

要定期检查电气元件的外观和连接情况，清理灰尘和杂物，保持设备清洁。

同时，要定期检查导线的绝缘层是否完好，如有损坏及时进行处理。

此外，还要定期对设备进行功能测试和参数调整，确保设备的性能和可靠性。

接线工艺标准１．紧固件１．１紧固用的螺栓、螺母、垫圈等齐全、紧固、无锈蚀。

１．２同一部位的螺母、? 螺栓规格一致。

平垫、弹簧垫圈的规格应与螺栓直径相符合。

紧固用的螺栓、螺母应有防松装置。

１．３用螺栓紧固不透眼螺孔的部件，? 紧固后螺孔须留有大于２倍防松垫圈的厚度的螺纹余量。

? 螺栓拧入螺孔长度应不小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径，但铸铁、铜、铝件不应小于螺栓直径的１．５倍。

１．４螺母紧固后，? 螺栓螺纹应露出螺母１￣３个螺距，不得在螺母下面加多余垫圈减少螺栓的伸出长度。

１．５紧固在护圈内的螺栓或螺母，? 其上端平面不得超出护圈高度，并需用专用工具才能松、 ? 紧。

２隔爆性能２．１隔爆结合面（Ⅰ类）? 的间隙、直径差或最小有效长度（宽度）? 必须符合表４－１的规定。

表中Ｌ－静止隔爆结合面的最小有效长度；Ｌ１－螺栓通孔边缘至隔爆结合面边缘的最小有效长度；Ｗ－静止隔爆结合面及操纵杆与杆孔隔爆结合面最大间隙或直径差；? 转轴与轴孔隔爆结合面最大直径差。

?但快动式门或盖的隔爆结合面的最小有效长度须不小于25mm。

表４－１Ⅰ类隔爆结合面结构参数ｍｍ━━━━━━┯━━━━┯━━━━┯━━━━━━━━━━━━━结合面│││Ｗ││├─────────────│Ｌ│Ｌ１│外壳容积Ｖ（ｌ）型式││├─────┬───────│││Ｖ≤０．１│Ｖ〉０．１──────┼────┼────┼─────┼───────平面、止口或圆筒结构│６．０│６．０│１２．５│８．０│２５．０│９．０│４０．０│１５．０││０．３０│０．４０│０．５０－│ －│０．４０│０．５０│０．６０──────┼────┼────┼─────┼───────带有滚动轴│６．０│－│０．４０│０．４０│１２．５│－│０．５０│０．５０│２５．０│－│０．６０│０．６０│４０．０│－│－│０．８０━━━━━━┷━━━━┷━━━━┷━━━━━┷━━━━━━━２．２操纵杆直径（ｄ）? 与隔爆结合面长度（Ｌ）应符合表４－２的规定。

电气工艺安装与接线工艺设计规范1.引言2.设计原则-安全性原则：保证设备和工作环境的安全，预防事故和安全故障的发生。

-可靠性原则：确保设备运行稳定可靠，避免因电气问题导致的工作中断。

-经济性原则：合理利用资源，降低成本，提高效益。

3.设备选择与安装3.1设备选择电气设备的选择应根据工作环境和使用要求进行评估，满足以下要求：-设备应具有防护等级和耐用性，适应所在环境的工作温度、湿度和腐蚀等特点。

-设备应符合国家相关标准和规定，具有合格证明，并符合使用要求。

3.2设备安装电气设备安装应遵循以下原则：-安装位置应方便维修，并保持通风良好，防止过热。

-设备应固定牢固，防止震动和外力影响。

-设备的外壳和绝缘材料应与其他设备或结构物保持安全距离，以防止发生电火花或引发短路。

4.接线方式与要求4.1接线方式电气设备的接线方式可以根据具体要求选择以下几种：-直接连接：适用于功率小、线路简单的设备。

-插座连接：适用于设备需要频繁移动或更换的场合。

-终端块接线：适用于线缆比较复杂、需要多路连接的场合。

4.2接线要求-接线应符合国家相关标准和规定，包括导线截面、导线颜色、接线端子的规格等。

-接线端子应保持牢固可靠，并进行适当的防护，防止腐蚀和松动。

-接线电缆应保持合适的长度，不应过长或过短，以避免电缆过度张拉或过度弯曲导致的性能下降或损坏。

5.维护与检修维护与检修是确保电气设备安全运行的重要环节，应遵循以下原则：-定期检查电气设备的运行状态，包括电气连接的紧固性、绝缘状况等。

-发现问题及时处理，保证设备的正常运行。

-进行定期的设备维护，包括清洁、润滑等。

6.总结电气工艺安装与接线工艺设计规范是确保电气设备安全运行的重要依据。

设计时应遵循安全性、可靠性和经济性原则，选择适当的设备并正确安装。

接线时应符合规范要求，确保接线可靠。

维护与检修也是确保设备运行的重要环节。

只有严格按照规范要求进行设计、安装和维护，才能保证电气设备的安全运行，提高工作效率。

煤矿井下防爆电气设备安装及接线工艺标准为提高公司机电维修工的业务素质，加强防爆电气设备的安装及接线质量，使机电维修工按标准干活、干标准活，减少安全隐患，确保防爆电气设备的安全运行，特制定防爆电气设备安装及接线工艺标准。

一、电气设备安装标准1、电气设备安装必须上台上架，开关架离地约300mm。

2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5米。

3、电气设备之间间距800mm （两台设备喇叭口间距），中间连接电缆长度为1.5米，且垂度适度（以两喇叭口直线距离下垂180±20mm为准）。

4、安装多台开关时，开关摆放整齐；开关规格不一样时，拉线布置使所有开关前沿在一条直线上。

5、凡有电缆压线板的电气设备，引入引出电缆必须用压线板压紧，但不得把电缆压扁。

6、电气设备紧固件齐全、完整、可靠。

同一部分的螺母、螺栓规格一致。

螺栓裸露部分为1-3丝。

凡用螺栓连接紧固的部件，其间夹有弹性物者（如密封圈和橡套电缆）不允许加弹簧垫圈。

7、喇叭口压紧要有余量，余量不小于1mm,否则为失爆。

线嘴应平行压紧，两压紧螺丝入口之差不大于5mm,否则为不完好。

8、隔爆接合面紧固螺栓应加装弹簧垫,弹簧垫圈规格应与螺栓一致,紧固程度以将其压平为合格。

9、在接线时密封圈的分层侧向里；密封圈内径与电缆外径间隙不大于1mm；密封圈刀削后应整齐圆滑，不得出现锯齿状。

二、电气设备接线标准1、接线柱绝缘台无损伤,接线柱螺纹无损伤,无放电痕迹,绝缘台完好无裂痕。

2、橡套电缆接线按芯线颜色接线：A相接红色芯线、B 相接白色芯线、C相接蓝色芯线，且接线无毛刺，芯线前端连接部分无突出的导线。

3、高压电缆接线：A相接黄色芯线、B相接绿色芯线、C相接红色芯线，且接线无毛刺。

4、布线拿弯弧度自然平滑成扇形,芯线间距一致,避免急弯、直角弯,相线避免接触腔壁。

5、接线无压胶皮,芯线处接线端子的垫圈不得压芯线绝缘。

6、导线裸露不超长，芯线绝缘与接线柱压紧部分之间的芯线长度1-3mm。

电工接线方法
电工接线是电气工程中非常重要的一部分，正确的接线方法不仅可以保证电路的正常运行，还能确保人身和设备的安全。

下面将介绍一些常见的电工接线方法，希望能对大家有所帮助。

首先，我们来介绍一下常见的电工接线工具。

在进行电工接线时，我们通常会用到一些工具，如螺丝刀、扳手、剥线钳等。

这些工具在电工接线过程中起着至关重要的作用，能够帮助我们完成各种接线任务。

接下来，我们将介绍一些常见的电工接线方法。

首先是螺丝端子接线法，这是一种常见的接线方法，适用于各种电气设备的接线。

其次是压线接线法，这种方法适用于一些特殊的场合，能够确保接线的牢固和可靠。

另外，还有焊接接线法，这种方法需要使用焊接工具，适用于一些对接线稳固性要求较高的场合。

除了上述介绍的接线方法，还有一些特殊的接线技巧，如并联接线、串联接线等。

这些技巧在电工接线中也是非常常见的，需要根据具体的接线要求来选择合适的接线方法。

在进行电工接线时，我们还需要注意一些安全事项。

首先是要确保断电，避免触电危险。

其次是要选择合适的导线规格，确保电流的正常传输。

另外，还需要注意接线的牢固性，避免接线松动引起的安全隐患。

总的来说，电工接线是电气工程中非常重要的一部分，正确的接线方法和技巧能够确保电路的正常运行和人身、设备的安全。

希望大家在进行电工接线时能够注意以上介绍的方法和安全事项，确保工作的顺利进行。

防爆电气设备的接线工艺1、接线螺栓和螺母的螺纹无损伤，无放电痕迹，接线零部件齐全，有卡爪、弹簧垫、背帽等，否则为不完好。

2、接线要整齐，无毛刺，卡爪不压胶皮或其它绝缘物，也不得压或接触屏蔽层，芯线裸露距卡爪不大于10mm，否则均为不完好。

3、接线室内地线长度应以松开线嘴卡兰拉动电缆时，相线被拉松或拉脱而地线不掉为宜。

接地螺栓、螺母、垫圈不允许涂绝缘物，卡爪（或平垫）要镀锌或渡锡，否则为不完好。

4、高压电缆间的连接一律采用压接技术，接线柱使用压板接线时，压板凹面一律朝下，否则为不完好。

5、隔爆开关闭锁后，接线板正面的带电螺栓应用绝缘材料封堵隔离带电体，断路器应装设隔离护罩。

6、隔离设备和元件应放置平、直、稳。

接线后，盖板和转盖一律朝外，便于检修和维护，喇叭嘴严禁朝上，喇叭嘴电缆出口应平滑，不得出现死弯，否则均为不完好。

7、低压隔爆开关接线室不允许由电源侧进出线至负荷侧接线，或由负荷侧进出线至电源侧接线；磁力启动器的小喇叭嘴严禁引入引出动力线，否则为失爆。

8、煤电钻插销的电源侧应接插座，负荷侧应接插销，如反接为失爆。

9、电缆护套（铅皮）伸入器壁长度要符合5mm----15mm的要求，小于5mm为失爆，大于15mm为不完好。

如电缆粗穿不进时，可将伸入器壁部分锉细，但护套与密封圈结合部位不得锉细，否则为失爆。

10、接地线使用镀锌钢绞线时，接头应使用专用连接卡板连接（卡板长度不得小于150mm）；使用镀锌铁扁时，应用两道镀锌螺栓进行紧固，并加弹簧垫或背帽，螺丝直径不得小于10mm。

11、高压隔爆开关接线盒引入铠装电缆后，应使用绝缘胶灌至电缆三叉以上，否则为失爆。

12、鸡爪子：（1）、橡套电缆的连接不采用硫化热补或同等效能的冷补者；（2）、电缆（包括通讯、照明、信号、控制、监控以及高低压橡套电缆）的连接不采用接线盒的接头；（3）、铠装电缆的连接不采用接线盒和不灌注绝缘填充物或填充不严密、露出芯线的接头。

13、羊尾巴：（1）、电缆的末端不安装防爆电器设备或防爆元件者为羊尾巴。

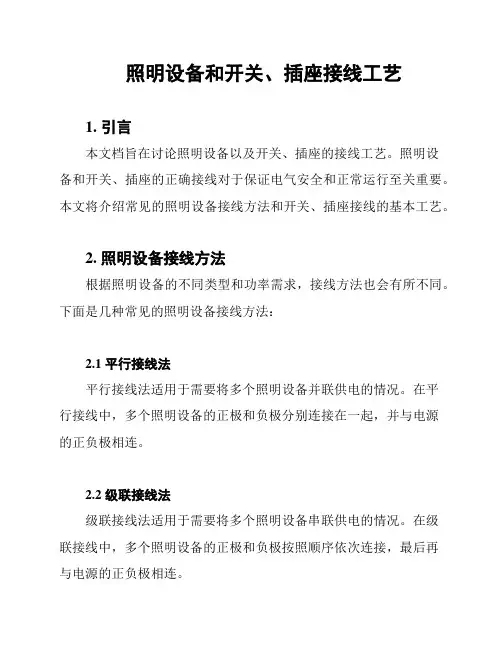

照明设备和开关、插座接线工艺1. 引言本文档旨在讨论照明设备以及开关、插座的接线工艺。

照明设备和开关、插座的正确接线对于保证电气安全和正常运行至关重要。

本文将介绍常见的照明设备接线方法和开关、插座接线的基本工艺。

2. 照明设备接线方法根据照明设备的不同类型和功率需求，接线方法也会有所不同。

下面是几种常见的照明设备接线方法：2.1 平行接线法平行接线法适用于需要将多个照明设备并联供电的情况。

在平行接线中，多个照明设备的正极和负极分别连接在一起，并与电源的正负极相连。

2.2 级联接线法级联接线法适用于需要将多个照明设备串联供电的情况。

在级联接线中，多个照明设备的正极和负极按照顺序依次连接，最后再与电源的正负极相连。

2.3 单独接线法单独接线法适用于单个照明设备独立供电的情况。

在单独接线中，照明设备的正极和负极分别连接到电源的正负极。

3. 开关、插座接线工艺正确的开关、插座接线工艺可以确保电器工作正常且没有安全隐患。

下面是一些基本的开关、插座接线工艺：3.1 开关接线开关的接线一般需要连接到电源的线路上，其中一个连接到零线，另一个连接到火线。

确保连接稳固且绝缘良好。

3.2 插座接线插座的接线一般需要连接到电源的线路上，其中一个连接到零线，另一个连接到火线。

同样要确保连接稳固且绝缘良好。

4. 总结本文对照明设备和开关、插座的接线工艺进行了简要介绍。

了解和正确实施这些接线方法和工艺对于保证电气设备的正常运行和安全使用至关重要。

在进行接线时，请务必严格按照相关规定和要求操作，并且确保接线稳固、绝缘良好。

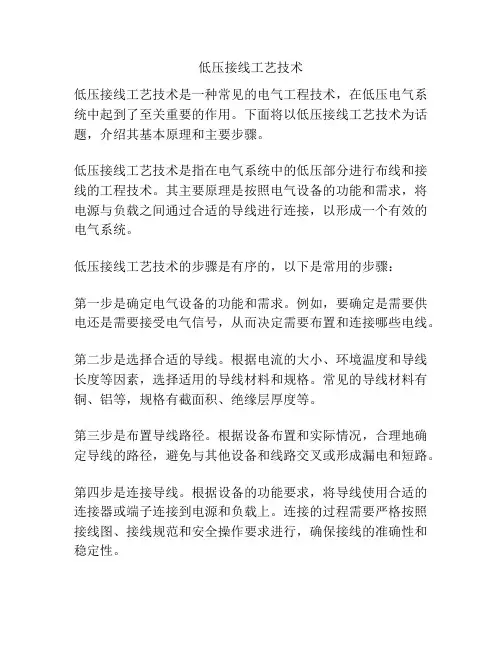

低压接线工艺技术低压接线工艺技术是一种常见的电气工程技术，在低压电气系统中起到了至关重要的作用。

下面将以低压接线工艺技术为话题，介绍其基本原理和主要步骤。

低压接线工艺技术是指在电气系统中的低压部分进行布线和接线的工程技术。

其主要原理是按照电气设备的功能和需求，将电源与负载之间通过合适的导线进行连接，以形成一个有效的电气系统。

低压接线工艺技术的步骤是有序的，以下是常用的步骤：第一步是确定电气设备的功能和需求。

例如，要确定是需要供电还是需要接受电气信号，从而决定需要布置和连接哪些电线。

第二步是选择合适的导线。

根据电流的大小、环境温度和导线长度等因素，选择适用的导线材料和规格。

常见的导线材料有铜、铝等，规格有截面积、绝缘层厚度等。

第三步是布置导线路径。

根据设备布置和实际情况，合理地确定导线的路径，避免与其他设备和线路交叉或形成漏电和短路。

第四步是连接导线。

根据设备的功能要求，将导线使用合适的连接器或端子连接到电源和负载上。

连接的过程需要严格按照接线图、接线规范和安全操作要求进行，确保接线的准确性和稳定性。

第五步是进行必要的绝缘工作。

由于低压接线系统中存在较高的电压和电流，为了保证接线的安全性，需要对导线和连接部分进行绝缘处理。

常见的绝缘材料有绝缘胶带、绝缘管等。

最后一步是进行电气系统的验收和检测。

通过对接线系统进行电气参数检测，如电压、电流和接地阻抗等，以确保接线的稳定性和安全性。

同时还需要进行一些安全测试，如接地测试和绝缘强度测试等。

总的来说，低压接线工艺技术是电气工程中的一项重要技术，它的正确实施对于电气系统的正常运行和安全使用具有重要的意义。

通过合理地布置和连接导线，可以确保电气设备的正常供电和电气信号的传输，从而提高电气系统的可靠性和稳定性。

电气设备安装的工艺流程
电气设备安装的工艺流程通常包括以下几个步骤：
1. 设计准备：确定安装电气设备的位置和布置，并根据设备规格和要求设计安装方案。

2. 施工准备：准备必要的工具和材料，包括电缆、接线盒、开关插座等，同时检查设备的完好性和符合要求。

3. 安装电缆：根据设计方案，在墙壁、管道或设备上铺设电缆，并使用固定夹将电缆固定在适当的位置。

在必要的地方，使用密封胶带或填料保护电缆。

4. 连接电缆：将电缆引入设备箱体，并根据设备要求将电缆连接到设备的终端或接线盒。

5. 安装开关和插座：根据设计方案，在墙壁上安装开关和插座，并将其连接到电缆上。

6. 进行接地：根据要求，将设备和电缆连接到接地系统中，确保设备的安全使用。

7. 安装配电箱：根据设计方案，安装配电箱并连接电缆和设备。

8. 系统测试：对安装完成的电气设备进行系统测试，包括电气连通性测试、绝缘测试和线路负载测试等。

9. 整理清理：清理施工现场，确保安装过程中产生的垃圾和杂物被清除，安装区域干净整洁。

10. 完工验收：由专业人员进行现场验收，检查安装的设备是否符合设计要求和规范要求。

如有问题，及时调整和修复。

以上是电气设备安装的一般工艺流程，具体执行步骤可能因为设备类型、安装环境等因素而有所不同。

在实际操作中，需要严格按照安全操作规范进行施工，并请专业人员进行指导和监督。
