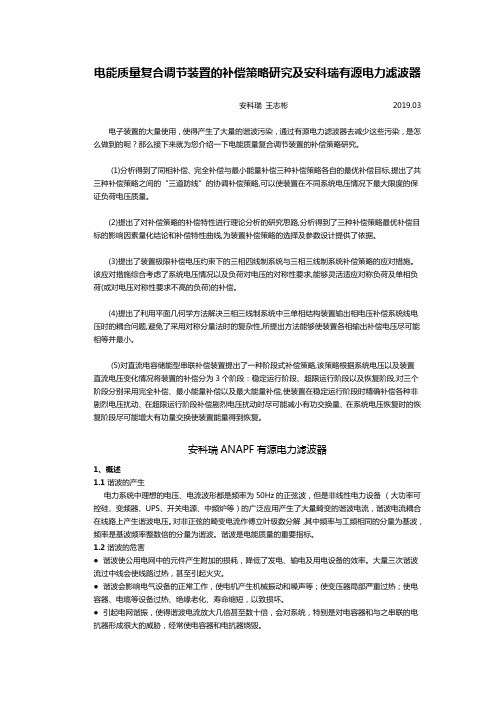

电能质量复合调节装置的补偿策略研究及安科瑞有源电力滤波器安科瑞王志彬2019.03电子装置的大量使用，使得产生了大量的谐波污染，通过有源电力滤波器去减少这些污染，是怎么做到的呢？那么接下来就为您介绍一下电能质量复合调节装置的补偿策略研究。

(1)分析得到了同相补偿、完全补偿与最小能量补偿三种补偿策略各自的最优补偿目标,提出了共三种补偿策略之间的“三道防线”的协调补偿策略,可以使装置在不同系统电压情况下最大限度的保证负荷电压质量。

(2)提出了对补偿策略的补偿特性进行理论分析的研究思路,分析得到了三种补偿策略最优补偿目标的影响因素量化结论和补偿特性曲线,为装置补偿策略的选择及参数设计提供了依据。

(3)提出了装置极限补偿电压约束下的三相四线制系统与三相三线制系统补偿策略的应对措施。

该应对措施综合考虑了系统电压情况以及负荷对电压的对称性要求,能够灵活适应对称负荷及单相负荷(或对电压对称性要求不高的负荷)的补偿。

(4)提出了利用平面几何学方法解决三相三线制系统中三单相结构装置输出相电压补偿系统线电压时的耦合问题,避免了采用对称分量法时的复杂性,所提出方法能够使装置各相输出补偿电压尽可能相等并最小。

(5)对直流电容储能型串联补偿装置提出了一种阶段式补偿策略,该策略根据系统电压以及装置直流电压变化情况将装置的补偿分为3个阶段：稳定运行阶段、超限运行阶段以及恢复阶段,对三个阶段分别采用完全补偿、最小能量补偿以及最大能量补偿,使装置在稳定运行阶段时精确补偿各种非剧烈电压扰动、在超限运行阶段补偿剧烈电压扰动时尽可能减小有功交换量、在系统电压恢复时的恢复阶段尽可能增大有功量交换使装置能量得到恢复。

安科瑞ANAPF有源电力滤波器1、概述1.1谐波的产生电力系统中理想的电压、电流波形都是频率为50Hz的正弦波，但是非线性电力设备（大功率可控硅、变频器、UPS、开关电源、中频炉等）的广泛应用产生了大量畸变的谐波电流，谐波电流耦合在线路上产生谐波电压。

安科瑞APF有源电力滤波装置1 概述随着电力电子变流装置的应用日益广泛，电能得到了更加充分的利用。

但非线性电力装置设备的广泛应用产生了大量畸变的电流谐波，畸变电流在电网中的流动导致了谐波电压；谐波污染越来越多地威胁到电力系统安全、稳定、经济运行，给同一网络的线性负载和其它用户带来了极大影响。

谐波已与电磁干扰、功率因数降低并列为电力系统的三大公害。

所以了解谐波产生的原理、研究消除供配电系统中的高次谐波问题对改善供电质量和确保电力系统安全经济运行有着非常积极的意义。

谐波测量是谐波问题中的一个重要分支，对抑制谐波、解决谐波产生的问题有着重要的指导作用。

因此对谐波的测量和分析是电力系统分析和控制中的一项重要工作，是继电保护、故障测量等工作开展的重要前提。

1.1 谐波的危害●使电力元件附加损耗加大，易引发火灾。

谐波使公用电网中的元件产生附加的损耗，降低了发电、输电及用电设备的效率。

大量三次谐波流过中线会使线路过热，甚至引起火灾。

●影响电气设备的正常运行。

谐波会影响电气设备的正常工作，使电机产生机械振动和噪声等，使变压器局部严重过热，使电容器、电缆等设备过热、绝缘老化、寿命缩短，以致损坏。

●引起电网谐振。

这种谐振可能使谐波电流放大几倍甚至数十倍，会对系统，特别是对电容器和与之串联的电抗器形成很大的威胁，经常使电容器和电抗器烧毁。

●使继电保护误动作，电气测量误差过大。

谐波会导致继电保护，特别是微机综合保护器与自动装置误动作，造成不必要的供电中断和生产损失；谐波还会使电气测量仪表计量不准确，产生计量误差，给用电管理部门或电力用户带来经济损失。

●使工控系统崩溃。

临近的谐波源或较高次谐波会对通信及信息处理设备产生干扰，轻则产生噪声，降低通信质量，计算机无法正常工作；重则导致信息丢失，使工控系统崩溃。

1.2 谐波治理依据的国家标准●GB/T14549-1993 《电能质量：公用电网谐波》●GB/T15543-2008 《电能质量：三相电压允许不平衡度》●GB/T12325-2008 《电能质量：供电电压允许偏差》●GB/T12326-2008 《电能质量：电压波动和闪变》●GB/T18481-2001 《电能质量：暂时过电压和瞬态过电压》●GB/T15945-2008 《电能质量：电力系统频率允许偏差》●GB7625.1-1998 《低压电气电子产品发出的谐波电流限值》●GB/T15576-1995 《低压无功功率静态补偿装置总技术条件》2 有源电力滤波装置2.1 型号说明2.2 工作原理ANAPF系列有源电力滤波装置，以并联方式接入电网，通过实时检测负载的谐波和无功分量，采用PWM变流技术，从变流器中产生一个和当前谐波分量和无功分量对应的反向分量并实时注入电力系统，从而实现谐波治理和无功补偿。

ANHF谐波滤波器安装使用说明书V1.0安科瑞电气股份有限公司ANHF谐波滤波器申明在使用本产品前请仔细阅读安装使用说明书，并妥善保管。

因违反本说明中的使用注意事项及安装注意事项而导致的事故，本公司不承担任何责任。

本安装使用说明书中涉及的图片、标识、符号等均为安科瑞电气股份有限公司所有。

非本公司内部人员未经书面授权不得公开转载全部或者部分内容。

本说明书内容将不断更新、修正，但产品功能在不断升级难免存在实物与说明书稍有不符的情况，恕不另行通知。

请用户以所购产品实物为准，并可通过www. 下载或销售渠道索取最新版本的说明书。

更改履历次更改日期更改后版次更改原因备注：目录1．安全指示 (1)2．注意事项 (1)2.1接收和检查设备 (1)2.2运输 (1)2.3标志 (1)3．ANHF简介 (2)3.1ANHF参照标准 (2)3.2型号说明 (2)3.3电气性能 (2)4．系统安装 (3)4.1安装线缆 (3)4.2使用条件 (3)4.3电气安装 (4)4.3.1正常使用的电气条件 (4)5．操作说明 (4)5.1启动前的准备工作 (4)5.2.1安装检查 (4)5.2.2相序检查 (4)5.2启动 (4)6．维护 (4)6.1日常维护 (4)6.2定期维护 (4)7．故障排查 (5)8．售后服务 (5)──────────────────────────────────────────1．安全指示对ANHF谐波滤波器（下文简称ANHF）内部进行操作之前，要确保ANHF处于断电状态，或是佩戴绝缘手套进行简单操作！不要尝试在运行中的ANHF上进行维护！切断所有电压，等待至少3分钟，确保电容器完全放电完成后再进行后续维护。

在潮湿情况下，人体电阻会下降，此时可能有危险的大电流通过人体。

不要在潮湿的地方检修ANHF。

当在不可避免的潮湿环境下操作时，必须站在一块干燥的橡皮垫或干木板上，并佩戴绝缘手套，保持衣服干燥，且不要单独操作。

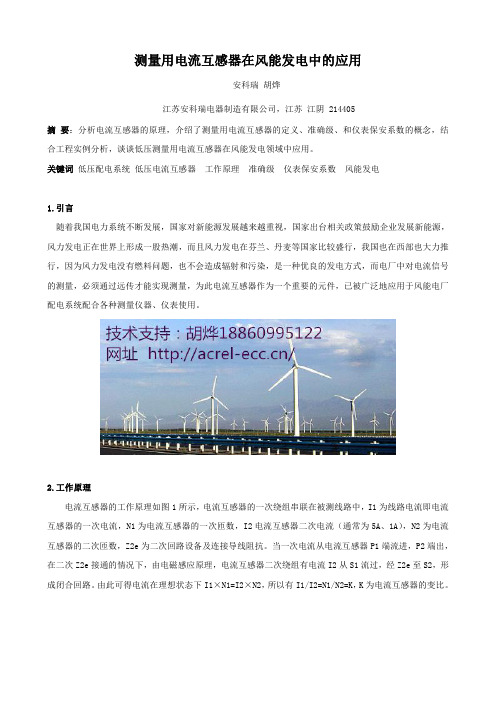

测量用电流互感器在风能发电中的应用安科瑞胡烨江苏安科瑞电器制造有限公司，江苏江阴214405摘要：分析电流互感器的原理，介绍了测量用电流互感器的定义、准确级、和仪表保安系数的概念，结合工程实例分析，谈谈低压测量用电流互感器在风能发电领域中应用。

关键词低压配电系统低压电流互感器工作原理准确级仪表保安系数风能发电1.引言随着我国电力系统不断发展，国家对新能源发展越来越重视，国家出台相关政策鼓励企业发展新能源，风力发电正在世界上形成一股热潮，而且风力发电在芬兰、丹麦等国家比较盛行，我国也在西部也大力推行，因为风力发电没有燃料问题，也不会造成辐射和污染，是一种优良的发电方式，而电厂中对电流信号的测量，必须通过远传才能实现测量，为此电流互感器作为一个重要的元件，已被广泛地应用于风能电厂配电系统配合各种测量仪器、仪表使用。

2.工作原理电流互感器的工作原理如图1所示，电流互感器的一次绕组串联在被测线路中，I1为线路电流即电流互感器的一次电流，N1为电流互感器的一次匝数，I2电流互感器二次电流（通常为5A、1A），N2为电流互感器的二次匝数，Z2e为二次回路设备及连接导线阻抗。

当一次电流从电流互感器P1端流进，P2端出，在二次Z2e接通的情况下，由电磁感应原理，电流互感器二次绕组有电流I2从S1流过，经Z2e至S2，形成闭合回路。

由此可得电流在理想状态下I1×N1=I2×N2，所以有I1/I2=N1/N2=K，K为电流互感器的变比。

图13.测量用电流互感器的选型3.1测量用电流互感的先关概念3.1.1测量用电流互感器是为指示仪表、积分仪表和其他类似电器提供电流的电流互感器。

3.1.2测量用电流互感器广泛用于对低压配电系统电流的测量，主要准确（对电流互感器给定的等级）级有：0.1、0.2、0.5、1等，其相应的准确级在国家标准中的要求见表1。

表1电流误差限值3.1.3仪表保安系数是指实际电流与电流互感器额定电流之比值，用FS表示。

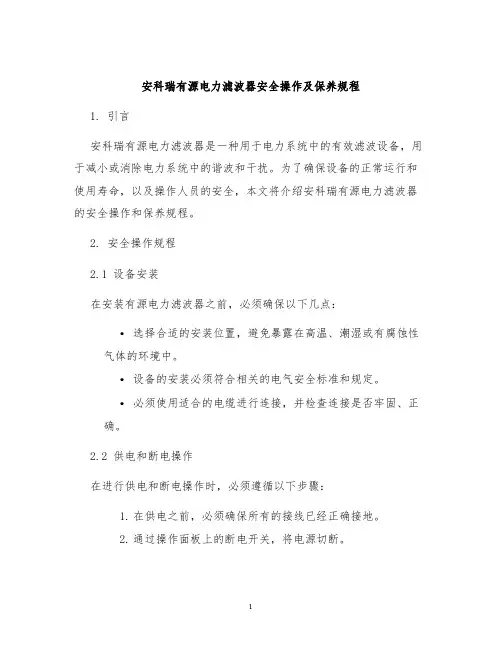

安科瑞有源电力滤波器安全操作及保养规程1. 引言安科瑞有源电力滤波器是一种用于电力系统中的有效滤波设备，用于减小或消除电力系统中的谐波和干扰。

为了确保设备的正常运行和使用寿命，以及操作人员的安全，本文将介绍安科瑞有源电力滤波器的安全操作和保养规程。

2. 安全操作规程2.1 设备安装在安装有源电力滤波器之前，必须确保以下几点：•选择合适的安装位置，避免暴露在高温、潮湿或有腐蚀性气体的环境中。

•设备的安装必须符合相关的电气安全标准和规定。

•必须使用适合的电缆进行连接，并检查连接是否牢固、正确。

2.2 供电和断电操作在进行供电和断电操作时，必须遵循以下步骤：1.在供电之前，必须确保所有的接线已经正确接地。

2.通过操作面板上的断电开关，将电源切断。

3.当需要重新供电时，先开启电源，并等待设备启动完成后进行操作。

2.3 操作面板使用安科瑞有源电力滤波器的操作面板上配有各种按钮和指示灯，必须正确使用和操作。

以下是一些基本操作：•按下启动按钮，设备将开始运行。

•按下停止按钮，设备将停止运行。

•按下复位按钮，可以恢复设备的初始状态。

•遵循设备的操作手册，正确理解和使用各种指示灯的含义。

2.4 预防电击和触摸操作在操作设备时，为了避免电击和触摸事故，必须采取一些预防措施：•使用绝缘手套、绝缘鞋等个人防护设备。

•不要触摸设备的裸露部分，必要时戴上绝缘手套才进行操作。

•使用专用工具进行设备操作，避免使用金属工具。

•定期检查设备的绝缘性能，确保设备的安全运行。

3. 保养规程3.1 日常检查为了保障有源电力滤波器的正常运行，必须定期进行以下日常检查：•检查设备的外观是否完好无损，如有发现损坏或者松动的地方，及时予以修复和固定。

•检查设备的通风口是否清洁，确保设备散热良好。

•检查设备的连接线路是否牢固，如有松动或损坏，需予以修复。

•检查设备的指示灯是否正常工作，如有发现异常，应及时处理。

3.2 定期维护除了日常检查之外，还需要定期进行设备的维护工作。

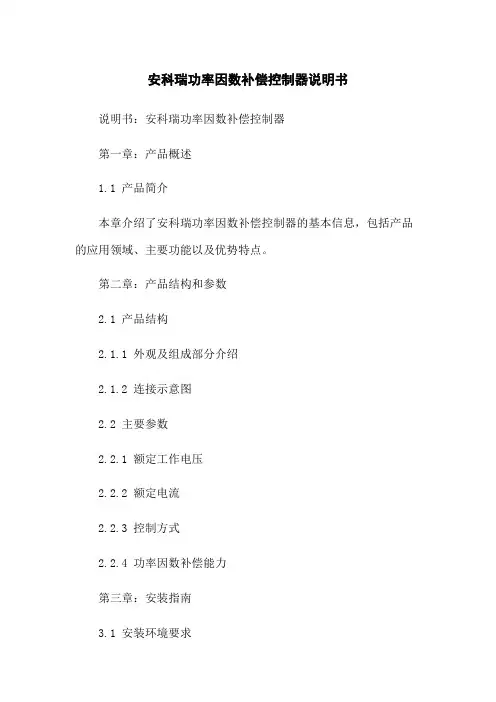

安科瑞功率因数补偿控制器说明书说明书：安科瑞功率因数补偿控制器第一章：产品概述1.1 产品简介本章介绍了安科瑞功率因数补偿控制器的基本信息，包括产品的应用领域、主要功能以及优势特点。

第二章：产品结构和参数2.1 产品结构2.1.1 外观及组成部分介绍2.1.2 连接示意图2.2 主要参数2.2.1 额定工作电压2.2.2 额定电流2.2.3 控制方式2.2.4 功率因数补偿能力第三章：安装指南3.1 安装环境要求3.1.1 温度要求3.1.2 湿度要求3.1.3 环境振动要求3.2 安装步骤3.2.1 安装位置选择3.2.2 接线安装第四章：使用说明4.1 产品启动与关闭4.2 参数设置4.2.1 基本参数设置4.2.2 定时任务设置4.2.3 报警参数设置4.3 功能操作4.3.1 数据查询4.3.2 曲线显示4.3.3 报警处理第五章：故障排除5.1 常见故障及解决方法5.1.1 电源故障5.1.2 通信故障5.1.3 控制器故障5.2 联系方式与技术支持5.3 常见问题解答第六章：附件6.1 产品连接线图6.2 配套软件使用说明6.3 质保卡第七章：法律名词及注释7.1 功率因数补偿7.2 电压稳定器7.3 无功功率7.4 电力电子技术附件：1.产品连接线图2.配套软件安装说明3.质保卡法律名词及注释：1.功率因数补偿：通过调整电网上流过去的电流与有用功之间的相位差来提高功率因数的技术。

2.电压稳定器：一种用于调节电网电压的设备，能够将输入电压调整为稳定的输出电压。

3.无功功率：在交流电路中，因电流与电压之间存在相位差而不做功的功率。

4.电力电子技术：应用电子元器件和器件的基本原理和技术，用于发电、输电、配电和用电等方面的电力系统的技术。

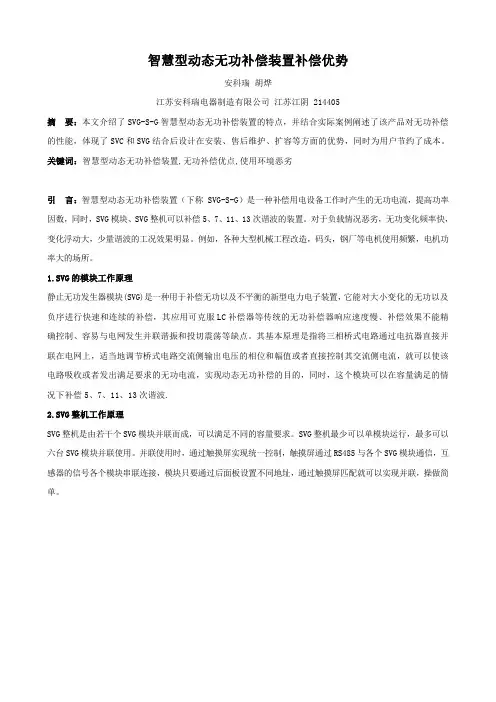

智慧型动态无功补偿装置补偿优势安科瑞胡烨江苏安科瑞电器制造有限公司江苏江阴214405摘要：本文介绍了SVG-S-G智慧型动态无功补偿装置的特点，并结合实际案例阐述了该产品对无功补偿的性能，体现了SVC和SVG结合后设计在安装、售后维护、扩容等方面的优势，同时为用户节约了成本。

关键词：智慧型动态无功补偿装置,无功补偿优点,使用环境恶劣引言：智慧型动态无功补偿装置（下称SVG-S-G）是一种补偿用电设备工作时产生的无功电流，提高功率因数，同时，SVG模块、SVG整机可以补偿5、7、11、13次谐波的装置。

对于负载情况恶劣，无功变化频率快，变化浮动大，少量谐波的工况效果明显。

例如，各种大型机械工程改造，码头，钢厂等电机使用频繁，电机功率大的场所。

1.SVG的模块工作原理静止无功发生器模块(SVG)是一种用于补偿无功以及不平衡的新型电力电子装置，它能对大小变化的无功以及负序进行快速和连续的补偿，其应用可克服LC补偿器等传统的无功补偿器响应速度慢、补偿效果不能精确控制、容易与电网发生并联谐振和投切震荡等缺点。

其基本原理是指将三相桥式电路通过电抗器直接并联在电网上，适当地调节桥式电路交流侧输出电压的相位和幅值或者直接控制其交流侧电流，就可以使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的，同时，这个模块可以在容量满足的情况下补偿5、7、11、13次谐波.2.SVG整机工作原理SVG整机是由若干个SVG模块并联而成，可以满足不同的容量要求。

SVG整机最少可以单模块运行，最多可以六台SVG模块并联使用。

并联使用时，通过触摸屏实现统一控制，触摸屏通过RS485与各个SVG模块通信，互感器的信号各个模块串联连接，模块只要通过后面板设置不同地址，通过触摸屏匹配就可以实现并联，操做简单。

SVG的整柜图片SVG-S-G的工作原理智慧型动态无功补偿装置模块（SVC-S-G）是在SVG模块的基础上添加了SVC功能模块。

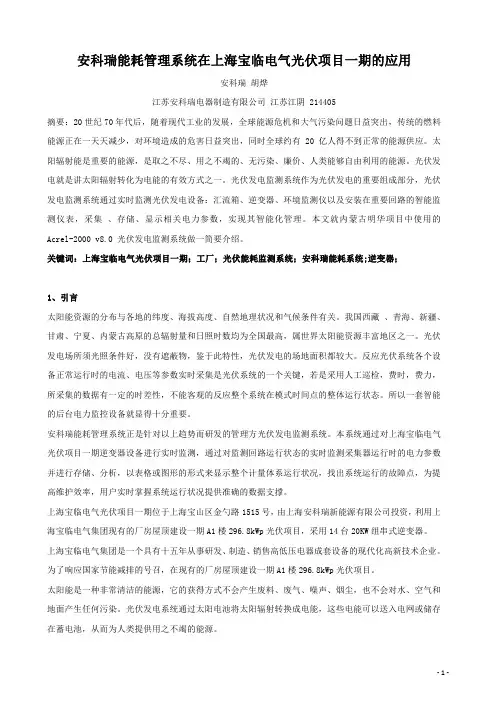

安科瑞能耗管理系统在上海宝临电气光伏项目一期的应用安科瑞胡烨江苏安科瑞电器制造有限公司江苏江阴214405摘要：20世纪70年代后，随着现代工业的发展，全球能源危机和大气污染问题日益突出，传统的燃料能源正在一天天减少，对环境造成的危害日益突出，同时全球约有20亿人得不到正常的能源供应。

太阳辐射能是重要的能源，是取之不尽、用之不竭的、无污染、廉价、人类能够自由利用的能源。

光伏发电就是讲太阳辐射转化为电能的有效方式之一。

光伏发电监测系统作为光伏发电的重要组成部分，光伏发电监测系统通过实时监测光伏发电设备：汇流箱、逆变器、环境监测仪以及安装在重要回路的智能监测仪表，采集、存储、显示相关电力参数，实现其智能化管理。

本文就内蒙古明华项目中使用的Acrel-2000v8.0光伏发电监测系统做一简要介绍。

关键词：上海宝临电气光伏项目一期；工厂；光伏能耗监测系统；安科瑞能耗系统;逆变器；1、引言太阳能资源的分布与各地的纬度、海拔高度、自然地理状况和气候条件有关。

我国西藏、青海、新疆、甘肃、宁夏、内蒙古高原的总辐射量和日照时数均为全国最高，属世界太阳能资源丰富地区之一。

光伏发电场所须光照条件好，没有遮蔽物，鉴于此特性，光伏发电的场地面积都较大。

反应光伏系统各个设备正常运行时的电流、电压等参数实时采集是光伏系统的一个关键，若是采用人工巡检，费时，费力，所采集的数据有一定的时差性，不能客观的反应整个系统在模式时间点的整体运行状态。

所以一套智能的后台电力监控设备就显得十分重要。

安科瑞能耗管理系统正是针对以上趋势而研发的管理方光伏发电监测系统。

本系统通过对上海宝临电气光伏项目一期逆变器设备进行实时监测，通过对监测回路运行状态的实时监测采集器运行时的电力参数并进行存储、分析，以表格或图形的形式来显示整个计量体系运行状况，找出系统运行的故障点，为提高维护效率，用户实时掌握系统运行状况提供准确的数据支撑。

上海宝临电气光伏项目一期位于上海宝山区金勺路1515号，由上海安科瑞新能源有限公司投资，利用上海宝临电气集团现有的厂房屋顶建设一期A1楼296.8kWp光伏项目，采用14台20KW组串式逆变器。

安科瑞ANAPF有源电力滤波器，谐波治理装置模块化安装优势安科瑞王志彬摘要：本文介绍了ANAPF有源滤波器模块化设计的特点，并结合实际应用介绍了抽屉式APF模块在柜体内的安装指引，以及壁挂式APF模块挂墙安装的方式，体现了模块化设计在安装、售后维护、扩容等方面的优势，同时为用户节约了成本。

关键词：有源滤波器抽屉式壁挂式模块化特点安装优势引言：ANAPF有源滤波器是一种常用的用于谐波治理的产品，目前市场上大部分都是柜体式的产品，柜体式设计方案存在生产效率低，安装及售后服务不方便、无法扩容、成本高等缺陷，有时严重影响客户交期，为此模块式设计方案可以解决上述问题。

1.ANAPF有源滤波器的工作原理ANAPF有源电力滤波器(以下简称APF)并联在含谐波负载的低压配电系统中，能够对动态变化的谐波电流进行快速实时的跟踪和补偿。

其原理为：ANAPF系列有源电力滤波器通过CT采集系统谐波电流，经控制器快速计算并提取各次谐波电流的含量，产生谐波电流指令，通过功率执行器件产生与谐波电流幅值相等方向相反的补偿电流，并注入电力系统中，从而抵消非线性负载所产生的谐波电流。

（上图为ANAPF有源电力滤波器原理图）2.APF模块的介绍APF模块化设计根据安装方式分为两种：抽屉式模块和壁挂式模块2.1抽屉式模块：外形尺寸485×610×275（宽*深*高）额定电流：30A50A额定电压:AC380V接线方式:三相三线或三相四线进线方式：后进后出额定频率：50Hz模块壳体颜色：RAL9004防护等级：IP20质量：50KG2.2壁挂式模块：外形尺寸485×275×610（宽*深*高）额定电流：30A50A额定电压:AC380V接线方式:三相三线或三相四线进线方式：上进上出额定频率：50Hz模块壳体颜色：RAL7035防护等级：IP20质量：50KG单个模块最大容量达50A，可单独安装使用，壁挂式模块适用于负荷容量较小或场地紧凑的场合，可直接挂在墙上，也可根据实际容量、柜体尺寸要求，采用合适的模块数量挂在柜体中，通过并机满足客户谐波容量需求。
