基于plc的四层电梯控制系统设计课设电梯是现代城市中不可或缺的交通工具之一。
电梯的安全性、效率以及舒适性对于居民的生活质量有着重要的影响。
因此，电梯的控制系统必须设计得稳定可靠，能够满足不同场景的需求。
本文将介绍一种基于PLC的四层电梯控制系统设计，旨在提高电梯的运行效率和安全性。
一、电梯控制系统的组成电梯控制系统由电梯主机、电梯控制器、电梯按钮、电梯门机和电梯轿厢组成。
电梯主机负责电梯的上下运行，电梯控制器负责控制电梯的运行和安全保护，电梯按钮负责控制电梯的上下运行和开关门，电梯门机负责开关电梯门，电梯轿厢则负责承载乘客。
二、PLC的基本原理PLC（Programmable Logic Controller）是一种用于工业自动化控制的计算机控制系统。
它可以接收来自传感器、执行器和其他外部设备的输入信号，进行逻辑处理，然后输出控制信号以控制设备的运行。
PLC具有高速、可靠、稳定、灵活等特点，是工业控制中最常见的控制器之一。
三、四层电梯控制系统的设计1.硬件设计本设计采用三菱FX3U-32MT/DSSPLC作为控制器，控制器通过模拟量输入模块FX2N-4AD和模拟量输出模块FX2N-4DA与电梯主机、电梯门机和电梯按钮进行通信。
同时，为了保证电梯的安全性，本设计还采用了光电开关、限位开关、紧急停止按钮等多种安全保护装置。
2.软件设计本设计采用GX Developer软件进行编程设计。
为了保证电梯的安全性和运行效率，本设计采用了以下几种控制策略：（1）电梯轿厢的定位控制：当电梯轿厢到达某一层时，通过限位开关检测位置信号，控制电梯轿厢停止在正确的位置上。
（2）电梯的上下控制：当乘客按下电梯按钮时，PLC接收到信号后，控制电梯轿厢上下运动。
在电梯轿厢到达目标楼层时，PLC控制电梯门机打开门，乘客进出电梯。
（3）电梯的安全保护控制：当电梯出现异常情况时，如电梯超载或者电梯门未关闭，PLC会立即停止电梯的运行，并通过报警装置提醒乘客注意安全。
电气与电子信息工程学院《电气控制与PLC实训》设计报告名称：三菱PLC四层电梯控制专业名称：电气工程及其自动化班级： 2222级学号：222222222222 姓名：路人甲指导教师：111111、333333设计时间：22222.4.28-222222.5.11设计地点： PLC实验室电气控制与PLC实训成绩评定表指导教师签字：设计任务书2013～2014 学年第2学期学生姓名：专业班级：电气工程及其自动化班指导教师：工作部门：电气与电子信息工程学院一、设计题目课题1 ：.电动机的综合控制方向课题2 ：竟猜抢答系统的设计方向课题3 ：交通灯控制方向课题4 ：电梯控制方向课题5 ：喷泉或彩灯控制方向二、设计内容（含技术指标）1、用PLC实现四台以上电动机综合控制，要求模拟实际的工况，包括电机的顺序控制、电机的连锁和互锁控制，电机间的逻辑联系应具有一定的复杂程度，画出主电路和接线图，接好线，编程并进行调试。
2、用PLC实验装置设计竟猜抢答系统，要求不少于5组，有必要的组号显示、记时显示和模拟记分系统，有优先抢答功能，画出主电路和接线图，接好线，编程并进行调试。
3、用PLC实现各种路口的交通信号灯控制，要求与实际交通灯工作情况基本相符，具有必要显示和通过外部设备进行设定功能，画出主电路和接线图，接好线，编程并进行调试。
4、用PLC实现电梯控制，要求与实际基本相符，电梯层数不少于4层，画出主电路和接线图，接好线，编程并进行调试。
5、用PLC实现喷泉控制，要求花样不少于6种，能自动循环、单循环、和手动控制，画出主电路和接线图，接好线，编程并进行调试。
6、同组同学要求不能完全重复，必须有自己的亮点，对思路新颖的、和用到更多功能指令的有加分。
7、所有小组均应在开题的过程中，由指导老师对与题目相关的具体的设计控制要求进行审核。
四、基本要求设计报告：不少于5000字，Ａ４幅面，统一复印封面。
①封面、设计任务书②目录1）方案选择，方案论证（综述、任务详解及设计思路，PLC选型等）2）系统硬件设计（系统功能及原理、系统组成框图、器件选择、电路原理图、I/O 分配及接线）3）系统软件设计（各软件模块的功能，梯形图及说明）4）系统调试（调试步骤、方法及调试过程中的问题及如何解决等）5）结果分析及展望（最后的结果成功点和不足之处、总结及改进等）③附录---参考文献五、设计考核办法与成绩评定根据过程、报告、答辩等确定设计成绩，成绩按得分0～100分，可分为优、良、中、六、参考资料[1]李仁主编，电气控制，北京：机械工业出版社，2000[2]陈立定等主编，电气控制与可编程控制器，广州：华南理工大学出版社，2001[3]王仁祥主编，常用低压电器原理及其控制技术，北京：机械工业出版社，2002[4]郑萍主编，现代电气控制技术，重庆：重庆大学出版社，2001[5] 佟为明等编，低压电器继电器及其控制系统，哈尔滨：哈尔滨工业大学出版社，2000[6] 王海，李洪奎，刘晓。

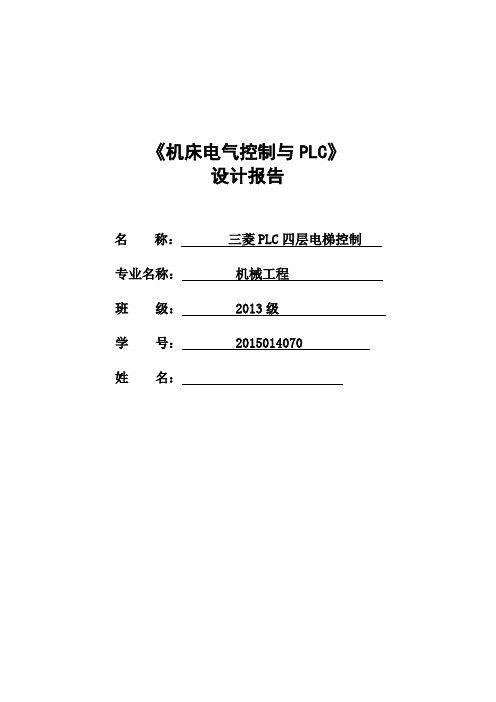

《机床电气控制与PLC》设计报告名称：三菱PLC四层电梯控制专业名称：机械工程班级： 2013级学号： **********姓名：一、电梯输入信号及其意义1、位置信号位置信号由安装于电梯停靠位置的4个传感器SQ1～SQ4产生。
平时为OFF，当电梯运行到该位置时ON。
2、指令信号指令信号有4个，分别由“一至四”（K7～K10）4个指令按钮产生。
按某按钮，表示电梯内乘客欲往相应楼层。
3、呼梯信号呼梯信号有6个，分别由K1～K6个呼梯按钮产生。
按呼梯按钮，表示电梯外乘客欲乘电梯。
例如，按K3则表示二楼乘客欲往上，按K4则表示三楼乘客欲往下。
二、电梯输出信号及其意义1、运行方向信号运行方向信号有两个，由两个箭头指示灯组成，显示电梯运行方向。
2、指令登记信号指令登记信号有4个，分别由L11～L14个指示灯组成，表示相应的指令信号已被接受（登记）。
指令执行完后，信号消失（消号）。
例如，电梯在二楼，按“三”表示电梯内乘客欲往三楼，则L12亮表示该要求已被接受。
电梯向上运行到三楼停靠，此时L12灭。
3、呼梯登记信号呼梯登记信号有6个，分别由L1～L6个指示灯组成，其意义与上述指令登记信号相类似。
三、输入输出分配表输入信号有：内呼信号4个，外呼信号6个，开关门信号2个，轿厢平层信号4个共计14个。
输出信号有：内呼信号指示4个，外呼信号指示6个，轿厢上下行2个，轿厢上下行指示2个，门电机开关2个，共计16个。
表2-1 四层电梯控制I/O分配表四、 PLC接线图图3-2为PLC输入输出接线图。
X000～X015为输入信号，Y000～Y017为输出信号，其中输入端的公共端COMI接地，输出端的公共端COMⅡ接+24V电源。
图2-1 PLC接线图五、程序流程图假设电梯停于一楼，此时如果按下三楼向上按钮，电梯上行。
如果在上行过程中如果按下二楼向上按钮，则先停于二楼，再上行至三楼。
如果在上行过程中按下二楼向下按钮，由于是反向信号，所以电梯先去三楼，所有的上行信号均响应以后再响应下行信号。

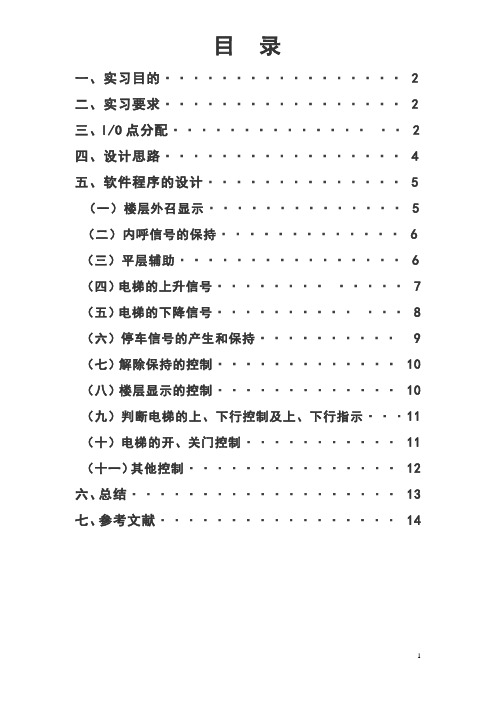

目录一、实习目的﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 2二、实习要求﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 2三、I/O点分配﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 2四、设计思路﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 4五、软件程序的设计﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 5 （一）楼层外召显示﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 5（二）内呼信号的保持﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 6（三）平层辅助﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 6（四）电梯的上升信号﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 7（五）电梯的下降信号﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 8（六）停车信号的产生和保持﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 9（七）解除保持的控制﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 10（八）楼层显示的控制﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 10（九）判断电梯的上、下行控制及上、下行指示﹒﹒﹒11（十）电梯的开、关门控制﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 11（十一）其他控制﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 12六、总结﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 13七、参考文献﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒﹒ 14四层货运电梯PLC控制程序一、实习目的：通过对该程序的调试，进一步深化所学知识，掌握一般性复杂程序的编程、调试。
熟练掌握PLC程序的编制方法。
二、实习内容本题目主要从控制原理上解决电梯控制的基本要求,要求设计并调试满足如下要求的梯形图程序：1.电梯运行到位后具有手动和自动关门功能；自动关门指按上升或下降键之后，电梯上升之前，能自动关门到位才上升。
2.自动判别电梯运行方向，并作出电梯正在上行或下降的指示。
3.指示召唤信号，楼层到达指示。
4.梯在无人值守情况下自动工作。
三、I/O点分配用PLC编程四层简易电梯控制系统。
电梯的上、下行由一台电动机拖动，电动机正转为电梯上升，反转为下降。
一层有上升呼叫按钮和上呼指示灯，二层有上升呼叫按钮和上呼指示灯以及下降呼叫按钮和下降指示灯，三层有上升呼叫按钮和上升指示灯以及下降呼叫按钮和下降指示灯，四层有下降呼叫按钮和下降指示灯。
目录摘要 (1)第一章绪论 (2)1.1 引言 (2)1.2 概述 (3)1.2.1 电梯的组成 (3)1.2.2 电梯的工作原理 (3)1.2.3 PLC定义 (4)1.2.4 PLC的产生与发展 (4)1.2.5 PLC未来展望 (5)1.2.6 PLC的特点 (5)1.2.7 PLC的应用领域 (7)1.2.8 PLC的基本结构 (8)1.2.9 PLC的工作原理 (9)1.2.10 常用的程序设计语言 (9)第二章课题的任务分析 (11)2.1 基于三菱FX2N系列PLC电梯控制系统分析 (11)2.1.1 概述 (11)2.1.2 电梯理想运行曲线 (11)2.1.3 电梯速度曲线 (12)2.1.4 电梯控制系统 (13)2.2 整体设计流程的确定 (14)第三章可编程控制器的机型选择 (14)3.1 PLC的I／O点数估算 (14)3.2 内存估计 (14)3.3 响应时间 (15)3.4 输入输出模块的选择 (15)3.5 机型的确定 (15)3.5.1 FX2N-48MR-001技术指标 (15)3.5.2 FX2N-48MR-001系列PLC的功能 (15)第四章硬件设计 (16)4.1 电梯模型介绍 (16)4.2 输入输出分配表 (16)4.3 PLC接线图 (17)第五章软件设计 (17)5.1 程序流程图 (17)5.2 程序语句 (19)5.2.1 外部信号输入存储程序 (19)5.2.2 轿厢停于某层时，所在楼层存于D0并用数码管显示程序 (22)5.2.3 比较判断轿厢上下行程序 (22)5.2.4 补充程序 (24)5.2.5 开关门程序 (24)5.2.6 轿厢上行程序 (26)5.2.7 轿厢下行程序 (26)第六章程序调试、运行 (28)6.1 程序调试 (29)6.2 程序运行过程中出现的问题及调试 (29)6.3 程序最终运行情况 (30)6.4 PLC控制系统的外部干扰 (30)第七章总结 (31)结束语 (31)致谢 (32)摘要电梯在国民经济和生活中有着广泛的应用。

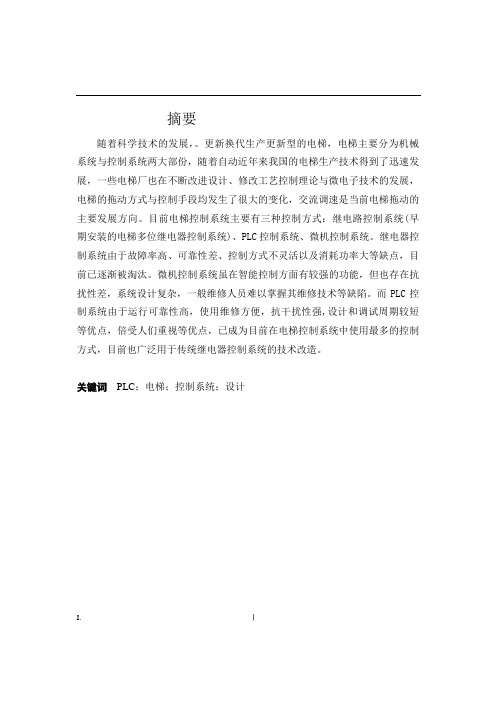

摘要随着科学技术的发展，。
更新换代生产更新型的电梯，电梯主要分为机械系统与控制系统两大部份，随着自动近年来我国的电梯生产技术得到了迅速发展，一些电梯厂也在不断改进设计、修改工艺控制理论与微电子技术的发展，电梯的拖动方式与控制手段均发生了很大的变化，交流调速是当前电梯拖动的主要发展方向。
目前电梯控制系统主要有三种控制方式：继电路控制系统(早期安装的电梯多位继电器控制系统)、PLC控制系统、微机控制系统。
继电器控制系统由于故障率高、可靠性差、控制方式不灵活以及消耗功率大等缺点，目前已逐渐被淘汰。
微机控制系统虽在智能控制方面有较强的功能，但也存在抗扰性差，系统设计复杂，一般维修人员难以掌握其维修技术等缺陷。
而PLC控制系统由于运行可靠性高，使用维修方便，抗干扰性强,设计和调试周期较短等优点，倍受人们重视等优点，已成为目前在电梯控制系统中使用最多的控制方式，目前也广泛用于传统继电器控制系统的技术改造。
关键词PLC；电梯；控制系统；设计I.ⅠAbstractAlong with science's and technology's development, the recent years, our country's elevator production technology obtained the rapidly expand. Some elevator factory unceasingly is also improving the design, the revision craft. The renewal production renewal's elevator, the elevator mainly divides into the mechanical system and the control system two major parts, along with the automatic control theory and microelectronic technology's development, elevator's dragging way and the control method has had the very big change, the exchange velocity modulation is the current elevator dragging main development direction. At present the lift control system mainly has three control modes: Following electric circuit control system (“early installment elevator many black-white control system), PLC control system, microcomputer control system. Because the black-white control system the failure rate is high, the reliability is bad, control mode not nimble as well as consumed power big and so on shortcomings, at present has been eliminated gradually.Key words PLC, elevator, control system, design2目录摘要........................................................................................... 错误!未定义书签。
基于三菱PLC的四层电梯控制系统的设计-现在城市高层建筑耸立，而电梯则成为最重要的“交通工具”。
为了确保安全，提高可靠性能，可采用软件自动控制电梯运行。
选择PLC控制，一方面线路简化，便于随时更改；另一方面便于自动检测与报警。
本设计以四层电梯为例，从载客电梯实际操作出发，兼顾递推功能，确保了电梯运行的安全性。
【关键词】可编程控制器PLC 四层电梯现在高楼林立，而电梯则已经成为最重要的垂直“交通工具”。
由于电梯的特殊性，其安全性、稳定性以及软件控制更需要首先考虑。
在工厂自动化过程中，而可编程控制器PLC已经大量运用，包括电化、生成乃至管理运输等，其性能的稳定性、安全性也已得到证明。
本文以四层电梯为例，着重谈谈三菱PLC控制系统的设计。
根据实际，在设计中重点针对机械手控制系统进行研究和论证。
具体内容如下：一是选择四层电梯，以上下行控制、开关门控制以及内外呼叫控制为主；二是需要运用高质量、寿命长感应器的信号输入来实现PLC控制；运用SWOPC-FXGP/WIN-C编程软件编写PLC编程语言梯形图。
1 关于系统控制方案的确定以电动机为动力的电梯，按具体用途可以分为乘客电梯、载货电梯、观光电梯以及车辆电梯等，在系统自动控制过程中，其设计之前主要考虑以下几点：一是需要了解电梯硬件以及控制要求；二是确定控制细孔所需的输入、输出设备，具体包括开关、传感器、继电器等；三是根据I/O点数选择可编程控制器PLC 类型；四是分配输入输出点，编制输入输出端子的接线图；五是根据要求编写程序；六是测试输入程序；七是电梯整体联机调试。
这里以四层电梯为例，针对自动控制系统设计具体方案如下： 1.1 开门控制为了保证电梯安全性，因而其开、关信号以及故障报警信号是互锁的。
通俗地说，也就是当开、关信号都无法正常运行时，其报警信号应该正处于有效时间。
而当某一层楼指示灯亮时，则表示该层正处于开门、关门或者延时状态。
根据控制要求，假设有乘客按下某层呼叫建，这是亮的是与之相对应的指示灯，但是电梯却还有一段时间才能启动，因而在呼叫信号设计中需要一直保持到电梯运行到相应位置，其信号才消除。
三菱的PLC控制四层电梯的程序（1）电梯上行设计要求：●当电梯停于1f或2f，3f呼叫时，则上行，到3f的行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭；●当电梯停于1f，2f呼叫，则上行，到2f的行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭；●当电梯停于1f，2f，3f同时呼叫，电梯上行到2f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续上行到3f行程开关控制停止；●当电梯停于1f，3f，4f同时呼叫时，电梯上行到3f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续上行到4f行程开关控制停止；●当电梯停于1f，2f，4f同时呼叫时，电梯上行到2f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续上行到4f行程开关控制停止；●当电梯停于1f，2f，3f，4f同时呼叫时，电梯上行到2f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续上行到3f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续上行到4f行程开关控制停止；●电梯停于2f，3f和4f同时呼叫，电梯上行到3f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续上行到4f行程开关控制停止；●当电梯停于1f或2f或3f时，4f呼叫，则上行到4f行程开关控制后停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭。
（2）电梯下行设计要求：●当电梯停于4f或2f，3f呼叫时，则下行，到2f的行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭；●当电梯停于4f，3f呼叫，则下行，到3f的行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭；●c、当电梯停于4f，2f，3f同时呼叫，电梯下行到3f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续下行到2f行程开关控制停止；●当电梯停于4f，3f，1f同时呼叫时，电梯下行到3f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续下行到1f行程开关控制停止；●当电梯停于4f，2f，1f同时呼叫时，电梯下行到2f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续下行到1f行程开关控制停止；●当电梯停于4f，3f，2f，1f同时呼叫时，电梯下行到3f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续下行到2f，行程开关控制停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭，继续下行到1f行程开关控制停止；●当电梯停于4f或3f或2f时，1f呼叫，则下行到1f后停止，同时，轿厢门与厅门打开，3秒后，轿厢门与厅门关闭。
实验十五四层电梯控制一、实验目的1.掌握复杂输入输出控制系统的程序编程技巧2.掌握四层电梯控制系统的接线、调试、操作二、实验设备序号名称型号与规格数量备注1 网络型可编程控制器高级实验装置THORM-D 12 实验挂箱CM28 13 实验导线3号若干4 通讯电缆USB 15 计算机 1 自备三、控制要求1.总体控制要求：电梯由安装在各楼层电梯口的上升下降呼叫按钮（U1、U2、U3、D1、D2、D3），电梯轿厢内楼层选择按钮（S1、S2、S3、S4），各楼层到位行程开关（SQ1、SQ2、SQ3、SQ4）组成。
电梯自动执行呼叫。
2.电梯在上升的过程中只响应向上的呼叫，在下降的过程中只响应向下的呼叫，电梯向上或向下的呼叫执行完成后再执行反向呼叫。
3.电梯停止运行等待呼叫时，同时有不同呼叫时，谁先呼叫执行谁。
4.具有呼叫记忆、内选呼叫指示功能。
四、功能指令使用及程序流程图1.较复杂逻辑程序的编写方法在编写较复杂逻辑程序时，应遵循以下原则及顺序：1）确定系统所需的动作及次序。
第一步是设定系统输入及输出数目，可由系统的输入及输出分立元件数目直接取得。
第二步是根据系统的控制要求，确定控制顺序、各器件相应关系以及作出何种反应。
2）将输入及输出器件编号每一输入和输出，包括定时器、计数器、内置继电器等都有一个唯一的对应编号，不能混用。
3）画出梯形图。
根据控制系统的动作要求，画出梯形图。
梯形图设计规则如下：a.触点应画在水平线上，不能画在垂直分支上。
应根据自左至右、自上而下的原则和对输出线圈的几种可能控制路径来画。
b.不包含触点的分支应放在垂直方向，不可放在水平位置，以便于识别触点的组合和对输出线圈的控制路径。
c.在有几个串联回路相并联时，应将触头多的那个串联回路放在梯形图的最上面。
在有几个并联回路相串联时，应将触点最多的并联回路放在梯形图的最左面。
这种安排，所编制的程序简洁明了，语句较少。
d.不能将触点画在线圈的右边，只能在触点的右边接线圈。
电气与电子信息工程学院《电气控制与PLC实训》设计报告名称：三菱PLC四层电梯控制专业名称：电气工程及其自动化班级： 2222级学号：222222222222 姓名：路人甲指导教师：111111、333333设计时间：22222.4.28-222222.5.11设计地点： PLC实验室电气控制与PLC实训成绩评定表指导教师签字：设计任务书2013～2014 学年第2学期学生姓名：专业班级：电气工程及其自动化班指导教师：工作部门：电气与电子信息工程学院一、设计题目课题1 ：.电动机的综合控制方向课题2 ：竟猜抢答系统的设计方向课题3 ：交通灯控制方向课题4 ：电梯控制方向课题5 ：喷泉或彩灯控制方向二、设计内容（含技术指标）1、用PLC实现四台以上电动机综合控制，要求模拟实际的工况，包括电机的顺序控制、电机的连锁和互锁控制，电机间的逻辑联系应具有一定的复杂程度，画出主电路和接线图，接好线，编程并进行调试。
2、用PLC实验装置设计竟猜抢答系统，要求不少于5组，有必要的组号显示、记时显示和模拟记分系统，有优先抢答功能，画出主电路和接线图，接好线，编程并进行调试。
3、用PLC实现各种路口的交通信号灯控制，要求与实际交通灯工作情况基本相符，具有必要显示和通过外部设备进行设定功能，画出主电路和接线图，接好线，编程并进行调试。
4、用PLC实现电梯控制，要求与实际基本相符，电梯层数不少于4层，画出主电路和接线图，接好线，编程并进行调试。
5、用PLC实现喷泉控制，要求花样不少于6种，能自动循环、单循环、和手动控制，画出主电路和接线图，接好线，编程并进行调试。
6、同组同学要求不能完全重复，必须有自己的亮点，对思路新颖的、和用到更多功能指令的有加分。
7、所有小组均应在开题的过程中，由指导老师对与题目相关的具体的设计控制要求进行审核。
四、基本要求设计报告：不少于5000字，Ａ４幅面，统一复印封面。
①封面、设计任务书②目录1）方案选择，方案论证（综述、任务详解及设计思路，PLC选型等）2）系统硬件设计（系统功能及原理、系统组成框图、器件选择、电路原理图、I/O 分配及接线）3）系统软件设计（各软件模块的功能，梯形图及说明）4）系统调试（调试步骤、方法及调试过程中的问题及如何解决等）5）结果分析及展望（最后的结果成功点和不足之处、总结及改进等）③附录---参考文献五、设计考核办法与成绩评定根据过程、报告、答辩等确定设计成绩，成绩按得分0～100分，可分为优、良、中、六、参考资料[1]李仁主编，电气控制，北京：机械工业出版社，2000[2]陈立定等主编，电气控制与可编程控制器，广州：华南理工大学出版社，2001[3]王仁祥主编，常用低压电器原理及其控制技术，北京：机械工业出版社，2002[4]郑萍主编，现代电气控制技术，重庆：重庆大学出版社，2001[5] 佟为明等编，低压电器继电器及其控制系统，哈尔滨：哈尔滨工业大学出版社，2000[6] 王海，李洪奎，刘晓。
电气与电子信息工程学院《电气控制与PLC实训》设计报告名称：三菱PLC四层电梯控制专业名称：电气工程及其自动化班级： 2222级学号：222222222222 姓名：路人甲指导教师：111111、333333设计时间：22222.4.28-222222.5.11设计地点： PLC实验室电气控制与PLC实训成绩评定表指导教师签字：设计任务书2013～2014 学年第2学期学生姓名：专业班级：电气工程及其自动化班指导教师：工作部门：电气与电子信息工程学院一、设计题目课题1 ：.电动机的综合控制方向课题2 ：竟猜抢答系统的设计方向课题3 ：交通灯控制方向课题4 ：电梯控制方向课题5 ：喷泉或彩灯控制方向二、设计内容（含技术指标）1、用PLC实现四台以上电动机综合控制，要求模拟实际的工况，包括电机的顺序控制、电机的连锁和互锁控制，电机间的逻辑联系应具有一定的复杂程度，画出主电路和接线图，接好线，编程并进行调试。
2、用PLC实验装置设计竟猜抢答系统，要求不少于5组，有必要的组号显示、记时显示和模拟记分系统，有优先抢答功能，画出主电路和接线图，接好线，编程并进行调试。
3、用PLC实现各种路口的交通信号灯控制，要求与实际交通灯工作情况基本相符，具有必要显示和通过外部设备进行设定功能，画出主电路和接线图，接好线，编程并进行调试。
4、用PLC实现电梯控制，要求与实际基本相符，电梯层数不少于4层，画出主电路和接线图，接好线，编程并进行调试。
5、用PLC实现喷泉控制，要求花样不少于6种，能自动循环、单循环、和手动控制，画出主电路和接线图，接好线，编程并进行调试。
6、同组同学要求不能完全重复，必须有自己的亮点，对思路新颖的、和用到更多功能指令的有加分。
7、所有小组均应在开题的过程中，由指导老师对与题目相关的具体的设计控制要求进行审核。
四、基本要求设计报告：不少于5000字，Ａ４幅面，统一复印封面。
①封面、设计任务书②目录1）方案选择，方案论证（综述、任务详解及设计思路，PLC选型等）2）系统硬件设计（系统功能及原理、系统组成框图、器件选择、电路原理图、I/O 分配及接线）3）系统软件设计（各软件模块的功能，梯形图及说明）4）系统调试（调试步骤、方法及调试过程中的问题及如何解决等）5）结果分析及展望（最后的结果成功点和不足之处、总结及改进等）③附录---参考文献五、设计考核办法与成绩评定根据过程、报告、答辩等确定设计成绩，成绩按得分0～100分，可分为优、良、中、六、参考资料[1]李仁主编，电气控制，北京：机械工业出版社，2000[2]陈立定等主编，电气控制与可编程控制器，广州：华南理工大学出版社，2001[3]王仁祥主编，常用低压电器原理及其控制技术，北京：机械工业出版社，2002[4]郑萍主编，现代电气控制技术，重庆：重庆大学出版社，2001[5] 佟为明等编，低压电器继电器及其控制系统，哈尔滨：哈尔滨工业大学出版社，2000[6] 王海，李洪奎，刘晓。
基于PLC的多轴控制研究[J]。
机械工程学报,2008, 6(4): 470-472.[7] 杨东, 黄永红, 张新华, 吉敬华. 用PLC基本指令实现自动运动定位控制的研究[J]. 微计算机信息, 2010, 26(2-1): 62-64。
[8] 秦琴，王忠庆.。
利用PLC的高速计数功能实现轴的精确定位控制.。
电气技术。
2009(3)。
[9] 陈婵娟, 薛恺. 基于PLC的步进电动机单双轴运动控制的实现. 机械设计与制造. 2009(3)。
[10] 杨涛, 王启江等。
基于PLC绕线机控制系统设计[J]。
组合机床与自动化加工技术， 2005(8)：58-59。
教研室主任：2222年2月22日目录一、方案选择及论证 (1)1.1 综述 (1)1.2 设计任务及要求 (1)1.3 设计思路 (2)1.3.1电梯输入信号及其意义 (2)1.3.2电梯输出信号及其意义 (2)1.4 可编程控制器的机型选择 (3)1.4.1 PLC的I／O点数估算 (3)1.4.2响应时间 (3)1.4.3输入输出模块的选择 (3)1.4.4机型的确定 (3)1.5 控制电路系统设计 (4)二、系统硬件设计 (5)2.1电梯模型介绍 (5)2.2输入输出分配表 (5)2.3 PLC接线图 (6)三、系统软件设计 (7)3.1程序流程图 (7)3.2 梯形图 (9)3.2.1外召唤信号登记及消除 (9)3.2.2内指令信号登记及消除 (10)3.2.3电梯的平层信号处理 (11)3.2.4选层定向及反向截梯 (11)3.2.5内指令外召唤信号的保持 (14)3.2.6各楼层停车信号 (16)3.2.7自动及手动开关门 (17)四、系统调试 (18)4.1 系统调试 (18)4.2 调试过程中出现的问题及解决办法 (19)4.3 程序最终调试运行情况 (19)五、结果分析及展望 (20)附录 (21)参考文献 (21)一、方案选择及论证1.1 综述随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。
电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分。
实际上电梯是根据外部呼叫信号以及自身控制规律等运行的，而呼叫是随机的，电梯实际上是一个人机交互式的控制系统，单纯用顺序控制或逻辑控制是不能满足控制要求的，因此，电梯控制系统采用随机逻辑方式控制。
目前电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。
从控制方式和性能上来说，这两种方法并没有太大的区别。
国内厂家大多选择第二种方式，其原因在于生产规模较小，自己设计和制造微机控制装置成本较高；而PLC可靠性高，程序设计方便灵活，抗干扰能力强、运行稳定可靠等特点，所以现在的电梯控制系统广泛采用可编程控制器来实现。
1.2 设计任务及要求通过软硬件的设计，系统需完成以下要求：（1）接收并登记电梯在楼层以外的所有指令信号、呼梯信号，给予登记并输出登记信号。
（2）根据最早登记的信号，自动判断电梯是上行还是下行，这种逻辑判断称为电梯的定向。
电梯的定向根据首先登记信号的性质可分为两种。
一种是指令定向，指令定向是把指令指出的目的地与当前电梯位置比较得出“上行”或“下行”结论。
例如，电梯在二楼，指令为一楼则向下行；指令为四楼则向上行。
第二种是呼梯定向，呼梯定向是根据呼梯信号的来源位置与当前电梯位置比较，得出“上行”或“下行”结论。
例如，电梯在二楼，三楼乘客要向下，则按AX3，此时电梯的运行应该是向上到三楼接乘客，所以电梯应向上。
（3）电梯接收到多个信号时，采用首个信号定向，同向信号先执行，一个方向任务全部执行完后再换向。
例如，电梯在三楼，依次输入二楼指令信号、四楼指令信号、一楼指令信号。
如用信号排队方式，则电梯下行至二楼→上行至四楼→下行至一楼。
而用同向先执行方式，则为电梯下行至二楼→下行至一楼→上行至四楼。
显然，第二种方式往返路程短，因而效率高。
（4）具有同向截车功能。
例如，电梯在一楼，指令为四楼则上行，上行中三楼有呼梯信号，如果该呼梯信号为呼梯向上（K5），则当电梯到达三楼时停站顺路载客；如果呼梯信号为呼梯向下（K4），则不能停站，而是先到四楼后再返回到三楼停站。
（5）一个方向的任务执行完要换向时，依据最远站换向原则。
例如，电梯在一楼根据二楼指令向上，此时三楼、四楼分别有呼梯向下信号。
电梯到达二楼停站，下客后继续向上。
如果到三楼停站换向，则四楼的要求不能兼顾，如果到四楼停站换向，则到三楼可顺向截车。
1.3 设计思路1.3.1电梯输入信号及其意义（1）位置信号位置信号由安装于电梯停靠位置的4个传感器SQ1～SQ4产生。
平时为OFF，当电梯运行到该位置时ON。
（2）指令信号指令信号有4个，分别由“一至四”（K7～K10）4个指令按钮产生。
按某按钮，表示电梯内乘客欲往相应楼层。
（3）呼梯信号呼梯信号有6个，分别由K1～K6个呼梯按钮产生。
按呼梯按钮，表示电梯外乘客欲乘电梯。
例如，按K3则表示二楼乘客欲往上，按K4则表示三楼乘客欲往下。
1.3.2电梯输出信号及其意义（1）运行方向信号运行方向信号有两个，由两个箭头指示灯组成，显示电梯运行方向。
（2）指令登记信号指令登记信号有4个，分别由L11～L14个指示灯组成，表示相应的指令信号已被接受（登记）。
指令执行完后，信号消失（消号）。
例如，电梯在二楼，按“三”表示电梯内乘客欲往三楼，则L12亮表示该要求已被接受。
电梯向上运行到三楼停靠，此时L12灭。
（3）呼梯登记信号呼梯登记信号有6个，分别由L1～L6个指示灯组成，其意义与上述指令登记信号相类似。
1.4 可编程控制器的机型选择1.4.1 PLC的I／O点数估算根据被控对象对PLC控制系统的技术指标和要求，确定用户所需的输入、输出设备，据此确定PLC的I／O点数。
在估算系统的I／O点数和种类时，要全面考虑输入、输出信号的个数，I／O信号类型(数字量／模拟量)，电流、电压等级，是否有其他特殊控制要求等因素。
以上统计的数据是一台PLC完成系统功能所必须满足的，但具体要确定I／0点数时则要按实际I／0点数，再向上附加20％～15％的备用量。
根据机型的选择，再对被控对象进行I／0点数的估算，根据被控对象I／O信号的点数，考虑留有15％～20％的备用量以调整和扩充。
估算出被控对象的I／0点总数，就可根据此点数选择相当的PLC。
I／0点数是衡量PLC规模大小的重要指标，选择相应规模的PLC需要留有余量。
1.4.2响应时间扫描周期和响应时间必须认真考虑。
可编程序控制器顺序扫描的工作方式使它不能可靠的接收持续时间小于扫描周期的输入信号。
1.4.3输入输出模块的选择来自现场的设备按钮、限位开关、行程开关等的电平信号并将其转换为机器内部电平信号，模块类型为直流和交流两种。
根据设备与模块之间的远近程度选择电压的大小，一般5V、12V、24V属低电平，传输距离不宜太远。
另外，高密度的输入模块如32点、64点，同时接通点数取决于输入电压和环境温度。
一般讲，同时接通点数不得超过60%。
系统的稳定性，必须考虑门槛电平(接通电平与关断电平之差)的大小。
门槛电平值越大，抗干扰能力越强，传输距离也就越远。
输出模块的任务是将机器内部电平信号转换为外部的控制信号。
频繁、电感性、低功率因数的负载，推荐使用晶闸管输出模块，但缺点是模块价格高，过载能力差。
输出模块优点是适用电压范围宽，导通压降损失小，价格便宜，缺点是寿命短，响应速度慢。
输出模块的电流值必须大于负载电流的额定值。
