电机接线图例讲解
- 格式:doc
- 大小:632.50 KB
- 文档页数:14

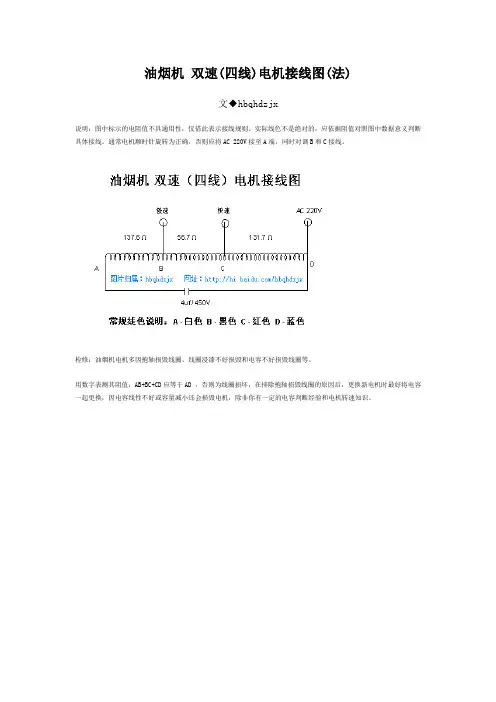

油烟机双速(四线)电机接线图(法)
文◆hbqhdzjx
说明:图中标示的电阻值不具通用性,仅借此表示接线规则。
实际线色不是绝对的,应依据阻值对照图中数据意义判断具体接线。
通常电机顺时针旋转为正确,否则应将AC 220V接至A端,同时对调B和C接线。
检修:油烟机电机多因抱轴损毁线圈、线圈浸漆不好损毁和电容不好损毁线圈等。
用数字表测其阻值:AB+BC+CD应等于AD ,否则为线圈损坏,在排除抱轴损毁线圈的原因后,更换新电机时最好将电容一起更换,因电容线性不好或容量减小还会损毁电机,除非你有一定的电容判断经验和电机转速知识。
献给电气自动化专业的同学(以后或许会用到)
1.基本的直接启动控制线路
按下启动按钮,KM线圈得电,KM常开辅助触点自锁,绿灯亮,电机运行;按下停止按钮,KM线圈失点,辅助触点复位,红灯亮,电机停止。
2 直接启动,延时停止
通过时间继电器作用,延时使回路断开。
3 控制电机正反转
使用双重互锁,采用复合按钮和2个接触器。
将2个接触器的常闭辅助触点相互串联在对方回路中,安全方便,避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用!
10 延边三角形降压启动
这个知道就行!!!
11 星三角降压启动
照片名称:星三角降压启动实物接线图
照片名称:星三角
照片名称:星三角启动控制线路图
照片名称:星三角
(这个很重要,也和简单,也很实用的降压启动,一般电机大于7.5千瓦,为了保护电压网就应该采取降压的方式。
)
12 自耦降压
这也是很使用的降压启动控制线路。
一般大于40千瓦的电机使用。
电动机正反转接线图及原理
电机的正反转原理图分为主回路跟控制回路,其根本远离是改变电源的两个相序实现电动机的正反转,控制回路主要是控制两个接触器的通断,实现两个接触器的主触点完成电动机的正转和反转,主要接线图如下:
主回路是使用工业380伏电压,用熔断器FU进行线路的保护,用热继电器进行过载保护,通过KM1和KM2两个接触器的主触点来改变电源的相序,实现电动机M的正反转,具体如图所示,当按下SB2,KM1线圈得电,KM1常开点闭合,KM1常开主触点闭合,电机正转,而右侧KM1的常闭触电断开,此时的KM2线圈是不得电的,KM2不能吸合,此时KM1和Km2是互锁,防止在KM1动作时候KM2动作造成相间短路。
同理当按下SB3时候,KM2线圈得电,KM2的常开触点闭合,KM2的常闭触点断开,KM2的常开主触点接通,KM1的常开主触点回复,电机实现反转!这是最基础的电机正反转线路,希望大家能会!。
三相异步电动机接线图和接线方法三相异步电动机接线图如下:
三相异步电动机接线方法有:三角形接法、星形接法。
第一种、星形接法是三相交流电源与三相用电器的一种接线方法。
把三相电源三个绕组的末端、X、Y、Z连接在一起,成为一公共点O,
从始端A、B、C引出三条端线。
是由频率相同、振幅相等而相位依次
相差120°的三个正弦电源以一定方式连接向外供电的系统。
电机星形接法时因为有中性点(电机一般都是三相对称负载所以一般不引出中性线),具体方法是电机的三相绕组的三条尾连接在一起,三条头接电源,这时有两种电压等级,即线电压和相电压,且线电压等于相电压的约1.73倍,线电流等于相电流。
第二种、三角形接法是将各相电源或负载依次首尾相连,并将每个相连的点引出,作为三相电的三个相线。
因接线形状似三角形,所以这种接法叫做三角形接法。
同样本来三角形接法的电机不能接成星形,(如果接成星形,这时相电压降低到约1.73倍,达不到正常功率,如果带额定负载,那么这时属于过载状态,时间一长也必然烧毁电机)。
电机调速原理及控制线路图解图1一、双速电机(鼠笼式三相交流异步电动机)1、双速电机的变极方法U1V1W1端接电源,U2V2W2开路,电动机为△接法(低速);U1V1W1端短接,U2V2W2端接电源为YY接法(高速)注意,变极时,调换相序,以保证变极调速以后,电动机转动方向不变。
图22、主电路: KM1主触点构成△接的低速接法。
KM2、KM3用于将U1V1W1端短接,并在U2V2W2端通入三相交流电源,构成YY接的高速接法。
3、控制电路图a电路中,按钮SB1实现低速起动和运行。
按钮SB2使KM2、KM3线圈通电自锁,用于实现YY变速起动和运行。
图b 电路在高速运行时,先低速起动,后高速(YY)运行,以减少启动电流。
双速电机控制电路图B分析1、选择开关SA合向高速→时间继电器KT线圈通电延时→KM1线圈通电,电动机M作低速启动。
KT延时时间到→KM1线圈断电复位→KM2、KM3线圈通电→电动机M作YY接法高速运行。
2、选择开关SA合向低速→KM1线圈通电,电动机M作低速转动。
3、选择开关SA合向0位时,电动机停止运行。
(二)、三速电机控制图41、变极原理三速电机定子有2套绕组,1套可作为△接法和YY接法的双速绕组,另1套为Y型接法的中速绕组。
2、主电路KM1主触点(4个)构成低速连接,其中W1U3接到W1点。
KM2主触点构成中速Y连接,此时U3W1断开以避免交流。
KM3、KM4主触点构成高建双星形连接(KM3构成Y点)控制电路SB1用于KM1的起停控制,SB2用于KM2的起停控制,SB3用于KM3和KM4的起停控制。
电机。
单相调速电机绕组接线图
单相调速电机绕组接线图
图例说明:
1.红色表示调速绕组 ,绿色表示付绕组(启动绕组).
表示主绕组单相电源接入端 .
表示付绕组电容接入端 .1.2.3 分别为快 ,中,慢三速。
?
4.具有抽头调速的单相电机采用整钦法,钦线顺序先主绕组再付绕组,后调速绕组。
HI L-2型接线(双速)
3 M
CD
2
a
L
T型16槽三速接
线
单相12槽nJ逆罩极绕组
红绿色为两个罩极绕纽,M 11为主绕组,
G为罩极公其端,F Z分别与G短接町实现正反转.
16槽三速L-速接线
O
a *
L-2型8槽二速接线图
L-2型8槽双速接线
1.L-1型调速绕组的经验计尊
叩 ” 36.8 T /H I
W X = K L <2P*W P ^―干 ----------- (匝〉
式中; '
W K ;主绕组每极匝数〈匝/极〉
K L :经验系数,一般取0.435 - 0. 485
m !降低后转速一般4极取1000. 780两
档
调速绕组线经略小于主绕俎.
2. Y 型调速绕组的经验计篦
K T : 一般取 1.52 - 1. 7
其它同上 2・L-2型调速统组的经验计宾
Wx = 2F*WFm"g(C3Ld 2?/rf
式中;
・矗:取值同LT 中乩 Wx = K T * K L * 2P<W PH . 式中:
36・ 8 Viil
®>
其它同上
1
2
G
调速绕组与主绕组串'并联改变主绕组阻抗获得调速目的.。

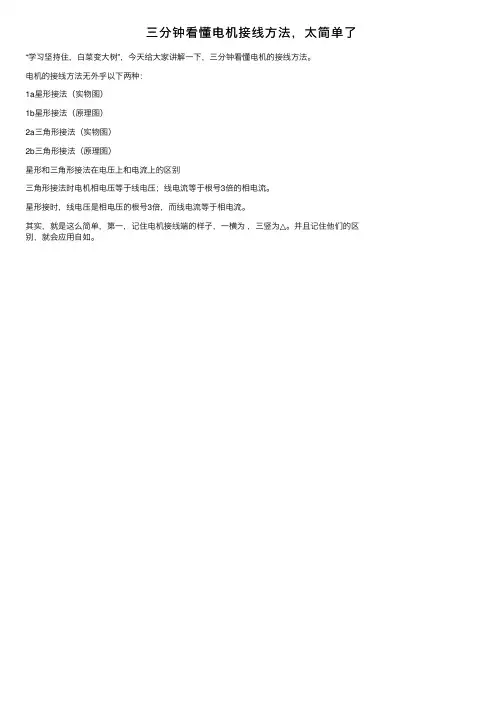

三分钟看懂电机接线⽅法,太简单了“学习坚持住,⽩菜变⼤树”,今天给⼤家讲解⼀下,三分钟看懂电机的接线⽅法。
电机的接线⽅法⽆外乎以下两种:
1a星形接法(实物图)
1b星形接法(原理图)
2a三⾓形接法(实物图)
2b三⾓形接法(原理图)
星形和三⾓形接法在电压上和电流上的区别
三⾓形接法时电机相电压等于线电压;线电流等于根号3倍的相电流。
星形接时,线电压是相电压的根号3倍,⽽线电流等于相电流。
其实,就是这么简单,第⼀,记住电机接线端的样⼦,⼀横为 ,三竖为△。
并且记住他们的区别,就会应⽤⾃如。
电动车控制器电机三相线36种接法详解
一般不是不是原装控制器,改装或者安装新控制器时候,需要调配三相色线,控制车轮运转。
正常的无刷控制器的电机接线有36种接线法,其中只有5种才能可以转动,其中有反转的。
一般电动车霍尔接法:红线是正极,黑线负极,黄绿蓝是信号输出,也是电机的相位,电机不转时可以调这三根线也可以调电机的三根线,最基本的一种是颜色顺序依次对接,每接一次,打开电源,再轻轻转动转把,看电机转动状态是不是正常,直到能正常转动为止。
下面是36种接法的图片,预防混乱,朋友们可以打印出来,测试一个做好标记。
电机控制器的36种接法
如果是出现反转最快的解决办法:第一:相线蓝绿对调,第二:霍尔黄蓝对调,亲测有效。
有时也会出现俩种正常的转速,朋友可以选择一种速度稳定的接线方式。
这是改装宇扬星3000W控制器的三相线接线图,另外记住三相线不能相碰到,否则就如短路一样发热危险
霍尔调节
如果电路板上有电子元件的话,你就必须换同样的霍尔电路板才行。
首先调节三相,如果全部都不能正常转动,之后再调节霍尔。
霍尔是倒刺形状,用针或者很细的铁丝剪刀都可以打开,调节好后可以用易溶胶再固定,五金店有得卖,5毛钱一条。
电源正负极接线
其实还有一6种最常见的接线方法:
1 黄黄绿绿蓝蓝
2 黄黄绿蓝蓝绿
3 黄绿绿蓝蓝黄
4 黄绿绿黄蓝蓝
5 黄蓝绿绿蓝黄
6 黄蓝绿黄蓝绿
朋友可以优先使用。
以上是本人的三相线接法,非专业人士,如有不正之处,欢迎维修朋友指正。

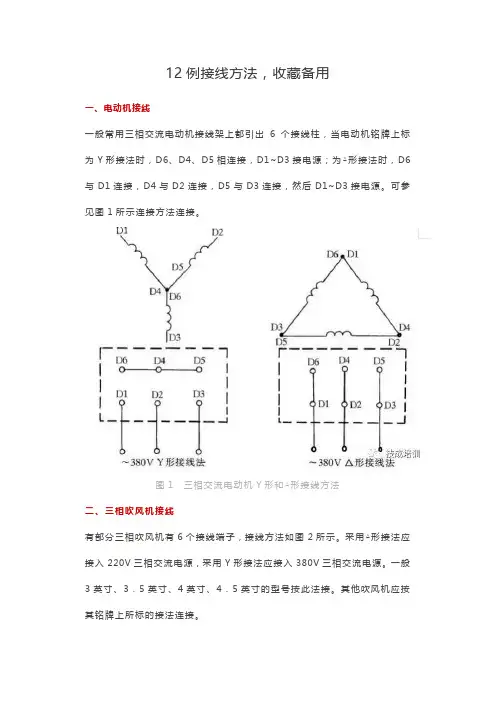

12例接线方法,收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱,当电动机铭牌上标为Y形接法时,D6、D4、D5相连接,D1~D3接电源;为△形接法时,D6与D1连接,D4与D2连接,D5与D3连接,然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子,接线方法如图2所示。
采用△形接法应接入220V三相交流电源,采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多,如果不按要求接线,就会有烧坏电动机的可能。
因此在接线时,一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W,电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线,图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W,用220V/50Hz交流电源、电流为0.5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线,图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子,接线方法如图5所示。
采用并联接法应接入110V交流电源,采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前,Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种:一种为△形,它的接线端子W2与U1相连,U2与V1相连,V2与W1相连,然后接电源;另一种为Y形,接线端子W2、U2、V2相连接,其余3个接线端子U1、V1、W1接电源。
12例接线方法,收藏备用一、电动机接线一般常用三相交流电动机接线架上都引出6个接线柱,当电动机铭牌上标为Y形接法时,D6、D4、D5相连接,D1~D3接电源;为△形接法时,D6与D1连接,D4与D2连接,D5与D3连接,然后D1~D3接电源。
可参见图1所示连接方法连接。
图1 三相交流电动机Y形和△形接线方法二、三相吹风机接线有部分三相吹风机有6个接线端子,接线方法如图2所示。
采用△形接法应接入220V三相交流电源,采用Y形接法应接入380V三相交流电源。
一般3英寸、3.5英寸、4英寸、4.5英寸的型号按此法接。
其他吹风机应按其铭牌上所标的接法连接。
图2 三相吹风机六个引出端子接线方法三、单相电容运转电动机接线单相电动机接线方法很多,如果不按要求接线,就会有烧坏电动机的可能。
因此在接线时,一定要看清铭牌上注明的接线方法。
图247为IDD5032型单相电容运转电动机接线方法。
其功率为60W,电容选用耐压500V、容量为4μF的产品。
图3(a)为正转接线,图3(b)为反转接线。
图3 IDD5032型单相电容运转电动机接线方法四、单相电容运转电动机接线图4 JX07A-4型单相电容运转电动机接线方法图4是JX07A-4型单相电容运转电动机接线方法。
电动机功率为60W,用220V/50Hz交流电源、电流为0.5A。
它的转速为每分钟1400转。
电容选用耐压400~500V、容量8μF的产品。
图4(a)为正转接线,图4(b)为反转接线。
五、单相吹风机接线图5 单相吹风机四个引出端子接线方法有的单相吹风机引出4个接线端子,接线方法如图5所示。
采用并联接法应接入110V交流电源,采用串联接法应接入220V交流电源。
六、Y100LY系列电动机接线目前,Y系列电动机被广泛应用。
Y系列电动机具有体积小、外形美观、节电等优点。
它的接线方式有两种:一种为△形,它的接线端子W2与U1相连,U2与V1相连,V2与W1相连,然后接电源;另一种为Y形,接线端子W2、U2、V2相连接,其余3个接线端子U1、V1、W1接电源。
三相电机接线图_三相电机接线图实物图三相异步电动机接线图和接线方法_佚名发表于 2017-07-26 11:05:01工控机+关注很多电工都不太清楚电动机的三相电接线方式,下面我们就用最常规的三相异步电动机接线方法来跟大家讲解,电动机如何接三相电。
重点:一台电动机接线方式是接成星形还是接成三角形,应视厂家规定而进行,可以从电动机铭牌上查到。
三相定子绕组的首末端是生产厂家事先设定好的,绝不可任意颠倒。
三相异步电动机接线图不解释,先直接看接线图!实际操作星型接线其实就是把点击线圈末端全部接在一起。
就是把U2,v2,w2接在一起。
实际操作三角形接法就是首尾相连,u2接w1,w2接v1,v2接u1星型接法电动机线圈通过的是220V。
(电压低降低启动电流)三角形接法电动机线圈通过的是380V。
三相异步电动机接线图原理图:实物接线目前,我国三相异步电动机功率在3KW以下的一般用星型接法,4KW及以上时,均采用三角形接法,以利广泛采用星—三角降压起动。
三相异步电动机接线图:实际案例三相异步电动机的三相定子绕组每相绕组都有两个引出线头。
一头叫做首端,另一头叫末端。
规定第一相绕组首端用D1表示,末端用D4表示;第二相绕组首端用D2表示,末端用D5表示;第三相绕组首末端分别用D3和D6来表示。
这六个引出线头引入接线盒的接线柱上,接线柱相应地标出D1~D6的标记,见图(1)。
三相定子绕组的六根端头可将三相定子绕组接成星形或三角形,星形接法是将三相绕组的末端并联起来,即将D4、D5、D6三个接线柱用铜片连结在一起,而将三相绕组首端分别接入三相交流电源,即将D1、D2、D3分别接入A、B、C相电源,如图(2)所示。
而三角形接法则是将第一相绕组的首端D1与第三相绕组的末端D6相连接,再接入一相电源;第二相绕组的首端D2与第一相绕组的末端D4相连接,再接入第二相电源;第三相绕组的首端D3与第二相绕组的末端D5相连接,再接入第三相电源。
42极双速电动机定子绕组连接方法接线图分析三相双速异步电动机的定子绕组有两种接法:△接和YY接法,如下图所示。
三相双速异步电动机定子绕组接线图图(a)△接(低速)和图(b)YY接(高速)图(a)为双速异步电动定子绕组的△接法,三相绕组的接线端子U1、V1、W1与电源线连接,U2、V2、W2三个接线端悬空,三相定子绕组接成△形。
图(b)为双速异步电动机定子绕组的YY接法,接线端子U1、V1、W1连接在一起,U2、V2、W2三个接线端与电源线连接。
电路连接分清双速电动机定子绕组U1、V1、W1和U2、V2、W2六个接线端子,遵循一般接线规律,按下图电路接线。
图2电动机在接线时的相序不能接错,否则,在高速(YY接)时电动机将会反转,产生很大的冲击电流。
另外,电动机在高速、低速运行时的额定电流不相同。
因此,热继电器FR1和FR2要根据不同保护电路分别调整整定值。
图中KM1为△接低速运转继电器,KM2、KM3为YY接高速运转继电器,SB1为△接低速启动运行按钮,SB2为YY接高速启动运行按钮。
电路的工作过程如下:1.低速启动运转先合上电源开关QS,按下启动按钮SB1,接触器KM1得电且自锁,并通过按钮SB1和接触器KM1的常闭触点对接触器KM2、KM3联锁,电动机定子绕组作△接,电动机低速启动运转。
如果再按下按钮SB2,则电动机由低速变为高速运转。
2.高速启动运转先合上电源开关QS,按下启动按钮SB2,接触器KM2、KM3得电且自锁,并通过按钮SB2和接触器KM2、KM3的常闭触点对接触器KM1联锁,电动机定子绕组作YY接,电动机高速启动运转。
按下SB2,电动机变为低速运转。
在有些场合为了减小电动机高速启动时的能耗,启动时先以△接低速启动运行,然后自动地转为YY接电动机作高速运转,这一过程可以用时间继电器来控制。
电路如图25-3所示。
KT为断电延时时间继电器,KA为中间继电器。
电路的工作过程如下:图3先合上电源开关QS,按下启动按钮SB1,时间继电器KT、接触器KM1、中间继电器KA先后得电且自锁,将电动机定子绕组接成△形,电动机以低速启动运转,并通过时间继电器KT和接触器KM1的常闭触点对接触器KM2、KM3进行联锁。
献给电气自动化专业的同学(以后或许会用到)
1.基本的直接启动控制线路
按下启动按钮,KM线圈得电,KM常开辅助触点自锁,绿灯亮,电机运行;按下停止按钮,KM线圈失点,辅助触点复位,红灯亮,电机停止。
2 直接启动,延时停止
通过时间继电器作用,延时使回路断开。
3 控制电机正反转
使用双重互锁,采用复合按钮和2个接触器。
将2个接触器的常闭辅助触点相互串联在对方回路中,安全方便,避免了短路的发生~
4 顺停、逆停循环
5 电机轮流循环启动
6 三台电机轮流循环
7 单按钮控制电机启动停止
8 时间继电器控制双速电机
9 定子串电阻降压启动
这个不太常用!
10 延边三角形降压启动
这个知道就行!!!
11 星三角降压启动
照片名称:星三角降压启动实物接线图
照片名称:星三角
照片名称:星三角启动控制线路图
照片名称:星三角
(这个很重要,也和简单,也很实用的降压启动,一般电机大于7.5千瓦,为了保护电压网就应该采取降压的方式。
)
12 自耦降压
这也是很使用的降压启动控制线路。
一般大于40千瓦的电机使用。
