普通圆孔拉刀设计

目录一．圆孔拉刀设计任务书 (2)1．设计题目 (2)二．设计过程 (3)（1）拉刀材料 (3)（2）拉削方式 (3)（3）几何参数 (3)（4）校准齿直径 (3)（5）拉削余量 (3)（6）齿升量 (3)（7）容屑槽 (3)（8）分层式拉刀粗切齿、过度齿和精切齿均采用三角形分屑槽 (4)（9）前柄部形状和尺寸 (4)（10）校验拉刀强度与拉床载荷 (4)（11）齿数及每齿直径 (5)（12）拉刀及其他部分 (6)（13）计算和校验拉刀总长 (6)(14) 制定技术条件 (7)三．技术条件 (7)四．课程设计小结 (8)五．参考文献 (9)一．圆孔拉刀设计任务书1．设计题目已知条件：1、要加工的工件零件图如图所示。

2、工件材料：HT200零件图零件尺寸参数表要求：1、设计刀具工作图一份；2、课程设计说明书一份。

倒角1×45°二．设计过程工件直径0.030060+长度60mm ，材料HT200，工作如上图所示；拉床为L6140型不良状态的旧拉床，采用10%极压乳化液，拉削后孔的扩张量为0.01mm 。

设计步骤如下：（1） 拉刀材料：由于工件材料为HT200，且热处理状态为，那么刀具材料选择W18Cr4V 。

（2） 拉削方式：分层式（3） 几何参数：由《金属切削机床与刀具课程设计指导书》表4.2，选择前角γ=5°，精切齿与校准齿前刀面倒棱 b γ1=0.5～1.0mm ，10γ =-5°；由《金属切削机床与刀具课程设计指导书》表 4.3，选择粗切齿后角0α=3°，倒棱宽1αb ≦0.2mm ，精切齿后角0α=2°，倒棱宽1αb =0.3mm ，校准齿后 角0α=1°，倒棱宽1αb =0.6mm（4） 校准齿直径（以角标x 表示校准齿的参数）0x d =δ+max m d式中δ—扩张量，取δ=0.01mm ，则ox d =60.030-0.01=60.020mm ；（5） 拉削余量：按表4.1计算。

序言机械制造工艺学课程设计使我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的.这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

就我个人而言，我希望能通过这次课程设计对自己未来将从事的工作进行一次适应性训练，从中锻炼自己分析问题、解决问题的能力，为今后参加祖国的“四化”建设打下一个良好的基础。

目录0.序言 (1)1.可转位车刀设计 (3)2.圆孔拉刀设计 (10)3.结语 (15)4参考文献 (16)一可转位车刀设计设计题目:已知：工件材料Y12，使用机床CA6140，加工后dm=22，Ra3.2，需精车完成，加工余量自定，设计装T刀片95°偏头外圆车刀。

设计步骤：1.1 选择刀片夹固结构：考虑到加工在CA6140普通车床上进行，属于连续切削，采用杠杆式刀片夹固结构。

1.2选择刀片材料：（硬质合金牌号）由原始条件给定：被加工工件材料为Y12，连续切削，完成精车工序，按照硬质合金的选用原则，选取刀片材料（硬质合金牌号）为YT30。

1.3选择车刀合理角度：根据刀具合理几何参数的选择原则，并考虑到可转位车刀：几何角度的形成特点，选取如下四个主要角度。

（1）前角＝15°，（2）后角＝8°，（3）主偏角＝95°;（4）刃倾角＝-3°，后角α。

的实际数值以及副后角在计算刀槽角度时，经校验后确定。

1.4选择切削用量：根据切削用量的选择原则，查表确定切削用量为， 精车：pa ＝0.5 mm ，f ＝1mm/r ，v ＝60m/min1.5选择刀片型号和尺寸： （1）选择刀片有无中心固定孔由于刀片夹固结构已选定为杠杆式，因此应选用有中心固定孔的刀片。

（2）选择刀片形状按选定的主偏角＝95°，选用三角形刀片 （3）选择刀片精度等级 选用U 级。

（4）选择刀片内切圆直径d （或刀片边长L ） 根据已选定的pa 、r K 、sλ，可求出刀刃的实际参加工作Lse 。

专业课程设计说明书（智能制造专业）（刀具部分）设计题目：圆孔拉刀设计者：学号：指导教师：山东大学机械工程学院二零二一年十二月二十九日目录1前言 (3)2绪论 (3)2.1矩形花键拉刀的相关介绍 (3)2.2设计的目的及要求 (3)2.2.1设计目的 (3)2.2.2设计要求 (4)3矩形花键拉刀设计 (4)3.1 原始条件和设计要求 (4)3.2 设计步骤 (4)3.2.1选择拉刀材料 (4)3.2.2确定拉削方式 (4)3.2.2选择切削齿几何参数 (4)3.2.4确定核准齿直径 (5)3.2.5计算拉削余量 (5)3.2.6选取齿升量 (5)3.2.7设计容屑槽 (5)3.2.8拉刀强度与拉床载荷 (6)3.2.9拉刀其他部分设计 (8)3.2.10计算和校验拉刀总长 (8)4总结 (9)5致谢 (9)6参考文献 ........................................ 错误!未定义书签。

1前言经过机械学院前三年的培养，刀具设计课程设计旨在锻炼我们运用所学知识的能力，将平时积累的知识和经验运用到刀具设计之中，夯实学习成果，进一步提高专业设计水平和设计能力。

拉刀种类繁多，它可加工各种形状通孔，直槽，螺旋槽和直线或曲线的外表面。

它是一种高生产率刀具，它切削速度低，耐用度高，寿命高。

拉刀是多刃切削刀具，切削力较大但机床结构简单，成本高，只适用于大批量生产。

我本次的课程设计课题是圆孔拉刀。

在设计过程当中,我查阅设计说明书和指导手册，比如金属切削原理及刀具，利用AutoCAD等软件辅助设计计算。

通过这次设计，我把以往所有所学知识加以梳理，同时又可以在设计当中查找自己所学的不足从而加以弥补，进而使我对专业知识得到更加全面和系统的掌握。

2绪论2.圆孔拉刀的相关介绍我设计选择的题目是：圆孔拉刀设计。

拉刀上有很多齿，后一个刀齿（或后一组刀齿）的齿高要高于（或齿宽宽于）前一个刀齿，所以当拉刀作直线运动时（对某些拉刀来说则为旋转运动），便能依次地从工件上切下很薄的金属层。

圆孔拉刀,矩形花键铣刀的设计说明书目录一.绪论 (3)1.1刀具的发展............................ .. (3)1.2本课题的研究目的....... .. (3)二.圆孔拉刀的设计 (3)1．刀具结构参数及各部分功用............................ . (5)2. 设计步骤 (5)3．设计要求 (5)4．确定拉削方式 (5)5．选择刀齿几何参数 (5)6．确定校准齿直径 (6)7．确定拉削余量 (6)8．选取齿升量 (6)9．设计容屑槽 (6)10.确定分屑槽参数 (8)11.选择拉刀前柄 (8)12校验拉刀强度与拉床载荷................. .. (8)13确定拉刀齿数和每齿直径尺寸........... . (9)14设计拉刀其它部分.......... .. (10)15．计算和校验拉刀总长 (11)16．制定拉刀技术条件 (12)17．绘制拉刀工作图 (12)三．矩形花键铣刀的设计 (12)3.1原始数据 (13)3.2设计步骤 (13)3.21齿槽半角 (13)3.22齿顶圆弧中心半角 (13)3.23齿顶宽 (13)3.24初算齿廓高度 (13)3.25铣刀宽度 (13)3.26按铣刀宽度最后确定齿廓高度 (13)3.27铣刀齿顶圆弧半径 (14)3.28齿顶圆角半径 (14)3.29铣刀前角 (14)3.30容屑槽形式 (14)3.31铣刀孔径 (14)3.32铣刀外径 (14)3.33铣刀圆周齿数 (14)3.34铣刀的后角 (15)3.35铲削量 (15)3.38容屑槽间角 (15)3.40键槽尺寸 (15)3.41空刀导角尺寸 (15)3.42技术条件 (15)总结 (16)参考文献 (17)一绪论1.1刀具的发展随着社会的发展,时代的进步,刀具在生产中的用途越来越广.刀具的发展在一定程度上决定着生产率,中国加入WTO后,各行各业面临的竞争越来越激烈,一个企业要有竞争力,其生产工具必须具有一定的先进性.中国在机械方面的发展空间相当大,而要生产不同种类的零件,不管其大小与复杂程度,都离不开刀具。

圆孔拉刀设计说明书目录前言 (3)1.原始条件和设计要求 (4)2.设计步骤 (4)2.1选择拉刀材料 (4)2.2拉削方式 (4)2.3校准齿直径 (5)2.4拉削余量 (5)2.5几何参数 (5)2.6齿升量 (5)2.7确定齿距 (5)2.8确定同时工作齿数 (5)2.9容屑槽形状 (5)2.10确定容屑系数 (6)2.11确定容屑槽尺寸 (6)2.12拉刀的分屑槽形状及尺寸 (6)2.13确定拉刀的齿数和每齿直径 (6)2.14柄部结构形式及尺寸 (8)2.15颈部直径与长度 (8)2.16过渡锥长度 (9)2.17前导部直径长度 (9)2.18后导部直径长度 (9)2.18柄部前端到第一齿长度 (9)2.19后导部直径长度 (9)2.20计算最大切削力 (9)2.21拉床拉力校验 (9)2.22拉刀强度校验 (10)2.23计算校验拉刀 (10)2.24确定拉刀技术要求 (10)2.25绘制拉刀工作图 (13)3.总结 (14)4.总结 (15)5.参考文献 (16)前言大学三年的学习即将结束，在我们即将进入大四,踏入社会之前，通过课程设计来检查和考验我们在这几年中的所学，同时对于我们自身来说，这次课程设计很贴切地把一些实践性的东西引入我们的设计中和平时所学的理论知识相关联。

为我们无论是在将来的工作或者是继续学习的过程中打下一个坚实的基础。

我的课程设计课题是圆孔拉刀的设计。

在设计过程当中,我通过查阅有关资料和运用所学的专业或有关知识，比如零件图设计、金属切削原理、金属切削刀具、以及所学软件AUTOCAD、PRO/E的运用，设计了零件的工艺、编制了零件的加工程序等。

我利用此次课程设计的机会对以往所有所学知识加以梳理检验，同时又可以在设计当中查找自己所学的不足从而加以弥补。

使我对专业知识得到进一步的了解和系统掌握.1.原始条件和设计要求工件直径03.0+Ra1.6 μm,工件材料: 拉床型号采用10%极压乳化液 2.设计步骤 2.1选择拉刀材料拉刀材料常用 W6Mo5Cr4V2高速工具钢整体制造。

《金属切削刀具》课程设计说明书课题名称:专业：班级：姓名：学号：指导老师：2012 年 6 月江西农业大学工学院前言伴随着大三的结束，大四的开始，我们已经开始慢慢的步入社会，课程设计其实已经变成鉴证我们三年所学的重要部分，通过课程设计很贴切地把一些实践性的东西引入我们的设计中和平时所学的理论知识相结合。

为我们无论是在将来的工作或者是继续学习的过程中打下一个坚实的基础。

种类繁多拉刀，它可加工各种形状通孔，直槽，螺旋槽和直线或曲线的外表面。

拉刀按加工表面不同，可分为内拉刀和外拉刀；按工作时受力方向不同，可分为拉刀和推刀。

拉削方式是指拉削过程中切削余量在各切削齿上的分配方式。

拉削方式对拉刀的结构和制造，拉到的耐用度，拉削力，拉削的表面光洁度和生产率有很大的影响。

拉刀是一种高生产率刀具，它切削速度低，耐用度高，寿命高。

拉刀是多刃切削刀具，切削力较大但机床结构简单，成本高，只适用于大批量生产我的课程设计课题是圆孔拉刀的设计。

在设计过程当中,我通过查阅有关资料和运用所学的专业或有关知识，比如金属切削原理、金属切削刀具、以及所学软件AUTOCAD、Solidworks的运用。

我利用此次课程设计的机会对以往所有所学知识加以梳理检验，同时又可以在设计当中查找自己所学的不足从而加以弥补。

使我对专业知识得到进一步的了解和系统掌握。

由于本人水平有限,设计时间也比较仓促,在设计的过程中会遇到一些技术和其它方面的问题，再加上我对知识掌握的程度，也只能到这个程度了，理解万岁。

目录前言第一章绪论设计题目 (3)第二章拉刀工作部分设计2.1选择刀具材料 (4)2.2确定拉削余量A (4)2.3齿升量的选取 (4)2.4选择几何角度 (5)2.5齿距及各齿数的确定 (5)2.6确定容屑槽形状和尺寸 (5)2.7分屑槽的确定 (7)2.8确定拉刀齿数和直径 (7)第三章拉刀光滑部分设计3.1柄部、颈部与过渡锥 (9)3.2 前导部、后导部与尾部 (10)3.3 拉刀总长度L0 (10)第四章拉削力及拉刀强度的校验4.1 拉削力的校验 (11)4.2 拉刀强度的校验 (11)4.3拉床拉力校验............................................................11第五章课程设计小结结束语 (12)参考文献 (12)23金属切削原理与刀具课程设计 “成形圆孔拉刀刀具设计”第一章 绪论设计题目图1-11.1已知条件：1、要加工的工件零件图如下图图所示。

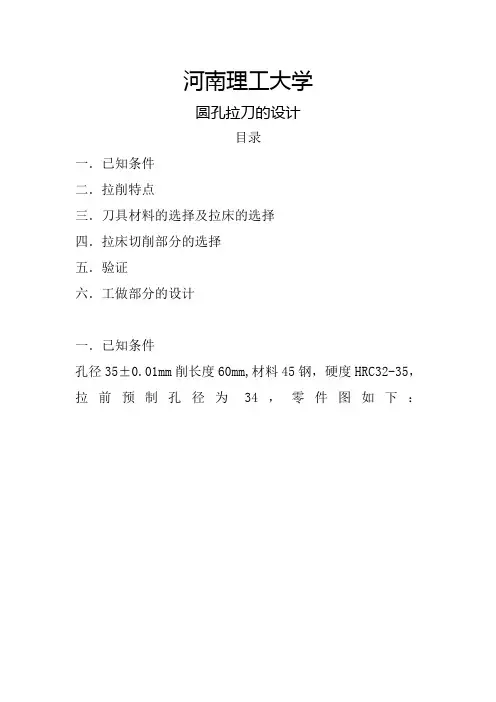

河南理工大学圆孔拉刀的设计目录一．已知条件二．拉削特点三．刀具材料的选择及拉床的选择四．拉床切削部分的选择五．验证六．工做部分的设计一．已知条件孔径35±0.01mm削长度60mm,材料45钢，硬度HRC32-35，拉前预制孔径为34，零件图如下：二、拉削特点要求设计出的精加工拉刀能够完成零件的内孔加工。

拉削特点拉削是利用拉刀切削金属的高生产率的加工方法，可以用来加工各种形状的通孔.槽.以及简单或复杂形状的外表面。

拉削加工与其他切削加工方法相比其特点表现在：生产率高，加工精度和表面粗糙度高.成本低、机床机构简单、三、刀具材料及拉床的选择由于材料为45钢，所以刀具材料可选择40cr、拉床可选择卧式拉床L6110A四、拉刀切削部分的选择切削部分是拉刀的重要部分，它决定着拉削生产率和加工表面的质量。

设计切削部分是解决下列任务：选择拉削方式，确定拉削余量，选择前角、后角及齿升量，确定齿距及容屑槽数量和尺寸等。

4.1：确定拉削余量拉前孔为镗孔或粗绞孔到34mm，所以直径方向拉削余量A=Dmmax-d win=35.01-34=0.014.2 齿升量 a.粗切齿齿升量为了缩短拉刀长度，应尽量加大，使各刀齿切除总余量60％-80％，故取f z1=0.03b.过渡齿齿升量在各齿上是变化的，变化规律为逐齿递减，以使拉削力过渡平稳所以f2分别取 0.025、0.02、0.015。

c.精切齿齿升量按拉削表面质量要求选取f3=0.01d.标准齿齿升量f4=0 是起最后修光、校准拉削表面的作用。

4.3 齿数的确定先预设z2=3 z3=4 z4=6则z1=[A-(A2+A3)]/2f1=[1.01-(0.025+0.02+0.015)x2-2x4x0.01 ]/2x0.03=13.5所以取z1=13 余下切除余量为A4=1.01-[13x2x0.03+2x(0.025+0.02+0.015)+（4x2x0.01）]=0.03所以过渡齿数为5 每齿切除的余量分别为0.05、0.04、0.03、0.015、0.015。

机械设计制造及其自动化专业设计说明书（圆孔拉刀设计）题目：圆孔拉刀设计说明书学院：机械工程学院专业：机械设计制造及其自动化姓名：指导教师：完成日期：2013年11月28日机械工程学院2013年11月目录第1章原始条件 (1)第2章设计计算过程 (2)2.1选择拉刀材料及热处理硬度 (2)2.2确定拉削方式 (2)2.3选择刀齿几何参数 (2)2.4确定校准齿直径 (2)2.5确定拉削余量 (2)2.6选取齿升量 (2)2.7设计容屑槽 (3)2.8确定分屑槽参数 (3)2.9选择拉刀前柄 (4)2.10校验拉刀强度与拉床载荷 (4)2.11确定拉刀齿数和每齿直径尺寸 (4)2.12设计拉刀其他部分 (5)2.13技术要求 (5)2.14绘图 (5)设计总结 (7)致谢 (8)参考文献 (9)第1章原始条件1、工件材料：40Cr，硬度：217-255 HB，毛坯为扩孔。

Ra=1.6，L=80mm，有空刀槽。

2、零件尺寸：拉前孔径：DW=53，上偏差为+0.12，下偏差为0，拉后孔径：DM=55，上偏差为+0.03，下偏差为0，。

3、使用设备：L6140型卧式拉床。

第2章 设计计算过程2.1选择拉刀材料及热处理硬度40Cr 为合金结构钢，选择W18Cr4V 钨系高速钢按整体式制造拉刀。

拉刀热处理硬度：刀齿及后导部63~66HRC ；前导部60~66HRC ；前柄45~58HRC 。

2.2确定拉削方式综合式拉刀较短，拉削精度和表面质量并不低于其它拉削方式，且拉刀耐用度较高。

因此，本例选择综合式拉削。

2.3选择刀齿几何参数按《金属切削刀具设计简明手册》表4-2、表4-3选择，得工件材料为合金结构钢，拉刀刀齿前角10o γ=︒，粗切齿11230,0.1o a b mm α+︒'=︒≤；精切齿3012,(0.1~0.2)o a b mm α'︒+==；校准齿3011,(0.2~0.3)o a b mm α'︒+==。

目录1.设计题目 (2)2.拉刀工作部分设计 (3)2.1选择刀具材料 (3)2.2确定拉削余量A (3)2.3齿升量的选取 (3)2.4选择几何角度 (4)2.5齿距及各齿数的确定 (4)2.6确定容屑槽形状和尺寸 (5)2.7分屑槽的确定 (5)2.8确定拉刀齿数和直径 (7)3.非工作部分的设计 (8)4.拉刀强度的校验 (11)5.小结 (12)6.参考文献: (13)1.设计题目图1已知条件：1)要加工的工件零件图如图所示。

2)工件材料：45钢。

σb＝0.65GPa3)使用拉床：卧式内拉床L6120。

零件尺寸参数表工件材料组织状态 D d L 参数45钢调质180±0.150±0.0260±0.1表12.拉刀工作部分设计由于孔的直径为50mm ，选用综合式拉刀。

2.1选择刀具材料拉刀用W18Cr4V 或W6Mo5Cr4V2的高速工具钢制造。

用W18Cr4V 或W6Mo5Cr4V2制造的拉刀热处理硬度： 刀齿和后导部：63~66HRC 前导部：60~66HRC柄部：45~58HRC 允许进行表面处理。

2.2 确定拉削余量A圆拉刀预钻孔时0.005 1.025A D mm =+=（其中，直径为D 为50mm ， L 为60mm ） 2.3 齿升量的选取1) 粗切齿齿升量f z1：为了缩短拉刀长度，应尽量加大，使各刀齿切除总余量60% -80%左右。

直径小于50mm 的孔，f z1=0.03- 0.06。

选取粗切齿的齿升量为0.06 mm 。

2) 精切齿齿升量 ：按拉削表面质量选取，一般f z3=0.01 -0.02，取0.02。

齿数z3为个。

3) 过渡齿齿升量 为0.035mm ，齿数z2为4个。

4) 校准齿齿升量4z f =0，齿数为5个，是起最后修光校准拉削表面作用。

由可以得出粗切齿的齿数z1为5个。

齿的种类 齿数 齿升量 粗切齿 5 0.06 精切齿 4 0.035 过渡齿 4 0.02 校准齿5表2 2.4 选择几何角度1) 前角：根据被加工材料οο15~100=γ；后角：拉削普通钢切削齿 2.5~4oα=o o ，刃带宽度0.1b α≤。

本科课程设计（论文）题目 金属切削原理与刀具课程设计学 院 机械工程学院年 级 08 专 业 机械工程及自动化班 级 0708082 学 号 070808202学生姓名 苗学源指导教师 徐正亚 牛曙光 吴永祥论文提交日期 2010年7月1日圆孔拉刀设计参数（1）工件外径D ：180mm（2) 长度：50mm(3) 材料：45钢(4) 热处理状态：调质；硬度：220~250HBS ，(5) 孔内径d:mm 025.0050 ，（6）工作简图如下。

工作简图圆孔拉刀简述拉刀是一种多齿刀具，拉削时由于拉刀的后一个（或一组）刀齿高出前一个（或一组）刀齿，从而能够一层层地从共建上窃下多余金属，以获得较高精度和较好的表面质量。

拉削方式选择拉刀从工件上把拉削余量切下来的顺序和方式，通常都用图形表达，称这种图形为“拉削图形”。

拉削图形分为分层式、分块式和综合式三大类。

综合式拉削集中了成形式拉削与轮切式拉削的特点，即粗切齿制成轮切式结构，精切齿则采用成形式结构。

这样，既缩短了拉刀长度，保证较高的生产率，又能获得较好的工件表面质量。

在这里也使用综合式设计。

拉削设备选择拉床选为L6140型不良好状态的旧拉床采用10%极压乳化液拉削后孔的收缩为0.011mm 。

拉刀材料选择拉刀材料常用V Cr W 418高速工具钢整体制造,一般不焊接柄部。

也有整体硬质合金作为环齿，经过精磨后套装于9SiCr 或40Cr 刚作的刀体上。

齿升量成形式结构的拉刀，其齿升量是指相邻两个刀齿高度之差；轮切式结构拉刀是指相邻两组刀齿高度之差。

圆孔拉刀齿升量大小对拉削过程和拉刀寿命有很大的影响。

齿升量越大，切削厚度越大,拉削长度越短，拉削生产率越高。

但齿升量过大，拉削力越大，拉刀使用寿命越短，加工表面质量降低。

齿升量不能太小，不然难以切下很薄的金属层而造成滑行和挤压现象，反而加剧大刀齿的磨损。

粗切齿切去整个拉削余量的80%左右，每个齿升量相等。

为了使拉削过程平稳和提高加工表面质量，齿升量应有粗切齿经过渡齿递减到精切齿。

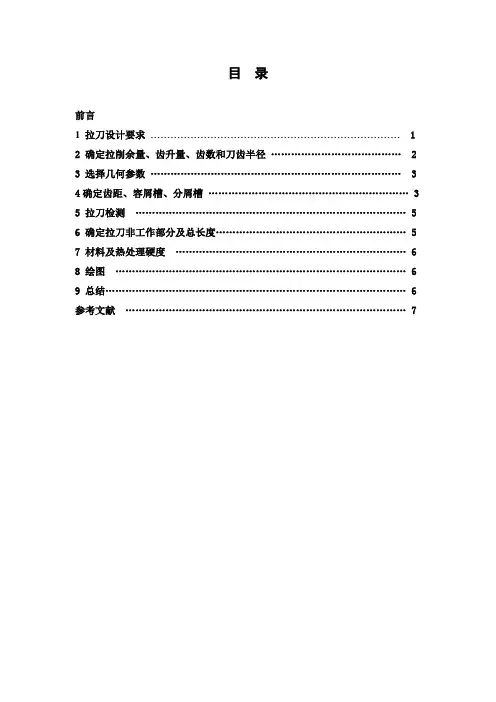

目录前言1 拉刀设计要求 (1)2 确定拉削余量、齿升量、齿数和刀齿半径 (2)3 选择几何参数 (3)4确定齿距、容屑槽、分屑槽 (3)5 拉刀检测 (5)6 确定拉刀非工作部分及总长度 (5)7 材料及热处理硬度 (6)8 绘图 (6)9 总结 (6)参考文献 (7)1 拉刀设计要求已知条件：1.要加工的工件零件图如下图图所示。

2.工件材料：35钢。

σb＝0.60GPa3.使用拉床：卧式内拉床L6140A4.倒角45°5.刀具材料：W18Cr4V2 确定拉削余量、齿升量、齿数和刀齿半径2.1确定拉削余量 A.由GB1439-85锥柄长麻花钻《锥柄麻花钻》第1系列取21直径方向拉屑余量 A=Dmax-Dwmin=22.02-21=1.02mm2.2选取齿升量f z.由<金属切削原理与刀具>粗切齿齿升量：一般f zⅠ=0.03~0.06mm，取f zⅠ=0.03。

精切齿齿升量：按拉削表面质量要求选取，一般f zⅢ=0.01~0.02mm，取f zⅢ=0.01。

过渡齿齿升量：f zⅡ在各齿上是变化的，变化规律在f zⅠ与f zⅢ之间逐齿递减，所以取f zⅡ=0.025 0.020 0.015 0.010。

校准齿齿升量：f zⅣ=02.3确定拉刀齿数Z初选取ZⅢ=4 ZⅡ=4 ZⅣ= 6 计算ZⅠZⅠ=[A－(A ZⅡ+A ZⅢ)]／（２×f zⅠ)ZⅠ=[A－(A ZⅡ+A ZⅢ)]／（２×f zⅠ)=｛1.02-[2×(0.025+0.020+0.015+0.010)+2×(4×0.01)]｝／（２×0.03)=13.33取ZⅠ= 13 余下未切除的余量为：2A=｛1.02-[13×2×0.03+2×（0.025+0.020+0.015+0.010）+4×2×0.010]｝ =1.02-（0.78+0.14+0.08）=0.02将0.02未切除的余量分配给粗切齿，则粗切齿ZⅠ＝13+1=14最终选定齿数 ZⅠ= 14 ZⅡ=4ZⅢ= 4 ZⅣ= 6总齿数 Z ＝ZⅠ＋ZⅡ＋ZⅢ＋ZⅣ＝14+4+4+6= 282.4确定刀齿直径 D x⑴粗切齿D x1＝dw min =21.00 ，其余各刀齿直径Dx按下式推算：D x2 ＝D x1＋2f zⅠ计算得：D x2 －D x14＝21.06、21.12、21.18、21.24、21.30、21.36、21.42、21.48、21.54、21.60、21.66、21.72、21.78、21.80⑵过渡齿D x15 －D x18 ＝21.85、21.89、21.92、21.94⑶精切齿D x14 －D x17 ＝21.96、21.98、22.00、22.02⑷校准齿D x18 －D x23 ＝22.023 选择几何参数由<金属切削原理与刀具>因为材料是35钢粗切齿：γo=15°αo=2.5°～4° bα=0～0.05mm精切齿：γo=15°αo=2.5°～4° bα=0.1～0.15mm校准齿：γo=15°αo=0.5°～1° bα=0.3～0.5mm刀带后角：αb1=04 确定齿距、容屑槽、分屑槽4.1拉刀齿距齿距P=（1.25～1.8）× L0.5=1.5×0.555=11.12，取整11mm粗与过渡切屑齿齿距P1 P2取P1=P2=11精与校准切屑齿齿距P3 Pz取P3=Pz=(0.6～0.8)P=8mm4.2容屑槽4.2.1容屑槽形状选取圆弧齿背型，容屑空间大，适用于拉削塑性材料和综合拉削拉刀上。

圆孔拉刀及矩形花键铣刀设计说明书目录前言一、绪论 (2)二、刀具设计1.圆孔式拉刀的设计 (4)2.矩形花键铣刀的设计 (11)三、小结 (16)四、参考文献 (18)前言大学三年的学习即将结束，在我们即将进入大四,踏入社会之前，通过这次课程设计来检查和考验我们在这几年中的所学，是一件非常有意义的事。

对于我们自身来说，这次课程设计很巧妙地把一些实践性的东西带入我们的设计，并和我们平时所学的理论知识联系在了一起。

这为我们是在将来的工作或者是继续学习的过程中打下一个良好的基础。

我的课程设计课题目是圆孔拉刀与矩形花键铣刀的设计。

在设计过程当中,我通过查阅有关资料和运用所学的专业或有关知识，比如零件图设计、金属切削原理、金属切削刀具、以及所学软件AUTOCAD的运用，设计了零件的工艺、编制了零件的加工程序等。

我利用此次课程设计的机会对以往所有所学知识加以梳理检验，同时又可以在设计当中查找自己所学的不足从而加以弥补，使我对专业知识得到进一步的了解和系统掌握。

由于本人水平有限,设计时间也比较仓促,在我们设计的过程中会遇到一些技术和专业知识其它方面的问题，再加上现有我们对知识掌握的程度，所以设计中我们的设计会有一些不尽如人意的地方, 为了提高今后设计设计的质量，希望在审核的过程中得到各位指导老师的谅解与批评指正,不胜感激.一、绪论1.刀具的发展随着社会的发展,时代的进步,刀具在生产中的用途越来越广.刀具的发展在一定程度上决定着生产率,中国加入WTO后,各行各业面临的竞争越来越激烈,一个企业要有竞争力,其生产工具必须具有一定的先进性.中国作为一个农业大国,其在机械方面的发展空间相当大,而要生产不同种类的零件,不管其大小与复杂程度,都离不开刀具。

目前，在金属切削技术领域中，我国和先进的工业国家之间还存在着不小的差距，但这种差距正在缩小。

随着工厂、企业技术改造的深入开展，各行各业对先进刀具的需要量将会有大幅度的增长，这将有力地促进金属切削刀具的发展2.本课题研究的目的课程设计作为工科院校大学生的必修环节，不仅是巩固学生大学所学知识的重要环节，而且也是在检验大学生综合应用知识的能力、自学能力、独立操作能力和培养创新能力，是大学生参加工作前的一次实践性锻炼。

组合式圆孔拉刀设计举例一．已知条件加工零件如右图材料：40Cr钢，σb＝0.98Gpa 硬度210HBS拉前孔径φ拉后孔径φ拉后表面粗糙度R a 0.8 μm拉床型号L6110 拉刀材料W6Mo5Cr4V2 许用应力[σ]=350Mpa二．设计要求设计计算组合式圆孔拉刀，绘制拉刀工作图三．设计计算过程：1、直径方向拉削余量AA=D max–d min =20.021-19=1.021mm2. 齿升量f z （Ⅰ－粗切Ⅱ－过渡Ⅲ－精切Ⅳ－校正）选f zⅠ=0.03f zⅡ=0.025、0.02、0.015f zⅢ=0.01f zⅣ=03．计算齿数Z初选ZⅡ=3ZⅢ=4 ZⅣ=6 计算ZⅠZⅠ=[A－(A ZⅡ+A ZⅢ)]／２×f zⅠ=[1.021－(２×(0.025+0.02+0.015) +(4×0.01)]／２×0.03=13.68取ZⅠ= 13 余下未切除的余量为：2A={1.021－[13×2×0.03＋2×(0.025＋0.02＋0.015)＋(4×2×0.01)]}}=0.041 mm将0.041未切除的余量分配给过渡齿切，则过渡齿数ZⅡ=5过渡齿齿升量调正为：f zⅡ=0.025、0.02、0.015、0.01、0.01最终选定齿数ZⅠ= 13＋1 ZⅡ=5ZⅢ= 4＋1 ZⅣ= 6Z ＝ZⅠ＋ZⅡ＋ZⅢ＋ZⅣ＝304．直径D x⑴粗切齿D x1＝d min =19.00 D x2 ＝D x1＋2f zⅠ……………………D x2 －D x14＝19.06、19.12、19.18、19.24、19.30、19.36、19.42、19.48、19.54、19.60、19.66、19.72、19.78⑵过渡齿D x15 －D x19 ＝19.83、19.87、19.90、19.92、19.94⑶精切齿D x20 －D x24 ＝19.96、19.98、20.00、20.02、20.021⑷校准齿D x25 －D x30 ＝20.0215．几何参数γo =15° αo =1.5°～2.5° b α1=0.1～0.36．齿距 P/mmP=1.5× L 0.5 =1.5 ×500.5=10.6选取P=11 mm7. 检验同时工作齿数 ZeZe =L / P ＋1 =50 / 11＋1 =5.5 >38. 计算容屑槽深度 hh = 1.13 × (k L h D )0.5 = 1.13 × (3×50×0.06 )0.5 = 3.399. 容屑槽形式和尺寸形式：圆弧齿背形尺寸：粗切齿： p=11、g=4、h=4、r=2、R=7精切齿、校准齿：p=9、g=3、h=3.5、r=1.8、R=510. 分屑槽尺寸弧形槽：n=6、R=25角度槽：n=8、b n =7、ω=90°槽底后角：αn =5°11．检验检验拉削力：F c < F QF c = F c ’ × b D × Ze × k＝ 195×πD/2 ×Ze ×k = 195 ×3.1416 ×20/2 ×5 ×10－3kN ＝ 30.6 kN F Q ＝ 100×0.75 kN ＝75 kNF c < F Q检验拉刀强度： σ< [σ][σ] =350 MPaσ= F c / A minA min =π(D z1－2h)2/4 = 3.1416（19－8）2／4＝ 942 mmσ = 30615 N ／94 Mpa =325 Mpa < 350 MPa 12. 前柄D 1 = 18 d 1 = 13.5 L 1=16＋20＝3613． 过渡锥与颈部 过渡锥长：l 3 =15颈部： D 2=18 l 2 =10014. 前导部与后导部 -0.016 -0.043 D-0.018前导部：D 4 = d min =19.00l 4 ＝ 50后导部：D 6 = D min =20.00 l 6 ＝ 40 15. 长度 LL ＝前柄＋过渡锥＋颈部＋前导部＋刀齿部＋后导部 ＝36＋15＋100＋50＋（18×11＋11×9）＋40 ＝538 ≈540mm16. 中心孔两端选用带护准中心孔d=2 d 1= 6.3 t 1 = 2.54 t =217. 材料与热处理硬度材料：W6Mo5CrV2刀齿与后导部 63～66HRC前导部 60～66HRC柄部 40～52HRC18．技术条件参考国标确定。

太原工业学院金属切削原理与刀具课程设计课程设计说明书——圆孔拉刀设计课程设计说明书金属切削原理与刀具课程设计圆孔拉刀设计（1）设计要求在L6110型卧室拉床上，拉制上图所示零件的孔，已知工件材料45钢， { EMBED Equation.DSMT4 |0.735b GPa σ=，185~220HBS,坯孔为钻孔，尺寸见下表分组。

要求设计一把孔拉刀。

已知参数: （拉后孔径）（拉前孔径） （2）完成作业 1）拉刀工作图 2）计算说明书目 录1已知条件........................................................................5 2刀具材料的选择...............................................................6 3几何参数的确定...............................................................6 4齿升量的确定..................................................................7 5齿距的确定.....................................................................7 6拉刀刚度允许最大槽深......................................................7 7检验容屑系数..................................................................8 8容屑槽尺寸.....................................................................8 9柄部的计算.....................................................................9 10拉刀强度的校核............................................................9 11机床拉刀校核...............................................................10 12拉刀校准齿直径............................................................10 13拉刀余量 (11)14切削齿齿数 (11)15校准齿齿数 (11)16确定各刀齿直径 (11)17切削部分长度 (11)18校准切削部分长度 (12)19分屑槽长度 (12)20前导部的直径和长度 (12)21后导部的直径和长度 (12)22柄部前端到第一齿长度 (13)23拉刀总长度 (13)24中心孔 (13)参考书目 (14)小结 (15)金属切削原理与刀具课程设计圆孔拉刀设计1.已知条件：a.被拉孔直径表面粗糙度为b.预加工孔直径：==c.拉削长度：d.工件材料：45钢，，185——220HBS，孔为钻孔坯。

金属切削原理与刀具课程设计说明书——圆孔拉刀设计指导老师：梁炜姓名：刘旺班级：机制专升本2班学号：12042010239目录一.题目及设计要求 (3)二拉刀设计 (4)1.拉刀参数的选择 (4)1.1刀具材料 (4)1.2选用拉刀类型及拉削方式 (4)1.3拉削余量的确定 (4)1.4前角和后角的选择 (4)2.拉刀切削部分设计 (5)2.1齿升量的选择 (5)2.2齿距及同时工作齿数 (6)2.3容屑槽尺寸及形状设计 (6)2.4柄部设计 (8)2.5颈部及过渡锥 (9)2.6前导部 (10)2.7后导部 (10)2.8切削齿和校准部的齿数与直径 (10)2.9分屑槽设计 (11)2.10拉刀强度与拉床拉力的校验 (12)2.11拉刀技术要求 (13)三．参考文献 (14)一.题目及设计要求在L6110型卧室拉床上，拉制下图零件的孔，已知工件材料45钢（调质）0.735bGPa ，220HBS ，坯孔为钻孔mm 6.48D1.01.0-WL=70 mm 拉削后的孔收缩量为0.005mmmm50D 025.00-m 按要求设计一把圆孔拉刀。

二拉刀设计1.拉刀参数的选择1.1刀具材料工件材料为45钢调质选择刀具切削部分材料为W18Cr4V 强度为343~329MPa柄部材料为40Cr强度为245MPa。

1.2选用拉刀类型及拉削方式因工件结构简单加工部分为圆孔所以采用圆孔拉刀来加工，拉削方式选用普通拉削方式中的同廓拉削。

拉刀由切削齿及校准齿组成。

1.3拉削余量的确定已知拉削前后的孔径，则拉削余量δ为δ=dmmax-dwmin=50.025-48.5=1.5mm1.4前角和后角的选择（1）前角γo按被加工材料的性质选取，一般宜选择较小的前角根据下表选择前角由工件45号钢调质220HBS选取γo=15°（2）后角αo与刃带宽度b1的选用为了使刀齿重磨之后，直径变小较慢，为了延长刀具的寿命一般选择较小值。

姓名：豆豆学号:100101106 指导老师：胡老师设计日期：2012年5月22目录设计任务拉刀简介设计步骤确定齿升量、齿数和刀齿直径选择拉刀的几何角度确定齿距容削槽分削槽拉刀非工作部分的设计拉刀示意图拉刀检验设计总结设计任务：工件材料为易切削钢40Cr，毛坯为圆料棒，直径为D=Φ40mm宽度l=30mm，预制孔直径Φ241.0+钻孔，表面质量差，设备为L6110拉床，为大批量生产，设计拉刀完成孔直径Φ25021.0+(H7),孔表面粗糙度Ra0.8um的加工，零件图如下：毛坯图零件图拉刀简介：拉刀是一种多齿、精加工刀具。

拉刀工作时沿轴线作直线运动，以其后一刀齿高于前一刀齿来完成拉削任务。

拉削加工在成批大量生产中得到广泛的应用。

拉刀的拉削特点1.生产率高拉刀同时工作齿数多，切削刃长，一次行程即可完成工件的粗加工、精加工和光整加工，因此具有很高的生产率。

2.拉削速度低，质量稳定一般拉削速度νc=2～8m／min，拉削平稳，切削厚度小，因此拉削精度可达IT7～IT8，表面粗糙度值可达Ra5～0．8μm。

另外，拉削时各刀齿不是连续而是间隙工作的，刀齿磨损慢，刀具耐用度高，寿命长。

这样由同一把拉刀加工出的工件，其质量稳定，具有很好的互换性。

3.拉床结构简单、操作方便因为拉削一般只有一个主运动。

4.拉刀加工范围广泛可拉削各种形状的通孔和外表面。

但拉刀的设计、制造复杂，价格昂贵，不适应单件小批生产。

5.拉刀是专用刀具一种形状与尺寸的拉刀，只能加工相应形状与尺寸的工件，不具有通用性。

因此也把拉刀称为定尺寸刀具。

设计步骤：根据刀具设计手册，选取W18Cr4V为刀具材料，拉削方式为综合式拉刀工作部分设计：确定齿升量、齿数和刀齿直径1．齿升量fz粗切齿的齿升量较大。

因为加工余量的80%要由粗切齿去切除，但其齿升量也不易过大，过大则拉削力大，一则影响拉刀的强度和拉床的负荷；二则很难获得表面粗糙度值小的拉削表面。

一般推荐齿升量fz=O．03～0．06mm，且各齿齿升量相等。
