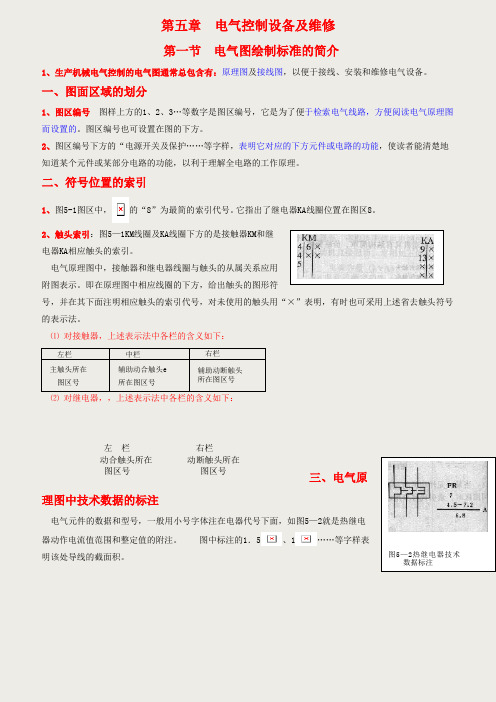

第五章 电气控制设备及维修第一节 电气图绘制标准的简介1、生产机械电气控制的电气图通常总包含有：原理图及接线图，以便于接线、安装和维修电气设备。

一、图面区域的划分1、图区编号 图样上方的1、2、3…等数字是图区编号，它是为了便于检索电气线路，方便阅读电气原理图而设置的。

图区编号也可设置在图的下方。

2、图区编号下方的“电源开关及保护……等字样，表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全电路的工作原理。

二、符号位置的索引1、图5-1图区中，的“8”为最简的索引代号。

它指出了继电器KA 线圈位置在图区8。

2、触头索引：图5—1KM 线圈及KA 线圈下方的是接触器KM 和继电器KA 相应触头的索引。

电气原理图中，接触器和继电器线圈与触头的从属关系应用附图表示。

即在原理图中相应线圈的下方，给出触头的图形符号，并在其下面注明相应触头的索引代号，对未使用的触头用“×”表明，有时也可采用上述省去触头符号的表示法。

⑴ 对接触器，上述表示法中各栏的含义如下：左栏 中栏 右栏主触头所在图区号 辅助动合触头e所在图区号辅助动断触头所在图区号⑵ 对继电器，，上述表示法中各栏的含义如下：三、电气原理图中技术数据的标注电气元件的数据和型号，一般用小号字体注在电器代号下面，如图5—2就是热继电器动作电流值范围和整定值的附注。

图中标注的1．5、1……等字样表明该处导线的截面积。

左 栏 右栏动合触头所在 动断触头所在 图区号 图区号图5—2热继电器技术 数据标注第二节三相异步电动机的自动控制电路1、三相异步电动机优点：具有结构简单、价格低廉、维修方便等优点，目前广泛用于工业生产中。

2、三相异步电动机的自动控制电路：大多是由继电器、接触器、主令控制器等电器元件组成，用来控制电动机的起动、制动、反转及调速等功能，它将电动机、低压电器、测量仪表等装置有机地结合起来，组成电力拖动的自动控制系统。

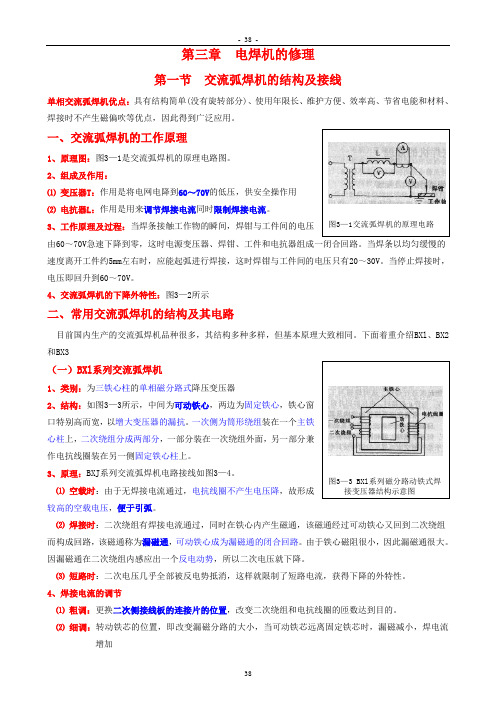

第三章 电焊机的修理第一节 交流弧焊机的结构及接线单相交流弧焊机优点：具有结构简单(没有旋转部分)、使用年限长、维护方便、效率高、节省电能和材料、焊接时不产生磁偏吹等优点，因此得到广泛应用。

一、交流弧焊机的工作原理1、原理图：图3—1是交流弧焊机的原理电路图。

2、组成及作用：⑴ 变压器T ：作用是将电网电降到60～70V 的低压，供安全操作用⑵ 电抗器L ：作用是用来调节焊接电流同时限制焊接电流。

3、工作原理及过程：当焊条接触工作物的瞬间，焊钳与工件间的电压由60～70V 急速下降到零，这时电源变压器、焊钳、工件和电抗器组成一闭合回路。

当焊条以均匀缓慢的速度离开工件约5mm 左右时，应能起弧进行焊接，这时焊钳与工件间的电压只有20～30V 。

当停止焊接时，电压即回升到60～70V 。

4、交流弧焊机的下降外特性：图3—2所示二、常用交流弧焊机的结构及其电路目前国内生产的交流弧焊机品种很多，其结构多种多样，但基本原理大致相同。

下面着重介绍BXl 、BX2和BX3（一）BXl 系列交流弧焊机1、类别：为三铁心柱的单相磁分路式降压变压器2、结构：如图3—3所示，中间为可动铁心，两边为固定铁心，铁心窗口特别高而宽，以增大变压器的漏抗。

一次侧为筒形绕组装在一个主铁心柱上，二次绕组分成两部分，一部分装在一次绕组外面，另一部分兼作电抗线圈装在另一侧固定铁心柱上。

3、原理：BXJ 系列交流弧焊机电路接线如图3—4。

⑴ 空载时：由于无焊接电流通过，电抗线圈不产生电压降，故形成较高的空载电压，便于引弧。

⑵ 焊接时：二次绕组有焊接电流通过，同时在铁心内产生磁通，该磁通经过可动铁心又回到二次绕组而构成回路，该磁通称为漏磁通，可动铁心成为漏磁通的闭合回路。

由于铁心磁阻很小，因此漏磁通很大。

因漏磁通在二次绕组内感应出一个反电动势，所以二次电压就下降。

⑶ 短路时：二次电压几乎全部被反电势抵消，这样就限制了短路电流，获得下降的外特性。

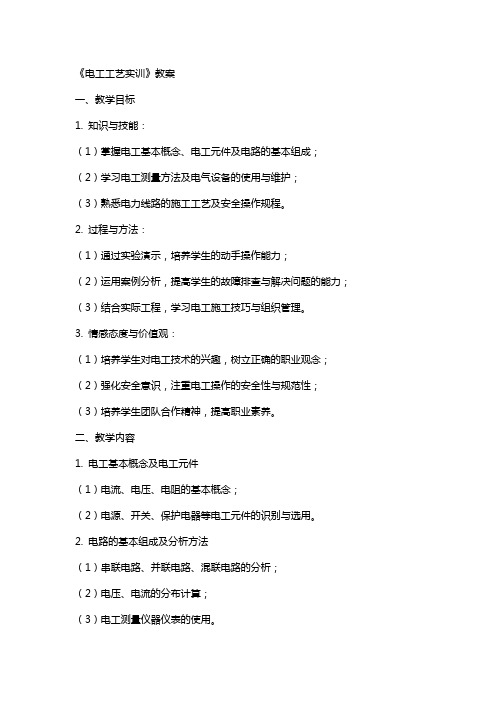

《电工工艺实训》教案一、教学目标1. 知识与技能：（1）掌握电工基本概念、电工元件及电路的基本组成；（2）学习电工测量方法及电气设备的使用与维护；（3）熟悉电力线路的施工工艺及安全操作规程。
