梯形丝杠自锁条件

梯形丝杠是一种常见的传动装置，广泛应用于各种机械设备中。在一些特定的应用场景中，我们需要保证梯形丝杠具备自锁的功能，以防止负载的回转或滑动。那么，梯形丝杠如何满足自锁条件呢？

我们需要了解梯形丝杠的结构和工作原理。梯形丝杠由丝杠和螺母组成，丝杠上有一定的螺距，螺母内部有与丝杠相匹配的螺纹。当丝杠旋转时，螺母会沿着丝杠移动，实现线性运动或转动。

要实现梯形丝杠的自锁，首先需要满足以下条件：

1. 螺距大于螺纹摩擦角：螺距是丝杠上相邻两螺纹之间的距离，而螺纹摩擦角是指螺纹剖面与轴线之间的夹角。当螺距大于螺纹摩擦角时，丝杠在受力的情况下，螺纹间的摩擦力会产生一个力矩，使螺母受到一个阻止其滑动的力矩。这就是梯形丝杠自锁的基本原理。

2. 斜率小于摩擦角：斜率指的是丝杠螺纹的斜率，它决定了螺纹的倾斜程度。当斜率小于摩擦角时，螺纹剖面与轴线之间的夹角小于螺纹摩擦角，这样在受力的情况下，螺纹间的摩擦力会产生一个力矩，使螺母受到一个阻止其滑动的力矩，从而实现自锁。

3. 摩擦系数足够大：摩擦系数是指丝杠和螺母之间的摩擦力与正压力之比。要实现自锁，摩擦系数需要足够大，这样在受力的情况下，摩擦力会产生一个阻止螺母滑动的力矩。

满足以上条件后，梯形丝杠就能够实现自锁。当外力作用于负载时，负载的反向力矩会使螺母受到一个方向与外力相反的力矩，这样就能够阻止螺母的滑动。只有当外力超过一定阈值时，螺母才会开始滑动。

梯形丝杠的自锁条件对于一些需要保持位置稳定的应用非常重要，比如升降平台、夹紧装置等。它能够防止负载因外力作用而发生滑动或回转，保证了设备的稳定性和安全性。

总结起来，梯形丝杠自锁的条件包括：螺距大于螺纹摩擦角、斜率小于摩擦角、摩擦系数足够大。只有满足这些条件，梯形丝杠才能够实现自锁，阻止负载的滑动或回转。在设计和选择梯形丝杠时，我们需要根据具体的应用场景和要求来确定是否需要满足自锁条件，并选择合适的丝杠类型和参数。

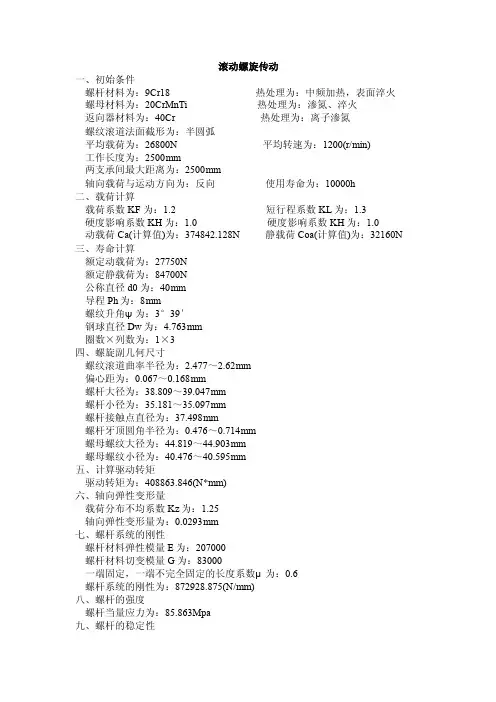

滚动螺旋传动

一、初始条件 螺杆材料为：9Cr18 热处理为：中频加热，表面淬火 螺母材料为：20CrMnTi 热处理为：渗氮、淬火

返向器材料为：40Cr 热处理为：离子渗氮

螺纹滚道法面截形为：半圆弧

平均载荷为：26800N 平均转速为：1200(r/min)

工作长度为：2500mm 两支承间最大距离为：2500mm

轴向载荷与运动方向为：反向 使用寿命为：10000h

二、载荷计算 载荷系数KF为：1.2 短行程系数KL为：1.3

硬度影响系数KH为：1.0 硬度影响系数KH为：1.0 动载荷Ca(计算值)为：374842.128N 静载荷Coa(计算值)为：32160N

三、寿命计算 额定动载荷为：27750N

额定静载荷为：84700N

公称直径d0为：40mm 导程Ph为：8mm

螺纹升角ψ为：3°39′

钢球直径Dw为：4.763mm

圈数×列数为：1×3

四、螺旋副几何尺寸 螺纹滚道曲率半径为：2.477～2.62mm

偏心距为：0.067～0.168mm

螺杆大径为：38.809～39.047mm

螺杆小径为：35.181～35.097mm

螺杆接触点直径为：37.498mm 螺杆牙顶圆角半径为：0.476～0.714mm

螺母螺纹大径为：44.819～44.903mm

螺母螺纹小径为：40.476～40.595mm

五、计算驱动转矩 驱动转矩为：408863.846(N*mm) 六、轴向弹性变形量 载荷分布不均系数Kz为：1.25

轴向弹性变形量为：0.0293mm

七、螺杆系统的刚性 螺杆材料弹性模量E为：207000 螺杆材料切变模量G为：83000

一端固定，一端不完全固定的长度系数μ为：0.6

螺杆系统的刚性为：872928.875(N/mm)

八、螺杆的强度 螺杆当量应力为：85.863Mpa 九、螺杆的稳定性 螺杆临界载荷为：68445.947N

机床丝杠分类及其应用

机床丝杠按其摩擦特性可分为三类:即滑动丝杠、滚动丝杠及静压丝杠。各级精度丝杠应用范围如下:4级为目前最高级,一般很少应用;5级用于精密仪器及机密机床,如坐标镗床、螺纹磨床等;6级用于精密仪器、精密机床与数控机床;7级用于精密螺纹车床、齿轮加工机床及数控机床;8级用于一般机床,如卧式车床、铣床;9级用于刨床、钻床及一般机床得进给机构。

一般所说得精密丝杠就是指5、6、7级丝杠。共有五项基本参数:即外径D、内径D1、中径D2、螺距T及牙形半角α/2。由于丝杠要传递准确运动,因此,按JB2886-81规定,丝杠及螺距得精度,根据使用要求分为6个等级:4、5、6、7、8、9(精度依次降低)。精密丝杠有淬硬丝杠与不淬硬丝杠两种。前者得耐磨性较好,能较长时间保持加工精度,但加工工艺复杂,必须有高精度得螺纹磨床与专门得热处理设备,而后者只需要精密丝杠车床。滑动丝杠得牙型多为梯形。这种牙型比三角形牙酬具有效果高,传动性能好,精度高,加工方便等优点。滚动丝杠义分为滚珠丝杠与滚柱丝杠两大类。滚珠丝杠与滚柱丝杠相比而言,摩擦力小,传动效率高,精度也高,因而比较常用,但就是其制造工艺比较复杂。

滚珠丝杠副与滚珠丝杠得精度等级也分为六个等级。由于滑动丝杠结构简单,制造方便,所以在机床上应用比较广泛。丝杠就是细长柔性轴,它得长度L与直径D得比值很大,一般为20~50,刚性较差。结构形状复杂,有很高得螺纹表面要求,还有阶梯、沟槽等,所以,在加工过程中易出现变形。静压丝杠有许多得优点,常被用于精密机床与数控机床得进给机构中。其螺纹牙形与标准梯形螺纹牙形相同。但牙形高于同规格标准螺纹1、5~2倍,目得在于获得良好油封及提高承载能力。但就是调整比较麻烦,而且需要一套液压系统,工艺复杂,成本较高。在国家标准GB785-65中,对普通梯形螺纹精度就是按中径公差划分得。

丝杠工作条件以及材料

丝杠工作条件以及材料与热处理要求

丝杠自锁原理范文

1.摩擦力原理：当丝杠在运动时，螺纹与螺母之间会产生摩擦力。当螺纹与螺母之间的摩擦力大于或等于施加在螺母上的轴向力时，丝杠将自动停止转动。

2.倾斜力原理：当螺纹与螺母之间的倾斜力方向与轴向力相反时，丝杠也会停止转动。这是因为倾斜力能够产生一个分解力，其中一个分力与轴向力方向相反，从而抵消轴向力。

实际应用中，为了确保丝杠自锁效果，通常需要满足以下条件：

1.摩擦系数足够大：丝杠的材质及润滑方式需要设计为能够产生足够大的摩擦力，以确保摩擦力大于所施加的轴向力。

2.倾斜力足够小：为了减小倾斜力的影响，丝杠与螺母之间的接触面要设计得尽可能平行，并采用高精度的制造和装配工艺。

3.正确选择螺纹型号：不同的螺纹型号具有不同的自锁效果。在实际应用中，需要根据具体的力和运动要求来选择适合的螺纹型号。

4.控制力矩：通过控制所施加的轴向力的大小，可以调整丝杠的自锁效果。过大的轴向力可能会导致自锁失效，而过小的轴向力可能无法实现自锁。

1.机械传动系统：丝杠通常用于实现线性运动，如工具机床的进给系统、搬运设备的升降系统等。丝杠的自锁效果能够确保在停止运动时保持位置的稳定性。 2.航空航天领域：丝杠自锁原理被广泛应用于航空航天领域中的舵机、伺服机构等控制系统中。它们能够通过控制螺纹的转动来实现精确的位置调节和稳定性控制。

3.电子设备制造：丝杠被广泛应用于电子设备制造中，如印刷机、贴片机等。丝杠的自锁效果能够确保设备在关键部位的位置稳定，提高生产效率和质量。

总之，丝杠自锁原理是机械系统中一种重要的运动控制原理，通过摩擦力和倾斜力的相互作用实现了运动的稳定性和位置的保持。通过选择合适的材料、精确的制造和装配工艺以及恰当的控制力矩，可以提高丝杠的自锁效果，满足不同应用的需求。
