ABAQUSEXPLICIT

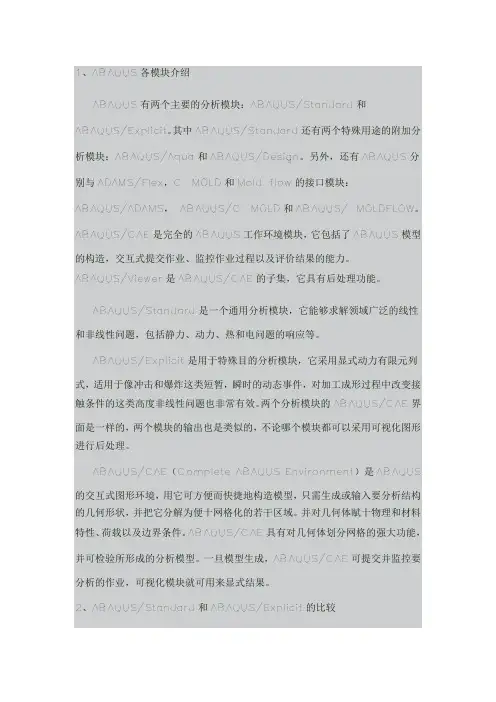

1、ABAQUS各模块介绍

ABAQUS有两个主要的分析模块：ABAQUS/Standard和ABAQUS/Explicit。其中ABAQUS/Standard还有两个特殊用途的附加分析模块：ABAQUS/Aqua和ABAQUS/Design。另外，还有ABAQUS分别与ADAMS/Flex，C-MOLD和Mold

flow的接口模块：ABAQUS/ADAMS， ABAQUS/C-MOLD和ABAQUS/

MOLDFLOW。ABAQUS/CAE是完全的ABAQUS工作环境模块，它包括了ABAQUS模型的构造，交互式提交作业、监控作业过程以及评价结果的能力。ABAQUS/Viewer是ABAQUS/CAE的子集，它具有后处理功能。

ABAQUS/Standard是一个通用分析模块，它能够求解领域广泛的线性和非线性问题，包括静力、动力、热和电问题的响应等。

ABAQUS/Explicit是用于特殊目的分析模块，它采用显式动力有限元列式，适用于像冲击和爆炸这类短暂，瞬时的动态事件，对加工成形过程中改变接触条件的这类高度非线性问题也非常有效。两个分析模块的ABAQUS/CAE界面是一样的，两个模块的输出也是类似的，不论哪个模块都可以采用可视化图形进行后处理。

ABAQUS/CAE（Complete ABAQUS Environment）是ABAQUS的交互式图形环境，用它可方便而快捷地构造模型，只需生成或输入要分析结构的几何形状，并把它分解为便十网格化的若干区域。并对几何体赋十物理和材料特性、荷载以及边界条件。ABAQUS/CAE具有对几何体划分网格的强大功能，并可检验所形成的分析模型。一旦模型生成，ABAQUS/CAE可提交并监控要分析的作业，可视化模块就可用来显式结果。

2、ABAQUS/Standard和ABAQUS/Explicit的比较

ABAQUS/Standard和ABAQUS/Explicit都具有解决广泛的各种类型问题的能力。对于一个给定的间题，隐式和显式算法的特点决定了采用哪一种算法更适合。对于采用任何算法都可以解决的间题，求解间题的效率可能决定了采用哪种产品。下表列出了两者之间的主要区别。

Abaqus-中显示动力学分析步骤 2

准静态分析——ABAQUS/Explicit

准静态过程（guasi-static process）

在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。准静态过程是一种理想过程，实际上是办不到的。

准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。

ABAQUS/Explicit准静态分析

显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。

在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。

将显式动态过程应用于准静态问题需要一些特殊的考虑。根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。目标是在保持惯性力的影响不显著的前提下用最短的时间进行模拟。

abaqus explicit 初始条件

在abaqus explicit初始条件下，我回忆起了那个令人难忘的瞬间。那是一个晴朗的夏日午后，阳光透过树叶的缝隙洒在地面上，给人一种温暖舒适的感觉。我站在实验室的门口，迫不及待地想要见证即将发生的一切。

我走进实验室，看到一台巨大的abaqus explicit模拟设备，它散发出一股科技的气息。在这个设备前，摆放着各种各样的材料和工具，它们将共同参与这个令人激动的实验。

我紧张地调整了一下呼吸，然后按下了启动按钮。abaqus explicit迅速启动，我能感受到它内部的运转声。我知道，这一刻，实验即将开始。

在这个实验中，我将通过abaqus explicit模拟一个物体在受力作用下的变形情况。我将输入初始条件，包括物体的初始位置、速度和受力情况。然后，abaqus explicit会根据这些条件进行计算，并给出物体的变形结果。

在输入初始条件之前，我仔细思考了每一个参数的含义和影响。我调整了物体的初始位置，使其处于合适的位置。我设定了物体的初始速度，以模拟真实的运动情况。最重要的是，我确定了物体所受力的方向和大小，这将直接影响到变形的程度。

当我确认好所有参数后，我按下了计算按钮。abaqus explicit开始计算，整个实验室陷入了一片寂静。我紧张地等待着结果的出现。

不知不觉间，时间过去了很久。我看着屏幕上显示的变形结果，心中充满了喜悦。abaqus explicit成功地模拟出了物体在受力作用下的变形情况，结果与我预期的一致。

这个实验让我深刻地感受到了abaqus explicit的强大和可靠性。它不仅可以帮助科研人员进行各种物理实验的模拟，还可以用于工程设计和产品开发等领域。它的应用范围广泛，具有重要的实用价值。

回想起这次实验，我不禁感叹科技的力量。abaqus explicit让我深入了解了物体在受力作用下的变形规律，为我今后的研究工作提供了重要的参考。我对abaqus explicit的使用更加熟练，对它的功能和应用也有了更深刻的认识。

主要在于动力学平衡方程的直接积分方式不同，abaqus/standard使用隐式积分法，而abaqus/explicit使用显式积分法

中心差分法的实质是用差分代替微分，并且对位移和加速度的导数采用线性外插，这限制了t的取值不可过大，否则结果可能失真过大。

隐式积分法在求解当前Ut+∆t，需要用到当前时刻的Rt+∆t（R是力，是有效载荷的意思），因此该算法为隐式算法

显示时间积分方法的优越性

1）显示方法特别适用于求解需要分成许多小的时间增量来达到高精度的高速动力学时间，诸如冲击、碰撞、爆破问题等

2）显示方法最显著的特性是没有整体切线刚度矩阵，而这是隐式方法所必须的。因为模型的状态为显示求解，所以不需要迭代和收敛准则。

3）接触问题和其他一些极度非连续事件在显示方法中很容易表达清楚并且能够一个节点一个节点地求解而不需要迭代。节点加速度能够用来调整外力和内力在接触中的平衡。

显示算法中，不同单元（类型和形状）的时间稳定极限能够通过各自特定的公式求解出来。如果时间增量超出了时间稳定极限，后果可能就是数值不稳定，会导致解答不收敛。稳定极限对可靠性和精确性有很大的影响，故选择尽可能接近而且不超过稳定极限的时间增量。
