第四节 电流的测量
【学习目标】：
1、知道电流的概念、符号、单位及其换算关系；
2、知道常见的用电器的电流值；
3、会使用电流表测电流。
【学习重点】：会正确使用电流表测电路中的电流。
【学习难点】：能将电流表正确连入电路，并能准确读数。
【自主学习】：请同学们仔细阅读课本P36---P39的内容并适当结合课本插图。
【预习检测】：
1、小灯泡连接在电路中是因为有_______持续流过小灯泡。同一个小灯泡接在不同的电路中，明、暗不同，这是因为流过小灯泡的电流的______不同。
2、电流是表示___________的物理量，用字母____表示，它的单位是____，符号是_____。
3、比安培小的电流单位有_________和___________。1mA=______A;
1uA=______A。
4、计算器中电源的电流约为_______ uA，等于______A;家庭节能灯中的电流约为________A=_______mA.家用电冰箱的电流约为_____A；家用空调器的电流约为______A。
5、测量电路中电流大小的仪表叫做_______，在电路图中用符号______表示。
展示PPT ①黑夜闪电的亮度和街上彩灯的亮度对比。
②不同大小的灯泡的亮度对比。
［演示］：接通自制教具“多功能初中电学演示实验板”。
教师：并联的两只灯泡都亮了，是因为电路中有电流。同学们看到电流了吗？提醒同学们观察：两只灯的亮度情况？为什么会发生这样的情况？
学生：灯的亮度不同。灯泡越亮表明电路中的电流越强，灯泡越暗表明电路中的电流越弱，即是说电流有强弱。其实，电流就如同自来水中的水流，水流有强弱，电流也有强弱，那么怎样表示电流的强弱？用什么仪器并测出电路中的电流呢？今天我们一起来学习电流的强弱。
探究一：观察电流表，你们能说出电流表有哪些特征吗？如何读出电流表的示数呢？
1 沪粤版《第十一章 探究简单电路》单元测试卷
班级 姓名 得分
一、 选择题（每空只有一个正确答案，把你认为正确答案的序号填写在题后的括号内，不选或错选得0分）
1. 三个相同的灯泡L1、L2、L3组成如图所示的电路，电流表A1、A2、A3的示数分别为I1、I2、I3，则它们之间的关系是 （ ）
A．I1=I2
B．I3=I1+I2
C．I1=I2+I3
D．I2=I3
2. 在图，三个电压表测量的读数分别为U1、U2、U3，则三个电压之间的关系是 （ ）
A．U1= U2= U3 B．U1 + U2= U3
C．U1= U2< U3 D．U1 + U2> U3
3. 如图，三个电流表A1 、A2、、A3的示数分别为I1、I2、I3 ，它们的大小关系是： （ ）
A．I1=I2=I3
B．I1>I2=I3
C．I1>I2>I3
D．I1> I3> I2
4. 如图2示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是 （ ）
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
5. 如图所示，电压表的接法正确的是
（ ）

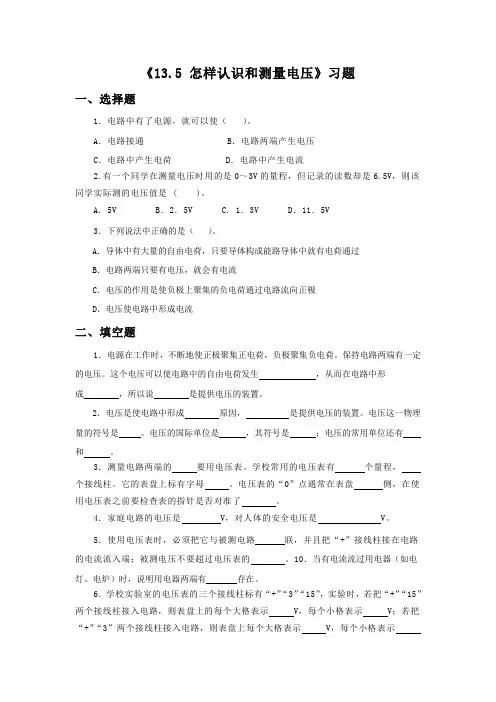

《13.5 怎样认识和测量电压》习题
一、选择题
1．电路中有了电源，就可以使（ ）。
A．电路接通 B．电路两端产生电压
C．电路中产生电荷 D．电路中产生电流
2.有一个同学在测量电压时用的是0～3V的量程，但记录的读数却是6.5V，则该同学实际测的电压值是 ( )。
A．5V B．2．5V C. 1．3V D．11．5V
3．下列说法中正确的是（ ）。
A．导体中有大量的自由电荷，只要导体构成能路导体中就有电荷通过
B．电路两端只要有电压，就会有电流
C．电压的作用是使负极上聚集的负电荷通过电路流向正极
D．电压使电路中形成电流
二、填空题
1．电源在工作时，不断地使正极聚集正电荷，负极聚集负电荷。保持电路两端有一定的电压。这个电压可以使电路中的自由电荷发生 ，从而在电路中形成 ，所以说 是提供电压的装置。
2．电压是使电路中形成 原因， 是提供电压的装置。电压这一物理量的符号是 。电压的国际单位是 ，其符号是 ；电压的常用单位还有
和 。
3．测量电路两端的 要用电压表。学校常用的电压表有 个量程，
个接线柱。它的表盘上标有字母 。电压表的“0”点通常在表盘 侧，在使用电压表之前要检查表的指针是否对准了 。
4．家庭电路的电压是 V，对人体的安全电压是 V。
5．使用电压表时，必须把它与被测电路 联，并且把“+”接线柱接在电路的电流流入端；被测电压不要超过电压表的 。10．当有电流流过用电器（如电灯、电炉）时，说明用电器两端有 存在。
第六章电压电阻单元检测
一、填空题（总计３０分。其中１～７题每空１分，８～１０题每空２分）
１．电路中要形成电流必须要有 ，该物理量的单位是 ，它的大小用
来进行测量。
３．将３节干电池串联起来使用，提供的电压为 Ｖ，如果用电压表测它的电压大小，电压表应选 的量程。
５．调节收音机音量的旋钮开关，实际上是一个
，它的原理是
，在电路中起的作用是 。
８．（2006年山东济宁中考题）在如图（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图b所示，则电阻R1和R2两端的电压分别为 、 。
9．（2006年广东省中考题）如图所示是用电流表测电路中电流的实验，图中电流表测量的是通过 （填“甲电阻”、“乙电阻”或“干路”）的电流，为了测量乙电阻两端的电压，用笔画线代替导线，将电压表正确地接入电路中。
10．（ 2006年山西太原市中考题）左图是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向力端滑动，变阻器连人电路的电阻 ，电流表的示数 ．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．
二、选择题（总计４０分。每题４分）
14．如图所示，要使滑动变阻器的滑片P向右移动时，电阻变大，应选择的接线柱是（ ）
A．A、D B．B、C C．A、B D．C、D
15.（2006年福州中考题）．图所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（ ）
A．甲接电压表，乙接电流表
B．甲接电流表，乙接电压表
C．甲、乙都接电压表
D．甲、乙都接电流表
16．（2006年长沙中考题）在如图所示电路中，a、b、c、d为四个接线柱，闭合开关S后，灯泡L不亮，若用电压表接在b、d间，闭合开关S，电压表有明显示数；若将电流表接在b、c间，无论闭合还是断开开关S，电流表都有明显示数，且灯泡L发光。则故障一定是（ ）
