体积配箍率计算实例

格式：doc
大小：26.00 KB
文档页数：2

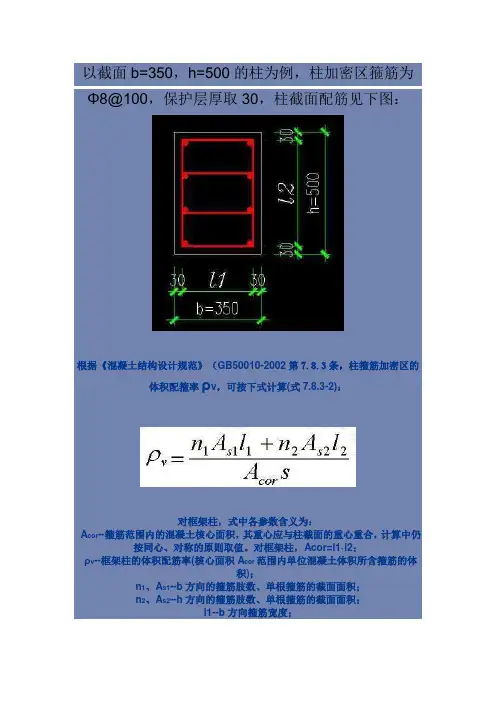

精选范本,供参考！以截面b=350，h=500的柱为例，柱加密区箍筋为Φ8@100，保护层厚取30，柱截面配筋见下图：

根据《混凝土结构设计规范》（GB50010-2002第7.8.3条，柱箍筋加密区的体积配箍率ρv，可按下式计算(式7.8.3-2)：

对框架柱，式中各参数含义为：

Acor--箍筋范围内的混凝土核心面积，其重心应与柱截面的重心重合，计算中仍按同心、对称的原则取值。对框架柱，Acor=l1·l2；

ρv--框架柱的体积配筋率(核心面积Acor范围内单位混凝土体积所含箍筋的体积)；

n1、As1--b方向的箍筋肢数、单根箍筋的截面面积；

n2、As2--h方向的箍筋肢数、单根箍筋的截面面积；

l1--b方向箍筋宽度；精选范本,供参考！ l2--h方向箍筋宽度；

s--箍筋的间距。

上例中b方向箍筋肢数为n1=4，h方向箍筋肢数为n2=2，Φ8钢筋截面积为As1=As2=50.3m㎡，l1=350-60=290mm，l2=500-60=440mm，箍筋间距s=100mm，按上式计算的柱体积配箍率为：

（4×50.3×290+2×50.3×440）/（290×440×100）=0.00804；

【本文档内容可以自由复制内容或自由编辑修改内容期待你的好评和关注，我们将会做得更好】

剪力墙约束边缘构件体积配箍率及核心区面积计算-26页文档资料

第 1 页由于《注册结构工程师考试》中对剪力墙约束边缘构件的体积配箍率考察较多，而《规范》中无具体计算公式，特整理如下，转载请注明出处。

1、计算依据：

《高层建筑混凝土结构技术规程》JGJ3-2019第7.2.5条；

《混凝土结构设计规范》GB50010-2019第11.7.18条；

《建筑抗震设计规范》GB500011-2019 第6.4.5条；

2、计算公式

（1）体积配箍率：sAlAncoriSii=v

（2）混凝土构件保护层厚度为c（最外层钢筋，即箍筋到混凝土外边缘的距离），箍筋直径为φ，如果题中明确给出纵向受力钢筋的保护层，则可以根据箍筋与纵向受力钢筋位置关系求出c。

（3）根据《规范》，箍筋长度l为箍筋中心线长度，混凝土核心截面面积Acor为最外层箍筋内表面范围内的混凝土面积。

2、剪力墙的约束边缘构件计算简图及计算：

①li如图中所示；②Asi查《混凝土结构设计规范》附录A；③ni可从题中图形数出；③s一般题中给出；④Acor计算公式如下。

（a）暗柱

Acor=（bw-2c-2φ）×（h-c-2φ）

（b）有翼墙

Acor=（b+bw+b-2φ）×（bf-2c-2φ）+（h+c）×（bw-2c-2φ）

（c）有端柱

Acor=（bc-2c-2φ）×（hc-2c-2φ）+（h+c）×（bw-2c-2φ）

（d）转角墙（L形墙）

Acor=（bw+b-c-2φ）×（bf-2c-2φ）+（h+c）×（bw-2c-2φ）第 2 页财务管理工作总结
