简述水泥的特性及应用

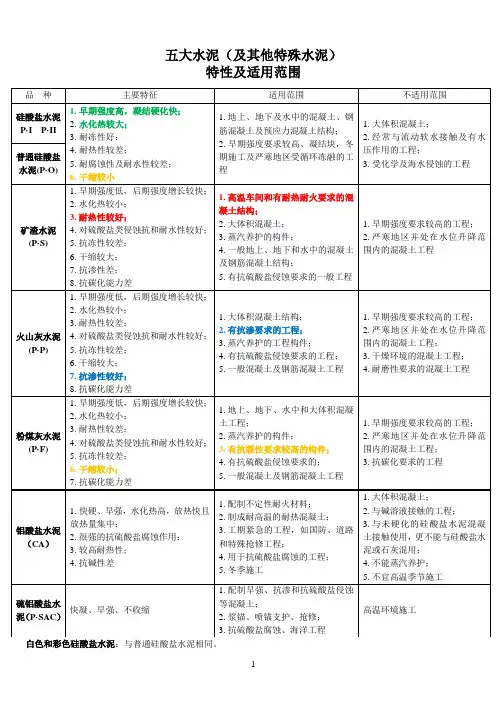

1 五大水泥（及其他特殊水泥）

特性及适用范围

白色和彩色硅酸盐水泥：与普通硅酸盐水泥相同。 品 种 主要特征 适用范围 不适用范围

硅酸盐水泥

P·I P·II 1. 早期强度高，凝结硬化快；

2. 水化热较大；

3. 耐冻性好；

4. 耐热性较差；

5. 耐腐蚀性及耐水性较差；

6. 干缩较小 1. 地上、地下及水中的混凝土、钢筋混凝土及预应力混凝土结构；

2. 早期强度要求较高、凝结块，冬期施工及严寒地区受循环冻融的工程 1. 大体积混凝土；

2. 经常与流动软水接触及有水压作用的工程；

3. 受化学及海水侵蚀的工程 普通硅酸盐水泥(P·O)

矿渣水泥

(P·S) 1. 早期强度低，后期强度增长较快；

2. 水化热较小；

3. 耐热性较好；

4. 对硫酸盐类侵蚀抗和耐水性较好；

5. 抗冻性较差；

6. 干缩较大；

7. 抗渗性差；

8. 抗碳化能力差 1. 高温车间和有耐热耐火要求的混凝土结构；

2. 大体积混凝土；

3. 蒸汽养护的构件；

4. 一般地上、地下和水中的混凝土及钢筋混凝土结构；

5. 有抗硫酸盐侵蚀要求的一般工程 1. 早期强度要求较高的工程；

2. 严寒地区并处在水位升降范围内的混凝土工程

火山灰水泥

(P·P) 1. 早期强度低，后期强度增长较快；

2. 水化热较小；

3. 耐热性较差；

4. 对硫酸盐类侵蚀抗和耐水性较好；

5. 抗冻性较差；

6. 干缩较大；

7. 抗渗性较好；

8. 抗碳化能力差 1. 大体积混凝土结构；

2. 有抗渗要求的工程；

3. 蒸汽养护的工程构件；

4. 有抗硫酸盐侵蚀要求的工程；

5. 一般混凝土及钢筋混凝土工程 1. 早期强度要求较高的工程；

2. 严寒地区并处在水位升降范围内的混凝土工程；

3. 干燥环境的混凝土工程；

4. 耐磨性要求的混凝土工程

粉煤灰水泥

(P·F) 1. 早期强度低，后期强度增长较快；

2. 水化热较小；

硅酸盐水泥熟料的矿物组成

组成矿物名称 化学分子式 缩写 含量，%

硅酸三钙 3CaO ,SiO

2 C 3s 37~60 75~82

硅酸二钙 2CaO ,SiO

2 C 2s 15〜37

铝酸三钙 3CaO ,AI2O3 C 3A 7〜15 18〜25

铁铝酸四钙 4CaO ,AI2O3,Fe2O3 C4AF 10〜18

1、 硅酸三钙是硅酸盐水泥熟料中的主要矿物成分，遇水时水化反应速度快,

水化热大，凝结硬化快，其水化产物表现为早期强度高。硅酸三钙是主要 赋予硅酸盐水泥早期强度的矿物。

2、 硅酸二钙是硅酸盐水泥中的主要矿物，遇水时水化反应速度慢，水化热很 低，其水化产物表现为早期强度低而后期强度增进较高。硅酸二钙是决定 硅酸盐水泥后期强度的矿物。

3、 铝酸三钙遇水时水化反应极快，水化热很大，水化产物的强度很低。铝酸 三钙主要影响硅酸盐水泥的凝结时间，同时也是水化热的主要来源。由于 在煅烧过程中，铝酸三钙的熔融物是生成硅酸三钙的基因，故被列为“熔 媒矿物”

4、 铁铝酸四钙遇水时水化反应速度快，水化热低，水化产物的强度也很低。

由于在煅烧熔融阶段有助于硅酸三钙的生成，同样属于“熔媒矿物”

硅酸盐水泥的技术要求

按国家标准规定，硅酸盐水泥应确保九项技术要求：水泥中的不熔物、氧 化镁含量、三氧化硫含量、烧失量和碱含量，均不得超限；水泥的细度、凝结 时间、安定性和强度，均必须达标。 掺加混合材料的硅酸盐水泥

1、普通硅酸盐水泥 凡由硅酸盐水泥熟料、6%〜15%混合材料、适量石膏磨细 制成的水硬性胶凝材料，称为普通硅酸盐水泥，简称普通水泥，代号P・O。

2、矿渣水泥 凡由硅酸盐水泥熟料和粒化高炉矿渣、适量石膏磨细制成的水 硬性胶凝材料，称为矿渣硅酸盐水泥（简称矿渣水泥），代号P・S。

3、火山灰水泥 凡由硅酸盐水泥熟料和火山灰质混合材料、适量石膏磨细制 成的水硬性胶凝材料，称为火山灰质硅酸盐水泥（简称火山灰水泥），代号 P・P。

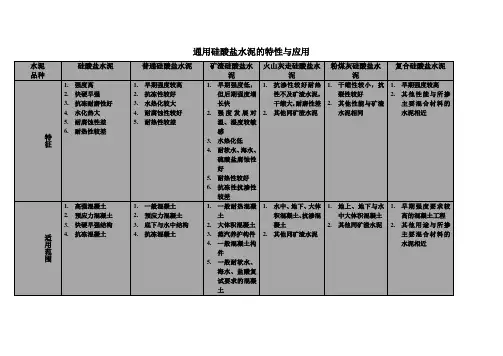

通用硅酸盐水泥的特性与应用

水泥

品种 硅酸盐水泥 普通硅酸盐水泥 矿渣硅酸盐水泥 火山灰走硅酸盐水泥 粉煤灰硅酸盐水泥 复合硅酸盐水泥

特征 1. 强度高

2. 快硬早强

3. 抗冻耐磨性好

4. 水化热大

5. 耐腐蚀性差

6. 耐热性较差 1. 早期强度较高

2. 抗冻性较好

3. 水热化较大

4. 耐腐蚀性较好

5. 耐热性较差 1. 早期强度低，但后期强度增长快

2. 强度发展对温、湿度较敏感

3. 水热化低

4. 耐软水、海水、硫酸盐腐蚀性好

5. 耐热性较好

6. 抗冻性抗渗性较差 1. 抗渗性较好耐热性不及矿渣水泥，干缩大，耐磨性差

2. 其他同矿渣水泥 1. 干缩性较小，抗裂性较好

2. 其他性能与矿渣水泥相同 1. 早期强度较高

2. 其他性能与所掺主要混合材料的水泥相近

适用范围 1. 高强混凝土

2. 预应力混凝土

3. 快硬早强结构

4. 抗冻混凝土 1. 一般混凝土

2. 预应力混凝土

3. 底下与水中结构

4. 抗冻混凝土 1. 一般耐热混凝土

2. 大体积混凝土

3. 蒸汽养护构件

4. 一般混凝土构件

5. 一般耐软水、海水、盐酸复试要求的混凝土 1. 水中、地下、大体积混凝土、抗渗混凝土

2. 其他同矿渣水泥 1. 地上、地下与水中大体积混凝土

2. 其他同矿渣水泥 1. 早期强度要求较高的混凝土工程

2. 其他用途与所掺主要混合材料的水泥相近 不适用范围 1. 大体积混凝土

2. 受腐蚀的混凝土

3. 耐热混凝土，高温养护混凝土 1. 早期强度较高的混凝土

2. 严寒地区及处在水位升降范围内的混凝土

3. 抗渗性要求高的混凝土 1. 干燥环境及处在水位变化范围内的混凝土

2. 有耐磨要求的混凝土

3. 其他同矿渣水泥 1. 抗碳化要求的混凝土

2. 其他同火山灰水泥

3. 有抗渗要求的混凝土 1.与掺主要混合材料的水泥类似

3、常用水泥的特性及应用

名称 主要特性

硅酸盐水泥 ①凝结硬化快、早期强度高；②水化热大；③抗冻性好；④耐热性差；⑤耐蚀性差；⑥干缩性较小；

普通水泥 ①凝结硬化较快、早期强度较高；②水化热较大；③抗冻性较好；④耐热性较差；⑤耐蚀性较差；⑥干缩性较小；

矿渣水泥 ①凝结硬化慢、早期强度低，后期强度增长较快；②水化热较小；③抗冻性差；④耐热性好；⑤耐蚀性较好；⑥干缩性较大；⑦泌水性大、抗渗性差； （口诀：狂热）

火山灰水泥 ①凝结硬化慢、早期强度低，后期强度增长较快；②水化热较小；③抗冻性差；④耐热性较差；⑤耐蚀性较好；⑥干缩性较大；⑦抗渗性较好； （口诀：山神）

粉煤灰水泥 ①凝结硬化慢、早期强度低，后期强度增长较快；②水化热较小；③抗冻性差；④耐热性较差；⑤耐蚀性较好；⑥干缩性较小；⑦抗裂性较高； （口诀：美国搞分裂）

复合水泥 ①凝结硬化慢、早期强度低，后期强度增长较快；②水化热较小；③抗冻性差；④耐蚀性较好；⑤其他性能与所掺入的两种或两种以上混合材料的种类、掺量有关；

水溶性内墙涂料：聚醋酸乙烯乳液、苯丙乳液、乙丙乳液、纯丙乳液和氯偏乳液等。

高分子防水卷材：一般基于原料组成及性能来分，橡胶类、树脂类、橡塑共混等，常见的有三元乙丙、聚氯乙烯、氯化聚乙烯、氯化聚乙烯—橡胶共混、三元丁橡胶等。

防水卷材的主要性能：①防水性（常用不透水性、抗渗透性等指标标示）

②机械力学性能（常用拉力、拉伸强度、断裂伸长率等指标标示）

③温度稳定性（常用耐热度、耐热性、脆性温度等指标标示）

④大气稳定性（常用耐老化性、老化后性能保持率等指标标示）

⑤柔韧性（常用柔度、柔性、低温弯折性等指标标示）

钢结构防火涂料的分类：

按火灾防护对象分类 普通钢结构防火涂料

特种钢结构防火涂料

按使用场所分类 室内钢结构防火涂料

室外钢结构防火涂料

按分散介质分类 水基型钢结构防火涂料
