奥的斯电梯扶梯安全维保流程

电梯扶梯驱动端

1、清洁底板卫生、确保无杂物、无积油。

2、紧急停车按钮功能正常有效。

3、自动运行功能正常。

4、确认照明完好无损。

5、检查减速箱油位，油量应在油标尺上下极限位置之间，无渗油现象。

6、检查飞轮速度传感器，确认功能可靠，清洁感应面，感应间隙为2mm-3mm。

7、清洁、润滑制动机械装置，确保动作灵活可靠。

8、试验抱闸，确保主制动器动作可靠。

9、检查制动带磨损情况，制动衬厚应小于不等于1.5mm。

10、确保制动带监控器，清洁感应面，功能可靠。

11、清洁、润滑附加制动器，确保动作灵活，功能可靠。

12、测量制动距离，空载向下运行制动距离为0.2m-0.3m。

13、紧固控制柜及主电源开关接线。

14、清洁电梯通风口，

15、调整主驱动链张紧量，松边下垂量10mm-15mm。

16、清理和润滑主驱动链表面油污。

17、检查主驱动链保护装置，链条滑块应清洁，厚度小于不等于13mm。 18、确保主驱动链断裂开关功能可靠，调整开关间隙为2mm。

19、确认自动润滑系统工作正常。

电梯扶梯中间直接线

1、测试紧急停车按钮，确保功能正常有效。

2、清洁围裙板光栅探头表面，确保功能可靠。

3、调整梯级、踏板与围裙板任一侧水平间隙大于不等于4mm，两侧之和大于不等于7mm。

4、自动人行道的围裙板设置在踏板和胶带之上时，调整踏板与围裙板之间垂直距离大于不等于4mm。

5、踏板或胶带的横向摆动时，确保侧边与围裙板垂直投影不应产生间隙。

奥的斯电梯TOEC-3H调试说明

一.慢车走车前准备：

1. 量一下电阻M04、M05、M06电阻为8.8Ω(低速电阻)，需撤下主机绕组测量。1区。

2. 量一下有没有接地的地方，接地是否正确。

3区： 7→HL1(—)→TRF1(OSⅢ)2区 包闸 110VDC

10区： 65→HL2(—)→TRF2(OS)2区 轿内按钮 18VDC

10A区：69→HL2(—)→RF1 楼层显示 24VDC

9A区： 181→HL2(—) 轿内关门按钮 24VDC

9区： 183→HL2(—) 防捣乱开关

3.去掉MLB、LB、PC板上的连接插头 11区

4.U、D接触器、G、2A接触器与HL1的连接 8区 构成回路

5.5区接LB板上：P1.7、P1.8两点→ES急停回路得电

6.封急停回路12-24 (5区、6区、7区)，封26-35上方向限位开关、27-34下方向限位开

关 8区

7.连A1、A2-HL1的连线构成110VAC的回路。 8区拆下：U(A1)――LB板P2.3

D(A1)――LB板P P2.4

2A(A2)――LB板P2.7

G(A2)――LB板P2.5

使它们脱离LB板，走慢车是不影响PL板

二.快车走车前准备：

1.11区：LB板- P1-5.6为12VAC测量

MLB板— P2—8.10为24VAC测量

2.检查24VDC接线情况是否有短路现象：

3D区：334开门触点、340-339关门限位为正电FF

9区： 92、96、56、44、100、67、97、98、94、95、42、43、99、100、103、

163、104、105、106、为(+)FF 183为负电(-)HL2、181为负电(-)HL2

三.在用微机作为控制之前检查项目：

1.须对每一根线测试检查：

用万能表的电阻档放在最低量程，检查所有的接线有无短路现象。

2.检查S3程序开关是否在位置2(关的位置)，否则在工厂对设备参数所编程序将发生变

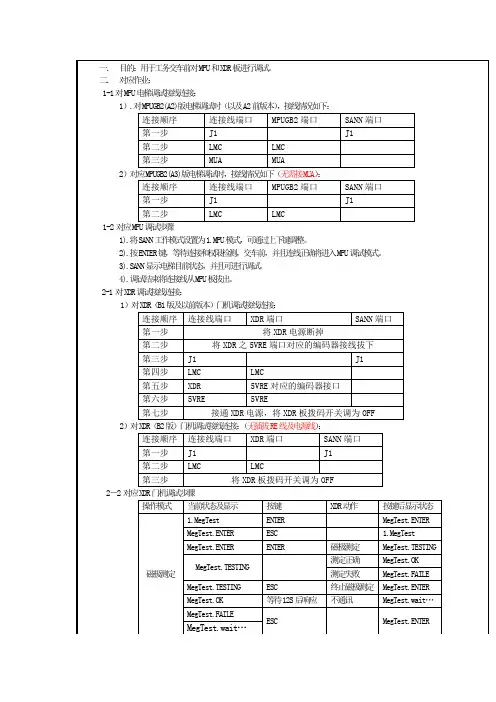

一． 目的：用于工务交车前对MPU和XDR板进行调试。

二． 对应作业：

1-1对MPU电梯调试接线连接：

1）.对MPUGB2(A2)版电梯调试时（以及A2前版本），接线情况如下：

连接顺序 连接线端口 MPUGB2端口 SANN端口

第一步 J1 J1

第二步 LMC LMC

第三步 MUA MUA

2）对应MPUGB2(A3)版电梯调试时，接线情况如下（无需接MUA）：

连接顺序 连接线端口 MPUGB2端口 SANN端口

第一步 J1 J1

第二步 LMC LMC

1-2 对应MPU调试步骤

1).将SANN工作模式设置为1.MPU模式，可通过上下键调整。

2).按ENTER键，等待连接和权限检测，交车前，并且连线正确将进入MPU调试模式。

3).SANN显示电梯目前状态，并且可进行调试。

4).调试结束将连接线从MPU板拔出。

2-1 对XDR调试接线连接：

1）对XDR（B1版及以前版本）门机调试接线连接：

连接顺序 连接线端口 XDR端口 SANN端口

第一步 将XDR电源断掉

第二步 将XDR之5VRE端口对应的编码器接线拔下

第三步 J1 J1

第四步 LMC LMC

第五步 XDR 5VRE对应的编码器接口

第六步 5VRE 5VRE

第七步 接通XDR电源，将XDR板拨码开关调为OFF

2）对XDR（B2版）门机调试接线连接：（无插拔RE线及电源线）：

连接顺序 连接线端口 XDR端口 SANN端口

第一步 J1 J1

第二步 LMC LMC

第三步 将XDR板拨码开关调为OFF

2－2 对应XDR门机调试步骤

操作模式 当前状态及显示 按键 XDR动作 按键后显示状态

磁极测定 1.MegTest ENTER MegTest.ENTER

MegTest.ENTER ESC 1.MegTest

MegTest.ENTER ENTER 磁极测定 MegTest.TESTING

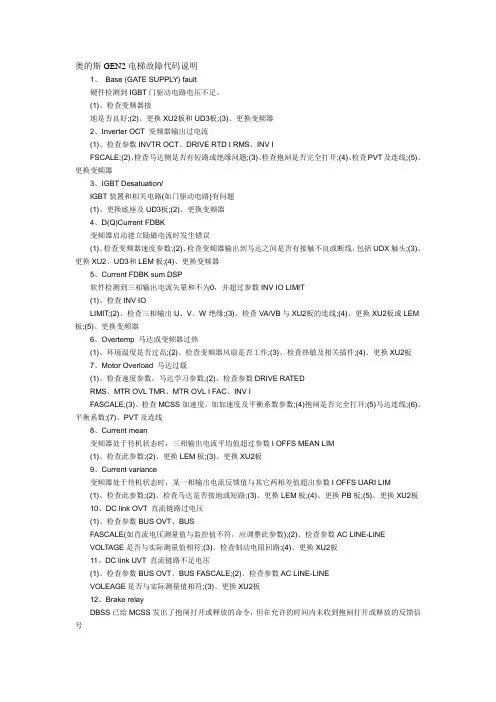

奥的斯GEN2电梯故障代码说明

1、 Base (GATE SUPPLY) fault

硬件检测到IGBT门驱动电路电压不足。

(1)、检查变频器接

地是否良好;(2)、更换XU2板和UD3板;(3)、更换变频器

2、Inverter OCT 变频器输出过电流

(1)、检查参数INVTR OCT、DRIVE RTD I RMS、INV I

FSCALE;(2)、检查马达侧是否有短路或绝缘问题;(3)、检查抱闸是否完全打开;(4)、检查PVT及连线;(5)、更换变频器

3、IGBT Desatuation/

IGBT装置和相关电路(如门驱动电路)有问题

(1)、更换底座及UD3板;(2)、更换变频器

4、D(Q)Current FDBK

变频器启动建立励磁电流时发生错误

(1)、检查变频器速度参数;(2)、检查变频器输出到马达之间是否有接触不良或断线，包括UDX触头;(3)、更换XU2、UD3和LEM板;(4)、更换变频器

5、Current FDBK sum DSP

软件检测到三相输出电流矢量和不为0，并超过参数INV IO LIMIT

(1)、检查INV IO

LIMIT;(2)、检查三相输出U、V、W绝缘;(3)、检查VA/VB与XU2板的连线;(4)、更换XU2板或LEM板;(5)、更换变频器

6、Overtemp 马达或变频器过热

(1)、环境温度是否过高;(2)、检查变频器风扇是否工作;(3)、检查热敏及相关插件;(4)、更换XU2板

7、Motor Overload 马达过载

(1)、检查速度参数，马达学习参数;(2)、检查参数DRIVE RATED

RMS、MTR OVL TMR、MTR OVL I FAC、INV I

FASCALE;(3)、检查MCSS加速度，加加速度及平衡系数参数;(4)抱闸是否完全打开;(5)马达连线;(6)、平衡系数;(7)、PVT及连线
