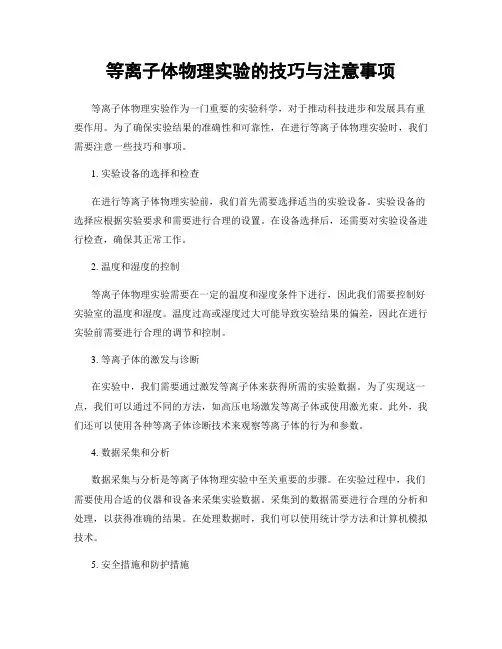

等离子体物理实验的技巧与注意事项等离子体物理实验作为一门重要的实验科学，对于推动科技进步和发展具有重要作用。
为了确保实验结果的准确性和可靠性，在进行等离子体物理实验时，我们需要注意一些技巧和事项。
1. 实验设备的选择和检查在进行等离子体物理实验前，我们首先需要选择适当的实验设备。
实验设备的选择应根据实验要求和需要进行合理的设置。
在设备选择后，还需要对实验设备进行检查，确保其正常工作。
2. 温度和湿度的控制等离子体物理实验需要在一定的温度和湿度条件下进行，因此我们需要控制好实验室的温度和湿度。
温度过高或湿度过大可能导致实验结果的偏差，因此在进行实验前需要进行合理的调节和控制。
3. 等离子体的激发与诊断在实验中，我们需要通过激发等离子体来获得所需的实验数据。
为了实现这一点，我们可以通过不同的方法，如高压电场激发等离子体或使用激光束。
此外，我们还可以使用各种等离子体诊断技术来观察等离子体的行为和参数。
4. 数据采集和分析数据采集与分析是等离子体物理实验中至关重要的步骤。
在实验过程中，我们需要使用合适的仪器和设备来采集实验数据。
采集到的数据需要进行合理的分析和处理，以获得准确的结果。
在处理数据时，我们可以使用统计学方法和计算机模拟技术。
5. 安全措施和防护措施在进行等离子体物理实验时，我们必须遵循相关的安全措施和防护措施。
实验室应具备合适的防护设备和紧急救援设备。
在实验前，我们还需要清楚了解实验过程中可能遇到的危险和风险，并采取相应的预防和措施。
6. 团队协作和沟通等离子体物理实验通常需要团队协作，不同的研究人员在实验中扮演不同的角色。
为了保证实验的顺利进行，团队成员之间需要进行良好的沟通和协作。
有效的沟通可以减少误解，并提高实验的效率和质量。
总之，等离子体物理实验是一项复杂而重要的实验科学。
通过掌握实验技巧和注意事项，我们可以更好地开展等离子体物理实验，并取得准确和可靠的结果。
在实验中，我们需要选择适当的实验设备，控制好温度和湿度，正确激发和诊断等离子体，合理采集和分析数据，遵守安全和防护措施，以及加强团队协作与沟通。

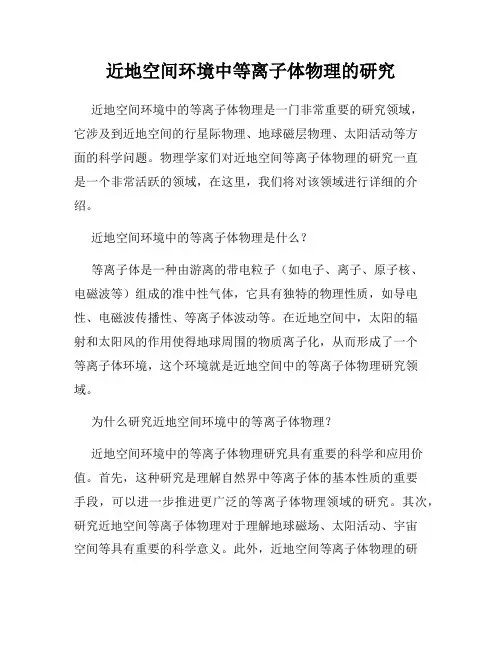

近地空间环境中等离子体物理的研究近地空间环境中的等离子体物理是一门非常重要的研究领域，它涉及到近地空间的行星际物理、地球磁层物理、太阳活动等方面的科学问题。
物理学家们对近地空间等离子体物理的研究一直是一个非常活跃的领域，在这里，我们将对该领域进行详细的介绍。
近地空间环境中的等离子体物理是什么？等离子体是一种由游离的带电粒子（如电子、离子、原子核、电磁波等）组成的准中性气体，它具有独特的物理性质，如导电性、电磁波传播性、等离子体波动等。
在近地空间中，太阳的辐射和太阳风的作用使得地球周围的物质离子化，从而形成了一个等离子体环境，这个环境就是近地空间中的等离子体物理研究领域。
为什么研究近地空间环境中的等离子体物理？近地空间环境中的等离子体物理研究具有重要的科学和应用价值。
首先，这种研究是理解自然界中等离子体的基本性质的重要手段，可以进一步推进更广泛的等离子体物理领域的研究。
其次，研究近地空间等离子体物理对于理解地球磁场、太阳活动、宇宙空间等具有重要的科学意义。
此外，近地空间等离子体物理的研究也对太阳系环境中的航空、广播、通信、导航等应用具有重要的作用。
近地空间环境中等离子体物理的研究方法近地空间环境中的等离子体物理研究主要涉及到实验室研究、观测研究和模拟研究三个方面。
实验室研究是通过实验室中的等离子体研究来模拟自然界中的等离子体环境，从而深入研究等离子体的基本性质和物理过程。
实验室研究通常涉及到等离子体的基本特性研究、等离子体波动和不稳定性研究、等离子体辐射研究等等。
观测研究是通过卫星、飞艇等载机器和地面观测站对近地空间等离子体环境中的物理参数进行实时观测和探测，以了解等离子体环境的基本特性、动态演化以及与太阳风、地球磁场等环境的相互作用等问题。
模拟研究是通过计算机数值模拟的方法，建立适当的等离子体物理模型，模拟太阳风、地球磁场和其他环境条件下产生的等离子体，模拟研究可以提供与实验室研究和观测研究互补的信息，并可以直观地了解物理过程的发展和可能的机制。

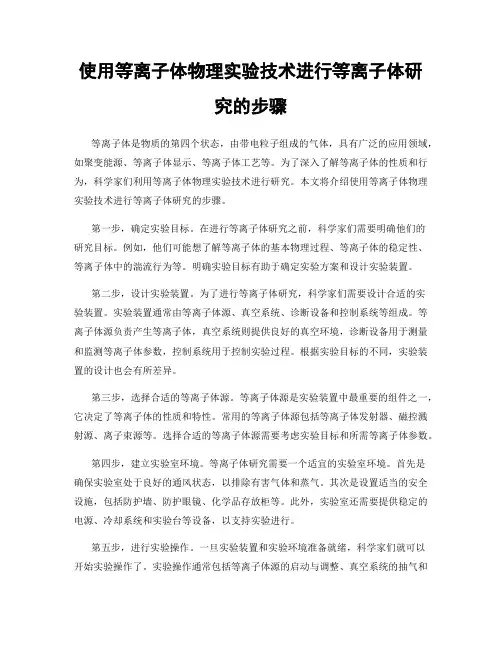

使用等离子体物理实验技术进行等离子体研究的步骤等离子体是物质的第四个状态，由带电粒子组成的气体，具有广泛的应用领域，如聚变能源、等离子体显示、等离子体工艺等。
为了深入了解等离子体的性质和行为，科学家们利用等离子体物理实验技术进行研究。
本文将介绍使用等离子体物理实验技术进行等离子体研究的步骤。
第一步，确定实验目标。
在进行等离子体研究之前，科学家们需要明确他们的研究目标。
例如，他们可能想了解等离子体的基本物理过程、等离子体的稳定性、等离子体中的湍流行为等。
明确实验目标有助于确定实验方案和设计实验装置。
第二步，设计实验装置。
为了进行等离子体研究，科学家们需要设计合适的实验装置。
实验装置通常由等离子体源、真空系统、诊断设备和控制系统等组成。
等离子体源负责产生等离子体，真空系统则提供良好的真空环境，诊断设备用于测量和监测等离子体参数，控制系统用于控制实验过程。
根据实验目标的不同，实验装置的设计也会有所差异。
第三步，选择合适的等离子体源。
等离子体源是实验装置中最重要的组件之一，它决定了等离子体的性质和特性。
常用的等离子体源包括等离子体发射器、磁控溅射源、离子束源等。
选择合适的等离子体源需要考虑实验目标和所需等离子体参数。
第四步，建立实验室环境。
等离子体研究需要一个适宜的实验室环境。
首先是确保实验室处于良好的通风状态，以排除有害气体和蒸气。
其次是设置适当的安全设施，包括防护墙、防护眼镜、化学品存放柜等。
此外，实验室还需要提供稳定的电源、冷却系统和实验台等设备，以支持实验进行。
第五步，进行实验操作。
一旦实验装置和实验环境准备就绪，科学家们就可以开始实验操作了。
实验操作通常包括等离子体源的启动与调整、真空系统的抽气和泄漏检测、诊断设备的设置和校准等。
为了获得准确和可靠的实验结果，操作过程中需要严格控制各个参数，并对实验装置进行定期的维护和保养。
第六步，进行数据分析和实验结果验证。
实验完成后，科学家们需要对实验数据进行分析，从中提取有用的信息，以验证实验结果是否符合预期。

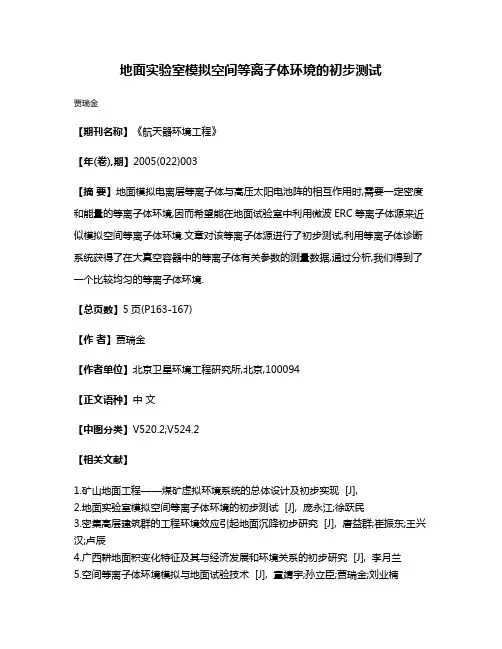

地面实验室模拟空间等离子体环境的初步测试
贾瑞金
【期刊名称】《航天器环境工程》
【年(卷),期】2005(022)003
【摘要】地面模拟电离层等离子体与高压太阳电池阵的相互作用时,需要一定密度和能量的等离子体环境,因而希望能在地面试验室中利用微波ERC等离子体源来近似模拟空间等离子体环境.文章对该等离子体源进行了初步测试,利用等离子体诊断系统获得了在大真空容器中的等离子体有关参数的测量数据,通过分析,我们得到了一个比较均匀的等离子体环境.
【总页数】5页(P163-167)
【作者】贾瑞金
【作者单位】北京卫星环境工程研究所,北京,100094
【正文语种】中文
【中图分类】V520.2;V524.2
【相关文献】
1.矿山地面工程——煤矿虚拟环境系统的总体设计及初步实现 [J],
2.地面实验室模拟空间等离子体环境的初步测试 [J], 庞永江;徐跃民
3.密集高层建筑群的工程环境效应引起地面沉降初步研究 [J], 唐益群;崔振东;王兴汉;卢辰
4.广西耕地面积变化特征及其与经济发展和环境关系的初步研究 [J], 李月兰
5.空间等离子体环境模拟与地面试验技术 [J], 童靖宇;孙立臣;贾瑞金;刘业楠
因版权原因，仅展示原文概要，查看原文内容请购买。
空间等离子体环境地面模拟实验系统传动与定位装置设计方案西安科宇工贸有限责任公司目录1任务概述及功能11.1使用条件11.2主要功能22主要技术指标23设计方案33.1系统组成及工作原理33.2结构设计方案43.2.1五维电控运动机构53.2.1.1X轴平移台和Y轴平移台53.2.1.2A轴旋转台73.2.1.3Z轴平移台和B轴旋转台93.2.1.4零件材料选择103.2.1.5关重件选型设计113.2.1.5.1直线导轨113.2.1.5.2滚珠丝杠153.2.1.5.3光栅尺193.2.2三维电控运动机构213.2.3底座223.2.4载荷安装杆233.3电控系统253.3.1控制系统原理253.3.2电机和驱动器273.3.3运动控制器293.3.4电控箱303.3.5限位保护和复位装置303.3.6控制软件313.3.6.1软件开发平台313.3.6.2功能设计313.3.6.3界面设计323.4精度测试方法323.4.1定位精度测试323.4.2重复定位精度测试343.5设计结果353.6关键技术354研制周期及进度安排361任务概述及功能空间等离子体环境地面模拟实验系统传动与定位装置是在空间等离子体环境地面模拟实验中，为测试载荷提供一组六维和一组三维机械运动和伺服控制的装置。
任务要求该装置能够安装测试载荷按照用户指令或预先规定程序模式进行机械运动，并实时显示测试载荷的运动状态和位置信息。
该模拟实验是在地面实验舱内进行，要求整个实验过程完全实现自动控制。
图11为该装置的整体使用示意图，六维电控运动机构和三维电控运动机构分别装载测试载荷相向安装在底座的两端，并可以正反向安装。
通过电缆与实验舱外的控制系统连接，操作人员通过人机接口控制并获取测试载荷的运动状态和位置信息。
图 11 传动与定位装置整体使用示意图1.1使用条件该装置要求安装在地面实验舱内使用，实验舱的具体应用条件参数如下：⏹实验舱尺寸：φ3000mm⨯5000mm；⏹真空度：5⨯10-5Pa<极限），5⨯104Pa<工作）；⏹温度：-20︒C~+50︒C；⏹等离子体环境：密度109~1012/m3，电子温度0.1~1eV，离子温度0.05~0.5 eV；⏹磁场：0~1G；⏹电场：0~1V/m；⏹太阳常数：0.3~1。

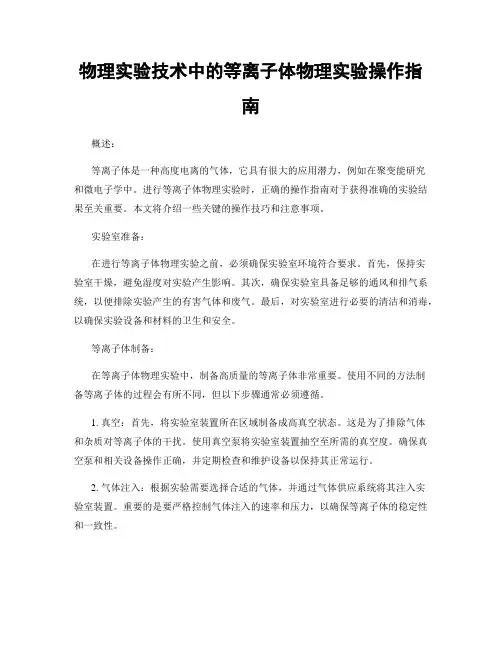

物理实验技术中的等离子体物理实验操作指南概述：等离子体是一种高度电离的气体，它具有很大的应用潜力，例如在聚变能研究和微电子学中。
进行等离子体物理实验时，正确的操作指南对于获得准确的实验结果至关重要。
本文将介绍一些关键的操作技巧和注意事项。
实验室准备：在进行等离子体物理实验之前，必须确保实验室环境符合要求。
首先，保持实验室干燥，避免湿度对实验产生影响。
其次，确保实验室具备足够的通风和排气系统，以便排除实验产生的有害气体和废气。
最后，对实验室进行必要的清洁和消毒，以确保实验设备和材料的卫生和安全。
等离子体制备：在等离子体物理实验中，制备高质量的等离子体非常重要。
使用不同的方法制备等离子体的过程会有所不同，但以下步骤通常必须遵循。
1. 真空：首先，将实验室装置所在区域制备成高真空状态。
这是为了排除气体和杂质对等离子体的干扰。
使用真空泵将实验室装置抽空至所需的真空度。
确保真空泵和相关设备操作正确，并定期检查和维护设备以保持其正常运行。
2. 气体注入：根据实验需要选择合适的气体，并通过气体供应系统将其注入实验室装置。
重要的是要严格控制气体注入的速率和压力，以确保等离子体的稳定性和一致性。
3. 放电：使用适当的电源系统对气体进行放电。
放电的方式可以是直接放电、射频放电或微波放电等。
根据实验要求选择合适的放电方式，并调整放电参数，以获得所需的等离子体参数。
实验参数控制：等离子体物理实验中，对不同实验参数的控制是非常重要的。
以下是一些常见的实验参数，需要根据实验要求和设备的特性进行适当的控制。
1. 气体压力：气体压力对等离子体的形成和稳定性具有重要影响。
确定适当的气体压力范围，并使用压力计进行实时监测和调整。
2. 输入功率：输入功率是对等离子体施加的电磁能量。
它可以通过改变电源的电压、电流和频率等参数来控制。
确保输入功率与所使用的设备和实验要求相匹配，以防止设备损坏或实验失败。
3. 等离子体密度：等离子体密度是指单位体积内等离子体粒子的数量。

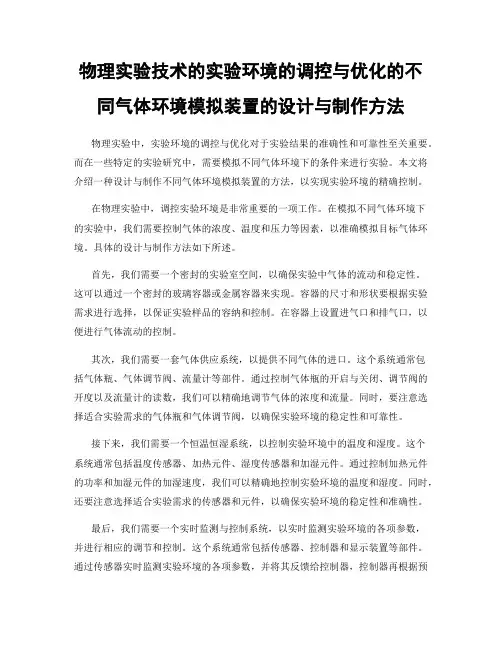

物理实验技术的实验环境的调控与优化的不同气体环境模拟装置的设计与制作方法物理实验中，实验环境的调控与优化对于实验结果的准确性和可靠性至关重要。
而在一些特定的实验研究中，需要模拟不同气体环境下的条件来进行实验。
本文将介绍一种设计与制作不同气体环境模拟装置的方法，以实现实验环境的精确控制。
在物理实验中，调控实验环境是非常重要的一项工作。
在模拟不同气体环境下的实验中，我们需要控制气体的浓度、温度和压力等因素，以准确模拟目标气体环境。
具体的设计与制作方法如下所述。
首先，我们需要一个密封的实验室空间，以确保实验中气体的流动和稳定性。
这可以通过一个密封的玻璃容器或金属容器来实现。
容器的尺寸和形状要根据实验需求进行选择，以保证实验样品的容纳和控制。
在容器上设置进气口和排气口，以便进行气体流动的控制。
其次，我们需要一套气体供应系统，以提供不同气体的进口。
这个系统通常包括气体瓶、气体调节阀、流量计等部件。
通过控制气体瓶的开启与关闭、调节阀的开度以及流量计的读数，我们可以精确地调节气体的浓度和流量。
同时，要注意选择适合实验需求的气体瓶和气体调节阀，以确保实验环境的稳定性和可靠性。
接下来，我们需要一个恒温恒湿系统，以控制实验环境中的温度和湿度。
这个系统通常包括温度传感器、加热元件、湿度传感器和加湿元件。
通过控制加热元件的功率和加湿元件的加湿速度，我们可以精确地控制实验环境的温度和湿度。
同时，还要注意选择适合实验需求的传感器和元件，以确保实验环境的稳定性和准确性。
最后，我们需要一个实时监测与控制系统，以实时监测实验环境的各项参数，并进行相应的调节和控制。
这个系统通常包括传感器、控制器和显示装置等部件。
通过传感器实时监测实验环境的各项参数，并将其反馈给控制器，控制器再根据预设的参数范围来进行调节和控制。
同时，将实验环境的各项参数显示在显示装置上，以方便实验人员进行实时观察和调节。
综上所述，设计与制作不同气体环境模拟装置的方法包括建立密封的实验室空间，配置气体供应系统、恒温恒湿系统和实时监测与控制系统。

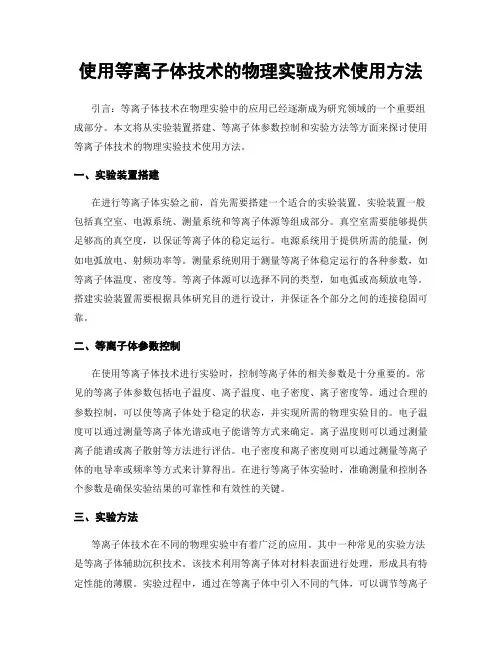

使用等离子体技术的物理实验技术使用方法引言：等离子体技术在物理实验中的应用已经逐渐成为研究领域的一个重要组成部分。
本文将从实验装置搭建、等离子体参数控制和实验方法等方面来探讨使用等离子体技术的物理实验技术使用方法。
一、实验装置搭建在进行等离子体实验之前，首先需要搭建一个适合的实验装置。
实验装置一般包括真空室、电源系统、测量系统和等离子体源等组成部分。
真空室需要能够提供足够高的真空度，以保证等离子体的稳定运行。
电源系统用于提供所需的能量，例如电弧放电、射频功率等。
测量系统则用于测量等离子体稳定运行的各种参数，如等离子体温度、密度等。
等离子体源可以选择不同的类型，如电弧或高频放电等。
搭建实验装置需要根据具体研究目的进行设计，并保证各个部分之间的连接稳固可靠。
二、等离子体参数控制在使用等离子体技术进行实验时，控制等离子体的相关参数是十分重要的。
常见的等离子体参数包括电子温度、离子温度、电子密度、离子密度等。
通过合理的参数控制，可以使等离子体处于稳定的状态，并实现所需的物理实验目的。
电子温度可以通过测量等离子体光谱或电子能谱等方式来确定。
离子温度则可以通过测量离子能谱或离子散射等方法进行评估。
电子密度和离子密度则可以通过测量等离子体的电导率或频率等方式来计算得出。
在进行等离子体实验时，准确测量和控制各个参数是确保实验结果的可靠性和有效性的关键。
三、实验方法等离子体技术在不同的物理实验中有着广泛的应用。
其中一种常见的实验方法是等离子体辅助沉积技术。
该技术利用等离子体对材料表面进行处理，形成具有特定性能的薄膜。
实验过程中，通过在等离子体中引入不同的气体，可以调节等离子体组分和能量，并对薄膜进行控制。
这种方法在薄膜制备、表面改性等领域有着广泛的应用前景。
另一种常见的实验方法是等离子体诊断技术。
该技术利用等离子体的特性来研究等离子体的结构、性质、动力学等。
通过观察等离子体的辐射光谱、电子能谱、电阻率等参数，可以对等离子体的性质和反应过程进行分析。

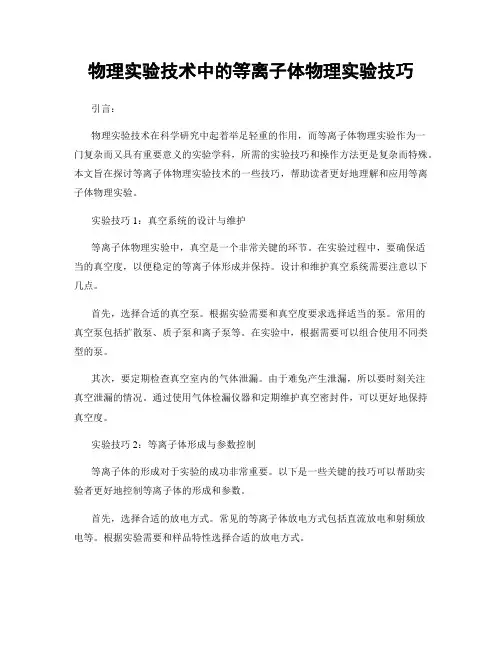

物理实验技术中的等离子体物理实验技巧引言：物理实验技术在科学研究中起着举足轻重的作用，而等离子体物理实验作为一门复杂而又具有重要意义的实验学科，所需的实验技巧和操作方法更是复杂而特殊。
本文旨在探讨等离子体物理实验技术的一些技巧，帮助读者更好地理解和应用等离子体物理实验。
实验技巧1：真空系统的设计与维护等离子体物理实验中，真空是一个非常关键的环节。
在实验过程中，要确保适当的真空度，以便稳定的等离子体形成并保持。
设计和维护真空系统需要注意以下几点。
首先，选择合适的真空泵。
根据实验需要和真空度要求选择适当的泵。
常用的真空泵包括扩散泵、质子泵和离子泵等。
在实验中，根据需要可以组合使用不同类型的泵。
其次，要定期检查真空室内的气体泄漏。
由于难免产生泄漏，所以要时刻关注真空泄漏的情况。
通过使用气体检漏仪器和定期维护真空密封件，可以更好地保持真空度。
实验技巧2：等离子体形成与参数控制等离子体的形成对于实验的成功非常重要。
以下是一些关键的技巧可以帮助实验者更好地控制等离子体的形成和参数。
首先，选择合适的放电方式。
常见的等离子体放电方式包括直流放电和射频放电等。
根据实验需要和样品特性选择合适的放电方式。
其次，掌握合适的参数控制。
参数控制是实验中极为重要的一环。
包括放电功率、放电电压、气体流速、气体种类以及电极间距等。
根据实验需要和已知的等离子体参数，适当调整这些参数以实现所需的实验效果。
实验技巧3：等离子体诊断与测量等离子体实验过程中，准确的诊断和测量对于研究等离子体特性非常重要。
以下是一些关键技巧可以帮助实验者更好地进行等离子体诊断和测量。
首先，选择合适的诊断方法。
常见的等离子体诊断方法包括电子探测器、离子探测器、光谱仪等。
根据实验需求和等离子体特性选择合适的诊断方法。
其次，合理安排测量位置。
根据等离子体特性和研究目的，选择合适的测量位置。
同时注意安装测量设备与等离子体之间的间距和夹角，以确保测量的准确性。
实验技巧4：数据处理与分析等离子体物理实验的数据处理与分析是实验过程的最后一步，也是实验结果的重要部分。
等离子体实验装置的使用注意事项等离子体实验是一项重要的科学研究领域，它在材料科学、能源研究等领域具有广泛应用。
在进行等离子体实验时，我们需要遵守一些使用注意事项，以确保实验的安全性和可靠性。
下面将重点介绍这些注意事项。
1. 实验室基础安全要求在进行等离子体实验前，应确保实验室具备基本的安全设施和规范。
这包括安全出口、灭火器材、化学品储存、通风系统等。
实验室内应有明确的进入和禁止进入的区域，以确保人员的安全。
2.等离子体装置安装等离子体实验装置的安装需要专业的技术人员进行操作。
在安装过程中，要遵循厂商提供的操作手册和安装指南，确保装置的正常运行。
同时，要注意设备的固定和连接管路的可靠性，以防止意外事故发生。
3. 操作人员培训对于等离子体实验装置的操作人员，需要进行专业培训，了解实验装置的原理、操作步骤和常见故障处理方法。
只有经过培训合格的人员才能进行实验操作，确保实验的安全性。
4. 电源和冷却系统等离子体实验装置通常需要大功率的电源和冷却系统来保证实验的正常进行。
在使用电源时，应注意电源的额定功率和电流，以免超过设备的承受能力。
冷却系统则需要定期检查和维护，以确保其正常运行，避免设备过热。
5. 等离子体实验参数设定在进行等离子体实验时，需要合理设定实验参数，包括电流、电压、频率、气体流量等。
这些参数的设定应根据实验目的和装置特点进行调整，以获得理想的实验结果。
同时，要避免参数设定过大或过小，以免对装置和实验对象造成损害。
6. 实验材料的选择和准备在等离子体实验中，需要选择合适的材料进行实验。
要注意材料的熔点、燃点和耐腐蚀性，避免使用易燃、易腐蚀或高温材料。
同时，要对实验材料进行充分准备，包括清洁、精细加工等。
这样可以提高实验的可重复性和准确性。
7. 实验环境和气氛控制在进行等离子体实验时，实验环境和气氛控制非常重要。
要确保实验室空气流通，并避免有害气体的产生和堆积。
实验设备和周围环境要保持干燥、洁净。
空间等离子体环境地面模拟实验系统传动与定位装置设计方案西安科宇工贸有限责任公司1 / 39目录1任务概述及功能11.1使用条件 11.2主要功能 22主要技术指标23设计方案33.1系统组成及工作原理33.2结构设计方案43.2.1五维电控运动机构53.2.1.1X 轴平移台和Y轴平移台 53.2.1.2A 轴旋转台73.2.1.3Z 轴平移台和 B 轴旋转台93.2.1.4零件材料选择103.2.1.5关重件选型设计113.2.1.5.1直线导轨113.2.1.5.2滚珠丝杠153.2.1.5.3光栅尺19 3.2.2三维电控运动机构21 3.2.3底座22 3.2.4载荷安装杆233.3电控系统253.3.1控制系统原理253.3.2电机和驱动器273.3.3运动控制器293.3.4电控箱30 3.3.5限位保护和复位装置30 3.3.6控制软件313.3.6.1软件开发平台313.3.6.2功能设计313.3.6.3界面设计323.4精度测试方法323.4.1定位精度测试323.4.2重复定位精度测试343.5设计结果353.6关键技术354研制周期及进度安排361 任务概述及功能空间等离子体环境地面模拟实验系统传动与定位装置是在空间等离子体环境地面模拟实验中，为测试载荷提供一组六维和一组三维机械运动和伺服控制的装置。
任务要求该装置能够安装测试载荷按照用户指令或预先规定程序模式进行机械运动，并实时显示测试载荷的运动状态和位置信息。
该模拟实验是在地面实验舱内进行，要求整个实验过程完全实现自动控制。
图11为该装置的整体使用示意图，六维电控运动机构和三维电控运动机构分别装载测试载荷相向安装在底座的两端，并可以正反向安装。
通过电缆与实验舱外的控制系统连接，操作人员通过人机接口控制并获取测试载荷的运动状态和位置信息。
图11 传动与定位装置整体使用示意图1.1 使用条件该装置要求安装在地面实验舱内使用，实验舱的具体应用条件参数如下：实验舱尺寸：3000mm 5000mm；真空度：5 10-5Pa＜极限），5 104Pa＜工作）；温度：-20 C +50 C；等离子体环境：密度109 1012/m3，电子温度0.1 1eV，离子温度0.05 0.5 eV；磁场：0 1G；电场：0 1V/m；太阳常数：0.3 11.2 主要功能根据任务要求，该装置需要具备以下功能：(1) 能在真空、等离子体、电场和磁场等环境下工作。
(2) 六维电控运动机构装载测试载荷实现三维直线平移运动和三维旋转运动，并准确定位。
三维直线平移分别为X向、Y向和Z向，三维旋转分别为A向、B向和C向＜其中A向旋转轴与Z轴平行，B向旋转轴与X轴平行，C 向旋转轴与Z 轴垂直)。
(3) 两组装置可以在基准底座平台上正反向安装、初始位置在中间。
(4) 用户可以通过人机接口输入所需的运动参数控制该装置动作。
(5) 三维直线平移距离及三个旋转台旋转角度可以连续测量，并能在计算机软件界面上实时显示。
(6) 配备载荷安装杆，可安装在B 轴旋转台上。
安装杆上可安装两个测试载荷，用户可通过控制软件实现两测试载荷之间的相向运动，运动范围最大为3000mm。
＜当使用安装杆时，整个装置只启用X向直线平移功能)2 主要技术指标(1) 直线平移机构承载：5KgX 轴行程：2000mm＜两组相向安装总有效行程为4000mm)Y轴行程：2000mmZ轴行程：1000mm定位精度：±0.05mm＜每300mm范围内)重复定位精度：±0.01mm线性分辨率：0.01mm 速度调节范围：在1mm/s 100 mm/s范围内连续可调(2) 旋转运动机构A轴旋转范围：360B轴旋转范围：360C轴旋转范围：360定位精度：±0.0125重复定位精度：±0.005闭环分辨率：±1.5″ 载物台具有多接口安装面3 设计方案3.1 系统组成及工作原理系统组成如图31所示，由底座、一组六维和一组三维电控运动机构、载荷安装杆、电控箱和专用系统控制软件等组成。
底座为整个装置提供良好的安装平台，主要由平台和平台支架组成。
六维电控运动机构装载测试载荷实现六个轴的运动，分别由X 轴平移台、Y 轴平移台、Z轴平移台、A 轴旋转台、B轴旋转台和C轴旋转台等组成，图31 系统组成载荷安装杆安装在六维电控运动机构的B向旋转台上，装载两个测试载荷实现相对位置平移，主要由驱动装置、传动机构、导向机构和距离测量装置等组成。
电控箱用来集成整个装置的硬件控制电路，由模块电源、电机驱动器、多轴控制卡、光栅细分盒等组成。
控制软件为用户提供良好的人机界面，用户通过控制软件实现对整个装置的操作控制和数据获取。
系统工作原理：测试载荷分别安装在两个载荷安装杆上，启动电控箱上的电源开关，测试人员就可通过配套控制软件控制六维电控运动机构各轴电机动作＜包括位移或角度，速度及加速度），实时显示各轴的运动状态。
其中X 轴、Y轴、Z轴和载荷安装杆的机械工作原理相同，都是采用交流伺服电机直接驱动滚珠丝杠螺母副传动机构，实现各轴的直线运动，距离测量装置为直线光栅尺，对工作台的移动位置进行实时测量并进行反馈，实现各轴工作台的准确定位。
A轴、B轴和C轴的机械传动原理相同，均采用交流伺服电机直接驱动蜗轮蜗杆传动机构，实现工作台的360°旋转，角度测量装置为圆光栅，对工作台的转动角度进行实时测量并进行反馈，实现旋转工作台的准确定位。
配套控制软件根据各轴光栅尺的位置测量反馈数据进行后台计算处理，可实现两被测载荷相对距离位置输出。
3.2 结构设计方案系统机械结构示意图如图32所示，主要由底座、六维电控运动机构、三维电控运动机构及和两组载荷安装杆等组成。
1、底座 2 、六维运动机构 3 、三维电控运动机构 4 、载荷安装杆图32 系统机械结构示意图六维电控运动机构和三维电控运动机构采用对称分布的安装孔位，可根据功能需要进行正反向安装。
三维电控运动机构预留扩展接口，用支架替代Y轴和A轴空间位置，其他相关连接件预留安装Y轴和A轴的安装孔，方便以后三维机构到五维机构的扩展。
3.2.1 六维电控运动机构六维电控运动机构装载测试载荷实现六个轴的运动，分别由X 轴平移台、Y 轴平移台、Z轴平移台、A 轴旋转台、B轴旋转台和C轴旋转台等组成，结构示意如图33 所示。
1、X轴平移台2、Y轴平移台3、A 轴旋转台4、Z轴平移台5、B轴旋转台6、C轴旋转台图33 六维电控运动机构结构示意图3.2.1.1X 轴平移台和Y 轴平移台X 轴平移台和Y 轴平移台结构示意如图34所示。
Y 轴平移台通过螺钉连接可靠的安装在X 轴平移台的移动载物台上，当X轴载物台移动时，Y 轴平移台也会沿着X 轴方向做整体移动。
1、X轴平移台 2 、Y 轴平移台图34X 向平移台和Y 向平移台结构示意图X轴平移台和Y 轴平移台结构采用相同结构原理，各平移台均由电机、滚珠丝杠、直线导轨、光栅尺、联轴器、限位传感器等组成，结构原理示意如图35所示。
1、底板2、直线导轨3、光栅尺4、旋转电机5、联轴器6、滚珠丝杠图35 平移台结构原理示意图电机固定在底座上，联轴器一端连接电机轴，另一端连接滚珠丝杠轴，当电机旋转时，联轴器就会将电机扭矩传递给丝杠，滚珠丝杠再将旋转运动传递给螺母，螺母和载物台固接在一起实现直线平移，直线导轨固定在丝杠两侧，对载物台平移起到导向作用。
滚珠丝杠两端采用一端固定，另一端支撑的安装方式，固定端采用两个面对面的角接触球轴承进行固定，支撑端采用深沟球轴承进行支撑。
光栅尺为位置测量元件，对载物台移动距离进行实时测量和反馈，主要由标尺光栅和光栅读数头两部分组成。
光栅尺固定在底座上，读数头固定在移动部件上，当载物台移动时，读数头和光栅尺就会产生读数变化，反馈到计算机实现闭环控制。
平移台两端设置有限位机构，当载物台移动到极限位置时，限位传感器就会接通，此时电机停止旋转，阻止载物台继续前行。
3.2.1.2A 轴旋转台A轴旋转台主要由电机、蜗轮蜗杆传动机构、圆光栅、连轴器、轴环等组成，如图36所示。
蜗杆两端通过轴承固定在基座上，蜗轮通过轴系与工作台连接。
旋转电机通过联轴器驱动蜗轮蜗杆机构传动，实现工作台转动。
1、电机2、圆光栅3、蜗轮蜗杆传动机构 4 、联轴器5、轴环图36 旋转台<A 轴）结构简图电机水平安装在底座上，联轴器一端连接电机轴，另一端连接蜗杆轴，当电机旋转时，联轴器就会将电机扭矩传递给蜗杆，蜗杆再将旋转运动传递给蜗轮，蜗轮通过轴环与载物台连接，完成电机轴和载物台之间的扭矩传递和运动方向转换，实现载物台绕竖直轴的旋转运动。
圆光栅为角度测量元件，当工作台转动时光栅和读数头发生相对转动，实现角度的实时测量和数据反馈载物台与蜗轮之间的传动采用交叉滚柱轴环RU形结构，外形如图37所示在交叉滚柱轴环中，因圆筒形滚柱在呈 90°的V 形沟槽滚动面上通过间隔保 持器被相互垂直地排列，使得单个轴承就可承受径向负荷、轴向负荷及力矩负 荷等所有方向的负荷。
由于已进行了安装孔的加工，就不需要固定法兰和支撑 座。
另外，由于采用带座的一体化内外环结构，安装对性能几乎没有影响，因 此能够获得稳定的旋转精度和扭矩，适用于外圈和内环旋转。
蜗杆两端通过轴承和轴承支座固定在基座上，安装方式如 图 38所示。
根据轴承所受载荷的大小、方向和性质，选用接触角较大的角接触球轴承 ，轴承外形如 图 39所示。
轴承支承部件主要对轴系回转零件起支承作用，并承受径向和轴向作用力，保证轴系部件在工作中能正常地传递轴向力以防止轴系发生轴向窜动而图 37 交叉滚柱轴环 RU 形结构图 38 蜗杆安装方式改变工作位置图39 角接触球轴承外形3.2.1.3Z 轴平移台、B轴旋转台和 C 轴旋转台Z轴平移台和B轴旋转台结构示意如图310 所示1、Z轴平移台2、B轴旋转台3、C轴旋转台图310Z 轴平移台和 B 轴旋转台结构示意图B轴旋转台通过螺钉连接安装在Z轴平移台的移动载物台上，当Z轴载物台上下移动时，B轴旋转台也会随着Z轴做上下移动。
载荷安装在B轴旋转台的台面上，可实现Z轴方向直线平移和B轴方向的360°旋转。
Z轴平移台结构原理与X 轴平移台结构原理相同，均由底座、电机、联轴器、滚珠丝杠螺母副、直线导轨、载物台、光栅尺和限位机构等几大部分组成，不同的是Z轴平移台需要将平移台底座竖直安装在固定支架上，实现Z轴方向的直线移动，电机采用带制动的伺服电机，防止因掉电或重力下掉。
C 轴旋转台安装在Z 轴的竖直支撑板上。
B、C轴旋转台结构原理与A 轴旋转台结构原理相同，此处不再重述。
3.2.1.4零件材料选择（1）真空材料选择原则对于真空环境中使用的零件，其制作材料有如下要求：足够的机械强度和刚度；气密性好。
