PLC水塔水位控制及应用系统设计

一、引言

随着工业自动化技术的不断发展和完善，PLC技术被广泛应用于自动化控制系统中。在工业生产中，水是必不可少的生产资源之一，因此水的控制和管理也变得越来越重要。水塔是常见的水控制设备之一，在水塔的水位控制方面，PLC技术也可以起到重要作用。本文将介绍PLC水塔水位控制及应用系统的设计，以期提高工业生产效率和水资源的利用效率。

二、PLC水塔水位控制原理

水塔是存放水的设备，水位高低直接影响着水压和水量。水位控制便是管理水塔水位的重要手段。传统的水塔水位控制方法是使用浮球开关控制水泵开关，但是这种方法不仅容易损坏浮球开关，而且无法进行准确控制。而PLC水塔水位控制则是使用PLC控制器接收水位变化信号，通过程序逻辑控制水泵的开关，实现精确控制水位高低。

在PLC水塔水位控制方案中，首先需要设置两个探测水位的传感器，一个位于最低水位处，另一个位于最高水位处。当水位低于最低水位传感器时，PLC控制器就会控制水泵开启，控制水塔往里面注水，直到水位达到最高水位传感器的位置停止。当水位超过最高水位传感器时，PLC控制器也会控制水泵关闭，以免水库溢出。

三、PLC水塔水位控制及应用系统设计流程

1.确定水塔的高度和水位传感器的位置

PLC水塔水位控制方案的第一步就是衡量水塔的高度，然后计算出所需的水位传感器位置。传感器应该放置在两个不同位置，一个位置在低水位线下，并且另一个位置在高水位线上。

2.使用传感器读取水位数据

第二个步骤是将两个水位传感器连接到PLC控制器上。PLC控制器可以轻松地读取传感器数据并使用该数据来管理塔内的水位。

3.使PLC控制器完成水位控制逻辑

最后一步是为PLC控制器创建程序逻辑以控制水泵的开关。该逻辑必须能够读取传感器数据，检测水位是否过高或过低，然后在需要时打开或关闭水泵。 四、PLC水塔水位控制及应用系统的优点

PLC水塔水位控制系统与传统控制系统的比较如下：

1. 精确性和可靠性

与传统开关相比，PLC水塔水位控制系统更加精确，能够做到滴水不漏。PLC系统可以根据需要随着水位的变化自动调整水泵的开关状态，确保水位的稳定控制。

2. 可编程性和可扩展性

PLC控制器是一种可编程控制器，它可以自动定义和执行复杂的程序和功能。如果需要，可以轻松更改程序，添加新的传感器或水泵。

3. 能够实现远程监测和控制

PLC水塔水位控制系统允许用户远程监测和控制设备。通过远程控制，电气工程师和工程师可以随时查看水塔附近发生的情况，调整设置并解决问题。

五、

PLC水塔水位控制方案是一种高效、可靠、易维护的方案。我们可以看到，它比传统水位控制方案更加灵活、精确，同时更加自动化。在各种工业领域中，这种控制方案能够管理、控制和监测水资源，以便用户更好地利用这些资源。因此，在未来的设计中，应该广泛采用PLC水塔水位控制方案。

合集下载

PLC 水塔水位控制系统的设计

PLC 水塔水位控制系统的设计

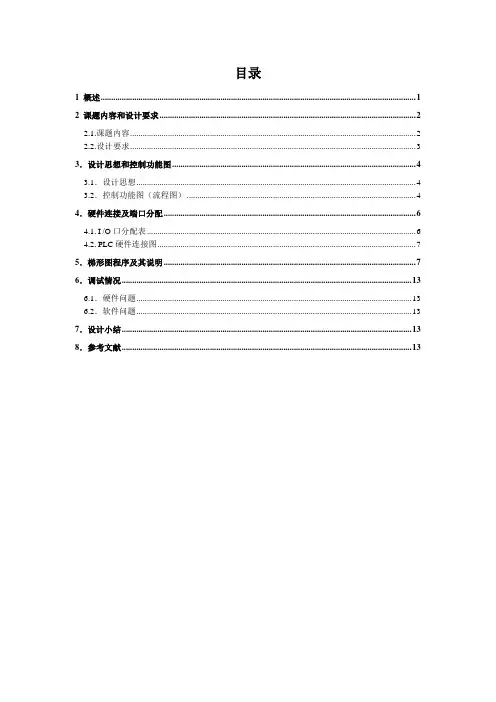

目录

1 概述 ...................................................................................................................................................... 1

2 课题内容和设计要求 .......................................................................................................................... 2

2.1.课题内容 ........................................................................................................................................ 2

2.2.设计要求 ........................................................................................................................................ 3

3．设计思想和控制功能图 .................................................................................................................... 4

3.1．设计思想 ..................................................................................................................................... 4

水塔水位控制系统PLC设计

水塔水位控制系统PLC设计

水塔水位控制系统PLC设计

1水塔水位控制系统PLC硬件设计

1.1、水塔水位控制系统设计要求

水塔水位控制装置如图1-1所示

水常水位擁制

51- -表示水塔的水位上限，

52- -表示水塔的水位下限，

53- -表示水池水位上限，

54- -表示水池水位下限，

M1为抽水电机，Y为水阀。

图1-1水塔水位控制装置

水塔水位的工作方式:

当水池液位低于下限液位开关 S4，S4此时为ON水阀丫打开（丫为ON , 开始往水池里注水，定时器开始定时，4秒以后，若水池液位没有超过水池下限 液位开关时（S4还不为OFF，则系统发出报警（阀丫指示灯闪烁），表示阀丫 没有进水，出现故障；若系统正常，此时水池下限液位开关 S4为OFF表示水位

高于下限水位。当水位液面高于上限水位，则 S3为ON阀丫关闭（丫为OFF。

当S4为OFF时，且水塔水位低于水塔下限水位时（水塔下限水位开关 S2

为ON ,电机M开始工作，向水塔供水，当S2为OFF时，表示水塔水位高于水 塔下限水位。当水塔液面高于水塔上限水位时（水塔上限水位开关 S1为OFF ，

电机M停止。（注：当水塔水位低于下限水位，同时水池水位也低于下限水位时， 水泵不能启动）

1.2水塔水位控制系统主电路

水塔水位控制系统主电路如图1-2所示:

图1-2水塔水位控制系统主电路

1.3、I/O接口分配

水塔水位控制系统PLC的I/O接口分配如表1-1所示。

表1-1水塔水位控制系统 PLC的I/O接口分配表

符号地址 绝对地址 数据类型 说明

1 S1 I0.1 BOOL 水塔上限水位

2 S2 I0.2 BOOL 水塔下限水位

3 S3 I0.3 BOOL 水池上限水位

4 S4 I0.4 BOOL 水池下限水位

5 START I0.0 BOOL 控制开关

6 Y Q0.1 BOOL 水阀

7 M1 Q0.2 BOOL 抽水电机

8

Q0.3 BOOL 水池下限指示灯

基于plc的水塔水位自动控制设计

基于plc的水塔水位自动控制设计

目录

摘要 ................................................................. I

第1章 绪论 .......................................................... 1

1.1选题的背景与意义 .............................................. 1

1.2可编程逻辑控制器简述 .......................................... 1

第2章 系统总体设计 ................................................. 2

2.1水塔水位控制系统设计 .......................................... 2

2.2水塔水位控制系统基本工作原理 .................................. 3

2.3水塔水位控制系统主电路设计 .................................... 4

第3章 系统硬件设计 .................................................. 5

3.1 硬件选型 ...................................................... 5

3.1.1 PLC的选择 ............................................... 5

3.1.2水泵的选择 ............................................... 6

3.1.3液位开关的选择 ........................................... 6

基于PLC的水塔水位控制系统设计

基于PLC的水塔水位控制系统设计

目 录

1．结论…………………………………………………………………………3

1.1 可编程控制器的产生 …………………………………………………3

1.2 PLC的特点 ………………………………………………………………3

1.3 PLC的基本结构…………………………………………………………3

1.4 PLC的工作方式 …………………………………………………………4

1.5 PLC的发展……………………………………………………………………………5

2．水塔水位控制系统PLC硬件设计……………………………………………………6

2.1水塔水位控制系统要求 ……………………………………………………6

2.2水塔水位控制系统主电路 …………………………………………………6

2.3I/O口的分配 ……………………………………………………………7

3. 水塔水位控制系统PLC的软件设计…………………………………………8

3.1 程序流程图…………………………………………………………………8

3.2 梯形图………………………………………………………………………9

4.设计总结………………………………………………………………………11

参与文献…………………………………………………………………………11

2 第1章 绪论

1.1可编程控制器的产生

可编程控制器（Programmable Controller）,也称可编程逻辑控制器（Programmable Logic Controller），是以微处理器为核心的工业自动控制通用装置，是计算机家族的一名成员，简称PC，为了避免与个人电脑（也简称为PC）相混淆，通常将可编程控制器简称为PLC。

可编程控制器的产生与继电器—接触器控制系统有很大的关系。继电器—接触器控制已有上百年的历史，它是一种用弱电信号控制强电信号的电磁开关，具有结构简单、电路直观、价格低廉、容易操作、易于维修的优点。此种控制系统布局固定，按预先规定的时间、条件、顺序工作。对于工作模式固定、要求比较简单的场合非常适用，至今仍有广泛的用途。
