同层排水施工方案

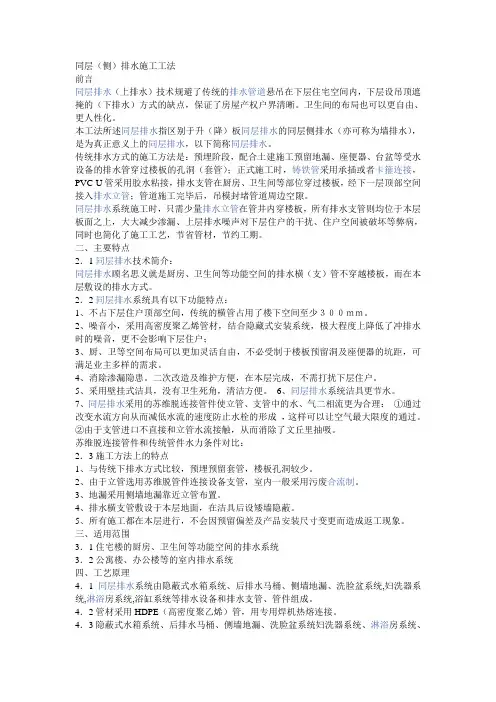

同层（侧）排水施工工法

前言

同层排水（上排水）技术规避了传统的排水管道悬吊在下层住宅空间内，下层设吊顶遮掩的（下排水）方式的缺点，保证了房屋产权户界清晰。卫生间的布局也可以更自由、更人性化。

本工法所述同层排水指区别于升（降）板同层排水的同层侧排水（亦可称为墙排水），是为真正意义上的同层排水，以下简称同层排水。

传统排水方式的施工方法是：预埋阶段，配合土建施工预留地漏、座便器、台盆等受水设备的排水管穿过楼板的孔洞（套管）；正式施工时，铸铁管采用承插或者卡箍连接，PVC-U管采用胶水粘接，排水支管在厨房、卫生间等部位穿过楼板，经下一层顶部空间接入排水立管；管道施工完毕后，吊模封堵管道周边空隙。

同层排水系统施工时，只需少量排水立管在管井内穿楼板，所有排水支管则均位于本层板面之上，大大减少渗漏、上层排水噪声对下层住户的干扰、住户空间被破坏等弊病，同时也简化了施工工艺，节省管材，节约工期。

二、主要特点

2．1同层排水技术简介：

同层排水顾名思义就是厨房、卫生间等功能空间的排水横（支）管不穿越楼板，而在本层敷设的排水方式。

2．2同层排水系统具有以下功能特点：

1、不占下层住户顶部空间，传统的横管占用了楼下空间至少３００ｍｍ。

2、噪音小，采用高密度聚乙烯管材，结合隐藏式安装系统，极大程度上降低了冲排水时的噪音，更不会影响下层住户；

3、厨、卫等空间布局可以更加灵活自由，不必受制于楼板预留洞及座便器的坑距，可满足业主多样的需求。

4、消除渗漏隐患。二次改造及维护方便，在本层完成，不需打扰下层住户。

5、采用壁挂式洁具，没有卫生死角，清洁方便。 6、同层排水系统洁具更节水。

7、同层排水采用的苏维脱连接管件使立管、支管中的水、气二相流更为合理： ①通过改变水流方向从而减低水流的速度防止水栓的形成 ，这样可以让空气最大限度的通过。

②由于支管进口不直接和立管水流接触，从而消除了文丘里抽吸。

苏维脱连接管件和传统管件水力条件对比：

住宅工程同层排水方案规范

一、概述

同层排水是指同一层楼内各种排水设施的排水工程。同层排水工程的设计、施工、验收和维护是确保建筑工程正常使用的重要环节。本规范旨在规范住宅工程同层排水方案的设计与施工，保障排水工程的质量与安全。

二、设计原则

1、合理布局：同层排水方案应合理布局，便于排水设施的连接与维护，且在排水过程中不会出现积水现象。

2、安全可靠：排水设计应符合排水原理，能够安全可靠地排除污水和雨水，确保建筑物内部环境的卫生与安全。

3、经济合理：排水方案应综合考虑成本与效益，力求在确保工程质量的基础上节约材料和人力资源。

4、符合法规：排水方案必须符合国家和地方相关法规与标准，确保工程合法合规。

三、设计内容

1、排水设施的选择：根据建筑物的使用性质和排水要求，选择适当的排水设施，包括排水管道、下水管、排水口等。

2、管道布局：根据建筑物的平面布局和建筑物功能分区，合理布置排水管道，设立合适的排水设施。

3、排水口设置：根据使用场所和排水要求，设置合适数量和规格的排水口，确保排水顺畅。

4、材料选用：排水管道及设施应选择防腐蚀、耐磨损、耐高温、耐低温的材料，保证排水系统的长期稳定运行。

5、施工工艺：排水系统的施工应符合相关标准和规范，避免因施工不当导致排水设施的损坏和故障。

6、防水处理：在排水设施封闭部位和密闭接口处进行防水处理，确保管道系统不会泄漏。

7、检测验收：对排水工程的设施进行验收，确保排水系统符合相关要求和标准。

四、施工要求

1、材料采购：施工单位应按照设计要求，选择符合国家标准的排水管道和设施材料，确保质量合格。 2、施工工艺：施工单位应严格按照设计图纸和规范要求，采用正确的施工工艺，确保排水系统的质量。

3、施工环境：在施工现场应保持整洁，避免垃圾和杂物进入排水管道，影响排水系统的正常运行。

4、施工安全：施工单位应严格遵守安全操作规范，保障施工人员的安全，避免施工过程中发生安全事故。

厦门同安湾大桥

- 26 -

附03

嘉境二期项目施工

总承包工程同层排水

专

项

施

工

方

案

厦门同安湾大桥

- 26 - 江阴一建建设有限公司

二0一五年八月二十四日

目 录

1、工程概况……………………………………………………………………3

2、组织机构设置和职责设置…………………………………………………3

3、施工部署……………………………………………………………………6

4、施工安装顺序………………………………………………………………6

5、卫生间系统施工和技术保证措施…………………………………………7

6、厨房系统施工和技术保证措施……………………………………………11

7、冷凝水水系统施工和技术保证措施………………………………………13

8、雨水系统施工和技术保证措施 …………………………………………14

9、材料保障措施 ……………………………………………………………15 厦门同安湾大桥

- 26 - 10、安全保障措施……………………………………………………………15

11、文明施工管理……………………………………………………………17

12、工期保证措施……………………………………………………………18

13、系统施工技术措施………………………………………………………18

14、施工质量保证措施………………………………………………………21

15、附表………………………………………………………………………25

1、工程概况

1.1工程名称：扬州市嘉境二期项目施工总承包工程

1.2工程地点：扬州搜西湖风景区鸿福路18号。

1.3结构类型：①卫生间降板同层排水、局部非降板同层排水；②厨房非降板同层排水；

1.4开工日期：2015年11月5日，具体以现场实际进度为准。 厦门同安湾大桥

- 26 - 2、组织机构设置和职责设置

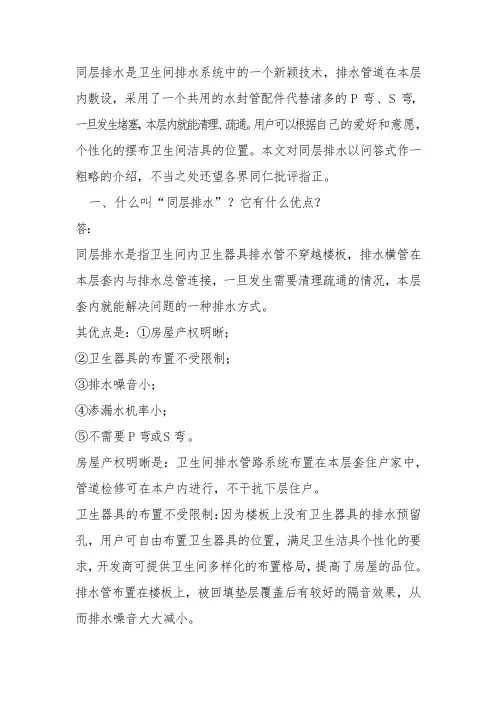

同层排水是卫生间排水系统中的一个新颖技术，排水管道在本层内敷设，采用了一个共用的水封管配件代替诸多的P弯、S弯，一旦发生堵塞，本层内就能清理、疏通。用户可以根据自己的爱好和意愿，个性化的摆布卫生间洁具的位置。本文对同层排水以问答式作一粗略的介绍，不当之处还望各界同仁批评指正。

一、什么叫“同层排水”？它有什么优点？

答：

同层排水是指卫生间内卫生器具排水管不穿越楼板，排水横管在本层套内与排水总管连接，一旦发生需要清理疏通的情况，本层套内就能解决问题的一种排水方式。

其优点是：①房屋产权明晰；

②卫生器具的布置不受限制；

③排水噪音小；

④渗漏水机率小；

⑤不需要P弯或S弯。

房屋产权明晰是：卫生间排水管路系统布置在本层套住户家中，管道检修可在本户内进行，不干扰下层住户。

卫生器具的布置不受限制：因为楼板上没有卫生器具的排水预留孔，用户可自由布置卫生器具的位置，满足卫生洁具个性化的要求，开发商可提供卫生间多样化的布置格局，提高了房屋的品位。

排水管布置在楼板上，被回填垫层覆盖后有较好的隔音效果，从而排水噪音大大减小。 卫生间楼板不被卫生器具管道穿越，减小了渗漏水的机率，也能有效地防止病菌的传播。

由一只共用的“多通道地漏”或“接入器”，取代了传统下排水方式中各个卫生器具设置的P弯或S弯。由P弯与S弯产生而自身无法克服的弊端，同层排水方式全部解决了。

二、同层排水技术有几种形式？试作简要介绍。

答：同层排水技术目前主要有三种形式（三种做法）：一种是采用卫生间楼板（或局部楼板）下沉方式；第二种是采用墙排水（以管道隐蔽安装系统为主要特征）方式；第三种是采用垫高卫生间地面的垫层式。

⒈卫生间楼板下沉的排水方式参照《住宅卫生间》01SJ914。具体做法是卫生间的结构楼板下沉（局部）30cm，作为管道敷设空间。下沉楼板采用现浇砼并做好防水层，按设计标高和坡度沿下沉楼板面敷设给、排水管道，并用水泥焦渣等轻质材料填实作为垫层，垫层上用水泥砂浆找平后再做防水层和面层。01SJ914图集指出，采用这种方式时，应该使用一种叫“多通道地漏”的管配件。
