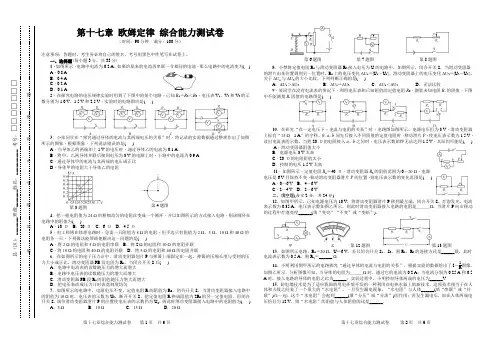

人教版物理九年级全一册第十七章 欧姆定律 测试卷 含答案

第十七章学情评估

一、选择题(每题3分，共30分)

1．对欧姆定律的理解，下列说法中错误的是( )

A．对同一导体，导体中的电流与这段导体两端的电压成正比

B．在电压不变时，导体的电阻愈大，通过的电流则愈小

C．在电压相同时，导体的电阻与电流成反比

D．对同一导体，导体两端的电压与通过电流的比值不变

2．对人体安全的电压不高于36 V，能引起人感觉的最小电流约为1 mA，人体允许通过的安全电流小于10 mA，则人体的电阻大约为( )

A．36 Ω B．360 Ω

C. 3 600 Ω D. 36 000 Ω

3．下图为定值电阻甲和乙的电流与电压的关系图象，将它们串联后接入电路中。关于通过甲、乙两电阻的电流大小及电阻两端的电压关系，正确的是( )

A．I甲＝I乙 B．I甲＞I乙 C．U甲＜U乙 D．U甲＝U乙

4．某输液警报器能在药液流完时，通过电铃发声报警，该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小，通过电铃的电流需要达到一定大小时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是( )

5．如图所示，定值电阻R1＝50 Ω，R2＝10 Ω，开关S闭合时，R1、R2两端的电压分别是U1、U2，通过的电流分别是I1、I2，下列关系正确的是( )

A．I1 ∶I2＝1 ∶1

B．I1 ∶I2＝1 ∶2

C．U1 ∶U2＝1 ∶1

D．U1 ∶U2＝2 ∶1

6．如图所示的电路中，电源电压不变，闭合开关S，L1、L2均正常发光。一段时间后，两个电表的示数都变大，如果只有L1或L2一处发生了故障，则下列判断正确的是( )

A．L1短路 B．L2短路

C．L1断路 D．L2断路

7．如图所示，电源电压保持不变，闭合开关，在滑动变阻器的滑片P向右滑动的过程中( )

A．电流表A2示数不变 B．电流表A2示数变小

C．电压表V示数变小 D．电流表A1示数变大

8．小明在探究通过导体的电流跟电阻的关系实验中，如图甲所示，电源电压恒为6 V，根据测量数据得到如图乙所示的图象。则( )

3 A．分析图象可得：在电压一定时，导体的电阻与电流成反比

B．实验过程中，小明控制导体两端的电压为2.5 V

C．将R从5 Ω换成10 Ω后，应将滑片P向左移

D．若定值电阻选用的最大阻值为20 Ω，则滑动变阻器最大阻值不能小于20 Ω

9．某科技小组为快递公司设计的分拣计数装置简化电路如图所示。R2为定值电阻，R1为光敏电阻，当有光照射光敏电阻时其阻值变小。激光被遮挡一次，计数器会自动计数一次(计数器可视为电压表)。闭合开关，激光被遮挡瞬间，下列说法正确的是( )

A．电阻R1的阻值变小

B．通过R2的电流变大

C．电阻R1两端的电压变大

D．电阻R2两端的电压变大

10.如图甲所示，电源电压保持不变。闭合开关S，在滑动变阻器的滑片P从最右端滑到最左端的过程中，R1、R2的I-U关系图象如图乙所示。下列判断正确的是( )

①图线A是电阻R1的I-U关系图象

②电源电压为18 V

③R1的阻值是20 Ω

④滑动变阻器R2的最大阻值为30 Ω

A．①②正确 B．②③正确 C．①③④正确 D．①②③④都正确

二、实验题(11题14分，12题10分，13题6分，共30分) 11．下图是“利用电压表和电流表测量电阻”的实验电路与装置图。

(1)根据图甲所示的电路图，用笔画线代替导线，把实物图乙连接完整，要求电流表、电压表均接小量程。

(2)图丙是某一次测量时电表的示数，则此时电压表的示数是________V，电流表的示数是________A。由此可知，电阻值的测量值是________Ω。

(3)滑动变阻器的滑片P向右端滑动时，电路中的电流变________(填“大”或“小”)，滑动变阻器在此实验中起到的作用是____________和________________________________________________。

12．在“探究电流与电压关系”的实验中，如图所示的是某实验小组设计的电路，电源电压3 V保持不变。

(1)请用笔画线代替导线，在图中完成电路连接，要求滑片P向B端滑动时，电流表的示数变小；

(2)连接电路时，开关应该________；

(3)实验时，闭合开关，将滑片移动到某位置，记下电压表和电流表的示数。接下来的操作是________；(填字母)

A．换用另一个定值电阻，将滑片移动到某位置，记下电压表和电流表的示数

B．将滑片移动到另外几个位置，分别记下电压表和电流表的示数

(4)实验中测得五组数据，并绘制出定值电阻R的I﹣U图象如图所示。分析图象可得：通过定值电阻的电流与其两端的电压成________；

(5)结合所测数据分析，本实验所用滑动变阻器的最大阻值应不小于________Ω；

(6)小明通过改变滑动变阻器滑片的位置，进行了多次实验，这样做的目的是______________(填字母)。

A．求出R两端电压和通过R的电流的平均值，可以减小误差

B．找出R两端电压和通过R的电流之间的关系

5

(第12题) (第13题)

13．小明想探究电流与电阻的关系，实验室提供了5 Ω、10 Ω和20 Ω的电阻各一个，如图所示，但是小明不能确定三个电阻对应哪个阻值，请你选择合适的器材通过实验帮助小明进行辨别。

实验器材：_______________________________________________；

实验步骤：

_________________________________________________________________________________________________________________________________________________________________________________________________；

实验结论：___________________________________________。

三、综合应用题(每空1分，21题、22题每题4分，23题、24题每题6分，共40分)

14．在“探究电流与电压、电阻的关系”时为了测量电流、电压的值，应选用的器材是________和__________；在滑动变阻器与电阻箱两种器材中，为了连续改变电路中的电流，应选用__________________；如图所示，电阻箱的示数为________Ω。

15．在如图甲所示的电路中，闭合开关后，电压表V1、V2的示数如图乙、丙所示，则电压表V的示数是________V，此时小灯泡L1、L2的阻值之比是________。

16．如图甲所示的为分别测量小灯泡L和定值电阻R后得到的I－U关系图象。由图甲可知，灯泡L的电阻随着电压的增大而 ________(填“增大”或“减小”)。如图乙，把L和R并联到电压为4 V的电路两端，则电流表A1和电流表A2的读数之比为 ________；把L和R串联到电压为5 V的电路两端，L两端的电压是 ________V。

17．如图所示，要使R1与R2组成并联电路，应闭合开关________，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为________，R1与R2两端的电压之比为________。

18．如图所示的电路中，电源电压为15 V，调节滑动变阻器滑片P从最右端b移动到最左端a，电流表示数由0.3 A变为0.4 A，则定值电阻R0＝__________Ω，滑片位于b点时电压表示数为______________V。

19．如图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作，一段时间后，观察到两电表指针偏转方向相反。若电路中除了R1、R2外，其他电路元件均完好。

7

(1)电路中存在的故障可能是______________________________；

(2)若用完好的灯L分别替换R1或R2后，闭合开关，灯都能发光，则电路中的故障一定是__________________________。

20．阅读全文，回答以下问题。

随着经济的发展，轿车已经进入普通百姓的家庭。通常，我们需要使用钥匙(也可使用按键式)，借助于马达来完成发动机的启动，汽油进入气缸燃烧，使发动机能持续运转。

发动机一般有多个气缸，目前，发动机普遍采用“汽油多点喷射电控系统”，利用各种传感器检测发动机每个气缸的各种状态，经过微机判断和计算，来控制发动机各个气缸在不同的工况下的各自喷油时刻、喷油量、点火提前角等，使发动机每个气缸在不同工况下都能获得合适空燃比的混合气，提高燃油的燃烧效率，从而达到降低汽油机污染物排放的目的。为了保护发动机，应及时散发热量，汽车上还必须添加防冻液，防冻液的沸点比水的沸点高。同时，防冻液的沸点越高，其冰点也就越低，沸点与冰点差值越大，效果越好。

电控汽油喷射系统中的空气供给体系向发动机提供新鲜的空气。以叶片式空气流量计传感器为例，气流对测量叶片的作用力增大时，叶片偏转角度增大，与叶片转轴同轴的电位计滑动臂逆时针转动，使电位计电压输出部分的阻值发生变化，由于输入电压恒定，从而把进气流量的变化转化成输出电压参数的变化(如图乙所示)，实现对进气流量的测量。

(1)汽车点火钥匙相当于电路中的________ 。

A．电源 B．用电器 C．开关 D．电动机 (2)叶片式空气流量计传感器中，当气流对测量叶片的作用力变小时，电位计电压输出部分的阻值________(填“变小”“不变”或“变大”)。

(3)某小组选取质量相等的A、B两种类型的防冻液，在同样加热的条件下，得到如图甲所示的“温度—时间”图象，则散热效果较好的是防冻液________(填“A”或“B”)。

(4)下列电路中，能模拟四缸多点汽油喷射电控系统工作情况的是________ 。

21．如图所示的为一身高测量仪的电路图，请在“”“”或“”中选两个填入框，要求被测人身高变高时电表的示数增大。

22．如图甲所示的是家用燃气报警器的简化原理图。电源为可调压直流电源，R0为电阻箱，R为气敏电阻，气敏电阻的阻值随泄漏燃气浓度变化的关系如图乙所示，当电流表的示数变化为某一值时报警器开始报警。请解释工作原理，并说明怎样使报警器在泄漏燃气浓度更低时报警。

23．如图所示，电源电压为12 V，R1＝40 Ω，开关S断开时，电流表的示数为0.2
