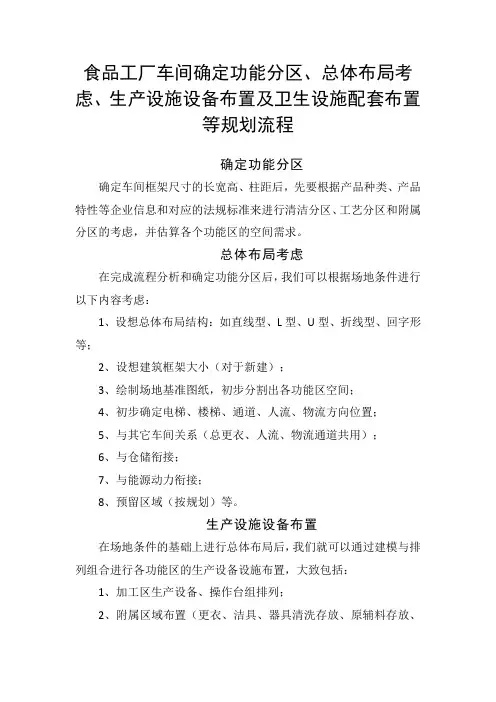

食品工厂车间确定功能分区、总体布局考虑、生产设施设备布置及卫生设施配套布置等规划流程确定功能分区确定车间框架尺寸的长宽高、柱距后，先要根据产品种类、产品特性等企业信息和对应的法规标准来进行清洁分区、工艺分区和附属分区的考虑，并估算各个功能区的空间需求。
总体布局考虑在完成流程分析和确定功能分区后，我们可以根据场地条件进行以下内容考虑：1、设想总体布局结构：如直线型、L型、U型、折线型、回字形等；2、设想建筑框架大小（对于新建）；3、绘制场地基准图纸，初步分割出各功能区空间；4、初步确定电梯、楼梯、通道、人流、物流方向位置；5、与其它车间关系（总更衣、人流、物流通道共用）；6、与仓储衔接；7、与能源动力衔接；8、预留区域（按规划）等。
生产设施设备布置在场地条件的基础上进行总体布局后，我们就可以通过建模与排列组合进行各功能区的生产设备设施布置，大致包括：1、加工区生产设备、操作台组排列；2、附属区域布置（更衣、洁具、器具清洗存放、原辅料存放、包材存放、机房等）；3、各功能区空间分割跟随排列调整优化（长宽高）；4、各功能区的物流衔接（缓冲间、传递口、输送带）；5、各功能区的门窗设置；6、电梯、楼梯、通道调整优化（对于新建）；7、建筑框架大小（对于新建）；8、夹层设置、设备平台/底座设置等；卫生设施配套布置在生产设施设备布置的基础上，我们就可以进行卫生设施配套的规划，通常包括：1、排水系统：地面与设备排水走向；明沟、暗管、窨井、地漏，如果车间是在首层，排水和地漏设计时要着重考虑，后期不便于增设；2、供水系统：工艺、清洗、冷却循环；3、工艺管道：蒸汽、压缩空气、纯化水、其它介质；4、通风系统：换气量、温湿度、冷凝水、粉尘；5、空气过滤：净化；正压与负压；6、照明系统：整体、局部、防爆；7、环境温湿度控制系统：按产品工艺；8、环境空气消毒系统：按产品工艺；9、虫害设施配置；食品工厂规划是个系统工作，需要整合产品工艺与流程、卫生标准与功能分区、生产设备与设施、附属设备与设施、产能与效率、现场管理与操作习惯、建筑布局与结构、消防与环保、交通与物流、投资预算与规划目标等诸多要素。
食物工厂建筑设计方案模板一、引言本文旨在提供一个食物工厂建筑设计方案模板，旨在满足食物工厂建设过程中的建筑设计需求。
通过科学合理的设计，提高工厂的生产效率，确保食品的质量和安全，为食品工业的发展做出贡献。
二、总体布局设计1. 地理位置选择：选择地理环境优越、交通便捷的地方，方便原材料的运输和成品的分销。
2. 建筑面积规划：根据生产规模确定建筑面积，包括原料储存区、生产区、包装区、储存区等功能区域。
3. 建筑结构设计：采用坚固耐用的建筑结构，确保工厂的整体安全性和稳定性。
三、功能区划分设计1. 原料储存区：提供足够的空间储存原材料，并设置适当的温湿度控制系统，保证原材料的质量。
2. 生产区：根据不同的生产工艺，合理划分生产线，并考虑员工的工作流程和人机工程学设计，提高生产效率。
3. 包装区：设立专门的包装区域，提供充足的空间进行包装作业，并根据产品特点选择适当的包装设备。
4. 储存区：设置合适的储存区域，以容纳成品，并定期进行库存管理和检查。
四、通风与环境控制设计1. 通风系统：建立有效的通风系统，保持室内空气流通，排除潮湿和异味，确保员工工作环境的质量。
2. 温湿度控制：在相关区域内安装温度和湿度控制设备，确保食品的生产和储存环境符合相关的卫生标准。
3. 净化系统：采用适当的空气净化设备，过滤空气中的微粒物质，减少对食品质量的影响。
五、安全与消防设计1. 防火措施：在建筑中设置消防设备和消防通道，并保证设备的日常检查和维护，确保火灾风险的最小化。
2. 安全出口：合理设置应急出口，确保员工和访客在紧急情况下能够快速安全地撤离。
3. 安全标识：在工厂内设置明显的安全标识，包括紧急出口和安全注意事项，提醒人们遵守安全规定。
六、环境保护设计1. 废弃物处理区：设置专门的废物分类和处理区域，确保合规处理废物，减少对环境的污染。
2. 节水措施：采用节水设备，合理利用水资源，并定期检查和维护设备，减少水的浪费。
食品工厂综合规划方案引言食品工厂是制造和加工食品的场所，是保障食品安全和满足人们生活需求的重要组成部分。
为了提高工厂的生产效率、食品质量和可持续发展能力，本文将综合规划食品工厂的布局、设备、流程和管理等方面，以确保食品工厂运营的高效、安全和节能减排。
一、食品工厂布局规划1. 空间布局食品工厂的空间布局应根据不同工艺流程和房间功能来规划，确保物料流、人员流和信息流的顺畅。
主要区域包括原料仓储区、生产车间、包装区、储存和物流区以及办公区等。
2. 内外环境设计考虑到食品工厂的卫生要求，安全防护和环境保护，应设计合理的通风、照明和排污系统。
采用防尘、防蚊虫、隔离污染等措施，确保食品生产环境的卫生和安全。
3. 安全通道和消防设备在工厂的布局中，应合理规划安全通道，并设置消防器材，确保员工在紧急情况下的安全撤离及火灾的防范和扑灭。
同时，应设置监控设备，确保生产过程的安全性。
二、食品工厂设备规划1. 选用先进的生产设备在食品工厂的综合规划中，应选择先进的生产设备，如自动化生产线、包装设备、质检仪器等，提高生产效率和产品质量的稳定性。
根据食品工厂的实际生产需求，确定合适的设备类型和数量。
2. 进行设备维护和更新设备的维护保养十分关键，按照制造商的要求进行定期保养和检修，延长设备寿命，减少故障发生的概率。
同时，根据生产需求和技术发展，及时更新和升级设备，提高效率和生产能力。
三、食品生产流程规划1. 清洁和消毒流程食品工厂应建立科学的清洁和消毒流程，保证生产环境的卫生和员工的健康。
对于接触食品的设备、工具和器皿等，应定期清洗和消毒，防止交叉感染和食源性疾病的发生。
2. 品质控制和检验流程在食品工厂的综合规划中，应设置质量控制岗位，并建立完善的产品品质检验流程。
从原材料的验收开始，到生产过程的监控和成品的抽检，确保产品符合安全、卫生和标准的要求。
3. 废物处理和回收利用食品生产会产生一定数量的废物，对于可回收利用的废物，应进行分类、清理和回收，减少废物对环境的污染。
食品生产车间规划、整体布局、物流及仓库、人流及更衣室、洗手消毒设施，风淋系统、能源配备和供给及标准与合规整体布局车间的整体布局，要以产品的工艺流程、生产规模、配套设备和预定的场地为主线，结合其他细节来进行调整。
如果是新建厂房，可以根据工艺和规模自由设计，在满足工艺需要的基础上，配合场地利用和预期的风格进行外观布局，如果是已有固定建筑物，整体结构已经定型，只能在有限空间内进行规划。
车间布局的总体原则是以物流为主线，结合水、电、汽、冷的供给方便，规划整体结构，然后根据细节调整。
同时安全和消防要求也要放在首位，安全不仅仅是消防和疏散这么简单，包括建筑结构、建筑和设备设施材料、各种管线布局隐患的预防，等等。
车间布局应顺畅、紧凑、合理，避免往返交叉和长距离运输或多次运输，但并不是要一条线式的设计，这样空间利用和管理上都会有欠缺。
为使生产车间流程顺畅同时避免一条直线带来的弊端，一般将建筑物设计成T形、L 形或U形，如果是多层车间，还要考虑上下运输的问题。
新建厂房还应考虑后期扩建的可能性，要留有适当的发展余地。
物流及仓库食品加工过程基本上都是从原料→半成品→成品的过程，即从非清洁到清洁的过程。
因此，车间原则上应该按照产品的加工进程顺序进行布局，使产品加工从非清洁的环节向清洁环节过渡，避免在加工流程中出现交叉和倒流。
不同清洁区之间要要采取相应的隔离措施，形成不同的功能间，以便控制彼此间的人流、物流和空气流，避免产生交叉污染。
物流的传递通过传递窗进行或通过加工设备自带功能传输，如连续蒸煮机、油炸机、蒸柜生熟区分别开门等。
既隔开了生熟区域，又传递了物料。
不同清洁区要分别设置工器具清洗、消毒间，根据需要配备清洗消毒设施设备，消毒间应有冷热水供应，排水顺畅。
下角料和废弃物要用密闭的包装从专用出口运出，或按物流逆向运出，应注意交叉污染的预防。
仓库为车间配套建筑，位置应尽量靠近相应的生产车间和辅助车间，并根据贮存物料的不同，选定符合防火安全所要求的间距与结构。
果脯工厂设计方案果脯工厂设计方案一、项目背景随着人们生活水平的提高和消费观念的变化，市场对于健康食品的需求不断增加。
果脯作为一种健康、营养且口感良好的零食，受到了广大消费者的喜爱。
因此，开设一家果脯工厂具有很大的市场潜力和发展前景。
二、项目规划1. 工厂选址果脯工厂的选址应考虑交通便捷、原材料供应充足和市场需求高的地区。
同时，工厂应位于无污染源附近，以保证生产过程的安全和卫生。
2. 工厂布局工厂的布局要合理，充分利用空间，确保各个生产环节之间的流程顺畅。
建议采用流水线生产方式，具有高效率和一致性。
3. 选购设备为了保证产品质量和生产效率，需要选购适当的设备。
包括果脯切割机、蒸煮机、干燥机、包装机等。
4. 原材料采购为了生产高质量的果脯，需要选择新鲜、优质的水果作为原材料。
可以与农户签订长期合作协议，保证原材料供应的稳定性和质量。
5. 工厂环境和设备清洁为了保证食品安全和产品质量，在生产过程中需要严格控制环境卫生和设备的清洁程度。
建议定期进行设备维护和清洁，确保工作环境的干净整洁。
6. 品牌建设通过在市场上建立自己的品牌形象，可以提升产品的知名度和竞争力。
可以通过包装设计、产品宣传和网络营销等方式进行品牌建设。
三、生产流程1. 选择新鲜水果并进行清洗。
2. 对水果进行切割和去皮处理。
3. 进行果脯的蒸煮和脱水处理，以去除水分。
4. 进行果脯的糖浆浸泡和糖渍处理，增加甜味。
5. 进行果脯的干燥处理，以去除余留水分。
6. 进行果脯的包装，以保持产品的新鲜度和口感。
7. 进行产品的质量检验和包装标签贴附。
8. 出厂销售。
四、市场前景随着人们对健康食品需求的增加，果脯市场有很大的发展潜力。
通过科学的市场调研和市场定位，可以生产出符合消费者需求的果脯产品，并建立品牌形象，抢占市场份额，取得可观的经济效益。
五、投资估算工厂建设和设备采购的投资估算应结合具体情况进行，包括厂房、设备、原材料、人员薪酬等各方面的费用。

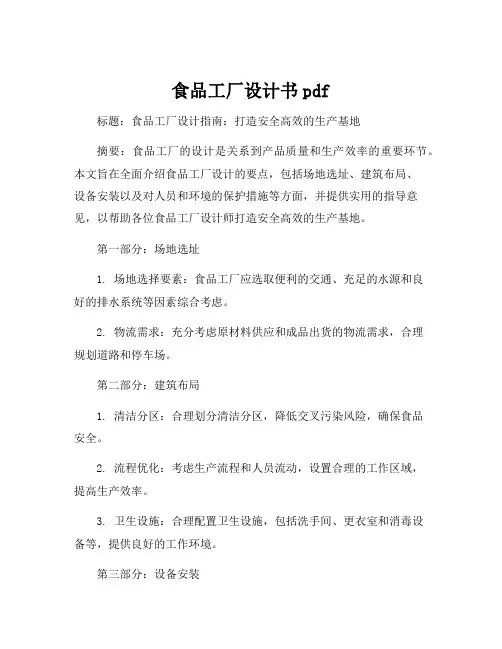

食品工厂设计书pdf标题：食品工厂设计指南：打造安全高效的生产基地摘要：食品工厂的设计是关系到产品质量和生产效率的重要环节。
本文旨在全面介绍食品工厂设计的要点，包括场地选址、建筑布局、设备安装以及对人员和环境的保护措施等方面，并提供实用的指导意见，以帮助各位食品工厂设计师打造安全高效的生产基地。
第一部分：场地选址1. 场地选择要素：食品工厂应选取便利的交通、充足的水源和良好的排水系统等因素综合考虑。
2. 物流需求：充分考虑原材料供应和成品出货的物流需求，合理规划道路和停车场。
第二部分：建筑布局1. 清洁分区：合理划分清洁分区，降低交叉污染风险，确保食品安全。
2. 流程优化：考虑生产流程和人员流动，设置合理的工作区域，提高生产效率。
3. 卫生设施：合理配置卫生设施，包括洗手间、更衣室和消毒设备等，提供良好的工作环境。
第三部分：设备安装1. 设备布局：根据生产流程和工作人员需求，合理布置设备，确保顺畅的操作和高效率的生产。
2. 设备选型：根据产品类型和规模选择适合的设备，确保产品质量和生产效率。
3. 设备维护：建立完善的设备维护计划，定期检查设备状况，确保设备运行的稳定性和安全性。
第四部分：人员和环境保护1. 培训与安全意识：为员工提供必要的培训，保证他们了解食品安全的重要性和操作规范。
2. 危险品管理：对涉及危险品的工作区域进行适当管理和标识，确保员工和环境安全。
3. 废物处理：建立科学、规范的废物处理制度，减少环境污染风险。
总结：食品工厂设计既关乎产品质量，又关系到生产效率和员工安全。
只有在全面考虑场地选址、建筑布局、设备安装以及人员和环境保护等因素的基础上，才能打造出安全高效的食品生产基地。
希望本文所提供的指导意见能对广大食品工厂设计师提供帮助，为食品工业的发展贡献力量。
参考资料：[1] Chen, E., Lin, L., & Lee, A. (2008). Planning for Food Factories: The Chinese Experience. Food Control, 19(4), 352-358.[2] Durak, M. (2016). The Design of Food Factories. Boca Raton, FL: CRC Press.。
食品工厂总平面设计食品工厂总平面设计一、设计目标：设计一个食品工厂的总平面，能够高效地满足生产需求，确保食品生产的安全和质量。
同时，为员工提供一个舒适、安全和便利的工作环境，使其能够充分发挥工作效能。
二、设计原则：1. 功能合理性：将工厂划分为不同的功能区域，使各个功能之间相互配合，流程合理。
2. 安全性：设计符合食品生产的卫生和安全要求的各个区域，避免食品污染和事故发生。
3. 环保性：设计合理的排污系统和废物处理系统，减少对环境的污染。
4. 人性化：为员工提供适宜的工作空间和休息区域，设计合理的通道和设施，方便员工的操作和流动。
三、设计布局：1. 生产区域：生产区域包括原料收购区、原料处理区、加工区和包装区。
这些区域应该按照生产流程合理布置，设有理想的通道和设备，方便原料的运输和流动，确保生产的高效性和安全性。
2. 检测区域：检测区域用于食品的质量检验和卫生检测，这个区域需要配备先进的设备和实验室，确保食品的安全和质量。
3. 仓库和物流区域：仓库和物流区域用于存放原料和成品，包括冷藏仓和干货仓。
这些区域应该具备很好的通风和温度控制系统，确保储存的食品保持新鲜和安全。
4. 办公区域：办公区域为管理人员提供一个便利和舒适的工作环境，包括办公室、会议室和员工休息区。
这些区域应该布局合理，设有良好的通风和照明系统，确保员工的工作和休息环境舒适。
四、安全性和环保性设计：1. 安全通道和设施：在工厂内设置合理的通道和标志，确保员工能够快速安全地移动。
同时，设立紧急出口和消防设施，以应对突发事件。
2. 排污和废物处理系统：设计合理的排污和废物处理系统，符合环保要求，并且方便维护和清洁。
3. 安全防护设施：在必要的区域设置安全防护设施，如安全门、防护栏杆和警示标识，确保员工安全操作。
五、设备和设施选择：1. 生产设备：根据生产需求选择合适的设备，如食品加工机械、包装机械等。
这些设备应该符合卫生和安全要求，并且易于维护和清洁。

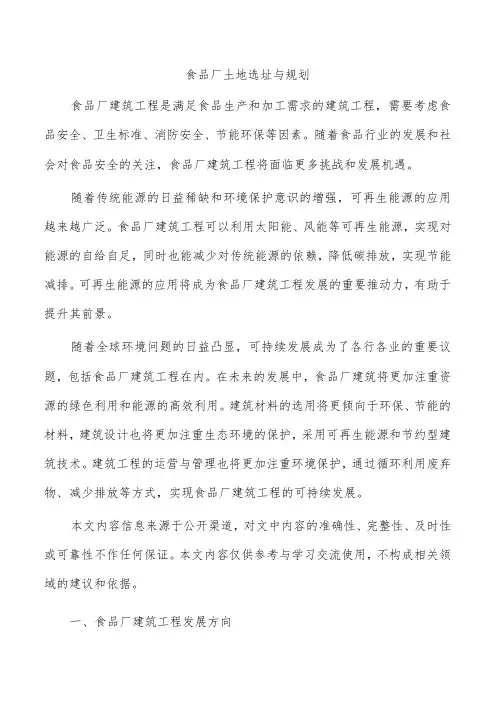

食品厂土地选址与规划食品厂建筑工程是满足食品生产和加工需求的建筑工程，需要考虑食品安全、卫生标准、消防安全、节能环保等因素。
随着食品行业的发展和社会对食品安全的关注，食品厂建筑工程将面临更多挑战和发展机遇。
随着传统能源的日益稀缺和环境保护意识的增强，可再生能源的应用越来越广泛。
食品厂建筑工程可以利用太阳能、风能等可再生能源，实现对能源的自给自足，同时也能减少对传统能源的依赖，降低碳排放，实现节能减排。
可再生能源的应用将成为食品厂建筑工程发展的重要推动力，有助于提升其前景。
随着全球环境问题的日益凸显，可持续发展成为了各行各业的重要议题，包括食品厂建筑工程在内。
在未来的发展中，食品厂建筑将更加注重资源的绿色利用和能源的高效利用。
建筑材料的选用将更倾向于环保、节能的材料，建筑设计也将更加注重生态环境的保护，采用可再生能源和节约型建筑技术。
建筑工程的运营与管理也将更加注重环境保护，通过循环利用废弃物、减少排放等方式，实现食品厂建筑工程的可持续发展。
本文内容信息来源于公开渠道，对文中内容的准确性、完整性、及时性或可靠性不作任何保证。
本文内容仅供参考与学习交流使用，不构成相关领域的建议和依据。
一、食品厂建筑工程发展方向（一）可持续发展方向1、绿色建筑：食品厂建筑工程在设计和施工中应注重环保和节能,使用环保材料和技术，减少对自然资源的消耗，并能够降低能源的使用成本。
2、循环利用：通过设计和建造可回收再利用的系统，如废水处理系统和固体废物处理系统，将废弃物转化为资源，减少环境污染和资源浪费。
3、生态建筑：在食品厂建筑工程中加入生态景观设计，营造良好的生态环境，包括绿化种植、水体布局等，提高厂区的生态效益和生活环境质量。
（二）智能化方向1、自动化系统：通过引入先进的自动化设备和系统，实现食品生产的自动化和智能化，提高生产效率和产品质量。
2、无人化管理：借助物联网、大数据和人工智能技术，实现食品厂的无人化管理，包括生产过程监控、库存管理、设备维护等，减少人力投入，提高生产效率和管理水平。
新建的食品厂布局规划
一、车间布局规划
1、清洁作业区:半成品供料区、内包装区、油包车间、粉包车间。
2、准清洁作业区:调味室、制造段、炒煮间。
3、一般作业区:外包装、供纸箱区。
4、食品生产辅助区:厂区及现场办公室,配电/动力功能间等。
二、生产车间设计要求
2.1生产车间采用封闭式设计，以防止外界有害动物等进入。
2.2通向外界的管路、门窗和通风道四周的空隙完全充填，所有窗户、通风口和风机开口均设置防护网。
2.3车间内依照《建筑设计防火规范》设计安全出口标示。
2.4各区之间须作有效隔离，防止交叉污染。
2.5功能间设计：
车间原物料入口需设隔离缓冲区域，缓冲区外侧设卷闸门（墙外）及快速卷帘门（墙内），并设置风幕装置。
两道快速卷帘门开、闭互锁，确保起到隔离缓冲效果。
2.6排水系统：
2.6.1车间排水施工做法：地面排水：前处理，1楼采用不锈钢深沟（水沟内衬不锈钢板+不锈钢格栅盖板）；2楼以上（含2楼）采用环氧浅沟（圆弧形+环氧）；其他区域地面排水，采用不锈钢防臭地漏排水。
2.6.2排污系统设置可靠的水封式或其他密封设施。
2.6.3屋面排水：
(1)雨水口与雨水立管的连接，不能做扣碗形式。
(2)彩钢屋面外天沟排水设计采用50年重现期的普通（重力流设计）方案+溢流口处理；混凝土屋面天沟排水设计维持普通（重力流设计）方案。
2.7墙壁与门窗:
2.7.1生产车间所有外墙窗玻璃采用磨砂玻璃（有特殊设计的除外）。
2.7.2非全年使用空调的车间门窗设防蚊蝇、防尘设施，纱窗需便于拆下洗刷，纱窗的纱网目数为12目(孔径为1.4mm)，在有防虫害需求的车间、仓库纱窗的纱网目数为40目(孔径为0.375mm)。
2.7.3有内窗台的窗户，窗台面向外侧倾斜，倾斜角度宜45°。
2.7.4所有门禁规划以满足消防法规为前提，逃生门采用消防逃生专用的向疏散方向开启的平开门，禁止采用吊拉门、旋转门、推拉门。
2.8洗手、清洗、消毒设施:
2.8.1洗手、消毒设施规划防逆流排水管，防有害动物侵入，防臭味产生，洗手台等的构造不易藏污纳垢。
2.8.2空间紫外线杀菌灯配置依国家卫生部颁布的《消毒技术规范》规定：平均不少于1.5W/m³；如果是物体表面消毒，灯管距照射表面应以1m为宜。
规划紫外线（或臭氧发生器）杀菌的区域如下表：
2.9厕所:
2.9.1厕所门采用常闭式，且与食品生产区、存放区分离，窗户设置纱窗。
2.9.2厕所内设有洗手设施、有效排气装置。
2.9.3厕所排污管道与车间排水管道分设，并设置防臭气水封。
2.10更衣室:
2.10.1更衣区优先考虑规划靠近车间外墙，更衣室区分：一般作业区更衣室、准清洁区更衣室、清洁区更衣室；
2.10.2更衣区包含：个人鞋换鞋区、更衣室（分男女）、工作鞋换鞋区、洗手消毒区、茶水间；
2.10.3准清洁区需配设风淋室或二次更衣室（视现场状况选择），清洁区须同时配设风淋室及二次更衣室。
2.11采光、照明设施:
2.11.1生产车间内有充足的自然采光或人工照明，人工照明设计需符合《建筑照明设计标准》GB 50034相关要求，且光源不会改变食品的颜色。
2.11.2生产区域照明灯具需有防护罩，以防光源破裂时污染食品。
2.12供水设施：
2.12.1与食品直接接触的用水必须用单独管道输送。
2.12.2不与食品直接接触的非饮用水(如冷却水，污水或废水等)的管道系统与食品制造用水的管道系统以颜色明显区分，并以完全分离的管路输送，无逆流或相互交接现象。
2.13化学品暂存区域：
2.1
3.1化学品暂存区域应单独设置，远离办公、生活区域，设计符合《危险化学品安全管理条例》、《常用化学危险品贮存通则》、《建筑设计防火规范》等国家规范及当地政府要求。
2.1
3.2危险化学品储存区域应当根据其储存的危险化学品的种类和危险特性，设置相应的通风、防晒、防火、灭火、防毒、防爆、防雷、防静电、防泄、喷淋（水喷淋或泡沫喷淋，若是遇水反应的化学品，则不可使用水喷淋）、洗眼器等相关配套装置。
2.1
3.3存放易燃易爆的化学品储存区的电气设备、照明及事故照明设施、信号报警装置应采用防爆型；通排风系统应设有导除静电的接地装置；通风管采不可燃材料制作。
2.1
3.4危险化学品、一般化学品需单独存放，且满足规范要求。
