20kV及以下变电站一次设计要点

20kv及以下变电所设计规范20kV及以下变电所设计规范1. 变电所布置规划1.1 施工现场应选在地势较高、坚实无积水的地方，远离易燃易爆和有害物质。

1.2 变电所应设置在两侧宽度满足设备需求的地块上，周围设置护坡、护湿等措施。

1.3 变电所的布置应符合电气设备的运行要求，保证设备之间的安全距离和疏散通道的宽度。

2. 变电设备选择2.1 变电所中的变压器、开关设备等电气设备应符合国家标准和电网公司的要求。

2.2 变电设备应具有较高的可靠性和稳定性，以应对各种异常情况。

2.3 变电所的变压器应采用低噪声、低损耗、低温升等性能较好的型号。

3. 变电设备安装3.1 变电设备的安装应符合国家标准和电气设备制造商的要求。

3.2 设备间距离应符合设备的运行要求，以保障设备的散热和操作的顺畅。

3.3 变电所内的电缆、线路的布置应遵循安全、可靠、易运维的原则，避免交叉布置和交叉干扰。

4. 变电所的接地系统4.1 变电所的接地系统应符合国家电气安全规范和电网公司的要求。

4.2 变电所的接地系统应具备良好的接地电阻，确保系统的安全运行。

4.3 接地系统的铜排规格和铺设方式应符合相关标准，确保接地的可靠性。

5. 变电所的防雷装置5.1 变电所应配备符合国家标准和电网公司要求的防雷装置，以保护变电设备免受雷击损害。

5.2 防雷装置应进行定期检修和维护，确保其正常工作。

6. 变电所的消防设施6.1 变电所应设置适当数量的灭火器材，以及消防栓等消防设施。

6.2 变电所工作人员应定期接受消防培训，了解操作灭火器材的方法和技巧。

7. 变电所的通风、散热系统7.1 变电设备应配备适当数量和规格的风扇、散热器等设备，确保设备正常运行时的散热。

7.2 变电所的通风系统应设置合适的通风口和排风口，以保证空气的流通和室内空气质量。

8. 变电所的安全措施8.1 变电所应设置安全标识，明确标识各种危险区域和禁止事项。

8.2 变电所应配备符合国家标准要求的个人防护用品，如绝缘手套、眼镜等。

20kV及以下变电所设计规范20kV及以下变电所的设计规范主要参考国家标准和规范，以下是一些常见的设计规范要求：一、设计依据和范围：1．根据《电站设计规程》、《电力工程建设与管理条例》等相关法律法规进行设计。

2．适用于20kV及以下变电所的规划、设计、施工和验收。

二、基本要求：1．变电所应具备可靠性、安全性、经济性和维护性。

2．应满足供电系统的负荷需求，提供稳定的电力供应。

三、变电所布置与选址：1．应遵循土地利用规划，远离居民区和环境敏感区。

2．考虑基本风速、地震烈度等自然条件，选择合适的选址。

四、建筑物设计：1．建筑物应满足结构强度、防火要求和抗震能力等相关要求。

2．应合理布置操作间、控制室、电源间、配电间等功能区域。

五、动力设备选型与配置：1．主变压器、配电变压器等设备应根据负荷需求进行合理选取。

2．设备配置应满足安全可靠、节能环保等要求。

六、电气设备设计：1．设计合适的电气一次接线和二次接线方案。

2．设备绝缘水平、短路能力等应符合标准要求。

3．设备的布置和间距应满足安全操作和维护的要求。

七、线路线缆敷设：1．设计合理的线路和线缆敷设方案，包括敷设路径和敷设方式。

2．考虑线路的电气参数、绝缘水平和安全间距等要求。

八、接地系统设计：1．确定合理的接地形式和接地电阻要求。

2．设计接地网格或接地极，保证变电所各设备和金属部分的可靠接地。

九、安全防护措施：1．设计合理的防雷、防静电和防火措施。

2．设置可靠的短路保护和过电压保护装置。

需要注意的是，这仅是一些常见的设计规范要求，具体的设计规范还需参考国家、地方相关标准和规范。

在实际设计中，应与专业设计单位密切合作，并进行详细的设计计算和方案研究，以确保变电所的安全可靠运行。

变电站电气一次部分设计引言变电站是电力系统中重要的组成部分，用于将高压电能转换为适宜输送和分配的低压电能。

变电站的电气一次部分设计至关重要，它涉及到变电站的运行稳定性和电力系统的安全性。

本文将介绍变电站电气一次部分设计的主要内容和要点。

1. 设计原则变电站电气一次部分的设计应遵循以下原则：•安全性原则：确保设计满足国家电力安全规定和标准，保障人身和设备安全。

•可靠性原则：确保设计具有较高的可靠性，减少故障和停电的可能性。

•经济性原则：在满足安全和可靠性要求的前提下，以最低的成本完成设计。

2. 设计要点2.1 变电站布置设计变电站的布置设计是变电站电气一次部分设计的基础。

应根据变电站的具体情况和要求进行合理布置，确保各设备之间的合理连接和布线。

•主变压器的布置：主变压器应布置在变电站的合适位置，确保其安全运行和维护。

•开关设备的布置：开关设备应根据系统的要求和保护策略进行布置，确保开关操作的方便和可靠性。

2.2 电力设备的选择和配置电力设备的选择和配置直接影响变电站电气一次部分的性能和可靠性。

应根据变电站的负荷和系统要求，选择合适的电力设备。

•变压器的选择：根据负荷需求和系统特点选择适当容量和类型的变压器，确保其工作在高效率和稳定性的状态。

•开关设备的选择：根据系统的要求和负荷特点选择适当的开关设备，确保其具备合适数字保护和自动化功能。

•其他设备的配置：根据系统要求配置相应的电抗器、电容器等设备，满足无功功率补偿和稳定电压的需求。

2.3 保护和自动化系统设计保护和自动化系统是变电站电气一次部分设计中非常重要的一部分，它是确保变电站安全运行和故障处理的关键。

•保护系统设计：根据电气设备的特点和系统要求设计合适的保护装置，包括过流、短路、过载等保护功能，确保设备的可靠运行和故障排除。

•自动化系统设计：根据变电站的运行模式和自动化需求设计合适的自动化系统，实现设备的远程控制和监测，提高系统的运行效率和可靠性。

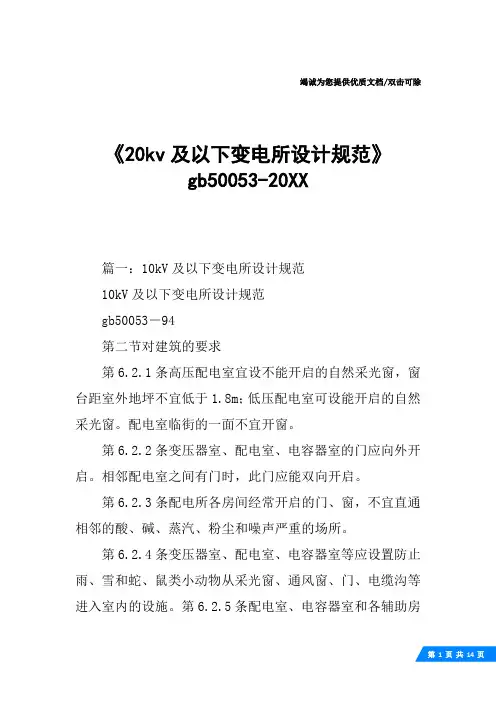

竭诚为您提供优质文档/双击可除《20kv及以下变电所设计规范》gb50053-20XX篇一：10kV及以下变电所设计规范10kV及以下变电所设计规范gb50053－94第二节对建筑的要求第6.2.1条高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。

配电室临街的一面不宜开窗。

第6.2.2条变压器室、配电室、电容器室的门应向外开启。

相邻配电室之间有门时，此门应能双向开启。

第6.2.3条配电所各房间经常开启的门、窗，不宜直通相邻的酸、碱、蒸汽、粉尘和噪声严重的场所。

第6.2.4条变压器室、配电室、电容器室等应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。

第6.2.5条配电室、电容器室和各辅助房间的内墙表面应抹灰刷白。

地（楼）面宜采用高标号水泥抹面压光。

配电室、变压器室、电容器室的顶棚以及变压器室的内墙面应刷白。

第6.2.6条长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。

长度大于60m时，宜增加一个出口。

当变电所采用双层布置时，位于楼上的配电室应至少设一个通向室外的平台或通道的出口。

第6.2.7条配电所，变电所的电缆夹层、电缆沟和电缆室，应采取防水、排水措施。

4.10对有关专业的要求4.10.1可燃油油浸电力变压器室的耐火等级应为一级。

非燃（或难燃）介质的电力变压器室、高压配电装置室和高压电容器室的耐火等级不应低于二级。

低压配电装置和低压电容器室的耐火等级不应低于三级。

4.10.2有下列情况之一时，变压器室的门应为防火门：（1）变压器室附近有易燃物品堆积的场所。

（2）变压器室下面有地下室。

（3）变压器室位于民用主体建筑物内。

4.10.6配变电所中消防设施的设置：一类建筑的配变电所宜设火灾自动报警及固定式灭火装置；二类建筑的配变电所可设火灾自动报警及手提式灭火装置。

4.10.7当配电装置室设在楼上时，应设吊装设备的吊装孔或吊装平台。

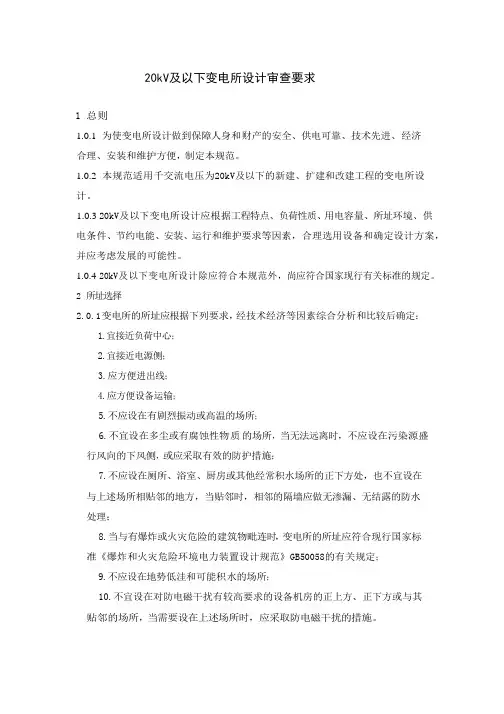

20kV及以下变电所设计审查要求1总则1.0.1为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。

1.0.2本规范适用千交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。

1.0.320kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。

1.0.420kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2所址选择2.0.1变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：1.宜接近负荷中心；2.宜接近电源侧；3.应方便进出线；4.应方便设备运输；5.不应设在有剧烈振动或高温的场所；6.不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施；7.不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；8.当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058的有关规定；9.不应设在地势低洼和可能积水的场所；10.不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。

2.0.2油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

2.0.3在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。

高层主体建筑内不应设置油浸变压器的变电所。

20kV及以下变电所设计规范(全)第一章总则第一条为了规范20kV及以下变电所的设计和施工，保证变电所的正常运行和安全稳定，制定本规范。

第二条本规范适用于20kV及以下变电所的设计和施工。

第三条变电所应符合国家电力行业技术标准、规范及有关法律法规的要求。

同时，应根据具体情况，结合设计单位的实际经验，进行适当的优化。

第四条变电所的设计应考虑供电环境、用电负荷、设备选型和可靠性等因素，确保在规定的电压等级和功率负荷下稳定运行。

第五条设计单位应具备相应的资质和经验，设计人员应具有相应的专业背景和工程经验，确保设计方案的合理性和可行性。

第六条变电所的施工单位应持有合法的施工资质，并按照设计方案进行施工，确保变电所工程的质量和进度。

第二章设计第七条变电所的设计应按照下列步骤进行：1. 确定供电环境和用电负荷，包括电压等级、负载容量、用电特点等。

2. 选取合适的设备，包括变压器、开关设备、电缆等，考虑设备的可靠性、功率因数和电气性能等方面。

3. 进行线路布置设计，包括主变压器与开关设备之间的电缆布线、接地装置的设计等。

4. 进行保护与控制系统的设计，包括保护装置、自动化设备、遥控遥信等。

5. 进行雷电防护的设计，包括接地装置、避雷装置等。

6. 编制设计报告和详细设计图纸。

第八条变电所的设计应满足以下要求：1. 设备选型应符合国家电力行业技术标准的规定，保证设备的可靠性和安全性。

2. 布置设计应合理，确保设备之间的保持距离和通风条件。

3. 电气系统应满足电力负载的需求，保证供电的稳定性和安全性。

4. 保护与控制系统应满足故障检测和处理的要求，确保变电所的安全运行。

5. 所有设备和线路的接地应符合国家电力行业技术标准的要求，确保人身安全和设备的正常运行。

第三章施工第九条变电所的施工应按照设计方案进行，确保施工质量和进度。

第十条施工单位应安排具备相应资质的施工人员，根据设计方案进行施工，确保施工质量和工程安全。

第十一条施工单位应采用符合国家标准的材料和设备，进行施工，确保工程质量和安全性。

一、变电所分析变电所即为将电压进行变更的场所。

是供电网络中的电压以及电流实施变换、汇总以及配给的重要场所。

为了确保电能品质及供电装置的安全稳定，通常在变电所内部还必须实施电压的调校、潮流（供电网络中各个节点以及分支的电压以及电流或者功率的流动方向以及分布情况）的控制及输、配电网络以及重要的电工装置的维护和保养。

按照其实际用途能够分成电力类型的变电所以及牵引类型的变电所。

1.变电所定义。

变电所指的是供电网络中的各个线路的连接点，其作用主要是为了实现电压的变换、功率汇集与交换以及分配电能的相关设施。

变电所内部配备了不同电压条件下的配电设施，变压器，控制装置、保护装置、测量设备、信号装置以及通信装置，加上二次回路中需要的电源等等。

某系变电所内部因为需要考虑无功功率的平衡、供电系统的稳定以及过电压情况的限制等原因，加装并联类型的电容器装置、并联类型的电抗器装置、静止情况的无功功率补偿设备、串联类型的电容补偿设备、同步相机等等装置。

2.变电所的基本技术要求。

基本要求为：（1）依据供电网络规划出明确的变电所类型以及功能，其长期以及近期的建设体量和规模，保证变电所建设可以发挥出强化供电网络的功能以及符合供电工作的需要。

（2）变电所建设工作需要尽量少占宝贵的土地，最大限度地少占耕地，最好是利用荒地进行建设。

（3）依据变电所建筑的类型、规模以及在供电网络内的功能明确主接线，以提升其工作稳定性，尽量使用相对简单的主接线，用来压缩建设成本以及运营的成本。

3.变电所的具体分类。

其主要分类为：（1）根据功能分类：升压类型的变电所、降压类型的变电所或枢纽类型的变电所。

（2）根据结构划分：室外形式的变电所、室内形式的变电所。

（3）根据地理条件：地上位置的变电所、地下位置的变电所。

根据主要装备的构成以及连接的模式，根据其功能与工作环境改变会有一定程度的差异。

4.变电所的主要设施。

变电所的主要设施一般有供电设备、配电变装置及通信设备等等。

《20kV 及以下变电所设计规范》1 总则1.0.1 为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。

1.0.2 本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。

1.0.3 20kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。

1.0.4 20kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 所址选择2.0.1 变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：1 宜接近负荷中心；2 宜接近电源侧；3 应方便进出线；4 应方便设备运输；5 不应设在有剧烈振动或高温的场所；6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施；7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；8 当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058 的有关规定；9 不应设在地势低洼和可能积水的场所；10 不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。

2.0.2 油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

2.0.3 在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。

高层主体建筑内不应设置油浸变压器的变电所。

20kV及以下变电所设计规范(全)《20kV 及以下变电所设计规范》1 总则1.0.1 为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。

1.0.2 本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。

1.0.3 20kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。

1.0.4 20kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 所址选择2.0.1 变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：1 宜接近负荷中心；2 宜接近电源侧；3 应方便进出线；4 应方便设备运输；5 不应设在有剧烈振动或高温的场所；6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施；7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；8 当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058 的有关规定；9 不应设在地势低洼和可能积水的场所；10 不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。

2.0.2 油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

2.0.3 在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。

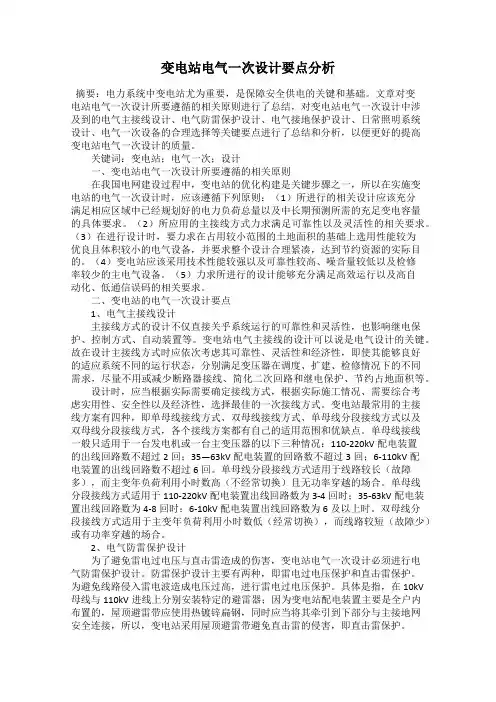

变电站电气一次设计要点分析摘要：电力系统中变电站尤为重要，是保障安全供电的关键和基础。

文章对变电站电气一次设计所要遵循的相关原则进行了总结，对变电站电气一次设计中涉及到的电气主接线设计、电气防雷保护设计、电气接地保护设计、日常照明系统设计、电气一次设备的合理选择等关键要点进行了总结和分析，以便更好的提高变电站电气一次设计的质量。

关键词：变电站；电气一次；设计一、变电站电气一次设计所要遵循的相关原则在我国电网建设过程中，变电站的优化构建是关键步骤之一，所以在实施变电站的电气一次设计时，应该遵循下列原则：（1）所进行的相关设计应该充分满足相应区域中已经规划好的电力负荷总量以及中长期预测所需的充足变电容量的具体要求。

（2）所应用的主接线方式力求满足可靠性以及灵活性的相关要求。

（3）在进行设计时，要力求在占用较小范围的土地面积的基础上选用性能较为优良且体积较小的电气设备，并要求整个设计合理紧凑，达到节约资源的实际目的。

（4）变电站应该采用技术性能较强以及可靠性较高、噪音量较低以及检修率较少的主电气设备。

（5）力求所进行的设计能够充分满足高效运行以及高自动化、低通信误码的相关要求。

二、变电站的电气一次设计要点1、电气主接线设计主接线方式的设计不仅直接关乎系统运行的可靠性和灵活性，也影响继电保护、控制方式、自动装置等。

变电站电气主接线的设计可以说是电气设计的关键。

故在设计主接线方式时应依次考虑其可靠性、灵活性和经济性，即使其能够良好的适应系统不同的运行状态，分别满足变压器在调度、扩建、检修情况下的不同需求，尽量不用或减少断路器接线、简化二次回路和继电保护、节约占地面积等。

设计时，应当根据实际需要确定接线方式，根据实际施工情况、需要综合考虑实用性、安全性以及经济性，选择最佳的一次接线方式。

变电站最常用的主接线方案有四种，即单母线接线方式、双母线接线方式、单母线分段接线方式以及双母线分段接线方式，各个接线方案都有自己的适用范围和优缺点。

《20kV 及以下变电所设计规范》1 总则1.0.1 为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。

1.0.2 本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。

1.0.3 20kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。

1.0.4 20kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 所址选择2.0.1 变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：1 宜接近负荷中心；2 宜接近电源侧；3 应方便进出线；4 应方便设备运输；5 不应设在有剧烈振动或高温的场所；6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施；7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；8 当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058 的有关规定；9 不应设在地势低洼和可能积水的场所；10 不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。

2.0.2 油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

2.0.3 在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。

高层主体建筑内不应设置油浸变压器的变电所。

20kV及以下变电所设计规范全20kV及以下变电所设计规范全1. 前言变电所是电力系统中重要的组成部分，用于将高压电力转换为适用于用户消费的低压电力。

为了确保变电所的安全、可靠运行，有必要制定一套设计规范，以指导变电所的设计、建设和运维。

本文将介绍20kV及以下变电所设计规范。

2. 设计原则2.1 安全稳定性：变电所设计应优先考虑设备稳定性和人员安全。

各设备应配置可靠的保护装置和安全设施，以确保在故障发生时能够及时切断电源，并保护人员免受伤害。

2.2 经济性：变电所设计应尽可能降低建设和运行成本，同时满足电力系统对电能分配的需求。

2.3 灵活性：变电所设计应具备一定的灵活性，以便后期扩容或调整。

3. 变电所布置3.1 建筑物选址：变电所应选址于距离用电负荷中心较近且周围环境相对稳定的区域。

应避免选址于水源保护区域、易受地震、洪水或其他自然灾害影响的地区。

3.2 建筑物布置：变电所建筑物应满足安全可靠和良好的工作环境要求。

设备应按照合理的布局进行布置，以便操作和维护。

建筑物应采用防火、防爆等措施，保证人员安全。

3.3 配电间隔：变电所应根据负荷需求合理确定配电间隔数量和容量。

容量较大的配电间隔应设置分段供电，并具备相应的维护通道和安全设施。

4. 变电设备选择与布置4.1 变压器：根据负荷要求，选择合适的变压器容量和类型。

变压器应设在通风良好、无腐蚀性气体和振动的区域。

4.2 开关设备：选择合适的开关设备，包括断路器、负荷开关等。

设备应具备良好的断电性能和可靠的电气连接。

4.3 电容器：如有需要，可以在变电所中配置电容器用于功率因数补偿。

电容器应布置在通风良好、无腐蚀性气体的区域，并设有相应的保护装置。

4.4 辅助设备：变电所中还需配置辅助设备，包括继电保护装置、自动化系统等。

这些设备应与主设备配合良好，并满足可靠性和安全性的要求。

5. 电力系统设计5.1 电缆选择：根据负荷需求和环境条件，选择合适的电缆类型和规格。

20千伏及以下配电线路设计技术要点发布时间：2022-04-15T07:57:15.286Z 来源：《新型城镇化》2022年6期作者：潘志兄[导读] 为满足城市电网供电的可靠性及电能质量日益提高的要求，城市电力线路在铺设过程中，应该使用专业技术，提升20千伏及以下配电线路在方案设计水平。

贵阳电力设计院有限公司贵州省贵阳市 550000摘要：为满足城市电网供电的可靠性及电能质量日益提高的要求，城市电力线路在铺设过程中，应该使用专业技术，提升20千伏及以下配电线路在方案设计水平。

本文根据20千伏及以下配电线路设计原则作为基础研究条件和内容，结合20千伏及以下配电线路设计流程，进一步总结出20千伏及以下配电线路设计技术要点。

关键词：配电线路；设计原则；统一性；设计流程20千伏及以下配电线路设计方面上，必须全面贯彻和落实国家对配电电路设计方案和经济发展策略，实现配电线路运行的安全性、稳定性以及经济性。

针对此种线路建设现状，配电线路在方案设计上必须从实际情况出发，并且结合不同施工地区特点，选择全新材料、全新工艺以及全新设备，并且根据20千伏及以下配电线路运行现状探索适合的设计技术和内容。

一、20千伏及以下配电线路设计原则为了将电力传输至城市各个角落，需要建设出各种类型的配电线路，其中线路基础电压为3.6kV-40.5kV时，线路被称为高压配电线路，而线路基础电压不超过1kV、频率不超过1000Hz、直流不超过1500V时，该线路被称为低压配电线路。

无论是高压线路还是低压线路，在自身建设过程中都要求基础的安全性和稳定性，为此技术人员需要通过对配电线路设计和管理等模式，最大程度减少线路自身的基础损失，从根本上提升电力传输效率，保证电力能量运转质量良好。

针对此种线路运行现状，20kV配电工程在方案设计时，需要根据自身建设情况结合电力企业三通一标铺设原则，积极吸收两型一化、两型三化等建设成果，进一步强化配电线路使用性能，延长线路使用寿命长度，全面贯彻安全稳定、科学合理、节能环保等相关特点，体现设计原则中的统一性和适应性。

《20kV 及以下变电所设计规范》1 总则1.0.1 为使变电所设计做到保障人身和财产的安全、供电可靠、技术先进、经济合理、安装和维护方便，制定本规范。

1.0.2 本规范适用于交流电压为20kV及以下的新建、扩建和改建工程的变电所设计。

1.0.3 20kV及以下变电所设计应根据工程特点、负荷性质、用电容量、所址环境、供电条件、节约电能、安装、运行和维护要求等因素，合理选用设备和确定设计方案，并应考虑发展的可能性。

1.0.4 20kV及以下变电所设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 所址选择2.0.1 变电所的所址应根据下列要求，经技术经济等因素综合分析和比较后确定：1 宜接近负荷中心；2 宜接近电源侧；3 应方便进出线；4 应方便设备运输；5 不应设在有剧烈振动或高温的场所；6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不应设在污染源盛行风向的下风侧，或应采取有效的防护措施；7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙应做无渗漏、无结露的防水处理；8 当与有爆炸或火灾危险的建筑物毗连时，变电所的所址应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB 50058 的有关规定；9 不应设在地势低洼和可能积水的场所；10 不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。

2.0.2 油浸变压器的车间内变电所，不应设在三、四级耐火等级的建筑物内；当设在二级耐火等级的建筑物内时，建筑物应采取局部防火措施。

2.0.3 在多层建筑物或高层建筑物的裙房中，不宜设置油浸变压器的变电所，当受条件限制必须设置时，应将油浸变压器的变电所设置在建筑物首层靠外墙的部位，且不得设置在人员密集场所的正上方、正下方、贴邻处以及疏散出口的两旁。

高层主体建筑内不应设置油浸变压器的变电所。

20kV及以下变电所设计规范6 对有关专业的要求6．1 防火6．1．1 变压器室、配电室和电容器室的耐火等级不应低于二级。

6．1．2 位于下列场所的油浸变压器室的门应采用甲级防火门：1 有火灾危险的车间内；2 容易沉积可燃粉尘、可燃纤维的场所；3 附近有粮、棉及其他易燃物大量集中的露天堆场；4 民用建筑物内，门通向其他相邻房间；5 油浸变压器室下面有地下室。

6．1．3 民用建筑内变电所防火门的设置应符合下列规定：1 变电所位于高层主体建筑或裙房内时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；2 变电所位于多层建筑物的二层或更高层时，通向其他相邻房间的门应为甲级防火门，通向过道的门应为乙级防火门；3 变电所位于单层建筑物内或多层建筑物的一层时，通向其他相邻房间或过道的门应为乙级防火门；4 变电所位于地下层或下面有地下层时，通向其他相邻房间或过道的门应为甲级防火门；5 变电所附近堆有易燃物品或通向汽车库的门应为甲级防火门；6 变电所直接通向室外的门应为丙级防火门。

6．1．4 变压器室的通风窗应采用非燃烧材料。

6．1．5 当露天或半露天变电所安装油浸变压器，且变压器外廓与生产建筑物外墙的距离小于5m时，建筑物外墙在下列范围内不得有门、窗或通风孔：1 油量大于1000kg时，在变压器总高度加3m及外廓两侧各加3m的范围内；2 油量小于或等于1000kg时，在变压器总高度加3m及外廓两侧各加1．5m 的范围内。

6．1．6 高层建筑物的裙房和多层建筑物内的附设变电所及车间内变电所的油浸变压器室，应设置容量为100％变压器油量的储油池。

6．1．7 当设置容量不低于20％变压器油量的挡油池时，应有能将油排到安全场所的设施。

位于下列场所的油浸变压器室，应设置容量为100％变压器油量的储油池或挡油设施：1 容易沉积可燃粉尘、可燃纤维的场所；2 附近有粮、棉及其他易燃物大量集中的露天场所；3 油浸变压器室下面有地下室。

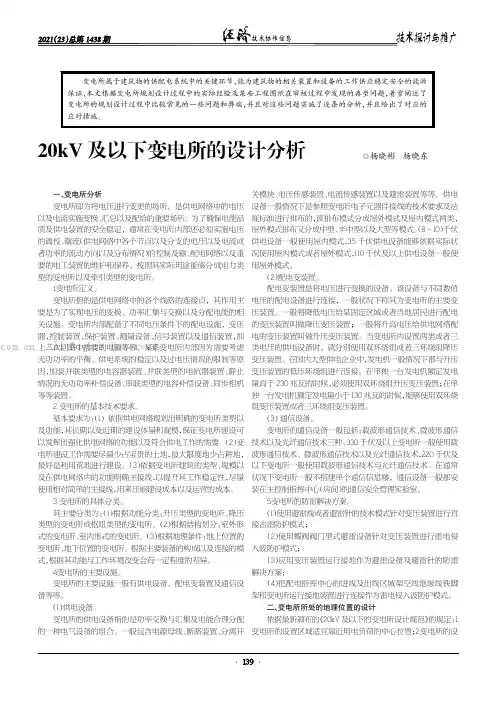

论述20kV及以下变电所常见设计问题摘要：变电所，改变电压的场所与地方。

是电力系统中对电能的电压和电流进行变换、集中和分配的场所。

为保证电能的质量以及设备的安全，在变电所中还需进行电压调整、电流控制以及输配电线路和主要电工设备的保护。

为整个建筑所有设备的运行提供可靠的供电保障，文章基于变电所设计中的体会以及所看到的一些图纸中的具体问题，主要介绍了变电所设计中容易出现的问题，对其进行一一分析，并提出相应的解决方法。

关键词：20kV及以下；变电所；设计问题一、变电所基本技术要求1、不应设在有剧烈震动或高温的场所，不宜设在多尘或有腐蚀性质的场所，不应设在厕所、浴室、厨房或其他经常积水场所的正下方处，也不宜与上述场所贴邻，不应设在地势低洼和可能积水的场所等。

2、变电所的施工要求，占用的土地越少越好，最好的办法就是开发荒地。

3、为了提高变电所的运行稳定性，根据变电所建筑的类型、规模和在电网中的作用，确定主接线的位置，尽可能地采用比较简单的主接线，减少了施工费用和运行费用。

4、宜接近负荷中心，依接近电源侧，应方便进出线，方便设备运输。

5、根据电力系统的规划，确定变电所的种类和功能，确定了变电所的长期和短期建设规模，确保变电所能够充分发挥电力系统的作用，满足供电工作的需求二、同土建专业的配合设计问题1、排水措施。

变电所电缆沟应有防水排水措施问题，部分图纸上在配电房内设置了集水坑。

在配电房外设置集水坑，用排水沟接入配电房电缆沟比较合适。

原因考虑两点：一是集水坑本身就比较深，在配电房内部设置如果防水处理得不好更容易引起配电房进水；二是设置集水坑可能会影响配电房电缆沟的布置，导致配电房面积可能增大。

还有一部分设置地下室的变电所，因地下室层高受限，往往会将变电所的底板降板，然后再做电缆沟，此种情况在设计时也应尽量避免，因电缆沟的沟底比地下车库低，防水做得不好时容易形成局部的积水区域。

2、进出变电所桥架，对于许多位于地下的变电所，其外部的入、出线路的预留管线，要按现场实际条件进行布置，并尽可能不在变电所的外部墙体上预留。

(完整word版)20kV及以下变电所设计规范
2。

0。

1
5 不应设在有剧烈振动或高温的场所；
6 不宜设在多尘或有腐蚀性物质的场所，当无法远离时，不
应设在污染源盛行风向的下风侧，或应采取有效的防护措施；
7 不应设在厕所、浴室、厨房或其他经常积水场所的正下方
处，也不宜设在与上述场所相贴邻的地方，当贴邻时，相邻的隔墙
应做无渗漏、无结露的防水处理；
9 不应设在地势低洼和可能积水的场所;
10 不宜设在对防电磁干扰有较高要求的设备机房的正上方、正下方或与其贴邻的场所，当需要设在上述场所时，应采取防电磁干扰的措施。

2.0.6
2 挑檐为燃烧体或难燃体和耐火等级为四级的建筑物旁；
3 附近有棉、粮及其他易燃、易爆物品集中的露天堆场；
4 容易沉积可燃粉尘、可燃纤维、灰尘或导屯尘埃且会严重
影响变压器安全运行的场所.
引用于《20kV及以下变电所设计规范 GB50053-2013》。

浅谈关于20kV及以下变电所的设计要点摘要：随着国民经济的全速推进，第一产业至第三产业链的发展使国家电力部门的电力建设达到了全新的阶段；同时，国家对新能源快速化的推广实施已成为社会发展不可缺失的策略，从而促使了相关产业的用电需求。

20kV及以下变电所是重要的电能分配和负荷转换场地，对我国居民及企业生产、生活有着直接的影响。

以下“20kV及以下变电所”简称变电所，变电所内的供配电系统是设计中的重点，如何提高供配电系统的可靠性、远瞻性、全面性、经济性建设，使之成为电力设计行业，高质量、新思路、创新发展的重要方向。

本文针对变电所供配电系统设计中的突出环节进行了概述，仅供相关电力设计同行参考。

关键词：平面设备布置、电气主接线；设计要点中图分类号：TU852 文献标识码：A引言企业及居民对电力部门的供电可靠性和供电质量提出了更高的用电要求。

为使变电所发挥出应有的本能作用，则需对变电所供配电系统的设计中重点环节进行分析，如电气一次主接线、平面设备布置、负荷计算、电气元器件选择，以优化、合理、切实可行的完成最终设计成果。

从而实现电能的有效、高质量优质转化，避免出现电能浪费、设计缺陷、经济不合理等现象。

1变电所供电设计要求在开展变电所供电设计的工作之前，应对该项目进行全面收资，例如项目地理位置、地质、负荷性质、系统接入所涉及到周边电网情况、建筑设计院单体电气资料、项目可研报告等。

设计过程前期，根据负荷的用电性质，在相关标准、规范的基础上，确定合理的变电所进线电源。

其次，从以下3个方面考虑：（1）依据该项目的可研报告，明确其未来的用电发展规划。

针对整个项目的负荷性质，确定合适、可靠的供电电源，并了解项目所在地电力部门对有关计量点、主接线、进线开关、谐波、无功补偿的具体要求，从而更好地满足变电所的供电可靠性；（2）充分考虑供电系统的容量对整个工作所产生的影响。

根据相关的调查研究发现，在现阶段的容量设计中，部分设计人员缺乏前瞻性的思考，在后期的供电中，出现了供电质量不足整改的情况。
