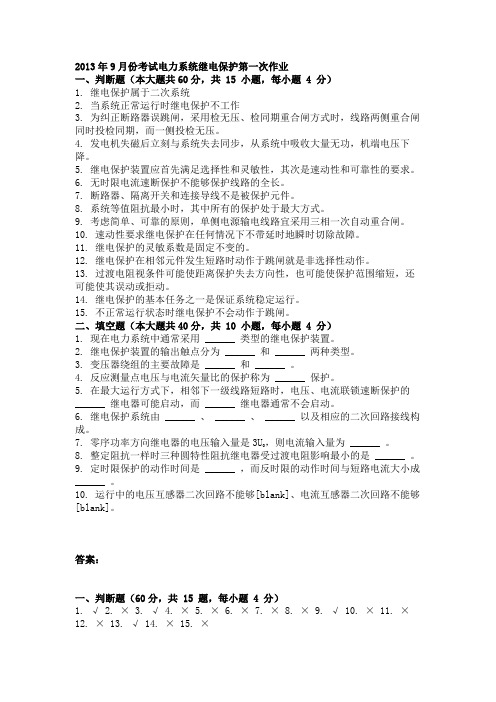

2013年9月份考试电力系统继电保护第一次作业一、判断题（本大题共60分，共 15 小题，每小题 4 分）1. 继电保护属于二次系统2. 当系统正常运行时继电保护不工作3. 为纠正断路器误跳闸，采用检无压、检同期重合闸方式时，线路两侧重合闸同时投检同期，而一侧投检无压。

4. 发电机失磁后立刻与系统失去同步，从系统中吸收大量无功，机端电压下降。

5. 继电保护装置应首先满足选择性和灵敏性，其次是速动性和可靠性的要求。

6. 无时限电流速断保护不能够保护线路的全长。

7. 断路器、隔离开关和连接导线不是被保护元件。

8. 系统等值阻抗最小时，其中所有的保护处于最大方式。

9. 考虑简单、可靠的原则，单侧电源输电线路宜采用三相一次自动重合闸。

10. 速动性要求继电保护在任何情况下不带延时地瞬时切除故障。

11. 继电保护的灵敏系数是固定不变的。

12. 继电保护在相邻元件发生短路时动作于跳闸就是非选择性动作。

13. 过渡电阻视条件可能使距离保护失去方向性，也可能使保护范围缩短，还可能使其误动或拒动。

14. 继电保护的基本任务之一是保证系统稳定运行。

15. 不正常运行状态时继电保护不会动作于跳闸。

二、填空题（本大题共40分，共 10 小题，每小题 4 分）1. 现在电力系统中通常采用 ______ 类型的继电保护装置。

2. 继电保护装置的输出触点分为 ______ 和 ______ 两种类型。

3. 变压器绕组的主要故障是 ______ 和 ______ 。

4. 反应测量点电压与电流矢量比的保护称为 ______ 保护。

5. 在最大运行方式下，相邻下一级线路短路时，电压、电流联锁速断保护的______ 继电器可能启动，而 ______ 继电器通常不会启动。

6. 继电保护系统由 ______ 、 ______ 、 ______ 以及相应的二次回路接线构成。

，则电流输入量为 ______ 。

7. 零序功率方向继电器的电压输入量是3U8. 整定阻抗一样时三种圆特性阻抗继电器受过渡电阻影响最小的是 ______ 。

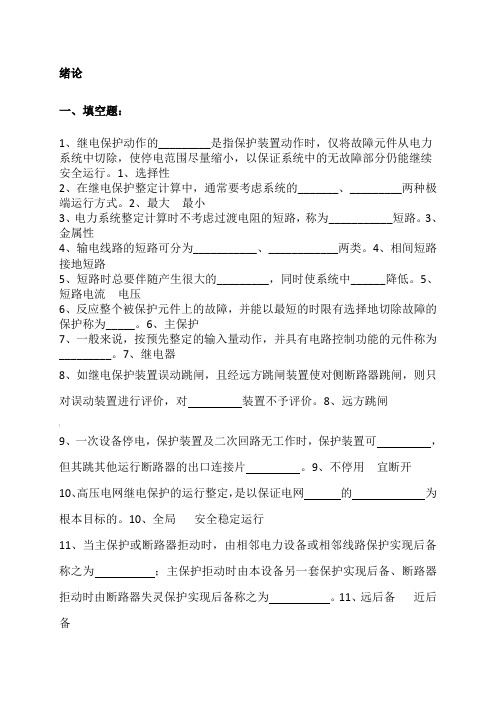

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸;9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

;(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

电力系统继电保护课后习题答案1 绪论1。

1电力系统如果没有配备完善的继电保护系统，想象一下会出现什么情景?答：现代的电力系统离开完善的继电保护系统是不能运行的。

当电力系统发生故障时，电源至故障点之间的电力设备中将流过很大的短路电流,若没有完善的继电保护系统将故障快速切除，则会引起故障元件和流过故障电流的其他电气设备的损坏;当电力系统发生故障时，发电机端电压降低造成发电机的输入机械功率和输出电磁功率的不平衡,可能引起电力系统稳定性的破坏，甚至引起电网的崩溃、造成人身伤亡。

如果电力系统没有配备完善的继电保护系统，则当电力系统出现不正常运行时，不能及时地发出信号通知值班人员进行合理的处理。

1。

2继电保护装置在电力系统中所起的作用是什么?答：继电保护装置就是指能反应电力系统中设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。

它的作用包括：1。

电力系统正常运行时不动作;2.电力系统部正常运行时发报警信号，通知值班人员处理，使电力系统尽快恢复正常运行;3。

电力系统故障时，甄别出发生故障的电力设备，并向故障点与电源点之间、最靠近故障点断路器发出跳闸指令，将故障部分与电网的其他部分隔离.1.3继电保护装置通过哪些主要环节完成预定的保护功能，各环节的作用是什么？答:继电保护装置一般通过测量比较、逻辑判断和执行输出三个部分完成预定的保护功能。

测量比较环节是册来那个被保护电器元件的物理参量，并与给定的值进行比较,根据比较的结果，给出“是"、“非”、“0”或“1”性质的一组逻辑信号，从而判别保护装置是否应该启动.逻辑判断环节是根据测量环节输出的逻辑信号，使保护装置按一定的逻辑关系判定故障的类型和范围，最后确定是否应该使断路器跳闸。

执行输出环节是根据逻辑部分传来的指令，发出跳开断路器的跳闸脉冲及相应的动作信息、发出警报或不动作.1。

4 依据电力元件正常工作、不正常工作和短路状态下的电气量复制差异，已经构成哪些原理的保护，这些保护单靠保护整定值能求出保护范围内任意点的故障吗？答：利用流过被保护元件电流幅值的增大，构成了过电流保护；利用短路时电压幅值的降低，构成了低电压保护;利用电压幅值的异常升高,构成了过电压保护；利用测量阻抗的降低和阻抗角的变大,构成了低阻抗保护。

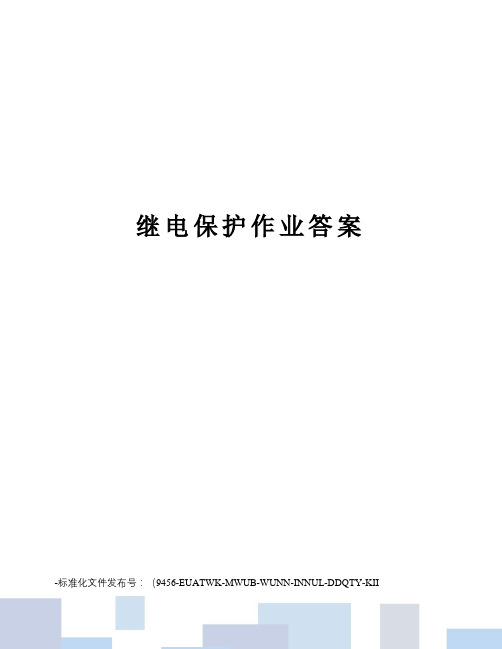

继电保护作业答案-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII习题一1、在下图所示电网中，已知kV E 3/121=，Ω=8m in ,s X ，Ω=10max ,s X ，Ω=401L X ，Ω=202L X ，A I fh 150max ,2,=，自启动系数8.1=Zq K ，1L 装有三段式电流保护，过电流保护的动作时限为s 1.2，开关3处的过电压保护动作时限为2.6s ，试求：（1）2L 相间电流速断保护的dz I ；（2）2L 相间限时电流速断保护的dz I 、lm K 和动作时限； （3）2L 过电流保护的dz I 、lm K 和动作时限及接线方式。

解：（1）)(495.2))208/()3/121()/(2min .max .kA X X E I L s db =+=+=∴)(994.2495.22.1''max .2kA I K I db k dz =⨯=⨯=（2）)(027.1))40208/()3/121()/(12min .max .kA X X X E I L L s dc =++=++=∴)(233.1027.12.1''max .1kA I K I dc k dz =⨯=⨯=)(4796.1233.12.1'""12kA I K I dz k dz =⨯=⨯=∵)(017.2)2010/()3/121()2/3()/()2/3(2max .min .kA X X E I L s db =+⨯=+⨯= ∴363.14796.1/017.2"/2min .===dz dB lm I I K电流速断保护动作时限s t 1.0'1=，s t t t 6.05.01.0'"12=+=∆+=（3）取可靠系数15.1'''=k K ，返回系数85.0=h K则)(3.365150)85.0/15.18.1()/'''('''max .2.2A I K K K I fh h k zq dz =⨯⨯=⨯⨯=校验灵敏度：近后备：52.53653.0/017.2'''/2min .===dz dB lm I I K远后备：37.23653.0/)]6010/()2/3()3/121[('''/2min .=+⨯==dz dC lm I I Ks t t t 1.35.06.2''''''32=+=∆+=接线方式：电压较高（121kV ），采用三相三接线。

第一章一、名词解释1.继电保护?（第一章P4)答案：能反应电力系统中电气设备发生故障或不正常运行状态,并动作于断路器跳闸或发出信号的一种自动装置。

2.解释电力系统的二次设备？（第一章P1）答案:对一次设备的运行状态进行监视、测量、控制和保护的设备，称为电力系统的二次设备。

3。

远后备保护：一般下级电力元件的后备保护安装在上级（近电源侧)元件的断路器处,称为后备保护。

(第一章P8）4。

近后备保护：近后备保护与主保护安装在同一断路器处，当主保护拒动时由后备保护启动断路器跳闸。

（第一章P8)名词解释总计4道二、简答题1.电力系统继电保护的基本任务是什么？(第一章P4）答案:（1)。

自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行.(2).反应电气设备的不正常运行状态,并根据运行维护条件,而动作于发出信号或跳闸。

2。

电力系统短路产生的后果？(第一章P3）答案：（1）通过短路点的很大短路电流和所燃起的电弧,使故障原件损坏。

（2）短路电流通过非故障原件,由于发热和电动力的作用，会使其的损坏或缩短其使用寿命。

（3）电力系统中部分地区的电压大大降低，使大量的电力用户的正常工作遭到破坏或产品废品。

（4)破坏电力系统中个发电厂之间并列运行的稳定性，引起系统震荡，甚至是系统瓦解.3.电力系统继电保护保护范围划分的基本原则是什么？(第一章P8）答:任一个元件的故障都能可靠的被切除并且造成的停电范围最小，或对系统正常运行的影响最小。

4.继电保护的基本要求是什么？（第一章P10）答：可靠性、选择性、速动性、灵敏性。

简答题总计4道第二章一、名词解释1.主保护:快速切除全线路各种故障的保护？（第二章P21）2.电流保护的接线方式：是指保护中的电流继电器与电流互感器之间的连接方式。

(第二章P28)3。

功率方向元件:用以判别功率方向或测定电流，电压间相位角的元件。

（第二章P35）4。

继电保护作业题1.在如图所示的35Kv 电网中，已知，线路L1长度20公里，线路正序阻抗为0.4欧姆/公里，系统阻抗8欧姆，分别求线路L1出口出，50%处以及末端三相金属性短路时，流经其保护安装处的短路电流值。

2.如图所示网络，试对保护1进行三段式电流保护整定计算。

已知：10.4/;Z km =Ω1.25; 1.15; 1.2;I II III rel rel rel K K K ===自起动系数 1.5;ss K =电流继电器返回系0.85;re K =35kvABC15km35km.max .min 54s s Z Z =Ω=Ω.max 230L I A= 3.max 0.5t s=1231K 2K解 :电流I 段整定计算（1）求动作电流.1Iset I 。

按躲过最大运行方式下本线路末端（即K1点）三相短路时流过保护的最大短路电流整定，即：.1max min 131.252.67()40.415I I I set rel K B relS ABE IK I K kA Z Z l ϕ⋅⋅⋅=⋅=⋅=⨯=++⨯（2）动作时限。

为保护装置固有动作时间,即 : 10()I t s =（3）灵敏系数校验，即求保护范围。

在最大运行方式下发生三相短路时的保护范围为：.1max .min maxmax 267043(4)I set S E IZ Z Z Z ϕ=⇒=⇒=++max 4%100%66.7%50%150.4l =⨯=>⨯满足要求。

最小保护范围：在最小运行方式下发生两相短路时的保护范围.1.max min min min 26701.921.92%100%32%15%150.4I set S IZ l =⇒=⇒==⨯=>⨯电流II 段整定计算 （1）求动作电流1II set I ⋅ 。

按与相邻线路保护电流I 段动作电流相配合的原则整定，即：12max 37/1.15 1.2540.4(1535)1.28()II II I II I set rel set rel rel K C I K I K K I kA ⋅⋅⋅⋅=⋅=⋅⋅=⨯⨯+⨯+=（2）动作时限。

第一章概述复习思考题答案1-1电力系统在运行中，可能出现故障和不正常工作情况。

最常见的故障是各种类型的短路，主要包括三相短路、两相短路、两相接地短路、单相接地短路以及发电机、变压器绕组的匝间短路等。

故障发生后会造成以下后果：（1）故障点的电弧使故障设备烧坏。

通过短路电流的设备，由于发热和电动力的作用受到损坏或降低使用寿命。

（2）电力系统电压大幅度下降，使用户正常工作遭到破坏，影响产品质量。

（3）破坏电力系统运行的稳定性，引起系统振荡，甚至使整个电力系统瓦解，导致大面积停电。

电力系统正常工作遭到破坏，但未形成故障，称作不正常工作情况。

常见的类型有：过负荷、过电压、电力系统振荡等。

发生不正常工作情况的后果是：（1）电气设备运行超过额定电流会引起过热，加速绝缘老化，降低使用寿命，且容易引发短路。

（2）发电机突然甩负荷造成过电压，将直接威胁电气绝缘。

（3）电力系统振荡时，电流、电压周期性摆动，严重影响系统的正常运行。

故障和不正常工作若不及时处理，将引起事故。

事故是指人员伤亡、设备损坏、电能质量下降到不能允许的程度和对用户少供或停电。

1-2作为一种重要的反事故措施，继电保护的基本任务是：（1）当电力系统出现故障时，能自动、快速、有选择地将故障设备从系统中切除，使故障设备免受损坏，保证系统其它部分继续运行。

（2）当发生不正常工作情况时，能自动、及时、有选择地发出信号，由值班人员进行处理，或切除继续运行会引起故障的设备。

1-3继电保护是利用电气量或物理量的显著变化来区分电力系统正常运行与发生故障或不正常运行情况。

例如：1．反应电气量的保护（1）可根据电流的剧增，构成电流保护原理；（2）反应电压剧减，构成低电压保护原理；（3）同时反应电压降低和电流增加，构成阻抗（距离）保护原理，它以阻抗••=I U Z 减小的多少来反应故障点距离的远近，并决定是否动作；（4）同时反应电压与电流之间相位角的变化，则可以判断故障点的方向，构成方向保护原理（正向故障动作，反向不动作）此外，还可以利用正常运行时没有或很小而故障时却很大的电气量，即某一对称分量（负序或零序）的电压、电流和功率，来构成序分量保护原理。

绪论一、填空题：1、继电保护动作的_________是指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

1、选择性2、在继电保护整定计算中，通常要考虑系统的_______、_________两种极端运行方式。

2、最大最小3、电力系统整定计算时不考虑过渡电阻的短路，称为___________短路。

3、金属性4、输电线路的短路可分为___________、____________两类。

4、相间短路接地短路5、短路时总要伴随产生很大的_________，同时使系统中______降低。

5、短路电流电压6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为_____。

6、主保护7、一般来说，按预先整定的输入量动作，并具有电路控制功能的元件称为_________。

7、继电器8、如继电保护装置误动跳闸，且经远方跳闸装置使对侧断路器跳闸，则只对误动装置进行评价，对装置不予评价。

8、远方跳闸9、一次设备停电，保护装置及二次回路无工作时，保护装置可，但其跳其他运行断路器的出口连接片。

9、不停用宜断开10、高压电网继电保护的运行整定，是以保证电网的为根本目标的。

10、全局安全稳定运行11、当主保护或断路器拒动时，由相邻电力设备或相邻线路保护实现后备称之为；主保护拒动时由本设备另一套保护实现后备、断路器拒动时由断路器失灵保护实现后备称之为。

11、远后备近后备二、选择题：1、继电保护装置是由______组成的。

(A)二次回路各元件；（B）测量元件、逻辑元件、执行元件；（C）包括各种继电器、仪表回路；（D）仪表回路。

1、B2、线路继电保护装置在该线路发生故障时，能迅速将故障部分切除并______。

(A)自动重合闸一次；（B）发出信号；（C）将完好部分继续运行；（D）以上三点均正确。

2、B3、继电器按其结构形式分类，目前主要有______。

(A)测量继电器和辅助继电器；（B）电流型和电压型继电器；（C）电磁型、感应型、整流型和静态型；（D）启动继电器和出口继电器。

《继电保护原理》第一次作业答案你的得分：100.0完成日期：2015年01月12日22点25分说明：每道小题括号里的答案是您最高分那次所选的答案，标准答案将在本次作业结束(即2015年03月12日)后显示在题目旁边。
