给排水采暖造价课程设计一、教学目标本课程的教学目标是使学生掌握给排水采暖造价的基本原理和方法，培养学生进行工程预算和成本控制的能力。
具体目标如下：1.知识目标：学生能够理解给排水采暖系统的构造、工作原理和工程流程；掌握工程预算的基本概念、方法和步骤；了解各种材料、设备的价格及其影响因素。
2.技能目标：学生能够运用给排水采暖造价的相关知识，进行工程预算的编制和成本控制；能够分析给排水采暖工程中的问题，并提出合理的解决方案。
3.情感态度价值观目标：学生能够认识给排水采暖工程在城市建设中的重要性，培养对工程造价专业的热爱和敬业精神；培养学生团队合作、沟通交流的能力。
二、教学内容本课程的教学内容主要包括给排水采暖系统的构造和工作原理、工程预算的编制方法、成本控制策略等。
具体安排如下：1.给排水采暖系统：介绍给排水采暖系统的组成、工作原理和工程流程，包括给水系统、排水系统、采暖系统等。
2.工程预算：讲解工程预算的基本概念、方法和步骤，包括预算编制的原则、内容、方法等。
3.成本控制：介绍成本控制的概念、原则和方法，分析给排水采暖工程中的成本控制策略和技巧。
4.案例分析：选取具有代表性的给排水采暖工程案例，分析工程预算和成本控制的具体实践。
三、教学方法为了提高教学效果，本课程将采用多种教学方法相结合的方式进行教学。
具体方法如下：1.讲授法：通过教师的讲解，使学生掌握给排水采暖造价的基本原理和方法。
2.案例分析法：通过分析实际工程案例，使学生了解给排水采暖工程预算和成本控制的具体实践。
3.实验法：学生进行实验，培养学生的动手能力和实际操作技能。
4.小组讨论法：学生进行小组讨论，培养学生的团队合作和沟通交流能力。
四、教学资源为了支持本课程的教学，我们将准备以下教学资源：1.教材：选用权威、实用的给排水采暖造价教材，作为学生学习的主要参考资料。
2.参考书：推荐学生阅读相关的参考书籍，丰富学生的知识体系。
3.多媒体资料：制作精美的PPT课件，直观展示给排水采暖工程的图片和视频。

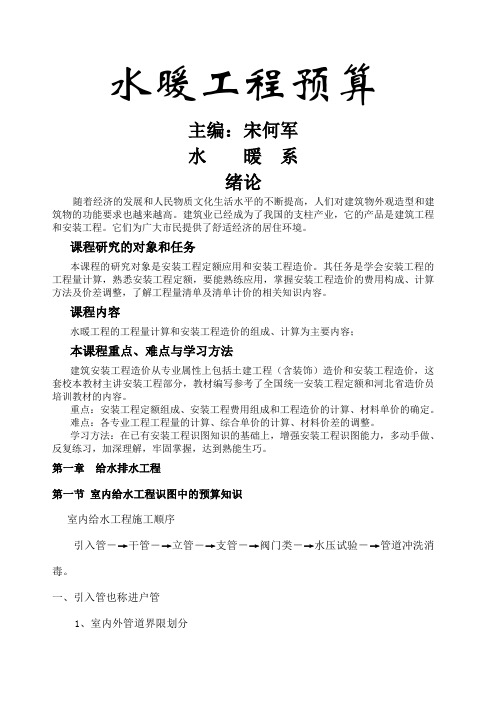

水暖工程预算主编：宋何军水暖系绪论随着经济的发展和人民物质文化生活水平的不断提高，人们对建筑物外观造型和建筑物的功能要求也越来越高。
建筑业已经成为了我国的支柱产业，它的产品是建筑工程和安装工程。
它们为广大市民提供了舒适经济的居住环境。
课程研究的对象和任务本课程的研究对象是安装工程定额应用和安装工程造价。
其任务是学会安装工程的工程量计算，熟悉安装工程定额，要能熟练应用，掌握安装工程造价的费用构成、计算方法及价差调整，了解工程量清单及清单计价的相关知识内容。
课程内容水暖工程的工程量计算和安装工程造价的组成、计算为主要内容；本课程重点、难点与学习方法建筑安装工程造价从专业属性上包括土建工程（含装饰）造价和安装工程造价，这套校本教材主讲安装工程部分，教材编写参考了全国统一安装工程定额和河北省造价员培训教材的内容。
重点：安装工程定额组成、安装工程费用组成和工程造价的计算、材料单价的确定。
难点：各专业工程工程量的计算、综合单价的计算、材料价差的调整。
学习方法：在已有安装工程识图知识的基础上，增强安装工程识图能力，多动手做、反复练习，加深理解，牢固掌握，达到熟能生巧。
第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；2水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
水暖工程预算主编：宋何军水暖系绪论随着经济的发展和人民物质文化生活水平的不断提高，人们对建筑物外观造型和建筑物的功能要求也越来越高。
建筑业已经成为了我国的支柱产业，它的产品是建筑工程和安装工程。
它们为广大市民提供了舒适经济的居住环境。
课程研究的对象和任务本课程的研究对象是安装工程定额应用和安装工程造价。
其任务是学会安装工程的工程量计算，熟悉安装工程定额，要能熟练应用，掌握安装工程造价的费用构成、计算方法及价差调整，了解工程量清单及清单计价的相关知识内容。
课程内容水暖工程的工程量计算和安装工程造价的组成、计算为主要内容；本课程重点、难点与学习方法建筑安装工程造价从专业属性上包括土建工程（含装饰）造价和安装工程造价，这套校本教材主讲安装工程部分，教材编写参考了全国统一安装工程定额和河北省造价员培训教材的内容。
重点：安装工程定额组成、安装工程费用组成和工程造价的计算、材料单价的确定。
难点：各专业工程工程量的计算、综合单价的计算、材料价差的调整。
学习方法：在已有安装工程识图知识的基础上，增强安装工程识图能力，多动手做、反复练习，加深理解，牢固掌握，达到熟能生巧。
第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管1、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。

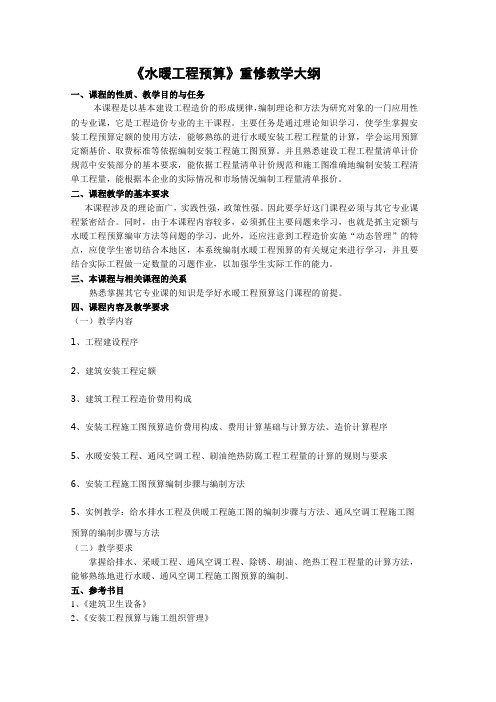

《水暖工程预算》重修教学大纲一、课程的性质、教学目的与任务本课程是以基本建设工程造价的形成规律，编制理论和方法为研究对象的一门应用性的专业课，它是工程造价专业的主干课程。
主要任务是通过理论知识学习，使学生掌握安装工程预算定额的使用方法，能够熟练的进行水暖安装工程工程量的计算，学会运用预算定额基价、取费标准等依据编制安装工程施工图预算。
并且熟悉建设工程工程量清单计价规范中安装部分的基本要求，能依据工程量清单计价规范和施工图准确地编制安装工程清单工程量，能根据本企业的实际情况和市场情况编制工程量清单报价。
二、课程教学的基本要求本课程涉及的理论面广，实践性强，政策性强。
因此要学好这门课程必须与其它专业课程紧密结合。
同时，由于本课程内容较多，必须抓住主要问题来学习，也就是抓主定额与水暖工程预算编审方法等问题的学习，此外，还应注意到工程造价实施“动态管理”的特点，应使学生密切结合本地区，本系统编制水暖工程预算的有关规定来进行学习，并且要结合实际工程做一定数量的习题作业，以加强学生实际工作的能力。
三、本课程与相关课程的关系熟悉掌握其它专业课的知识是学好水暖工程预算这门课程的前提。
四、课程内容及教学要求（一）教学内容1、工程建设程序2、建筑安装工程定额3、建筑工程工程造价费用构成4、安装工程施工图预算造价费用构成、费用计算基础与计算方法、造价计算程序5、水暖安装工程、通风空调工程、刷油绝热防腐工程工程量的计算的规则与要求6、安装工程施工图预算编制步骤与编制方法5、实例教学：给水排水工程及供暖工程施工图的编制步骤与方法、通风空调工程施工图预算的编制步骤与方法（二）教学要求掌握给排水、采暖工程、通风空调工程、除锈、刷油、绝热工程工程量的计算方法，能够熟练地进行水暖、通风空调工程施工图预算的编制。
五、参考书目1、《建筑卫生设备》2、《安装工程预算与施工组织管理》3、《建筑工程工程量清单计价规范》4、本地区建设工程计价依据——安装工程部分《水暖工程预算》课程设计重修教学大纲一、课程设计的性质与要求水暖工程预算课程设计是安装工程预算工程课程中重要的实践环节，通过课程设计，培养学生的实际动手能力，并能够对课本知识加深理解，使理论和实际紧密结合。
水暖中央空调预算讲义第一章管道施工图识读1.设计规范要求，暖气支管不得小于DN20。
2.保温常规做法──给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3.镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4.管道外皮距墙距离为25-50mm。
5.采暖干管接立管时，当立管直线管段<15m 时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6.施工时，排水管宁高勿低，地漏宁低勿高。
7.标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8.暖气片中应与窗同轴。
9.闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10.补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11.集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12.按照标准图集，掌握热媒入口情况。
13.PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14.（1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
预算员培训教程一、引言在当今经济快速发展的背景下，预算员作为企业、政府部门以及各类组织财务管理的核心人员，其专业素养和技能水平直接关系到预算管理的质量和效率。
为了帮助预算员更好地掌握预算编制、执行和监控的方法，提高预算管理能力，本教程将提供系统性的培训内容，助力预算员在实际工作中发挥重要作用。
二、预算员培训教程大纲1.预算编制与执行（1）预算编制的基本原则与流程（2）预算编制的方法与技巧（3）预算执行与监控（4）预算调整与追加2.财务报表分析（1）财务报表的基本概念与结构（2）财务报表分析的方法与指标（3）预算与财务报表的关系（4）预算执行情况分析3.预算软件操作与应用（1）常用预算软件介绍（2）预算软件的基本操作与功能（3）预算软件在实际工作中的应用案例（4）预算软件的优缺点分析4.预算管理制度与政策（1）预算管理的基本制度与政策（2）预算管理的法律法规体系（3）预算管理的内部控制与风险管理（4）预算管理的审计与评价5.沟通与协调能力培养（1）预算员沟通协调的重要性（2）沟通协调的基本原则与方法（3）跨部门沟通协调的策略与技巧（4）预算员职业素养与团队协作三、预算员培训教程内容详解1.预算编制与执行（1）预算编制的基本原则与流程合法性：预算编制应遵循国家法律法规和相关规定，确保预算的合法性。
客观性：预算编制应以实际业务需求为基础，确保预算的客观性和真实性。
全面性：预算编制应涵盖组织各项业务活动，确保预算的全面性。
可行性：预算编制应考虑组织的财务状况和实际能力，确保预算的可行性。
预算编制流程主要包括：明确预算目标、收集预算资料、编制预算草案、审批预算、发布预算等环节。
（2）预算编制的方法与技巧预算编制方法主要包括：固定预算、弹性预算、滚动预算等。
预算编制技巧包括：合理预测业务发展趋势、科学设定预算指标、充分利用历史数据等。
（3）预算执行与监控预算执行是预算管理的关键环节，包括预算审批、预算分配、预算控制等。
第一章管道施工图识读1. 设计规范要求，暖气支管不得小于DN20。
2. 保温常规做法――给水：防结露保温，热水：保温，消防：不保温，冷冻水：连阀门都需保温，冷却水：按设计要求，未要求可以不作。
一般吊顶里的管道均需保温。
给水：暗敷防结露保温；明敷穿越门厅、卧室和客厅过门处必须做防结露保温。
排水：暗敷做防结露保温；明敷公共厕所座便上反水弯必须做。
管井里除消防、喷洒管道管道外均做保温。
3. 镀锌钢管连接方式：《DN100丝接，>DN100可焊接（需防腐），可法兰焊接（需二次镀锌），少量可丝扣法兰连接。
4. 管道外皮距墙距离为25-50mm。
5. 采暖干管接立管时，当立管直线管段<15m时，采用2个90。
弯头，当直线管段>15m时采用3个90。
弯头。
6. 施工时，排水管宁高勿低，地漏宁低勿高。
7. 标高规定：室内管道一般为管中，室外管道排水为管内底，给水为管顶。
8. 暖气片中应与窗同轴。
9. 闸阀：开关作用，阻力系数0.5；截止阀：调节开关作用，阻力系数19。
10. 补偿器分为：自然补偿，方型胀力，弯头，波纹补偿器，套筒补偿器，球型胀力，角质胀力。
11. 集气罐：干管末端，其管径为末端管道直径的4-6倍。
膨胀水箱：稳压、排气、容纳膨胀水、信号作用。
气压罐：稳压、排气。
膨胀水箱共五根管道：膨胀管、循环管、溢水管、排污管、信号管。
集气罐安装位置：管道接口距集气罐上端2/3，距下端1/3。
12. 按照标准图集，掌握热媒入口情况。
13. PP-R管可以套用铝塑复合管或给水U-PVC管道定额。
14. （1）刚性防水套管：Ⅰ型防水套管，Ⅱ型防水套管，Ⅲ型防水套管Ⅰ型防水套管适用于铸铁管和非金属管；Ⅱ型防水套管适用于钢管；Ⅲ型防水套管适用于钢管预埋，将翼环直接含在钢管上。
（2）柔性防水套管一般适用于管道穿过墙壁处受有振动或有严密防水要求的构筑物。
一般管道穿外墙的管道加防水套管。
穿水池的管道采用柔性防水套管。
刷油工程预算知识问答 1.刷油工程定额适用于哪些工程项目? 刷油工程定额适用于金属面、管道、设备、通风管道、金属结构与玻璃布面、石棉布面、玛脂面、抹灰面等刷(喷)油漆工程。
2.金属面刷油是否包括除锈工作内容? 金属面刷油不包括除锈
工作内容。
金属面刷油和除锈是两个互不重叠的工作内容，一般金属面刷油在除锈工作之后，然后刷底漆，再刷面漆。
刷油是防腐和装饰工程的组成部分。
油漆涂刷在金属表面，逐渐干燥硬化后形成一层与基层材料牢固粘结的薄膜(漆膜)，使其与外界空气、酸、碱等有害介质隔绝，达到防腐作用。
其次，还能够获得一定的清洁及美观效果，使物件具有光洁的表面和一定的色彩。
3.刷油工程中哪些项目已综合考虑在定额中? 各种管件、阀件和设备上人孔、管口凹凸部分的刷油已综合考虑在定额内，不得另行计算。
4.刷油工程定额是按安装地点就地刷(喷)油考虑的，如安装前管道集中刷油，其人工应如何计算? 刷油工程定额按安装地点就地刷(喷)油漆考虑，如安装前管道集中刷油，人工乘以系数0.7(暖气片除外)。
5.什么缘故刷油工程定额主材与稀干料能够换算? 许多固态、液态材料都能够加以稀释，使之更方便适宜于实际施工，但稀释后差不多成分可不能有太大的变化，因此主材和稀干料之间能够换算，但人工与材料消耗量不变，机械费用要另外考虑。
6.什么是零星刷油?如何计算标志色环等零星刷油的人工费? 所谓零星刷油是指物体表面的局部刷油，特不关于工艺品而言。
为了提高物体本身的审美情趣，给人一种愉悦的享受，常需要对物体进行局部色环处理。
而且色环处理对劳动者的技能要求专门高，花的时问也比较多，为预算的准确起见，乘以一个系数2.0可使人工费接近准确值。
7.室内与室外管碰头是否需要另行计算? 定额内已综合考虑，不得另行计算。
8.刷油工程计算应注意哪些事项? 刷油工程计算注意事项：(1)各种管件、阀门、设备人孔、管口、凹凸部分的刷油已综合考虑在定额内，不得另行计算。
(2)同一种油漆刷3遍时，第3遍套用第2遍的定额子目。
(3)刷油工程定额项目是按安装地点就地刷(喷)油漆编制的。
如安装前集中刷油时，人工乘以0.7系数(暖气片除外)计算。
(4)标志色环等零星刷油，套用相应刷油定额项目，但其中人工乘以2.0系数。
9.暖气片的刷油工程量按散热面积计算依旧按投影面积计算? 暖气片的刷油(或除锈)工程量应按散热面积计算，一般大60暖气片除锈刷油面积为每片1.2m2。
小60暖气片除锈刷油面积为每片0.9m2，也可查表计算。
具体各种散热器每片刷油(或除锈)面积见表2—1。
表2 1每片散热器刷油面积
10.什么是金属结构制作?如何样计算金属结构刷油工程量? 金属结构制作是指用各种型钢、钢板和钢管等金属材料或半成品，
以不同的连接方法加工制作成构件，其拼接形式由结构特点确定。
由于各种构件对其构造和质量有一定的要求，使用的金属材料也不同。
金属结构刷油工程量按不同油漆种类和涂刷遍数，分不以重量计算。
金属结构刷油展开面积为58m2／t。
11.空调工程刷油、防腐工程量计算应注意哪些事项? (1)薄钢板风管刷油按其工程量套用管道刷油有关子目，仅外(或内)面刷油者，基价乘以1.2系数，内外刷油者，基价乘以系数1.1，但法兰、加固框、吊托支架等风管所附的零件不再另计刷油工程量。
(2)薄钢板部件刷油，按其工程量套用金属结构刷油子目，基价乘以系数1.15，如风帽等。
(3)不包括在风管工程量内、单独列项的各种支架(不锈钢吊托架除外)，以重量为计量单位套用金属结构刷油有关子目。
(4)薄钢板风管部件以及单独列项的支架，其除锈不分锈蚀程度，一律按其第一遍刷油的工程量使用有关除锈子目。
12.如何计算铸铁管刷油工程量?计算公式是什么? 铸铁管刷油
区分不同油漆种类和遍数分不以“m2”为单位计算。
铸铁管的表面积，可按同口径焊接钢管表面积乘以系数1.20即为铸铁管的表面积(包括承口部分)，其计算方法可用下式表示
为：
S=1.2L
y
(2—1)
式中y—与铸铁管直径相同的单位长度焊接钢管表面积值；L—铸铁管长度(m)。
常用铸铁排水管表面积数值见表2—2。
表2—2常用铸铁管表面积
13.如何计算木门、木窗、木扶手、木地板油漆工程量? 应按不同油漆品种、油漆遍数、油漆物面应分不计算其工程量。
(1)木门油漆工程量，按门洞口面积乘以单层木门工程量系数计算，套用单层木门油漆定额。
单层木门工程量系数见表2—3。
(2)木窗油漆工程量，按窗洞口面积乘以单层木窗工程量系数计
算，套用单层木窗油漆定额。
单层木窗工程量系数见表2—3。
(3)木扶手、窗帘盒、封檐板、挂衣线、挂镜线、窗帘棍等油漆工程量，按其长度乘以木扶手工程量系数计算，套用木扶手(不带托板)油漆定额。
木扶手工程量系数见表2—3。
表2—3木门、木窗、木扶手工程量系数
(4)木地板油漆工程量，按地板面积计算。
木踢脚板油漆工程量，按踢脚板展开面积计算。
木楼梯(不包括底面)油漆工程量，按楼梯的水平投影面积乘以2.30计算(套用木地板定额)。
不同油漆品种、油漆工序、油漆遍数、油漆物面应分不计算其工程量。
14散热设备有哪些类型?散热设备应具有什么特点? 散热设备
(又称散热器)可分为铸铁制品和钢制品两大类。
对散热设备一般要求应有足够的机械强度，能承受一定的压力，导热系数要大，耗金属要少，同时要求体积小，式样大方美观。
15铸铁散热器有哪些类型?各有什么特点? (1)铸铁散热器常用要紧类型：
a)圆柱型散热器b)二柱M132散热器c)圆翼型散热器d)长翼式散热器
1)柱型散热器：因每片有几个中空的立柱相连通，故称柱形散热器。
常用的有五柱、四柱和二柱M132型。
规格用高度表示，如四柱813型。
即表示该四柱散热器高度为813mm，分带足与不带足两种片型，带足的作端片用于落地安装，不带足的用于挂墙安装。
四柱型散热器传热性能较好，比较美观，耐腐蚀，表面光滑易清除灰尘，每片散热面积小，易组合成需要的散热面积。
二柱M132型散热器的规格用宽度表示，M132即表示宽度为132 mm，两边为柱管形，中间有波浪形的纵向肋片。
每组8~24片，采纳挂墙安装。
2)翼型散热器：分圆翼形和长翼形两种。
这种散热器较重，采纳。
