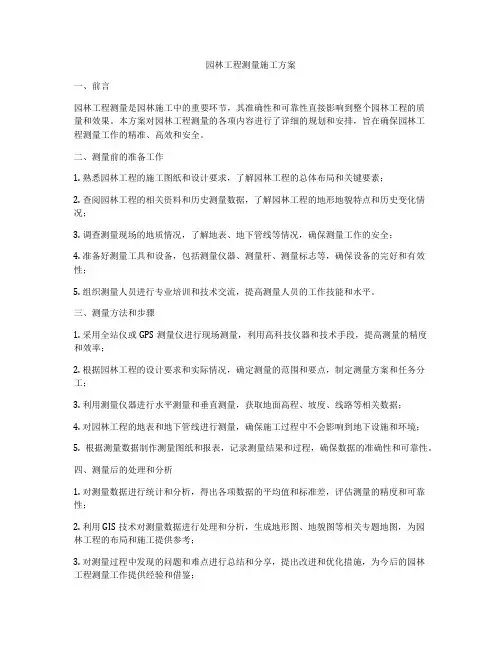

园林工程测量施工方案一、前言园林工程测量是园林施工中的重要环节，其准确性和可靠性直接影响到整个园林工程的质量和效果。
本方案对园林工程测量的各项内容进行了详细的规划和安排，旨在确保园林工程测量工作的精准、高效和安全。
二、测量前的准备工作1. 熟悉园林工程的施工图纸和设计要求，了解园林工程的总体布局和关键要素；2. 查阅园林工程的相关资料和历史测量数据，了解园林工程的地形地貌特点和历史变化情况；3. 调查测量现场的地质情况，了解地表、地下管线等情况，确保测量工作的安全；4. 准备好测量工具和设备，包括测量仪器、测量杆、测量标志等，确保设备的完好和有效性；5. 组织测量人员进行专业培训和技术交流，提高测量人员的工作技能和水平。
三、测量方法和步骤1. 采用全站仪或GPS测量仪进行现场测量，利用高科技仪器和技术手段，提高测量的精度和效率；2. 根据园林工程的设计要求和实际情况，确定测量的范围和要点，制定测量方案和任务分工；3. 利用测量仪器进行水平测量和垂直测量，获取地面高程、坡度、线路等相关数据；4. 对园林工程的地表和地下管线进行测量，确保施工过程中不会影响到地下设施和环境；5. 根据测量数据制作测量图纸和报表，记录测量结果和过程，确保数据的准确性和可靠性。
四、测量后的处理和分析1. 对测量数据进行统计和分析，得出各项数据的平均值和标准差，评估测量的精度和可靠性；2. 利用GIS技术对测量数据进行处理和分析，生成地形图、地貌图等相关专题地图，为园林工程的布局和施工提供参考；3. 对测量过程中发现的问题和难点进行总结和分享，提出改进和优化措施，为今后的园林工程测量工作提供经验和借鉴；4. 将测量数据和成果报告交付给园林工程的设计单位和施工单位，为施工的顺利进行和质量保障提供依据。
五、安全保障和质量控制1. 在测量现场设置警示标志和安全防护措施，确保测量人员的安全；2. 对测量仪器和设备进行定期检查和维护，确保设备的正常运行和精准测量；3. 严格按照园林工程的设计要求和施工标准进行测量和数据处理，确保测量的质量和准确性；4. 开展测量质量抽查和核查工作，及时发现和纠正测量中的误差和问题。
园建工程施工测量园建工程施工测量是园林工程建设中的一项重要工作，它为施工提供了准确的依据，保证了工程质量的稳定性。
在园林工程施工过程中，测量工作主要包括控制测量、地形测绘、施工放样和施工监测等环节。
一、控制测量控制测量是园林工程施工测量的基础工作，其主要任务是建立施工场地内的控制网，为施工放样和施工监测提供准确的基准。
控制测量一般采用水准仪、经纬仪等仪器进行，测量方法包括水准测量、经纬度测量和角度测量等。
在控制测量中，应根据工程特点和施工需求选择合适的测量方法和仪器，确保测量精度满足工程要求。
二、地形测绘地形测绘是园林工程施工测量的重要环节，其主要任务是准确地测绘出施工场地的地形状况，为施工放样和施工设计提供依据。
地形测绘一般采用水准仪、经纬仪、平板仪等仪器进行，测绘方法包括水准测量、经纬度测量和角度测量等。
在地形测绘中，应根据工程特点和施工需求选择合适的测绘方法和仪器，确保测绘精度满足工程要求。
三、施工放样施工放样是园林工程施工测量的重要任务，其主要任务是根据施工设计图纸将设计元素准确地放置在施工场地上。
施工放样一般采用经纬仪、水准仪、平板仪等仪器进行，放样方法包括角度放样、距离放样和坐标放样等。
在施工放样中，应根据工程特点和施工需求选择合适的放样方法和仪器，确保放样精度满足工程要求。
四、施工监测施工监测是园林工程施工测量的重要环节，其主要任务是对施工过程进行实时监测，确保施工质量满足设计要求。
施工监测一般采用经纬仪、水准仪、平板仪等仪器进行，监测方法包括角度监测、高程监测和坐标监测等。
在施工监测中，应根据工程特点和施工需求选择合适的监测方法和仪器，确保监测精度满足工程要求。
总之，园建工程施工测量是园林工程建设中不可或缺的工作，它为施工提供了准确的依据，保证了工程质量的稳定性。
在园林工程施工过程中，测量工作应严格按照规范进行，确保测量精度满足工程要求。
同时，测量人员应具备较高的专业知识和技能，熟练操作测量仪器，不断提高测量工作效率。
园林建筑施工测量园林工程施工测量的原则和测图工作的原则相同，也是“先整体、后局部”，“先控制测量，后碎部测量”。
由于我们进行的园林工程施工区域不是特别大，而且在施工现场仍有过去测绘地形图时的测量控制点可以利用，因此，没有特殊情况可直接进行园林工程施工的各项测量工作。
本节介绍园林建筑施工测量，它包括以下几方面的测量工作。
一、园林建筑物主轴线的测设（一）已建方格网的情况若施工现场布有建筑方格网，还可用直角坐标法进行定位；拟建建筑物附近有控制点，还可按本章第四节介绍的几种方法进行定位。
园林建筑物的定物，就是将建筑物外廓的各轴线交点（简称角桩），测设到地面上，作为基础放样和主轴线放样的依据。
根据现场定位条件的不同，可选择以下方法。
根据已定位的建筑物外廓各轴线角桩，图中的E、F、G、H，详细测设出建筑物内各轴线的交点桩（也称中心桩）的位置，如右图中A、A΄、B、B΄、1、1΄…等。
测设时，应用经纬仪定线，用钢尺量出相邻两轴线间距离（钢尺零点端始终在同一点上），量距精度不小于1/2000。
如测设GH上的1、2、3、4、5各点，可把经纬仪安置在G点，瞄准H点，把钢尺零点位置对准G点，沿望远镜视准轴方向分别量取G－1、G－2、G－3、G－4、G－5的长度，打下林桩，并在桩顶用小钉准确定位。
建筑物各轴线的交点桩测设后，根据交点桩位置和建筑物基础的宽度、深度及边坡，用白灰撒出基槽开挖边界线。
（二）利用“建筑红线”测设建筑主轴线在施工现场有规划管理部门设定的“建筑红线”，则可依据此“红线”与建筑物的位置关系进行测设，如图所示，AB为“建筑红线”，新建筑物茶道室的定位方法如下：（1）从平面图上，查得茶道室轴线MP的延长线上的点P΄与A间的距离AP΄、茶室的长度PQ及宽度PM。
（2）在桩点A安置经纬仪，照准B点，在该方向上用钢尺量出AP΄和AQ΄的距离，定出P΄、Q΄两点。
（3）将经纬仪分别安置在P΄和Q΄两点，以AB方向为起始方向精确测设90˚角，得出P΄M和Q΄N两方向，并在此方向上用钢尺量出P΄P和PM的距离，分别定出P、M、Q、N各点。

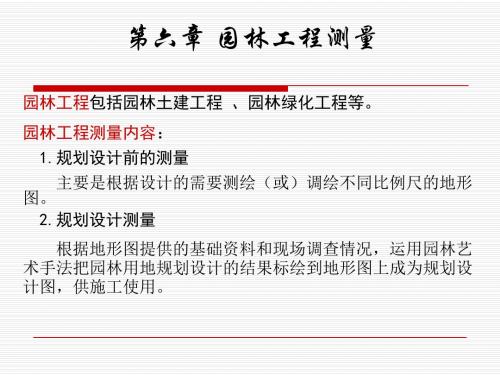

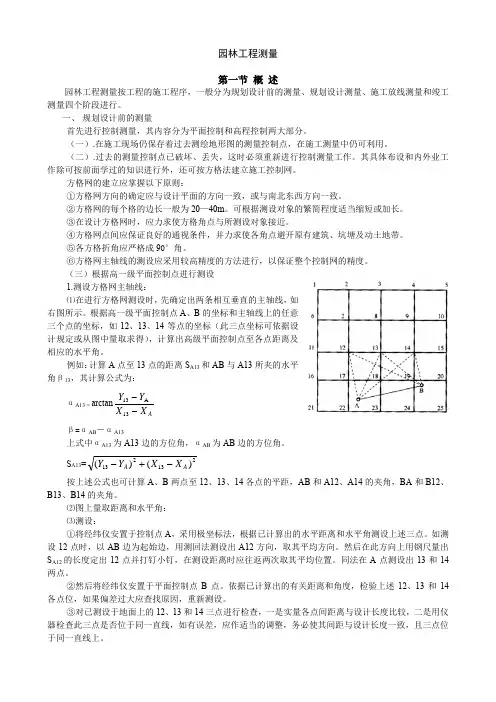

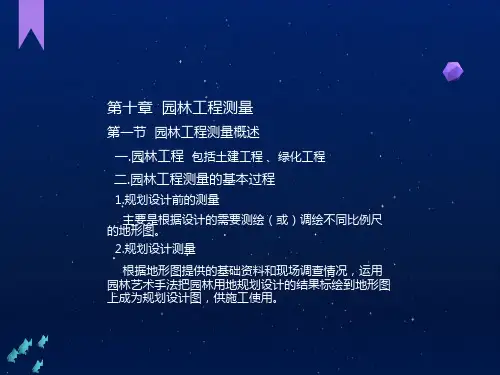

园林工程测量第一节 概 述园林工程测量按工程的施工程序，一般分为规划设计前的测量、规划设计测量、施工放线测量和竣工测量四个阶段进行。
一、 规划设计前的测量首先进行控制测量，其内容分为平面控制和高程控制两大部分。
（一）.在施工现场仍保存着过去测绘地形图的测量控制点，在施工测量中仍可利用。
（二）.过去的测量控制点已破坏、丢失，这时必须重新进行控制测量工作。
其具体布设和内外业工作除可按前面学过的知识进行外，还可按方格法建立施工控制网。
方格网的建立应掌握以下原则：①方格网方向的确定应与设计平面的方向一致，或与南北东西方向一致。
②方格网的每个格的边长一般为20—40m 。
可根据测设对象的繁简程度适当缩短或加长。
③在设计方格网时，应力求使方格角点与所测设对象接近。
④方格网点间应保证良好的通视条件，并力求使各角点避开原有建筑、坑塘及动土地带。
⑤各方格折角应严格成90°角。
⑥方格网主轴线的测设应采用较高精度的方法进行，以保证整个控制网的精度。
（三）根据高一级平面控制点进行测设1.测设方格网主轴线：⑴在进行方格网测设时，先确定出两条相互垂直的主轴线，如右图所示。
根据高一级平面控制点A 、B 的坐标和主轴线上的任意三个点的坐标，如12、13、14等点的坐标（此三点坐标可依据设计规定或从图中量取求得），计算出高级平面控制点至各点距离及相应的水平角。
例如：计算A 点至13点的距离S A13和AB 与A13所夹的水平角β13，其计算公式为：αA13 = arctan A X X Y Y --13A 13 β=αAB －αA13上式中αA13为A13边的方位角，αAB 为AB 边的方位角。
S A13=213213)()(A A X X Y Y -+-按上述公式也可计算A 、B 两点至12、13、14各点的平距，AB 和A12、A14的夹角，BA 和B12、B13、B14的夹角。
⑵图上量取距离和水平角：⑶测设：①将经纬仪安置于控制点A ，采用极坐标法，根据已计算出的水平距离和水平角测设上述三点。
风景园林工程测量方案一、项目介绍随着城市化进程的不断加快，人们对环境的要求也越来越高。
风景园林工程作为一种重要的城市绿化工程，在城市建设中起着不可替代的作用。
风景园林工程主要包括公园、绿地、景观绿化等项目，对于这些项目的测量工作显得尤为重要。
测量是风景园林工程中非常重要的一环，它对工程的质量和进度具有重要影响。
在风景园林工程的测量中，常常涉及到场地的地形地貌、水系、绿化植物等多种要素，因此测量要求较高。
为此，我们需要设计一套科学、精准的测量方案，以保证项目的正常施工和顺利完成。
二、测量对象风景园林工程涉及到的测量对象主要包括场地的地形地貌、水系、植被、建筑物等。
其中地形地貌测量是最为重要和复杂的一部分，它直接关系到场地的平整度、排水性能等。
水系测量则主要涉及到景观水体的形状、深度、面积等参数的测量。
植被测量则需要对植被种类、分布、密度等进行精确的测量。
建筑物测量主要是对园林工程中存在的建筑物进行位置、高度、面积等参数的测量。
而对于这些不同的测量对象，我们需要采用不同的测量方法和仪器。
三、测量方法1. 地形地貌测量对于地形地貌测量，我们通常采用全站仪进行测量。
全站仪是一种高精度的测量仪器，能够直接获取地面的高程、坡度等参数。
在测量过程中，我们需要根据场地的实际情况选择测量点和方向，以保证测量的准确性和全面性。
在测量结束后，我们需要利用测量数据进行地形地貌的三维建模，并生成高程图、坡度图等，以便后续工程设计和施工。
2. 水系测量水系测量主要采用水准仪和测深仪进行测量。
水准仪能够精确获取水体的水平面高程，而测深仪则可以获取水体的深度和底部地貌情况。
在测量中，我们需要选择适当的测量点和方向，以保证测量的准确性和全面性。
在测量结束后，我们需要利用测量数据进行水体的形态分析和三维建模，以便后续工程设计和施工。
3. 植被测量植被测量主要采用实地调查和遥感技术相结合的方法进行测量。
在实地调查中，我们需要对植被的种类、分布、密度等进行详细的记录和测量。
《园林设计初步》课程教学大纲一、基本信息1.课程中文名称：园林设计初步2.课程英文名称：Preliminary Landscape Design3.课程编号4.课程类别；专业必修课5.课程性质：专业基础课6.先修课程：美术、园林工程制图、园林测量学、园林植物学7.适用层次：本科8.适用专业：风景园林9.开课学期：第四学期10.学时：72二、课程教学目标（一）知识目标一方面使同学们达到能阅读理解园林图纸的基本能力，并掌握平面、立面、剖面以及局部透视和鸟瞰图的绘画方法。
另一方面注重园林设计的表现技能的练习，使学生掌握一定色彩，如水彩或彩铅、马克笔彩色渲染图的表现方法。
（二）能力目标通过学习，使学生能够认真、严格执行有关规定和标准，又能灵活发挥自己的创造力，为学生从基础课过渡到专业课做铺垫。
（三）德育目标提升学生的耐心，对待园林设计绘图工作认真负责、一丝不苟的态度，培养学生勤于思考、善于钻研、吃苦耐劳的品质。
三、课程的教学基本要求与教学重点教学基本要求：通过本课程的学习，使学生掌握园林设计的基本理论、基础知识、基本技能。
掌握园林设计的科学性、艺术性和技术性，提高分析和解决实际问题的能力，能具体问题具体分析，科学、技术、经济地综合处理园林设计，并以较为熟练的技术，以图纸表达园林设计思想。
教学重点：园林制图基本知识，园林组成要素的表现、总平面图的绘制、效果图。
四、课程内容及学时分配第一章绪论（4学时）（一）教学基本要求1.要求掌握园林的涵义以及园林的发展简史和发展趋势2. 了解本课程学习的目的、内容和方法（二）教学内容园林释义；园林的发展简史及发展趋势；园林设计基础课程，学习目的、内容、方法第二章园林制图基础知识（4学时）（一）教学基本要求1.认识常用制图工具，并熟练掌握其使用方法2. 了解制图常规知识，并熟练掌握钢笔徒手线条图画法（二）教学内容第一节制图工具及其使用要点：三角板、丁字尺、铅笔、针管笔、圆规、鸭嘴笔的正确使用方法第二节制图常规要点：图纸幅画、图线、比例、字体、尺寸标注等基本规格第三节钢笔徒手线条图画法要点：通过钢笔线条的大量练习，掌握钢笔徒手表现技巧第三章园林素材表现（16学时）（一）教学基本要求1.掌握园林四要素的表现手法2.掌握园林建筑及园林景观平、立、剖面的表现方法3.掌握用透视图和鸟瞰图表现园林景观（二）教学内容第一节植物的表现方法要点：掌握乔木、灌木、草本及花卉等的平、立、剖面的表现方法第二节山石的表现方法要点：掌握不同山体及置石的平、立面表现方法第三节地形、道路、水体表现方法要点：掌握地形起伏、道路及水体动静的表现方法第四节园林建筑平、立、剖面的表现方法要点：掌握亭、台、廊、花架、榭等园林建筑的平、立、剖面的表现方法第五节园景的平、立、剖面图画法要点：掌握园林综合图的平、立、剖面的表现方法第六节透视图及鸟瞰图画法要点：掌握用透视图及鸟瞰图表现园林景观第四章园林和建筑抄绘（8学时）了解抄绘的意义和要求，熟练掌握抄绘方法第五章平面构成（4学时）（一）教学基本要求1,掌握平面构成的基本理论2.运用平面构成理论指导园林设计和绘图（二）教学内容第一节平面构成基本理论要点：掌握平面构成的基本理论第二节平面构成的类型要点：掌握放射、回旋、套接等基本平面构成类型第六章色彩构成及渲染（8学时）（一）教学基本要求1,了解光色原理及源色理论2.学会用平涂、退晕等单色渲染或彩色渲染（二）教学内容第一节色彩理论要点：了解光色原理、光色术语及源色理论第二节色彩构成基本理论要点：了解色彩构成的基本理论第三节渲染（单色、彩色）要点：掌握用平涂、退晕、叠加法进行单色渲染或彩色渲染第七章园林和建筑测绘（4学时）（一）教学基本要求1.掌握园林综合景观及建筑的测绘方法和步骤2. 了解测绘理论，利用其对园林及建筑进行测绘（二）教学内容测绘的理论、方法、步骤第八章园林设计初步（8学时）（一）教学基本要求1,掌握园林设计特点、基本原则及设计方法2. 了解园林设计的过程（二）教学内容园林设计基本原则要点：园林设计的五个阶段第九章综合性设计一小游园设计（8学时）3.设计目的通过小游园设计，提高综合运用园林设计初步的知识和技能的能力。
园林工程施工测量一、园林工程施工测量的一般流程1. 工地踏勘在园林工程施工前，测量人员首先需要进行工地踏勘工作。
工地踏勘是为了对工程现场的具体情况进行了解，包括地理位置、地形地势、周边环境、交通情况等。
通过工地踏勘，可以为后续的测量工作提供重要的参考依据。
2. 定位测量定位测量是园林工程施工测量的第一步。
在确定工程位置后，测量人员需要利用一些常用工具，如全站仪、GPS定位仪等，对工程位置进行精确测量。
通过定位测量，可以确定工程位置的准确坐标和高程信息，为后续的线路测量和平面测量提供准确的数据支持。
3. 线路测量线路测量是园林工程施工的重要环节。
在确定工程位置后，测量人员需要根据设计要求，对工程线路进行精确测量。
线路测量可以通过放样、拉尺、激光测距仪等工具进行，最终确定工程线路的方向、长度和曲线等参数，为后续的建筑物测量提供依据。
4. 平面测量平面测量是园林工程施工的重要内容之一。
在确定工程位置和线路后，测量人员需要对工程平面进行精确测量。
平面测量主要包括地面起伏、水平距离、树木位置等参数的测量，通过平面测量可以为工程施工提供准确的地形地貌信息，保证工程的准确性和稳定性。
5. 高程测量高程测量是园林工程施工的重要环节之一。
在确定工程位置和线路后，测量人员需要对工程高程进行精确测量。
高程测量主要包括测量地面高程、水平面高程、建筑物高程等参数，通过高程测量可以为工程的坡度、高差等问题提供解决方案，保证工程的质量和稳定性。
6. 建筑物测量在进行园林工程施工时，测量人员还需要对建筑物进行精确测量。
建筑物测量主要包括建筑物的长度、宽度、高度、方向等参数的测量，通过建筑物测量可以为工程的布局、设计提供准确的数据支持，保证工程的整体性和美观性。
二、园林工程施工测量的常用方法1. 全站仪测量法全站仪是园林工程施工测量中常用的测量工具之一。
通过全站仪的使用，测量人员可以在短时间内对工程位置、线路、平面、高程等参数进行精确测量，提高工程施工的效率和质量。
