浙江建机QTZ ZJ 塔式起重机性能参数

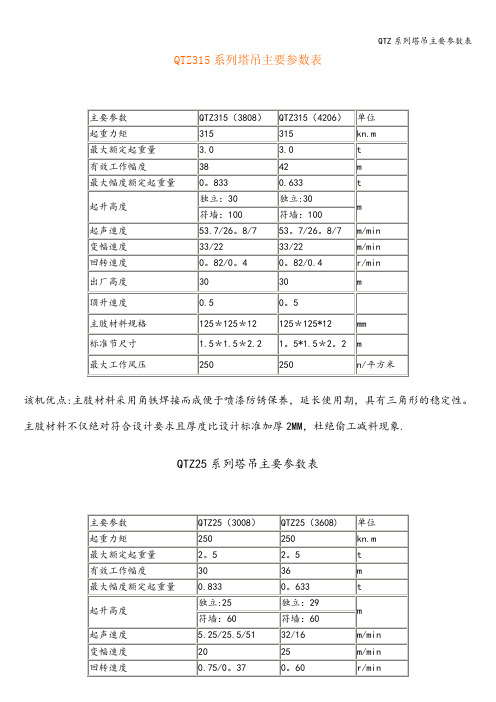

QTZ315系列塔吊主要参数表
该机优点:主肢材料采用角铁焊接而成便于喷漆防锈保养，延长使用期，具有三角形的稳定性。

主肢材料不仅绝对符合设计要求且厚度比设计标准加厚2MM，杜绝偷工减料现象.
QTZ25系列塔吊主要参数表
该机缺点:起重力矩小不适合工期紧张、大型建筑施工.
QTZ63系列塔吊主要参数表产品简介»
主要参数QTZ63(5013) 单位
起重力矩630 kn.m
最大额定起重量 6.0 t
有效工作幅度50 m
最大幅度起重量 1.20 t
起升高度独立： 40 m
符墙： 102
起声速度二倍率：80/40/8.8 m/min
四倍率:40/20/4.4
变幅速度40/20 m/min
回转速度0。

62 r/min
顶升速度0。

5 m/min
出厂高度40 m
主肢材料规格（扣方）135*135*12mm
标准节尺寸1。

6＊1.6＊2.5m
最大工作风压250n/平方米。

QTZ塔吊型号性能参数QTZ31.5～QTZ160塔吊型号性能参数表QTZ31.5塔吊型号性能参数表型号QTZ31.5(3808)QTZ31.5(4207)额定起重力矩(KN.m)315315最大起重量(t)33最大工作幅度(m)2.5∽382.5∽42最大幅度额定起重量(t)0.80.7独立式起升高度(m)3030附着式起升高度(m)8080起升速度m/min55/27/655/27/6变幅速度m/min3333回转速度(r/min)0.36/0.720.36/0.72顶升速度(m/min)0.670.67结构自重(t)19.0320装机总容量(kw)21.221.2平衡重(t)66.6标准节尺寸(m)1.5×1.5×2.21.5×1.5×2.2塔身主肢材料140×10140×1040塔吊型号性能参数表型号QTZ40(4208)QTZ40(4708)QTZ40(4807)额定起重力矩(KN.m)400400最大起重量(t)44最大工作幅度(m)2.5∽422.5∽47最大幅度额定起重量(t)0.80.8独立式起升高度(m)3030附着式起升高度(m)80120起升速度m/mina=265/33/1365/33/13起升速度m/mina=433/17/633/16/6.5变幅速度m/min38/2538.5/25.2回转速度(r/min)0.60.6顶升速度(m/min)0.670.4结构自重(t)2020.2装机总容量(kw)21.225.7平衡重(t)6.66.6标准节尺寸(m)1.5×1.5×2.21.5×1.5×2.2塔身主肢材料∠140×12∠140×12QTZ50塔吊型号性能参数表型号QTZ50(4810)QTZ50(5010)额定起重力矩(KN.m)500500最大起重量(t)55最大工作幅度(m)2.5∽482.5∽50最大幅度额定起重量(t)11独立式起升高度(m)3030附着式起升高度(m)120120起升速度m/mina=265/32.6/1370/35/10起升速度m/mina=432/16/6.435/17.5/5变幅速度m/min38.6/25.223/35回转速度(r/min)0.60.7顶升速度(m/min)0.40.66∽0.72结构自重(t)22.523.5装机总容量(kw)25.726.7平衡重(t)810标准节尺寸(m)1.5×1.5×2.21.6×1.6×2.2塔身主肢材料∠160×12∠160×1463塔吊型号性能参数表型号QTZ63(5013)QTZ63(5610)额定起重力矩(KN.m)630630最大起重量(t)66最大工作幅度(m)2.5∽502.5∽56最大幅度额定起重量(t)1.31独立式起升高度(m)4140附着式起升高度(m)150140起升速度m/mina=210/40/808.5/40/80起升速度m/mina=45/20/404.3/20/40变幅速度m/min22/4420/40回转速度(r/min)0.60.6顶升速度(m/min)0.60.55∽0.7结构自重(t)3939.5装机总容量(kw)43.443.4平衡重(t)11.513.5标准节尺寸(m)1.6×1.6×2.51.64×1.64×2.51.833×1.833×2.5塔身主肢材料∠125×10扣方∠125×10扣方QTZ80塔吊型号性能参数表型号QTZ80(5513)QTZ80(6010)额定起重力矩(KN.m)800800最大起重量(t)88最大工作幅度(m)2.5∽552.5∽60最大幅度额定起重量(t)1.31独立式起升高度(m)4545附着式起升高度(m)150151起升速度m/mina=210/40/8010/40/80起升速度m/mina=45/20/405/20/40变幅速度m/min22/4420/40回转速度(r/min)0.60.62顶升速度(m/min)0.60.7结构自重(t)4545装机总容量(kw)47.547.5平衡重(t)14.615.3标准节尺寸(m)1.833×1.833×2.51.833×1.833×2.5塔身主肢材料QTZ125塔吊型号性能参数表最大额定力矩(KN.m)1250最大起重量(t)10最大工作幅度(m)2.5-65独立起升高度(m)50附着起升高度(m)181最大幅度起重量(t)1.2起升速度m/mina=24/808/40起升速度m/mina=48/404/20变幅速度m/min0∽55回转速度(r/min)0∽0.8顶升速度(m/min)0.58结构自重(t)60.8装机总容量(t)43.5平衡重(kw)20标准节尺寸(m)1.835×1.835×2.500塔身主肢材料∠140×12扣方加板筋Q235BQTZ160塔吊主要技术性能表机构工作级别起升机构M5回转机构M5牵引机构M5起升高度(m)倍率独立固定附着a=246.2161-200a=446.2100最大起重量(t)10幅度(m)最大幅度(t)65最小幅度(t)2.4起升机构速度倍率a=2a=4起重量(t)52.5105速度（m/min)501002550稳定下降速度速度（m/min)3电机型号YZSW280-4/8电机功率55KW电机转速1440/700r/min 回转机构转速0-0.61r/min电机型号YEJ132S-4B电机功率5.5KW×2电机转速1440r/min牵引机构电机型号YZTDE180-4/8/24电机转速1440/690/210r/min速度58/29/9.5m/min功率5/3.7/1.1KW顶升机构电机型号Y132M-4电机转速1440r/min顶升速度0.4m/min功率7.5kW额定工作压力25MPa平衡重臂长(m)556065重量(t)14.916.1518.15总功率(KW)62工作温度(℃)-20-40。

塔吊名称：QTZ80（TC6010）塔吊参数塔身桁架结构：方钢管塔机独立状态的最大起吊高度（m）：40.5塔机独立状态的计算高度（m）：47 塔身桁架结构宽度（m）：1.6塔吊荷载塔身自重（kn）：202.7 最大起重力矩（kn.m）“”800最大起重荷载（kn）：60 最大起重荷载至塔身中心的最大距离（m）：13.7 最小起重荷载（kn）10 最大吊物幅度（m）：56起重臂自重（kn）62.5 起重臂重心至塔身中心距离（m）：28小车和吊钩自重（kn）4.9 小车最小工作幅度：（m）2.5平衡臂自重（kn）：45 平衡臂重心至塔身中心距离（m）：6.4平衡块自重（kn）：146 平衡块重心至塔身中心距离（m）：12.2工作状态非工作状态起重荷载标准值（kn）：47.1 （自动计算）竖向荷载标准值（kn）：464.1竖向荷载标准值（kn）：511.2 水平荷载标准值（kn）：73.9水平荷载标准值（kn）：18.3 倾覆力矩标准值（kn.m）1552回转惯性力产生的扭矩标准值（kn。

m）：269.3塔吊名称：QTZ80（ZJ6010）浙江建机塔吊参数塔身桁架结构：方钢管塔机独立状态的最大起吊高度（m）：40.5塔机独立状态的计算高度（m）：47 塔身桁架结构宽度（m）：1.6塔吊荷载塔身自重（kn）：245.11 最大起重力矩（kn.m）“”800最大起重荷载（kn）：60 最大起重荷载至塔身中心的最大距离（m）：14.17最小起重荷载（kn）15 最大吊物幅度（m）：60起重臂自重（kn）51.13 起重臂重心至塔身中心距离（m）：23.7小车和吊钩自重（kn）4.9 小车最小工作幅度：（m）2.5平衡臂自重（kn）：25.24 平衡臂重心至塔身中心距离（m）：6.0平衡块自重（kn）：155 平衡块重心至塔身中心距离（m）：11.7塔机自重荷载标准值（kn）：504工作状态非工作状态起重荷载标准值（kn）：128 竖向荷载标准值（kn）：504竖向荷载标准值（kn）：632 水平荷载标准值（kn）：80水平荷载标准值（kn）：35 倾覆力矩标准值（kn.m）1797倾覆力矩标准值（kn.m）1136回转惯性力产生的扭矩标准值（kn。

塔吊矩形板式桩基础计算书一、塔机属性塔机型号QTZ80（浙江建机）(m) 40塔机独立状态的最大起吊高度H塔机独立状态的计算高度H(m) 45塔身桁架结构方钢管塔身桁架结构宽度B(m) 1.6二、塔机荷载塔机竖向荷载简图1、塔机自身荷载标准值塔身自重G(kN) 251(kN) 62.2 起重臂自重G1起重臂重心至塔身中心距离R(m) 23.4G1小车和吊钩自重G(kN) 3.82k三、桩顶作用效应计算矩形桩式基础布置图承台及其上土的自重荷载标准值：Gk =bl(hγc+h'γ')=5×5×(1.25×25+0×19)=781.25kN承台及其上土的自重荷载设计值：G=1.2Gk=1.2×781.25=937.5kN桩对角线距离：L=(ab 2+al2)0.5=(32+32)0.5=4.24m1、荷载效应标准组合轴心竖向力作用下：Qk =(Fk+Gk)/n=(490.2+781.25)/4=317.86kN荷载效应标准组合偏心竖向力作用下：Qkmax =(Fk+Gk)/n+(Mk+FVkh)/L=(490.2+781.25)/4+(1067.6+65.95×1.25)/4.24=588.93kNQkmin =(Fk+Gk)/n-(Mk+FVkh)/L=(490.2+781.25)/4-(1067.6+65.95×1.25)/4.24=46.8kN 2、荷载效应基本组合荷载效应基本组合偏心竖向力作用下：Qmax =(F+G)/n+(M+Fvh)/L=(588.24+937.5)/4+(1577.89+92.33×1.25)/4.24=780.55kNQmin =(F+G)/n-(M+Fvh)/L=(588.24+937.5)/4-(1577.89+92.33×1.25)/4.24=-17.68kN 四、桩承载力验算桩身周长：u=πd=3.14×0.4=1.26m桩端面积：Ap=πd2/4=3.14×0.42/4=0.13m2Ra =uΣqsia·li+qpa·Ap=1.26×(0.46×15+2.04×15+1.41×15+4.77×25+9.04×50+0.28×70)+2200×0.1 3=1092.65kNQk =317.86kN≤Ra=1092.65kNQkmax =588.93kN≤1.2Ra=1.2×1092.65=1311.18kN满足要求！2、桩基竖向抗拔承载力计算Q kmin=46.8kN≥0不需要进行桩基竖向抗拔承载力计算！3、桩身承载力计算纵向预应力钢筋截面面积：A ps=nπd2/4=11×3.14×10.72/4=989mm2 (1)、轴心受压桩桩身承载力荷载效应基本组合下的桩顶轴向压力设计值：Q=Qmax=780.55kN 桩身结构竖向承载力设计值：R=2700kN满足要求！(2)、轴心受拔桩桩身承载力Qkmin=46.8kN≥0不需要进行轴心受拔桩桩身承载力计算！五、承台计算承台有效高度：h0=1250-50-20/2=1190mmM=(Qmax +Qmin)L/2=(780.55+(-17.68))×4.24/2=1618.29kN·mX方向：Mx =Mab/L=1618.29×3/4.24=1144.3kN·mY方向：My =Mal/L=1618.29×3/4.24=1144.3kN·m。

QTZ315系列塔吊主要参数表
该机优点：主肢材料采用角铁焊接而成便于喷漆防锈保养，延长使用期，具有三角形的稳定性。

主肢材料不仅绝对符合设计要求且厚度比设计标准加厚2MM，杜绝偷工减料现象。

QTZ25系列塔吊主要参数表
该机缺点：起重力矩小不适合工期紧张、大型建筑施工。

QTZ63系列塔吊主要参数表产品简介»
主要参数 QTZ63（5013）单位
起重力矩 630 kn.m
最大额定起重量 6.0 t
有效工作幅度 50 m
最大幅度起重量 1.20 t
起升高度独立：40 m
符墙：102
起声速度二倍率：80/40/8.8 m/min
四倍率：40/20/4.4
变幅速度 40/20 m/min
回转速度 0.62 r/min
顶升速度 0.5 m/min
出厂高度 40 m
主肢材料规格(扣方) 135*135*12mm
标准节尺寸 1.6*1.6*2.5m
最大工作风压 250n/平方米。

QTZ100型塔式起重机起重特性表Load Diagrams 54m臂长起重特性表出Load Diagrams 60m臂长主要技术参数SpecificationsQTZ5417型塔式起重机起重特性表Load Diagrams 54m臂长主要技术参数SpecificationsQTZ601（型塔式起重机起重特性表Load Diagrams 60m臂长主要技术参数SpecificationsQTZ5613( 5015)型塔式起重机起重特性表L oad Diagrams 56m臂长起重特性表Load Diagrams 50m 臂长主要技术参数SpecificationsQTZ561（型塔式起重机起重特性表Load Diagrams 56m臂长主要技术参数SpecificationsQTZ5013型塔式起重机起重特性表Load Diagrams 44m臂长起重特性表Load Diagrams 50m臂长主要技术参数SpecificationsQTZ501（型塔式起重机起重特性表Load Diagrams 50m臂长主要技术参数SpecificationsQTZ4C型塔式起重机起重特性表Load Diagrams 42m臂长主要技术参数Specifications产品系列Product series42/38m27.5m(QTZ40J4208O（QTZ 4208主要技术参数）项目单位倍率 a=2/a=4c额定起■力矩KN.m 315 ) 最大起乘靈t 3C 工作幅度m 3-42 ) 嚴大倨復起■!!t 0.815(IR大起SfllM度m13.67) 起升高腹（独立式）m 27.5（起升高度（附警式〉m 90) 底架m 60x6.0（整体高度独立式m 33.83 ) 療机高度附警式m 97.621C起晝it头至回转中心m 43.13 ) 平衡1«尾至回转中心m 11.22（滋机自蜜（独立式）t 16.7 ) 整机自靈（附着式）t 37.55C K1 t 58)电机总功率KW 23.5c最大安装高度工作风级级M6)理筑物距塔中心允许工作温厦-20*4011.95m151m------------------i » i；41mi(QTZ63 (5610)J(QTZ5610主要技术参数项目( 额定起畫力矩■最大起重整(:工作倾厦—嚴大幅度起燮n( 嚴大妃重笊辐度—妃升高度.独立式、( 圮升高度(附咎式〉—底架( 起靈臂头至回转中心—平衡臂尾至回转中心( 整机白證1独立式) —密机自険式)( 配賞/基砒賣—电机总功率( 眾大安装高度工作风级—允许工作温度56mm位KNmKW倍率 a=2/a=463063・561.002 122.38 "9541⑸766.56x6.5657J812.3934.2877.432142/8034.7W6-20-40))))))15.56m120m50m4m(QTZ 5010 )(QTZ5010主要技术参数项目( 额定起星力矩■巖大起童at(「工作幅度一嚴大幅度起愛皿( 厳大九貫携幅度一起升高度(独立式、( 圮升高度(附警式〉一底架( 圮■臂头至回转中心—平衡臂庫至回转中心( 整机白独a式) —罄机自倉式〉c配貫—电机总功率( 液大安装高度工作风级一允许工作温度介位KNmKW更倍率 a=2/a=457043・50I.0071556351206x651.2II.8625.4953.3910.2/5026.7W6-20-40))))产品系列Product series11.95m151m50mW0092 7£41mCQTZ 5013 J（QTZ5013主要技术参数4m-项目血位倍率 a=2/a=4 G 额定起第力矩KN.m630)最大Aeitt t 6c工作幅度m3-50)燧大幅度起賣笊t 1.3C最大起Iffiffi/S m22.38 11.95)起升高度（独立式）m 41c 超升高度（附警式）m151 76)底架m 6.56x6.56c起童関头至回转中心m51.18)平衡肖尾至回转中心m 12.39c整机白重（独立式）t33.8)做机自蜜（附着式〉t 76.952c配畫/基础重t 12.2/80)电机总功率KW 34.7c最大安装离度工作风级级-20*40)允许工作温度塔机型号编制方式[1]极其多样化。
