下载文档原格式
合金元素对钢的组织与性能的影响1.碳(C)：碳是钢中最常见的合金元素，它通过固溶在铁基体中形成固碳溶体，使钢的硬度、强度和耐磨性提高。
但过高的碳含量会导致钢的脆性增加，因此一般钢中的碳含量控制在0.2%以下。
2.硅(Si)：硅主要用于降低钢材的热膨胀系数和电阻率，同时可以提高钢的硬度和强度。
3.锰(Mn)：锰能够提高钢的强度和硬度，并且可以提高钢的冷加工硬化能力。
锰还能够抑制钢的脆性。
4.磷(P)和硫(S)：磷和硫是常见的杂质元素，它们会影响钢的冷加工性能和耐腐蚀性。
过高的磷含量会降低钢的冷加工硬化能力，而过高的硫含量会导致钢的韧性下降。
5.铬(Cr)：铬可以提高钢的硬度、强度和耐腐蚀性。
铬能够形成铬-铁共晶体，提高钢的硬化能力，并且能够在钢表面形成氧化铬层，起到防腐蚀的作用。
6.镍(Ni)：镍可以提高钢的强度和延展性，并且能够提高钢的耐腐蚀性。
镍还可以降低钢的温度转变时的韧性转变温度。
7.钼(Mo)：钼可以提高钢的硬度、强度和热刺激稳定性。
钼还能够提高钢的抗腐蚀性和耐磨性。
8.钛(Ti)和铌(Nb)：钛和铌能够形成稳定的碳化物，提高钢的硬度和强度。
它们还能够提高钢的耐热性能和耐腐蚀性。
9.铝(Al)：铝可以提高钢的强度、耐热性和耐腐蚀性。
此外，铝还能够与氮形成稳定的氮化物，提高钢的硬度和强度。
10.稀土元素：稀土元素可以提高钢的强度、耐磨性和抗腐蚀性，并且能够改善钢的冷加工硬化能力和热稳定性。
总的来说，合金元素的添加可以改变钢的组织结构并提高其性能。
选择合适的合金元素，并控制其含量可以使钢具备不同的性能，满足不同领域的需求。
第２期郭世宝，等：Ｘ６５管线钢的生产实践·９‘钼，合金成本得到大幅度降低，吨钢成本降低约５００元以上。
低的碳质量分数（０．１（）％以下）对提高韧性、改善焊接性能十分有益；添加适当含量的锰不但可以抵消由于降低碳含量带来的强度损失，还可降低）＇－ｔｘ相变温度，进而细化铁素体晶粒，使得提高强度的同时并降低韧脆转变温度，韧性也得到提高；通过固溶铌对奥氏体晶界的拖曳作用，以及轧制过程中析出的碳化铌对奥氏体晶界的钉扎，可显著延迟奥氏体再结晶，提高奥氏体再结晶温度。
相变前同溶在奥氏体中铌可降低相变温度，并在相变过程中析出起到强化效果；微量的钛在凝固时与钢中的氮结合，生成细小的氮化钛颗粒在加热和焊接时阻止奥氏体晶粒过分长大，细化奥氏体晶粒［３］。
表１为安钢炉卷轧机生产的某工程用１２．７ｍｍＸ６５的成分控制目标。
表１ｘ６５钢各化学成分的质量分数％１．３冶炼与连铸工艺铁水预脱硫环节保证铁水中的叫（Ｓ）≤０．００２％，并尽可能扒净铁水渣；吹炼过程早化渣，全程化好渣；锰合金化采用低碳锰；终点成分要求：叫（Ｃ）≤０．０３％，训（Ｐ）≤０．００５％，硼（Ｓ）≤０．０１０％。
精炼采用全程控铝，保证钢水中锄（ＡＩ。
）≥０．０２０％；采用底吹氩搅拌；保证白渣保持时间和软搅拌时间，达到脱硫和夹杂物充分上浮的效果；进行钙处理和微钛处理。
通过ＶＤ真空脱气处理，可以使钢水中的叫（Ｎ）＜０．００４％、训（Ｈ）＜０．０００２％。
连铸过热度控制在２５℃以下，中间包采用无碳覆盖剂，严格全过程保护浇铸，保证拉速稳定，利用动态轻压下改善铸坯中心偏析。
１．４成分控制水平Ｘ６５钢中Ｃ的质量分数基本稳定的控制在ｏ．０６ｏＡ～０．０７％，Ｐ和Ｓ的质量分数分别比较稳定地控制在０．０１２％、０．００５％以下。
１．５夹杂物控制研究钢中夹杂物尤其是大颗粒夹杂物不但明显降低钢的塑性，而且严重影响韧性与ＤＷＴＴ性能。
因此，高级别管线钢对夹杂物的控制均提出了严格的要求。
求主要取决于它的组织结构。
大量的生产实践表明，钢的组织对钢性能的影响起着决定性的作用，而钢的组织又主要取决于它的化学成分和加工的生产工艺过程以及相应的热处理状态。
此外，还与钢中气体和非金属夹杂物的含量及其他的冶金缺陷有关。

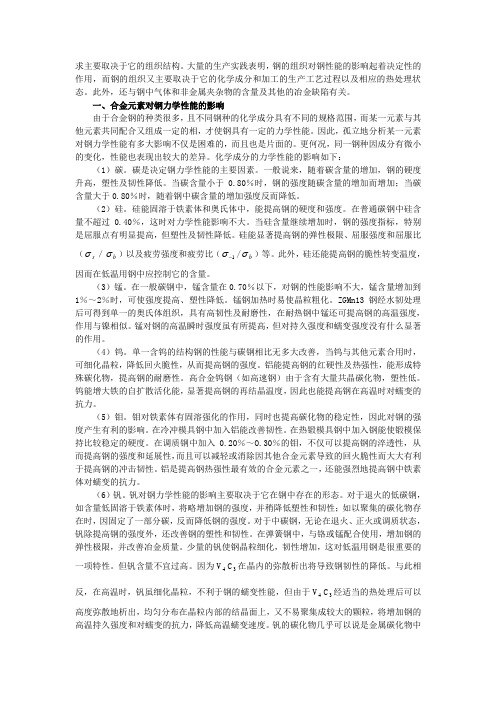

一、合金元素对钢力学性能的影响由于合金钢的种类很多，且不同钢种的化学成分具有不同的规格范围，而某一元素与其他元素共同配合又组成一定的相，才使钢具有一定的力学性能。
因此，孤立地分析某一元素对钢力学性能有多大影响不仅是困难的，而且也是片面的。
更何况，同一钢种因成分有微小的变化，性能也表现出较大的差异。
化学成分的力学性能的影响如下：（1）碳。
碳是决定钢力学性能的主要因素。
一般说来，随着碳含量的增加，钢的硬度升高，塑性及韧性降低。
当碳含量小于0.80％时，钢的强度随碳含量的增加而增加；当碳含量大于0.80％时，随着钢中碳含量的增加强度反而降低。
（2）硅。
硅能固溶于铁素体和奥氏体中，能提高钢的硬度和强度。
在普通碳钢中硅含量不超过0.40％，这时对力学性能影响不大。
当硅含量继续增加时，钢的强度指标，特别是屈服点有明显提高，但塑性及韧性降低。
硅能显著提高钢的弹性极限、屈服强度和屈服比（s σ／b σ）以及疲劳强度和疲劳比（1-σ/b σ）等。
此外，硅还能提高钢的脆性转变温度，因而在低温用钢中应控制它的含量。
（3）锰。
在一般碳钢中，锰含量在0.70％以下，对钢的性能影响不大，锰含量增加到1％～2％时，可使强度提高、塑性降低。
锰钢加热时易使晶粒粗化。
ZGMn13钢经水韧处理后可得到单一的奥氏体组织，具有高韧性及耐磨性，在耐热钢中锰还可提高钢的高温强度，作用与镍相似。
锰对钢的高温瞬时强度虽有所提高，但对持久强度和蠕变强度没有什么显著的作用。
（4）钨。
单一含钨的结构钢的性能与碳钢相比无多大改善，当钨与其他元素合用时，可细化晶粒，降低回火脆性，从而提高钢的强度。
铝能提高钢的红硬性及热强性，能形成特殊碳化物，提高钢的耐磨性。
碳钢大气环境腐蚀大数据研究及主要影响因素作用规律摘要：碳钢是一种常用的结构材料，在大气环境下容易发生腐蚀，导致结构失效。
针对碳钢大气环境腐蚀问题，本文从数据角度出发，分析了大量的腐蚀数据，揭示了主要的影响因素和作用规律。
研究表明，大气环境中的氧气、水分和盐分是导致碳钢腐蚀的主要因素，而温度和湿度则是影响腐蚀速度的重要参数。
此外，空气污染物、紫外线辐射等也会影响腐蚀过程。
研究成果对于提高碳钢的使用寿命、降低维护成本具有重要意义。
关键词：碳钢；大气环境；腐蚀；影响因素；作用规律引言碳钢是一种常见的结构材料，广泛应用于建筑、桥梁、船舶等领域。
然而，在大气环境下，碳钢容易受到腐蚀，从而导致结构失效，严重影响使用寿命和安全性能。
因此，研究和掌握碳钢在大气环境中的腐蚀特性和规律具有重要意义。
目前，国内外学者对碳钢大气环境腐蚀机理和影响因素进行了大量的研究，但是缺乏针对大量腐蚀数据的综合分析与归纳。
本文基于大量的实验数据，从数据角度出发，分析了碳钢在大气环境中的腐蚀特性和规律，并探讨了主要的影响因素和作用规律。
一、碳钢大气环境腐蚀特性碳钢大气环境腐蚀主要表现为钝化膜破坏和金属表面溶解。
钝化膜破坏是指在氧、水和其他腐蚀性介质的作用下，钝化膜受到损伤，从而导致基体的金属离子释放。
当环境中的氧、水和其他腐蚀性介质长期作用于钝化膜上时，钝化膜会逐渐破坏，金属表面出现裸露区域，进而引发金属表面的溶解。
二、影响因素分析（一）氧气氧气是导致碳钢大气环境腐蚀的重要因素之一。
在大气环境中，氧气是最丰富的元素之一，也是导致碳钢腐蚀的主要原因之一。
氧气可以和金属表面的铁离子形成氧化物，并形成稳定的钝化膜。
但是，长期暴露在氧气环境下，钝化膜容易破坏，金属表面会逐渐溶解。
（二）水分水分是碳钢大气环境腐蚀的另一个关键因素。
在大气中，含水量较高的环境会大大加速碳钢的腐蚀速度。
这是因为水分可以形成强烈的电解质，促进了钝化膜的破坏和金属表面的溶解。
Proceedings of CIPC 2013China International Oil & Gas Pipeline ConferenceSeptember,2013,Langfang,Hebei,ChinaCO2输送工艺对X65管道腐蚀的影响蒋秀 宋晓良 张艳玲 屈定荣 刘小辉中国石油化工股份有限公司安全工程研究院化学品安全控制国家重点实验室，山东青岛 266071文章编号：CIPC2013010摘要：美国已有40多年大规模超临界CO2管道运输经验，我国目前仅有少量短程气态CO2输送管道，没有超临界CO2长输管道。
为了明确CO2输送工艺对管道腐蚀的影响，采用失重法研究35℃，4～12MPa条件下X65低碳钢管道在CO2饱和的富水相和水饱和的富CO2相的腐蚀行为。
研究结果表明，X65的腐蚀行为基本上不受CO2相态的影响，CO2处于气态和超临界状态下X65均发生了腐蚀；主要与输运CO2中的含水量有关，在富水相的腐蚀速率明显高于富CO2相的腐蚀速率；富CO2相主要发生了局部腐蚀，而富水相发生了严重的均匀腐蚀或小孔腐蚀。
关键词：CO2；输送工艺；气态；超临界；腐蚀中图分类号：TE89 文献标识码：A doi： 10.6047/c.cipc.2004-0005.2013.09.010Impact of CO2 transportation technology on the corrosion of X65 pipeline steelJiang Xiu, Song Xiaoliang, Zhang Yanling, Qu Dingrong, Liu XiaohuiSINOPEC Research Institute of Safety Engineering, Qingdao, Shangdong, 266071 Abstract:Over 40-year experience of large-scale supercritical CO2 transportation by pipeline was accumulated in United States. Small amount of short-range gaseous CO2 pipeline is now used in China, but none of them is supercritical CO2 pipeline. To understand impact of transportation technology on corrosion of CO2 pipeline, corrosion behavior of X65 mild steel in water-saturated CO2 phase and CO2-saturated water phase was investigated by weight loss measurements in the pressure range of 4 to 12 MPa at 35℃. Corrosion attack was observed on all test coupons in both gaseous and supercritical CO2 environment. Corrosion rates in CO2-saturated water phase were much higher than those in water-saturated CO2 phase.Localized corrosion was observed for all coupons in water-saturated CO2 phase. Severe pitting or uniform corrosion attack was found in CO2-saturated water phase.Key words:CO2; transportation technology; gaseous; supercritica; corrosionCO2捕集与封存技术(CCS)包括碳的捕获、运输、储存或使用，是指将燃煤电厂及其他工业排放的CO2收集起来，并通过各种形式储存以避免其排放到大气中的一种前沿技术。
