排水平硐探放水设计

第一章概述为了认真贯彻《煤矿防治水规定》，保障煤矿安全生产，防止和减少水害事故的发生，保障职工生命安全，根据我矿的水文地质条件，结合我矿生产实际情况，制定唐一窿井探放水方案设计。

第二章组织机构的建立与岗位责任一、探水工作领导组组长：冰副组长：：红星、谢成华、志高、柏生、段飞仁组员：曹先华、旭亮、曾小飞、唐社良、段中勇、欧海生、王富贵、焦勇、邓加兵二、岗位责任组长：全面负责探放水调度工作。

副组长：具体负责探放水工作，配合组长调度人力、物力等后备物资。

技术部：履行岗位职责，根据总工的安排，制定防探放水措施，掌握开拓进度，及时填写图纸，为防探放水提供准确的技术资料，正确指导施工。

安监部：履行岗位职责，按照防探放水技术方案，进行现场监督，监视现场情况变化，随时按照程序上报矿调度室。

机电部：履行岗位职责，负责机电设备的配置与检修，保证探放水设备正常运转与电力供给。

通防部：履行岗位职责，随时监视各种害气体的变化情况，并及进行处理调度室：履行岗位职责，负责调度通知、各种信息的上传下达，保证矿井通讯系统的畅通。

供销部：履行岗位职责，负责物资供应，详细清查库房物品的缺失，随时反应给采购人员进行购置，保证防治水物品供应。

办公室：守岗待命，帮助矿长协调地面各部门。

采掘区队：履行岗位职责，负责调度各班班长严格按照防探放水设计方案及措施实施落实。

第三章水文地质情况一、矿井充水因素分析1、地形与地表水矿井地表为丘陵地貌，地形崖直坡陡，沟谷深切，相对高差达350m，植被发育。

大气降水形成径流流入溪沟，然后排入区外平缓之地。

矿井围无大的河流及其它水体，除老窑水外，矿井没有突水源头。

2、岩层的含水及隔水性侏罗系下统茅仙岭组孔隙水含水层（J1m）：该层区分布较广泛，岩性为一厚层灰白色富含云母的中粒砂岩组成，厚度132m〜473m，平均268m左右，富水性弱，主要受降水渗入补给，由于与煤层不直接接触，对开采坑道无影响。

侏罗系下统唐垄组上段孔隙水弱含水层J1t）:由浅〜深灰色细砂岩及黑色泥岩组成，平均厚14m，该层富水性弱。

盐边县金隆煤业XX公司金隆煤矿探放水工程单设计生产技术科二〇一五年三月为了杜绝巷道掘进过程中水灾发生，确保我矿掘进施工平安，根据"煤矿平安规程"对掘进巷道"预测预报、有掘必探、先探后掘、先治后采〞的原那么、结合我矿现场水文地质条件，制定本防治水钻探施工：第一节文地质概况根据矿井初步设计中水文地质资料描述，我矿井涌水量不大，仅对涌水量较大的出水点进展了观测记录，并观测记录了正常日涌水量18m3/d和最大日涌水量50m3/d。

目前矿井涌水主要来自大气降水。

主要表现为采空区积水。

第二节探放水钻布置的参数和超前距帮距确实定一、探水距与超前距确实定1、探水与掘进循环作业，探水作业超前于掘进作业，即探水——掘进——探水，探水循环进度75m，超前距为35m,允掘进距离40 m，依此交替作业。

2、帮距：为使巷道两帮与可能存在的水体之间保持一定的平安距离，布置的最外侧探水钻所控制的围与巷道帮的距离取20米。

3、探水设备：钻机型号：ZLJ-350型煤矿用坑道钻机，钻具配备：Ф75mm钻杆80m，泥浆泵1台，合金钻头3个及钻具1套。

二、探水钻布置的参数说明三、钻探完毕后由安监、地测、通风、调度联合进展现场验收，并及时进展分析，为采区其它大巷掘进提供水文地质依据，确认无水害危险待下发允掘进通知单后可掘进，掘探交替进展至设计位置为止。

四、口平安装置的布设探放水必须使用口平安装置，口平安装置由口管、泄水测压三通、口阀门和钻杆逆止阀等组成，其施工和安装程序如下：1、选择岩层坚硬完整的地段开，径应比口管直径大3-5mm，钻至预定深度〔视水位上下和煤岩层强度而定〕后，将冲洗干净。

2、向注入水泥浆，将预先准备好的口管〔末端用木塞塞住〕放入，待水泥凝固后，即可在钻进。

3、水泥凝固后扫，其深度超过口管长度0.5-1.0m,向注水。

试液压力大于口管末端承压静水压力的1.2倍，呈水压值超过预计放水时的水压，稳压时间至少保持半小时，口管围没有漏水现象，那么符合要求，否那么要重新注浆加固。

探放水设计方案一、概况 1、工作面概况 12020工作面里段位于我矿井田+87m水平西翼一侧，该工作面东侧为12020工作面采空区，南部（上部）为本矿上水平工作面采空区，西部、北部（下部）为原始煤层。

开采煤层为五3煤，12020工作面（里段）走向长760米，倾向长150米，煤层倾角25-30度,煤层厚度0.6—0.9m,平均厚0.69m，工作面地质储量11.7万吨。

12020上下付巷沿煤层走向掘进。

2、地质情况 12020工作面上付巷掘进515米，下付巷掘进650米时揭露新F7断层，走向155°，倾向65°，倾角48°，延伸长度约350m，落差0-30m；该工作面上部最高海拔标高为+660米，最低海拔标高为+590米，相对高差70米，地面处在伏牛山的顶部，地表荒芜，无居民及建筑物存在。

3、水文地质情况 ①大气降水、地表水及新近系潜水 本区为低山丘陵地形，地面坡度较大，冲沟发育，大气降水迳流排泄条件好，因而无常年性地表水体。

区内新近系地层呈零星发育，以坡积、洪积及冲积于沟谷、坡脚处，厚度较小，岩性复杂，含富水性差。

加之上部上石盒子组隔水层较厚，故此大气降水、地表水及新近系潜水对五3煤开采无影响。

仅在井筒揭穿层段有少量淋漓水现象。

②五3煤层顶板砂岩裂隙承压水 五3煤层顶板砂岩裂隙含水层，系指煤层之上60m范围内所含砂岩裂隙含水层，岩性为中粒砂岩，一般发育2～5层，累计厚度约0～30m，一般20m左右，岩性完整致密，裂隙不发育，且部分被方解石脉所充填。

生产开采过程中该含水层裂隙承压水将首先充入矿坑，是矿坑涌水的主要充水水源之一。

由于该含水层单层厚度较薄，裂隙不甚发育，且补给条件差，裂隙水储存量有限，导、富水性弱，生产中易于疏排。

③五3煤层底板砂岩裂隙承压水 主要由1～2层中粒岩屑砂岩组成，厚2.39～11.09m，平均5.70m，泥质胶结，局部含泥砾及石英细砾。

砂岩致密坚硬，裂隙不发育，含富水性弱。

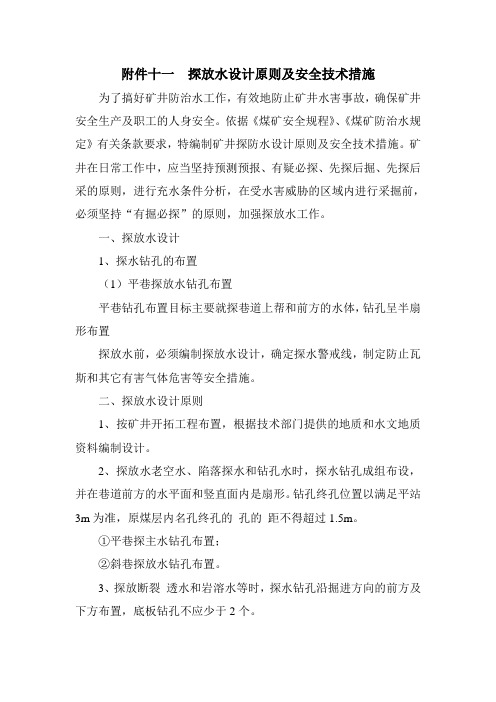

附件十一探放水设计原则及安全技术措施为了搞好矿井防治水工作，有效地防止矿井水害事故，确保矿井安全生产及职工的人身安全。

依据《煤矿安全规程》、《煤矿防治水规定》有关条款要求，特编制矿井探防水设计原则及安全技术措施。

矿井在日常工作中，应当坚持预测预报、有疑必探、先探后掘、先探后采的原则，进行充水条件分析，在受水害威胁的区域内进行采掘前，必须坚持“有掘必探”的原则，加强探放水工作。

一、探放水设计1、探水钻孔的布置（1）平巷探放水钻孔布置平巷钻孔布置目标主要就探巷道上帮和前方的水体，钻孔呈半扇形布置探放水前，必须编制探放水设计，确定探水警戒线，制定防止瓦斯和其它有害气体危害等安全措施。

二、探放水设计原则1、按矿井开拓工程布置，根据技术部门提供的地质和水文地质资料编制设计。

2、探放水老空水、陷落探水和钻孔水时，探水钻孔成组布设，并在巷道前方的水平面和竖直面内是扇形。

钻孔终孔位置以满足平站3m为准，原煤层内名孔终孔的孔的距不得超过1.5m。

①平巷探主水钻孔布置；②斜巷探放水钻孔布置。

3、探放断裂透水和岩溶水等时，探水钻孔沿掘进方向的前方及下方布置，底板钻孔不应少于2个。

4、煤层内原则上禁止探放水压高于1MPa的充水断层水，含水层水及陷落探水等。

如确实需要的，可以先建筑防水闸墙，并在闸墙外沟内探放水。

5、上山探水时，一般进行双巷掘进，其中一条超探水和江水，分一条用来安全撤水，双巷闸每隔30～50m掘1个联络巷，并设挡水墙。

6、井下探放水应当使用专用探放水钻机。

严禁使用煤电钻探放水。

7、探水钻孔除兼作堵水或者疏水用的钻孔外，终孔孔径一般不得大于75mm。

8、探水钻孔超前距离和止水长度，应当符合：①、探放老空积水的超前钻距，根据水压、煤（岩）层厚度和强度及安全措施等情况确定，但最小水平钻距不小于30m，止水套管长度不应小于10m。

②、沿岩层探放含水层，断层和陷落等含水时，最小水平钻距和止水巷管长度不应小于水压在＜1.0、1.0～2.0、2.0～3.0、＞3.0Pa 时，分别为＞10、＞15、＞20、＞25m和＞5、＞10、＞15、＞20m。

探放水设计说明第一篇：探放水设计说明一、探放水目的根据«煤矿安全规程»第二百八十五条规定，矿井必须做好水害分析预报和充水条件分析，坚持“预测预报、有掘必探、先探后掘、先治后采”的防治水原则，我矿特编制本设计，以确保采掘工作和人身安全、防止误穿积水区。

二、探放水钻孔设计我矿回采掘进均在实体煤中，结合《煤矿安全规程》规定及我矿井下实际掘进作业，设计“探50米，掘40米”探眼布置方法，具体为按扇形布置钻孔三个平行眼探眼，一个探顶眼，满足探顶、探帮要求，做到超前规范。

1、探水眼位置及深度确定a、超前距：指探水钻孔的终孔位置与巷道允许掘进的终止位置之间的距离，x=0.5ALAi（Ai=3P/Kp）Ai（Ai=3*0.5MPa/0.18MPa）=0.5*2.5*5.5* =19.8464 X——超前距，m A——安全系数，一般取2～5，本矿根据实际取2.5，L——巷道跨度（宽或高取其大者），m P——水头压力，Pa Kp——煤的抗张强度，Pa 由于我矿掘进范围内均为实体煤，井下地质条件简单，因此确定超前距不小于10米，止边界50米时，超前距不小于20米。

b、两侧警戒线（帮距）距离y=0.5ALAi（Ai=3P/Kp）=0.5*2.5*5.5* =19.8464 Y——帮距，mAi（Ai=3*0.5MPa/0.18MPa）A——安全系数，一般取2～5，本矿根据实际取2.5，L——巷道跨度（宽或高取其大者），m P——水头压力，Pa Kp——煤的抗张强度，Pa 由以上计算或得，两侧帮距不小于20米。

C、探眼位置及深度确定如附图所示，红线代表探水线，1代表探中眼，2，3代表探帮眼，4代表探顶眼。

探水眼布置方位：中眼，巷道断面中间与巷道掘进方向一致，深度不少于50米；探顶眼，间隔20米，与巷道掘进方向方向水平夹角66度，深度不少于50米；探两侧帮眼，间隔20米，与巷道掘进方向水平夹角为24度，深度不少于50米。

根据“有掘必探，先探后掘，先探后采”的原则，制定本安全技术措施。

一、探放水原则及出水预兆1、探放水原则“有掘必探、先探后掘，先探后采”是防治水害的基本原则。

凡是新开拓的区域和受水害威胁的地区，都必须坚持这一原则。

遇到下列情况都必须探水掘进。

⑴矿井新开拓区域或新布置的巷道。

⑵接近含、导水断层、溶洞和导水陷落柱时。

⑶打开隔离煤柱放水时。

⑷接近可能与河流、湖泊、水库、蓄水池、水井等连通的断裂构造带时。

⑸接近有出水可能的钻孔时。

⑹接近有水的灌浆区时。

⑺受底板强承压含水层威胁的采煤工作面。

⑻接近其它可能出水（突水）地点时。

2、工作面出水预兆煤壁挂汗：温度下降，空气变冷，雾气产生；煤层发潮、暗沉沉有害气体增高，呼吸困难，头痛；顶、地压加大，底板鼓起并有渗水、淋水；出现压力水流并有“嘶、嘶”水叫声；巷道挂红，有异味等出水预兆情况，必须立即向矿调度室汇报撤出人员等候处理。

二、探水钻孔设计1、我矿现开采的是2#缓倾斜薄煤层，巷道主要布置在2#煤层附近。

故主要预防顶板K8砂岩水及底板的K7砂岩水，因而在巷道工作面前方和顶底板各布置一个孔，共计三个钻孔。

（详见附图一）2、预计前方有带水压的含水层时，探水孔必须安设套管。

孔口套管必须用水泥注奖固孔，而且必须进行耐压试验，耐压试验不小于4MPa，稳定时间不小于30分钟。

3、对水压高于1 MPa且水量较大的积水或强含水层进行探放水时，孔口应安设防喷逆止阀。

4、探得水压高于2MPa、水量大于60m3／h，需长期保留时，孔口应使用双水门，下门备用。

三、钻机安装规定：1、加强钻场附近的巷道支护，并在工作面迎头打好坚固立柱和挡板。

2、清理巷道挖好排水沟，探水钻孔位于巷道低洼处时，必须配备与探放水相适应的排水设备。

3、在打钻地点或附近安设专用电话。

4、测量和探放水人员必须亲临现场，依据设计，确定主要探水孔的位置、方位、角度以及钻孔数目。

四、探放水施工中的技术要求（一）探水技术要求1、钻进时应准确判别煤、岩层厚度并记录换层深度。

探放水设计和安全技术措施一、探放水设计???????1、探水起点的确定???????为保证采掘工作和人员的安全，防止误穿积水区，将水淹区的积水范围、水位标高、积水量等资料填绘在采掘工程图上，经过分析划出三条界线：即积水线、探水线、警戒线。

???????（1）积水线：积水边界线（小窑采空区范围、整合前矿进采区范围），其深部界线应根据小窑或老空的最深下山划定。

???????（2）探水线：根据积水区的位置、范围、地质及水文地质条件及其资料可靠程度、采空区和巷道受矿山压力破坏情况等因素确定，具体规定如下：???????1）对采掘工作造成的老空、老巷、硐室等积水区，如边界准确，水压不超过10kPa时（该矿小窑开采深度小）探水线至积水区的最小距离：煤层中不得小于30ｍ，岩层中小于20ｍ。

???????2）对虽有图纸资料，但不能确定积水区边界位置的积水区，该矿缺积水区范围水量，探水线至推断积水区边界的最小距离不得小于60ｍ。

???????3）对有图纸资料的小窑，探水线至积水区边界的最小距离不得小于60ｍ；对没有图纸资料可查的小窑，必须坚持“预测预报、有掘必探、先探后掘、先治后采”的原则，防止发生透水事故。

???????4）掘进巷道附近有断层或陷落柱时，探水线至最大摆动范围预计煤柱线时的最小距离不得小于60ｍ。

???????5）石门揭开含水层前，探水线至含水层的最小距离不得小于20ｍ。

???????（3）警戒线：???????沿探水线外推50－150ｍ（在上山掘进时指倾斜距离）即为警戒线。

???????2、探放水钻孔布置???????探放水钻孔布置图见。

???????1）钻孔深度及超前距离???????为探水钻孔终孔位置应始终超前掘进工作面的一段距离，探放老空积水的超前距不得小于20m，本设计取30m，钻孔深度本设计取50m，止水套管长度不得小于10m。

???????2）允许掘进距离???????经探水证实无水害威胁，可安全掘进的长度，为每次探水钻孔施工完毕之后，以最短的钻孔长度（水平投影长度）减去超前保护距离之后之后剩余的距离。

探放水设计内容
探放水设计内容
1、采掘工作面及周围的水文地质条件，如老空积水范围、积水量、
水压，老空区与上下采空区、相邻积水区、地表水体的关系，以及积水区与其它含水层的水力联系程度。

2、探放水巷道的开拓方向、施工次序、规格和支护形式。

3、探放水钻孔布置必须符合《煤矿防治水规定》第九十四条规定。

主要内容包括：布置方式、开孔层位、钻孔组数、个数、方向、角度、深度、钻孔孔口静安区装置及耐压要求、套管规格、长度及固结要求和施工技术要求并附单孔设计图。

4、探放水施工与掘进的安全规定，所采用的超前距、帮距，确定
积水线、警戒线、探水线位置。

5、受水害威胁地区的信号联系和避灾路线的确定。

6、通风措施和瓦斯检查制度
7、放排水设施，如水闸门、水仓、管路和水沟等排水系统及能力
的具体安排。

8、安全措施：钻探机放水安全施工技术措施、水情及避灾路线联
系汇报制度，其中钻机应符合《煤矿防治水规定》，严禁使用煤电钻、风钻、锚杆机探放水。

9、附老空位置及积水区与现采区的关系图、探放水钻孔布置平面
图和剖面图。

10、探放水施工时间安排。

11、探放水检查验收标准和形式。

目录目录 (1)1矿井概况 (2)2 区域水文地质概况 (3)3 探放水依据 (4)4 钻孔设计及布置 (4)5 设备选型 (7)6 钻机使用 (8)7 打钻注意事项 (11)8 探放水技术措施 (12)1矿井概况义煤集团新安县鑫茂煤矿是独立块段矿井，区内属低山丘陵地貌，地表总体为南高北低，冲沟发育，便于大气降水的自然排泄。

矿山周围无大的河流及水库地表水体，也未表现大的断裂构造与远处水体沟通。

因此，地表水不构成对矿床充水的水源。

根据矿井实测结果，+150m水平正常涌水量为50 m3/h，最大涌水量为100m3/h，预计-300m 标高矿井正常涌水量228m3/h，最大涌水量456m3/h。

1)、矿区西部边界有F13正断层。

断层走向北西，延展长度约1000 m，倾向60°，倾角70°，断层落差大于100 m 。

2)、矿区东部边界有F35正断层，断层走向北西，延展长度约1000 m，倾向232°，倾角70°，断层落差60m左右。

F13、F35两断层的存在和与其伴生的小断层，疏软地段富水性及导水性可能较强。

3)、该矿区浅部煤层经多年开采，煤层开采区域复杂，采空区顶板冒落充填情况不详，第四季渗水可能进入采空区积存，影响安全生产工作。

4)、对我矿生产影响最大的是寒武系灰岩含水层，距二1煤底板20.68－70.36m，平均53.89m，该层含岩溶裂隙承压水，富水性强，导水性好，水压较大，是二1煤层底板间接含水层，一旦突水，极易造成淹井。

2 区域水文地质概况鑫茂煤业有限公司位于新安煤田厥山、郁山井田中北翼，区域水文地质单元划分属新安向斜水文地质单元—厥山、郁山水文地质亚单元。

厥山、郁山水文地质亚单元主要分布于龙潭沟断层以南，含普士山、江村等区，地下水在基岩出露地段主要接受大气降水补给。

含水层之间的越流补给，在局部一定条件下能够实现。

地下水总体流向由南西向北东，该亚单元北东部地下水一部分由上河泉排出，另一部分由人工排泄等方式排出地表。
