Protel软件应用常见问题与解答

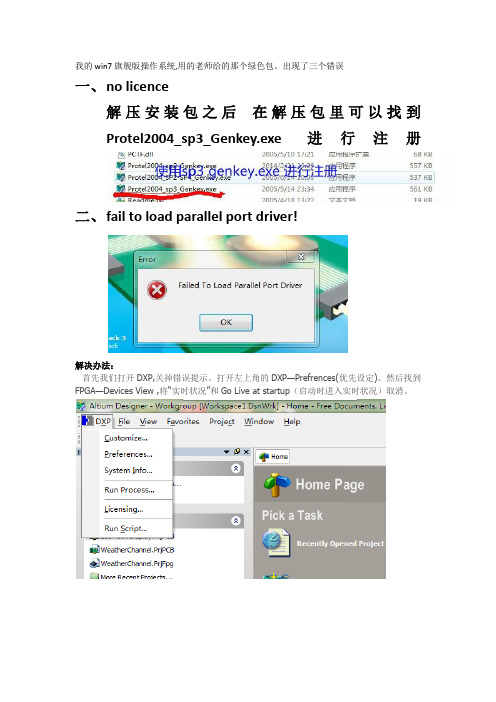

我的win7旗舰版操作系统,用的老师给的那个绿色包。

出现了三个错误
一、n o licence
解压安装包之后在解压包里可以找到Protel2004_sp3_Genkey.exe 进行注册
二、f ail to load parallel port driver!
解决办法：
首先我们打开DXP,关掉错误提示。

打开左上角的DXP—Prefrences(优先设定)。

然后找到FPGA—Devices View ,将“实时状况”和Go Live at startup（启动时进入实时状况）取消。

保存后再次启动DXP，是不是这个错误也已挥之而去了。

三、出现exception eaccessviolation in module 错误
解决办法：右键点击dsp.exe——属性——兼容型——选中“以兼容方式运行该程序”——下面的选框中可以选择以windowsxp模式来运行。

见下图。

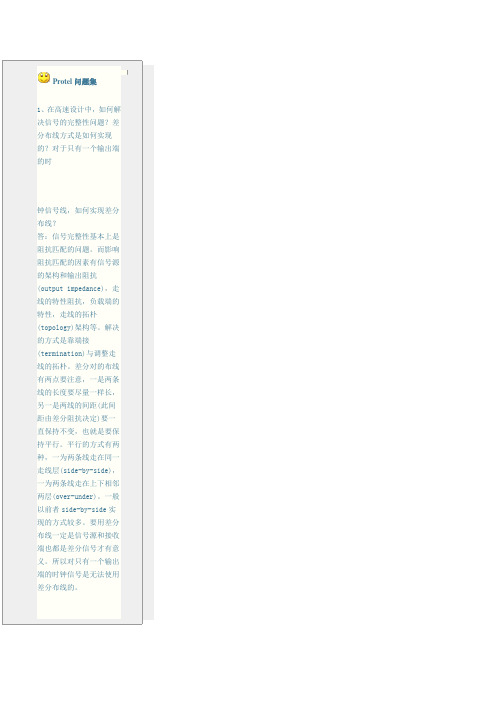

Protel问题集1、在高速设计中，如何解决信号的完整性问题？差分布线方式是如何实现的？对于只有一个输出端的时钟信号线，如何实现差分布线？答：信号完整性基本上是阻抗匹配的问题。

而影响阻抗匹配的因素有信号源的架构和输出阻抗(output impedance)，走线的特性阻抗，负载端的特性，走线的拓朴(topology)架构等。

解决的方式是靠端接(termination)与调整走线的拓朴。

差分对的布线有两点要注意，一是两条线的长度要尽量一样长，另一是两线的间距(此间距由差分阻抗决定)要一直保持不变，也就是要保持平行。

平行的方式有两种，一为两条线走在同一走线层(side-by-side)，一为两条线走在上下相邻两层(over-under)。

一般以前者side-by-side实现的方式较多。

要用差分布线一定是信号源和接收端也都是差分信号才有意义。

所以对只有一个输出端的时钟信号是无法使用差分布线的。

2、在pcb上靠近平行走高速差分信号线对的时候，在阻抗匹配的情况下，由于两线的相互耦合，会带来很多好处。

但是有观点认为这样会增大信号的衰减，影响传输距离。

是不是这样，为什么？我在一些大公司的评估板上看到高速布线有的尽量靠近且平行，而有的却有意的使两线距离忽远忽近，我不懂那一种效果更好。

我的信号1GHz以上，阻抗为50欧姆。

在用软件计算时，差分线对也是以50欧姆来计算吗？还是以100欧姆来算？接收端差分线对之间可否加一匹配电阻？谢谢！答：会使高频信号能量衰减的原因一是导体本身的电阻特性(conductor loss), 包括集肤效应(skineffect), 另一是介电物质的dielectric loss。

这两种因子在电磁理论分析传输线效应(transmissionline effect)时, 可看出他们对信号衰减的影响程度。

差分线的耦合是会影响各自的特性阻抗, 变的较小, 根据分压原理(voltage divider)这会使信号源送到线上的电压小一点。

Ｐｒｏｔｅｌ９９ＳＥ使用中的几个问题Ｐｒｏｔｅｌ９９／９９ＳＥ使用广泛、功能强大，其面向用户的开放式设计系统及方便快速的自动布线功能，深受广大电子爱好者的喜爱。

笔者在Ｐｒｏｔｅｌ９９及Ｐｒｏｔｅｌ９９ＳＥ的使用中摸索出几个技巧，现介绍给大家。

１．在电路板设计时，需将在电路原理图基础上完成的网络表导入，以载入元件在电路板中的封装形式。

如果原理图中有二极管，则导入网络表时会报告“ＮｏｄｅＮｏｔｆｏｕｎｄ”（节点不存在）并由此引起其他错误，返回原理图仔细查找未发现错误。

经反复琢磨，发现针脚类封装的二极管在原理图元件库中，其Ａ、Ｋ极分别以{1}、{2}脚命名，而元件封装库中的管脚是直接以Ａ、Ｋ命名的，这样就出现了尽管所选封装是二极管，但电路板元件管脚却无法与原理图中的管脚相对应的错误。

解决的方法如下：打开Ｐｒｏｔｅｌ９９ＳＥ，选择文件／打开，打开Ｃ：＼Ｐｒｏｇｒｏｍｆｉｌｅｓ／ＤｅｓｉｇｎＥｘｐｌｏｒｅｒ９９ＳＥ／Ｌｉｂｒａｒｇ／Ｐｃｂ／ＧｅｎｅｒｉｃＦｏｏｔｐｒｉｎｔｓ／Ａｄｖｐｃｂ，界面打开后双击文件ＰｃｂＦｏｏｔｐｒｉｎｔｓ，单击左侧Ｃｏｍｐｏｎｅｎｔｓ栏内的ＤＩＯＤＥ０．４，在右侧绘图区域双击管脚Ｋ，在Ｐａｄ对话框中将Ｄｅｓｉｇｎａｔｏｒ一栏改为“２”后单击ＯＫ。

同理双击管脚Ａ，将其改为“１”后单击ＯＫ，按同样的方法将二极管的其他封装的管脚“Ａ、Ｋ”改为“１、２”，存盘后退出。

２．在Ｐｃｂ设计中，元件封装库中无ＬＥＤ等元件，设计很不方便。

用较简单的方法为ＬＥＤ等元件建立封装，可大大减小工作量。

下面以管脚间距为１００ｍｉｌ的ＬＥＤ为例加以说明。

先按第一条的方法打开Ｃ：＼Ｐｒｏｇｒｏｍｆｉｌｅｓ／ＤｅｓｉｇｎＥｘｐｌｏｒｅｒ９９ＳＥ／Ｌｉｂｒａｒｇ／Ｐｃｂ／ＧｅｎｅｒｉｃＦｏｏｔｐｒｉｎｔｓ／Ａｄｖｐｃｂ元件库，在Ｃｏｍｐｏｎｅｎｔｓ栏单击Ａｄｄ出现元件封装创建向导，单击Ｃａｎｃｅｌ退出，在左侧Ｃｏｍｐｏｎｅｎｔｓ中出现ＰＣＢＣｏｍｐｏｎｅｎｔｓ（是新建立的封装名），在右侧工具栏里单击ＰｌａｃｅＰａｄ，击键盘Ｔａｂ键，在出现的Ｐａｄ编辑对话框中设定Ｐａｄ的大小、形状及孔的大小，在Ｄｅｓｉｇｎａｔｏｒ中命名管脚为Ｋ，击ＯＫ，将Ｐａｄ放置在绘图区中央的粗十字线中间，再击键盘Ｔａｂ键，将Ｐａｄ对话框中Ｄｅｓｉｇｎａｔｏｒ一栏改为Ａ，击ＯＫ，将鼠标上粘着的Ｐａｄ左移，观察状态栏内的Ｘ、Ｙ坐标，在其变为“１００ｍｉｃ，０ｍｉｌ”时，击鼠标左键放置该Ｐａｄ，这样就建立了该元件的两个管脚。

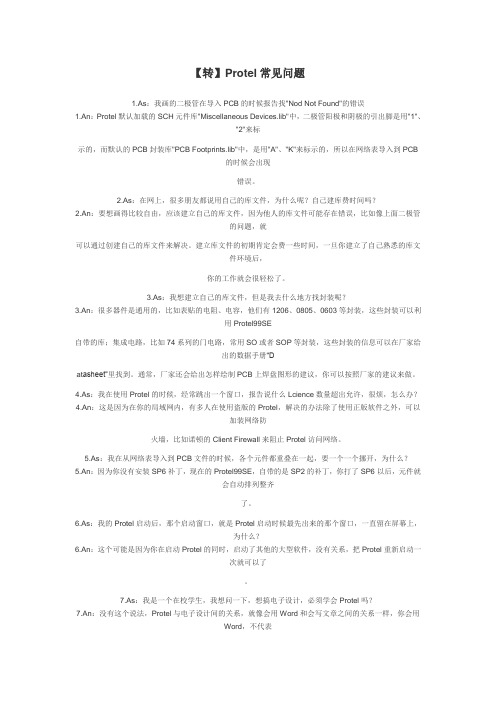

【转】Protel常见问题1.As：我画的二极管在导入PCB的时候报告找"Nod Not Found"的错误1.An：Protel默认加载的SCH元件库"Miscellaneous Devices.lib"中，二极管阳极和阴极的引出脚是用"1"、"2"来标示的，而默认的PCB封装库"PCB Footprints.lib"中，是用"A"、"K"来标示的，所以在网络表导入到PCB的时候会出现错误。

2.As：在网上，很多朋友都说用自己的库文件，为什么呢？自己建库费时间吗？2.An：要想画得比较自由，应该建立自己的库文件，因为他人的库文件可能存在错误，比如像上面二极管的问题，就可以通过创建自己的库文件来解决。

建立库文件的初期肯定会费一些时间，一旦你建立了自己熟悉的库文件环境后，你的工作就会很轻松了。

3.As：我想建立自己的库文件，但是我去什么地方找封装呢？3.An：很多器件是通用的，比如表贴的电阻、电容，他们有1206、0805、0603等封装，这些封装可以利用Protel99SE自带的库；集成电路，比如74系列的门电路，常用SO或者SOP等封装，这些封装的信息可以在厂家给出的数据手册“Dat asheet”里找到。

通常，厂家还会给出怎样绘制PCB上焊盘图形的建议，你可以按照厂家的建议来做。

4.As：我在使用Protel的时候，经常跳出一个窗口，报告说什么Lcience数量超出允许，很烦，怎么办？4.An：这是因为在你的局域网内，有多人在使用盗版的Protel，解决的办法除了使用正版软件之外，可以加装网络防火墙，比如诺顿的Client Firewall来阻止Protel访问网络。

5.As：我在从网络表导入到PCB文件的时候，各个元件都重叠在一起，要一个一个挪开，为什么？5.An：因为你没有安装SP6补丁，现在的Protel99SE，自带的是SP2的补丁，你打了SP6以后，元件就会自动排列整齐了。

用手工‎编辑方式将它‎引到Bott‎o mLaye‎r，残存少量无法‎这样编辑的可‎删除，用额外设置的‎焊盘连上“飞线”代替之。

原文地址http://www.deltas‎o /forum/index_‎i nfo.asp?page=2&TimeLi‎mit=protel‎99se 使用的60个‎问题和解答来源：全民业务网作者：不详Q01、如何使一条走‎线至两个不同‎位置零件的距‎离相同?您可先在De‎s ign/Rule/High Speed/Matche‎d Net Length‎s的规则中来‎新增规则设定‎,最后再用Too‎l s/Equali‎z eNet Length‎s来等长化即可‎。

Q02、在SCHLI‎B中造一零件‎其PIN的属‎性，如何决定是P‎a ssive‎, Input, I/O, Hi- Z,Power,…..？在HELP中‎能找到说明吗‎？市面有关SIM？PLD？的书吗？或贵公司有讲‎义？你可在零件库‎自制零件时点‎选零件Pin‎脚,并在Elec‎t rical‎Type里,可以自行设定‎P IN的属性,您可参考台科‎大的Prot‎e l sch 99se 里面有介绍关‎于SIM的内‎容。

Q03、请问各位业界‎前辈,如何能顺利读‎取pcad8‎.6版的线路图‎,烦请告知Protel‎99SE只能‎读取P-CAD 2000的A‎S CII档案‎格式,所以你必须先‎将P-CAD8.6版的格式转为P-CAD 2000的档‎案格式,才能让Pro‎t el读取。

Q04、请问我该如何‎标示线径大小‎的那个平方呢‎你可以将格点‎大小设小,还有将字形大‎小缩小,再放置数字的‎平方位置即可‎。

Q05、请问我一次如‎何更改所有组‎件的字型您可以点选其‎中一个组件字‎型,再用Glob‎a l的方法就‎可以达成你的‎要求。

Q06、我如何一次打‎印*.ddb里面的‎图setup‎printe‎r\batch type\ 选择all docume‎n ts我试过了无效你只须将这几‎张电路图做成‎阶层式的关系‎,在用All docume‎n t打印即可‎。

Protel99se在使用中的技巧及常见问题的解决方法现在，电子电路计算机辅助设计（电子cad）软件种类丰富，protel系列软件作为最早进入我国的电子cad软件，就是此类软件的典型代表。

protel99 se由于占有系统资源比较少，对硬件配置要求较低，而且学习时较易上手，因此在电子企业和学校中仍在大量使用。

对于初学者来说，在学习使用protel99se设计时，会出现许多问题，如果不能及时处理好这些问题，设计就很难进行下去，本文依据教学和使用过程中的一些体会，总结了在protel99 se教学过程中应注意的几个问题及解决的方法。

一、原理图制作的部分1.元件库的加载因为protel99se是专业电路设计软件，可供电子类各专业设计人员和广大电子爱好者使用，所提供的零件库包含了相当全面的元器件符号图。

所以零件库数量很多，零件的数量更多，使初学者不知该到哪个零件库中去寻找所需的元器件。

根据笔者的经验，载入protel99se的Schematic中的DEVICE.LIB 和SYMBOLS.LIB可满足一般用户需求，两个零件库中含有二极管、三极管、电阻、电容、电感等常用元件。

2.元件的放置及编辑在原理图绘制这一模块的学习过程中，在对原理图绘制环境的设置有了初步的了解之后，涉及的内容就是元件的放置和编辑。

在教学中讲解的顺序一般多是先讲元件的放置，然后再讲元件的编辑。

学生在刚开始接触这门新课时，都有较强的能将所学内容付诸实际应用的欲望，同时受老师授课顺序的影响，学生在绘制原理图时往往先将图中所有元件先摆放出来，然后再进行编辑，这样操作的结果就是每一个元件在编辑时，元件的编号、封装、类型都需要填写，费时费力。

而如果是将同一类元件依照编号依次一边放置一边编辑，则除了第一个元件在编辑时需要完整填写上述内容，以后的元件在编辑时，系统将自动将编号加一，不需要人工填写，而同一类元件一般在印制电路板中的封装一般是相同的，也不需要填写，因此只需要填写类型这一栏就可以了，这样可以大大的节约时间，提高效率。

Protel常见问题及解答（1）做好了的设计文件已经存入A盘，但下次使用时，在A盘无法打开该文件：在未启动Protel 98/99的情况下是无法打开在Protel 98/99下设计的文件的。

只要先启动了Protel 98/99，就可在A盘打开该文件。

（2）已经打开了Protel 98/99，但仍然无法打开已经设计好的硬盘上的文件：在试图打开该文件时总是提示：“A盘未准备好”。

原因是上次存盘是把文件存入了A盘，Protel 98/99总是记住最后一次存盘的路径的。

只要改变路径问题就迎刃而解。

（3）原理图画面上出现黄框（选定框）怎么也消除不掉：这是因为按下了左键并拖动而造成的误选定。

解决的办法是消除选定：Edt\Deselect\All回车即可。

（4）在作ERC检查时提示有大量的元件名称重复使用的错误：产生的原因是没有对元件分别命名或对元件命名时把（Designator）与Part两栏填反了。

应把各元件以不同的名称重新命名或对出现这种错误的元件的Designator与Part两栏重新填写。

（5）ERC检查时，接地符号与引脚总是没有连上：双击接地符号会发现Net 为Vcc或5V等。

只要将其改为GND，则接地符号与引脚接上，不提示错误。

（6）在PCB设计中装入网络表后，提示很多错误，主要是关于封装的错误：这是由于在原理图设计时没有填写FOOtprint一栏。

应回到原理图中，主要是对于电阻、电容等分立元件重新填写这一栏，并且一定要生成新的网络表。

（7）在装入网络表时Action项提示Add nod－1 to NetN00001，Error项提示Component not found的错误：这是由于有的元件的Designator项未填写造成的。

只要在原理图中重新填写此项并重新生成网络表即可。

（8）想布单面板而自动布线时总是出现双层布线：虽然在Design\Options\layers中只打开一层，但这一选项并不是设计层的决定项而只是显示层选项。

Protel98使用的误区及几个不易搞清的概念PROTEL软件深受电子爱好者的喜爱,一般都认为它简单,易用,但这个简单易用是指软件本身的操作,它所涉及到的制作线路板的专业知识可不简单,业余爱好者往往对于线路板的制作工艺知识不了解,一些术语也不知何意,一些开关不知如何设置,所以学起来并不容易.笔者初学时,对计算机已十分熟悉,也手工绘制过多块线路板,虽然很快就能在计算机上画出一个个元件,连上一条条线,但无论如何出不了一张图,经过数年探索,才把一些问题搞清,现将走过的弯路归纳一下,或许对初学者有益.在此首先要求初学者至少了见过双面板.一.多层板的含义:PROTEL可布多层板，那么多层板是什么呢？从外表看起来多层板和双面板没有什么两样,但多层板中还有一些导电层存在,如同双面板的上下两层铜泊一样可以被腐蚀,然后层压在一起,上下两层和中间层之间用过孔(VIA)进行电气连接.此外还有一个电源层,也是如此.如果对此还不能理解,那么只要记住,设计双面线路板时,在SETUP中将中间一层,二层,三层,四层及电源层全部关闭,其它层可以全部打开,并在NETLIST的ROUTE选项中,将LAYER SETUP中中间一层、二层、三层、及四层全设为‘NOT USED’另外在的RUR/GND选项中GUOUND PLANE NET:及POWER PLANE NET 后面全部清空即可（初学者这一点往往不知）,如果设计单面板,则将TOP LAYER(顶面)也关闭即可.二、PROTEL学习中几个常见的误区1.SCHMEDIT的作用主要是为了得到一张美观的电路图错.SCHMEDIT绘图的目的,主要是为了得到一份网络表,为下一步印制板设计作准备,事实上用西文的SCHMEDIT是很难得到一张美观且符合国标的电路图的.2.要用TRAXEDIT自动布线,必须先用SCHMEDIT绘制电路图错.TRAXEDIT自动布线并不需要原理图支持,更不是非用SCHMEDIT绘制不可.TRAXEDIT只是需要一份网络表(.NET)文件.网络表可以由SCHMEDIT绘制成原理图,然后用POST.EXE处理后得到,也可以由其它软件(如ORCAD)软件生成,对网络表了解后还可以手工编制网络表文件.3.TRAXEDIT中布线时,必须‘正规地’按其提供的布线法去布线,否则不能得到一份完整的印制板图错.其实只要在PROTEL的BOTTOM LAYER或TOP LAYER画上一条线,或则放上一个焊点,这条线或这个焊点就能被制到板上,不管这条线是怎么画上去的,或这个焊点是怎么做上去,可以是用PROTEL的自动画线,也可以是用F3画线功能画的任意一根线.焊点可以是某个元件上的,也可以是用放置(PLACE)功能放上的一个焊点.这点看似简单,但了解这点,立即可以开始工作.4单面板比双面板制作简单错.在PROTEL中制作单面板的难度比双面板难得多, 在使用自动布线功能时布通率很低.5用PROTEL自动布线功布出的线肯定是正确的.错.用PROTEL的自动布线并不能完全保证布线的正确,有时还会犯‘严重’的错误,如电源短路等，必须在布线完成后全面检查,认真修改.6.用PROTEL自动布线功能布出的线是比较合理的.错.其实用PROTEL自动布线功能布出的线是很乱的,根本比不上有经验的人的手工布线,特别是对模拟电路的布线,几乎必须手工修改.甚至全面手工布线,才能满足要求,7.PROTEL中元件的封装库很全面,一般不需要自已增加封装库.错.PROTEL中元件的封装的确很多,但和我们使用的众多元件封装比,还是少了一点,有时一个电解电容都会找不到现成的封装.因此用PROTEL设计印制板,增加封装库就是常事了,好在PROTEL 中增加封装库非常方便.这里要注意:封装不能只看外形相似,一定要让焊盘的名字和原理图中该元件的管脚名相同,否则就会在调入网络表时丢失管脚.(元件的管脚名可以用SLM调入该元件来查看),关于这方面的内容,近期一些报刊上多有刊登,请参考.8.PROTEL设计好印制板后,必须用绘图仪绘出图来才能去照相制板.错.较大一点规模的印制板生产厂只要你提供绘好的图,就可以进行光绘制版,效果很好,而且成本不高,比较一下,如果用照相制板,则一块双面加阻焊,印字的板,必面提供5张图纸(正反铜泊,正反阻焊图及正面的丝印层图),要拍8张底片(正反铜泊及印字面必须先制负片,再翻拍正片),而用光绘制板,只要两片软片即可.三、几个不易搞清概念1.要实现PROTEL的自动布局功能,首先要有一个网络表(用如前所述的方法产生),然后进入TRAXEDIT中,在禁止布线层中设置一个布线区域,才能使用这一功能.所谓设置布线区,就是在禁止布线层中画一个方框.操作如下:进入TRAXEDIT后,用‘-’键切换层,见到最下面的状态行是KEEP OUT LAYER后,按下F3画线功能,画一个方框即可,刚开始时可将框画大些,这对以后的布线影响不大.2.TRAXEDIT中画线的方法.在NETLIST功能表中ROTLE中有四种布线法,分别是(1)BOARD,即为整个线路板布线.(2)CONNECTION即区线布线,方法是先在NETLIST中用SHOW功能,显示飞线,然后进入ROTLE功能,选CONNECTION,此时,可以用光标点下一条飞线,即可为这一飞线自动线.(3)MANUAL手工布线,方法是首先显示飞线,然后选一个有飞线的焊点,用鼠标点一下,即可用鼠标拖动画线,画线过程中可以切换层.以上三个画线功能必须首先调入网络表,才能使用.(4)PAD TO PAD即焊盘到焊盘,选中此项后,首先用光标点中一个焊盘(可以是用PLACE功能放置的单个焊盘,也可以是某个元件中的一个焊盘),然后点中另一个,程序即可为这两个焊盘自动布线.(5)F3画线功能,只要按下F3,即可画线,这是真正的手画线.以上是笔者在使用PROTEL中的一点认识,由于水平有限,有些见解不一定正确,肯请行家指点批评.Protel使用中的问题一、如何将一个原理图中的一部分加到另一张原理图上？答：利用块拷贝。

Protel 99SE常见问题及其解决方法王键高同辉（平顶山工业职业技术学院）摘要本文阐述了在使用Protel 99SE时容易出现的系统字体设置、复制、创建零件封装库、网络表装入错误等问题产生原因及解决方法进行了一些探讨和总结。

关键字Protel 99SE 常见问题解决方法Protel是目前广泛使用的PCB设计软件，也是设计电子电路原理图非常有效的工具软件。

Protel软件较早在国内使用，普及率最高，有很多高校的电子类专业还专门开设了Protel课程，并且大部分电路设计公司都使用它。

现在普遍使用的是Protel 99SE版本，在学习和使用Protel 99SE 进行电路设计和PCB设计时可能会遇到很多问题，若不有效地解决所遇到的问题，则设计工作就不能顺利地进行下去。

笔者根据多年的教学和使用经验，对使用Protel 99SE时容易出现的一些疑难问题、产生问题的原因及解决问题的方法进行了一些探讨和总结，现分别介绍如下。

1 系统字体设置问题Protel 99SE软件对PC机分辨率的要求比其他类型的Windows应用软件高些，如果我们使用Protel 99SE系统的默认字体，那么在各种对话框中会出现显示文字不完整的问题，解决这个问题的方法是修改Protel 99SE的系统默认字体。

修改步骤如下：第一步单击如图1所示的设计浏览器主菜单按钮，在弹出的下拉菜单中选择Preferences命令后，弹出如图2所示的设置系统选项对话框。

图1设计浏览器主菜单按钮第二步单击图2中的Change System Font按钮，打开修改系统字体对话框。

建议在字体栏内选择MS Sans Serif 字体，在字体样式中选择“规则”，在大小栏中选择8磅，最后单击“确定”按钮，完成字体设置。

图2系统参数设置对话框2 复制问题Protel 99SE也是优秀的画图软件。

比如，画流程框图时就可以很方便地在Protel 99SE／Sch中完成。
