薄膜开关按键凸起的形式及优点

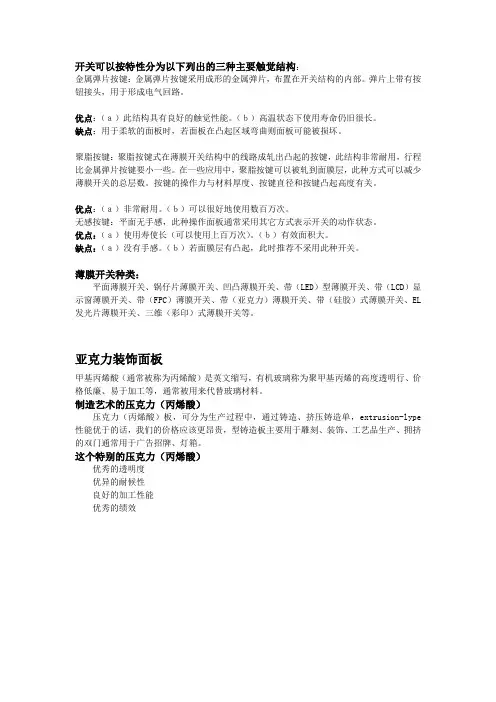

开关可以按特性分为以下列出的三种主要触觉结构：金属弹片按键：金属弹片按键采用成形的金属弹片，布置在开关结构的内部。

弹片上带有按钮接头，用于形成电气回路。

优点：（ａ）此结构具有良好的触觉性能。

（ｂ）高温状态下使用寿命仍旧很长。

缺点：用于柔软的面板时，若面板在凸起区域弯曲则面板可能被损坏。

聚脂按键：聚脂按键式在薄膜开关结构中的线路成轧出凸起的按键，此结构非常耐用，行程比金属弹片按键要小一些。

在一些应用中，聚脂按键可以被轧到面膜层，此种方式可以减少薄膜开关的总层数。

按键的操作力与材料厚度、按键直径和按键凸起高度有关。

优点：（ａ）非常耐用。

（ｂ）可以很好地使用数百万次。

无感按键：平面无手感，此种操作面板通常采用其它方式表示开关的动作状态。

优点：（ａ）使用寿使长（可以使用上百万次）。

（ｂ）有效面积大。

缺点：（ａ）没有手感。

（ｂ）若面膜层有凸起，此时推荐不采用此种开关。

薄膜开关种类：平面薄膜开关、锅仔片薄膜开关、凹凸薄膜开关、带（LED）型薄膜开关、带（LCD）显示窗薄膜开关、带（FPC）薄膜开关、带（亚克力）薄膜开关、带（硅胶）式薄膜开关、EL 发光片薄膜开关、三维（彩印）式薄膜开关等。

亚克力装饰面板甲基丙烯酸（通常被称为丙烯酸）是英文缩写，有机玻璃称为聚甲基丙烯的高度透明行、价格低廉、易于加工等，通常被用来代替玻璃材料。

制造艺术的压克力（丙烯酸）压克力（丙烯酸）板，可分为生产过程中，通过铸造、挤压铸造单，extrusion-lype 性能优于的话，我们的价格应该更昂贵，型铸造板主要用于雕刻、装饰、工艺品生产、拥挤的双门通常用于广告招牌、灯箱。

这个特别的压克力（丙烯酸）优秀的透明度优异的耐候性良好的加工性能优秀的绩效。

薄膜开关面板的图案设计文字说明
一、常见键体与指示窗的设计
键体外形与大小的设计，应从整个面板的大小及按键数量的多少来考虑。

按键太小，操作比较费力；按键太大，则影响美观，且不宜按准有效操作区域。

另外，如果按键凸起，应选择带圆角的矩形、圆形、椭圆、长圆等外形比较圆滑的形状；按键不凸起时，则可选择任意形状，以略大于后部电路触点为好。

在键体上设置指示窗，一般情况下，以左上角为好。

指示窗的形状虽可自由设计，但应注意尽量与键体的外形轮廓相适应，譬如，带圆角的键体，宜采用圆形指示窗，方角键体宜采用方形或长方形指示窗，以增进外观的协调。

在同一面板上各单元内的指示窗位置及形状应趋于一致。

二、文字和图案设计
文字和图案是操作功能的媒介，具有直接向操作者提示功能的作用，或对仪器性能作出解说。

薄膜开关的面板，一般没有外置的元件，它是以色块来表示模拟的键盘或元件，为此，文字和图案可直接标注在功能按键的色块上。

此外，对字体的选择还应兼顾到丝网印刷工艺的特点。

对于通常所用的，例如仿宋体，其笔画纤细无力，细微的笔峰较难表现，与色块的力度不相适应。

尤其在文字尺寸比较小时，更是忌用笔画纤细的字体（如宋体、楷体），而应采用黑体或中圆，这种字体笔画横竖等宽，字体方整易辨，与整体设计适应性强，工艺的再现性也好。

其它字体可作为仪器设备的名称、型号或生产制造单位
企业名称，因为这些文字尺寸往往比较大且字数较少，适当采用这些字体可起到点缀平衡作用，增加面板整体美观效果。

对于英文字体，道理一样，较常用的字体有Arial（相当于黑体），慎用Times New Roman
想要转载本站信息请留下本站链接薄膜面板/。

薄膜开关是由柔性绝缘材料层和导电材料层组合而成的一种密封多层结构非自锁按键开关，是近年来国际上流行的一种集面板与开关功能标记、显示窗、指示灯透明窗、开关内边线、开关电路引出线为一体的新型微电流电子开关构成电子操纵系统总成其同常规机械开关比较，具有外形美观、寿命长、耐弯折，密封性强、防水、防油污、防震、耐摔、体积小超薄、重量轻等常规开关无法比拟的优点。

被广泛应用于工业、机械、电子、医疗、仪器、仪表、日用电器等诸多领域。

•电性能：•1、工作电压：≤42VDC (25VAC)•2、工作电流：≤100mA•3、回线电阻：≤70Ω•4、绝缘电阻：≥100MΩ•5、基材耐压：≤1500VDC•机械性能：•1、使用寿命：≥100万次（平面型）•2、按键操作力：15~750N•3、回弹时间：≤10ms•4、闭合移位：0.1~0.4mm(无触感型) 0.4~1.0mm(触感型)•5、尾部折弯性：≤180度•薄膜开关类型：•1、按键凸起型中性手感薄膜开关•2、内置金属弹片重手感薄膜开关•3、平面轻触式薄膜开关•4、内置LED指示灯薄膜开关•5、带屏蔽层线路薄膜开关•环境适应性：•1、工作温度：-30℃~70℃•2、存放温度：-40℃~80℃•3、工作湿度：≤95% 薄膜基材性能比较性能类别聚脂薄膜（PET）聚碳酸脂（PC）聚乙稀（PVC）（基本上不用）外观透明细砂面（纹理膜）白色、浅蓝色透明、哑白、哑黑色砂面、光面浅黄色、琥珀色半透明色、无色砂面、光面耐温120℃60℃稳定性耐温性、耐光性最好，抗冲击性、耐磨、抗划伤性耐老化性最好耐温性、耐光性较好，吸水性小、抗冲击性、耐老化性好耐温性、耐光性较差，耐化学、腐蚀性好常用品牌日本三菱、英国AUTOTYPE美国GE、德国BAYER、日本帝人台湾南亚、单面、双面保护膜，日本东丽适用范围薄膜开关面板、薄膜开关导电线路薄膜开关面板、仪器仪表普通批示面板、标牌常规厚度0.1～0.25mm0.125～1.0mm 0.1～1.0mm。

按键薄膜开关原理按键薄膜开关是一种常见的电子开关，它由薄膜材料制成，并能够承受手指的轻按。

按键薄膜开关应用广泛，例如在电子游戏机，电脑键盘，遥控器等电子产品中都有它的身影。

本文将为大家详细介绍按键薄膜开关的原理。

按键薄膜开关主要由薄膜材料上覆盖的两层聚合物膜组成。

其中，一层薄膜电极带有穿孔，将和另一层薄膜复合，带有导电性墨水印刷的表面。

此时，两层薄膜可能被黏合成一个均匀的压敏电阻，压力越大时所产生的电阻越低。

按下按键时，按键部分将会弯曲，然后传输压力。

这种压力可以使电极位于薄膜表面的导电墨水凹陷，将两层薄膜穿孔的电极相遇，从而进行了电气联通。

在这个过程中，由于电极之间导电墨水的连接，使本地区的电阻低了不少，其余区域的电阻则无法被触发。

简单的说，这个开关主要是通过手指压力改变开关内部的结构，从而改变电路的状态。

在大雾状况下，按键按得不太紧，那么薄膜开关就无法被触发。

在晴朗的天气下，由于压力较大，按键薄膜开关就被触发，完成相应的电路连接。

在按键薄膜开关的原理中，有许多关键组件，如电极，聚合物膜，导电墨水等。

导电墨水通常由导电性颗粒，导电性树脂，常见的溶剂等组成。

通过预先混合这些成分，然后在硅橡胶，聚酯塑料薄膜等材料上印画导电线。

在这些材料上形成的导电墨水提供了按键薄膜开关所需的电气联通。

此外，由于薄膜开关需要耐用性和可靠性，因此聚合物膜也是至关重要的部分。

这种膜通常由聚酯，聚氯乙烯等化学物质制成，具有较高的绝缘性，化学稳定性和物理强度。

综上所述，按键薄膜开关的工作原理是通过手指压力改变开关内部的结构，从而改变电路状态。

这是一种普遍适用于许多行业和应用领域的非常基本的电子开关，充分展示了现代电气工程技术中的简单原理和精密实践。

常用开关的种类及特点电气装置中使用许多开关，开关的作用是断开、接通或转换电路，以控制电气装置的工作或停止。

它们的种类及规格非常多，应用十分广泛。

开关的文字符号用“S”或“xS”表示。

开关的“极”对应于过去所称的“刀”，“位”则对应于过去所称的“掷”，如：双极双位开关就是原称的双刀双掷开关。

开关的极相当于开关的活动触点(触头、触刀)，位相当于开关的静止触点。

当技动或拨动开关时，活动触点就与静止触点接通(或断开)，从而起到接通或断开电路的作用。

由于单极单位开关只有一个活动触点和一个静止触点，所以只能接通或断开一条电路。

单极双位开关则可选择接通(或断开)两条电路中的一条；双极双位开关可同时接通或断开两条独立的电路，其他极位开关的作用可依次类推。

1．滑动开关滑动开关的内部置有滑块，通过不同的方式驱动滑块，使滑块动作，开关触点接通或断开，从而起到开关作用。

滑动开关有拨动式、杠杆式、旋转式、推动式及软带式等。

(1)拨动式开关。

拨动式开关一般由金属外壳、塑料支架和开关片三部分组成，开关片的绝缘基体一般为玻璃丝板，上面压接有两排切入式固定触点；塑料支架上开有小槽，槽中相应固定咬合式滑动；金属外壳把塑料支架与开关片固定在一起。

当拨动开关时，塑料支架带动在开关片上的固定触片上滑动，定位珠和弹簧使开关动作定位淮确，并能保证在一定震动情况下不致错位常用的拨动式开关有1极2位、1极3位、2极2位、2极3位、4极3位、4极4位、10极3位、4极10位等。

其中大于3极的多极多位开关主要用做波段转换，有些波段开关的位数可多达十几位，可变换十几个挡位。

拨动式转换开关一般是直接焊在印制电路板上的，具有体积小、引线接线短、价格较低的优点，但由于结构上的原因，位数和刀数不可能做得太多，在电路中换接的电压不能太高，电流也不能太大。

拨动开关广泛应用于收音机、收录机、电视机及各种仪器仪表中，用做波段开关、声道转换开关、功能(收录放等)切换开关、磁带选择开关及杜比降噪开关等。

薄膜开关、薄膜面板的应用领域：1.仪器仪表：测量仪器、分析仪器、医疗仪器、通讯仪器、航海仪器等2.机电产品：数控机床、电子秤、机器人、跑步机、印刷机械等3. 计算机：操作键盘、打印机、绘图仪、扫描仪等4.办公设备：电话机、传真机、复印机、翻译机、计算机、学习机等5.电子玩具：电子标靶、电子琴、游戏机等6.家用电器：遥控器、电子锁、钟表、微波炉、电磁灶、电饭煲、空调、洗衣机、冰箱、电风扇、音响及影视设备等薄膜开关 membrane switch产品信息一、薄膜开关简介薄膜开关又称轻触式键盘，采用平面多层组合而成的整体密封结构，是将按键开关、面板、标记、符号显示及衬板密封在一起的集光、机、电一体化的八十年代初期掘起的一种新型电子元器件，是电子产品外观结构根本性的变革，它可取代常规分立元件的按键，更可靠地执行操作系统的任务。

薄膜开关具有良好的防水、防尘、防油、防有害气体侵蚀、性能稳定可靠、重量轻、体积小、寿命长、装联方便，面板可洗涤而字符不受损伤，色彩丰富，美观大方等优点。

使用薄膜开关令您的产品更具时代特色。

薄膜开关主要类型● 硬性薄膜开关● 柔性薄膜开关● 平面轻触型薄膜开关● 平面手感型薄膜开关● 立体轻触型薄膜开关● 立体手感型薄膜开关● 高性能防水型薄膜开关● 带发光体[LED]型薄膜开关● 高透明[LCD]型薄膜开关● 高亮度[键群]型薄膜开关立体手感型薄膜开关1.特点：面板表面键位有明显凸起来的立体感，并内置了金属弹片或塑胶弹片，按压时有按键触发感2.适用范围：所有微电子控制器开关按键3.技术参数：寿命大于50万次，最大允许电流10VCD100MA，操作力度为250-550G4.备注：按键表面的凸起可根据客户的要求制作平面轻触型薄膜开关1.产品特点：寿命长，按压开关时没有感觉，操作力度小。

2.技术参数：寿命大于100万次，最大允许电流10VDC100MA，操作力度为30-150G。

3.适用范围：所有微电子控制器开关按键。

薄膜面板开关按键技术资料薄膜开关、薄膜面板是近年来国际流行的一种集装饰性与功能性为一体的电子整机产品的新的操纵系统，已成为我国电子产品升级换代、出口产品不可缺少的配套部件。

薄膜开关、面板集开关按键、面板功能文字、标记、商标、透明窗及显示于一体，并且采用多层整体密封结构。

因此它具有耐磨擦、防水、防尘、防有害气体、寿命长、性能稳定等特点。

为了整机的整洁，面板可以擦洗，字符不受损伤，色彩丰富、保新性好，安装方便。

不仅如此，薄膜开关、面板的应用，更能充分体现产品功能与色彩独具匠心的构思，以提高产品的外观质量和增加产品的时代气息。

薄膜开关、面板已广泛用于智能化电子测量仪器、医疗仪器计算机控制、数控机床、电子衡器、邮电通讯、复印机、电冰箱、微波炉、电风扇、洗衣机、电子游戏机等各类工业及家用电器产品。

薄膜开关薄膜面板薄膜面板薄膜面板是一种由弹性薄膜(PVC/PC/PET)加工而成的具有一定功能字符指示的装饰性面板，具有防水、防尘、耐摩擦、不褪色等优良特点，目前广泛用于家用电器、通讯设备、仪器仪表、工业控制等领域。

薄膜面板的印刷工艺要分为正面和反面印刷，分别应用于不同材质和类型的薄膜面板上。

大致可以分为平面类和压鼓类。

平面类薄膜面板是最简单的面板类型，主要是用不同颜色的文字、线条、色块对各个功能部位加以指示或加以区分，用户可以根据自身的需要来选择不同的薄膜材料及双面胶。

压鼓类薄膜面板是在平面型薄膜面板的基础上新开发出的一种较为美观而且实用的面板。

它的制作流程是，是在普通面板的基础上，通过一种压制模具，将面板经过热压后使按键部位微微凸起形成立体按键。

这种立体键不仅能准确地给定键体的范围，提高辨认速度，使操作者的触觉比较敏感，同时还增进了产品外观的装饰效果。

制作面板的薄膜应当具备哪些条件？面板薄膜是将彩色油墨丝印至透明高分子聚合物背面，一旦丝印完成并切割成形，此层就成为彩色面膜层。

面膜层为薄膜开关的组成部分，它能清楚地显示开关的功能、显示颜色、面膜类型以及开关的操作位置，它还能起保护作用。

各类型薄膜开关的优缺点薄膜开关应用范围非常广，所以在针对使用人群、环境、终端设备的不同，结构及工艺也有所区别。

下面就谈谈常见的一些薄膜开关类型。

【金属弹片型】【热压凸苞手感型】【平面轻触型】【电容感应型】【LED导光板型】【EL冷光型】【PCB线路型】【FPC线路型】1、金属弹片（锅仔片）型：采用金属弹片作为导通介质优点：★按键手感好、力度均匀、行程精确度高;★操作时能听到清脆的声响，能清楚知道操作情况，避免因某些设备缓冲时间，而重复操作；★使用温度可以达到-20〜80 C缺点：☆衬板不平整或粘贴在弯曲弧度过大时，弹片可能会造成短路、误动作及不回弹现象。

建议：使用在平整，能承受按键力度的衬板上，或直接采用加厚PCB板作为线路层。

2、热压凸苞手感型：采用薄膜材料印刷接触面后，轧起凸点形成回弹力优点：★寿命高，可达到五十万次以上；★手感较好，行程及力度可根据客户需要订制；。

缺点：☆模具造价较高，需开凸苞模具；☆在高温环境下使用，可能会导致按键力减弱。

建议：凸苞模具开五金模，方可保证按键力度及行程的一致性。

回到顶页3、平面轻触型：接触点采用薄膜基材印刷导电体，不采用二次工艺----->裁35離〔申隔层)_do ublo-sida tap--------►优点：★按键寿命高，能达到一百万次；★导通接触面积大，保证导通率。

缺点：☆无操作手感，易造成重复操作或误操作；建议：按键间距尽量放大，否则会加大故障率及减少寿命。

回到顶页4、电容感应型：利用导电体来感应导通。

上电路晨Qvort&y ( pnnl!怕l&y4F)ib i样4fttnocwieci下电路艰Down cifGdil双面肢【背於G)<loii DEe-nde tap优点：★可以像电容式触摸屏一样，在一定距离内感应动作；★感应距离可以根据客户指定设计。

缺点：☆成品合格率偏低，对周围电磁干扰较过敏，设计要求非常高;☆需要相关电子元器件及芯片支持。

薄膜开关设计的常见大类及定制薄膜开关的特点薄膜开关分为：柔性薄膜开关，平面薄膜开关，立体薄膜开关，硬性薄膜开关柔性薄膜开关是薄膜开关的典型形式，这类薄膜开关的面膜层，隔离层，电路层全部由不同的性质的软件薄膜所组成，其电路层均采用电器性能良好的PET（化学名：聚酯薄膜）作业开关电路图形的载体，些层也分装手感弹片，上下电路。

由于聚酯薄膜所具有性质的影响，使得该薄膜开关具有良好的绝缘性，耐热性，抗折性和较高的回弹性其中开关电路的图形包括开关的联机及其引出线均采用低电阻，低温条伯下因化的导电性涂料刷而成。

具有一定的柔软性。

适合于平面体上使用，还能与曲面体配合使用。

柔性薄膜开关引出线与开关体的本本身是一体的。

在制作群体开的联机时，将其汇集于薄膜的某一处，并按设计指定的位置和标准的线距向外延伸。

作为柔性软的可任意弯曲的密封的引出导线与整机的后置电路相连。

立体薄膜开关是使开关键体微微凸起。

略高于面板。

构成立体形状的薄膜开关，常称为：立体薄膜开关或立体键开关，立体键不仅能准确地给定键体的范围增进产品的外观装饰效果，提高辨认速度，使操作者的触觉比较敏感，手感良好。

此开关的制作必须在机板的设计阶段作好安排，备工艺孔，以便方便模具压制时有精确定位，其立体的凸起的高度不宜超过基材厚度的两倍。

在确定好线路及功能的准确性外，凸起形状可以有多种变化，硬性的薄膜开关的信息反馈除蜂鸣信号后、LED指示灯外，普通采用金属手感弹片。

硬性开关一般都休用金属导片作为导通迷宫触点，故较好的手感，所不利的方面是在整机中装联不及软性薄膜开关方便。

往往需要焊接插件并通过扁平电缆将引线引出，其开关的图形和线路是制作在普遍的印刷线路的覆铀板上，硬性薄膜开关的的特是取材方便，工艺稳定，阻值低。

并可在其背面直接焊接电路的某些组件，使组件之间衔接得更完美，若面板空间不足。

在合理的设计安排下，硬质衬板层可以省去，此不会影响开关的性能及美观。

平面薄膜开关是最为常见的薄膜开关，此开关的色彩不同表示键体的位置。
