水力分析与计算
水力分析与计算
静水压强分布图及其绘制

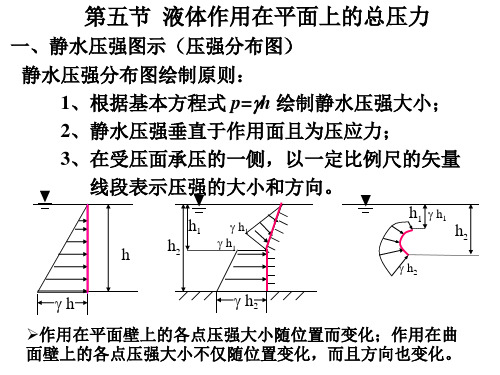

1.静水压强分布图
根据静水压强的基本公式h p γ=知道,压强p 的大小与水深h 成线性函数关系,因此可以将作用面上的压强沿水深的分布绘制成几何图形,即静水压强分布图。
2.静水压强分布图的绘制方法如下:
(1)用静水压强的基本公式计算出静水压强的数值,
用一定的比例尺箭杆长度代表该点静水压强的大小。
(2)用箭头表示静水压强的方向(垂直作用面)。
(3)连接箭杆的尾部构成的几何图形,就构成受压面
上的静水压强分布图。
对于平面壁,压强p 沿水深h 方
向呈直线分布,只要确定两个点的压强值,就可以确定
该直线。
如右图所示,一矩形平板闸门AB ,一侧挡水,水深
为h ,水面为大气压p a ,闸门顶、底两点的压强值分别为0=A p ,h p B γ=。
由B 点作垂直AB 面的箭杆,以线段B B '表示B p 的大小,连接B A '构成的直角三角形B AB '即为AB 面上的静水压强分布图。
下图中绘出了几种有代表性受压面的相对压强分布图。
静水压强分布图可以叠加,对于建筑物上下游都受水压力的情况,如下图 (b )叠加之后静水压强分布图为矩形,这样做可简化静水总压力的计算。
