判断题1、图片中是接地电阻测量仪测量接地电阻的接线。
答案：正确2、图片中是测量介损的反接线法。
答案：正确3、图片中用两功率表法加互感器测量三相有功功率。
答案：正确4、图片中是断路器的电气符号。
答案：错误5、图片中是隔离开关的电气符号。
答案：错误6、图片中是电阻的电气符号。
答案：错误7、图片中是电压表的电气符号。
答案：正确8、图片中是电流表的电气符号。
答案：正确9、图片中是三绕组变压器的电气符号。
答案：错误10、看接线图，一般是先看主电路，再看辅助电路。
看主电路是从引入的电源开始，顺序往下看，直至用电器。
答案：正确11、图的布局应从有利于图的理解出发，做到布局合理，排列均匀，图面清晰，便于读图。
答案：正确12、画图的比例不是任意选取的，有一定的规定，按照国标绘图标准，对于比例的规定：放尺：1：2、1：5、1：10、1：20、1：25、1：50、1：75；缩尺：2：1、5：1、10：1。
答案：错误13、国家制图标准规定，图纸大小可以随意确定。
答案：错误14、国家制图标准规定，各种图线的粗细相同。
答案：错误15、变电站主接线图是指由各种开关电器、电力变压器、母线、电力电缆、并联电容器等电气设备按一定次序连接的接受电能与分配电能的电路。
答案：正确单选题1、该电路是测量单相交流有功功率的接线，图中TA表示（）。
A.电流互感器B.电压互感器C.电流表D.电压表2、该电路是测量单相交流有功功率的接线，图中TV表示（）。
A.电流互感器B.电压互感器C.功率表D.电压表答案：B3、下列比例中缩小的比例是（）。
A.1：1B.2：1C.1：5D.1：2答案：C4、该电路是直流泄漏试验用的原理接线，图中TR表示（）。
A.自耦调压器B.试验变压器C.二极管D.微安表答案：A表5、该电路是直流泄漏试验用的原理接线，图中CXA.自耦调压器B.稳压电容C.被试品D.微安表答案：C6、该电路是直流泄漏试验用的原理接线，图中 TT表示（）。

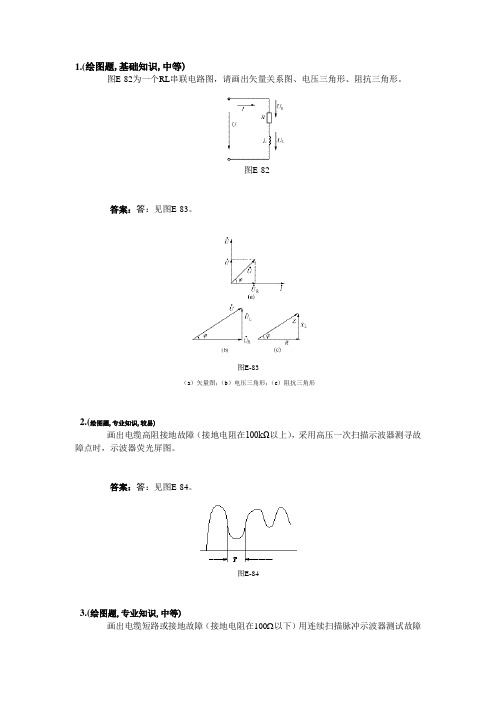

1.(绘图题,基础知识,中等)图E-82为一个RL串联电路图，请画出矢量关系图、电压三角形、阻抗三角形。
图E-82答案：答：见图E-83。
图E-83（a）矢量图；（b）电压三角形；（c）阻抗三角形2.(绘图题,专业知识,较易)画出电缆高阻接地故障（接地电阻在100kΩ以上），采用高压一次扫描示波器测寻故障点时，示波器荧光屏图。
答案：答：见图E-84。
图E-843.(绘图题,专业知识,中等)画出电缆短路或接地故障（接地电阻在100 以下）用连续扫描脉冲示波器测试故障点时，示波器荧光屏图。
答案：答：见图E-85。
图E-854.(绘图题,相关知识,中等)画出三极管基本放大电路图。
答案：答：见图E-86。
图E-865.(绘图题,专业知识,中等)标出10kV预制型拔插式结构图的各部名称。
答案：答：见图E-87。
图E-871—电缆导体；2—电缆绝缘；3—半导电层；4—应力控制件；5—双头螺栓；6—包绕半导电带；7—铜带屏蔽6.(绘图题,专门技能,较易)标出10kV预制型中间接头结构图的各部名称。
答案：答：见图E-88。
图E-881—电缆外护套；2—钢带铠装；3—焊点；4—铜编织接地线；5—连接器；6—橡胶预制件；7—导体接头；8—电缆绝缘；9—半导电层；10—绝缘半导电屏蔽；11—外密封热缩护套7.(绘图题,专门技能,中等)标出110kV交联电缆预制型户外终端结构示意图的各部名称。
答案：答：见图E-89。
图E-891—导体引出杆；2—屏蔽罩；3—瓷套管；4—橡胶预制应力锥；5—底座；6—尾管；7—支持绝缘子；8—自黏橡胶带；9—电缆8.(绘图题,专门技能,难)绘出护套中点接地的电缆线路示意图。
答案：答：见图E-91。
图E-911—电缆；2—终端头；3—闸刀箱；4—同轴电缆内导体，接铅护套；5—同轴电缆外导体接终端头支架；6—保护器；7—闸刀开关；8—接地导体；9—铅护套中点接地9.(绘图题,专门技能,较难)绘出用交流充电法测量一芯对其两芯及对地的电容接线图。
高级工（理论知识）一、选择题：1、电阻R1>R2>R3,并联使用消耗的功率是（C）。
A.P1>P2>P3B.P1=P2=P3C.P3>P2>P1D.P2>P1>P32、胸外按压法进行触电急救时，按压速度为（B）次/min。
A.12B.80C.100D.1203、在正弦交流电路中，节点电流的方程是（A）。
A.∑i=0B.∑i=1C.∑i=2D. ∑i=34、电压互感器一次侧中性点接地属于（B）接地。
A.保护B.工作C.保护接零D.不确定5、变压器铁芯应在（B）的情况下运行。
A.不接地B.一点接地C.两点接地D.多点接地6、变压器套管等瓷质设备，当电压达到一定值时，这些瓷质设备表面的空气发生放电，叫做（D）。
A.气体击穿B.气体放电C.瓷质击穿D.沿面放电7、变压器绕组对油箱绝缘属于（B）。
A.外绝缘B.主绝缘C.纵绝缘D.横绝缘8、将设备停电，必须断开断路器和隔离开关的操作电源，隔离开关操作把手必须（A）。
A.锁住B.挂牌C.遮住D.无标示9、（C）配电装置是采用屋外中型布置。
A.110-220kVB.220-330kVC.330-500 kVD.35 kV及以下10、直流电源装置的直流母线及各支路，用1000V兆欧表测量，绝缘电阻应不小于（A）。
A.10MΩB.15 MΩC.20 MΩD.30 MΩ11、用于过电流保护回路的电流互感器应为（B）级。
A.0.2B.3C.0.5D.112、SW2-220型少油断路器的灭弧室采用了（B）。
A.横吹灭弧室B. 纵吹灭弧室C. 纵横吹灭弧室 D、不确定13、交流电路发生串联谐振的条件是（C）。
A.电抗大于容抗B.电抗小于容抗C.电抗等于容抗D.以上答案都不对14、二次回路连接件均应采用（D）制品。
A.镀金B.镀银C.镀铜D.铜质15、少油断路器用油量少，约为同参数多油断路器的（A）A.10%B.15%C.20%D.25%16、在电力负荷中如供电中断将造成生产严重下降或生产次品，属于（B）A、一类负荷B、二类负荷C、三类负荷D、其它负荷17、如铅酸蓄电池溶液落到衣服上或皮肤上应该立即用5％（B）擦洗，再用清水清洗。
(11-048)《电力电缆工（第二版）》高级技师一、选择题（请将正确答案的代号填入括号内，每题1分，共20题）1. 在RLC串联电路中，复数阻抗的模Z=（）。
(A)； (B)；(C)； (D)。
答案:C2. 电力系统发生短路故障时，其短路电流为（）。
(A)电阻电流； (B)容性电流； (C)电感电流； (D)电容、电感电流。
答案:C3. 使用音频感应法测量电缆故障点，要求电阻值不高于（）。
(A)10Ω； (B)20 Ω； (C)30 Ω； (D)40 Ω。
答案:A4. 电缆的波阻抗一般为架空线的（）。
(A)1/15； (B)2/15； (C)1/5； (D)4/15。
答案:A5. 高压交联电缆构造要求交联工艺必须是全封闭干式交联，内、外半导电体与绝缘层必须采用（）共挤。
(A)两层； (B)三层； (C)四层； (D)五层。
答案:B6. 110kV交联聚乙烯外护层耐压试验，是在每相金属屏蔽、金属护套与大地间施加直流电压（），1min。
(A)10kV； (B)15kV； (C)20kV； (D)25kV。
答案:A7. 10kV交联乙烯电缆绝缘标称厚度为4.5mm，绝缘厚度平均值应不小于标称值，任一最小厚度测量值应不小于标称值的（）。
(A)75%； (B)80%； (C)85%； (D)90%。
答案:D8. 两个变压器间定相（核相）是为了核定（）是否一致。
(A)相序； (B)相位； (C)相角； (D)电压。
答案:B9. 变压器是一种利用（）原理工作的静止的电气设备。
(A)静电感应； (B)电磁感应； (C)交变感应； (D)电能传递。
答案:B10. 110kV交联聚乙烯绝缘电缆，在导体与金属屏蔽、金属套间施加（）电压，持续5min 作耐压试验。
(A)110kV； (B)120kV； (C)130kV； (D)140kV。
答案:A11. 电缆热收缩接头绝缘管不多于两层，总绝缘厚度不低于电缆本体绝缘厚度的（）。
1.(绘图题,基础知识,较难)求电压U=100sin(ω t+30°)V和电流I= 30sin(ω t-60°)A的相位差，并画出它们的波形图。
答案：答：如图E-93所示。
由图可知，相位差为ωU-ωI=30°- (-60°) = 90°。
图E-932.(绘图题,专业知识,较难)画出电缆线路故障测试工作流程图。
答案：答：见图E-94。
图E-943.(绘图题,专业知识,难)画出护套断开的电缆线路接地示意图。
答案：答：见图E-95。
图E-951—电缆；2—终端头；3—闸刀箱；4—同轴电缆内导体；5—同轴电缆外导体；6—保护器；7—绝缘接头；8—接地导体4.(绘图题,专门技能,较难)画出交叉互联箱在电缆线路上的布置示意图，并标出各部名称。
答案：答：如图E-98。
图E-981—电缆；2—绝缘接头；3—绝缘片；4—同轴电缆；5—保护器；6—换位连接线；7—接地线；8—交叉互联箱5.(绘图题,相关知识,较难)如图E-96所示元件，画出一个三相桥或整流电流。
图E-96答案：答：见图E-97。
图E-97ZLB—三相整流变压器；D—二极管； 所画的整流电流电能连接6.(绘图题,专门技能,中等)画出用交流充电法测量分相屏蔽型或单芯电缆电容接线图。
答案：答：见图E-99。
图E-99PA—电流表；PV—电压表；T—调压器；C—每相缆芯对地电容7.(绘图题,专门技能,较难)画出交联聚乙烯绝缘电缆进潮后去潮回路接线示意图。
并标出设备名称。
答案：答：见图E-100、E-101。
图E-100A1～A5—真空阀门；B—被去潮电缆；C—变色硅胶罐；D—塑料管；E—压缩气体罐；M1、M2—真空压力表图E-1011—电缆绝缘；2—PE自黏胶带；3—接头；4—铅套管；5—抽真空用塑料管；6—电缆导体8.(绘图题,专门技能,较难)画出8倍压串级直流输出的耐压电路图。
答案：答：见图E-102。
送配电线路工（配电）-高级工题库（含参考答案）一、单选题（共39题，每题1分，共39分）1.三相对称电源的线电压为380V，接Y型对称负载，没有接中性线若某相发生短路，其余两相负载的相电压为（）。
A、无法确定B、380VC、220VD、190V正确答案：B2.在GIS图绘制时，必须在GIS“设备属性”中录入配电自动化开关的（）。
A、点表B、IP地址C、调试报告D、合格证书正确答案：B3.当开关电器切断(包括正常操作和误操作)有电流的线路或线路、触头、绕组发生短路时，就可能产生（）。
A、电流B、电弧C、电阻D、电压正确答案：B4.绝缘靴及绝缘手套检验周期为（）。
A、半年B、两年C、一年D、三个月正确答案：A5.在使用标准电源、继电保护测试仪、故障指示器测试仪等仪器时，请务必保证设备（）。
A、接地良好B、树立放置C、绝缘良好D、平整放置正确答案：A6.在半波整流试验电路中，整流硅堆有内钳式或外接式两种，整流硅堆的选取应考虑最大整流电流和最高（）两个指标。
A、反向击穿电压B、额定电压C、正向击穿电压D、标称电压正确答案：A7.（）提供大电流，主要适用于测量电力系统的TA变比，接触电阻等需要大电流试验的场合。
A、大电流试验器B、回路电阻测试仪C、直流电阻测试仪D、继保测试仪正确答案：A8.线圈磁场方向的判断方法用（）。
A、左手定则B、直导线右手定则C、螺旋管右手定则D、右手发电机定则正确答案：C9.油断路器采用（）作为灭弧介质的断路器。
A、轻油B、汽油C、变压器油D、柴油正确答案：C10.使用直流试送仪测试线路时应（）。
A、戴护目镜B、穿戴绝缘手套C、穿戴沙手套D、穿绝缘鞋正确答案：B11.配电自动化子站主要包括通信汇集型子站及（）型子站。
A、监视功能B、监控功能C、远程维护D、远程控制正确答案：B12.依据《10kV~500kV输变电及配电工程质量验收与评定标准》，接地装置安装当采用扁钢四面焊时,搭接长度应≥（）倍直径。
一、单选题
1、电力电缆平面图应着重分析电缆线路的( )、敷设方法、排列形式、长度、电缆的型号规格及工艺要求等。
A．走向
B．截面积
C．重量
D．形状
答案：A
2、如图为交叉互联箱在110kV及以上电缆线路上的布置示意图。
1代表（）。
A.电缆
B.绝缘接头
C.绝缘片
D.同轴电缆
答案：A
3、如图为交叉互联箱在110kV及以上电缆线路上的布置示意图。
2代表（）。
A.电缆
B. 绝缘片
C. 绝缘接头
D.同轴电缆
答案：C
4、如图为交叉互联箱在110kV及以上电缆线路上的布置示意图。
3代表（）。
A.电缆
B. 绝缘片
C. 绝缘接头
D.同轴电缆
答案：B
5、如图为交叉互联箱在110kV及以上电缆线路上的布置示意图。
4代表（）。
A. 电缆
B. 绝缘片
C. 绝缘接头
D. 同轴电缆
答案：D
6、如图为交叉互联箱在110kV及以上电缆线路上的布置示意图。
6代表（）。
A.保护器
B. 交叉互联箱
C. 接地线
D.换位连接线
答案：D
7、如图为交叉互联箱在110kV及以上电缆线路上的布置示意图。
8代表（）。
A.保护器
B. 交叉互联箱
C. 接地线
D.换位连接线
答案：B
8、如图为交叉互联箱在110kV及以上电缆线路上的布置示意图。
职业技能鉴定电力电缆高级工题库YUKI was compiled on the morning of December 16, 2020一、判断题1.>当三相负载越接近对称时，中性线中的电流就越小。
( √ )2.>在纯电感单相交流电路中，电压超前电流90°相位角；在纯电容单相交流电路中，电压滞后电流90°相3.>空气断路器和交流接触器均能长时间过负荷运行。
( )4.>10kV系统一相接地后，非接地相的对地电压为线电压。
( √ )5.>电介质在电场作用下的物理现象主要有极化、电导、损耗和击穿。
( √ )6.>吸收比是判断电缆好坏的一个主要因素，吸收比越大电缆绝缘越好。
( √ )7.>按运行需要，测量敷设后的电缆的电气参数主要有：电容、交直流电阻及阻抗。
( √ )8.>绝缘材料的电阻随温度的升高而升高，金属导体的电阻随温度的升高而降低。
( )9.>单芯交流电缆的护层不可采用钢铠，应采用非磁性材料。
( √ )10.>110kV以上运行中的电缆其试验电压为5倍额定电压。
( )11.>我国目前生产的最高电压等级电缆为500kV。
( √ )12.>电缆在直流电压与交流电压作用下的绝缘相同。
( )13.>电缆的绝缘结构与电压等级有关，一般电压等级越高，绝缘越厚，但不成正比。
( √ )14.>电缆在恒定条件下，其输送容量一般是根据它的最高工作温度来确定的。
( √ )15.>由于铝的导电系数较铜为高，在同样的长度和电阻下，铝制导体的截面积约为铜的1.65倍。
( )16.>电缆二芯接地故障时，允许利用一芯的自身电容作声测试验。
( )17.>聚乙烯的绝缘性能不比聚氯乙烯好。
( )18.>电缆试验地点周围应设围栏，以防无关人员接近。
( √ )19.>绝缘材料的耐热等级，根据某极限工作温度分为7级，其中Y为90℃。
画出u=U m sin正弦交流电压的波形示意图。
答案：答：如图E-14所示。
图E-142.(绘图题,专业知识,较易)绘出变压器Y，yn0的接线组别图。
答案：答：如图E-27所示。
图E-273.(绘图题,专业知识,易)画出单相桥式整流电路图。
答案：答：如图E-26所示。
图E-264.(绘图题,专业知识,中等)画出三相带TA有功电能计量装置接线图。
答案：答：如图E-28所示。
图E-28画出图E-29所示互感器等值阻抗电路图。
图E-29答案：答：如图E-30所示。
图E-306.(绘图题,专门技能,易)画出利用三相电压互感器进行核定相位（即定相）的接线图。
答案：答：如图E-49所示。
图E-497.(绘图题,专业知识,难)画出图E-31所示的三绕组变压器的简化等效电路图中未完成的部分。
图E-31答案：答：如图E-32所示。
图E-328.(绘图题,专门技能,较易)绘出下列两种电压互感器接线图（二次侧不接负载）。
（1）两台单相电压互感器按Vv0组接线。
（2）三台单相三线圈电压互感器按Yyn0d组接线。
答案：答：如图E-50所示。
图E-50（a）Vv0组接线；（b）Yyn0d组接线9.(绘图题,专门技能,中等)指出图E-51所示的双绕组变压器差动保护原理图中的错误，并画出正确图形。
图E-51答案：答：图E-51中电流互感器的极性接反，正确图形如图E-52所示。
图E-5210.(绘图题,专门技能,较难)画出两台单相变压器V形接线方式图。
答案：答：如图E-53所示。
图E-53画出变电站3～10kV架空出线（包括出线段为电缆）的防雷电入侵波的保护接线图。
答案：答：如图E-54所示。
图E-5412.(绘图题,专业知识,中等)在某三相三线用户处进行电能表接线检查，测得各线电压均为100V，接入电能表的电压为正相序，三相电流平衡，一元件电压电流夹角为120°，二元件电压电流夹角为240°。
已知负荷是感性，且功率因数角为30°。
1.(绘图题,基础知识,中等)
画出电动势e=40sin（ωt+60°）V的波形图。
答案：答：见图E-57。
图E-57
2.(绘图题,基础知识,较难)
如图E-58所示，分别画出（a）、（b）相应简化的等效电路图。
图E-58
答案：答：如图E-59所示。
图E-59
3.(绘图题,专业知识,较易)
如图E-60所示，标出35kV交联聚乙烯中间接头结构的各部分名称及尺寸数据。
图E-60
答案：答：见图E-61。
图E-61
A—连接管长度；B、C—依据电缆截面选用的加热模具决定；D—连接管外径；
1—聚氯乙烯护套；2—屏蔽铜带；3—乙炳橡胶带；4—铜屏蔽网套；
5—反应力锥；6—填充乙炳橡胶带；7—化学交联带；
8—连接管；9—导线；10—导线屏蔽；
11—应力锥；12—锡焊；
13—交联聚乙烯绝缘
4.(绘图题,专业知识,中等)
标出10kV三芯电缆冷收缩型终端的各部分名称，如图E-64所示。
图E-64
答案：答：见图E-65。
图E-65
1—端子；2—耐漏痕绝缘带；3—电缆绝缘；
4—冷收缩套管（户内型无雨裙）；5—冷收
缩应力控制管；6—电缆外半导电层；7—电
缆屏蔽铜带；8—冷收缩护套管；9—屏蔽接
地铜环和铜带；10—相标志带；11—恒力弹
簧；12—防水带；13—冷收缩分支套；14—接
地铜编织线；15—PVC带；16—电缆外护层
5.(绘图题,专业知识,较难)
绘出10kV三芯电缆户外冷收缩型终端安装接地线的示意图，并标出各结构名称。
答案：答：见图E-66。
图E-66
1—铜带屏蔽；2—接地铜环；3—恒力弹簧；
4—防水胶带（第1层）；5—接地编织线
6.(绘图题,专业知识,中等)
如图E-62所示，标出220kVSF6全封闭组合电器用的电缆终端头的结构各部分名称。
图E-62
答案：答：见图E-63。
图E-63
1—出线杆；2—高压屏蔽；3—环氧树脂套管；4—电缆线芯绝缘；5—电容极板；
6—油纸电容锥；7—套管法兰；8—底板；9—卡环；10—接地端子；11—铅封；
12—轴封垫；13—绝缘皱纹纸；14—极板引线；15—"O"型密封圈；
16—护层绝缘套管；17—半导体皱纹纸；18—尾管；
19—电容锥支架；20—尾管阀座
7.(绘图题,专业知识,较难)
绘出10kV三芯电缆户外冷收缩型终端安装冷收缩绝缘件示意图，并标出各结构名称。
答案：答：见图E-67。
图E-67
1—电缆主绝缘；2—半导电胶带；
3—冷收缩套管；4—标志带；
5—分支套；6—固定胶带；
7—接地编织线
8.(绘图题,专业知识,难)
绘出10kV三芯电缆户外冷收缩型中间接头电缆准备过程中电缆切剥处理图，并标出各结构名称。
答案：答：见图E-68。
图E-68
1—导体；2—主绝缘；3—半导电屏蔽；4—铜屏蔽带；
5—衬垫层；6—钢带铠装；7—电缆护套
9.(绘图题,相关知识,中等)
如图E-69所示，试用相量图证明380/220V三相对称电源系统线电压是相电压的倍。
图E-69
答案：答：由相量图可知，U AB=U A cos30°+U B cos30°=/2U A+
/2U B
三相对称时：U A=U B=U C，因此，U AB=U A=U B
10.(绘图题,基本技能,中等)
画出在电缆隧道内采用滑轮敷设电缆的两种方法。
答案：答：见图E-70。
图E-70
11.(绘图题,基本技能,较难)
绘出冲击高压测试法寻找电缆故障，故障不放电时，测试端的等效电路图和波形图。
答案：答：见图E-71。
图E-71
（a）等效电路图；（b）波形图
12.(绘图题,专门技能,较易)
绘出测量电缆油击穿的试验接线示意图。
答案：答：见图E-72。
图E-72
1—调压器；2—过流脱扣装置；3—额定电压为50～100kV的变压器；
4—0.5M 的水电阻；5—盛试品的瓷杯；6—间隙为2.5mm的球电极
13.(绘图题,专门技能,中等)
绘出测量电缆零序阻抗的接线图。
答案：答：见图E-74。
图E-74
T—抽头式降压变压器；PA—电流表；PV—电压表；PW—功率表
14.(绘图题,专门技能,中等)
绘出电缆故障测距的直闪法测试接线图。
答案：答：见图E-75。
图E-75
15.(绘图题,专门技能,中等)
绘出3倍压试验电缆原理图。
答案：答：见图E-73。
图E-73
16.(绘图题,专门技能,中等)
画出电缆隧道结构示意图（不标注尺寸，两侧均有支架）。
答案：答：见图E-76。
图E-76
1—装灯用预埋件；2—电缆；3—支架；4—排水沟；5—安装支架用预埋件
17.(绘图题,专门技能,中等)
绘出交联电缆线芯进水处理，去潮处理回路连接装置图。
答案：答：见图E-77。
图E-77
1—四通阀门（控制气体流量及充气压力）；2—被去潮的电缆段（长度控制
在200m以内）；3—干燥管（用硅胶判别线芯内是否有水分）；
4—塑料管（从三相电缆线芯上引出接至四通阀门合并一根）；
5—干燥介质（氮气或干燥空气）
18.(绘图题,相关技能,中等)
一个R、L、C串联电路，请分别画出①X L＞X C；②X L=X C；③X L＜X C三种情况下矢量关系图。
答案：答：见图E-78。
图E-78
19.(绘图题,相关技能,中等)
试画图说明全面质量管理计划工作的4个阶数循环程序。
答案：答：见图E-79。
图E-79
20.(绘图题,相关技能,较难)
在三相平衡时，图E-80接线中的电流表A测得的是B相电流用向量图证明。
图E-80
答案：答：按题意接线电流测得是A、C两相电流之和，向量图如图E-81所示，表明：三相平衡时I A+I C= I B，故测得的为B相电流，即代表任一相电流。
图E-81。
