东莞市亿盈五金有限公司
作业指导书
制定部门品管部
文件编号YY-WI-017 文件版本A/0
页次共一页，第一页
题目：焊锡测试作业指导书生效日期2015-03-15
一、目的:
规范操作，使产品达到客户的焊锡品质要求。
二、适用范围:
适用于测试人员。
三、参考资料:
3．1.客提工程图及产品品质要求
3．2不合格品管制程序

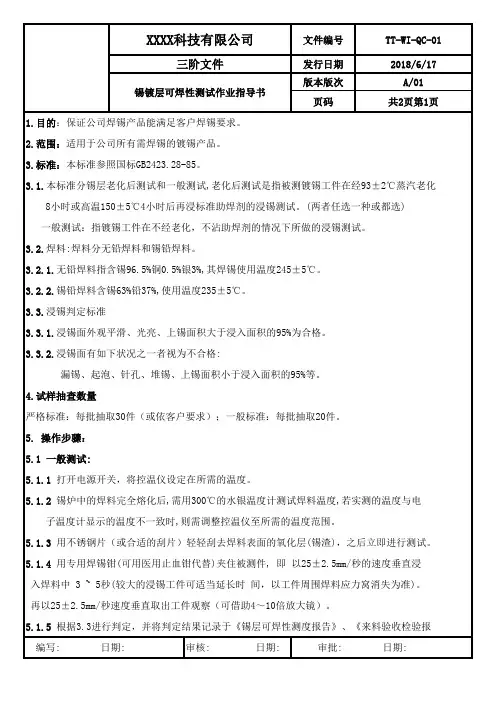

四、定义:
将有电镀层的产品浸入锡溶液3-5秒后迅速提起，观察其镀层表面的吃锡性是否良好。

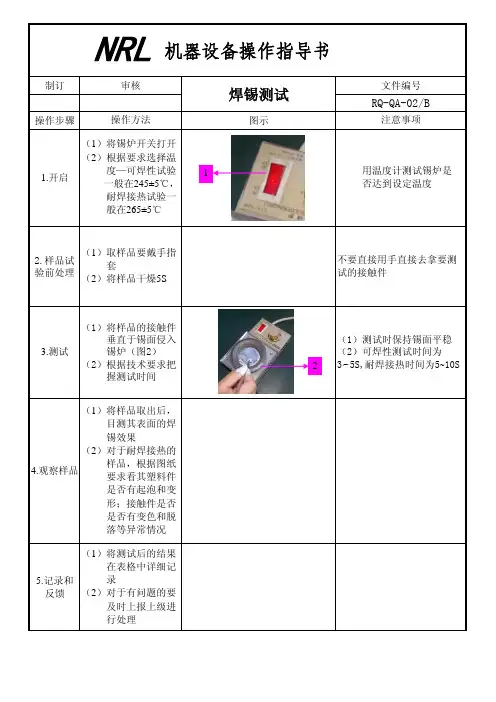

五、作业细则:
5．1、将电镀品﹙产品﹚用剪刀剪切成长约5MM或拔PIN针待测试；
5．2、目视焊锡炉温度显示是否为试验温度，并用温度计再次实测确认，正常焊锡温度为260±5℃或依客户要求；
5．3、用刮具去除焊锡溶液表面层杂质；
5．4、用尖嘴钳或聂子夹住产品的一端，焊锡部位需朝下，垂直浸入锡溶液3-5秒后迅速提起；

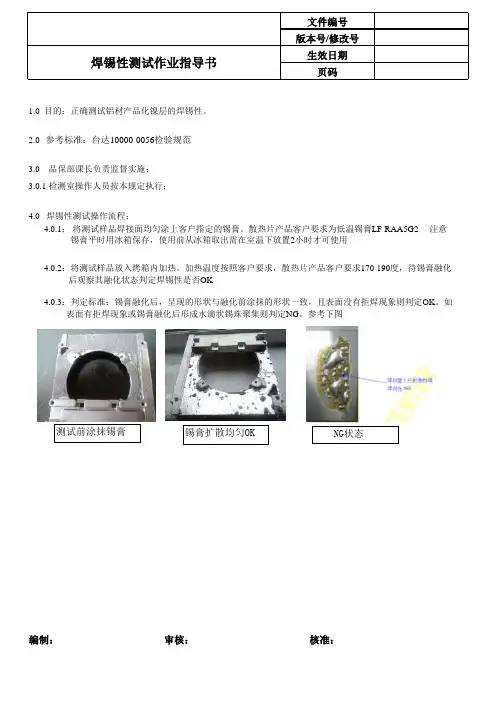

5．5、目视或用10倍放大镜观察产品表面吃锡是否平滑饱满、且无针孔、发黑、聚锡、等异常现象，其吃锡面积达到95%以上为合格，反之不合格。
六．相关支持性表单：
6．1锡炉点检保养记录表
七、注意事项：
7．1、温度须达客户要求，确认达标；
7．2、锡炉高温，须小心！
7．3、每日须作点检保养，并记录。
核准/日期秦世峰审核/日期张剑制作/日期郑广栋
