第15章电流和电路15.3 串联和并联1. 电路的基本连接方式【知识点回顾】（1）串联电路①定义：把用电器逐个顺次连接起来的电路叫做串联电路②特点：a．电流路径只有一条，无干路和支路之分；b．用电器之间相互影响；c．开关在任何位置的作用一样．（2）并联电路①定义：把用电器并列的连接的电路，称为并联电路．②特点：a．电流路径有两条或两条以上，有干路和支路之分；b．各支路上用电器之间互不影响；c．干路上的开关能控制整个电路，支路中的开关只能控制它所在的支路．（3）混联电路定义：电路中既有串联部分又有并联部分的电路称为混联电路．【命题方向】串并联的分辨是中考的热点，结合串联电路和并联电路的特点分析电路考查是中考的命题方式．例1：如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S3B．同时闭合S1和S3，断开S2C．同时闭合S1和S2，断开S3D．只闭合S2分析：电路元件的连接有串联和并联两种方式：由于串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；而并联电路中有多条支路，所以各元件独立工作、互不影响．在进行电路连接时，还一定要注意不能出现电源短路．解：A、只闭合S3时电流只有一条路径，是L2的简单的电路，不合题意；B、同时闭合S1和S3，断开S2时，电流有两条路径，分别流经灯泡L1和L2，属并联电路，符合题意；C、同时闭合S1和S2时电流会不经用电器直接从电源正极流向负极，属电源短路，是错误的，不合题意；D、只闭合S2时电流只有一条路径，电流依次流过L2、L1和开关S2，属串联电路，不合题意．故选B．点评：解决此类问题要结合串联电路和并联电路的特点，结合题意选择合适的开关组成符合题意的电路图．例2：如图所示，闭合开关S，电灯L1与L2的连接方式是联；断开开关S，会发生的现象是；电路连接的不妥之处是．分析：（1）串联电路只有一条电流路径，流过一个元件的电流同时流过另一个元件，因此各元件相互影响；（2）并联电路中有多条电流路径，各支路上的元件互不影响；在并联电路中，干路开关控制所有用电器，支路开关只控制本支路用电器．解：分析电路可以看出，灯泡L2直接并联在电源两端，所以开关S 对L2不起控制作用；灯泡L1与开关S串联后并联在电源两端，所以开关断开时L1不亮；两只灯泡并联．故答案为：并；L1不能发光；开关对L2不起作用．点评：本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题．【解题方法点拨】串、并联电路是两种最基本的电路连接方式．判断电路连接时，要根据电路的基本特征和用电器的工作状态判断．学生认为只要是同时工作又同时停止工作的一定是串联，忘记了并联电路中开关在干路中时也可以实现用电器的同时工作与同时停止工作．2. 串联电路和并联电路的辨别【知识点回顾】串联电路电流只有一条路径，各处电路相等，用电器不能独立工作；并联电路：电流有两条或两条以上路径，各用电器可以独立工作，各支路电压相等．【命题方向】这是近几年中考经常考查的知识点，多以选择题和实验题的形式出现．例1：小聪家里有一台透明门的电冰箱，当他打开冰箱门时，冰箱内的灯就亮；当他关闭冰箱门时，冰箱内的灯就熄灭，但压缩机依然工作．小聪断定冰箱门上有一个开关S，下面小聪的判断中正确的是（）A．冰箱内的照明灯和压缩机串联B．冰箱内的照明灯和压缩机并联，开关S在干路上C．冰箱内的照明灯和压缩机并联，开关S和照明灯串联D．冰箱内的照明灯和压缩机并联，开关S和压缩机串联分析：电路的基本连接形式有两种：一种是串联，在串联电路中电流只有一条路径，各用电器之间相互影响；另一种是并联，在并联电路中电流有多条流通路径，各个用电器之间互不影响，独立工作．解：当冰箱门打开时，制冷电路关闭，同时使冰箱内的照明灯点亮；当冰箱门关闭时，制冷电路启动，同时冰箱内的照明灯熄灭．由此可知冰箱内照明和压缩机能独立工作，所以属于并联电路，并且冰箱门上的开关S与灯泡串联．故选：C．点评：本题主要考查对串、并联电路中各用电器工作特点的了解．例2：如图所示，汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时．另一个仍能正常工作，这两个转向灯在电路中的连接方式为，转向杆相当干电路中的．分析：要解决此题，需要掌握串并联电路的特点：串联电路，电流只有一条通路，开关控制整个电路．并联电路电流有多条通路，各支路互不影响．解：汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但转向灯可以单独工作，所以它们是并联的．司机拨动的这根横杆，转向灯才会工作，所以这根杆子起到了开关的作用．故答案为：并联；开关．点评：此题主要考查了串、并联电路的区别，首先要掌握串并联电路的特点，关键是看用电器能否单独工作．【解题方法点拨】串并联电路的判断方法：（1）根据电路图判断．电流只有一条路径的则是串联电路；有两条或两条以上路径的则是并联电路．（2）根据电流关系判断如果通过两个用电器的电流不相等，这两个用电器一定是并联的。

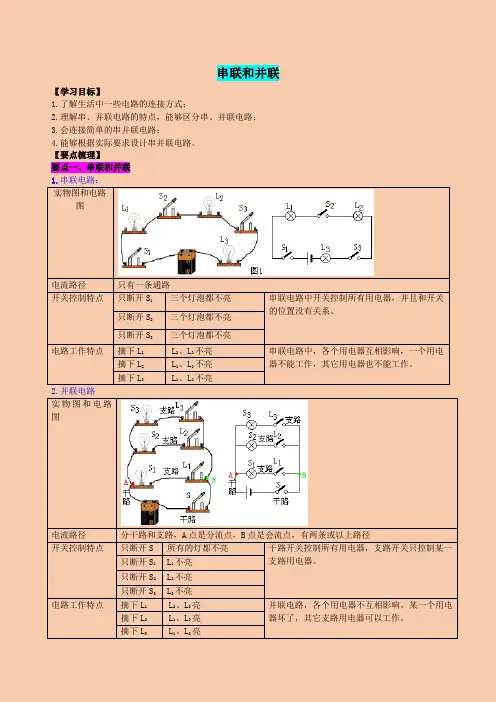

串联和并联【学习目标】1.了解生活中一些电路的连接方式；2.理解串、并联电路的特点，能够区分串、并联电路；3.会连接简单的串并联电路；4.能够根据实际要求设计串并联电路。
【要点梳理】要点一、串联和并联1.串联电路：实物图和电路图电流路径只有一条通路开关控制特点只断开S1三个灯泡都不亮串联电路中开关控制所有用电器，并且和开关的位置没有关系。
只断开S2三个灯泡都不亮只断开S3三个灯泡都不亮电路工作特点摘下L1L2、L3不亮串联电路中，各个用电器互相影响，一个用电器不能工作，其它用电器也不能工作。
摘下L2L1、L3不亮摘下L3L1、L2不亮2.并联电路实物图和电路图电流路径分干路和支路，A点是分流点，B点是会流点，有两条或以上路径开关控制特点只断开S 所有的灯都不亮干路开关控制所有用电器，支路开关只控制某一支路用电器。
只断开S1L1不亮只断开S2L2不亮只断开S3L3不亮电路工作特点摘下L1L2、L3亮并联电路，各个用电器不互相影响，某一个用电器坏了，其它支路用电器可以工作。
摘下L2L1、L3亮摘下L3L1、L2亮要点进阶：电流流向法：电源正极→各用电器→电源负极，若途中不分流，则用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。
（2）断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响，仍然工作，则这两个用电器为并联。
（3）节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。
（4）观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。
（5）经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。
课时15.3串联和并联（帮课堂）（原卷版）【学习目标】1.了解串、并联电路的概念，掌握串、并联电路的特点；2.会画简单的串、并联电路图；3.能按要求设计简单的串并联电路；4.能说出生活、生产中采用简单串联或并联电路的实例，培养观察能力。
【知识导图】【基础知识】知识点一、串联和并联1.实验探究—让两个灯泡发光的方法提出问题用一个电源、两个小灯泡、一个开关和一些导线组成电路，要让两个小灯泡同时发光，可以有几种接法探究过程方法一：将两个小灯泡依次相连，然后接到电路中，如图所示方法二：将两个小灯泡的两端分别连在一起，然后接到电路中，如图所示连接好电路，闭合开关，L1、L2都发光；取下L1，L2熄灭；取下L2，L1熄灭连接好电路，闭合开关，L1、L2都发光；取下L1，L2继续发光；取下L2，L1继续发光分析论证画出方法一的电路图，并标出电流的路径，如图所示画出方法二的电路图，并标出电流的路径，如图所示方法一的电路中只有一条电流的路径，所以一个灯泡断开，另一个灯泡胡熄灭方法二电路中有两条电流的路径，如果取下一个小灯泡，另一个小灯泡中仍然有电流通过，会继续发光总结归纳（1）两个制度牌依次相连，然后接到电路中，我们叫这两个小灯泡串联。
串联电路电流只有一条路径，电路中各用电器互相影响；（2）两个小灯泡两端分别连在一起，然后接到电路中，我们叫这两个小灯泡并联。
在并联电路中，有两条或多条电流路径，每条支路中有一部分电流流过，每条支路都与电源形成一条通路，各支路之间互不影响2.支路和干路（1）干路：并联电路中两个用电器共用的那部分电路叫干路。
（2）支路：并联电路中用电器单独使用的那部分电路叫支路。
【典例】如图是一种保险箱，小明为这种保险箱设计了智能解锁电路。
正常解锁时，输入正确的密码使开关S1 闭合，小型电动机启动打开保险箱；也可通过使用正确的指纹使开关S2 闭合，电动机启动打开保险箱。
若多次解锁失败，则系统的防盗模式启动，锁定开关S3 将会断开24小时，该时间段内，即便输入正确的密码或指纹都无法启动电动机。
人教版物理九年级上册第十五章第3节串联和并联串联和并联串联和并联是电路中两种常见的电路连接方式。
在物理九年级上册中的第十五章第3节，我们将学习这两种连接方式的特点和应用。
一、串联电路串联电路是指将电器或元器件依次连接起来，电流只能沿着一条闭合的路径流动的电路。
串联电路中的电器或元器件的两端依次连接在一起，形成一条电流通路。
特点：1. 电流处处相同：由于电流只能沿着一条路径流动，所以串联电路中的电流处处相同。
2. 电压分担：串联电路中的电压会在各个电器或元器件之间分担，即电压将按照它们的电阻大小在各个元器件之间分配。
3. 电阻叠加：串联电路中的总电阻等于各个电器或元器件的电阻之和。
应用：1. 串联电路常用于需要电流串联通过不同电器或元器件的情况下，如串联电灯泡，串联电阻等。
2. 串联电路可以实现对电流的控制和分配，如使用串联电阻来调节电流大小。
二、并联电路并联电路是指将电器或元器件的两端连接在一起，形成一个闭合回路，并在中间建立连接点的电路。
在并联电路中，电流会分流，并同时通过各个分支回路。
特点：1. 电压处处相同：由于并联电路中各个电器或元器件的两端电压相同，所以并联电路中的电压处处相同。
2. 电流分流：并联电路中的电流会分流到各个分支回路中，根据电器或元器件的电阻大小，电流会按比例分配到各个分支。
3. 电阻求倒数和：并联电路中的总电阻等于各个电阻的倒数之和的倒数。
应用：1. 并联电路常用于需要电流分流的情况，如并联电阻，并联电池等。
2. 并联电路可以实现对电流的增大或减小，如使用并联电阻来调节电流大小。
3. 并联电路常用于电器设备的平行连接，如家庭用电器的并联连接，以实现同时使用多个电器的需求。
总结：串联电路和并联电路是电路中两种常见的连接方式。
串联电路中电流处处相同，电压分担，电阻叠加；而并联电路中电压处处相同，电流分流，电阻求倒数和。
串联电路常用于电流串联通过不同电器或元件的情况，而并联电路常用于电流分流或并联连接的场合。
