电子钟工作原理电子钟是一种利用数字电子技术来显示时间的钟表。

它在现代社会被广泛采用，不仅可以作为常见的家居装饰，还可以在工作场所和公共场所提供准确的时间信息。

本文将介绍电子钟的工作原理以及其内部组成部分。

一、工作原理电子钟的工作原理可以简单地概括为：通过内部的振荡器产生一定频率的信号，然后经过计数器和分频器的处理，最终驱动LED或液晶显示屏显示出时间信息。

振荡器是电子钟的核心部件，它负责产生稳定的高频信号。

这个信号一般是由石英晶体振荡器或电子脉冲生成器产生的。

石英晶体振荡器是一种外加交变电场时能产生机械振动的晶体，它的精确度和稳定性非常高，因此被广泛应用于电子钟中。

计数器和分频器则是负责处理振荡器产生的高频信号，将其转换为可用于显示的时间信息。

首先，计数器将高频信号进行计数，从而得到一定范围内的数字。

然后，分频器通过进行分频转换，将数值范围减小到可以在LED或液晶显示屏上显示的范围内。

这个过程一般通过数字逻辑电路来实现，可以根据需要进行调整。

LED或液晶显示屏是电子钟的输出部分，它们负责将经过计数器和分频器处理后的时间信息以可视化的方式显示出来。

LED显示屏采用发光二极管作为发光元件，通过控制不同的发光二极管点亮或熄灭，以显示数字和符号。

液晶显示屏则通过电场作用来调整液晶分子的排列状态，从而显示出不同的图像和文字。

二、内部组成部分除了上述提到的核心部件外，电子钟还包括一些辅助的组成部分，如电源、控制芯片和外壳。

电源是为整个电子钟提供所需电压和电流的部分，它通常使用直流电源。

这个电源可以使用电池或者外部电源适配器供电。

控制芯片是电子钟的大脑，它负责对振荡器、计数器和分频器进行控制和管理。

控制芯片一般由微控制器或单片机构成，它具有高度集成的功能，可以实现时间的计算、显示控制和辅助功能等。

外壳是保护电子钟内部组件的重要部分，它一般由塑料或金属材料制成，并且具有适当的外观设计和结构。

外壳还可以包含按钮、开关和调节器等用来调节和控制电子钟的功能。

时钟信号的生成与应用时钟信号是人类社会中不可或缺的一部分，它在各个领域的应用广泛。

本文将探讨时钟信号的生成原理以及其在通信、导航和科学研究等领域的应用。

一、时钟信号的生成原理时钟信号的生成依赖于精确而稳定的时钟源，常见的时钟源包括石英振荡器、原子钟和校准信号。

其中，石英振荡器是最常用的时钟源之一，它利用石英晶体的谐振特性来产生高精度的振荡信号。

具体来说，石英振荡器中的石英晶体会受到外界的电场作用而发生形变，形变又会导致电荷分布的变化。

这种电荷变化会产生电压差，进而通过正反馈放大器使晶体不断振动。

晶体的振动频率与电荷的变化速度有关，而电荷的变化速度又与外界的温度、压力等因素密切相关。

因此，保持稳定的工作温度和环境对石英振荡器的性能至关重要。

原子钟则利用原子的固有振荡频率来生成时钟信号，相比于石英振荡器，原子钟具备更高的精度和稳定性。

常见的原子钟包括铯钟和氢钟。

例如，铯钟利用铯原子在某一特定能级之间跃迁所产生的微波信号作为时钟信号。

校准信号则是通过校准仪器从标准时间源接收，用于校准其他时钟设备的信号。

校准信号一般具有极高的精度和稳定性，常见的标准时间源包括GPS卫星和天文观测。

二、时钟信号在通信领域的应用时钟信号在通信领域起着关键作用。

在数字通信中，时钟信号用于同步发送和接收数据，确保数据的正确传输和解析。

时钟信号的精确性和稳定性直接影响通信系统的性能和容量。

例如，在高速光纤通信中，由于信号的传输速率非常快，接收端需要高精度的时钟信号来对数据进行采样和解调。

任何时钟信号的偏移都可能导致数据传输的错误或丢失，因此，采用稳定精确的时钟信号非常重要。

此外，在无线通信中，各个设备之间需要保持一致的时钟信号，以确保无线信号的频率和时间同步。

这对于实现协作通信、频谱分配和错误校正等功能至关重要。

三、时钟信号在导航领域的应用时钟信号在导航系统中扮演着核心角色。

例如，全球定位系统（GPS）利用卫星发射的时钟信号来确定接收终端的位置和速度。

时钟原理图时钟原理图是指用来表示时钟工作原理的图表或图示。

时钟是我们日常生活中常见的时间测量工具，而时钟原理图则是用来解释时钟是如何运作的。

在时钟原理图中，通常包括了时钟的各个部件和它们之间的关联，以及时钟的工作原理和信号传输方式等内容。

下面我们将详细介绍时钟原理图的相关知识。

时钟原理图通常包括以下几个部分，时钟信号发生器、时钟信号输出、时钟信号分配、时钟信号接收和时钟信号处理。

时钟信号发生器是指产生时钟信号的部件，它可以是晶体振荡器、PLL（锁相环）或者其他类型的振荡器。

时钟信号输出是指时钟信号从时钟发生器传输出去的过程，它可以通过不同的方式输出，比如差分输出、单端输出等。

时钟信号分配是指将时钟信号传输到不同的模块或器件中，确保它们能够同步工作。

时钟信号接收是指接收外部时钟信号的部件，它可以是时钟缓冲器或者时钟分频器等。

时钟信号处理是指对时钟信号进行处理和调整，确保它符合系统的要求。

在时钟原理图中，各个部件之间的连接关系和信号传输路径也是非常重要的。

时钟信号的传输路径需要考虑信号的传输延迟、传输损耗以及信号的稳定性等因素。

因此，在设计时钟原理图时，需要对信号传输路径进行合理的规划和布局，以确保时钟信号的传输质量。

此外，时钟原理图还需要考虑时钟信号的频率、相位和抖动等特性。

时钟信号的频率是指每秒钟的脉冲数，它决定了时钟的计时精度。

时钟信号的相位是指信号的相对时间位置，它影响了时序电路的正常工作。

时钟信号的抖动是指信号的周期性波动，它会对系统的性能产生影响。

总之，时钟原理图是时钟工作原理的图示表示，它包括了时钟的各个部件和它们之间的关联，以及时钟的工作原理和信号传输方式等内容。

设计时钟原理图需要考虑时钟信号发生器、时钟信号输出、时钟信号分配、时钟信号接收和时钟信号处理等方面，以及各个部件之间的连接关系和信号传输路径。

同时，还需要考虑时钟信号的频率、相位和抖动等特性。

希望本文对时钟原理图有所帮助，谢谢阅读！。

电子钟的工作原理引言概述：电子钟是一种常见的时间显示设备，广泛应用于我们的生活中。

它通过电子技术实现时间的精确显示和报时功能。

本文将详细介绍电子钟的工作原理，包括时钟信号的产生、计时电路的设计、显示部分的工作原理以及报时功能的实现。

一、时钟信号的产生1.1 晶振器的作用晶振器是电子钟中产生时钟信号的重要组成部分。

它采用石英晶体作为振荡元件，通过电场的作用使晶体产生机械振动，从而产生稳定的频率信号。

晶振器的频率决定了电子钟的计时准确度。

1.2 晶振器的工作原理晶振器由晶体谐振器和放大电路组成。

晶体谐振器将晶体的机械振动转化为电信号，放大电路对信号进行放大和整形，使其达到适合电子钟电路工作的电平和频率。

晶振器的输出信号可作为电子钟的基准时钟信号。

1.3 晶振器的选用晶振器的选用应根据电子钟的要求来确定，包括频率稳定度、温度特性、功耗等因素。

常见的晶振器有石英晶振、陶瓷晶振等，根据具体需求选择合适的晶振器对于电子钟的准确性和稳定性至关重要。

二、计时电路的设计2.1 时钟分频电路时钟分频电路用于将基准时钟信号分频为电子钟所需的计时信号。

通过合理的分频比例，可以实现秒、分、时等不同精度的计时功能。

时钟分频电路常采用计数器和触发器等组合逻辑电路实现。

2.2 计数器的作用计数器是电子钟中实现计时功能的核心部件。

它接收时钟信号，并将计数值递增或递减，从而实现时间的计时功能。

计数器的位数决定了电子钟的显示范围，一般常见的是4位、6位或8位计数器。

2.3 时钟校正电路时钟校正电路用于校正电子钟的计时准确度。

通过与标准时间信号进行比较，可以对计数器的计时误差进行修正。

常见的校正方式有手动校正和自动校正两种，手动校正需要人工干预，而自动校正则通过电路自动实现。

三、显示部分的工作原理3.1 数码管的原理数码管是电子钟中常用的显示元件，它由多个发光二极管组成，可以显示数字和部分字母。

数码管通过控制发光二极管的亮灭来显示不同的数字和字符。

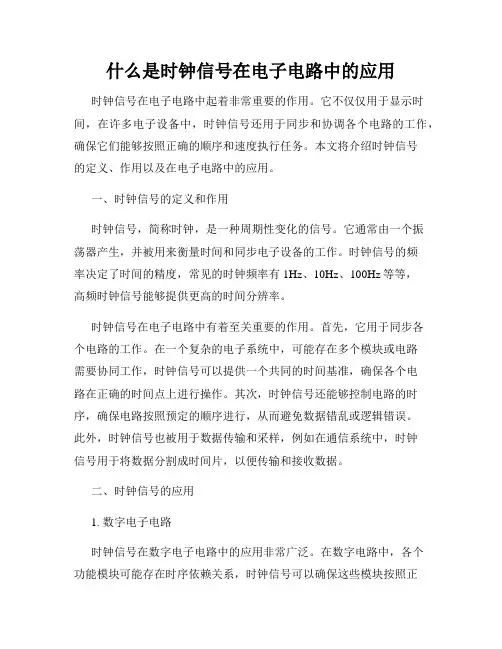

什么是时钟信号在电子电路中的应用时钟信号在电子电路中起着非常重要的作用。

它不仅仅用于显示时间，在许多电子设备中，时钟信号还用于同步和协调各个电路的工作，确保它们能够按照正确的顺序和速度执行任务。

本文将介绍时钟信号的定义、作用以及在电子电路中的应用。

一、时钟信号的定义和作用时钟信号，简称时钟，是一种周期性变化的信号。

它通常由一个振荡器产生，并被用来衡量时间和同步电子设备的工作。

时钟信号的频率决定了时间的精度，常见的时钟频率有1Hz、10Hz、100Hz等等，高频时钟信号能够提供更高的时间分辨率。

时钟信号在电子电路中有着至关重要的作用。

首先，它用于同步各个电路的工作。

在一个复杂的电子系统中，可能存在多个模块或电路需要协同工作，时钟信号可以提供一个共同的时间基准，确保各个电路在正确的时间点上进行操作。

其次，时钟信号还能够控制电路的时序，确保电路按照预定的顺序进行，从而避免数据错乱或逻辑错误。

此外，时钟信号也被用于数据传输和采样，例如在通信系统中，时钟信号用于将数据分割成时间片，以便传输和接收数据。

二、时钟信号的应用1. 数字电子电路时钟信号在数字电子电路中的应用非常广泛。

在数字电路中，各个功能模块可能存在时序依赖关系，时钟信号可以确保这些模块按照正确的顺序和速度进行操作。

例如，在CPU（中央处理器）中，时钟信号用于同步指令的执行和数据的读写，确保操作的准确性和稳定性。

在存储器中，时钟信号用于控制数据的读写和存储。

此外，时钟信号还广泛应用于数字系统中的时序逻辑电路，例如计数器、时序控制器等。

2. 通信系统时钟信号在通信系统中也起着至关重要的作用。

在数字通信系统中，时钟信号用于同步发送和接收数据的时钟。

它确保数据能够准确地在发送和接收端进行采样，从而保证数据的完整性和可靠性。

在光纤通信系统中，时钟信号还用于对光信号进行调制和解调，确保数据的传输速率和同步性。

3. 视频和音频设备在视频和音频设备中，时钟信号也发挥着重要的作用。

时钟信号产生与分配电路的设计与实现时钟信号是数字电路中必不可少的元件，它用于同步各个部件的运行时间。

在现代技术中，时钟信号产生与分配电路的设计与实现是一个关键的挑战。

本文将就这一话题展开讨论，旨在探索时钟信号的原理、设计以及实现过程。

一、时钟信号的基本原理1.1 时钟信号的定义时钟信号是一种周期性的电子信号，用于同步数字电路中各个部件的操作时间。

它是一种频率稳定且精确的信号，用于控制计算机、通信系统和其他数字电路中的数据传输和处理过程。

1.2 时钟信号的产生方式时钟信号可以通过多种方式产生，最常见的方式是使用石英晶体振荡器。

石英晶体振荡器基于晶体的振荡特性，能够产生高稳定性和精确频率的时钟信号。

此外，还可以使用LC谐振电路、RC振荡电路以及数字锁相环等方法来生成时钟信号。

1.3 时钟信号的特点时钟信号具有以下几个主要特点：（1）频率稳定：时钟信号的频率应具有高度稳定性，以确保各个部件的同步操作。

（2）精确性：时钟信号应具备较高的精确性，能够达到要求的时钟精度。

（3）均匀性：时钟信号应保持均匀的时间分布，以确保各个部件执行任务的一致性。

二、时钟信号产生电路的设计2.1 振荡电路的设计振荡电路是产生时钟信号的核心组成部分，其设计应考虑以下因素：（1）选择合适的振荡器类型：根据实际需求选择石英晶体振荡器、LC谐振电路或RC振荡电路等振荡器类型。

（2）稳定性与精确度的要求：根据应用场景确定时钟信号的稳定性和精确度要求，选择合适的电路参数和元器件。

（3）噪声抑制：设计时应考虑噪声抑制技术，以降低振荡电路对时钟信号稳定性的影响。

2.2 时钟信号输出电路的设计时钟信号输出电路的设计应满足以下要求：（1）输出阻抗匹配：时钟信号输出电路应与接收电路的输入阻抗匹配，以避免信号传输过程中的反射和干扰。

（2）噪声和毛刺抑制：通过合适的滤波电路和抗干扰设计，降低时钟信号输出电路的噪声和毛刺水平。

（3）电平转换：根据不同部件的电平要求，设计适当的电平转换电路，以确保时钟信号的正常传输和接收。

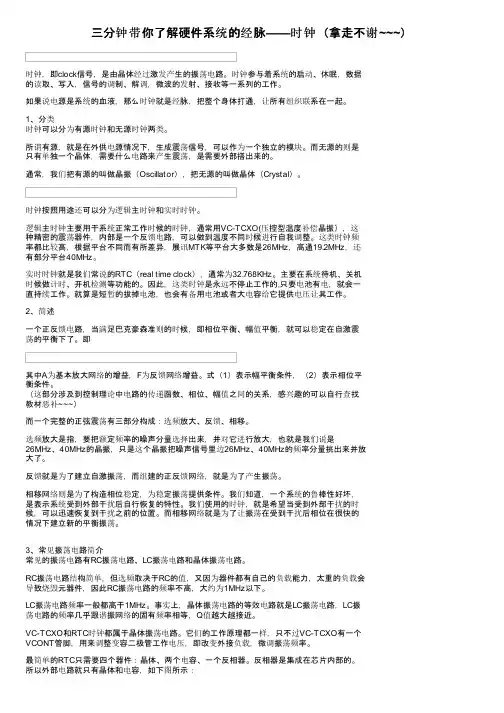

三分钟带你了解硬件系统的经脉——时钟（拿走不谢~~~）时钟，即clock信号，是由晶体经过激发产生的振荡电路。

时钟参与着系统的启动、休眠，数据的读取、写入，信号的调制、解调，微波的发射、接收等一系列的工作。

如果说电源是系统的血液，那么时钟就是经脉，把整个身体打通，让所有组织联系在一起。

1、分类时钟可以分为有源时钟和无源时钟两类。

所谓有源，就是在外供电源情况下，生成震荡信号，可以作为一个独立的模块。

而无源的则是只有单独一个晶体，需要什么电路来产生震荡，是需要外部搭出来的。

通常，我们把有源的叫做晶振（Oscillator），把无源的叫做晶体（Crystal）。

时钟按照用途还可以分为逻辑主时钟和实时时钟。

逻辑主时钟主要用于系统正常工作时候的时钟，通常用VC-TCXO(压控型温度补偿晶振），这种精密的震荡器件，内部是一个反馈电路，可以做到温度不同时候进行自我调整。

这类时钟频率都比较高，根据平台不同而有所差异，展讯MTK等平台大多数是26MHz，高通19.2MHz，还有部分平台40MHz。

实时时钟就是我们常说的RTC（real time clock），通常为32.768KHz。

主要在系统待机、关机时候做计时、开机检测等功能的。

因此，这类时钟是永远不停止工作的,只要电池有电，就会一直持续工作。

就算是短暂的拔掉电池，也会有备用电池或者大电容给它提供电压让其工作。

2、简述一个正反馈电路，当满足巴克豪森准则的时候，即相位平衡、幅值平衡，就可以稳定在自激震荡的平衡下了。

即其中A为基本放大网络的增益，F为反馈网络增益。

式（1）表示幅平衡条件，（2）表示相位平衡条件。

（这部分涉及到控制理论中电路的传递函数、相位、幅值之间的关系，感兴趣的可以自行查找教材恶补~~~）而一个完整的正弦震荡有三部分构成：选频放大、反馈、相移。

选频放大是指，要把额定频率的噪声分量选择出来，并对它进行放大，也就是我们说是26MHz、40MHz的晶振，只是这个晶振把噪声信号里边26MHz、40MHz的频率分量挑出来并放大了。

数字时钟的工作原理
数字时钟是一种通过数字显示时间的设备。

它的工作原理基于电子技术和计数原理。

下面是数字时钟的工作原理：
1. 音频信号处理：数字时钟会通过收音机或者其他方式接收到来自国家授时中心发出的准确时间信号。

这个信号是经过调制和编码处理的。

2. 信号解码：通过解码电路将接收到的时间信号转换为数字信号。

解码电路采用数字逻辑门电路，根据输入的不同的电信号状况，输出相应的电信号。

3. 计数：数字时钟中会有一个计数器电路，它接收来自解码电路的数字信号并进行计数。

计数器电路的设计可以是二进制，即通过几个存储单元分别计数0-9。

当计数达到9时，存储单元会归零并将进位信号发送到高位的计数单元。

4. 时钟控制：数字时钟还包括一个时钟电路，它通过一个稳定的时钟振荡器来提供稳定的时钟信号给计数器电路。

时钟信号控制计数器的计数速度，使其按照正确的时间间隔进行计数。

5. 数字显示：数字时钟使用数字显示器来显示时间。

常见的数字显示器有LED和LCD两种。

LED数字显示器通过控制发光二极管的亮暗显示数字，LCD数字显示器则是通过液晶屏幕来显示。

数字时钟将计数器电路的输出信号传送到数字显示器上，显示出时间。

通过以上步骤，数字时钟能够准确地计时并通过数字显示器向人们展示时间。

它具有显示清晰、精确度高的特点，适用于各种场景中的时间显示需求。

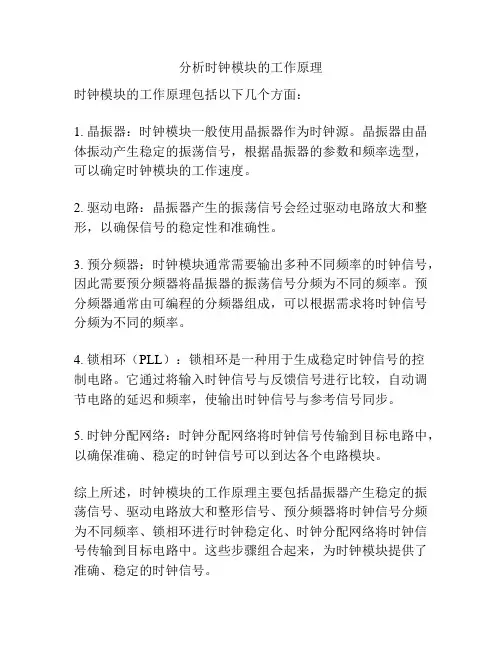

分析时钟模块的工作原理
时钟模块的工作原理包括以下几个方面：
1. 晶振器：时钟模块一般使用晶振器作为时钟源。

晶振器由晶体振动产生稳定的振荡信号，根据晶振器的参数和频率选型，可以确定时钟模块的工作速度。

2. 驱动电路：晶振器产生的振荡信号会经过驱动电路放大和整形，以确保信号的稳定性和准确性。

3. 预分频器：时钟模块通常需要输出多种不同频率的时钟信号，因此需要预分频器将晶振器的振荡信号分频为不同的频率。

预分频器通常由可编程的分频器组成，可以根据需求将时钟信号分频为不同的频率。

4. 锁相环（PLL）：锁相环是一种用于生成稳定时钟信号的控
制电路。

它通过将输入时钟信号与反馈信号进行比较，自动调节电路的延迟和频率，使输出时钟信号与参考信号同步。

5. 时钟分配网络：时钟分配网络将时钟信号传输到目标电路中，以确保准确、稳定的时钟信号可以到达各个电路模块。

综上所述，时钟模块的工作原理主要包括晶振器产生稳定的振荡信号、驱动电路放大和整形信号、预分频器将时钟信号分频为不同频率、锁相环进行时钟稳定化、时钟分配网络将时钟信号传输到目标电路中。

这些步骤组合起来，为时钟模块提供了准确、稳定的时钟信号。

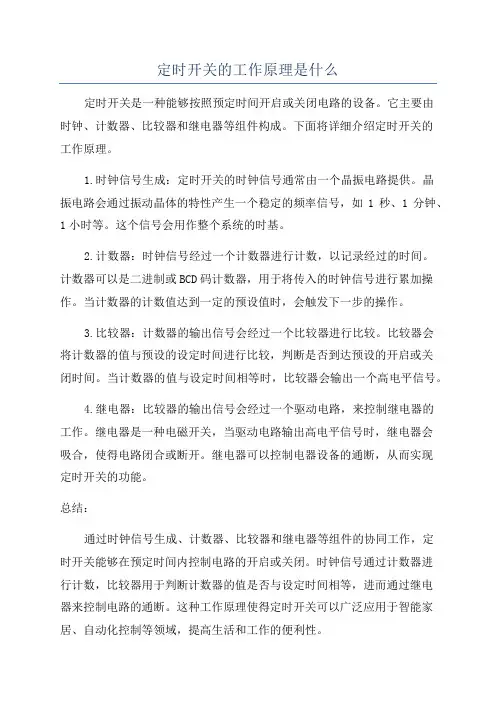

定时开关的工作原理是什么
定时开关是一种能够按照预定时间开启或关闭电路的设备。

它主要由
时钟、计数器、比较器和继电器等组件构成。

下面将详细介绍定时开关的
工作原理。

1.时钟信号生成：定时开关的时钟信号通常由一个晶振电路提供。

晶
振电路会通过振动晶体的特性产生一个稳定的频率信号，如1秒、1分钟、1小时等。

这个信号会用作整个系统的时基。

2.计数器：时钟信号经过一个计数器进行计数，以记录经过的时间。

计数器可以是二进制或BCD码计数器，用于将传入的时钟信号进行累加操作。

当计数器的计数值达到一定的预设值时，会触发下一步的操作。

3.比较器：计数器的输出信号会经过一个比较器进行比较。

比较器会
将计数器的值与预设的设定时间进行比较，判断是否到达预设的开启或关
闭时间。

当计数器的值与设定时间相等时，比较器会输出一个高电平信号。

4.继电器：比较器的输出信号会经过一个驱动电路，来控制继电器的
工作。

继电器是一种电磁开关，当驱动电路输出高电平信号时，继电器会
吸合，使得电路闭合或断开。

继电器可以控制电器设备的通断，从而实现
定时开关的功能。

总结：
通过时钟信号生成、计数器、比较器和继电器等组件的协同工作，定
时开关能够在预定时间内控制电路的开启或关闭。

时钟信号通过计数器进
行计数，比较器用于判断计数器的值是否与设定时间相等，进而通过继电
器来控制电路的通断。

这种工作原理使得定时开关可以广泛应用于智能家居、自动化控制等领域，提高生活和工作的便利性。
