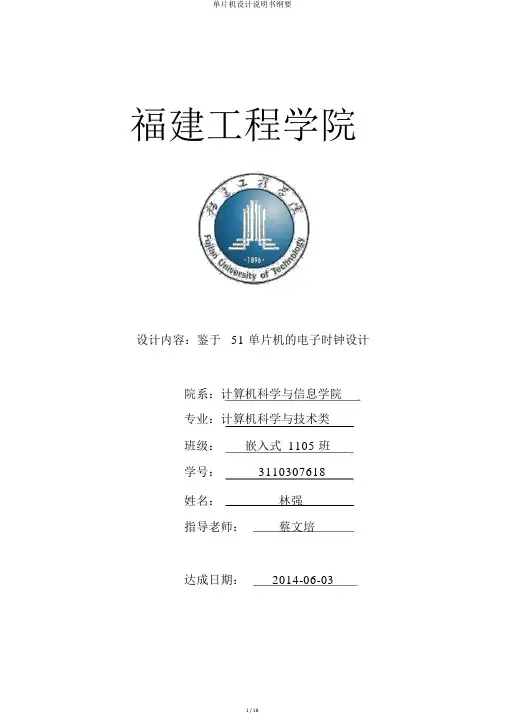

福建工程学院设计内容：基于51单片机的电子时钟设计院系：计算机科学与信息学院专业：计算机科学与技术类班级：嵌入式1105班学号：3110307618姓名：林强指导老师：蔡文培完成日期：2014-06-03摘要随时代的发展，生活节奏的加快，人们的时间观念愈来愈强；随自动化、智能化技术的发展，机电产品的智能度愈来愈高，用到时间提示、定时控制的地方变得更加广泛，因此，设计开发数字时钟具有良好的应用前景。
由于单片机成本价格低、高性能，在自动控制产品得到了广泛的应用。
本设计利用Ateml公司的AT89C51单片机对电子时钟进行开发，设计了实现所有功能的硬件电路，使用Keil C来进行代码编写和调试,通过Keil C与Proteus进行联合调试来测试最终结果。
在介绍本单片机的发展情况基础上，说明了本设计实现的功能，以及Proteus仿真实验板上的硬件情况，并对各功能进行了分析。
主要工作放在软件的编程上面，用Proteus仿真环境可以实现时间、日期、定时以及它们的设定功能，详细对软件编程以及调试进行了说明，并对计时误差进行了分析及校正。
整个实验效果良好，可以投入使用。
关键词：单片机AT89C51 电子时钟C语言目录第一章设计任务分析1.1课题背景单片机自1976年由Intel公司推出MCS-48开始，迄今已有二十多年了。
由于单片机集成度高、功能强、可靠性高、体积小、功耗低、使用方便、价格低廉等一系列优点，目前已经渗入到人们工作和生活的方方面面，单片机的应用领域已从面向工业控制、通讯、交通、智能仪表等迅速发展到家用消费产品、办公自动化、汽车电子、PC机外围以及网络通讯等广大领域。
单片机有两种基本结构：一种是在通用微型计算机中广泛采用的，程序存储器和数据存储器共用一个存储器空间的结构，称为“冯·诺依曼”（V on Neumann）结构。
另一种是将程序存储器和数据存储器截然分开，分别寻址的结构，称为“哈佛”（Harvard）结构，目前的单片机采用此种结构为多。
本文讨论的单片机多功能时钟系统的核心是目前应用极为广泛的51系列单片机，配置了外围设备，构成了一个可编程的计时定时系统，具有体积小，可靠性高，功能多等特点。
不仅能满足所需要求而且还有很多功能可供扩展，有着广泛的应用领域。
1.2课题意义在日常生活和工作中，我们常常用到定时控制，如扩印过程中的曝光定时等。
早期常用的一些时间控制单元都使用模拟电路设计制作的，其定时准确性和重复精度都不是很理想，现在基本上都是基于数字技术的新一代产品，随着单片机性价比的不断提高，新一代产品的应用也越来越广泛。
大则可以构成复杂的工业过程控制系统，完成复杂的控制功能；小则可以用于家电控制，甚至可以用于儿童电子玩具。
它功能强大、体积小、质量轻、灵活好用，配以适当的接口芯片，可以构成各种各样、功能各异的微电子产品。
随着电子技术的飞速发展，家用电器和办公电子设备逐渐增多，不同的设备都有自己的控制器，使用起来很不方便。
这些具有人们所需要的智能化特性的产品减轻了人的劳动，扩大了数字化的范围，为家庭数字化提供了可能。
根据这种实际情况，设计了一个单片机多功能时钟系统，它有基本的时间功能，还有定时功能，既可作为闹铃，也可扩展为定时对家电等电气产品的自动控制，可以避免多种控制器的混淆，利用一个控制器对多路电器进行控制；可增加温度传感器，进行实时温度显示，进一步扩展为利用不同的温度某些电气产品进行自动控制；也可增加湿度传感器，进行实时湿度显示，以便对湿度进行控制，方便人们的生活。
1.3本章小结本章主要介绍了课题背景、设计任务和课题意义，对单片机的优点及结构作了简要叙述，也对本系统的应用及概况进行了说明。
第二章系统功能及操作2.1 系统功能的确定本系统有显示时间、日期和设定闹铃功能，并且可以对时间、日期进行设定。
闹铃提示使用屏显提示方式。
2.2 系统操作设置本系统的按键是4x4键盘，可以输入0~9 ，设置闹铃、取消、确定、设置时间、设置日期。
具体按键码如下：0x11 →数字’1’0x12 →数字’2’0x14 →数字’3’0x18 →设置闹铃0x21 →数字’4’0x22 →数字’5’0x24 →数字’6’0x28 →设置时间0x41 →数字’7’0x42 →数字’8’0x44 →数字’9’0x48 →日期设置0x81 →取消0x82 →数字’0’0x84 →设置闹铃标志0x88 →确定2.3 本章小结本章主要对本系统的基本功能和操作进行了详细说明。
第三章 系统硬件设计3.1仿真电路板的原理图3.2功能电路分析3.2.1时钟电路仿真电路的时钟振荡源电路如图所示。
其中 为12MHz 的晶振，改变两电容CB 的值即可对此晶振频率进行调节。
该电路提供单片机工作所需的振荡频率，计算定时器初值即需此晶振频率，在通信时也需知道晶振频率，以对波特率进行计算。
时钟电路 复位电路LCD 电路 键盘电路3.2.2 复合复位电路如图所示为实验板的复合复位电路，当RESET 信号为低电平时，仿真电路为工作状态，当RESET信号为高电平时，仿真电路为复位。
这是上电复位和按钮复位的结合体。
3.2.3 LCD显示电路如图所示，本电路中使用的是LCD1602 ，D0~D7双向数据端接51单片机的P0口，RS，RW，E分别接P2.0~P2.2，由于P0口没有上拉电阻所以要连接一个9针排阻，起到加大驱动电流，提高稳定性的作用。
3.2.4 键盘电路如图键盘是4x4 的16键的行列式键盘，行接P1口高4位，列接P1口的低4位。
3.3本章小结本章主要对芯片作了介绍，对其内存单元作了详细说明，并对系统硬件的结构框图和各功能电路作了说明，以及这些电路在本设计中的用途。
第四章系统软件设计4.1 计时时钟实现的基本方法时钟的最小计数单位是秒，AT89C51晶振频率为12M，机器周期为1M，那么机器一周期时间为1/f=1/1M=1微秒。
使用定时器0的方式2，定时器的最大计数时间为256微秒，想要以1秒闪烁，则TH0 = 6，TL0 = 6，每次计数都是记(256-6=250)微秒，中断次数1秒除以250微秒等于4000次。
以此循环实现1s计数。
4.2 实现时钟程序设计步骤系统采用模块化结构，主程序只需调用各个子程序模块就能实现相应功能。
其模块结构如下图：4.2.1主程序模块设计4.2.2 计时子程序模块说明当T0中断时，count设为4000次，即满足4000次中断后在中断服务程序里调用时间更新函数TimeUpdate（），秒满60，秒清零，分加1，分满60，时加1，时满24，调用星期计算函数，日加1，并更新相应的星期。
4.2.3 显示模块说明显示部分主要是对lcd1602的特性操作，lcd1602初始化设置为5x7点阵。
利用其CGDRM 写数据来实现显示时间、日期、闹铃标志。
CGRAM初始值为0x40。
其中日期（年、月、日）和闹铃标志的显示是使用如下数组来实现：ring_buf[]={0x0a,0x15,0x0a,0x11,0x0a,0x04,0x0e,0x00};//闹铃nin[]= {0x08,0x0f,0x12,0x0f,0x0a,0x1f,0x02,0x02};// "年"yue[]= {0x0f,0x09,0x0f,0x09,0x0f,0x09,0x0b,0x11};// "月"ri[] = {0x0F,0x09,0x09,0x0F,0x09,0x09,0x0F,0x00};// "日"4.2.4 键盘扫描模块说明键盘采用4x4的行列式键盘，行线读取P1口高4位信号，列线读取P1口的低4位信号，通过软件延时方法消除抖动，延时时间10ms。
4.2.5 时钟、闹铃设定模块说明当设定时间时，断开T0中断，秒单元清0，进入时、分单元设定。
设定好后重装T0初值，开T0中断。
如下图所示：4.2.6 日期设定模块说明日期设定与时间设定类似，除了对输入的控制，还有增加了对星期的更新步骤。
4.3本章小结本章主要对软件实现的功能进行说明，包括软件流程图，软件的参数就算和原理说明。
第5章调试结果及PCB图的设计5.1 调试及结果5.1.1 调试过程该时钟程序的功能模块先后实现的顺序为：主程序→时间模块→显示模块→键盘模块→时间设定及其显示模块→日期及其显示模块→日期设定及其显示模块→定时及其显示模块→定时设定及其显示模块。
每完成一个模块就与前一个已完成的模块结合起来调试，直至实现相应功能，再编写下一模块程序。
在与主程序衔接时，主程序和各子程序也需作相应的改动，以便与子程序更好的衔接，特别是显示子程序需作较大改动，以便对不同内容进行显示。
5.1.2 调试遇到的问题调试过程还是有困难的，首先是程序定义的unsigned char 数组出问题，问题如下：*** ERROR L107: ADDRESS SPACE OVERFLOWSPACE: DA TASEGMENT: ?DT?USART_READWRITELENGTH: 007AH上网查了下，找到了具体的原因和解决方法如下：说明data空间已经不够用，原因是可能有好多函数，而函数内部的局部变量又没有定义其空间，这种情况下，系统会将变量分配到你在Otions for Target 对话框里的设置的空间。
如果你在下图所示中的Memory Model 里设置成Small:variables in DATA,则DATA 空间很快便用完，导致data空间不够用。
解决的办法有三种，一是通过更改Memory Model 设置，可以设置成pdata或xdata，以便有足够大的空间，但这又带来新的问题，程序运行速度减慢，而且code代码也会加大，因为如果一个局部变量被存放在了xdata空间，汇编语言访问xdata空间的代码大小要比访问data空间的代码大，变量一旦很多，程序的代码也会逐渐增大；二是根据自己的要求设置变量的空间。
所以这涉及到代码优化的问题，遇到具体问题时，在运行速度和代码大小之间取得适合自己的情况；第三种，即目前使用的是将unsigned char 改为unchar code ,由于unchar code 将数据保存到c51的4k字节的Flash 中，导致运行的时候才将数据写入RAM所以速度稍微慢些，不过肉眼看不出来区别。
其次，因为刚接触LCD1602，对其特性没有完全掌握，刚开始让其显示自定义中文字符年、月、日和闹铃标志出现了严重的错误，具体是在向LCD1602写数据时出现的：要从CGRAM中读出数据在1602上显示，搞了半天发现CGRAM里的地址和DDRAM里的地址有上面的转换关系，所以解决方法是(address&=0x3f)/0x08 这样作为写入数据的参数才能正确被LCD1602显示。
