齿轮加工工艺

齿轮轴的加工工艺步骤一、引言在机械制造领域中，齿轮轴是一种重要的零部件，它通常用于传动系统中的齿轮装置。

在齿轮轴的加工过程中，需要进行多个步骤，包括铣削、车削、磨削等工艺。

本文将对齿轮轴的加工工艺步骤进行详细的探讨。

二、铣削加工铣削是齿轮轴加工的第一步，主要用于将齿轮轴的表面进行平整和平行处理。

具体的步骤如下：1. 准备工作•确定齿轮轴的加工尺寸和精度要求•选择适当的铣刀和切削参数•检查铣床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在铣床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整刀具位置•将铣刀移动到离工件表面一定距离的位置•通过刀具的上下调整，确定适当的铣削深度4. 开始铣削•打开铣床的电源，启动铣床•调整进给速度和切削速度，开始进行铣削•按照预定的路径沿着齿轮轴的轴向进行铣削三、车削加工车削是齿轮轴加工的第二步，主要用于将齿轮轴的外径和内孔进行加工。

具体的步骤如下：1. 准备工作•确定齿轮轴的轴向和径向尺寸•选择适当的车刀和车削参数•检查车床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在车床的工作台上•使用合适的夹具保证齿轮轴的夹紧稳固3. 调整刀具位置•将车刀移动到离工件表面一定距离的位置•调整刀具的高度和偏置，确保刀具与齿轮轴的表面接触4. 开始车削•打开车床的电源，启动车床•调整进给速度和切削速度，开始进行车削•沿着齿轮轴的轴向和径向进行车削，实现所需的外径和内孔尺寸四、磨削加工磨削是齿轮轴加工的最后一步，主要用于提高齿轮轴的表面质量和精度。

具体的步骤如下：1. 准备工作•确定齿轮轴的磨削要求和精度要求•选择适当的砂轮和砂轮参数•检查磨床的砂轮和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在磨床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整磨削参数•调整磨床的进给速度和切削速度•通过调整砂轮的位置和偏置，确定适当的磨削深度和砂轮与齿轮轴的接触位置4. 开始磨削•打开磨床的电源，启动磨床•沿着齿轮轴的轴向和径向进行磨削，实现所需的表面质量和精度要求五、总结通过铣削、车削和磨削等工艺步骤，齿轮轴可以得到满足要求的加工结果。

齿轮的加工工艺过程
嘿，朋友们！今天咱们来聊聊齿轮的加工工艺过程，这可有意思啦！
你知道吗，齿轮这小家伙，别看它个头不大，作用可大着呢！要把它制造出来，那可得经过一系列精细又有趣的步骤。

选好材料后，就得给它“整形”啦。

通过锻造或者铸造，让它大致有个齿轮的样子。

这就好比给小朋友捏橡皮泥，先捏个大概的形状出来。

然后呢，就是滚齿或者插齿啦。

这就像是给齿轮“雕刻”出牙齿，让它能够准确地转动和咬合。

这可是个精细活，稍微有点偏差都不行。

再之后，还有热处理。

这就像是给齿轮“锻炼身体”，让它变得更结实、更耐用。

经过热处理的齿轮，就像是经过锻炼的运动员，更有力量啦！
然后呀，还有磨削加工。

这就像是给齿轮“化妆”，让它的表面更加光滑，转动起来更顺畅。

还有一系列的检验和测试。

这就像是给齿轮“考试”，看看它是不是合格，能不能胜任工作。

你看，制造一个小小的齿轮，居然有这么多步骤，是不是很神奇？每一个步骤都需要师傅们的精心操作和严格把关，这样才能做出高质量的齿轮。

所以呀，别小看这小小的齿轮，它背后可是凝聚了好多人的心血和智慧呢！怎么样，朋友们，现在是不是对齿轮的加工工艺过程有了更清楚的了解啦？。

铣齿机
用于加工各种类型的齿轮 ，包括直齿、斜齿和人字 齿。
刀具
滚刀
用于切削齿轮的齿槽。
插刀
用于切削直齿和斜齿圆柱齿轮。
铣刀
根据齿轮类型选择不同种类的铣刀。
量具与测量设备
千分尺
用于测量齿轮的尺寸精度和形位公差 。
杠杆表
光学显微镜
用于检测齿轮表面粗糙度和微观缺陷 。
用于测量齿轮的跳动量和齿距偏差。
03 齿轮齿形加工工艺方法
铣齿工艺
总结词
高效加工大型齿轮
详细描述
铣齿工艺是一种通过铣刀在齿轮毛坯上切削，形成齿形的加工方法。它适用于 加工大型齿轮，具有较高的生产效率和加工精度。
插齿工艺
总结词
适合加工直齿圆柱齿轮
详细描述
插齿工艺是利用插齿刀在齿轮毛坯上切削，形成直齿圆柱齿轮齿形的加工方法。 它具有切削速度快、加工精度高的特点，广泛应用于直齿圆柱齿轮的加工。
1.D 磨削工序同样用于提高齿轮的精度和表面光
洁度，而热处理则用于提高齿轮的硬度和抗 疲劳性能。同时，航空齿轮还需要进行一系 列的强度和疲劳试验，以确保其可靠性。
谢谢聆听
切削液的使用与管理
总结词
切削液在齿轮加工中起到冷却、润滑和清洗的作用，对提高加工质量和效率具有重要意 义。
详细描述
切削液的使用和管理需要注意以下几点：首先，要选择合适的切削液品种和浓度，以满 足加工要求；其次，要定期更换切削液，保持切削液的清洁度和浓度；最后，要采用一 些先进的切削液管理技术，如切削液过滤技术、切削液回收利用技术等，提高切削液的
磨削工序同样用于提高 齿轮的精度和表面光洁 度，而热处理则用于提 高齿轮的硬度和抗疲劳 性能。
航空齿轮加工工艺实例

第8章 齿轮加工技术


8.1 8.2 8.3 8.4
齿轮加工原理 齿轮加工工艺及方法 齿轮的测量 圆柱齿轮的机械加工工艺过程及工 艺分析
结束
8.1 齿轮加工原理


8.1.1 常见齿轮的种类
齿轮在切削加工时，工件和刀具按一定规律运动，利用
刀具切削刃对工件毛坯的切削作用，切除毛坯上多余的金属， 而得到所要求的表面形状。常用的齿轮有圆柱齿轮，圆锥齿 轮及蜗杆蜗轮等，而以圆柱齿轮应用最广。齿轮齿面的表面 形状有渐开线表面，摆线表面，圆弧表面等，渐开线表面齿 轮是最常用的齿轮，它能方便地在机床上加工出来，图8-1为 常见齿轮种类。
上一页 下一页 返回


补充：热轧

热轧就是在高于合金再结晶温度的温度中使其软 化后用压轮把材料压成薄片或钢坯的横截面，使 材料形变，但材料物理性质并无变化。
补充：冷轧

冷轧是对已经过热轧、除麻点除氧化工序的材料在 低于合金再结晶温度的温度中用压轮进一步碾压材 料以让材料有再结晶的过程。经过反覆的冷压－－ 再结晶－－退火－－冷压（反覆2～3次）过程， 材料里的金属发生分子级别的改变（再结晶），形 成的合金物理性质发生改变。


上一页 下一页 返回
图8-8 直齿圆柱齿轮的铣削
返回
8.2 齿轮加工工艺及方法





3)铣刀的选择。根据齿轮模数、压力角、齿轮齿数选择正确 铣刀。 4)分度计算与调整。据齿轮齿数选择合适的分度方法，计算 后进行有关调整。 5)确定合理铣削用量及切削液。按照切削用量选择原则，考 虑齿轮铣刀是铲齿成型铣刀，所选铣削速度应比普通铣刀略 低。为了保证齿轮加工质量和铣刀耐用度，可采用乳化液、 轻柴油等切削液。 6)对中心 对刀是使铣刀廓形的对称平面通过齿坯轴线。如偏 离标准中心，铣出的齿形将向一边倾斜，严重影响齿轮质量， 常用的方法有试切法，划线法。 7)铣削。

齿轮磨削加工工艺
一、前期准备
1.确定齿轮的材质和规格。

2.根据齿轮的参数计算出齿轮的模数、齿数和压力角等参数。

3.选择合适的磨削机床和磨削工具。

二、磨削前处理
1.清洗齿轮表面，去除表面油污和铁锈等杂质。

2.检查齿轮的硬度和精度是否符合要求，如不符合要求则进行退火或其他处理。

3.在磨削前对齿轮进行测量，确定其实际尺寸和形状。

三、粗磨加工
1.安装好磨削机床和磨削工具，调整好刀具位置和切入角度等参数。

2.将齿轮安装到机床上，并进行对中调整，使其与刀具保持一定的距离。

3.开始进行粗磨加工，采用分段式进给方式进行加工，每段进给深度不宜过大。

四、半精密磨削
1.在完成粗磨后，对齿轮进行半精密磨削，采用同样的分段式进给方式进行加工。

2.为了保证加工质量，需要对磨削机床和磨削工具进行定期检查和维护。

3.在半精密磨削过程中，需要注意控制切削速度、进给速度和切削深度等参数，以确保加工精度。

五、精密磨削
1.在完成半精密磨削后，进行最后的精密磨削。

此时需要采用更加细致的进给方式和切入角度等参数。

2.为了保证加工质量，需要对磨削机床和磨削工具进行更加细致的检查和维护。

3.在精密磨削过程中，需要采用更加严格的控制方法来控制切割参数，以确保齿轮的最终形态、尺寸和表面质量。

六、后处理
1.完成齿轮的精密磨削后，需要对其表面进行清洗，并去除可能存在的毛刺和其他杂质。

2.对齿轮进行测量，并与原始设计要求进行比较，以确保其符合要求。

3.最后将齿轮包装好，并妥善保存。

齿轮加工工艺过程
齿轮加工工艺过程
早在18世纪，人们就开始研究和应用齿轮的加工工艺，作为一种圆柱
形或者直接形状的机械实体元件，齿轮发挥着重要的作用。

由于它的
优势，齿轮的应用在各个领域得到了广泛的使用，如机械传动、减速机、汽车发动机等。

随着技术的发展，齿轮的加工工艺也不断优化和
改进，其处理要求也越来越严格。

齿轮加工工艺过程大致分为三部分：切削加工、热处理加工和精加工。

首先，为了获得所需形状和尺寸，齿轮机械加工要进行切削加工。

通
过铣削或神庭切削等方法，可以在短时间内获得理想齿轮，并且能够
满足高精度和耐久性要求。

其次，为了提高齿轮的质量，要进行热处
理加工。

通过火焰热处理、淬火、回火等方法可以改善齿轮的硬度、
强度和耐磨性，使齿轮获得更好的特性和性能。

最后，要进行精加工，包括磨削、抛光、打磨等，使齿轮获得较 的表面质量和精度，以满
足制造要求。

齿轮的加工工艺过程具有一定的复杂性。

切削加工要求生产过程快捷
准确，热处理要求一定的技术熟练度，而精加工要确保齿轮在使用中
具有良好的特性性能。

在所有的加工过程中，需要使用到不同的加工
工具，以及正确的工艺流程和操作方法，这样才能保证齿轮的质量。

总之，齿轮加工工艺过程是一个复杂而又繁琐的过程，需要在设计和
制造过程中严格遵守相关要求，保证齿轮具有良好的特性和性能，以
保证机械传动、减速器等部件寿命长久可靠。

45
检验
检验各部位尺寸和表面加工情况
50
入库
涂油入库
工种
工序内容
5
下料
根据设计要求，合理下料
10
车
用三爪卡盘夹持工件，车端面见平，钻中心孔，用尾架顶端顶住，粗车各个台阶，直径、长度均留余量2mm。
15
热
调制处理
20
钳
修研两端中心孔
25
车
双顶尖装夹，半精车各台阶。切相关退刀槽，倒角。
30
插
用插齿机，插出花键。
35
钳
修研两端中心孔
40
磨
用砂轮靠端面，磨各轴肩。
45
检验
检验各部的加工工序
序号
工种
工序内容
5
铸造
按图纸要求铸造
10
清砂
清砂处理
15
热
人工时效处理
20
涂漆
表面涂防锈漆
25
铣
在数控铣床上，讲毛坯孔定位夹紧，粗精铣各基面及轴承座结合面，并加工其上所有螺孔及定位孔。
30
钳
装配轴承座
35
钻
按要求钻孔。
40
钳
去毛刺，清洗。
1.齿轮的加工工序
序号
工序内容
5
毛坯锻造
10
正火
15
粗车外圆及端面，留余量1.5-2mm，钻镗花键底孔
20
拉花键孔
25
钳工去毛刺
30
精车外圆，端面及槽至要求
35
检验
40
插齿，留剃余量0.04-0.06mm
45
倒角
50
钳工去毛刺
55
剃齿
60
齿部高频淬火

盘类齿轮加工工艺流程学习心得
1.一般整体齿轮的加工工艺过程：
锻造——正火——粗车——半精车——滚齿——渗碳——车碳层——淬火——磨平面——精车孔——磨孔——磨齿——检验——清洗——入库。

2.组合式齿轮的加工工艺过程。

如图一所示盘类零件在机床上的加工工艺。

首先，此图分为齿圈和齿体两部分。

齿圈材料为机械性能较好的40CrMoTi碳素合金钢，轮体材料为锻造C级钢。

它的加工工艺路线是：
粗车——热处理——半精车——热套——精车——钻油孔——滚齿——热处理——磨孔——磨齿——检验——清洗——入库。

零件加工工序是：
1.在立式车床上粗车齿圈和轮体。

2.在立式车床上半精车齿圈厚度和内孔、轮体厚度和外径（保证齿圈内孔和轮体外径的过盈配合量为0.85——0.95mm）
3.热套齿圈和轮体。

4.在立式车床上精车齿圈外径和下工序的找正基准（齿圈外径两侧0.2——0.3mm）。

5.在CW61100车床上精车轮体内孔、端面、切槽、齿圈两端面，车出油槽达到工艺文件的要求。

三、齿坯车削加工采用的切削参数
在上述加工工艺过程中，精车工序要达到工艺文件规定的表面。

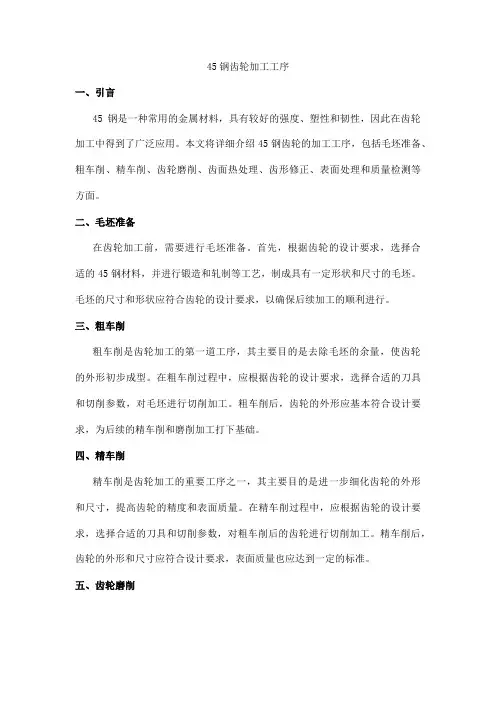

45钢齿轮加工工序一、引言45钢是一种常用的金属材料，具有较好的强度、塑性和韧性，因此在齿轮加工中得到了广泛应用。

本文将详细介绍45钢齿轮的加工工序，包括毛坯准备、粗车削、精车削、齿轮磨削、齿面热处理、齿形修正、表面处理和质量检测等方面。

二、毛坯准备在齿轮加工前，需要进行毛坯准备。

首先，根据齿轮的设计要求，选择合适的45钢材料，并进行锻造和轧制等工艺，制成具有一定形状和尺寸的毛坯。

毛坯的尺寸和形状应符合齿轮的设计要求，以确保后续加工的顺利进行。

三、粗车削粗车削是齿轮加工的第一道工序，其主要目的是去除毛坯的余量，使齿轮的外形初步成型。

在粗车削过程中，应根据齿轮的设计要求，选择合适的刀具和切削参数，对毛坯进行切削加工。

粗车削后，齿轮的外形应基本符合设计要求，为后续的精车削和磨削加工打下基础。

四、精车削精车削是齿轮加工的重要工序之一，其主要目的是进一步细化齿轮的外形和尺寸，提高齿轮的精度和表面质量。

在精车削过程中，应根据齿轮的设计要求，选择合适的刀具和切削参数，对粗车削后的齿轮进行切削加工。

精车削后，齿轮的外形和尺寸应符合设计要求，表面质量也应达到一定的标准。

五、齿轮磨削齿轮磨削是提高齿轮精度和表面质量的重要工序。

在磨削过程中，应选择合适的砂轮和磨削参数，对精车削后的齿轮进行磨削加工。

通过磨削加工，可以进一步细化齿轮的外形和尺寸，提高齿轮的精度和表面质量。

同时，磨削还能够去除齿轮表面的划痕、毛刺等缺陷，提高齿轮的外观质量。

六、齿面热处理齿面热处理是提高齿轮硬度和耐磨性的重要工序。

在热处理过程中，应选择合适的加热方式和加热温度，对齿轮进行加热处理。

通过热处理，可以改变齿轮表面的组织结构，提高其硬度和耐磨性。

同时，热处理还能够消除齿轮内部的应力，提高其稳定性和可靠性。

七、齿形修正齿形修正是在齿轮加工过程中对齿形进行微调的重要工序。

在修正过程中，应选择合适的修正工具和方法，对齿形进行微调。

通过修正处理，可以进一步改善齿轮的啮合性能和提高其使用寿命。

齿轮的生产过程一．齿轮的主要加工面1.齿轮的主要加工表面有齿面和齿轮基准表面，后者包括带孔齿轮的基准孔、切齿加工时的安装端面，以及用以找正齿坯位置或测量齿厚时用作测量基准的齿顶圆柱面。

2．齿轮的材料和毛坯常用的齿轮材料有15 钢、 45 钢等碳素结构钢；速度高、受力大、精度高的齿轮常用合金结构钢，如20Cr， 40Cr， 38CrMoAl，20CrMnTiA等。

齿轮的毛坯决定于齿轮的材料、结构形状、尺寸规格、使用条件及生产批量等因素，常用的有棒料、锻造毛坯、铸钢或铸铁毛坯等。

二、直齿圆柱齿轮的主要技术要求，1．齿轮精度和齿侧间隙GBl0095 《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12 个精度等级。

其中， 1～2 级为超精密等级； 3— 5 级为高精度等级； 6～8 级为中等精度等级； 9～12 级为低精度等级。

用切齿工艺方法加工、机械中普遍应用的等级为7 级。

按照齿轮各项误差的特性及它们对传动性能的主要影响，齿轮的各项公差和极限偏差分为三个公差组 ( 表 13—4) 。

根据齿轮使用要求不同，各公差组可以选用不同的精度等级。

齿轮副的侧隙是指齿轮副啮合时，两非工作齿面沿法线方向的距离 ( 即法向侧隙 ) ，侧隙用以保证齿轮副的正常工作。

加工齿轮时，用齿厚的极限偏差来控制和保证齿轮副侧隙的大小。

2．齿轮基准表面的精度齿轮基准表面的尺寸误差和形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095 附录中对齿坯公差作了相应规定。

对于精度等级为 6～8 级的齿轮，带孔齿轮基准孔的尺寸公差和形状公差为IT6-IT7 ，用作测量基准的齿顶圆直径公差为IT8 ；基准面的径向和端面圆跳动公差，在 11-22 μm之间 ( 分度圆直径不大于 400mm的中小齿轮 ) 。

3．表面粗糙度齿轮齿面及齿坯基准面的表面粗糙度，对齿轮的寿命、传动中的噪声有一定的影响。

6～8 级精度的齿轮，齿面表面粗糙度 Ra 值一般为 0．8—3．2μ m，基准孔为 0．8—1．6 μm，基准轴颈为 0．4—1．6μm，基准端面为 1．6～ 3． 2μ m，齿顶圆柱面为 3．2μm。

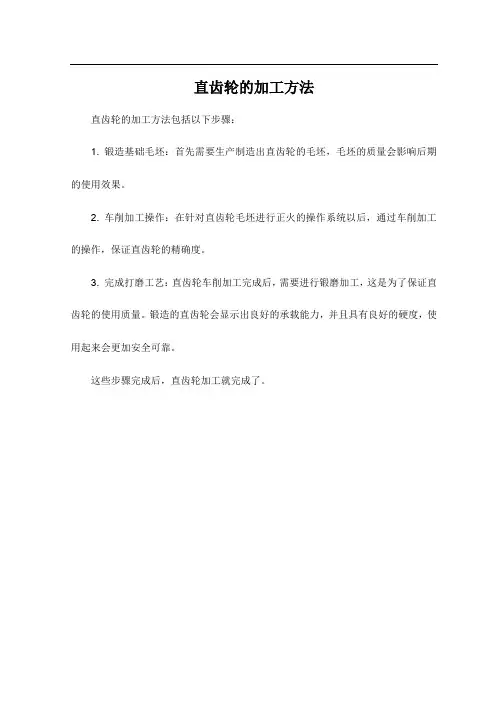

直齿轮的加工方法
直齿轮的加工方法包括以下步骤：
1. 锻造基础毛坯：首先需要生产制造出直齿轮的毛坯，毛坯的质量会影响后期的使用效果。

2. 车削加工操作：在针对直齿轮毛坯进行正火的操作系统以后，通过车削加工的操作，保证直齿轮的精确度。

3. 完成打磨工艺：直齿轮车削加工完成后，需要进行锻磨加工，这是为了保证直齿轮的使用质量。

锻造的直齿轮会显示出良好的承载能力，并且具有良好的硬度，使用起来会更加安全可靠。

这些步骤完成后，直齿轮加工就完成了。

齿轮轴的加工工艺步骤
一、前期准备
齿轮轴是一种重要的机械零件，其加工工艺需要进行严密的前期准备。

首先，需要确定齿轮轴的材质和规格。

其次，需要了解齿轮轴的设计
图纸和加工要求。

最后，需要准备好各种加工设备和工具。

二、车削加工
1.粗车
首先，在车床上将齿轮轴的原材料进行粗车，使其外形尺寸达到设计
要求。

2.细车
接下来，在车床上对齿轮轴进行细车，使其表面光滑度达到设计要求。

三、铣削加工
1.铣平端面
在铣床上对齿轮轴两端进行铣削，使其两端面平行度达到设计要求。

2.铣削键槽
在铣床上对齿轮轴进行键槽的铣削，使其与配合零件相匹配。

四、热处理
1.淬火处理
将经过精密加工的齿轮轴放入淬火炉中进行淬火处理，以提高其硬度和强度。

2.回火处理
将淬火后的齿轮轴放入回火炉中进行回火处理，以降低其脆性和提高其韧性。

五、磨削加工
1.粗磨
在磨床上对齿轮轴进行粗磨，使其表面光滑度达到设计要求。

2.细磨
在磨床上对齿轮轴进行细磨，使其表面光滑度更加精细。

六、齿轮加工
1.车削齿形
在齿轮车床上对齿轮进行车削，使其齿形符合设计要求。

2.滚削齿形
在滚齿机上对齿轮进行滚削，使其齿形更加精细。

七、组装
将已经经过各种加工的零部件按照设计要求进行组装，完成整个齿轮轴的制作过程。

八、检验和调试
最后，在专业的检测设备上对制作好的齿轮轴进行检验和调试，确保其质量符合设计要求。

典型齿轮零件加工工艺分析圆柱齿轮加工工艺过程常因齿轮的结构形状、精度等级、生产批量及生产条件不同而采用不同的工艺方案。

下面列出两个精度要求不同的齿轮典型工艺过程供分析比较。

一、普通精度齿轮加工工艺分析（一）工艺过程分析图示为一双联齿轮，材料为40Cr，精度为7－6－6级，其加工工艺过程见表1。

从表中可见，齿轮加工工艺过程大致要经过如下几个阶段：毛坯热处理、齿坯加工、齿形加工、齿端加工、齿面热处理、精基准修正及齿形精加工等。

双联齿轮加工工艺过程加工的第一阶段是齿坯最初进入机械加工的阶段。

由于齿轮的传动精度主要决定于齿形精度和齿距分布均匀性，而这与切齿时采用的定位基准（孔和端面）的精度有着直接的关系，所以，这个阶段主要是为下一阶段加工齿形准备精基准，使齿的内孔和端面的精度基本达到规定的技术要求。

在这个阶段中除了加工出基准外，对于齿形以外的次要表面的加工，也应尽量在这一阶段的后期加以完成。

第二阶段是齿形的加工。

对于不需要淬火的齿轮，一般来说这个阶段也就是齿轮的最后加工阶段，经过这个阶段就应当加工出完全符合图样要求的齿轮来。

对于需要淬硬的齿轮，必须在这个阶段中加工出能满足齿形的最后精加工所要求的齿形精度，所以这个阶段的加工是保证齿轮加工精度的关键阶段。

应予以特别注意。

加工的第三阶段是热处理阶段。

在这个阶段中主要对齿面的淬火处理，使齿面达到规定的硬度要求。

加工的最后阶段是齿形的精加工阶段。

这个阶段的目的，在于修正齿轮经过淬火后所引起的齿形变形，进一步提高齿形精度和降低表面粗糙度，使之达到最终的精度要求。

在这个阶段中首先应对定位基准面（孔和端面）进行修整，因淬火以后齿轮的内孔和端面均会产生变形，如果在淬火后直接采用这样的孔和端面作为基准进行齿形精加工，是很难达到齿轮精度的要求的。

以修整过的基准面定位进行齿形精加工，可以使定位准确可靠，余量分布也比较均匀，以便达到精加工的目的。

（二）定位基准的确定定位基准的精度对齿形加工精度有直接的影响。

实习报告主动齿轮工艺流程主动齿轮工艺流程：精车1---精车2----滚齿----磨棱----剃齿——清洗——热处理——磨内孔-----清洗。

一:铸造毛坯齿轮的毛坯加工在整个齿轮加工过程中占有很重要的地位。

齿面加工和检测所用的基准必须在齿轮毛坯加工阶段加工出来，同时齿坯加工所占工时比例较大，对生产效率和齿轮加工质量都具有很大影响，余量过多将导致后续半精加工和精加工所需加工的量增多，耗时增加，降低生产效率；若余量过少，则后续加工需特别谨慎，否则将超出齿轮设计精度尺寸使得产品不合格。

毛坯为铸造件，具体形状如下图1。

图1二：精车外轮廓使其达到尺寸要求。

先夹内孔粗车外轮廓，再以外轮为基准粗车内孔，再以内孔为基准精车外轮廓，达到尺度要求。

三：精车端面使其达到尺寸要求。

以一端面为基准，粗车另一端面，再以粗车后端面为基准，粗车另一端面，再精车端面使其达到尺寸要求。

如图2。

实习报告主动齿轮工艺流程四：滚齿，滚切齿轮属于展成法，可将看作无啮合间隙的齿轮与齿条传动。

当滚齿旋转一周时，相当于齿条在法向移动一个刀齿，滚刀的连续传动，犹如一根无限长的齿条在连续移动。

当滚刀与滚齿坯间严格按照齿轮于齿条的传动比强制啮合传动时，滚刀刀齿在一系列位置上的包络线就形成了工件的渐开线齿形。

随着滚刀的垂直进给，即可滚切出所需的齿廓。

成型如下图3。

图3五：磨棱，磨棱工艺是为了倒角与去毛刺，齿轮作为重要的传动件，由于毛刺的存在，影响其外表，传动精度，再加工及装配，并且产生传动噪音，以至于使齿轮的性能可靠性，寿命和润滑效果下降，更主要是降低了齿轮的质量。

而磨棱倒角机恰是一种很好的用于齿轮去除毛刺的设备。

这一步也正是为了倒角与去毛刺，为后面的的工艺做准备。

六：剃齿，剃齿可以加工直齿和斜齿的内、外圆柱齿轮，生产效率高、加工表面光洁。

是齿轮加工的精加工部分剃齿加工原理相当于一对斜齿轮作双面无侧隙啮合的过程。

加工状态如下图4所示。

剃齿刀实质上是一个高精度的斜齿轮，在齿面上开有小槽，沿渐开线方向形成刀刃，另一个是被加工齿轮。

齿轮的锻造工艺与模具设计引言齿轮是机械传动中常用的元件之一，其起着传动力和转速的作用。

在齿轮的制造过程中，锻造工艺是常用的一种方法。

本文将介绍齿轮的锻造工艺和模具设计，包括锻造工艺的流程和模具的设计要点，旨在帮助读者了解齿轮的锻造过程以及如何设计齿轮锻造模具。

齿轮的锻造工艺1.锻造工艺的流程齿轮的锻造工艺主要包括以下几个步骤：步骤一：材料准备首先要准备好锻造齿轮所需要的材料，通常使用的材料有碳钢、合金钢等。

步骤二：预热将锻造材料进行预热，以提高其可塑性和锻造性能。

步骤三：模具设计设计合适的模具，用于锻造齿轮的形状。

步骤四：锻造操作将预热后的锻件放入模具中，进行锻造操作。

锻造操作主要是利用外力使锻件发生形状改变，以获得所需的齿轮形状。

步骤五：调质处理锻造完成后，需要进行调质处理，以提高齿轮的强度和硬度。

步骤六：机械加工最后对锻造好的齿轮进行机械加工，包括修整外形、切割齿槽等。

2.锻造工艺的优点齿轮的锻造工艺相比其他加工方法具有以下优点：•锻造工艺可以提高齿轮的强度和硬度，使其具有更好的耐久性。

•锻造工艺可以实现齿轮的批量生产，提高生产效率。

•锻造工艺可以节约材料，减少浪费。

•锻造工艺可以制造出形状复杂的齿轮，满足不同的工程需求。

3.锻造工艺的注意事项在进行齿轮的锻造工艺过程中，需要注意以下几个事项：•需要根据不同的齿轮材料选择合适的锻造温度和锻造力度，以确保锻造过程的安全性和质量。

•在设计模具时，需要考虑齿轮的形状和尺寸，以确保锻造出符合要求的齿轮。

•在锻造过程中要监控锻件的温度，避免过热或过冷导致不良的锻造质量。

•锻造完成后，需要及时进行调质处理，以提高齿轮的性能和使用寿命。

齿轮锻造模具的设计要点齿轮锻造模具的设计是齿轮锻造工艺中的重要环节，以下是齿轮锻造模具设计的要点：1.模具的材料选择齿轮锻造模具需要选择具有高温强度和耐磨性的材料，常用的材料有合金工具钢、高速钢等。

2.模具的结构设计模具的结构设计应考虑以下几个因素：•模具的开口方向要与锻造工艺相适应，以便于锻造操作的顺利进行。

齿轮加工工艺流程1.锻造制坯热模锻仍然是汽车齿轮件广泛使用的毛坯锻造工艺。

近年来，楔横轧技术在轴类加工上得到了大范围推广。

这项技术特别适合为比较复杂的阶梯轴类制坯，它不仅精度较高、后序加工余量小，而且生产效率高。

2.正火这一工艺的目的是获得适合后序齿轮切削加工的硬度和为最终热处理做组织准备，以有效减少热处理变形。

所用齿轮钢的材料通常为20CrMnTi,一般的正火由于受人员、设备和环境的影响比较大，使得工件冷却速度和冷却的均匀性难以控制，造成硬度散差大，金相组织不均匀，直接影响金属切削加工和最终热处理，使得热变形大而无规律，零件质量无法控制。

为此，采用等温正火工艺。

实践证明，采用等温正火有效改变了一般正火的弊端，产品质量稳定可靠。

3.车削加工为了满足高精度齿轮加工的定位要求，齿坯的加工全部采用数控车床，使用机械夹紧不重磨车刀，实现了在一次装夹下孔径、端面及外径加工同步完成，既保证了内孔与端面的垂直度要求，又保证了大批量齿坯生产的尺寸离散小。

从而提高了齿坯精度，确保了后序齿轮的加工质量。

另外，数控车床加工的高效率还大大减少了设备数量，经济性好。

4.滚、插齿加工齿部所用设备仍大量采用普通滚齿机和插齿机，虽然调整维护方便，但生产效率较低，若完成较大产能需要多机同时生产。

随着涂层技术的发展，滚刀、插刀刃磨后的再次涂镀非常方便地进行，经过涂镀的刀具能够明显地提高使用寿命，一般能提高90%以上，有效地减少了换刀次数和刃磨时间，效益显着。

5.剃齿径向剃齿技术以其效率高，设计齿形、齿向的修形要求易于实现等优势被广泛应用于大批量汽车齿轮生产中。

6.热处理汽车齿轮要求渗碳淬火，以保证其良好的力学性能。

对于热后不再进行磨齿加工的产品，稳定可靠的热处理设备是必不可少的。

7.磨削加工主要是对经过热处理的齿轮内孔、端面、轴的外径等部分进行精加工，以提高尺寸精度和减小形位公差。

齿轮加工工艺过程中常见问题及对策探析一、导言在机械加工行业中，齿轮是一种常见的零部件，其作用非常重要。

然而，在齿轮加工过程中，常常会遇到一些问题，比如磨损、变形、噪音等，这些问题给产品质量和生产效率带来了很大影响。

深入探讨齿轮加工工艺中的常见问题及对策对于提高齿轮加工质量有着非常重要的意义。

二、常见问题及对策1. 齿面磨削不均匀在齿轮加工过程中，齿面磨削不均匀是一个非常常见的问题。

这会导致齿轮表面粗糙，从而影响齿轮的耐磨性和传动效率。

对于这个问题，我们可以采取以下对策：- 优化磨削工艺参数，保证磨削过程中磨料与工件之间的良好接触。

- 采用高精度磨削设备和磨料，确保齿轮齿面的均匀磨削。

2. 齿轮变形齿轮在加工过程中常常会发生变形，这会导致齿轮的几何形状变化，直接影响齿轮的工作性能。

为了解决这个问题，可以采取以下对策：- 优化齿轮的热处理工艺，控制热处理过程中的变形。

- 在加工过程中采取合适的工艺措施，如预热、冷却等，减少齿轮的变形。

3. 齿轮噪音在使用过程中，齿轮常常会出现噪音问题，这会给使用者带来不便。

为了解决齿轮的噪音问题，可以采取以下对策：- 采用合理的润滑和减振措施，减少齿轮传动过程中的噪音。

- 优化齿轮的设计和加工工艺，减少齿轮的摩擦和振动。

三、总结和回顾通过本文的探讨，我们对齿轮加工工艺中常见问题及对策有了全面的了解。

在实际生产中，我们应该认真分析齿轮加工中的问题，并采取有效的对策，以提高产品质量和生产效率。

四、个人观点和理解在齿轮加工过程中，常见问题的解决不仅需要技术经验，更需要对问题的深入理解和全面分析。

只有这样，我们才能找到最适合的解决方案，提高齿轮加工质量，满足不同应用场景的需求。

通过更深入地了解齿轮加工工艺中的常见问题及对策，我们可以更好地提高产品质量和生产效率，满足客户的需求，为行业发展做出更大的贡献。

以上就是本文对于齿轮加工工艺过程中常见问题及对策的探究，希望能够对您有所帮助。
