机房消防系统讲解PPT(共 34张)
A类 不燃性
B类 难燃性
C类 可燃性
D类 易燃性
《装修防火》对机房装修材料的要求
A类材料：花岗石、大理石、水磨石、水泥制品、混凝土制品、石膏板、石灰制品、 粘土制品、玻璃、瓷砖、马赛克、钢铁、铝、铜合金等。 注意：安装在钢龙骨上燃烧性能达到 B1 级的纸面石膏板，矿棉吸声板，可作 为 A 级装修材料使用。 B1类材料：纸面石膏板、纤维石膏板、水泥刨花板、矿棉板、玻璃棉板、珍珠岩板、 难燃胶合板、难燃中密度纤维板、防火塑料装饰板、难燃双面刨花板、多彩涂料、 难燃墙纸、难燃墙布、难燃仿花岗岩装饰板、氯氧镁水泥装配式墙板、难燃玻璃钢 平板、PVC塑料护墙板、轻质高强复合墙板、阻燃模压木质复合板材、彩色阻燃人 造板、难燃玻璃钢等。地面材料：PVC塑料地板，水泥刨花板、水泥木丝板、氯丁 橡胶地板等。
机房应设置应急照明和安全出口标志灯。
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
《装修防火》对机房装修材料的要求
看图前普及几个名词
防火隔墙：建筑内防止火灾蔓延至相邻区域且耐火极限不低于规定要求 的不燃性墙体。
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
困扰我们的几个问题
《建规》对机房平面布局与平面布置的要求
《装修防火》对机房装修材料的要求 《火规》对机房报警系统的要求 《机房规范》对机房消防系统的规定
？
通过一张图的方式找到答案
主机房的顶棚、壁板（包括夹芯材料）和隔断应为不燃烧体 ，且不得采 用有机复合材料。
机房消防系统讲解
机房消防系统讲解
在如今依赖IT技术的世界中，机房消防系统是至关重要的。本教程将向您介绍 有关机房消防系统的知识。
机房消防系统的重要性
保证安全
机房内具有高度敏感和易燃 易爆的设备，就连一点火光 都可能对整个建筑造成严重 的损失和潜在的人员伤亡。
法律法规
法律法规规定机房必须安装 消防设施，保证人员和设备 安全。
防止财产损失
机房中设备成本高昂，如果 发生火灾设备受损，将对企 业造成不小的经济损失。
机房消防系统的组成部分
火灾报警系统
用于检测烟雾或火焰，当监测到 火灾时自动报警。
自动喷水系统
当报警信号发出时，设备会自动 将水送到机房内部内进行灭火。
气体灭火系统
用高压气体在极短时间内冲散机 房内的氧气，窒息火源，达到灭 火的目的。
2 消防设备失灵
- 建议实施更加严格的检测标准。
3 维护不及时
- 建议制定维护和保养计划，并严格执行。
机房消防系统的维护与保养
保养项目
• 巡检消防设备 • 固定灭火器位置 • 检查消防器材
维护项目
• 拆卸检查灭火器 • 维护灭火设备的管道和接口 • 更新系统硬件和软件
结论和总结
机房消防系统不可或缺。我们必须保护机房内的人员生命和设备，避免因 意外或火灾造成不可估量的损失。
机房消防系统的工作原理
1
侦测
火灾报警系统检测到烟雾或火焰。
2
引导
警报触发自动喷水系统或气体灭火系统，以引导人员安全撤离。
3
灭火
自动喷水系统向着机房内部洒水，或者气体灭火系统向机房内部喷射灭火剂，以 达到灭火的目的。
机房消防系统的常见问题与解方法
1 消防设备老化
- 建议定期更换系统中的老化部件。
在如今依赖IT技术的世界中，机房消防系统是至关重要的。本教程将向您介绍 有关机房消防系统的知识。
机房消防系统的重要性
保证安全
机房内具有高度敏感和易燃 易爆的设备，就连一点火光 都可能对整个建筑造成严重 的损失和潜在的人员伤亡。
法律法规
法律法规规定机房必须安装 消防设施，保证人员和设备 安全。
防止财产损失
机房中设备成本高昂，如果 发生火灾设备受损，将对企 业造成不小的经济损失。
机房消防系统的组成部分
火灾报警系统
用于检测烟雾或火焰，当监测到 火灾时自动报警。
自动喷水系统
当报警信号发出时，设备会自动 将水送到机房内部内进行灭火。
气体灭火系统
用高压气体在极短时间内冲散机 房内的氧气，窒息火源，达到灭 火的目的。
2 消防设备失灵
- 建议实施更加严格的检测标准。
3 维护不及时
- 建议制定维护和保养计划，并严格执行。
机房消防系统的维护与保养
保养项目
• 巡检消防设备 • 固定灭火器位置 • 检查消防器材
维护项目
• 拆卸检查灭火器 • 维护灭火设备的管道和接口 • 更新系统硬件和软件
结论和总结
机房消防系统不可或缺。我们必须保护机房内的人员生命和设备，避免因 意外或火灾造成不可估量的损失。
机房消防系统的工作原理
1
侦测
火灾报警系统检测到烟雾或火焰。
2
引导
警报触发自动喷水系统或气体灭火系统，以引导人员安全撤离。
3
灭火
自动喷水系统向着机房内部洒水，或者气体灭火系统向机房内部喷射灭火剂，以 达到灭火的目的。
机房消防系统的常见问题与解方法
1 消防设备老化
- 建议定期更换系统中的老化部件。
消防系统讲解课件
规 格：XHZLC35 配置要求：2个/消防箱 说 明：
防毒时间≥35分钟 1、打开盒盖，取出真空包装； 2、撕开真空包装袋，拔掉前后二个罐盖； 3、戴上头罩、拉紧头带； 4、选择路径、果断逃生；
四、消防水系统知识
消防水系统分类 主要消防水系统介绍 消防水系统管道 消防水系统组件
一、消防水系统分类
➢ 初起阶段 ➢ 发展阶段 ➢ 猛烈阶段 ➢ 下降阶段 ➢ 熄灭阶段
3、防火的基本方法
防火的所有措施都是 以防止燃烧的三个条件结 合在一起为目的。 控制可燃物 隔绝助燃物 消灭着火源
4、灭火的基本方法
隔离法：将可燃/易燃/助燃物质与火源分开。 冷却法：用水直接喷射到燃烧物体上，使温度降至
燃点以下。 窒息法：用湿棉毯、温麻袋、温棉被、干沙等不燃
当发生火灾时按下报警按
钮，消防警铃就会发出火警警 报，提醒人们发生火灾。同时， 启动消防栓水泵。
手动报警器 手动报警按钮
名 称：感温探测玻璃球喷头配置要求 ：1个/6-7平方米
使用说明：
当温度达到68度时，感温探测的玻璃管
就会自动爆裂。喷淋系统则启动消防喷淋 ，自动喷水灭火。
玻 璃
管
名 称：烟感探测器 规 格：圆锥型 配置要求：1个/50-60平方米 使用说明：
重大火灾：具有下列情形之一的，为重大为灾：死亡 三人以上；重伤十人发上；死亡、重伤十人以上；受 灾三十户以上；烧毁财物损失五万元以上。
一般火灾：不具有以上情形的燃烧事故。为一般火灾 。
7、扑救火灾的一般原则
报警早、损失少
报警应沉着冷静，及时准确:简明扼要的报出起火 部门和部位、燃烧的物质、火势大小；如果拔叫119火 警电话，还必须讲清楚起火单位名称、详细地址，报 警电话号码，同进派人到消防车可能来到的路口接应 ，并主动及时的介绍燃烧的性质和火场内部情况，以 便迅速组织扑救。
防毒时间≥35分钟 1、打开盒盖，取出真空包装； 2、撕开真空包装袋，拔掉前后二个罐盖； 3、戴上头罩、拉紧头带； 4、选择路径、果断逃生；
四、消防水系统知识
消防水系统分类 主要消防水系统介绍 消防水系统管道 消防水系统组件
一、消防水系统分类
➢ 初起阶段 ➢ 发展阶段 ➢ 猛烈阶段 ➢ 下降阶段 ➢ 熄灭阶段
3、防火的基本方法
防火的所有措施都是 以防止燃烧的三个条件结 合在一起为目的。 控制可燃物 隔绝助燃物 消灭着火源
4、灭火的基本方法
隔离法：将可燃/易燃/助燃物质与火源分开。 冷却法：用水直接喷射到燃烧物体上，使温度降至
燃点以下。 窒息法：用湿棉毯、温麻袋、温棉被、干沙等不燃
当发生火灾时按下报警按
钮，消防警铃就会发出火警警 报，提醒人们发生火灾。同时， 启动消防栓水泵。
手动报警器 手动报警按钮
名 称：感温探测玻璃球喷头配置要求 ：1个/6-7平方米
使用说明：
当温度达到68度时，感温探测的玻璃管
就会自动爆裂。喷淋系统则启动消防喷淋 ，自动喷水灭火。
玻 璃
管
名 称：烟感探测器 规 格：圆锥型 配置要求：1个/50-60平方米 使用说明：
重大火灾：具有下列情形之一的，为重大为灾：死亡 三人以上；重伤十人发上；死亡、重伤十人以上；受 灾三十户以上；烧毁财物损失五万元以上。
一般火灾：不具有以上情形的燃烧事故。为一般火灾 。
7、扑救火灾的一般原则
报警早、损失少
报警应沉着冷静，及时准确:简明扼要的报出起火 部门和部位、燃烧的物质、火势大小；如果拔叫119火 警电话，还必须讲清楚起火单位名称、详细地址，报 警电话号码，同进派人到消防车可能来到的路口接应 ，并主动及时的介绍燃烧的性质和火场内部情况，以 便迅速组织扑救。
机房消防系统
机房消防系统一、相关标准与规范数据中心防火和灭火系统设计应符合现行国家标准《数据中心设计规范》GB-2017，《建筑设计防火规范》GB ，《气体灭火系统设计规范》GB ，《细水雾灭火系统技术规范》GB 和《自动喷水灭火系统设计规范》GB 的规定。
A级数据中心的主机房宜设置气体灭火系统，也可设置细水雾灭火系统。
当A级数据中心内的电子息系统在其他数据中心内安装有承担相同功能的备份系统时，也可设置自动喷水灭火系统。
B级数据中心和C级数据中心的主机房宜设置气体灭火系统，也可设置细水雾灭火系统或自动喷水灭火系统。
总控中心等长期有人工作的区域应设置自动喷水灭火系统。
常用的气体灭火剂分为卤代烷和惰性混合气体，前者的典型代表为七氟丙烷(HFC-227ea)，后者的典型代表为IG-541。
卤代烷的灭火机理是化学反应，惰性气体灭火机理是控制氧气浓度和窒息。
气体灭火系统具有响应速度快、灭火后药剂无残留、对电子设备损伤小等特点。
气体灭火系统自动化程度高、灭火速度快，对于局部火灾有非常强的抑制作用，但由于造价高，因此应选择火灾对机房影响最大的部分设置气体灭火系统。
对于空间较大，且只有部分设备需要重点保护的房间(如变配电室)，为进一步降低工程造价，可仅对设备(如配电柜)采取局部保护措施，如可采用探火管自动灭火装置。
细水雾灭火系统的可实现灭火和控制火情的效果，具有冷却与窒息的双重作用。
实践证明，自动喷水灭火系统是非常有效的灭火手段，特别是在抑制早期火灾方面，且造价相对较低。
在北美地区普遍用于数据中心保护，也是NFPA75、NFPA76推荐的消防技术。
预作用自动喷水灭火系统和湿式自动喷水灭火系统都可用于数据中心，但采用湿式自动喷水灭火系统时，应防止漏水等事故发生。
当一个A级数据中心的数据业务可由另一个数据中心完成时，这个A级数据中心的主机房也可设置自动喷水灭火系统。
对于上述三种技术的选择，需要从安全性、可靠性、工程造价、环保及运维成本等方面综合分析。

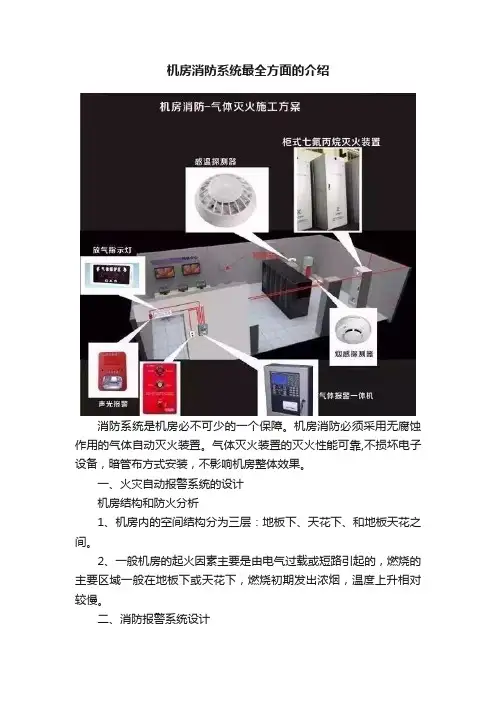

机房消防系统最全方面的介绍
机房消防系统最全方面的介绍消防系统是机房必不可少的一个保障。
机房消防必须采用无腐蚀作用的气体自动灭火装置。
气体灭火装置的灭火性能可靠,不损坏电子设备，暗管布方式安装，不影响机房整体效果。
一、火灾自动报警系统的设计机房结构和防火分析1、机房内的空间结构分为三层：地板下、天花下、和地板天花之间。
2、一般机房的起火因素主要是由电气过载或短路引起的，燃烧的主要区域一般在地板下或天花下，燃烧初期发出浓烟，温度上升相对较慢。
二、消防报警系统设计火灾探测器位置设计1、在地板下、天花下安装两种不同灵敏度的感烟探测器，既在一个感烟探测器的单位探测面积内设置二只不同灵敏度的探测器。
2、地板下安装1个感烟探测器，1个感温探测器；天花上安装1个感烟探测器，1个感温探测器。
三、消防联动系统设计1、在机房发生一路报警、二路报警及气体喷放三个阶段时其动作信号应在大楼消防控制室中反映出来，以便大楼的统一管理。
2、在与大楼原有报警设备不兼容的情况下，实现三种状态的传输，有两种方案可以实现，一种是通过大楼的弱电井放管线到大楼消防控制室，并在控制室内安装相应的状态显示屏，这种方法可以实现机房内各种动作点的状态，但在大楼灭火机房较多的情况下，大楼弱电井不一定能安置较多的管线的空间；另一种是机房的报警灭火控制器对需要送出的状态信号通过控制模块的无源触点，送到大楼附近原有的报警系统的输入模块(另增加)中，只需对大楼原有的报警系统新增加的输入模块重新编程就可实现，这种方法可省去重新排管线。
3、非消防电源及与大楼报警系统的连接等联动，空调系统与非消防电源的关闭，应在气体喷放前30S时动作，也就是报警控制器在接到两路报警信号后发出关闭空调机、灭火区域内的防火阀及非消防电源的信号。
四、消防灭火系统设计1、根据机房的特殊性，本系统采用气体灭火系统，并根据气体灭火的要求，设计系统所需的其他辅助电气设备。
2、设置一个气体紧急启动停止按钮，安装在灭火区域外墙上。
消防系统知识PPT演示课件
防专用电话： 功能：电话插孔一般设在各个楼层手动报警按钮附近，也 有的与手动报警按钮合二为一，消防报警主机接收到火警 信号后，一般由两个值班人员中的一个到达现场确认，确 认人员手里拿个电话分机，到达报警点后将分机插入电话 插孔就可以与控制室人员通话了。 重要设备的房间如消 防水泵房、消防风机房、电梯机房等一般设有与控制室的 直通电话。到这些地方去不用带电话分机，房间内直接就 设有电话分机，分机拿起来就可以与控制室通话了。
楼宇消防系统知识培训
1
高层楼宇的界定
• 根据《国家高层民用建筑设计防火规范》中规定： • 低层建筑是指高度小于或等于10米的建筑，低层
居住建筑为一层至三层。多层建筑是指高度大于 10米，小于24米的建筑，多层居住建筑为四层至 九层（其高度大于10米，小于28米）。高层建筑 是指高度大于或等于24米，高层居住建筑为九层 以上（不含九层，其高度大于或等于28米，小于 100米）。超高层建筑是指高度大于或等于100米 的建筑
它适用于剧场舞台、 观众厅、展览厅、多功能 厅、餐厅、厨房、商场、 办公室、客房、停车库及 易燃品仓库等场所。
7
室内消火栓系统
• 消火栓灭火是最基本 • 最常用的灭火方式， • 在现代化的智能大楼 • 中也少不了消火栓灭 • 火。高层楼宇的消火 • 栓系统主要部件应包 • 括水源来向（即水池 • 、大型供水站等）、 • 水泵、管网、消火栓、 • 水龙带、水龙头、报 • 警按钮等组成。
20
其它消防控制器装置
• 消防警铃： 功能：当生产现场发生事故或火灾等 紧急情况时，火灾 报警控制器送来的控制 信号启动报警电路，发出声报警 信号，完 成报警目的。
21
系统图
22
系统图
23
消防系统的基本要求
楼宇消防系统知识培训
1
高层楼宇的界定
• 根据《国家高层民用建筑设计防火规范》中规定： • 低层建筑是指高度小于或等于10米的建筑，低层
居住建筑为一层至三层。多层建筑是指高度大于 10米，小于24米的建筑，多层居住建筑为四层至 九层（其高度大于10米，小于28米）。高层建筑 是指高度大于或等于24米，高层居住建筑为九层 以上（不含九层，其高度大于或等于28米，小于 100米）。超高层建筑是指高度大于或等于100米 的建筑
它适用于剧场舞台、 观众厅、展览厅、多功能 厅、餐厅、厨房、商场、 办公室、客房、停车库及 易燃品仓库等场所。
7
室内消火栓系统
• 消火栓灭火是最基本 • 最常用的灭火方式， • 在现代化的智能大楼 • 中也少不了消火栓灭 • 火。高层楼宇的消火 • 栓系统主要部件应包 • 括水源来向（即水池 • 、大型供水站等）、 • 水泵、管网、消火栓、 • 水龙带、水龙头、报 • 警按钮等组成。
20
其它消防控制器装置
• 消防警铃： 功能：当生产现场发生事故或火灾等 紧急情况时，火灾 报警控制器送来的控制 信号启动报警电路，发出声报警 信号，完 成报警目的。
21
系统图
22
系统图
23
消防系统的基本要求
机房消防系统讲解
绿的可持续发展，为人类创造更
加安全、健康的环境。
THANKS
感谢观看
使用灭火器时，应遵循安全操 作规程，避免造成人员伤亡和
财产损失。
喷淋系统
喷淋系统是一种自动灭火系统，通过喷头向火焰喷水来扑灭火灾。 在机房中，喷淋系统通常与报警系统联动，一旦发生火灾，自动启动喷水灭火。
喷淋系统的设计应考虑到机房内的设备布局和保护需求，确保能够有效地扑灭火灾。
报警系统
01
报警系统用于及时发现 火灾并发出警报，提醒 人员及时疏散和采取灭 火措施。
用于在火灾发生时，及 时排除烟雾，防止烟雾
扩散。
防排烟系统
用于在火灾发生时，及 时排除烟雾，防止烟雾
扩散。
机房消防系统的特点
高效性
智能化
机房消防系统能够在火灾发生的早期 阶段及时发现并扑灭火源，有效降低 火灾造成的损失。
机房消防系统采用智能化的控制方式， 能够实现自动探测、自动报警、自动 灭火等功能，提高灭火效率。
可靠性
机房消防系统采用高可靠性的设备和 材料，确保在火灾发生时能够稳定运 行，有效控制火势。
机房消防系统的设计原则
01
02
03
安全性原则
机房消防系统的设计应确 保人员安全和财产安全， 采用高可靠性的设备和材 料，确保系统稳定运行。
实用性原则
机房消防系统的设计应满 足实际需要，能够适应各 种不同的火灾场景，有效 控制火势。
解决方案
检查水源是否充足，清洁管道，修复或更换故障的水泵。
06
机房消防系统的未来发展与展望
智能化消防系统的发展趋势
智能化消防系统将利用物联网、大数据、人工智能等技术，实现消防设 备的远程监控、智能预警和自动处置，提高消防安全管理和应急响应能 力。
《消防系统》PPT课件
清洁和整理消防设施
保持消防设施整洁，防止灰尘和杂物影响设备性能。
消防系统的定期保养
1 2
定期对消防设备进行全面检查
检查设备的运行状况，更换磨损部件，确保设备 性能良好。
定期对消防管道进行清洗
清除管道内的沉积物，保证消防水的畅通。
3
定期对消防报警系统进行测试
确保报警系统在紧急情况下能够准确、及时地发 出警报。
02
消防系统的分类与特点
灭火器系统
灭火器系统是一种便携式的消防设备， 用于扑灭小型火灾或控制火势。
灭火器系统的特点是操作简单、使用 方便，但仅适用于扑灭小面积的火灾。
灭火器系统通常由灭火器、灭火器架 和灭火器配件组成，可以根据不同的 火灾类型选择不同类型的灭火器。
喷水灭火系统
喷水灭火系统是一种利用水的冷 却效果来扑灭火灾的消防系统。
《消防系统》PPT课件
目录
• 消防系统概述 • 消防系统的分类与特点 • 消防系统的设计与安装 • 消防系统的维护与保养 • 消防系统的应用与案例分析
01
消防系统概述
消防系统的定义与组成
总结词
消防系统是由多个子系统组成的复杂 体系，旨在预防和应对火灾事故，保 障人员生命安全和财产安全。
详细描述
谢谢观看
和经济性。
易于维护
设计应考虑消防系统的 可维护性，方便日常维 护和保养，降低运营成
本。
适应性强
消防系统的设计应适应 各种环境和场所，满足
不同用户的需求。
消防系统的安装流程
基础施工
根据确定的安装位置，进行基 础施工，包括预埋件、预留孔 洞等。
管路连接
将各消防设备、组件之间的管 路连接起来，确保水流顺畅。
保持消防设施整洁，防止灰尘和杂物影响设备性能。
消防系统的定期保养
1 2
定期对消防设备进行全面检查
检查设备的运行状况，更换磨损部件，确保设备 性能良好。
定期对消防管道进行清洗
清除管道内的沉积物，保证消防水的畅通。
3
定期对消防报警系统进行测试
确保报警系统在紧急情况下能够准确、及时地发 出警报。
02
消防系统的分类与特点
灭火器系统
灭火器系统是一种便携式的消防设备， 用于扑灭小型火灾或控制火势。
灭火器系统的特点是操作简单、使用 方便，但仅适用于扑灭小面积的火灾。
灭火器系统通常由灭火器、灭火器架 和灭火器配件组成，可以根据不同的 火灾类型选择不同类型的灭火器。
喷水灭火系统
喷水灭火系统是一种利用水的冷 却效果来扑灭火灾的消防系统。
《消防系统》PPT课件
目录
• 消防系统概述 • 消防系统的分类与特点 • 消防系统的设计与安装 • 消防系统的维护与保养 • 消防系统的应用与案例分析
01
消防系统概述
消防系统的定义与组成
总结词
消防系统是由多个子系统组成的复杂 体系，旨在预防和应对火灾事故，保 障人员生命安全和财产安全。
详细描述
谢谢观看
和经济性。
易于维护
设计应考虑消防系统的 可维护性，方便日常维 护和保养，降低运营成
本。
适应性强
消防系统的设计应适应 各种环境和场所，满足
不同用户的需求。
消防系统的安装流程
基础施工
根据确定的安装位置，进行基 础施工，包括预埋件、预留孔 洞等。
管路连接
将各消防设备、组件之间的管 路连接起来，确保水流顺畅。
机房消防系统讲解
04
验收结果：合格、不 合格、整改后合格
5
火灾预防
消防安全管理
制定消防安全管理制度， A
明确消防安全责任人
配备消防设施和器材， C
确保消防设施完好有效
制定应急预案，确保火灾 E
发生时能够迅速有效处置
B 定期进行消防安全检查，
消除火灾隐患
D 加强消防安全培训，提高
员工消防安全意识和技能
消防设施维护
定期检查消防设 施，确保其完好 有效
1
定期更换消防器 材，如灭火器、 消防栓等
2
定期进行消防演 练，提高员工消 防意识和技能
3
定期对消防设施 进行清洁和保养， 确保其正常运行
4
消防安全培训
01
04
消防安全管理：建立消防 安全制度，定期进行消防 安全检查，消除火灾隐患
03
消防疏散演练：熟悉疏散 路线、逃生技巧等
漏电：电气设备绝缘损坏，
导致电流泄漏，产生电火 4
花或电弧
接触不良：电气设备连接
松动，导致电阻增大，发 3
热、火花或电弧
短路：电气设备绝缘损坏，
1 导致电流通过金属外壳，
产生高温、火花或电弧
过载：电气设备长时间超
2 负荷运行，导致发热、绝
缘老化、损坏
易燃易爆物品管理不善
1 易燃易爆物品种类繁多，如汽油、柴油、酒精等 2 管理不善可能导致易燃易爆物品泄漏、挥发，引发火灾、爆炸事故 3 易燃易爆物品存放不当，可能导致火灾、爆炸事故 4 易燃易爆物品使用不当，可能导致火灾、爆炸事故 5 易燃易爆物品运输不当，可能导致火灾、爆炸事故 6 易燃易爆物品处理不当，可能导致火灾、爆炸事故
2
基本知识
机房消防内容PPT课件
1、扑救木材、纸张、织物类等固体火灾时，不宜小于20min； 2、扑救通讯机房、电子计算机房等防护区火灾时，不宜小于 3min；
防护区灭火设计用量或惰化设计用量应按下式计算：
式中：W --- 防护区七氟丙烷灭火（或惰化）设计用量（Kg） C ---- 七氟丙烷灭火（或惰化）设计浓度（%） S ---- 七氟丙烷过热蒸气在101KPa和防护区最低环境温度下
8、 什么叫臭氧耗损？ 答：人造化学品破坏平流层臭氧，引起其浓度下降的过程。
第三节 火灾报警系统的组成
火灾自动报警系统是由触发器件、火灾警报装 置以及具有其它辅助功能的装置组成的火灾报 警系统。它能够在火灾初期，将燃烧产生的烟 雾、热量和光辐射等物理量，通过感温、感烟 和感光等火灾探测器变成电信号，传输到火灾 报警控制器，并同时显示出火灾发生的部位， 记录火灾发生的时间。一般火灾自动报警系统 和自动喷水灭火系统、室内消火栓系统、防排 烟系统、通风系统、空调系统、防火门、防火 卷帘、挡烟垂壁等相关设备联动，自动或手动
附录 消防知识介绍
消防的实施与督导
气体灭火系统的调试宜在系统安装完毕，以及有关 的火灾自动报警系统和开口自动关闭装置、通风机
械和防火阀等联动设备的调试完成后进行。 1.气体灭火系统调试前应具备完整的技术资料及
调试必需的其他资料.
2. 气体灭火系统的调试负责人应由专业技术人 员担任。参加调试的人员应职责明确。
几种火灾探测器介绍
光电感烟探测器也是点型探测器，它是利用起火时产生的 烟雾能够改变光的传播特性这一基本性质而研制的。根据 烟粒子对光线的吸收和散射作用。光电感烟探测器又分为 遮光型和散光型两种。 红外光束感烟探测器是线型探测器，它是对警戒范围内某 一线状窄条周围烟气参数响应的火灾探测器。它同前面两 种点型感烟探测器的主要区别在于线型感烟探测器将光束 发射器和光电接受器分为两个独立的部分，使用时分装相 对的两处，中间用光束连接起来。红外光束感烟探测器又 分为对射型和反射型两种。 感烟式火灾探测器适宜安装在发生火灾后产生烟雾较大或 容易产生阴燃的场所；它不宜安装在平时烟雾较大或通风 速度较快的场所。
防护区灭火设计用量或惰化设计用量应按下式计算：
式中：W --- 防护区七氟丙烷灭火（或惰化）设计用量（Kg） C ---- 七氟丙烷灭火（或惰化）设计浓度（%） S ---- 七氟丙烷过热蒸气在101KPa和防护区最低环境温度下
8、 什么叫臭氧耗损？ 答：人造化学品破坏平流层臭氧，引起其浓度下降的过程。
第三节 火灾报警系统的组成
火灾自动报警系统是由触发器件、火灾警报装 置以及具有其它辅助功能的装置组成的火灾报 警系统。它能够在火灾初期，将燃烧产生的烟 雾、热量和光辐射等物理量，通过感温、感烟 和感光等火灾探测器变成电信号，传输到火灾 报警控制器，并同时显示出火灾发生的部位， 记录火灾发生的时间。一般火灾自动报警系统 和自动喷水灭火系统、室内消火栓系统、防排 烟系统、通风系统、空调系统、防火门、防火 卷帘、挡烟垂壁等相关设备联动，自动或手动
附录 消防知识介绍
消防的实施与督导
气体灭火系统的调试宜在系统安装完毕，以及有关 的火灾自动报警系统和开口自动关闭装置、通风机
械和防火阀等联动设备的调试完成后进行。 1.气体灭火系统调试前应具备完整的技术资料及
调试必需的其他资料.
2. 气体灭火系统的调试负责人应由专业技术人 员担任。参加调试的人员应职责明确。
几种火灾探测器介绍
光电感烟探测器也是点型探测器，它是利用起火时产生的 烟雾能够改变光的传播特性这一基本性质而研制的。根据 烟粒子对光线的吸收和散射作用。光电感烟探测器又分为 遮光型和散光型两种。 红外光束感烟探测器是线型探测器，它是对警戒范围内某 一线状窄条周围烟气参数响应的火灾探测器。它同前面两 种点型感烟探测器的主要区别在于线型感烟探测器将光束 发射器和光电接受器分为两个独立的部分，使用时分装相 对的两处，中间用光束连接起来。红外光束感烟探测器又 分为对射型和反射型两种。 感烟式火灾探测器适宜安装在发生火灾后产生烟雾较大或 容易产生阴燃的场所；它不宜安装在平时烟雾较大或通风 速度较快的场所。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
新建
气体灭火控制器设置在机房外的机房专用监控室或便于人员操作的 地方。所有状态信号传递至建筑的消防控制室。两种处理方法：1 选择与建筑同品牌报警设备，增加联网卡进行接入；2增加一台火 灾报警控制器直接安装在建筑的消防控制室内，自行监控。
THANK YOU FOR YOUR ATTENTION!
•
•
得道多助失道寡助，掌控人心方位上 。08:48:4808:48:4808:48Sunday, November 22, 2020
•
安全在于心细，事故出在麻痹。20.11.2220.11.2208:48:4808:48:48November 22, 2020
•
加强自身建设，增强个人的休养。2020年11月22日 上午8时 48分20.11.2220.11.22
设计浓度的选取：
图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用 10% 油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计
浓度宜采用 9% 通讯机房和电子计算机房等防护区，灭火设计浓度宜采用 8%
气体灭火系统设计
产品说明：
气体灭火系统设计
W=152.04Kg 选用两套90L预制灭火装置，每瓶预留3Kg余量。 该设计结论为2套GQQ90/2.5SS柜式灭火装置，药剂量共为158Kg。
其均匀地充满整个防护区的灭火系统。 管网灭火系统：按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管
支管输送至喷放组件实施喷放的灭火系统。 预制灭火系统：按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、
组装成套且具有联动控制功能的灭火系。 组合分配系统：用一套气体灭火剂储存装置通过管网的选择分配，保护两个或两
火灾自动报警系统设计
其他设备的要求：
设备名称 气体灭火控制器
声光警报器
放气指示灯 紧急启/停按钮
隔离器 输入/出模块
配置数量 1~4区一台
每门2只
每门1只 每门1只 每32个节点设备1只 每被控设备1只
安装位置 显示屏距地 1.5~1.8m 门内外各一只，吸顶
或壁挂 门外上方 底边距地1.3~1.5m 模块箱内 模块箱内
主机房的顶棚、壁板（包括夹芯材料）和隔断应为不燃烧体 ，且不得采 用有机复合材料。
机房装修材料防火一张图
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
消防系统基本组成
建筑防火分隔设施 安全疏散设施 消防给水设施 防烟与排烟设施 消防供配电设施 火灾自动报警系统 自动喷水灭火系统 泡沫灭火系统 气体灭火系统 干粉灭火系统 移动式灭火器材
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
《建规》对房间平面布局的要求
看图前普及几个名词
安全出口：供人员安全疏散用的楼梯间和室外楼梯出入口或直通 室外安全区域的出口。
疏散出口：主要指的是疏散门，即直接通向疏散走道的房间门、 直接开向疏散楼梯间的门或室外的门，不包括套间内的隔间门或 住宅套内的房间门。
大样图：
火灾自动报警系统设计
产品组成图：
火灾自动报警系统设计
由于气体灭火系统的 特殊性，火灾自动报警 系统探测器需要在以下 各类型中选择两种形成 组合：
感烟
1
2
感光
感温
3
空气
4
采样
火灾自动报警系统设计
两种类型探测器保护面积：
火灾自动报警系统设计
设计时确定探测器数量的两种方法：
01
02
公式法
N ——探测器数量（N应该取整数） S ——该探测区域面积 K ——取K=1 A ——探测器保护面积
画圆法
根据探测器保护半径在保护区内画圆， 保证圆覆盖房间的每个角落，根据圆心 放置探测器。 注意：取画圆法和公式法的最大值。
火灾自动报警系统设计
举例：
一房间，建筑面积为100㎡，房间高度3.5m，房间格局如下。 根据规范查表后得出感温探测器保护面积取20㎡/只，保护半径为 3.6m/只。以房间的中点向外扩展 画圆，覆盖整个房间需画4个圆， 但是请注意根据公式法N=S/A×K=5。 该房间应设计不少于5只探测器。
个以上防护区的灭火系统。
气体灭火系统设计
防护区划分应符合下列规定：
防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护 时，可合为一个防护区；
采用管网灭火系统时，一个防护区的面积不宜大于 800㎡，且容积不宜 大干 3600m³；
采用预制灭火系统时，一个防护区的面积不宜大于 500㎡，且容积不宜 大于1600m³。
放指示灯。
火灾自动报警系统设计
注意！！
控制器设置位置及信号的传输
改建
气体灭火控制器设置在机房外的机房专用监控室或便于人员操作的 地方。所有状态信号传递至建筑的消防控制室。两种处理方法：1 选择与建筑同品牌报警设备，增加联网卡进行接入；2增加一台火 灾报警控制器直接安装在建筑的消防控制室内，自行监控；3将气 体灭火控制器火警信号输出，建筑内火灾自动报警系统增加一接收 端用于警告火警。
机房灭火方式：
A级电子信息系统机房的主机房应设置洁净气体灭火系统。 B级电子信息系统机房的主机房，以及A级和B级机房中的变配电、
不间断电源系统和电池室，宜设置洁净气体灭火系统。 C级电子信息系统机房及其他区域，可设置高压细水雾系统或自
动喷水系统。自动喷水系统宜采用预作用系统。 凡设置固定灭火系统及火灾探测器的计算机房，其吊顶上、下及
疏散出口及指示 火灾自动报警系统及联动 气体灭火系统
消防系统一张图
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
图纸设计方法
普及火灾类型：
A类火灾：固体物质火灾，例如，木材、棉、毛、麻、纸张火灾等。 B类火灾：液体或可熔化固体物质火灾。例如，汽油、煤油、原油、
《装修防火》对机房装修材料的要求
大中型电子计算机房，中央控制室、电话总机房等放置特殊贵重设备的 房间，其顶棚和墙面应采用A级装修材料，地面及其他装修应采用不低 于B1级的装修材料。
但是！！！《机房规范》对装修材料的要求是：
当 A 级或 B 级电子信息系统机房位于其它建筑物内时，在主机房和其 他部位之间应设置耐火极限不低于 2h 的隔墙，隔墙上的门应采用甲级 防火门。
活动地板下，均应设置探测器和喷嘴。
气体灭火系统设计
流程：
确
建 筑 平 面 图
定
自查是否
是
符合《建规》
要求
消 防 灭 火
方
式
否
A\B --
级
划 分
洁 净 气
防 护 区
体
C --
级 自 喷 水 系 统
防护区数 量大于3
是
预 制
灭
火
系
统
管
否
网 灭
火
系
统
气体灭火系统设计
名词普及：
防护区：满足全淹没灭火系统要求的有限封闭空间。 全淹没灭火系统：在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使
耐火极限：对任一建筑构件按时间一温度标准曲线进行耐火试验，从 受到火的作用时起，到失去支持能力或完整性被破坏或失去隔火作用 时为止的这段时间，用小时表示 。
燃烧性能：指建筑材料燃烧或遇火时所发生的一切物理和化学变化， 这项性能由材料表面的着火性和火焰传播性、发热、发烟、炭化、失 重以及毒性生成物的产生等特性来衡量。（4类）
火灾自动报警系统设计
被控设备包括：
关闭防护区的防、排风风机及送排风阀门； 关闭所有非消防电源； 停止通风和空气调节系统及关闭设置在该防护区域的电动防火
阀； 联动控制器防护区域开口封闭装置的启动，包括关闭防护区域
的门、窗； 启动气体灭火装置，根据人员安全撤离防护区的需要，气体灭
火控制器可设定不大于30S的延迟喷射时间； 启动气体灭火装置同时启动设置在防护区的入口处的灭火剂喷
机房应设置应急照明和安全出口标志灯。
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
《装修防火》对机房装修材料的要求
看图前普及几个名词
防火隔墙：建筑内防止火灾蔓延至相邻区域且耐火极限不低于规定要 求的不燃性墙体。
每一次的加油，每一次的努力都是为 了下一 次更好 的自己 。20.11.2220.11.22Sunday, November 22, 2020
•
天生我材必有用，千金散尽还复来。08:48:4808:48:4808:4811/22/2020 8:48:48 AM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.2208:48:4808:48Nov-2022-Nov-20
一张图教你掌握机房消防系统
机房的重要性：
机房属于密闭空间建筑，房间内设备价值高、 用电量大，且日常无人值守，决定了其火灾特点 具有相对独特性。如果机房内发生火灾不仅火灾 的直接经济损失严重，而且由于信息、资料数据 的破坏，会严重影响相关行业的管理、控制系统， 间接损失更为严重。
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
困扰我们的几个问题
气体灭火控制器设置在机房外的机房专用监控室或便于人员操作的 地方。所有状态信号传递至建筑的消防控制室。两种处理方法：1 选择与建筑同品牌报警设备，增加联网卡进行接入；2增加一台火 灾报警控制器直接安装在建筑的消防控制室内，自行监控。
THANK YOU FOR YOUR ATTENTION!
•
•
得道多助失道寡助，掌控人心方位上 。08:48:4808:48:4808:48Sunday, November 22, 2020
•
安全在于心细，事故出在麻痹。20.11.2220.11.2208:48:4808:48:48November 22, 2020
•
加强自身建设，增强个人的休养。2020年11月22日 上午8时 48分20.11.2220.11.22
设计浓度的选取：
图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用 10% 油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计
浓度宜采用 9% 通讯机房和电子计算机房等防护区，灭火设计浓度宜采用 8%
气体灭火系统设计
产品说明：
气体灭火系统设计
W=152.04Kg 选用两套90L预制灭火装置，每瓶预留3Kg余量。 该设计结论为2套GQQ90/2.5SS柜式灭火装置，药剂量共为158Kg。
其均匀地充满整个防护区的灭火系统。 管网灭火系统：按一定的应用条件进行设计计算，将灭火剂从储存装置经由干管
支管输送至喷放组件实施喷放的灭火系统。 预制灭火系统：按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、
组装成套且具有联动控制功能的灭火系。 组合分配系统：用一套气体灭火剂储存装置通过管网的选择分配，保护两个或两
火灾自动报警系统设计
其他设备的要求：
设备名称 气体灭火控制器
声光警报器
放气指示灯 紧急启/停按钮
隔离器 输入/出模块
配置数量 1~4区一台
每门2只
每门1只 每门1只 每32个节点设备1只 每被控设备1只
安装位置 显示屏距地 1.5~1.8m 门内外各一只，吸顶
或壁挂 门外上方 底边距地1.3~1.5m 模块箱内 模块箱内
主机房的顶棚、壁板（包括夹芯材料）和隔断应为不燃烧体 ，且不得采 用有机复合材料。
机房装修材料防火一张图
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
消防系统基本组成
建筑防火分隔设施 安全疏散设施 消防给水设施 防烟与排烟设施 消防供配电设施 火灾自动报警系统 自动喷水灭火系统 泡沫灭火系统 气体灭火系统 干粉灭火系统 移动式灭火器材
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
《建规》对房间平面布局的要求
看图前普及几个名词
安全出口：供人员安全疏散用的楼梯间和室外楼梯出入口或直通 室外安全区域的出口。
疏散出口：主要指的是疏散门，即直接通向疏散走道的房间门、 直接开向疏散楼梯间的门或室外的门，不包括套间内的隔间门或 住宅套内的房间门。
大样图：
火灾自动报警系统设计
产品组成图：
火灾自动报警系统设计
由于气体灭火系统的 特殊性，火灾自动报警 系统探测器需要在以下 各类型中选择两种形成 组合：
感烟
1
2
感光
感温
3
空气
4
采样
火灾自动报警系统设计
两种类型探测器保护面积：
火灾自动报警系统设计
设计时确定探测器数量的两种方法：
01
02
公式法
N ——探测器数量（N应该取整数） S ——该探测区域面积 K ——取K=1 A ——探测器保护面积
画圆法
根据探测器保护半径在保护区内画圆， 保证圆覆盖房间的每个角落，根据圆心 放置探测器。 注意：取画圆法和公式法的最大值。
火灾自动报警系统设计
举例：
一房间，建筑面积为100㎡，房间高度3.5m，房间格局如下。 根据规范查表后得出感温探测器保护面积取20㎡/只，保护半径为 3.6m/只。以房间的中点向外扩展 画圆，覆盖整个房间需画4个圆， 但是请注意根据公式法N=S/A×K=5。 该房间应设计不少于5只探测器。
个以上防护区的灭火系统。
气体灭火系统设计
防护区划分应符合下列规定：
防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保护 时，可合为一个防护区；
采用管网灭火系统时，一个防护区的面积不宜大于 800㎡，且容积不宜 大干 3600m³；
采用预制灭火系统时，一个防护区的面积不宜大于 500㎡，且容积不宜 大于1600m³。
放指示灯。
火灾自动报警系统设计
注意！！
控制器设置位置及信号的传输
改建
气体灭火控制器设置在机房外的机房专用监控室或便于人员操作的 地方。所有状态信号传递至建筑的消防控制室。两种处理方法：1 选择与建筑同品牌报警设备，增加联网卡进行接入；2增加一台火 灾报警控制器直接安装在建筑的消防控制室内，自行监控；3将气 体灭火控制器火警信号输出，建筑内火灾自动报警系统增加一接收 端用于警告火警。
机房灭火方式：
A级电子信息系统机房的主机房应设置洁净气体灭火系统。 B级电子信息系统机房的主机房，以及A级和B级机房中的变配电、
不间断电源系统和电池室，宜设置洁净气体灭火系统。 C级电子信息系统机房及其他区域，可设置高压细水雾系统或自
动喷水系统。自动喷水系统宜采用预作用系统。 凡设置固定灭火系统及火灾探测器的计算机房，其吊顶上、下及
疏散出口及指示 火灾自动报警系统及联动 气体灭火系统
消防系统一张图
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
图纸设计方法
普及火灾类型：
A类火灾：固体物质火灾，例如，木材、棉、毛、麻、纸张火灾等。 B类火灾：液体或可熔化固体物质火灾。例如，汽油、煤油、原油、
《装修防火》对机房装修材料的要求
大中型电子计算机房，中央控制室、电话总机房等放置特殊贵重设备的 房间，其顶棚和墙面应采用A级装修材料，地面及其他装修应采用不低 于B1级的装修材料。
但是！！！《机房规范》对装修材料的要求是：
当 A 级或 B 级电子信息系统机房位于其它建筑物内时，在主机房和其 他部位之间应设置耐火极限不低于 2h 的隔墙，隔墙上的门应采用甲级 防火门。
活动地板下，均应设置探测器和喷嘴。
气体灭火系统设计
流程：
确
建 筑 平 面 图
定
自查是否
是
符合《建规》
要求
消 防 灭 火
方
式
否
A\B --
级
划 分
洁 净 气
防 护 区
体
C --
级 自 喷 水 系 统
防护区数 量大于3
是
预 制
灭
火
系
统
管
否
网 灭
火
系
统
气体灭火系统设计
名词普及：
防护区：满足全淹没灭火系统要求的有限封闭空间。 全淹没灭火系统：在规定的时间内，向防护区喷放设计规定用量的灭火剂，并使
耐火极限：对任一建筑构件按时间一温度标准曲线进行耐火试验，从 受到火的作用时起，到失去支持能力或完整性被破坏或失去隔火作用 时为止的这段时间，用小时表示 。
燃烧性能：指建筑材料燃烧或遇火时所发生的一切物理和化学变化， 这项性能由材料表面的着火性和火焰传播性、发热、发烟、炭化、失 重以及毒性生成物的产生等特性来衡量。（4类）
火灾自动报警系统设计
被控设备包括：
关闭防护区的防、排风风机及送排风阀门； 关闭所有非消防电源； 停止通风和空气调节系统及关闭设置在该防护区域的电动防火
阀； 联动控制器防护区域开口封闭装置的启动，包括关闭防护区域
的门、窗； 启动气体灭火装置，根据人员安全撤离防护区的需要，气体灭
火控制器可设定不大于30S的延迟喷射时间； 启动气体灭火装置同时启动设置在防护区的入口处的灭火剂喷
机房应设置应急照明和安全出口标志灯。
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
《装修防火》对机房装修材料的要求
看图前普及几个名词
防火隔墙：建筑内防止火灾蔓延至相邻区域且耐火极限不低于规定要 求的不燃性墙体。
每一次的加油，每一次的努力都是为 了下一 次更好 的自己 。20.11.2220.11.22Sunday, November 22, 2020
•
天生我材必有用，千金散尽还复来。08:48:4808:48:4808:4811/22/2020 8:48:48 AM
•
安全象只弓，不拉它就松，要想保安 全，常 把弓弦 绷。20.11.2208:48:4808:48Nov-2022-Nov-20
一张图教你掌握机房消防系统
机房的重要性：
机房属于密闭空间建筑，房间内设备价值高、 用电量大，且日常无人值守，决定了其火灾特点 具有相对独特性。如果机房内发生火灾不仅火灾 的直接经济损失严重，而且由于信息、资料数据 的破坏，会严重影响相关行业的管理、控制系统， 间接损失更为严重。
01 困扰我们几个问题
CONTENTS
02 消防建筑设计一张图
目
03 装饰装修防火一张图
录
04 消防系统一张图
05 设计及产品说明
困扰我们的几个问题
