顶管工作流程

顶管法施工流程顶管法施工流程是一种在城市地下空间内施工管道的方式，用于满足城市供水、供电、供气、排水等基础设施建设的需要。

本文将详细介绍顶管法施工的整体流程及每个环节的详细描述。

一、整体流程（1）前期准备：确定项目定位、制定工程计划、编制施工方案、进行技术攻关等。

（2）基础施工：进行土方开挖、导流措施、地面保护等工程。

（3）顶管法施工：将预制混凝土管道从施工孔洞引入到现场，安装推进缓冲装置和推进机，将管道缓慢推进到预定位置。

（4）管道连接：施工完毕后，进行对接、砌筑等工作，使管道与前后相接的管道连接成系统。

（5）管道测试：进行管道的水压测试和干式测试，确保管道密封性和耐压性。

（6）管道保护：进行管道保护、防腐等工作，提高管道的使用寿命。

（7）验收交付：进行竣工验收，验收合格后进行交付使用。

二、详细描述（1）前期准备前期准备阶段是确保项目无论在设计及施工过程中顺利进行的关键。

主要任务如下：1、核实施工资料：根据设计单位或业主要求，核实资料，包括规划、图纸、技术方案，开始施工准备。

2、地质勘察：为安装管道提供必要的信息，需对市政工程管线的道路、桥梁、建筑物等进行详细勘察,保证土层和地基的质量，洞口位置的合理定位。

3、制定施工方案：根据地质条件、管道长度和管径等特点，制定施工方案，具体计划包括施工孔洞位置、推进工艺、封顶、管道连接及后续施工等。

4、编制施工工序表：研究顶管法施工工序及每个施工环节的安排，在总交规的统一下安排，对施工管理起到了重要的指导作用，提高施工的效率和质量。

（2）基础施工基础施工阶段是确保顶管法施工顺利进行的基础过程，是保证整个工程顺利完成的基础。

其主要任务如下：1、土方开挖：依据地形、设计条件、管道行程和地面现场情况，在地表开挖必要的土方,以及开挖出孔口。

2、导流措施：通常建立臭水井等起点和终点，为工程的水相及砂浆运输提供便利。

3、地面保护：按设计标准和要求，控制工程部位的压覆层质量合格，维护城市道路的正常通行。

顶管施工工艺流程顶管施工工艺流程顶管施工是一种非开挖或少开挖的管道埋设技术。

该施工方法借助顶进设备的顶力将管道按设计的坡度顶入土中，克服管道与周围土壤的摩擦力，并将XXX运走。

本工程采用泥水平衡顶管机进行施工，具体流程如下：1.施工准备进行地下管线勘察、工程测量定位和放线，然后进行工作井和接收井的开挖，将基坑开挖至起沉标高。

接着进行设备的安装和调试。

2.顶管施工在顶进设备的带动下，进行正常顶进和测量，然后进行顶管接收。

接收后，进行管节壁后泥浆置换和全段测量。

最后进行顶管始发，安装后座和导轨，吊装顶管机和液压系统、千斤顶，以及安装泥水循环系统、触变泥浆系统、测量系统、照明和通风系统。

最后下放管节和接管。

3.顶进设备的选用顶进设备主要包括千斤顶、高压油泵、顶铁、顶管机和排浆设备。

考虑到避免设备故障影响工程进度，本工程采用两套千斤顶设备。

千斤顶的布置采用两台并列式，顶力合力作用点与管壁反作用力作用点应在同一轴线，以防止产生顶时力偶，造成顶进偏差。

根据经验，顶管上半部管壁与土壁有间隙时，千斤顶的着力点应作用在管子垂直直径的1/4～1/5处。

高压油泵选用额定压力为62Mpa的ZB-500塞泵，经分配器、控制阀进入千斤顶。

各千斤顶的进油管并联在一起，保证各千斤顶活塞的出力和行程。

顶铁是传递和分散顶力的设备。

要求它能承受顶压力而不变形，并且便于搬动。

根据顶铁位置的不同，可分为横顶铁、顺顶铁和U形顶铁三种。

本工程采用U形顶铁形式。

4.设备安装在安装前必须测量好顶管轴线，设备机身托架采用钢结构，在安装时严格控制轴线与高差，轴线控制在3mm以内，高差控制在5mm以内。

设备安装完成后，进行设备调试。

以上就是本工程顶管施工的工艺流程和设备选用及安装的相关内容。

在顶管机安装前，需要确保制作精度，保证其制作质量符合要求。

安装时，需要将顶管机制作在±2mm的两轨内距范围内，并且砼厚度应大于40cm，后靠背采用40mm厚钢板。

顶管施工工艺流程顶管施工就是非开挖施工方法,是一种不开挖或者少开挖的管道埋设施工技术;顶管法施工就是在工作坑内借助于顶进设备产生的顶力,克服管道与周围土壤的,将管道按设计的坡度顶入土中,并将土方运走;一节管子完成顶入土层之后,再下第二节管子继续顶进;其原理是借助于主顶油缸及管道间、中继间等推力,把工具管或掘进机从工作坑内穿过土层一直推进到接收坑内吊起;管道紧随工具管或掘进机后,埋设在两坑之间; 本工程顶管均采用泥水平衡顶管机进行施工,顶管施工的具体流程如下图顶管施工工艺流程图1顶进设备的选用顶进设备主要包括千斤顶、高压油泵、顶铁、顶管机及排浆设备等;千斤顶是掘进顶管的主要设备,考虑到为避免千斤顶故障而影响工程进度,故采用两套设备;千斤顶在工作坑内的布置采用两台并列式,顶力合力作用点与管壁反作用力作用点应在同一轴线防止产生顶时力偶,造成顶进偏差;根据施工经验,顶管上半部管壁与土壁有间隙时,千斤顶的着力点作用在管子垂直直径的1/4～1/5处为宜;高压油泵由电动机带动油泵工作,选用额定压力为62Mpa 的ZB-500塞泵,经分配器,控制阀进入千斤顶,各千斤顶的进油管并联在一起,保证各千斤顶活塞的出力和行程; 下一段顶管施工顶铁是传递和分散顶力的设备;要求它能承受顶压力而不变形,并且便于搬动;根据顶铁位置的不同,可分为横顶铁、顺顶铁和U形顶铁三种;本工程采用U形顶铁形式;顶进设备布置图如下：2设备安装顶管设备选定后即开始安装设备,在安装前必须测量好顶管轴线,设备机身托架采用钢结构,在安装时严格控制轴线与高差,轴线控制在3mm以内,高差控制在0～+3mm以内,两轨内距±2mm;在安装调平时确定砼后靠背的位置,后靠背采用40mm厚钢板,砼采用商品砼,后靠背的砼厚度宜控制大于40cm;之后将工具头下到导轨上,就位以后,装好顶铁,连接好各系统并检查正常后,校测工具头水平及垂直标高是否符合设计要求,合格后即可顶进工具头,然后安放混凝土管节,再次测量标高,核定无误后,开动工具头进行试顶,待调整好各项参数后即可正常顶进施工;3顶管机始发⑴顶管机出洞前必须对所有设备进行全面检查,并经过试运转无故障;将顶管机推进洞口距井壁处停止,仔细检查顶管机姿态,确保顶管机水平及高程偏差都在设计要求的范围内,中心偏差不得大于3mm,高低偏差0～+3mm;若达不到上述要求,也应拉出顶管机,作第二次出洞;顶进初始阶段的顶进质量对后续顶进的管道轴线等有重要的影响;⑵继续推进顶管机进入土体,根据顶管液压系统的参数,结合理论数据,顶出推进土压力控制系数;⑶、继续推进顶管机,在安装第一节管前,应将顶管机与导轨之间进行限位焊接,以免在主顶缩回后,由于正面土压力的作用将顶管机弹回;⑷、缩回主千斤顶,吊放管节;⑸、割除限位块,前三节与顶管机连接用刚性连接后,继续顶进;4顶进顶管机出洞后顶进的起始阶段,机头的方向主要受导轨安装方向控制,一方面要减慢主顶推进速度；另一方面要不断地调整油缸纠偏;严格控制前5m-10m的管道顶进偏差,其中心偏差不得大于3mm,高低偏差0～+3mm;在顶进过程中坚持“勤测、缓纠”的原则;纠偏角度保持在10′～20′,不大于1°;如果产生偏差,及时纠正;纠偏应逐步进行,坚持“缓纠、慢纠”的原则;注浆应和顶进同步进行,其原则是先注浆,后顶进；随顶进,随注浆；以保证管外围泥浆套的形成,充分发挥减阻和支撑作用;在顶进过程中避免长时间的泥浆停注,保证顶进过程中的全部管段充满良好的泥浆套;顶进过程中根据顶力变化和偏差情况随时调整顶进速度,速度一般控制在50mm/min左右,最大不超过70mm/min;管道顶进至离工作井前方内壁50cm时,应卸载,收回油缸和垫铁安装管节,然后继续顶进;顶进中严密注意顶进时的方向及顶力的大小变化,对于顶管处于不良地层时,出现机具两侧的受力不均匀现象,应及时调整机具的工作状态,以保证顶管方向准确;5安装管节当一个顶程结束,收回千斤顶和环型垫铁后,即可在工作井内再下一根管节;在管节吊入工作井以前,应首先在地面上进行质量检查,确认合格后,在管前端口安放楔型橡胶圈,并在橡胶圈表面涂抹硅油,减小管节相接时的摩擦力;以上工作完成后再将管节吊放在工作井内轨道上稳好,使管节插口端对正前管的承口中心,缓缓顶入,直至两个管节端面密贴挤紧衬垫,并检查接口密封胶圈及衬垫是否良好,如发现胶圈损坏,扭转、翻出等问题,应拔出管节重新插入,确认完好后再布置顶铁进行下一顶程;6出土因泥水平衡顶管机在掘进过程中将泥浆水打入泥仓中与机具切削土混合,然后由排泥管输出;在理论上切削下的土体混合转化为4倍体积的泥浆;我们在工作井周围放置一个存泥箱,用于存放泥浆,并同时进行泥浆的二级沉淀处理,沉淀后的处理水又作为泥水打入机具的泥仓中重复使用,沉淀后的泥浆通过泥浆罐车运至指定的弃土场;7膨润土泥浆的压注与置换顶力控制的关键是最大限度的降低顶进阻力,而降低顶进阻力最有效的方法是注入膨润土泥浆;使之在管外壁与土层之间形成一个完整的环状泥浆润滑套,变原来的干摩擦状态为液体摩擦状态;这样就可以大大地减少顶进阻力;为达到这一目的,采取如下措施：⑴、选择优质的触变泥浆材料,对膨润土取样测试;主要指标为造浆率、失水量、静切力、动切力、和动塑比;这些指标必须满足设计要求;⑵、在管节制作时根据设计要求预埋压浆孔,安装注浆管时,每个预埋压浆孔里要设置单向阀;目的是防止注浆压力不够时管外壁的泥浆液倒流;⑶、触变泥浆的配制、搅拌、静置时间,都必须按照膨润土的特性要求执行;一拌和2-3min,静置片刻,再搅拌7-8min,即成泥浆,制成的泥浆排放入贮浆池内贮存24h,使膨润土、水、碱发生置换作用,形成稳定性良好,且有一定粘度的泥浆,使用时用注浆泵通过连接注浆孔的管道注入管道外围;为了防止贮浆池内泥浆离析,间歇地对贮浆池内泥浆进行搅拌;⑷、泥浆的压注方法切削土壤的刀盘压力可按塔萨基公式计算;在顶进第一节管节时,即可把正面土压力调整到最佳值;具体调定值根据沉降测量反馈数据确定,并上报监理工程师;为了使触变泥浆套的压力在停注后不能过快降低,在工作井内注浆总管上设置单向阀,不使其回浆;泥浆的压注采用在顶管机压浆、管节、中继站等处连续补浆的方法;对顶管机压浆要与顶进同步,以迅速在管道外围空隙形成粘度高、稳定性好的膨润土泥浆套;从机头后第一节管至管道最后一节管,每隔2m安置一圈压浆管道,每个压浆孔上安装一只1寸球阀,由橡胶软管与压浆总管相连;压浆总管是一根2寸白铁管,连接压浆泵;在搅拌筒内按一定比例兑水充分拌制,储放24小时后方可使用;压浆按三类,分别控制：①、机尾同步压浆：以形成原始浆套,填充固有间隙;单边间隙为;②、沿线压浆：以补充管道不直形成的沿线浆套缺损;③、定点压浆：根据沉降测量反馈数据,对沉降过大处补偿性压浆,以支承地表荷载;⑸、注浆设备的选用在顶进中,选用螺杆式注浆泵;⑹、泥浆的置换全段管道顶进完成后,立即用水泥浆将润滑泥浆置换出来,以确保管道外围土体有足够的支撑和减少渗漏水;8顶进监控控制好顶进方向,确保按设计管道轴线顶进是顶管施工中的核心问题,因此本工程的测量按照公司施工测量放样复核管理办法执行;具体如下：顶管前,先根据领桩点,放出本工程的平面控制点及临时水准点,经三级放线和复核后方可使用;在工作井设置管道轴线控制桩和临时水准点、工作井护桩,以便复核顶管轴线和工作井位置是否移动;开顶前,准确测量顶管机中心的轴线和标高偏差,并作好原始记录;在机具内,要安装倾斜仪传感器,操作者可以随时得到机头的水平状态,控制刀盘的旋转方向和纠偏;本项目顶管采用激光全站仪来监控顶进方向;基坑的导轨尽可能延长至井壁洞口附近;导轨要有足够的刚度,且安装焊接牢固;安装后的导轨轴线和标高误差小于2mm；主顶油缸和后座的安装也要满足牢固的要求,其水平和垂直误差小于10mm;9测量与纠偏⑴、顶管测量：采用全站仪和水准仪等仪器;①、开始顶第一节管子时,每次顶进20～50cm,正常顶进时,每次顶进1m;校正时,每出土一次测量一次;②、中心线测量：首先在地面用经纬仪确定顶管方向桩,然后在工作坑边的两方向桩上挂小线,其上吊2个垂球到工作坑底部,在工作坑中用激光水准仪照准两垂球,读前端的中心尺刻度,若与中心缓缓进行,使管子逐渐复位,不得猛纠尺的中心刻度相重合,说明其方向准确,否则其差值即为偏差值;③、高程测量：在工作坑内引设水准点,停止顶进,将激光水准仪支设在顶铁上,测量前端管底高程;⑵、顶管偏差的校正顶进中发现与管位偏差10mm左右,即应进行校正;①、穿墙各纠偏阶段要求每顶进10cm～30cm左右测量一次;②、顶管机纠偏应顶进过程中进行,绘制顶管机测点行进轨迹曲线图来指导纠偏,管轴线偏差不允许大起大落;③、纠偏控制由纠偏千斤顶进行,顶管机共有纠偏千斤顶四个,纠偏角度为度,能上下左右四个方位纠偏;一般情况下每次纠偏角度不大于度,以适当的曲率半径逐步回到轴线上来,做到精心施工;④、纠偏由激光经纬仪发出的激光束照射在位于钻掘系统的光靶上;根据测得的偏斜数据,操纵液体纠偏系统,使掘进系统前部铰接的机头产生偏摆,从面实现铺管方向的调节;纠偏分四步进行,如下图,10顶管施工中应注意的问题针对本工程的特点和难点,除了注意顶管机具的选择以外,我们还将注意在顶管施工过程中对一些容易出问题的环节上作好的预防和监控,具体作法主要有以下几点：⑴、密切注意主顶油泵压力的变化,随时作好记录,当发现压力突然上升和下降时,立即停止顶进,查明原因后再行顶进;⑵、顶进要连续进行,不得长时间停歇;⑶、刚开始顶进出洞时就应连续注浆,不能因为初期顶力较小而不注浆,导致注浆孔被泥土塞满无法形成均匀的泥浆套;⑷、停止顶进时,一定要使挖掘面保持一定的压力,防止长时间停歇造成漏水或土层中泥水流失,尤其是出洞时,更应注意这个问题;⑸、在掘进过程中,还要注意挖掘面稳定与否,泥水的浓度和比重是否正常,进出泥浆是否正常,防止排泥流量过小或由于粉砂含量过大而造成泥砂在管道中沉积影响正常顶进;当遇到砂含量增高时,可以适当调整泥浆比例;⑹、对于阶地、坳沟交界部位的顶管施工,由于土层性质差异较大,顶管施工中遇阻力亦不相同,施工时要严格监测控制机头前的压力,必要时可对软弱一侧进行注浆加固;⑺、顶管线路均处于城区主干道的中间绿化带内,顶管作业过程中,应加强对路面沉降的监测,一旦出现异常情况,应及时向上级领导反映,并及时进行注浆处理;⑻、由于顶管线路较长,通风是一个不容忽视的问题,本工程采用鼓风机进行通风,选用空压机;在施工人员下井前必须先通风10分钟,并利用仪器对有害气体进行检测;。

(完整版)顶管施工工艺流程电力顶管工程作业量大，难度系数高，也可能与其他的雨水管线、通讯管线、电力管线等交叉施工，如果大规模开挖土方，必然会对管线和居民的生活带来一定的影响。

为了提高工作效率，精准作业，就需要采用非开挖顶管施工的方法，确保电力工程建设的顺利开展。

1、电力顶管施工的基本工艺流程为：工作井预支护→工作井施工→设备安装、调试、试运行→顶进→中继间顶进（长距离顶进可用到中继间）→顶管机接收→设备拆除、清理现场。

2、电力顶管施工前的准备工作在施工前，除了编制详尽的施工工艺流程及顶管施工方案，还应做好如下几项工作：（1）施工场地地质条件、施工内容、范围确定场地地质条件是选择施工方案的前提，施工前，应根据业主提供的地堪报告确定施工工艺，必要时应补充勘察；工程施工前，应组织施工人员认真学习施工图纸、相关规范、标准，明确工程施工内容和技术要求，对图纸中与现场不符内容联系设计人员进行补充设计或变更设计。

（2）顶管设备选择顶管机有多种类型，应根据不同的地质条件选择适用的机型，以达到良好的顶进效果。

（3）作业器材准备作业的主要器材要准备充分，如千斤顶、油泵、顶铁、与管材相应半径护口铁、导轨、枕木、卷扬机、水泥浆搅拌机、注浆机等等。

另外，电力顶管施工中需要一定量的管材，在市政工程建设中，对于这些管材我们必须严把质量关，选择正规厂家生产的产品，并对其进行相关的性能分析和技术统计，做好管材的进出登记。

（4）施工工艺参数的计算工艺参数计算主要包括：后背承载力的计算、管段顶力的计算等。

（5）施工工艺确定根据场地地质条件、顶管设备及工艺参数确定施工工艺。

施工工艺主要包括：顶管区间段长度的确定，是否使用中继间以及中继间的数量和布置；初始顶进的方案及措施；测量及纠偏的方法；长距离顶进减阻的方案及措施等。

（6）顶管工作井的设计和施工方法工作井的设计和施工方法主要包括以下内容：工作井的位置及断面形式的选择；工作井的尺寸；工作井的开挖及支撑方法；后背结构的设计及安装方法；洞口密封的设计；工作平台的支搭方法；工作井的降水措施等。

完整版)顶管施工工艺流程顶管施工是一种非开挖的管道埋设技术，采用顶进设备产生的顶力将管道按设计的坡度顶入土中，避免了传统开挖施工方式带来的地面破坏和交通干扰。

本工程采用泥水平衡顶管机进行施工，具体流程如下。

首先进行后座、导轨的安装，为后续施工做好准备。

然后进行地下管线勘察和工程测量定位、放线工作，确定顶管的具体位置。

接着进行工作井和接收井的施工，同时开挖基坑至起沉标高。

然后开始进行顶管施工，下放管节、接管，进行正常顶进和测量，直至顶管接收完成。

在顶管施工过程中，需要安装触变泥浆系统、测量系统、照明、通风系统等设备，同时进行液压系统、千斤顶、泥水循环系统等的安装和调试。

顶进设备的选用也是非常重要的。

本工程采用两套千斤顶设备，保证工程进度不受故障的影响。

同时，考虑到顶进偏差的问题，千斤顶的布置需要合理，顶力合力作用点与管壁反作用力作用点应在同一轴线。

高压油泵和顶铁也需要根据实际情况进行选用和布置。

总之，顶管施工需要严格按照流程进行，同时选用合适的设备和工艺，才能保证施工质量和进度。

在选择顶管设备后，必须进行设备安装。

在安装前，需要测量好顶管轴线，并严格控制轴线和高差。

轴线控制在3mm以内，高差控制在～+3mm以内，两轨内距±2mm。

在安装调平时，需要确定砼后靠背的位置，后靠背采用40mm厚钢板，砼采用商品砼，后靠背的砼厚度宜控制大于40cm。

之后将工具头下到导轨上，就位以后，装好顶铁，连接好各系统并检查正常后，校测工具头水平及垂直标高是否符合设计要求，合格后即可顶进工具头，然后安放混凝土管节，再次测量标高，核定无误后，开动工具头进行试顶，待调整好各项参数后即可正常顶进施工。

顶管机出洞前必须对所有设备进行全面检查，并经过试运转无故障。

将顶管机推进洞口距井壁0.1m处停止，仔细检查顶管机姿态，确保顶管机水平及高程偏差都在设计要求的范围内，中心偏差不得大于3mm，高低偏差～+3mm。

若达不到上述要求，也应拉出顶管机，作第二次出洞。

顶管的施工方案1. 引言顶管是一种针对地下管道施工的高效、经济的方法。

它能够在不破坏地表的情况下完成管道的铺设工作，降低了对道路交通和环境的影响。

本文将讨论顶管施工的方案，包括工艺流程、施工步骤、技术要点等内容。

2. 工艺流程顶管施工的工艺流程通常可以分为以下几个阶段：2.1 前期准备在施工之前，需要进行充分的前期准备工作。

包括确定施工方案、编制施工方案、搭建施工场地等。

此外，还需要进行地质勘察，确保施工过程中不会遇到地质问题。

2.2 钻洞钻洞是顶管施工的关键步骤之一。

通过钻机在地下钻洞的过程中，可以采用先钻后扩的方法。

钻洞的直径和长度应根据管道的要求进行设置，保证管道能够顺利铺设。

2.3 安装顶管设备在钻洞完成后，需要将顶管设备安装进入钻洞中。

顶管设备通常由推进器、顶管和接口等组成。

在安装顶管设备时，需要确保设备能够顺利通过钻洞并连接好接口。

2.4 推进顶管在顶管设备安装完成后，可以开始推进顶管。

推进顶管的过程中，需要控制推进速度和推进力，以保证顶管的顺利铺设。

同时，还需要对顶管进行检查，确保没有偏移和变形等问题。

2.5 完成顶管铺设当顶管推进到目标位置后，即可完成顶管铺设工作。

此时需要对顶管进行进一步检查，确保其质量符合要求。

同时，还需要进行顶管的固结和支护工作，以保证管道的稳定性和平安性。

3. 施工步骤顶管施工的步骤按照工艺流程可以总结如下：1.前期准备：确定施工方案，编制施工方案，搭建施工场地。

2.地质勘察：进行地质勘察，确定地质状况。

3.钻洞：使用钻机进行钻洞，按照要求设置洞的直径和长度。

4.安装顶管设备：将顶管设备安装进入钻洞中，确保连接好接口。

5.推进顶管：控制推进速度和推进力，保证顶管的顺利铺设。

6.完成顶管铺设：检查顶管质量，进行固结和支护工作。

4. 技术要点顶管施工的技术要点包括：•钻洞：对钻洞的直径和长度进行合理设置，防止过大或过小对顶管施工造成影响。

•安装顶管设备：确保顶管设备能够顺利通过钻洞，并正确连接好接口。

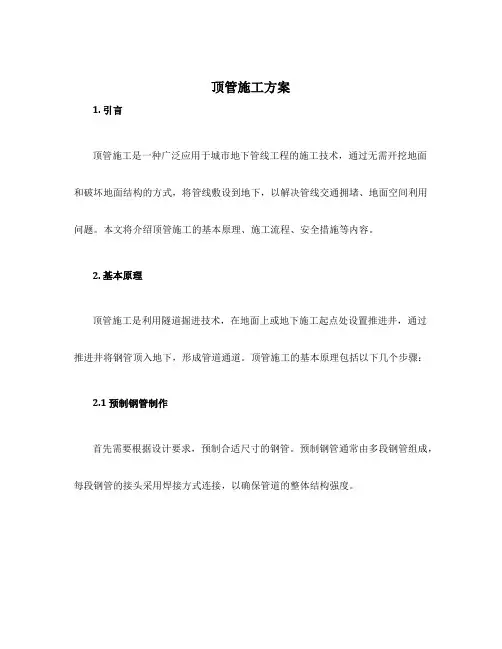

顶管施工方案1. 引言顶管施工是一种广泛应用于城市地下管线工程的施工技术，通过无需开挖地面和破坏地面结构的方式，将管线敷设到地下，以解决管线交通拥堵、地面空间利用问题。

本文将介绍顶管施工的基本原理、施工流程、安全措施等内容。

2. 基本原理顶管施工是利用隧道掘进技术，在地面上或地下施工起点处设置推进井，通过推进井将钢管顶入地下，形成管道通道。

顶管施工的基本原理包括以下几个步骤：2.1 预制钢管制作首先需要根据设计要求，预制合适尺寸的钢管。

预制钢管通常由多段钢管组成，每段钢管的接头采用焊接方式连接，以确保管道的整体结构强度。

2.2 钢管推进在施工起点处设置推进井，将预制的钢管片段逐段推入地下。

推进井可以通过液压系统、推进推杆等装置来实现，以保证钢管的稳定推进。

2.3 删除推进井及纵横向孔道连接当钢管推进到目标位置后，需要进行推进井的拆除工作。

同时，还需要在钢管上开挖纵横向孔道，连接各个管段。

通常采用注浆、安装密封胶条等方式，确保管道的密封性。

2.4 预制和安装法兰、阀门等附属设备根据具体工程需求，在顶管施工完成后，还需要根据实际需要预制并安装法兰、阀门等附属设备，以便于后续维修和操作。

3. 施工流程顶管施工的一般流程如下：3.1 施工准备首先，需要根据设计要求和现场实际情况，确定施工计划和布置。

包括施工起点、推进井位置、施工设备等。

3.2 钢管制作和准备工作根据设计要求，预先制作好钢管，并进行质量检测。

同时，准备好其他施工所需的设备和材料。

3.3 钢管推进施工按照设计要求，将预制钢管逐段推入地下，直至达到目标位置。

在推进过程中，需要不断检测管道的推进情况，确保推进的顺利进行。

3.4 推进井拆除和孔道连接在钢管推进完成后，需要将推进井拆除，并开挖纵横向孔道，连接各个管段。

在进行孔道连接时，需要注意管道的密封性和稳定性。

3.5 附属设备安装施工完成后，根据实际需要预制和安装法兰、阀门等附属设备，以便于后续的维修和操作。

顶管工程施工操作流程一、前期准备工作1.项目调研与设计：在开展顶管工程施工前，需要进行项目调研和设计工作。

包括地质勘察、环境评估、设计方案确认等。

2.材料准备：根据设计方案，准备所需的施工材料，包括盾构机、支护材料、管道材料、运输设备等。

3.人员培训：对施工人员进行专业培训，包括盾构机操作人员、施工队长、安全员等。

4.施工场地准备：清理施工场地，确保施工现场的平整、干净。

5.安全方案编制：制定完善的安全生产方案，明确安全责任、安全措施和应急预案。

二、设备调试1.盾构机调试：根据施工方案，对盾构机进行调试和检测，确保其各项功能正常。

2.管道安装：在盾构机出口装置和尾水调节闸之间空间内，安装需要在推进过程中连接的管道。

3.支护材料准备：准备所需的加固支护材料，确保在盾构机推进时对地层进行加固支护。

三、施工准备1.施工图纸校对：对施工过程中需要用到的施工图纸进行校对和确认。

2.道路封闭和限制：按照施工方案，对施工区域进行道路封闭和交通限制。

3.施工物资准备：准备施工物资，包括沙包、护栏、标识牌等。

4.安全检查：对各项安全措施进行检查，确保施工现场的安全。

五、施工过程1.开挖准备：根据设计方案进行开挖准备工作，包括测量定位、开挖参数设置等。

2.盾构机推进：盾构机开始推进作业，同时进行顶板和侧壁的支护工作。

3.材料供应：保障现场所需材料的及时供应，确保施工的连续进行。

4.现场管理：对施工现场进行管理，确保施工秩序井然，确保工人的安全施工。

五、收尾工作1.管道安装：在盾构机推进完成后，进行管道的安装和连接。

2.支护工作：对盾构机推进后的隧道进行支护和加固。

3.场地清理：对施工现场进行清理，清理遗留物和废弃物。

4.资料整理：整理施工资料，归档备案。

以上就是顶管工程施工操作流程的详细介绍，希望对您有所帮助。

在实际施工中，也需要根据具体的项目特点和实际情况进行针对性调整。

同时，需要加强安全意识，确保施工安全，做好环境保护和文明施工，保证工程质量。

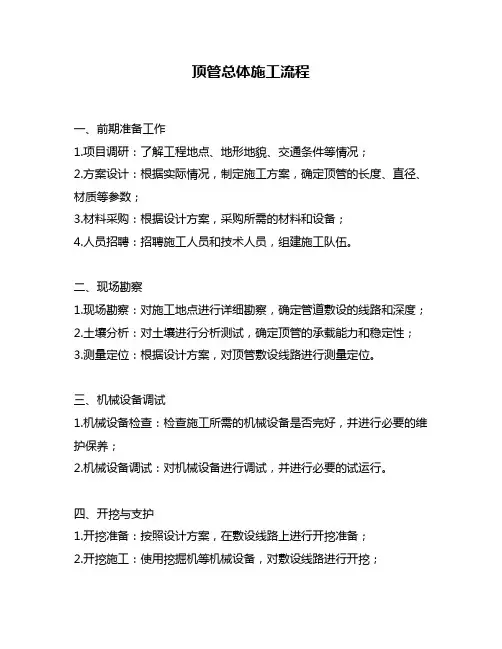

顶管总体施工流程一、前期准备工作1.项目调研：了解工程地点、地形地貌、交通条件等情况；2.方案设计：根据实际情况，制定施工方案，确定顶管的长度、直径、材质等参数；3.材料采购：根据设计方案，采购所需的材料和设备；4.人员招聘：招聘施工人员和技术人员，组建施工队伍。

二、现场勘察1.现场勘察：对施工地点进行详细勘察，确定管道敷设的线路和深度；2.土壤分析：对土壤进行分析测试，确定顶管的承载能力和稳定性；3.测量定位：根据设计方案，对顶管敷设线路进行测量定位。

三、机械设备调试1.机械设备检查：检查施工所需的机械设备是否完好，并进行必要的维护保养；2.机械设备调试：对机械设备进行调试，并进行必要的试运行。

四、开挖与支护1.开挖准备：按照设计方案，在敷设线路上进行开挖准备；2.开挖施工：使用挖掘机等机械设备，对敷设线路进行开挖；3.支护施工：在开挖过程中进行支护施工，保证开挖的安全和稳定。

五、管道敷设1.管道预制：根据设计方案，对顶管进行预制；2.管道运输：将预制好的顶管运输到现场；3.管道安装：使用吊车等机械设备，将顶管安装到敷设线路上，并进行固定。

六、接头连接1.接头准备：对接头进行清洗处理，并检查是否完好；2.接头连接：将顶管的接头连接起来，保证连接牢固。

七、回填与复原1.回填准备：将开挖出来的土方整理平坦，并按照设计要求进行分类堆放；2.回填施工：使用挖掘机等机械设备，对敷设线路进行回填施工；3.复原施工：对回填后的地面进行复原施工，保证地面平整美观。

八、验收与交付1.验收准备：对顶管敷设情况进行检查验收，并记录相关数据；2.验收评估：根据验收结果，评估顶管敷设质量是否符合要求；3.交付工程：将顶管敷设工程交付给业主或使用单位。

以上就是顶管总体施工流程的详细介绍，其中包括前期准备工作、现场勘察、机械设备调试、开挖与支护、管道敷设、接头连接、回填与复原以及验收与交付等多个环节。

在实际施工中，需要严格按照流程进行操作，保证顶管敷设的质量和安全。
