硅表和磷表

神华国能焦作电厂化学在线分析仪表检修、校准、维护规范（原理）编写：马志国审核：批准：`目次前言1、氢纯度分析器12、电导式分析仪表（在线电导率仪、酸碱浓度计） 23、电位式分析仪表（在线酸度计、钠离子监测仪） 64、电流式分析仪表（在线溶解氧表、联氨表）95、光学式分析仪表（在线硅表、磷表）126、湿度分析仪表13前言根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。

1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。

b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。

c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5倍工作压力，保持10分钟，其压力降不应超过试验压力的0.5%。

1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。

1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。

1.2.1.2 校准前检查性校验通电预热30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。

1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。

火力发电厂化学仪表检修、校准、维护规范（原理）编写：马培亮审核：黄俊东批准：`南京国能环保科技发展有限公司发布目次前言1、氢纯度分析器 12、电导式分析仪表（在线电导率仪、酸碱浓度计） 23、电位式分析仪表（在线酸度计、钠离子监测仪） 64、电流式分析仪表（在线溶解氧表、联氨表） 95、光学式分析仪表（在线硅表、磷表） 126、湿度分析仪表 13前言根据中华人民共和国电力行业标准DL/T 677-1999《火力发电厂在线工业化学仪表检验规程》，参照《火力发电厂热工自动化设备检修、运行维护规程》（试行稿），结合化学分析仪表的实际情况，编写《火力发电厂化学分析仪表检修、校准、维护规范》，以作为化学分析仪表的检修、校准、运行维护管理准则，使其在线连续运行的分析仪表的测量数据能准确、可靠地安全投运，提高化学监督水平，以保证本厂汽轮发电机组设备的安全和经济运行。

1 氢纯度分析器1.1 氢纯度分析器的检修1.1.1 检修项目和质量要求1.1.1.1 一般检查a) 吹扫管道：用氮气吹扫管道系统，保证其干燥无油无其它机械杂质。

b) 抽气流量调整组件的检修：更换过滤器中的变色硅胶干燥器，清扫过滤器；清洗流量计，使流量计达到分度清晰，浮子上下灵活，严密不漏。

c) 转换器检修：清扫表内积灰，清洗进气、排气管中的滤网；检查各元器件及连接导线有无损坏、松脱等现象；d) 气路系统严密性检查：对系统施加1.5倍工作压力，保持10分钟，其压力降不应超过试验压力的0.5%。

1.1.1.2 绝缘检查用250V绝缘表测量电路对线路、外壳的绝缘电阻，应不小于2MΩ。

1.2 氢纯度分析器的校准1.2.1 整套仪表的校准和技术标准1.2.1.1 传感器送专业检定部门或制造厂检验。

1.2.1.2 校准前检查性校验通电预热30min后，用氢含量为测量上限和下限的标准气体通入仪表，进行校准前检查性校验。

1.2.1.3 上限、下限和报警点调整a) 若检查性校验中示值基本误差值大于允许基本误差值的2/3，则用氢含量为测量上限和下限的标准气体通入仪表，调校仪表的上限和下限。

硅表（silica）药剂种类：（均为分析纯以上等级）浓硫酸H2SO4钼酸铵（NH4）6Mo7024.4H2O氨水溶液NH4OH （比重0.880）柠檬酸晶体C6H8O7.H2O抗坏血酸C6H8O6二钠-EDTA，C10H14O8N2Na2.2H2O蚁酸H（COOH）1000 mg l–1 二氧化硅储备高浓度标准液工作描述：试剂及标准溶液容器必须清空，并用高纯水（除盐水）彻底清洗尽量使用PE烧杯等容器配制，避免玻璃中的硅污染容器上的盖子必须始终盖上，以避免可能含有大量二氧化硅的灰尘落入硅表液配制后用分光光度计回测检查浓度配制后请注明配制日期药剂配方：●第一酸- 0.3M硫酸（红色通道）将大约4升高纯水放在塑料烧杯中，小心地加入160（±0.5）ml分析试剂级浓硫酸H2SO4，（比重1.84）。

将溶液转移到一个10升塑料容器中，并用高纯水加满至10升。

●钼酸铵溶液（紫色通道）在约6升高纯水中溶解150（±1）g分析试剂级钼酸铵（NH4）6Mo7024.4H2O。

将溶液转移到一个10升塑料容器中，加入30（±5）ml氨水溶液NH4OH （比重0.880），并用高纯水加满至10升。

●第二酸– 1.0M硫酸（橙色通道）将大约7.5升高纯水放置在一个聚乙烯烧杯中。

用流动的冷水环绕烧杯，并缓慢而小心地加入545（±1）ml分析试剂级浓硫酸H2SO4 （比重1.84）。

添加时应不断搅拌。

加入200（±10）g分析试剂级柠檬酸晶体C6H8O7.H2O，搅拌使其溶解。

使溶液冷却至室温，然后转移到一个10升塑料容器中。

用高纯水加满至10升。

●还原溶液-抗坏血酸（棕色通道）在约6升高纯水中溶解132（±1）g分析试剂级抗坏血酸C6H8O6。

在本溶液中加入0.60（±0.01）g分析试剂级二钠-EDTA，C10H14O8N2Na2.2H2O。

溶解后，加入13（±1）ml 分析试剂级蚁酸H（COOH），并转移到10升塑料容器中。

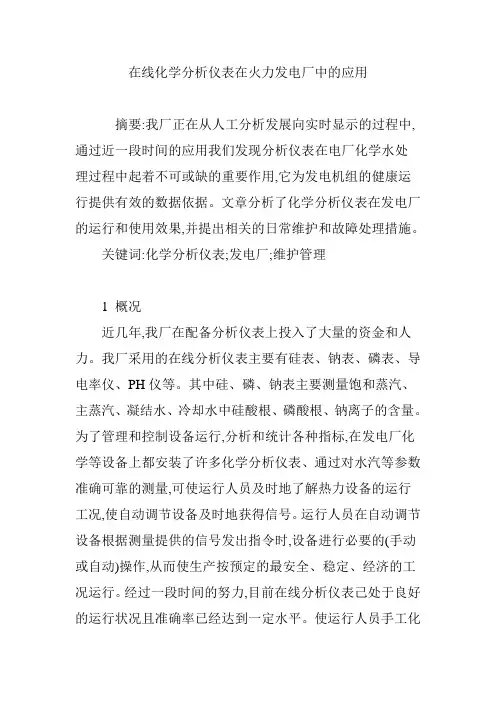

在线化学分析仪表在火力发电厂中的应用摘要:我厂正在从人工分析发展向实时显示的过程中,通过近一段时间的应用我们发现分析仪表在电厂化学水处理过程中起着不可或缺的重要作用,它为发电机组的健康运行提供有效的数据依据。

文章分析了化学分析仪表在发电厂的运行和使用效果,并提出相关的日常维护和故障处理措施。

关键词:化学分析仪表;发电厂;维护管理1 概况近几年,我厂在配备分析仪表上投入了大量的资金和人力。

我厂采用的在线分析仪表主要有硅表、钠表、磷表、导电率仪、PH仪等。

其中硅、磷、钠表主要测量饱和蒸汽、主蒸汽、凝结水、冷却水中硅酸根、磷酸根、钠离子的含量。

为了管理和控制设备运行,分析和统计各种指标,在发电厂化学等设备上都安装了许多化学分析仪表、通过对水汽等参数准确可靠的测量,可使运行人员及时地了解热力设备的运行工况,使自动调节设备及时地获得信号。

运行人员在自动调节设备根据测量提供的信号发出指令时,设备进行必要的(手动或自动)操作,从而使生产按预定的最安全、稳定、经济的工况运行。

经过一段时间的努力,目前在线分析仪表己处于良好的运行状况且准确率已经达到一定水平。

使运行人员手工化验强度有了很大的降低。

2 使用效果2.1 在线仪表监测已成为我厂日常水汽品质监督的主要手段。

在线仪表改造后,水汽品质监督以在线仪表监测为主,辅以少量的人工分析。

2.2 精确控制炉水水质。

炉水水质对水冷壁管的腐蚀、结垢程度有严重影响。

2.3 便于凝汽器查漏。

CRT切换到显示凝结水导电度曲线的画面,可容易地判断凝汽器泄漏时进行隔离操作的效果,曲线下行,则隔离有效,与人工分析相比,在线仪表更准确、及时、直观。

2.4 增加了对在线仪表进行水汽品质监测的信心。

3 在线仪表的管理3.1 由于仪表的种类繁多,要先建立好仪表的定期校验记录及管理工作,根据不同型号,不同应用应分别建立相应的校验记录。

3.2 在线仪表投用后,运行人员要定期检查与维护,调整好水汽样品的温度和流量,当仪表显示数据发生一定幅度变化时,则人工分析该水汽样品是否有品质变化,判断在线仪表有否发生故障。

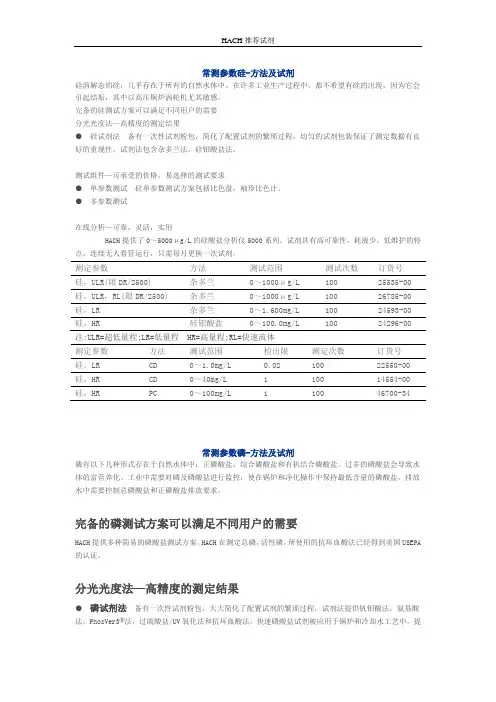

常测参数硅-方法及试剂硅溶解态的硅，几乎存在于所有的自然水体中。

在许多工业生产过程中，都不希望有硅的出现，因为它会引起结垢，其中以高压锅炉涡轮机尤其敏感。

完备的硅测试方案可以满足不同用户的需要分光光度法—高精度的测定结果●硅试剂法备有一次性试剂粉包，简化了配置试剂的繁琐过程，均匀的试剂包装保证了测定数据有良好的重现性。

试剂法包含杂多兰法，硅钼酸盐法。

测试组件—可承受的价格、易选择的测试要求●单参数测试硅单参数测试方案包括比色盘，袖珍比色计。

●多参数测试在线分析—可靠，灵活，实用HACH提供了0～5000μg/L的硅酸盐分析仪5000系列。

试剂具有高可靠性，耗液少，低维护的特点，连续无人看管运行，只需每月更换一次试剂。

测定参数方法测试范围测试次数订货号硅，ULR(限DR/2500)杂多兰0～1000μg/L10025535-00硅，ULR，RL(限DR/2500)杂多兰0～1000μg/L10026785-00硅，LR杂多兰0～1.600mg/L10024593-00硅，HR硅钼酸盐0～100.0mg/L10024296-00注:ULR=超低量程;LR=低量程 HR=高量程;RL=快速流体测定参数方法测试范围检出限测定次数订货号硅，LR CD0～1.0mg/L0.021*******-00硅，HR CD0～40mg/L110014554-00硅，HR PC0～100mg/L110046700-34常测参数磷-方法及试剂磷有以下几种形式存在于自然水体中：正磷酸盐，综合磷酸盐和有机结合磷酸盐。

过多的磷酸盐会导致水体的富营养化。

工业中需要对磷及磷酸盐进行监控，使在锅炉和净化操作中保持最低含量的磷酸盐，排放水中需要控制总磷酸盐和正磷酸盐排放要求。

完备的磷测试方案可以满足不同用户的需要HACH提供多种简易的磷酸盐测试方案。

HACH在测定总磷，活性磷，所使用的抗坏血酸法已经得到美国USEPA 的认证。

分光光度法—高精度的测定结果●磷试剂法备有一次性试剂粉包，大大简化了配置试剂的繁琐过程，试剂法提供钒钼酸法，氨基酸法，PhosVer3®法，过硫酸盐/UV氧化法和抗坏血酸法。

Swan COPRA PHOSPHATE磷表维护较验规程一、仪表概述1.工作原理硅酸盐连续测定仪是根据不同浓度硅钼蓝溶液对波长为815nm光的吸收度不同的原理来设计的（Lange 标准方法）。

在低pH条件下，硅酸盐和磷酸盐与钼酸铵反应，分别生成黄色的硅钼酸和磷钼酸。

在硅钼酸被硫酸亚铁铵还原成多聚混合物之前，磷钼酸要被草酸破坏掉。

应当指出的是，第一步反应（生成硅钼酸）的速度是相对缓慢的。

但就整体来看，反应全过程还是非常剧烈的。

随着反应速度的提高，反应温度也相应提高，从而缩短了加热样水的时间。

所以硅酸盐连续测定仪装备了可自动调节至45°C的反应室。

45 °C时，第一步反应只需2分钟便可完成。

接下来的反应需要1分钟。

再用30秒的时间来加热样水。

因此，全程反应时间不到5分钟。

光度计也须保持在45 °C恒温，以避免温度变化带来的误差并减少温度对光学元件的影响。

2.样水流量示意图样水被送入一个恒位器。

通道调节阀都可以调节样水流量，样水必须总是保持溢流排放。

通道分配如下：通道1 样水连接1 标志号为：#1 编号1通道2: 样水连接2 标志号为：#2 编号2通道3: 样水连接3 标志号为：#3 编号3通道4: 样水连接4 标志号为：#4 编号4通道5: 标准试剂标志号为：#5 编号5通道6: 空白选项或安全通道标志号为：#6 编号6如果是两通道仪表，那么通道3 和4就不会出现在显示屏上。

通道数可用键盘来设置。

对于手工取样（用户模式：手工取样），您可以选择想使用的通道（通道1-6）通道5：在增益校准期间，该通道被自动选择。

对于手工取样，您也可以使用该通道，从固定架上取下标准液瓶，装上手工取样瓶即可。

用通道选择阀选中一路样水通道，或标准通道或安全通道，选定的样水被样水泵送入系统。

流经水泵后样水被送入恒温反应槽。

这是一根Teflon管，预装加热器，并有4个试剂入口。

水泵的转速决定了进入反应槽的样水的流量。

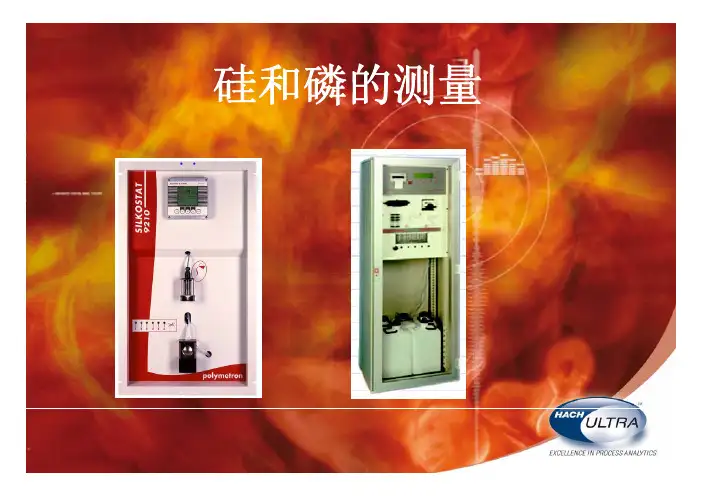

硅和磷的测量硅的测量:为什么?9不可溶性硅的颗粒(硅酸盐)沉积在气轮机叶片和换热器表面9硅酸盐导致气轮机效率降低同时大量硅酸盐沉积造成永久性机械损坏9在除盐水车间硅的监测是一个关键性参数硅的测量:为什么?硅不是在锅炉内产生的:如果锅炉内存在硅,是由其它地方传入的硅是非离子性的-> 树脂失效时第一个释放出的元素–在安全允许范围内最大效率地利用离子交换树脂监测除盐水车间阴床和混床出口胶体硅通过离子交换是不能被去除的–胶体硅不能被比色法监测到的–在高温下胶体硅便会分解,这也是为什么有时饱和蒸汽或者炉水的硅含量比给水的要高监测蒸汽蒸汽硅的可溶性随压力升高而增大–水和蒸汽的区别在于压力和温度–炉内的硅越大=>蒸汽硅越大–通过监测导电度不能真实反映硅含量的变化监测蒸汽和炉水硅控制排污硅的测量:为什么?硅不是在锅炉内产生的:如果锅炉内存在硅,是由其它地方传入的硅在气轮机叶片和换热器表面沉积–这些沉淀是不能溶解的,并且很难去除掉–这些沉淀使得气轮机失去平衡,并且效率降低监测高压和低压蒸汽的冷凝物监测硅来监测冷凝器是否泄漏–冷却水通常硅含量较高–硅的监测要比导电度灵敏监测凝结水如果使用海水冷却,监测钠更灵敏调节水样PH.加入钼酸盐,硅和磷与钼酸盐反应.加入草酸消除磷的干扰并且使颜色加深•黄色化合物:-测量硅钼黄-加入还原剂,还原成硅钼蓝颜色的深浅与硅的浓度成比例关系 Sample+ Acid+ MolybdateDelay time Delay time+ ReducingagentMeasure如何测量硅?如何测量硅?几乎所有硅表的测量原理都一样,不同的只是:测量黄色或兰色化合物:兰色精度约为黄色7倍还原剂:有机和无机试剂消耗量:检测极限:•环境的干扰•试剂中本体硅的影响使用维护光度计LEDreference measureR MLsample outflush sample in40 mm 光度计,测量范围:0 -1000 ppbreference blocphotometer central body measure bloc40 mm measure cell8mm 光度计,测量范围:0 -5000 ppbemitter receiver fixing screwsfixing screwsmeasure cell housing1/ sample inlet2/ sample outlet3/ sample drain4/ cell screws5/ 8 mm diameter glass tube6/ sealing rings多通道8891硅表硅表工作原理photometer820 nm sampleacid molybdateoxalicacid ferroussulfatereaction 3reaction 2reaction 1creates the complexavoidphosphateinterferencedevelopthecolour1'30"5'8891硅表流程图5'30" 1'sampleflow ratevalvesamples inlet1 (6)channelssamplingblockdrainslopevalveslopecalibrationsolutionsulfuricacidoxalicacidferroussulfatemolybdatedraindrainphotometerzerovalvepumpflushvalve8891硅表前视图printerphotometer delay coil zero valve pump mixing blocksslope valvesample overflow cupneedle valve8891硅表的取样装置cell drain inletprotection plastic capcommon sampling linedrain output sample level detectorsampling valvesample flow valve8891硅表的液位检测器Opto-SchmittTriggerLEDdetector signal•0 = OK• 1 = problem–no sample–bubbles on it–direct sun light8891硅表的加热装置（如果样品温度< 15°C）sample outletsample direction heating devicepower cablesample inlet8891硅表主显示屏大量有用的信息显示在大型液晶屏幕上（其中包括所有通道的样品浓度在线测量值也可清晰地显示在屏幕上DISP1 MAINSAMPLE 1 2 3 4 5 6ALARM Time : 13:10 13:20 13:30 13:40 13:50 14:00 Conc : 19 25 9 17 47 29 Unit : ppb ppb ppb ppb ppb ppb LAST CALIBRATION thu 16.4.92 at 13:56 DISP2 MAINSAMPLE SAMPLE 4 14:08:23ALARM16 ppbLAST CALTHU 16.4.9213:568891硅表主菜单编程是基于主菜单—子菜单的形式可以通过简单的按键操作对所有参数和命令进行设置D I S P L A Y M A I NA L A R M 1 2 3 4 5 6p p b O N O N O N O N O N O N R E A G E N T : O N C A L S O L : O NL E V E L : O N O N O N O N O N O N L IM I T 01000 1000 1000 1000 1000 1000D IS P L A YM A I N :A L A R M D I S P L A Y M O D E S E Q U E N C EA N A L O G O U T P U T I N S T A L L A T I O N S E R V I C E C A L IB R A T I O N P R IN T E R T I M E D I A G N O S T IC S S E R I A L O /P8891硅表诊断子菜单得出的重要数据可用于判断斜率校准或者标准溶液出现的问题DIAGNOSTICS :Main software 368890-50010 Vs 4.7 TEST CONSTANT368890-50110 Vs 4.7 Boot software 368890-50310 Vs 4.1ADC MAIN8891硅表ADC 子菜单允许调整参数•校准参数（上面两行）•测量单元读取参数（最后一行）DIAGSADC READINGS REF SIG ACTUAL PRIME CALZERO -8.135 -7.565 -0.570SLOPE -8.135 -5.280 -2.855SAMPLE -8.142 -6.125 -2.017must be as near as possiblemust have a difference of~ 3V for a slope calibration solution of 214 ppb SiO 2~ 6V for a slope calibration solution of 500 ppb SiO 28891硅表顺序编程菜单样品的测量顺序可以自由编程在顺序编程下最多可以编程16 个测量个步骤如果被测样品断样，仪表可以自动转换到下一个样品进行测量DISPLAY MAINSEQUENCE1 323 5 64 1 28891硅表特点概括多通道测量（1~6通道）稳定的试剂，只需40天更换一次使用友好的用户界面，进行编程操作两点自动校准可通过液位检测器，检测试剂和标准溶液的消耗可通过打印机打印历史数据和表格8891硅表的精度使用40毫米测量单元sample concentration (ppb) 0..1 10 100 500 1000 accuracy + ppb NA(*) 2 2 10 20 accuracy + % -- -- 2 2 2 (*) detection limit < 2 ppb使用8毫米测量单元sample concentration (ppb) 0..1 10 100 500 1000 accuracy + ppb NA(*) ~ 5 5 12 25 accuracy + % -- -- -- 2.5 2.5 (*) detection limit ~ 10 ppb多通道8892磷表磷表工作原理photometer 820 nmacid molybdate ferrous sulfate1'sample8892磷表流程图sample inlet 1..... 6 channelsneedle valvesample blockdrainslope valvezero valvepump 5 channelsdraindrainlevel detectorphotometerdrain valvedelay coil1'slopecalibration solutionsulfuric acidmolybdate ferrous sulfatemixing block8892磷表前视图printer photometer delay coil 1'zero valve sampling blockneedle valveslope valve mixing valve5 channels pump单通道硅表9097硅表工作原理photometer820 nm sampleacid molybdateoxalicacid ferroussulfatereaction 2reaction 1creates the complexavoidphosphateinterferencedevelopthecolour1'30"5'9097硅表流程图photometerneedle valveflowrate detectordraincalibration solution 1calibration solution 2acid +molybdateto pump and drainoxalic acidferrous sulfateheaterdegassingmixer 7'pumpdrain valvedrain9097硅表前视图transmitter 8990photometermeasure cell heater (option)mixercalibration solutionsreagentsneedle valve sample detector pump9097光度计测量单元改进的设计•可拆卸的单元窗•反应更加稳定充分9097硅表光度计信号反馈及控制用一个特殊的装置控制发射光源以保证信号的长期稳定Power supply820nmMesRef+-ReferenceVoltage9097硅表自动量程系统仪表可以自动选择适当的测量量程以便获得最高的测量精度可以从一个量程完全自动转换为另一个量程X100 X10 X1礟rocPhotometer signal GainADCDisplay4-20mA 0- 10ppb100-1000ppb10-100ppb9097硅表的混合搅拌器8891硅表3段延时线圈被6个器皿取代在这些器皿中各有1个磁性搅拌器用来混合试剂和水样TEKA装置可以直接控制新型的加热系统sample+ acid+ molybdate photometeroxalic acidferroussulphatebubblesheateroptionsample in sample outmagneticStirrer9097硅表加热装置在化学反应阶段可以自动调节水样温度有以下部分组成•1个加热设备•1个温度探头它被安装在混合器的中央位置9097硅表校准（两点校准）Standard ConcentrationReadings4080x xx 40802 point calibration suppresses the interferencedue to silica contained in the reagents9097硅表稳定曲线举例9097硅表稳定性测试0 1 2 3 4 5 024681012Time (hours)Stability test 9097 on 12 hours9097硅表响应曲线（1）1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 0200400600 800 1000 1200 1400 1600N?measurementSi9097SiO2 addition+11.1ppbajout03 9-4-989097硅表响应曲线（2）0 0.4 0.8 1.2 1.6 2 2.4 2.8 3.2 3.6 4 02004006008001000120014001600N?measurementSi9097SiO2 addition+2.5ppbajout04 4-10-989097硅表响应曲线（3）0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 0200400600N?measurementSi9097SiO2 addition+0.5ppb+0.5ppb+1 ppbajout02 8-4-989097硅表响应曲线（4）0 0.2 0.4 0.6 0.8 1 1.2 1.4 1.6 1.8 2 0200400600N?measurementSi9097SiO2 additionajout03 9-4-98+0.5ppb+0.25ppb硅分析仪目前多数硅分析仪在使用中普遍存在的问题¾维护量大,运行费用高•试剂消耗•试剂容易结晶•蠕动泵(或气泵)¾测量准确性不够高•灵敏度•通道间的互相干扰•零点校准的准确性9210硅表多通道(1-6)低试剂消耗量:2L每45天友好的用户界面,易于操作两点自动校准,”绝对零点”的零点校准方式没有蠕动泵，无需压缩空气内部存储历史数据，每个样水２４小时内的测量曲线图9210硅表全世界有超过5000台POLYMETRON硅表在运行测量范围：0-1000ppb/0-5000ppb高精度：好于+/-0.5 ppb循环时间：9分钟低试剂消耗：２Ｌ／４５天远程控制：启动／停机／校准６独立的４－２０mA输出自动诊断，８个报警继电器，ＲＳ４８５测量顺序LOOP MEASURING MODETime (min)0,09,519,028,5Sample 1Sample 2Sample 3FIX TIME MEASURING MODE (ex : cycle time = 12 min).Time (min)0,09,512,021,524,034Sample 1Sample 2Sample 3Reaction + measureSampling(overflow )Sampling(photometer)Reaction + measureSampling(photometer)Reaction + measureSampling (overflow )Sampling(photometer)Sampling(photometer)Reaction + measureSampling (photometer)Reaction + measureSampling(photometer)Reaction + measureSampling (overflow )Sampling (overflow )9200变送器超大显示屏，多通道数据和图表显示菜单编程，５种可选语言趋势曲线图六通道２４小时数据的图表显示通过mA输出设置坐标历史数据存储32k的数据存储器，能够存储2-3周的数据•测量数值•报警信息•校准数据。

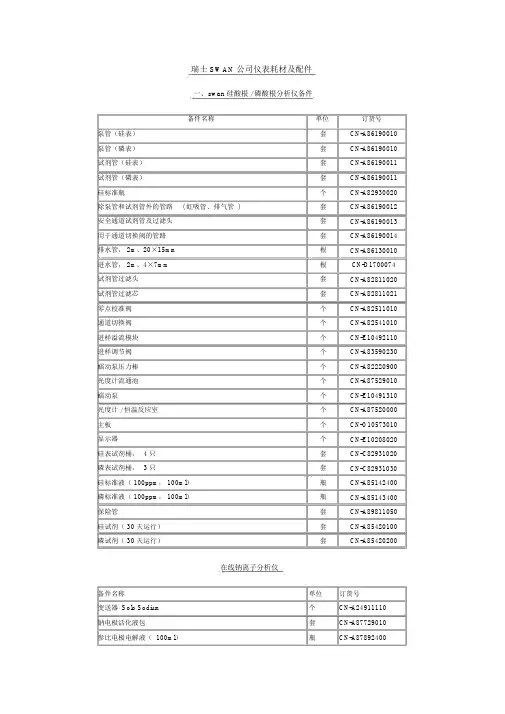

瑞士 SWAN 公司仪表耗材及配件一、swan硅酸根 / 磷酸根分析仪备件备件名称单位订货号泵管（硅表）套CN-A86190010 泵管（磷表）套CN-A86190010 试剂管（硅表）套CN-A86190011 试剂管（磷表）套CN-A86190011 硅标准瓶个CN-A82930020 除泵管和试剂管外的管路( 虹吸管、排气管 ) 套CN-A86190012 安全通道试剂管及过滤头套CN-A86190013 用于通道切换阀的管路套CN-A86190014 排水管， 2m、20×15mm 根CN-A86130010 进水管， 2m、4×7mm 根CN-D1700074 试剂管过滤头套CN-A82811020 试剂管过滤芯套CN-A82811021 零点校准阀个CN-A82511010 通道切换阀个CN-A82541010 进样溢流模块个CN-E10492110 进样调节阀个CN-A83590230 蠕动泵压力棒个CN-A82220900 光度计流通池个CN-A87529010 蠕动泵个CN-E10491310 光度计 / 恒温反应室个CN-A87520000 主板个CN-O10573010 显示器个CN-E10208020 硅表试剂桶， 4 只套CN-C82931020 磷表试剂桶， 3 只套CN-C82931030 硅标准液（ 100ppm， 100ml）瓶CN-A85142400 磷标准液（ 100ppm， 100ml）瓶CN-A85143400 保险管套CN-A89811050 硅试剂（ 30 天运行）套CN-A85420100 磷试剂（ 30 天运行）套CN-A85420200在线钠离子分析仪备件名称单位订货号变送器 Solo Sodium 个CN-A24911110钠电极活化液包套CN-A87729010参比电极电解液（ 100ml）瓶CN-A87892400钠标准液（ 100ml ）瓶CN-A85141400 钠电极支CN-A87720010 参比电极支CN-A87840100 空气过滤器（ 2 个 / 套）套CN-C82880010 全套管路配件（ Solo 型）套CN-A86170030 密封圈及小零件套CN-A83590040 碱化试剂瓶密封圈（ 5 个/套）套CN-A82939010 校准瓶个CN-A83930020 碱化试剂瓶个CN-C82930010 碱化试剂瓶瓶盖个CN-A83591020 溢流杯（Ι）个CN-A83595190 溢流管（Ⅱ）个CN-A83595170 校准瓶支架个CN-A83595200 电极测量池套CN-A83595180 全套恒压器套CN-A83555040 样流探测器个CN-A87932010 温度传感器（带电缆）支CN-A87027020二、在线溶解氧分析备件名称单位订货号变送器 FAM Oxytrace 台CN-A12151000 变送器 PAM Oxytrace 台CN-A12351100 氧电极 Oxytrace SC ，1m电缆支CN-A87212012 氧电极 Oxytrace SC ，5m电缆支CN-A87212052 氧电极 Oxytrace SC ，10m电缆支CN-A87212062 氧电极 Oxytrace SC ，15m电缆支CN-A87212072 Solo 氧电极， 1m电缆支CN-A87211011 法拉第电极支CN-A87921010 Oxytrace 氧电极配件包（ 3 片膜 ,50ml 电解液 , 螺丝）套CN-A87219010 流通池 B-flow SS316L ，不带卡套个CN-A83228326 Oxytrace 氧电极压力补偿部件套CN-A87290030 氧电极固定套管、 O-形环密封圈、垫片套CN-A83910030 PMMA流通池更换件（转子 , 转子固定件 , 灰螺丝）套CN-A83590050 Solo 氧流通池更换件 ( 密封圈 , 排水管 , 进样调节钮 ) 套CN-A83590051 电解液注入孔螺丝个CN-A87290010 氧电极快速接头套CN-C86530000 Oxysafe 氧电极配件包（ 2 片膜 ,50ml 电解液 , 螺丝）套CN-A87239010 Oxysafe 氧电极压力补偿部件 ( 污水 ) 套CN-A87290040三、在线联氨分析仪备件名称单位订货号kjhgf 支CN-A87027020 联氨测量电极 ( 带转子 ) 支CN-A87610010 参比电极支CN-A87850100 流量电极 ( 带电缆 ) 支CN-A87931010 参比电极电缆根CN-A88121620 测量电极电缆根CN-A88121530 进水管 ,3 米根CN-A86110010 排水管 ,2 米根CN-A86130010 流通池清洗件个CN-A83590030 扩散管 ( 一年运行 ) 根CN-A82250100 试剂瓶密封圈套CN-A82939010 流通池备件 ( 小管及 O-型圈 ) 套CN-A83590021 电极清洗转子个CN-A87459010 试剂瓶个CN-C82930010 过滤杯根CN-A82811010 过滤网个CN-A82819010 保险丝套CN-A89811010四、在线联氨表（ DIGOX 5 HY 型）备件名称单位订货号流量计个PE470000（So）密封圈套DG553500参比电极支DG940700测量电极支DG980400反向电极 F 支DG940502反向电极 G 支DG940509适配器个DG942504隔膜配件套DG500900校准电极支DG940600流量计个DG512600温度传感器个DG501900过滤器接头个ZZ130096过滤器垫片配件套ZZ130095KCL电解液瓶DG094100盐介质瓶OF062006阳离子交换树脂（ 1.5 升/袋）袋PE110003 Calibratior block 个DG940501五、在线电导率测量仪备件名称单位订货号变送器 PAM Powercon 套CN-A13331100 变送器 PAM Rescon 套CN-A13321100 电导率电极， Swansonsor RC U ，固定 5 米电缆套CN-A87322250 电导率电极， Swansonsor RC U ，固定 15 米电缆套CN-A87322270 电导率电极， Swansonsor UP-CON，固定 5 米电缆套CN-A87324150 流通池， B-flow SS316L L130 个CN-A83228133 流通池， B-flow 1.70 个CN-A83228123 电导率电缆， SSPVC 4 根CN-A88155520 FAM 型变送器保险丝（ 3 大 4 小）套CN-19960010六、在线 PH测量仪备件名称单位订货号变送器 FAM PH 台CN-A1111000 变送器 PAM PH 台CN-A113111000 流通池 B-flow pHT 个CN-A83228025 流通池 QV-flow pHT （针型阀、温度计、流量计）个CN-A83411105 超纯水 pH 复合电极， Swansensor pH SI 套CN-A87110200 超纯水 pH 分离式电极（测量电极）Swansensor pH FI 套CN-A87150200 超纯水 pH 分离式电极（参比电极）Swansensor Re. FI 套CN-A87860100 污水 PH沉入式电极 ,Sawnsensor pH AY 套CN-A87130200 NT5K电极CN-A87020200 电极电解液 3.5M,200ml 瓶CN-A87893500 PH4标准液 ,40ml 瓶CN-A85112300 PH7标准液 ,40ml 瓶CN-A85113300 PH9标准液 ,40ml 瓶CN-A85114300 5 米电缆 (AB/SKB) 根CN-A88131520 10 米电缆 (AB/SKB) 根CN-A88131620 15 米电缆 (AB/SKB) 根CN-A8813172020 米电缆 (AB/SKB) 根CN-A88131820 30 米电缆 (AB/SKB) 根CN-A88131920 信号转换器 1W93 PH 个CN-A87911002 在线阳导测量仪树脂柱袋CN-A82841030。

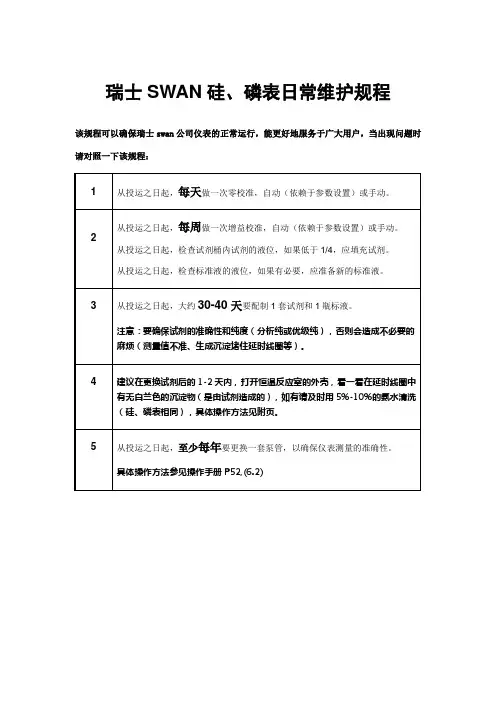

瑞士SWAN硅、磷表日常维护规程该规程可以确保瑞士swan公司仪表的正常运行，能更好地服务于广大用户，当出现问题时请对照一下该规程：1 从投运之日起，每天做一次零校准，自动（依赖于参数设置）或手动。

从投运之日起，每周做一次增益校准，自动（依赖于参数设置）或手动。

2从投运之日起，检查试剂桶内试剂的液位，如果低于1/4，应填充试剂。

从投运之日起，检查标准液的液位，如果有必要，应准备新的标准液。

3 从投运之日起，大约30-40天要配制1套试剂和1瓶标液。

注意：要确保试剂的准确性和纯度（分析纯或优级纯），否则会造成不必要的麻烦（测量值不准、生成沉淀堵住延时线圈等）。

4 建议在更换试剂后的1-2天内，打开恒温反应室的外壳，看一看在延时线圈中有无白兰色的沉淀物（是由试剂造成的），如有请及时用5%-10%的氨水清洗（硅、磷表相同），具体操作方法见附页。

5 从投运之日起，至少每年要更换一套泵管，以确保仪表测量的准确性。

具体操作方法参见操作手册P52,(6.2)当出现以下几种情况时，也应运用5%-10%的氨水清洗仪表： 1、仪表测量值偏低或为零。

2、用仪表测量标准液时，如果测量值远远高于或低于标准液的浓度值或忽高忽低。

操作步骤如下：首先要准备5%-10%的氨水1升，分装在两个瓶子里，一个瓶子放在标准液瓶的位置，一个用来盛放从试剂桶里取出来的试剂管（硅4根，磷3根），然后进行如下操作：1、按键，出现如下界面：2、再按键即可进入SETUP 模式，出现如下界面：3、按键或者键，直至出现如下界面：4、按键进入维护菜单，出现如下界面：5、按键或者键，直至出现如下界面：6、按键进入液体系统菜单，出现如下界面：7、连续两次按键进入，出现如下界面：此时，您会发现蠕动泵反向转动且转速明显变快，再按或键，选择5通道，出现如下界面：当百分比增加到100%时（大约需6分钟），蠕动泵会自动停止，出现如下界面：8、重复步骤7，直到沉淀被冲洗干净，然后将氨水换成除盐水，再重复步骤7（1-2次即可），然后将试剂管放入各自的试剂桶中，标准液瓶放回原位，按键即可进入测量状态。

硅表（silica）药剂种类：（均为分析纯以上等级）浓硫酸H2SO4钼酸铵（NH4）6Mo7024.4H2O氨水溶液NH4OH （比重0.880）柠檬酸晶体C6H8O7.H2O抗坏血酸C6H8O6二钠-EDTA，C10H14O8N2Na2.2H2O蚁酸H（COOH）1000 mg l–1 二氧化硅储备高浓度标准液工作描述：试剂及标准溶液容器必须清空，并用高纯水（除盐水）彻底清洗尽量使用PE烧杯等容器配制，避免玻璃中的硅污染容器上的盖子必须始终盖上，以避免可能含有大量二氧化硅的灰尘落入硅表液配制后用分光光度计回测检查浓度配制后请注明配制日期药剂配方：●第一酸- 0.3M硫酸（红色通道）将大约4升高纯水放在塑料烧杯中，小心地加入160（±0.5）ml分析试剂级浓硫酸H2SO4，（比重1.84）。

将溶液转移到一个10升塑料容器中，并用高纯水加满至10升。

●钼酸铵溶液（紫色通道）在约6升高纯水中溶解150（±1）g分析试剂级钼酸铵（NH4）6Mo7024.4H2O。

将溶液转移到一个10升塑料容器中，加入30（±5）ml氨水溶液NH4OH （比重0.880），并用高纯水加满至10升。

●第二酸– 1.0M硫酸（橙色通道）将大约7.5升高纯水放置在一个聚乙烯烧杯中。

用流动的冷水环绕烧杯，并缓慢而小心地加入545（±1）ml分析试剂级浓硫酸H2SO4 （比重1.84）。

添加时应不断搅拌。

加入200（±10）g分析试剂级柠檬酸晶体C6H8O7.H2O，搅拌使其溶解。

使溶液冷却至室温，然后转移到一个10升塑料容器中。

用高纯水加满至10升。

●还原溶液-抗坏血酸（棕色通道）在约6升高纯水中溶解132（±1）g分析试剂级抗坏血酸C6H8O6。

在本溶液中加入0.60（±0.01）g分析试剂级二钠-EDTA，C10H14O8N2Na2.2H2O。

溶解后，加入13（±1）ml 分析试剂级蚁酸H（COOH），并转移到10升塑料容器中。

硅表的原理
硅表是一种常见的半导体材料，具有广泛的应用领域。

它的原理主要涉及硅材
料的特性和结构，以及在电子学、光学和光伏等领域的应用。

在本文中，我们将详细介绍硅表的原理及其相关知识。

首先，硅表的原理与硅材料的特性密切相关。

硅是一种化学元素，具有四个价
电子，因此可以形成稳定的共价键结构。

这种结构使得硅材料具有良好的导电性和半导体特性。

此外，硅材料还具有较高的熔点和化学稳定性，适合用于制备各种电子器件和光学器件。

其次，硅表的原理还涉及到硅材料的结构特性。

硅表通常以晶体形式存在，具
有良好的晶格结构和晶体形态。

这种结构特性使得硅材料具有较高的电子迁移率和光学透明性，适合用于制备高性能的电子器件和光学器件。

除此之外，硅表的原理还与硅材料在电子学、光学和光伏等领域的应用密切相关。

在电子学领域，硅表常用于制备场效应晶体管和集成电路等器件，具有良好的电子传输性能和稳定性。

在光学领域，硅表常用于制备光学波导和光学器件，具有良好的光学透明性和折射率调控性能。

在光伏领域，硅表常用于制备太阳能电池，具有良好的光电转换效率和稳定性。

总的来说，硅表的原理涉及到硅材料的特性和结构，以及在电子学、光学和光
伏等领域的应用。

通过深入了解硅表的原理，可以更好地理解硅材料的性能和优势，为其在各种领域的应用提供理论基础和技术支持。

希望本文可以对读者有所帮助，谢谢阅读！。

核工业北京化工冶金研究院—系列仪表简介一、系列仪表水质分析仪在线电导率仪钠离子测量装置磷酸根分析仪硅酸根分析仪联氨分析仪氯分析仪微量金属在线分析仪在线溶氧仪在线PH计酸碱盐浓度计钠离子分析仪1、硅酸根分析仪硅酸根分析仪(硅表)是一种采用先进光电子技术设备制造的智能型在线分析仪，它适用于火力发电厂、石化、制药、半导体等行业除盐水、蒸汽、凝结水、炉水中微量硅酸根的测定。

先进的技术、独特的设计，极小的维护量，使用户享受到一种全新的工作理念。

仪器原理在酸性条件下，硅酸根与钼酸铵反应生成硅钼黄，再用还原剂还原成硅钼蓝，然后采用分光光度法测定。

加入草酸可掩蔽磷酸根离子的干扰。

仪器的机构仪器由电路系统、化学流路及试剂箱三大单元构成。

电路系统：主要包括单片微机系统、液晶显示器、控制电路等。

化学流路：主要包括隔膜泵、控制阀、过滤器、光度检测器等。

试剂箱：用于安放试剂瓶。

主要技术指标测量范围：0～100μg/L；0～2000μg/L测量精度：1％(满量程)测量重现性：1％(满量程)样品条件：温度5～40 ℃，试样压力0.1MPa，流程50mL/min测量时间：12min试剂消耗：4×2.0升/月电源：AC220V 50Hz功率150W信号输出：4～20mA隔离RS232C或RS485串行口(选购件)外形尺寸( mm )：700(高)×500(宽)×310(深)开孔尺寸( mm )：670(高)×470(宽)重量：30kg2、磷酸根分析仪(磷表)仪器原理在酸性条件下，磷酸根与钒钼酸生成黄色的磷钒钼黄络合物，然后采用分光光度法测定。

仪器的机构仪器由电路系统、化学流路及试剂箱三大单元构成。

电路系统：主要包括单片微机系统、液晶显示器、控制电路等。

化学流路：主要包括隔膜泵、控制阀、过滤器、光度检测器等。

试剂箱：用于安放试剂瓶。

主要技术指标测量范围：0～mg/L；0～5 mg/L；0～10 mg/L；0～20 mg/L测量精度：1％(满量程)测量重现性：1％(满量程)样品条件：温度 5～40 ℃，试样压力0.1MPa，流程50mL/min测量时间：6min试剂消耗：3.0升/月电源：AC220V 50Hz功率150 W信号输出：4～20mA隔离 RS 232C 或 RS485 串行口(选购件)外形尺寸( mm )：700(高)×500(宽)×310(深)开孔尺寸( mm )：670(高)×470(宽)重量：30kg3、钠离子分析仪钠离子分析仪能自动实现对超纯水(脱盐水)中ppb级微量钠离子的连续监测，可用于电厂及蒸汽动力厂高压蒸汽锅炉给水处理系统，凝结水精处理系统，凝汽器检漏系统以及半导体、医药等其它工业水处理系统。

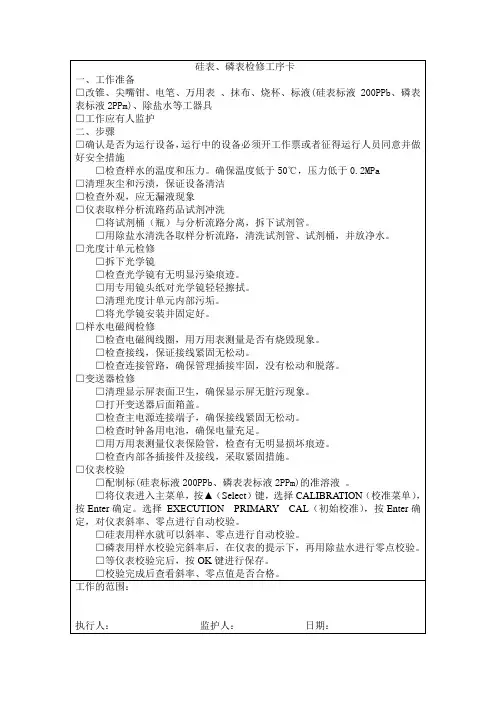

硅表、磷表工作原理我公司六期#10、#11水汽现使用的在现硅表、磷表均属于光学分析仪表，采用光电比色分析法术进行硅酸根、磷酸根的测量，光电比色分析法就是用光电元件比较被测溶液同标准溶液颜色深浅的比色方法。

一、仪表的工作原理及过程1、原理：在酸性介质中，硅酸胺与钼酸胺反应生成硅钼黄,然后用还原剂硫酸亚铁将硅钼黄还原成硅钼蓝此兰色的深浅程度与硅酸盐的含量成正比2、流程：样水→样水电磁阀→→流量调节阀→测量电磁阀→进入测量池3次冲洗并样品装满→测量电磁阀关闭→R1(R1脉冲泵开启4分钟) →R2(半分钟) →R3(1MIN)测量池配有加热器和磁力搅拌器以保障试剂和样品的充分混合完全反应→测量→显示二、仪表的技术规格1、样水1.1测量周期10分钟/每个通道1.2样水压力0.2-6bay1.3样水温度5-50度1.4样水流量10-20L/H2、测量范围0-1000ppb3、输出4-20mh4泵电磁阀.最大电压30vDC 最大电流1A5混合器控制24vAC最大电流1A6加热器控制最大电压24vDC最大电流1A7测量槽温度测量最大电压5VDC最大电流1MA三、仪表的操作1仪表的使用界面使用界面一共有4个显示屏幕1.1主显示屏幕:包括样水名称、当前时间样水浓度、棒形图最后的斜率和偏移校准,日期和时间以及确认取消功能键1.2各水样浓度显示屏幕:包括样水名称,测量浓度值、测量时间1.3报警显示屏幕:包括警告报警(W)系统报警( )1.4趋势图显示屏幕:包括样水名称趋势曲线的日期、浓度趋势图2仪表操作仪表的操作方式为菜单式操作,按MENU菜单键进入主菜单.,包括:校准、维护、测量、报警mA输出、通讯、顺序、服务,下面就每个主菜单进行介绍2.1校准主菜单校准主菜单包括程序设置、初始校准、手动校准、参数显示、历史数据五项内容2.1.1编程设置编程包括:自动/手动的切换,标准浓度的设定,自动的校准的间隔时间的设置2.1.2初始校准当第一次运行仪表时,首先要对仪表进行初始校准-,并且作为下列校准的参考(包括零点、斜率的校准)以后所有的手动/自动校准的结果将与标准设置的零点和斜率的参比进行比较2.1.3手动校准手动校准菜单中包括:零点校准、斜率校准、零点+斜率校准三项内容,按选择以上一项按确认键即开始校准2.1.4校准参数该菜单显示初始校准参数和最后的校准参数2.1.5历史数据该菜单显示校准历史数据、日期和小时、校准类型手动/自动、斜率零点.2.2维护菜单2.2.1启动菜单该菜单用于仪表启动时调节各种样水的流量以及试剂管的充满(启动仪表时使用)2.2.2补充试剂每次更换试剂和校准液时,需进入该菜单其内容包括调整容量、管路冲洗、容器满三部分,其中调整容量分为试剂1-4的容量的设置(满桶为两升);管路冲洗:更换管路试剂2.2.3长期停运该菜单为仪表长期停运时用于冲洗样水流路:准备250mL无硅水冲洗2.2.4管子清洗用于试剂R1R2R3R4的流路清洗2.2.5光度计测试该菜单用于判断光度计是否处于良好的运行状态,其参数有暗电流(没有光源时检测本身有一信号)不会变化,一般为0.008,参比电压(LED)3.5V,参比电流(led)LED的电流,改变参比参比电流的大小可改变LED的电压值2.2.6泵-其他子菜单该菜单主要用于测试泵(R1R2R3R4)混合器、排放和加热器是否处于良好的运行状态2.2.7电磁阀菜单该菜单允许测试电磁阀是否工作正常,电磁阀01-06样水通道阀,电磁阀07测量电磁阀2.3测量主菜单测量主菜单包括测量模式:手动取样、历史数据、光度计参数ADC值4项内容2.3.1测量模式菜单该菜单允许对测量模式进行编程,其中模式选择正常,周期选择环路/间隔中的环路,间隔XXX 分钟2.3.2手动取样菜单用手动取样的方式进行测量,首先在测量前取200ml样水对测量池进行清洗,然后重新粉3或4次倒入样水,放入液位探头,按OK进行测量2.3.3历史数据菜单该菜单可以查历史浓度值与报警值2.3.4ADC值菜单该菜单显示初始校准,最后校准和最后测量的光度计参数2.4报警菜单设置警告报警与系统报警的参数,警告报警包括:样水缺少、试剂液位低、校准零点斜率偏差大、测量错误、光屏调节错误等;系统报警:主要为仪表本机一些模块出现错误2.5mA电流输出菜单该菜单主要用于设置输出通道中的输出电流、线性/双线性(看曲线图)、仪表量程的起始点与终点值,还可输出一个0-21mA标准值2.6顺序菜单该菜单用于设置激活样水的通道与顺序2.7服务菜单该菜单主要包括:时间、显示、服务/代码、软件版本、缺省值、调节mA值、工厂等子菜单2.7.1显示菜单该菜单主要用于语言的选择其中法语(F) 英语(GB) 德语(D) 西班牙语(SP) 意大利语(I);单选择ppb/ppm或ug/L mg/L2.7.2调节菜单该菜单主要用于调整输出电流的误差,分两点独立校准4mA/20mA将mA串入输出上进行测试2.7.3工厂子菜单该菜单主要用于设定仪表的工作参数(出厂时已设定好了)四、仪表的故障判断及处理1仪表显示不正常,故障在电源板2化学流路工作不正常,故障在试剂泵电磁阀或驱动板3仪表校准不正常,故障测量板或电源板4仪表校准不正常,故障在流路连接或化学反应(检查化学试剂标液配置是否正确5仪表测量不正确,故障在化学流路需要清洗, 泵阀工作是否正常6测量时出现参比错误(Reference error)清洗测量槽及化学反光镜五、仪表的日常维护1试剂定期更换(45天)2过滤器的定期清洗3长期停机的管子、试剂泵清洗4检查主菜单有无报警信息,及时处理5检查各个阀、泵是否正常以及仪表有无堵漏现象问答题1六期硅表的工作原理2简述硅表的测量流程3简述硅表的日常维护。
