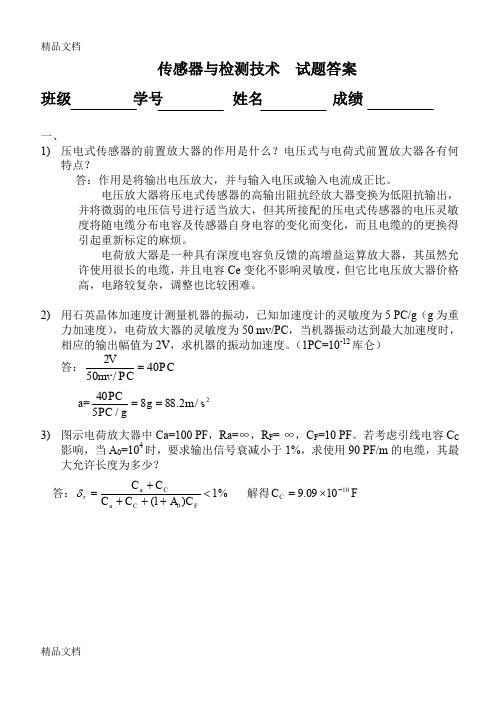

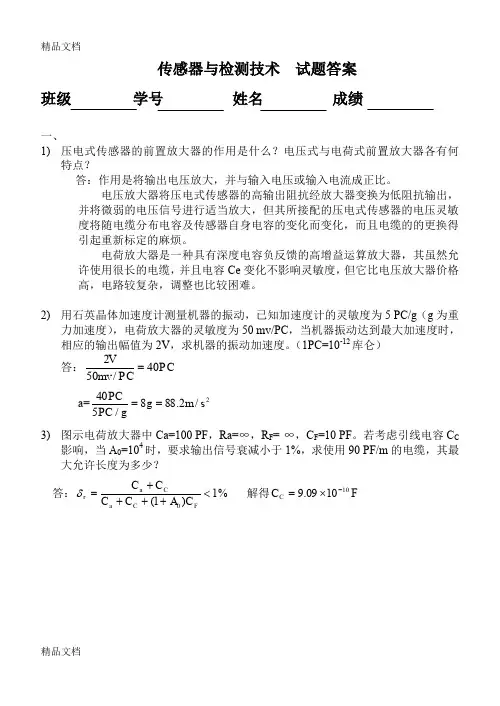

传感器与检测技术 试题答案班级 学号 姓名 成绩一、1) 压电式传感器的前置放大器的作用是什么？电压式与电荷式前置放大器各有何特点？答：作用是将输出电压放大，并与输入电压或输入电流成正比。
电压放大器将压电式传感器的高输出阻抗经放大器变换为低阻抗输出，并将微弱的电压信号进行适当放大，但其所接配的压电式传感器的电压灵敏度将随电缆分布电容及传感器自身电容的变化而变化，而且电缆的的更换得引起重新标定的麻烦。
电荷放大器是一种具有深度电容负反馈的高增益运算放大器，其虽然允许使用很长的电缆，并且电容Ce 变化不影响灵敏度，但它比电压放大器价格高，电路较复杂，调整也比较困难。
2) 用石英晶体加速度计测量机器的振动，已知加速度计的灵敏度为5 PC/g （g 为重力加速度），电荷放大器的灵敏度为50 mv/PC ，当机器振动达到最大加速度时，相应的输出幅值为2V ，求机器的振动加速度。
（1PC=10-12库仑） 答：PC PCmv V 40/502= a=2/2.888/540s m g gPC PC == 3) 图示电荷放大器中Ca=100 PF ，Ra=∞，R F = ∞，C F =10 PF 。
若考虑引线电容C C影响，当A 0=104时，要求输出信号衰减小于1%，求使用90 PF/m 的电缆，其最大允许长度为多少？ 答：%1)1(0<++++=FC a C a r C A C C C C δ 解得101009.9-⨯=C C Fm L 1.1010901009.91210=⨯⨯=∴--二、什么是金属应变片的灵敏系数？请解释它与金属丝灵敏系数的区别。
答： 应变片一般做成丝栅状，测量应变时，将应变片贴在试件表面上，试件的变形很容易传到应变片上。
金属应变片的灵敏系数与金属丝灵敏系数是不同的。
第一，零件的变形是通过剪力传到金属丝上的。
第二，丝沿长度方向承受应变时，应变片弯角部分也承受应变，其截面积变大，则应变片直线部分电阻增加时，弯角部分的电阻值减少，也使变化的灵敏度下降。
传感器与检测技术试卷及答案（（（（试卷一试卷一试卷一试卷一））））第一部分选择题（共24 分）一、单项选择题（本大题共12小题，每小题2 分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD 是一种（）A．PN结光电二极管电路B．PNP 型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC吸收电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Yn应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV 11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）第二部分非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。
传感器与检测技术试卷及答案第一部分选择题〔共24 分〕第二部分非选择题〔共76分〕二、填空题13．对传感器进行动态的主要目的是检测传感器的动态性能指标。
14．传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过的能力。
15．传感检测系统目前正迅速地由模拟式、数字式，向方向发展。
16．已知某传感器的灵敏度为K0，且灵敏度变化量为△K0，则该传感器的灵敏度误差计算公式为rs= 。
17．为了测得比栅距W更小的位移量，光栅传感器要采用技术。
18．在用带孔圆盘所做的光电扭矩测量仪中，利用孔的透光面积表示扭矩大小，透光面积减小，则说明扭矩。
19．电容式压力传感器是变型的。
20．一个半导体应变片的灵敏系数为180，半导体材料的弹性模量为1.8×105Mpa,其中压阻系数πL为Pa-1。
21．图像处理过程中直接检测图像灰度变化点的处理方法称为。
22．热敏电阻常数B 大于零的是温度系数的热敏电阻。
23．假设测量系统无接地点时，屏蔽导体应连接到信号源的。
24．交流电桥各桥臂的复阻抗分别为Z1，Z2，Z3，Z4，各阻抗的相位角分别为ϕ1ϕ 2ϕ 3 ϕ4，假设电桥平衡条件为Z1/Z4=Z2/Z3，那么相位平衡条件应为。
三、问答题〔本大题共6小题，每题4分，共24分〕25．简述压电式传感器分别与电压放大器和电荷放大器相连时各自的特点。
26．答复与直线式感应同步器有关的以下问题：〔1〕它由哪两个绕组组成？〔2〕鉴相式测量电路的作用是什么？27．简述压磁式扭矩仪的工作原理。
28．说明薄膜热电偶式温度传感器的主要特点。
29．简述激光视觉传感器将条形码的信息传输的信号处理装置的工作过程。
30．采用逐次逼近法的模/数转换器主要由哪几部分组成？四、计算题〔本大题共3小题，每题8分，共24分〕31．已知变磁通式转速传感器输出电动势的频率f=72Hz，测量齿盘的齿数Z=36，求：〔1〕被测轴的转速是每分钟多少转？〔2〕在上述情况下，如果计数装置的读数误差为±1个数字，其最大转速误差是多少？32．一热敏电阻在0℃和100℃时，电阻值分别为200kΩ和10kΩ。
（试卷一）第一部分 选择题（共24分）一、单项选择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1．下列被测物理量适合于使用红外传感器进行测量的是（ C ）A ．压力B ．力矩C ．温度D ．厚度2．属于传感器动态特性指标的是（ D ）A ．重复性B ．线性度C ．灵敏度D ．固有频率3．按照工作原理分类，固体图象式传感器属于（ A ）A ．光电式传感器B ．电容式传感器C ．压电式传感器D ．磁电式传感器4．测量范围大的电容式位移传感器的类型为（ D ）A ．变极板面积型B ．变极距型C ．变介质型D ．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（ C ）A ．两个桥臂都应当用大电阻值工作应变片B ．两个桥臂都应当用两个工作应变片串联C ．两个桥臂应当分别用应变量变化相反的工作应变片D ．两个桥臂应当分别用应变量变化相同的工作应变片6．影响压电式加速度传感器低频响应能力的是（ D ）A ．电缆的安装与固定方式B ．电缆的长度C ．前置放大器的输出阻抗D ．前置放大器的输入阻抗7．固体半导体摄像元件CCD 是一种（ C ）A ．PN 结光电二极管电路B ．PNP 型晶体管集成电路C ．MOS 型晶体管开关集成电路D ．NPN 型晶体管集成电路8．将电阻R 和电容C 串联后再并联到继电器或电源开关两端所构成的RC 吸收电路，其作用是（ D ）A ．抑制共模噪声B ．抑制差模噪声C ．克服串扰D ．消除电火花干扰9．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Y n 应选为（ A ）A ．0.301B ．0.303C ．0.308D ．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V ，则该转换器能分辨出的最小输入电压信号为（ B ）A ．1.22mVB ．2.44mVC ．3.66mVD ．4.88mV11．周期信号的自相关函数必为（ A ）A ．周期偶函数B ．非周期偶函数C ．周期奇函数D ．非周期奇函数12．已知函数x(t)的傅里叶变换为X （f ），则函数y(t)=2x(3t)的傅里叶变换为（ B ）A ．2X()B ．X()C ．X(f)D ．2X(f)f 323f 323第二部分 非选择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。
《传感器与检测技术》试卷及答案一. 选择题(每题1分，共计18分)1．通常用热电阻测量（ C ）A．电阻 B．扭矩 C．温度 D．压力2．反射式电涡流传感器激磁线圈的电源是（ C ）A．直流B．工频交流C．高频交流3．差动变压器式传感器的结构形式很多，其中应用最多的是（ C ）A．变间隙式B．变面积式C．螺丝管式4．通常用电容式传感器测量（ B ）A．电容量B．加速度C．电场强度D．交流电压5．利用热电偶测温条件是（ C ）A．分别保持热电偶两端温度恒定 B．保持热电偶两端温差恒定C．保持热电偶冷端温度恒定 D．保持热电偶热端温度恒定6．电阻应变片的初始电阻有多种，其中用的最多的是（ B ）A．60ΩB．120ΩC．200ΩD．240Ω7．在工程技术中，通常用电感式传感器测量（ C ）A．电压B．磁场程度C．位移D．速度8．我国使用的铂热电阻的测量范围是（ A ）A．-200～850℃B．-50～850℃C．-200～150℃D．-200～650℃9．涡流传感器的工作原理是基于（ D ）A．热阻效应B．霍尔效应C．光电效应D．电磁效应10．铜电阻测温线性好、价廉，其测温范围为（ C ）A．-50℃～50℃B．0℃～100℃C．-50℃～150℃D．-100℃～100℃11．被测对象温度为300℃左右，实验室有以下几种规格的温度计，试从提高测量精度的角度出发，合理选择其中之一（ B ）A．量程800℃，精度等级1级B．量程400℃，精度等级1.5级C．量程600℃，精度等级1.5级D．量程500℃，精度等级2.5级12．热电偶中产生热电势的条件是（ B ）A．两热电极材料相同 B．两热电极材料不同 C．两热电极的两端温度相同13．压电式传感器目前多用于测量（ B ）A．静态的力或压力 B．动态的力或压力 C．速度之间是（ B ）14．变间隙式电容传感器的非线性误差与材料初始距离dA．正比关系B．反比关系C．无关系15．热电偶中的热电势主要是（ D ）A．感应电势 B．温差电势 C．切割电势 D．接触电势16．压电传感器的信号处理有电荷放大器、电压放大器，二者在应用方面最主要区别是（ B ）A．阻抗变换能力 B．电缆线长度变化影响计入与否C．输出电压与输入电压 D．前三种讲法都不对17．图为一个电感传感器，当衔铁上移Δδ后，那么（ A ）A．Rm变小B．e变小C．L变小D．μ0变小18．光敏三极管的结构可看成用光敏二极管代替普通三极管中的（ C ）A．集电极 B．发射极 C．集电结 D．发射结二、填空(24)1、检测仪表中常用测试方法有直接比较测量法、微差法和零位法。
（试卷一）第一部分抉择题（共24分）一、单项抉择题（本大题共12小题，每小题2分，共24分）在每小题列出的四个选项中只有一个选项是符合题目要求的，请将正确选项前的字母填在题后的括号内。
错选、多选和未选均无分。
1．下列被测物理量适合于使用红外传感器进行测量的是（）A．压力B．力矩C．温度D．厚度2．属于传感器动态特性指标的是（）A．重复性B．线性度C．灵敏度D．固有频率3．按照工作原理分类，固体图象式传感器属于（）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器4．测量范围大的电容式位移传感器的类型为（）A．变极板面积型B．变极距型C．变介质型D．容栅型5．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片6．阻碍压电式加速度传感器低频响应能力的是（）A．电缆的安装与固定方式B．电缆的长度C．前置放大器的输出阻抗D．前置放大器的输入阻抗7．固体半导体摄像元件CCD是一种（）A．PN结光电二极管电路B．PNP型晶体管集成电路C．MOS型晶体管开关集成电路D．NPN型晶体管集成电路8．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的RC汲取电路，其作用是（）A．抑制共模噪声B．抑制差模噪声C．克服串扰D．消除电火花干扰9．在采纳限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值Yn 应选为（）A．0.301 B．0.303 C．0.308 D．0.31510．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（）A．1.22mV B．2.44mV C．3.66mV D．4.88mV11．周期信号的自相关函数必为（）A．周期偶函数B．非周期偶函数C．周期奇函数D．非周期奇函数12．已知函数x(t)的傅里叶变换为X（f），则函数y(t)=2x(3t)的傅里叶变换为（）A．2X(f3) B．23X(f3) C．23X(f) D．2X(f)第二部分非抉择题（共76分）二、填空题（本大题共12小题，每小题1分，共12分）不写解答过程，将正确的答案写在每小题的空格内。
传感器与检测技术试题及答案（212题）1、己知某温度传感器为时间常数T=3s的一阶系统，当受到突变温度作用后，传感器输出指示温差的三分之一所需的时间为() sA、3B、1C、1.2D、1/3答案内容：C；2、下列传感器中的不属于结构型传感器的是()A、扩散硅压阻式压力传感器。
B、线绕电位器式传感器。
C、应变片式压力传感器。
D、金属丝式传感器。
答案内容：A；3、下列不属于按传感器的工作原理进行分类的传感器是()。
A、应变式传感器B、化学型传感器C、压电式传感器D、热电式传感器答案内容：B；4、随着人们对各项产品技术含量要求的不断提高，传感器也朝向智能化方面发展。
其中，典型的传感器智能化结构模式是()。
A、传感器+通信技术B、传感器+微处理器C、传感器+多媒体技术D、传感器+计算机答案内容：B；5、（本题为多选题）传感技术的研究内容主要包括：()A、信息获取B、信息转换C、信息处理D、信息传输答案内容：ABC；6、一阶传感器输出达到稳态值的10%到90%所需的时间称为()。
A、延迟时间B、上升时间C、峰值时间D、响应时间答案内容：B；7、传感器的下列指标全部属于静态特性的是()。
A、线性度、灵敏度、阻尼系数B、幅频特性、相频特性、稳态误差C、迟滞、重复性、漂移D、精度、时间常数、重复性答案内容：C；8、传感器的下列指标全部属于动态特性的是()。
A、迟滞、灵敏度、阻尼系数B、幅频特性、相频特性C、重复性、漂移D、精度、时间常数、重复性答案内容：B；9、（本题为多选题）利用霍尔片，我们可以测量一步到位哪些物理量（）。
A、磁场；B、电功率；C、载流子浓度；D、载流子类型。
答案内容：ABCD；10、在整个测量过程中，如果影响和决定误差大小的全部因素(条件)始终保持不变，对同一被测量进行多次重复测量，这样的测量称为()。
A、组合测量.B、静态测量C、等精度测量D、零位式测量答案内容：C；11、下列传感器中的物性型传感器的是()A、扩散硅压阻式压力传感器。
传感器与检测技术考试试题一、填空：（20分）1，测量系统的静态特性指标主要有线性度、迟滞、重复性、分辨力、稳定性、温度稳定性、各种抗干扰稳定性等。
（2分） 2.霍尔元件灵敏度的物理意义是表示在单位磁感应强度相单位控制电流时的霍尔电势大小。
4.热电偶所产生的热电势是两种导体的接触电势和单一导体的温差电势组成的，其表达式为Eab （T ，To ）=T B A TT BA 0d )(N N ln )T T (e k0σ-σ⎰+-。
在热电偶温度补偿中补偿导线法（即冷端延长线法）是在连接导线和热电偶之间，接入延长线，它的作用是将热电偶的参考端移至离热源较远并且环境温度较稳定的地方，以减小冷端温度变化的影响。
5.压磁式传感器的工作原理是：某些铁磁物质在外界机械力作用下，其内部产生机械压力，从而引起极化现象，这种现象称为正压电效应。
相反，某些铁磁物质在外界磁场的作用下会产生机械变形，这种现象称为负压电效应。
（2分）6. 变气隙式自感传感器，当街铁移动靠近铁芯时，铁芯上的线圈电感量（①增加②减小③不变）（2分）7. 仪表的精度等级是用仪表的（① 相对误差 ② 绝对误差 ③ 引用误差）来表示的（2分）8. 电容传感器的输入被测量与输出被测量间的关系，除（① 变面积型 ② 变极距型 ③ 变介电常数型）外是线性的。
（2分）1、变面积式自感传感器，当衔铁移动使磁路中空气缝隙的面积增大时，铁心上线圈的电感量（①增大，②减小，③不变）。
2、在平行极板电容传感器的输入被测量与输出电容值之间的关系中，（①变面积型，②变极距型，③变介电常数型）是线性的关系。
3、在变压器式传感器中，原方和副方互感M 的大小与原方线圈的匝数成（①正比，②反比，③不成比例），与副方线圈的匝数成（①正比，②反比，③不成比例），与回路中磁阻成（①正比，②反比，③不成比例）。
4、传感器是能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，传感器通常由直接响应于被测量的敏感元件和产生可用信号输出的转换元件以及相应的信号调节转换电路组成。
传感器与检测技术试题与答案第1章传感器与检测技术基础思考题答案l.检测系统由哪几部分组成? 说明各部分的作用。
答：一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成，分别完成信息获取、转换、显示和处理等功能。
当然其中还包括电源和传输通道等不可缺少的部分。
下图给出了检测系统的组成框图。
检测系统的组成框图传感器是把被测量转换成电学量的装置，显然，传感器是检测系统与被测对象直接发生联系的部件，是检测系统最重要的环节，检测系统获取信息的质量往往是由传感器的性能确定的，因为检测系统的其它环节无法添加新的检测信息并且不易消除传感器所引入的误差。
测量电路的作用是将传感器的输出信号转换成易于测量的电压或电流信号。
通常传感器输出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。
根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。
显示记录装置是检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。
2.传感器的型号有几部分组成，各部分有何意义?依次为主称（传感器）被测量—转换原理—序号主称——传感器，代号C；被测量——用一个或两个汉语拼音的第一个大写字母标记。
见附录表2；转换原理——用一个或两个汉语拼音的第一个大写字母标记。
见附录表3；序号——用一个阿拉伯数字标记，厂家自定，用来表征产品设计特性、性能参数、产品系列等。
若产品性能参数不变，仅在局部有改动或变动时，其序号可在原序号后面顺序地加注大写字母A、B、C等，（其中I、Q不用）。
例：应变式位移传感器：C WY-YB-20；光纤压力传感器：C Y-GQ-2。
3.测量稳压电源输出电压随负载变化的情况时，应当采用何种测量方法? 如何进行?答：测定稳压电源输出电压随负载电阻变化的情况时，最好采用微差式测量。
此时输出电压认可表示为U0，U0=U+△U，其中△U是负载电阻变化所引起的输出电压变化量，相对U来讲为一小量。
如果采用偏差法测量，仪表必须有较大量程以满足U0的要求，因此对△U，这个小量造成的U0的变化就很难测准。
测量原理如下图所示：图中使用了高灵敏度电压表——毫伏表和电位差计，R r和E分别表示稳压电源的内阻和电动势，凡表示稳压电源的负载，E1、R1和R w表示电位差计的参数。
在测量前调整R1使电位差计工作电流I1为标准值。
然后，使稳压电源负载电阻R1为额定值。
调整RP的活动触点，使毫伏表指示为零，这相当于事先用零位式测量出额定输出电压U。
正式测量开始后，只需增加或减小负载电阻R L 的值，负载变动所引起的稳压电源输出电压U0的微小波动值ΔU，即可由毫伏表指示出来。
根据U 0=U +ΔU ，稳压电源输出电压在各种负载下的值都可以准确地测量出来。
微差式测量法的优点是反应速度快，测量精度高，特别适合于在线控制参数的测量。
用微差式测量方法测量稳压电源输出电压随负载的变化4.某线性位移测量仪，当被测位移由4.5mm 变到5.0mm 时，位移测量仪的输出电压由3.5V 减至2.5V ，求该仪器的灵敏度。
解：该仪器的灵敏度为25.40.55.35.2-=--=S mV/mm 5.某测温系统由以下四个环节组成，各自的灵敏度如下：铂电阻温度传感器： 0.45Ω/℃电桥： 0.02V/Ω放大器： 100(放大倍数)笔式记录仪： 0.2cm/V求：(1)测温系统的总灵敏度；(2)记录仪笔尖位移4cm 时，所对应的温度变化值。
解：（1）测温系统的总灵敏度为18.02.010002.045.0=⨯⨯⨯=S cm/℃（2）记录仪笔尖位移4cm 时，所对应的温度变化值为22.2218.04==t ℃ 6.有三台测温仪表，量程均为0~800℃，精度等级分别为2.5级、2.0级和1.5级，现要测量500℃的温度，要求相对误差不超过2.5％，选那台仪表合理? 解：2.5级时的最大绝对误差值为20℃，测量500℃时的相对误差为4％；2.0级时的最大绝对误差值为16℃，测量500℃时的相对误差为3.2％；1.5级时的最大绝对误差值为12℃，测量500℃时的相对误差为2.4％。
因此，应该选用1.5级的测温仪器。
7.什么是系统误差和随机误差?正确度和精密度的含义是什么? 它们各反映何种误差?答：系统误差是指在相同的条件下，多次重复测量同一量时，误差的大小和符号保持不变，或按照一定的规律变化的误差。
随机误差则是指在相同条件下，多次测量同一量时，其误差的大小和符号以不可预见的方式变化的误差。
正确度是指测量结果与理论真值的一致程度，它反映了系统误差的大小，精密度是指测量结果的分散程度，它反映了随机误差的大小。
8.服从正态分布规律的随机误差有哪些特性?答：服从正态分布规律的随机误差的特性有：对称性 随机误差可正可负，但绝对值相等的正、负误差出现的机会相等。
也就是说f (δ)- δ曲线对称于纵轴。
有界性 在一定测量条件下，随机误差的绝对值不会超过一定的范围，即绝对值很大的随机误差几乎不出现。
抵偿性 在相同条件下，当测量次数n →∞时，全体随机误差的代数和等于零，即0lim 1=∑=∞→ni i n δ。
单峰性 绝对值小的随机误差比绝对值大的随机误差出现的机会多，即前者比后者的概率密度大，在δ=0处随机误差概率密度有最大值。
9.等精度测量某电阻10次，得到的测量列如下：R 1＝167.95Ω R 2＝167.45Ω R 3＝167.60Ω R 4＝167.60Ω R 5＝167.87ΩR 6＝167.88Ω R 7＝168.00Ω R 8＝167.850Ω R 9＝167.82Ω R 10＝167.61Ω(1)求10次测量的算术平均值R ，测量的标准误差σ和算术平均值的标准误差s 。
(2)若置信概率取99.7％，写出被测电阻的真值和极限值。
解：(1)求10次测量的算术平均值R ，测量的标准误差σ和算术平均值的标准误差s 。
Ω=+++++++++=++=∑=763.1671061.16782.16785.16700.16888.16787.16760.16760.16745.16795.1671010121i nR R R R Ω=++++++⨯++==-=--=∑∑∑===1824.0)153.0057.0087.0237.0108.0107.0163.02313.0187.0(919111)(11ˆ22222222210121212i i n i i n i i v v n x x n σΩ==0577.0101824.0n s σ(2)若置信概率取99.7％，被测电阻的真值为：Ω±=⨯±=)173.0763.167(3763.1670s R极限值为：Ω±=⨯±=)547.0763.167(3763.167σm R10.试分析电压输出型直流电桥的输入与输出关系。
答：如图所示，电桥各臂的电阻分别为R 1、 R 2、R 3、R 4。
U 为电桥的直流电源电压。
当四臂电阻R 1=R 2=R 3=R 4=R 时，称为等臂电桥；当R 1=R 2=R ,R 3=R 4=R ’(R ≠R ’)时，称为输出对称电桥；当R 1=R 4=R ，R 2=R 3 =R ’(R ≠R ’)时，称为电源对称电桥。
D直流电桥电路当电桥输出端接有放大器时，由于放大器的输入阻抗很高，所以可以认为电桥的负载电阻为无穷大，这时电桥以电压的形式输出。
输出电压即为电桥输出端的开路电压，其表达式为U R R R R R R R R U o ))((432142313++-= (1) 设电桥为单臂工作状态，即R 1为应变片，其余桥臂均为固定电阻。
当R 1感受被测量产生电阻增量ΔR 1时，由初始平衡条件R 1R 3=R 2R 4得3421R R R R =，代入式（1），则电桥由于ΔR 1产生不平衡引起的输出电压为U R R R R R R U R R R R U )()()(1122121122120∆+=∆+= (2) 对于输出对称电桥，此时R 1=R 2=R ,R 3=R 4=R ’，当R 1臂的电阻产生变化ΔR 1=ΔR ，根据（2）可得到输出电压为)(4)()(20R R U RR R R RR U U ∆=∆+= (3) 对于电源对称电桥，R 1=R 4=R ,R 2=R 3=R ’。
当R 1臂产生电阻增量ΔR 1=ΔR 时，由式（2）得)()(20RR R R R R U U ∆'+'= (4)对于等臂电桥R 1=R 2=R 3=R 4=R ，当R 1的电阻增量ΔR 1=ΔR 时，由式（2）可得输出电压为)(4)()(20R R U RR R R RR U U ∆=∆+= (5) 由上面三种结果可以看出，当桥臂应变片的电阻发生变化时，电桥的输出电压也随着变化。
当ΔR <<R 时，电桥的输出电压与应变成线性关系。
还可以看出在桥臂电阻产生相同变化的情况下，等臂电桥以及输出对称电桥的输出电压要比电源对称电桥的输出电压大，即它们的灵敏度要高。
因此在使用中多采用等臂电桥或输出对称电桥。
在实际使用中为了进一步提高灵敏度，常采用等臂电桥，四个被测信号接成两个差动对称的全桥工作形式，R 1=R +ΔR ,R 2=R -ΔR ,R 3=R +ΔR ,R 4=R -ΔR ，将上述条件代入式(1)得⎪⎭⎫ ⎝⎛∆=⎥⎦⎤⎢⎣⎡⎪⎭⎫ ⎝⎛∆=R R U R R U U 440 (6) 由式(6)看出，由于充分利用了双差动作用，它的输出电压为单臂工作时的4倍，所以大大提高了测量的灵敏度。
第2章 电阻式传感器思考题答案1.金属电阻应变片与半导体材料的电阻应变效应有什么不同?答：金属电阻的应变效应主要是由于其几何形状的变化而产生的，半导体材料的应变效应则主要取决于材料的电阻率随应变所引起的变化产生的。
2.直流测量电桥和交流测量电桥有什么区别?答：它们的区别主要是直流电桥用直流电源，只适用于直流元件，交流电桥用交流电源，适用于所有电路元件。
3.热电阻测量时采用何种测量电路?为什么要采用这种测量电路?说明这种电路的工作原理。
答：通常采用电桥电路作为测量电路。
为了克服环境温度的影响常采用下图所示的三导线四分之一电桥电路。
由于采用这种电路，热电阻的两根引线的电阻值被分配在两个相邻的桥臂中，如果tt R R 21=，则由于环境温度变化引起的引线电阻值变化造成的误差被相互抵消。
4.采用阻值为120Ω灵敏度系数K =2.0的金属电阻应变片和阻值为120Ω的固定电阻组成电桥，供桥电压为4V ，并假定负载电阻无穷大。
当应变片上的应变分别为1和1 000时，试求单臂、双臂和全桥工作时的输出电压，并比较三种情况下的灵敏度。
