高中物理第十一章 电路及其应用精选测试卷专题练习(解析版)

一、选择题1．如图为Maxwell 超级电容器，其标有“3V ，3000F”。

它是一种新型储能装置，不同于传统的化学电源，是一种介于传统电容器与电池之间、具有特殊性能的电源，它具有功率密度高、充放电时间短、循环寿命长、抗振动和抗冲击性能强的特点。

关于此电容器下列说法正确的是（ ）A ．在3V 电压下才能正常工作B ．充电时把电能转化为化学能和内能C ．工作电压是3V 时，电容才是3000FD ．加额定电压时所储存的电荷量是手机锂电池“4.2V ，4000mAh”带电量的58倍 2．如图所示，是一个由电池、电阻R 、电键S 与平行板电容器组成的串联电路，电键S 闭合。

一带电液滴悬浮在两板间P 点不动，下列说法正确的是（ ）A ．液滴一定带正电B ．增大两极板距离的过程中，电阻R 中有从a 到b 的电流，电容器中负电荷通过电容器从B 运动到AC ．断开S ，减小两极板正对面积的过程中，液滴将加速下降D ．断开S ，减小两极板距离过程中，液滴静止不动3．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。

现将金属丝均匀地拉长为原长的3倍，在其两端电压为3U 的情况下，通过的电流为（ ） A ．I B ．3I C ．13I D ．19I 4．国际单位制中电压的单位符号是V ，如果用国际单位制基本单位的符号来表示，正确的是（ ）A ．A Ω⋅B ．1JC -⋅ C ．213kg m A s --⋅⋅⋅D ．13kg m A s --⋅⋅⋅ 5．金属导体中的电流是导体的自由电子在电场作用下做定向运动形成的。

已知一段粗细均匀的铜线中通过的电流为20A ，设每个铜原子提供一个自由电子为载流子．．．．．．．．．．．．．．．．．．，电子的电量为1.6×10﹣19C。

另外还有一些可供选择的物理量：阿伏伽德罗常数N0，铜的摩尔质量μ，铜线的长度L，铜线的电阻R，铜线的质量m，铜线两端的电压U。

一、选择题1．如图所示，两个定值电阻1R、2R串联后接在电压U稳定于12V的直流电源上，有人把一个内阻不是远大于1R、2R的电压表接在1R两端，电压表的示数为8V。

如果他把电压表改接在2R两端，则电压表的示数将（）A．等于4V B．小于4V C．大于4V小于8V D．等于或大于8V 2．某一电流计G的满偏电流为I g、内阻为R g，与一电阻箱R并联后构成一电流表A，接在电路中的M、N两点。

若增大电阻箱的电阻R，下列说法正确的是（）A．电流表A的内阻增大B．电流表A的量程增大C．若MN两端的电流不变，G的指针偏角变小D．若MN两端的电压不变，G的指针偏角变小3．如图所示，甲、乙两个电路都是由一个灵敏电流表G和一个变阻器R组成的，下列说法正确的是（）①甲表是安培表，R增大时量程增大②甲表是安培表，R增大时量程减小③乙表是伏特表，R增大时量程增大④乙表是伏特表，R增大时量程减小A．①③B．①④C．②③D．②④4．由相同材料制成的两根长度相同、粗细均匀的电阻丝a、b，它们的伏安特性曲线如图所示，下列说法正确的是（ ）A ．图线表示电阻丝的阻值与电压成正比B ．两电阻丝都是非线性元件C ．a 电阻丝的阻值小于b 电阻丝D ．a 电阻丝的横截面积小于b 电阻丝 5．如图所示，将两个相同的电流表分别改装成1A (03A)~和2A (00.6A)~的电流表，把两个电流表并联接入电路中测量电流强度，则说法正确的是（ ）A ．1A 的指针半偏时，2A 的指针还没半偏B ．1A 的指针半偏时，2A 的指针已经超过半偏C ．1A 的读数为1A 时，2A 的读数为0.6AD ．1A 的读数为1A 时，干路的电流为1.2A6．如图所示，为了测量R x 的电阻，电流表事先已经接好，拿电压表的K 接线柱去分别试触b 、c 两点，发现电流表示数有变化明显，电压表示数基本不变。

则下列说法正确的是（ ）A ．此电阻为小电阻，K 接b 误差较小，测量结果略微偏小B ．此电阻为小电阻，K 接c 误差较小，测量结果略微偏大C ．此电阻为大电阻，K 接b 误差较小，测量结果略微偏小D ．此电阻为大电阻，K 接c 误差较小，测量结果略微偏大7．如图所示是由相同材料制成的两条长度相同、粗细均匀的电阻丝的伏安特性曲线，下列判断正确的是（ ）A ．a 电阻丝较细B ．b 电阻丝较粗C ．a 电阻丝的阻值小于b 电阻丝的阻值D ．图线表示的电阻丝的阻值与其两端电压成正比8．如图，线1表示的导体电阻为1R ，线2表示的导体的电阻为2R ，则正确的是（ ）A ．12:1:3R R =B ．12:3:1R R =C ．将1R 与2R 串联后接于电源上，则电流比121:3I I =:D ．将1R 与2R 并联后接于电源上，则电流比121:3I I =:9．如图所示为某同学设计的多用电表的原理示意图。

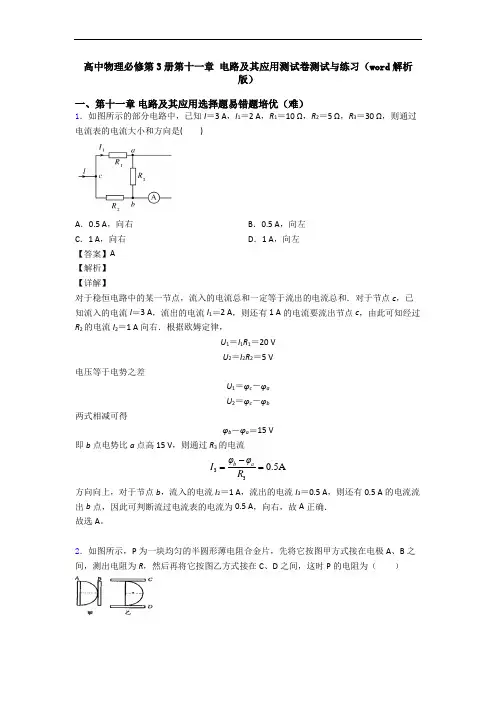

高中物理必修第3册第十一章 电路及其应用测试卷测试与练习（word 解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A【解析】【详解】 对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 VU 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φaU 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b a φφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确．故选A 。

2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。

故选D 。

3．如图所示的电路，将两个相同的电流表分别改装成A 1(0-3A)和A 2(0-0.6A)的电流表，把两个电流表并联接入电路中测量电流强度，则下列说法正确的是（ ）A ．A 2的指针还没半偏时，A 1的指针已经半偏B ．A 1的指针还没半偏时，A 2的指针已经半偏C ．A 1的读数为1A 时，A 2的读数为0.6AD ．A 1的读数为1A 时，干路的电流I 为1.2A【答案】D【解析】AB ：电流表是由电流计并联一个电阻改装而成，两电流表并联，两电流计两端电压相等，两电流计相同，则流过两电流计的电流相等，所以A 1的指针半偏时，A 2的指针也半偏．故AB 两项均错误．CD ：两电流计改装电流表量程之比为5：1，两电流表的内阻之比为1：5；两电表并联，通过两电流表的电流之比为5：1，当A 1的读数为1A 时，A 2的读数为0.2A ，干路中电流为1.2A ．故C 项错误，D 项正确．4．两只电压表V 1和V 2是由完全相同的两个电流计改装成的，V 1表的量程是5 V ，V 2表的量程是15 V ，把它们串联起来接入电路中，则 （ ）A ．它们的示数相等，指针偏转角度也相等B ．它们的示数之比为l:3，指针偏转角度相等C．它们的示数相等，指针偏转角度之比为1:3D ．它们的示数之比、指针偏转角度之比均为1:3【答案】B 【解析】【分析】【详解】电压表是由电流计与定值电阻串联改装而成的；V 1表的量程是5V ，V 2表的量程是15V ，相同的两个电流计改装，可知，V 2表的内阻是V 1表的内阻的3倍．把它们串联接入电路，通过的电流相等，电表指针的偏角相同；电表两端电压之比等于内阻之比1：3，它们的示数之比为1：3．故B 项正确，ACD 错误。

人教版高中物理第十一章 电路及其应用精选试卷测试卷（解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．一根长为L 、横截面积为S 的金属棒，其材料的电阻率为ρ，棒内单位体积自由电子数为n ，电荷量为e 。

在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v ，则金属棒内的电场强度大小为A ．ρnevB ．ρnSevC ．ρnLevD ．ρnSLev【答案】A【解析】【详解】根据题意可知，流过导体的电流和导体的电阻分别为 I nSev =，L R Sρ= 所以可得，加在导体两端的电压为 L U IR nSev nev L Sρρ=== 又因为此时导体内的电场为恒定电场，可得 U E nev Lρ== 故选A2．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

则02AB R R R ==，024CD R R R =＝ 选项D 正确，ABC 错误。

故选D 。

3．1916年，斯泰瓦和托尔曼发现，不带电闭合金属圆线圈绕通过圆心且垂直于线圈平面的轴转动，在转速变化时，线圈中会有电流通过。

这一现象可解释为：当线圈转速变化时，由于惯性，自由电子与线圈有相对运动。

取金属线圈为参照物，正离子晶格相对静止，由于惯性影响，可等效为自由电子受到一个沿线圈切线方向的“力”F1，但正离子晶格对自由电子的作用力F2 不允许自由电子无限制地增大速度，F1和F2 会达到平衡，其效果是自由电子相对金属线圈有定向运动。

已知F1与线圈角速度的变化率α成正比，F2 与自由电子相对正离子晶格的速度成正比。

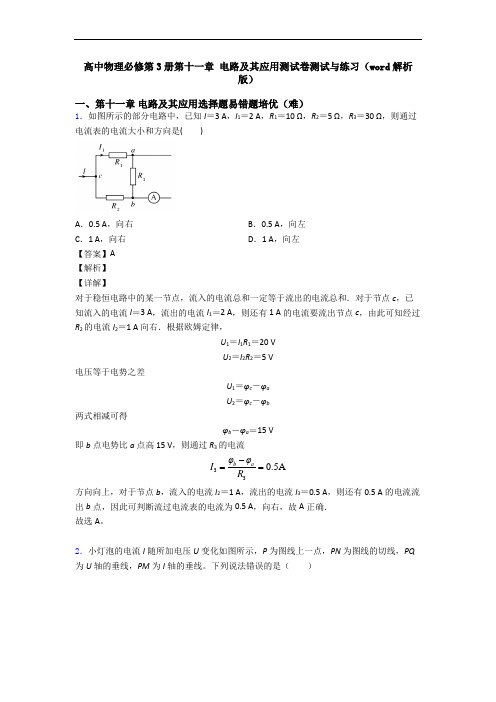

高中物理必修第3册第十一章 电路及其应用测试卷测试与练习（word 解析版）一、第十一章 电路及其应用选择题易错题培优（难）1．如图所示的部分电路中，已知I ＝3 A ，I 1＝2 A ，R 1＝10 Ω，R 2＝5 Ω，R 3＝30 Ω，则通过电流表的电流大小和方向是( )A ．0.5 A ，向右B ．0.5 A ，向左C ．1 A ，向右D ．1 A ，向左【答案】A【解析】【详解】 对于稳恒电路中的某一节点，流入的电流总和一定等于流出的电流总和．对于节点c ，已知流入的电流I ＝3 A ，流出的电流I 1＝2 A ，则还有1 A 的电流要流出节点c ，由此可知经过R 2的电流I 2＝1 A 向右．根据欧姆定律，U 1＝I 1R 1＝20 VU 2＝I 2R 2＝5 V电压等于电势之差U 1＝φc －φaU 2＝φc －φb两式相减可得φb －φa ＝15 V即b 点电势比a 点高15 V ，则通过R 3的电流330.5A b a φφI R -== 方向向上，对于节点b ，流入的电流I 2＝1 A ，流出的电流I 3＝0.5 A ，则还有0.5 A 的电流流出b 点，因此可判断流过电流表的电流为0.5 A ，向右，故A 正确．故选A 。

2．小灯泡的电流I 随所加电压U 变化如图所示，P 为图线上一点，PN 为图线的切线，PQ 为U 轴的垂线，PM 为I 轴的垂线。

下列说法错误的是（ ）A ．随着所加电压的增大，小灯泡的电阻增大B ．对应P 点，小灯泡的电阻为R ＝12U I C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 1RD ．对应P 点，小灯泡的功率为图中矩形PQOM 所围的面积【答案】C【解析】【详解】A ．I -U 图象的割线斜率表示电阻的倒数，电压增大时割线斜率减小，电阻增大，选项A 正确；B ．由图象知P 点对应的电压为U 1，电流为I 2，因此小灯泡的电阻为：R ＝12U I 选项B 正确；C ．在电路中灯泡L 两端的电压为U 1时，跟灯泡串联的电阻R 两端的电压为I 2R ，选项C 错误；D ．I -U 图象中矩形PQOM 所围的面积UI 表示对应P 点小灯泡的实际功率，选项D 正确。

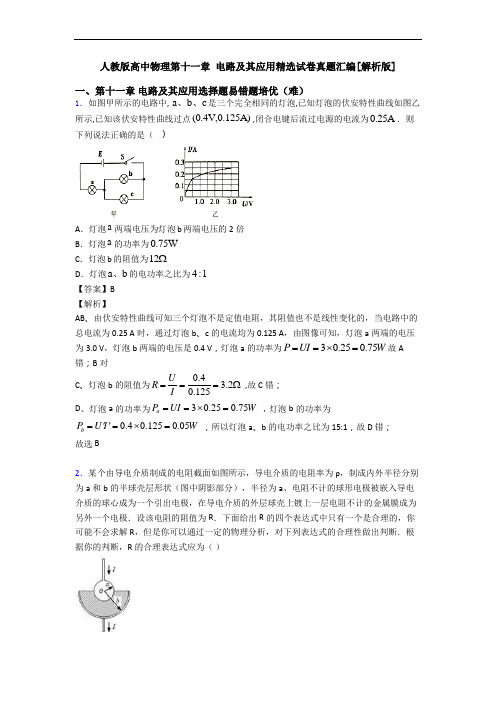

人教版高中物理第十一章 电路及其应用精选试卷真题汇编[解析版]一、第十一章 电路及其应用选择题易错题培优（难）1．如图甲所示的电路中, a b c 、、是三个完全相同的灯泡,已知灯泡的伏安特性曲线如图乙所示,已知该伏安特性曲线过点(0.4V,0.125A),闭合电键后流过电源的电流为0.25A ．则下列说法正确的是（ ）A ．灯泡a 两端电压为灯泡b 两端电压的2倍B ．灯泡a 的功率为0.75WC ．灯泡b 的阻值为12ΩD ．灯泡a b 、的电功率之比为4:1【答案】B【解析】AB 、由伏安特性曲线可知三个灯泡不是定值电阻，其阻值也不是线性变化的，当电路中的总电流为0.25 A 时，通过灯泡b 、c 的电流均为0.125 A ，由图像可知，灯泡a 两端的电压为3.0 V ，灯泡b 两端的电压是0.4 V ，灯泡a 的功率为30.250.75P UI W ==⨯=故A 错；B 对C 、灯泡b 的阻值为0.4 3.20.125U R I ===Ω ,故C 错； D 、灯泡a 的功率为30.250.75a P UI W ==⨯= ，灯泡b 的功率为0.40.1250.05b P U I W ==⨯='' ，所以灯泡a 、b 的电功率之比为15:1，故D 错； 故选B2．某个由导电介质制成的电阻截面如图所示，导电介质的电阻率为ρ，制成内外半径分别为a 和b 的半球壳层形状（图中阴影部分），半径为a 、电阻不计的球形电极被嵌入导电介质的球心成为一个引出电极，在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极．设该电阻的阻值为R ．下面给出R 的四个表达式中只有一个是合理的，你可能不会求解R ，但是你可以通过一定的物理分析，对下列表达式的合理性做出判断．根据你的判断，R 的合理表达式应为（ ）A ．2316360x x -+=B ．()2b a R abρπ-=C ．2()ab R b a ρπ=-D ．2(+)ab R b a ρπ= 【答案】B【解析】试题分析：A 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R≠0，因为电阻是很薄的一层，电阻应该很小，这个等式是不合理的．故A 错误．B 、等式左边的单位是Ω，右边的单位是Ω，单位是合理的．将b=a 代入得到R=0，根据上面分析是合理的．故B 正确．C 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故C 错误．D 、等式左边的单位是Ω，右边的单位是Ω•m 2，左右两边单位不同，则此式不合理．故D 错误．故选B ．考点：考查电阻定律．【名师点睛】根据单位（量纲）检查方程是否正确是常用的方法．再从数学的角度分析等式的合理性．3．四盏灯泡接成如图所示的电路，a 、c 灯泡的规格为“220V 40W”，b 、d 灯泡的规格为“220V 100W”，各个灯泡的实际功率都 没有超过它的额定功率，则这四盏灯泡实际消耗功率大小的顺序是A ．a d c b P P P P >>>B ．a c d b P P P P >>>C ．a d b c P P P P >>>D ．c d a b P P P P >>>【答案】C【解析】【分析】【详解】根据公式2U P R=可得b 、d 的电阻小于a 、c 的电阻，a 、d 串联在干路，所以两灯泡的电流相等，故根据公式2P I R=可得a dP P>，因为通过b、c的电流之和等于d的电流，所以通过d的电流大于b的电流，b、c并联，电压相同，由于b的电阻小于c的电阻，所以b的电流大小于c的电流，故根据公式2P I R=可得d bP P>，b cP P>，综合可得a db cP P P P>>>，C正确；【点睛】已知用电器的额定功率、额定电压，求实际电压的功率时，要抓住电阻不变这一关键点，能结合串并联电路的特点解题，难度适中．4．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．5．两个定值电阻R 1、R 2串联后接在输出电压U 恒为10 V 的直流电源上，有人把一个电压表并联在R 1两端（如图），电压表的示数为6V ，如果将电表改接在R 2两端，则电压表的示数将（ ）A ．小于4VB ．等于4VC ．大于4V 小于6VD ．等于或大于6V【答案】A【解析】 试题分析：将电压表与电阻R 1并联时，电压表的读数为6V ，则电阻R 2两端的电压为4V ．将电压表与电阻R 1并联，则其并联的总电阻小于R 1，1216R U V R R ⋅=+并并，2214R U V R R ⋅=+并；若将电压表与电阻R 2并联，则其并联的总电阻小于R 2，根据串联电阻的电压分配可知，2222121214R R R U U U V R R R R R R =+++并并并＜＜，所以电压表的读数将小于4V ，故A 正确，BCD 错误；故选A.考点：部分电路的欧姆定律的应用【名师点睛】本题考查了部分电路的欧姆定律的应用问题，是基本的电路电压关系的应用，注意串联电路总电压等于个元件电压之和，并且要注意并联电路的电阻计算；此题是基础题，考查电压表对接入电路的影响.6．如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（ ）A ．RB ．2RC ．4RD ．4R【答案】D【解析】【详解】 将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联。

一、选择题1．如图所示，两个定值电阻1R 、2R 串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于1R 、2R 的电压表接在1R 两端，电压表的示数为8V 。

如果他把电压表改接在2R 两端，则电压表的示数将（ ）A ．等于4VB ．小于4VC ．大于4V 小于8VD ．等于或大于8V 2．如图所示，厚薄为1mm 的矩形金属薄片边长10cm ab =，5cm bc =，当将1与2接入电路中时，电阻为R ，若将3与4接入电路中，则电阻为（ ）A ．12RB ．14R C ．2R D ．4R3．一根粗细均匀的金属丝，当其两端所加电压为U 时，通过其中的电流为I 。

现将金属丝均匀地拉长为原长的3倍，在其两端电压为3U 的情况下，通过的电流为（ ） A ．I B ．3I C ．13I D ．19I 4．有A 、B 两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（ ）A ．电阻A 的阻值大于电阻BB ．电阻A 的阻值小于电阻BC ．两电阻并联时，流过电阻A 的电流强度较小D ．两电阻串联时，流过电阻A 的电流强度较大5．2019年3月19日，复旦大学科研团队宣称已成功制备出具有较高电导率的砷化铌纳米带材料，据介绍该材料的电导率是石墨烯的1000倍。

电导率σ就是电阻率ρ的倒数，即1σρ=。

下列说法正确的是（ ）A ．材料的电导率与材料的形状有关B ．材料的电导率越小，其导电性能越强C ．电导率大小与温度无关D ．电导率的单位是1Ωm⋅ 6．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成，下列说法正确的是（ ）A ．甲表是电流表，R 增大时量程增大B ．甲表是电流表，R 增大时量程减小C ．乙表是电压表，R 减小时量程增大D ．乙表是电压表，R 增大时量程减小7．在真空中，若氢原子的核外电子做半径为r 的匀速圆周运动，已知电子的质量为m ，电荷量为e ，静电力常量为k ，则核外电子运动的（ ）A ．周期为32mr keπ B ．周期为22mr keπ C ．等效电流的大小22e k mr πD ．等效电流的大小2eke mrπ 8．如图所示的电路，是用一个灵敏电流计G 和一个变阻器R 改装的量程更大的电表，下列判断正确的是（ ）A ．改装成了电流表，R 减小时量程增大B ．改装成了电流表，R 增大时量程增大C ．改装成了电压表，R 减小时量程增大D ．改装成了电压表，R 增大时量程增大9．如图所示，1R 和2R 是材料相同、厚度相同、上下表面均为正方形的导体，但2R 的尺寸比1R 要小，通过导体的电流方向如图中箭头所示，假设1R 边长为4L ，2R 边长为L ，若1R 的电阻值为8Ω，则2R 的阻值为（）A ．2ΩB ．8ΩC ．32ΩD ．64Ω10．如图所示，在2MgCl 溶液中，正、负电荷定向移动，其中Cl -水平向左移动。

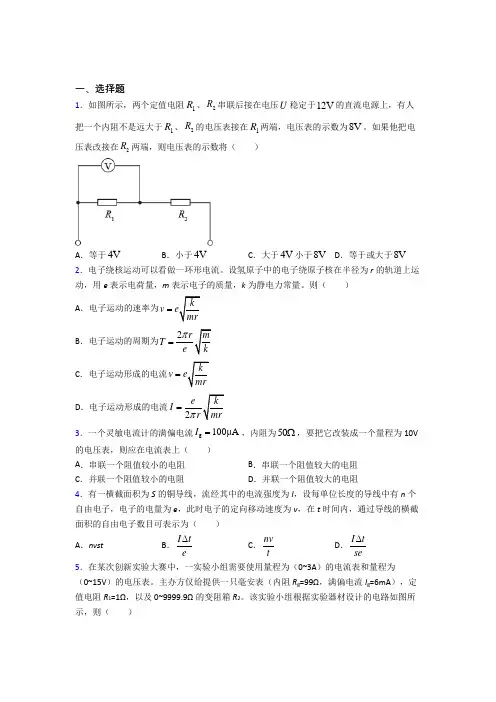

一、选择题1．如图所示，两个定值电阻1R 、2R 串联后接在电压U 稳定于12V 的直流电源上，有人把一个内阻不是远大于1R 、2R 的电压表接在1R 两端，电压表的示数为8V 。

如果他把电压表改接在2R 两端，则电压表的示数将（ ）A ．等于4VB ．小于4VC ．大于4V 小于8VD ．等于或大于8V 2．电子绕核运动可以看做一环形电流。

设氢原子中的电子绕原子核在半径为r 的轨道上运动，用e 表示电荷量，m 表示电子的质量，k 为静电力常量。

则（ ）A ．电子运动的速率为k v mr=B ．电子运动的周期为2r m T e kπ= C ．电子运动形成的电流k v mr=D ．电子运动形成的电流2ek I r mr π=3．一个灵敏电流计的满偏电流g 100μA I =，内阻为50Ω，要把它改装成一个量程为10V 的电压表，则应在电流表上（ ）A ．串联一个阻值较小的电阻B ．串联一个阻值较大的电阻C ．并联一个阻值较小的电阻D ．并联一个阻值较大的电阻4．有一横截面积为S 的铜导线，流经其中的电流强度为I ，设每单位长度的导线中有n 个自由电子，电子的电量为e ，此时电子的定向移动速度为v ，在t 时间内，通过导线的横截面积的自由电子数目可表示为（ ）A ．nvstB ．I t e ∆C ．nv tD ．I t se∆ 5．在某次创新实验大赛中，一实验小组需要使用量程为（0~3A ）的电流表和量程为（0~15V ）的电压表。

主办方仅给提供一只毫安表（内阻R g =99Ω，满偏电流I g =6mA ），定值电阻R 1=1Ω，以及0~9999.9Ω的变阻箱R 2。

该实验小组根据实验器材设计的电路如图所示，则（ ）A．电键K掷于1时，可改装成量程为0 ~3A的电流表，此时R2=40ΩB．电键K掷于1时，可政装成量程为0~15V的电压表，此时R2=2401ΩC．电键K掷于2时，可改装成量程为0 ~3A的电流表，此时R2=400ΩD．电键K掷于2时，可改装成量程为0~15V的电压表，此时R2=24Ω6．有A、B两个电阻，它们的伏安特性曲线如图所示，从图线可以判断（）A．电阻A的阻值大于电阻BB．电阻A的阻值小于电阻BC．两电阻并联时，流过电阻A的电流强度较小D．两电阻串联时，流过电阻A的电流强度较大7．如图所示电路将两个相同的电流计分别改装成A1（03A）和A2（00.6A）的电流表，把两个改装后的电流表并联接入电路中测量电流，则下列说法中正确的是（）A．A1的读数为0.6A时， A2的读数为0.6AB．A1的读数为1A时，A2的读数为0.2AC．A1的指针偏转角度大于A2的指针偏转角度D．A1的指针偏转角度小于A2的指针偏转角度＝，其中S为导体的横截面积，n为导体单位体积内的自8．导体中电流I的表达式I nqSv由电荷数，q为每个自由电荷所带的电荷量，v表示的是（）A．导体运动的速率B．导体传导的速率C．电子热运动的速率D．自由电荷定向移动的速率9．如图所示，R1=2Ω，R2=10Ω，R3=10Ω，A、B两端接在电压恒定的电源上，则（）A．S断开时，R1与R2的电压之比为2:5B ．S 闭合时，通过R 1与R 2的电流之比为1:1C ．S 断开与闭合两种情况下，通过电阻R 2的电流之比为7:14D ．S 断开与闭合两种情况下，电阻R 1两端的电压之比为7:1210．一个标有“220V ，100W”字样的普通白炽灯，两端所加的电压由0逐渐增大到220V ，在此过程中，电压U 和电流I 的关系可用图线表示。

一、选择题1．(0分)[ID ：126182]如图所示，两个截面面积不同、长度相等的均匀铜棒接在电路中，其两端电压为U ，则下列说法错误的是（ ）A ．通过两棒的电流相等B ．细棒的电压U 1大于粗棒的电压U 2C ．两棒内的电场强度不同，细棒内场强E 1大于粗棒内场强E 2D ．两棒的自由电子定向移动的平均速率相同2．(0分)[ID ：126181]如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ）①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小 A ．①③B ．①④C ．②③D ．②④3．(0分)[ID ：126178]下列有关导体电流的说法中，正确的是（ ） A ．电流的方向就是电荷定向移动的方向 B ．因为电流有方向，所以电流是矢量 C ．只要有自由电荷就能形成电流 D ．导体两端没有电压就不能形成电流4．(0分)[ID ：126170]国际单位制中电压的单位符号是V ，如果用国际单位制基本单位的符号来表示，正确的是（ ） A ．A Ω⋅B ．1JC -⋅C ．213kg m A s --⋅⋅⋅D ．13kg m A s --⋅⋅⋅ 5．(0分)[ID ：126146]已知一只表头的量程为0~100mA ，内阻g 100ΩR =。

现将表头改装成电流、电压两用的电表，如图所示，已知12100Ω,1k ΩR R ==，则下列正确的说法是（ ）A ．用oa 两端时是电压表，量程为110VB ．用ob 两端时是电压表，量程为110VC ．用oa 两端时是电流表，量程为200mAD ．用ob 两端时是电流表，量程为200mA 6．(0分)[ID ：126142]下列说法正确的是（ ） A ．电动势E 与电压U 单位相同，所以E 与U 没有区别 B ．电阻率越大，导体对电流的阻碍就越大 C ．电流有方向，但它是一个标量D ．根据2QE k R=当0R →，E →∞ 7．(0分)[ID ：126140]如图所示电路将两个相同的电流计分别改装成A 1（03A ）和A 2（00.6A ）的电流表，把两个改装后的电流表并联接入电路中测量电流，则下列说法中正确的是（ ）A ．A 1的读数为0.6A 时， A 2的读数为0.6AB ．A 1的读数为1A 时，A 2的读数为0.2AC ．A 1的指针偏转角度大于A 2的指针偏转角度D ．A 1的指针偏转角度小于A 2的指针偏转角度8．(0分)[ID ：126121]如图所示，有ABC 三个接线柱，AC 间电压10V ，将四个相同的定值电阻通过若干导线混联后接到AB 或BC 之间，使AB 间电压6V ，BC 间电压4V ，则AB 间的阻值（ ）A ．无法达到题目要求B ．有一种可能C ．有两种可能D ．有三种可能9．(0分)[ID ：126119]用相同的灵敏电流计作表头改装成电流表A 和电压表V ，分别将它们串联或并联在一起，然后接入如图所示电路中。

人教版高中物理第十一章电路及其应用精选试卷测试卷（解析版）一、第十一章电路及其应用选择题易错题培优（难）1．一个T形电路如图所示，电路中的电阻130R=Ω，2320R R==Ω，另有一测试电源，所提供电压恒为10V，以下说法正确的是A．若将cd端短路，ab之间的等效电阻是50ΩB．若将ab端短路，cd之间的等效电阻是40ΩC．当ab两端接上测试电源时，cd两端的电压为4VD．当cd两端接通测试电源时，ab两端的电压为6V【答案】C【解析】【分析】【详解】当cd端短路时，ab间电路的结构是：电阻23R R、并联后与1R串联，等效电阻为：23123202030402020R RR RR R⨯=+=+=Ω++，故A错误；当ab端短路时，cd之间电路结构是：电阻13R R、并联后与2R串联，等效电阻为：13213302020323020R RR RR R⨯=+=+=Ω++，故B错误；当ab两端接通测试电源时，cd两端的电压等于电阻R3两端的电压，313201043020RU E VR R==⨯=++；故C正确；当cd两端接通测试电源时，ab两端的电压等于电阻3R两端的电压，为3323201052020RU E VR R==⨯=++，故D错误；【点睛】对于电路问题，首先要明确电路的结构，并能正确应用串并联电路的规律进行分析，必要时应进行电路的简化．2．阻值相等的四个电阻、电容器C及电池(E内阻可忽略)连接成如图所示电路.开关S断开且电流稳定时，C所带的电荷量为1Q，闭合开关S，电流再次稳定后，C所带的电荷量为21.Q Q与2Q的比值为()A ．25B ．12C ．35D ．23【答案】C 【解析】试题分析：根据等效电路，开关S 断开时，电容器的电压12112325+3E U R E R R =⋅⨯=，得11Q CU =；S 闭合时，211123+2E U R E R R =⋅=，22Q CU =，故112235Q U Q U ==，故选C ．【学科网考点定位】闭合电路的欧姆定律、电容器【名师点睛】此题是对闭合电路欧姆定律及电容器问题的考查；解题关键是要搞清电路的结构，画出等效电路图，搞清电容器两端的电压是哪个电阻两端的电压，然后根据Q=CU 求解电容器的带电荷量．3．一个电流表的满偏电流I g =1mA ，内阻为300Ω，要把它改装成一个量程为15V 的电压表，则应在电流表上（ ） A ．串联一个14700Ω的电阻 B ．并联一个14700Ω的电阻 C ．串联一个15000Ω的电阻 D ．并联一个15000Ω的电阻 【答案】A 【解析】 【分析】 【详解】根据电路串联分压和并联分流的特点，电流表改装成大量程的电压表需要串联一个大电阻分担多的电压；结合部分电路的欧姆定律可知()g g U I R R =+，代入数据得14700g gUR R I =-=Ω，故选A ． 【点睛】电流表串联电阻起分压作用为电压表，电压表串联电阻为总电阻减去电流表的内阻．总电阻=量程除以满偏电流，串联电阻为g gUR R I =-．4．如图是有两个量程的电压表，当使用a 、b 两个端点时，量程为0～10 V ，当使用a 、c 两个端点时，量程为0～100 V ．已知电流表的内阻R g 为500 Ω，满偏电流I g 为1 mA ，则电阻R 1、R 2的值( )A ．9500Ω；90000ΩB ．90000Ω；9500ΩC ．9500Ω；9000ΩD ．9000Ω；9500Ω 【答案】A 【解析】 【详解】 由图示电路图可知110V ()g g I R R +=， 1210()0V g g I R R R ++=，代入数据解得19500ΩR =，290000ΩR = A. 9500Ω；90000Ω与分析相符，符合题意 B. 90000Ω；9500Ω与分析不符，不符合题意 C. 9500Ω；9000Ω与分析不符，不符合题意 D. 9000Ω；9500Ω与分析不符，不符合题意5．R 1和R 2是材料相同，厚度相同，表面都为正方形的导体，但R 1的尺寸比R 2大得多，把它们分别连接在如图电路的A 、B 端，接R 1时电压表的读数为U 1，接R 2时电压表的读数为U 2，下列判断正确的是A ．R 1<R 2B ．R 1>R 2C ．U 1<U 2D ．U 1＝U 2 【答案】D 【解析】 【详解】AB ．设正方形的边长为a ，则导体的电阻L a R S ad dρρρ=== 由两导体的ρ与d 相同，则两导体电阻相等，即R 1=R 2，故AB 错误； CD ．导体接入电路中，电压表示数U=IR =Er R+R 由于电源电动势E 、内阻r 、导体电阻R 相同，则电压表示数U 相同，即U 1=U 2，故C 错误，D 正确； 故选D ．6．雷击，指打雷时电流通过人、畜、树木、建筑物等而造成杀伤或破坏，其中一种雷击形式是带电的云层与大地上某点之间发生迅猛的放电现象，叫作“直击雷”。
