凹版印刷机张力控制的原理介绍

张力控制原理
张力控制原理是一种常用于控制系统中的原理，通过对控制对象的张力进行测量和调节，实现对系统的稳定控制。

张力控制原理广泛应用于纺织、印刷、包装、造纸等行业中的连续生产线中，以确保产品在生产过程中的牵引力、张力等参数控制在合适的范围内。

张力控制原理的基本思想是通过传感器对物体的张力进行实时测量，将测量结果反馈给控制器，再根据设定的控制算法进行调节，以实现对张力的精确控制。

其中的关键是如何准确地测量物体的张力。

常见的测量方法包括压力传感器、应变测量、光电传感器等。

在控制系统中，控制器根据测量到的张力数值与设定值之间的差异，通过控制执行机构的工作状态来调节张力，使其趋近或保持在设定值范围内。

控制器通常采用PID控制算法，即按照比例、积分、微分三个因素对误差进行调节。

这样可以快速响应、稳定控制系统，保证生产线的正常运行。

除了控制算法外，张力控制原理还需要配备合适的执行机构和传动装置。

常见的执行机构有电机、气缸等，通过调节工作状态来改变物体的张力。

而传动装置则用于将执行机构的动力传递给受控对象，主要包括传动带、链条、轮轴等。

在实际应用中，张力控制原理需要根据具体的控制对象和工作环境进行参数调整和优化。

同时，还需要考虑到系统的响应速度、稳定性、负载变化、环境扰动等因素，以保证控制效果和
系统性能的优良。

综上所述，张力控制原理是一种用于控制系统中的重要原理，通过测量和调节张力，实现对系统的稳定控制，并被广泛应用于众多行业中的连续生产线。

张力控制原理教程张力控制是一种常见的控制原理，广泛应用于工业生产中的张力控制设备。

本文将介绍张力控制原理的基本概念、应用领域以及实现方法等内容。

一、张力控制的基本概念张力控制是指通过对拉伸或收缩的材料施加力，使材料保持一定的张力水平。

张力控制的目的是确保材料在生产过程中的稳定运行，避免材料过松或过紧引起的问题。

二、张力控制的应用领域1.包装行业：在印刷、涂覆、贴合等过程中，需要对卷材进行张力控制，以确保产品质量和生产效率。

2.纺织行业：在纺纱、织造、印染等过程中，需要对纱线、织物进行张力控制，以避免出现断纱、断经等问题。

3.金属加工行业：在连续拉拔、连续铸轧、连续热轧等过程中，需要对金属带材进行张力控制，以保证产品的尺寸精度和表面质量。

4.纸张行业：在造纸、印刷等过程中，需要对纸张进行张力控制，以避免出现张力差、翘曲等问题。

5.电子行业：在印刷电路板、光纤制造等过程中，需要对薄膜、线材进行张力控制，以确保产品的可靠性和稳定性。

三、张力控制的实现方法1.传统方法：传统的张力控制方法主要通过机械装置来实现，如张力滚轮、张力锥轮等。

这些装置通过控制滚轮之间的接触压力来调节张力，但存在精度低、响应慢等缺点。

2.电气控制方法：电气控制方法通过检测材料的张力信号，并通过电动机或气缸等执行器来调节张力。

这种方法的优点是精度高、响应快，可实现自动化控制。

常见的电气控制方法包括PID控制、动态张力控制等。

3.光电控制方法：光电控制方法通过光电传感器检测材料的张力变化，并通过控制光源的亮度来调节张力。

这种方法可以较好地适应各种材料的张力控制，但对环境光线干扰比较敏感。

四、张力控制的关键技术1.传感器技术：张力传感器能够测量材料的张力，并将其转化为电信号。

关键是选用合适的传感器，如压电传感器、应变传感器等。

2.控制算法：张力控制的核心是控制算法，常见的控制算法有PID控制、神经网络控制等。

根据实际需求选择合适的控制算法，以实现稳定的张力控制。

印刷机张力控制原理
印刷机张力控制原理是指在印刷过程中，通过控制印刷材料的张力，使其保持恒定的一种控制方法。

印刷机张力控制原理的关键是通过一系列的张力控制装置对印刷材料施加适当的张力，以达到控制张力稳定的目的。

通常包括以下几个方面的原理：
1. 张力感应原理：印刷机上装有张力感应装置，通过对印刷材料张力的感应，将其转换为电信号，用于监测和控制张力。

2. 张力调节原理：印刷机上的张力调节装置可以根据张力的变化，通过调整张力装置的工作状态，来改变印刷材料的张力。

3. 张力稳定原理：张力控制装置可以根据设定的要求，通过控制印刷材料的张力来保持其在一定范围内的稳定性，以保证印刷质量的稳定。

4. 张力传递原理：印刷机上的张力传递装置将张力从印刷机设备的张力感应点传递到印刷材料上，确保张力的传递和控制。

通过上述张力控制原理，可以实现对印刷材料张力的精确控制，保证印刷材料在印刷过程中的稳定性，从而保证印刷质量的稳定和提高生产效率。

书山有路勤为径；学海无涯苦作舟

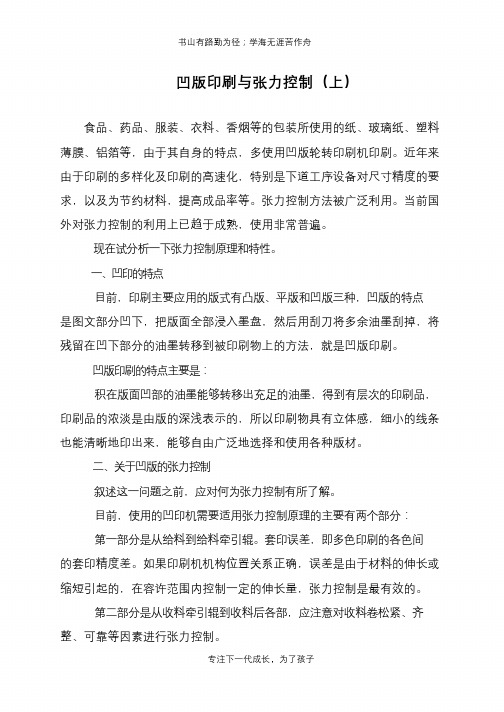

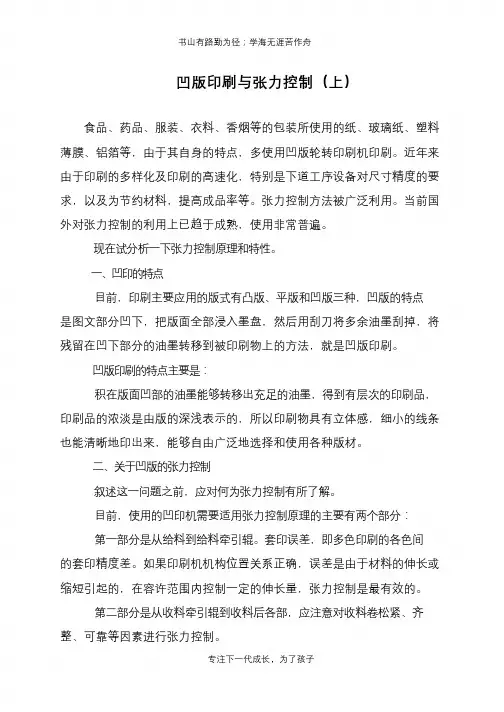

凹版印刷与张力控制（上）
食品、药品、服装、衣料、香烟等的包装所使用的纸、玻璃纸、塑料薄膜、铝箔等，由于其自身的特点，多使用凹版轮转印刷机印刷。

近年来由于印刷的多样化及印刷的高速化，特别是下道工序设备对尺寸精度的要求，以及为节约材料，提高成品率等。

张力控制方法被广泛利用。

当前国外对张力控制的利用上已趋于成熟，使用非常普遍。

现在试分析一下张力控制原理和特性。

一、凹印的特点
目前，印刷主要应用的版式有凸版、平版和凹版三种，凹版的特点
是图文部分凹下，把版面全部浸入墨盘，然后用刮刀将多余油墨刮掉，将残留在凹下部分的油墨转移到被印刷物上的方法，就是凹版印刷。

凹版印刷的特点主要是：
积在版面凹部的油墨能够转移出充足的油墨，得到有层次的印刷品，印刷品的浓淡是由版的深浅表示的，所以印刷物具有立体感，细小的线条也能清晰地印出来，能够自由广泛地选择和使用各种版材。

二、关于凹版的张力控制
叙述这一问题之前，应对何为张力控制有所了解。

目前，使用的凹印机需要适用张力控制原理的主要有两个部分：
第一部分是从给料到给料牵引辊。

套印误差，即多色印刷的各色间
的套印精度差。

如果印刷机机构位置关系正确，误差是由于材料的伸长或缩短引起的，在容许范围内控制一定的伸长量，张力控制是最有效的。

第二部分是从收料牵引辊到收料后各部，应注意对收料卷松紧、齐整、可靠等因素进行张力控制。

专注下一代成长，为了孩子。

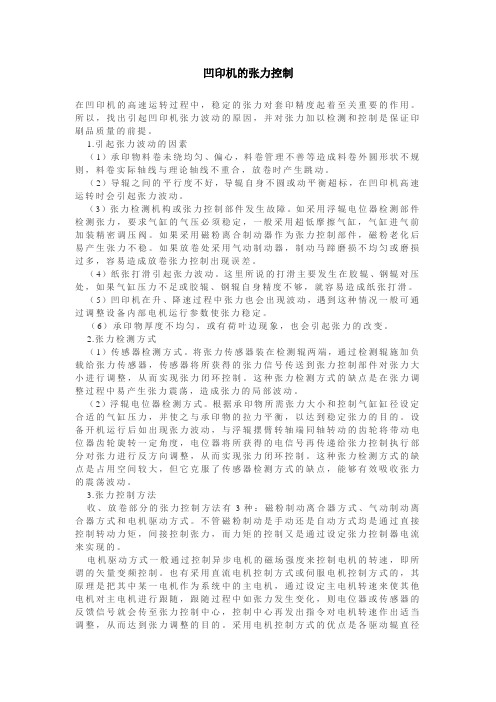

凹印机的张力控制在凹印机的高速运转过程中，稳定的张力对套印精度起着至关重要的作用。

所以，找出引起凹印机张力波动的原因，并对张力加以检测和控制是保证印刷品质量的前提。

1.引起张力波动的因素（1）承印物料卷未绕均匀、偏心，料卷管理不善等造成料卷外圆形状不规则，料卷实际轴线与理论轴线不重合，放卷时产生跳动。

（2）导辊之间的平行度不好，导辊自身不圆或动平衡超标，在凹印机高速运转时会引起张力波动。

（3）张力检测机构或张力控制部件发生故障。

如采用浮辊电位器检测部件检测张力，要求气缸的气压必须稳定，一般采用超低摩擦气缸，气缸进气前加装精密调压阀。

如果采用磁粉离合制动器作为张力控制部件，磁粉老化后易产生张力不稳。

如果放卷处采用气动制动器，制动马蹄磨损不均匀或磨损过多，容易造成放卷张力控制出现误差。

（4）纸张打滑引起张力波动。

这里所说的打滑主要发生在胶辊、钢辊对压处，如果气缸压力不足或胶辊、钢辊自身精度不够，就容易造成纸张打滑。

（5）凹印机在升、降速过程中张力也会出现波动，遇到这种情况一般可通过调整设备内部电机运行参数使张力稳定。

（6）承印物厚度不均匀，或有荷叶边现象，也会引起张力的改变。

2.张力检测方式（1）传感器检测方式。

将张力传感器装在检测辊两端，通过检测辊施加负载给张力传感器，传感器将所获得的张力信号传送到张力控制部件对张力大小进行调整，从而实现张力闭环控制。

这种张力检测方式的缺点是在张力调整过程中易产生张力震荡，造成张力的局部波动。

（2）浮辊电位器检测方式。

根据承印物所需张力大小和控制气缸缸径设定合适的气缸压力，并使之与承印物的拉力平衡，以达到稳定张力的目的。

设备开机运行后如出现张力波动，与浮辊摆臂转轴端同轴转动的齿轮将带动电位器齿轮旋转一定角度，电位器将所获得的电信号再传递给张力控制执行部分对张力进行反方向调整，从而实现张力闭环控制。

这种张力检测方式的缺点是占用空间较大，但它克服了传感器检测方式的缺点，能够有效吸收张力的震荡波动。

英文回答：The tension control system plays a pivotal role in the gravure printing machine, ensuring the attainment of superior print oues. Central to this system is the principle of regulating tension levels throughout the entirety of the printing process, spanning from the substrate's unwinding to the rewinding of the printed material. It is engineered to uphold consistent tension by modulating the printing press's speed and the substrate's tension as it progresses through the machine's various stages. Through the precise management of tension, the system effectively forestalls substrate wrinkling, stretching, and slipping, thereby averting potential printing imperfections.张力控制系统在gravure印刷机中发挥着关键作用，确保达到优异的印刷oues。

该系统的核心是在整个印刷过程中调节紧张水平的原则，从底盘的松动到印刷材料的倒流。

它被设计成通过调节印刷机的速度和底板在通过机器各个阶段的进展过程中的张力来维持一贯的张力。

凹印铝箔的套印过程中张力控制
在凹印铝箔的套印过程中，张力调节和变化直接影响套印以及印刷的准确程度，是印刷工序控制的关键因素之一。

铝箔印刷机的张力控制系统是一种输入量按某种可调节的衰减规律而变化的特殊的随动系统。

张力控制是整机控制的核心。

只要张力控制稳定，张力变化小，铝箔在套印的精度和废品率就很容易控制。

然而在铝箔印刷过程中，张力产生波动和变化因素是多方面的，需认真分析。

第一，由于印刷机的料卷在收卷与放卷过程中，收放卷的直径是不断变化的。

放卷在制动力矩不变的情况下，直径减少，张力随之增大，收卷则相反，如果收卷力矩不变时，随着收卷直径增大，张力将减少。

这是印刷机固有特性所决定的，也是引起铝箔张力变化的主要因素。

第二，铝箔材料质量的不均匀性，影响着张力的变化，例如材料弹性模量的波动，材料厚度沿宽度长度方向变化等，料卷的质量偏心，以及加温的高低都会给整机的张力带来微妙的影响。

第三，印刷机在换料或接料断料过程中都会使整机原已稳定的张力突然产生干扰变化。

设备运行速度愈高，干扰就愈大，张力变化大、稳定性差。

应迅速根据料带张力干扰自动地随机调整使张力及时地回复原来稳定状态。

在套印中对印刷卷材在传送时要有适度的张力，张力过小时，在检测处的卷材容易产生抖动，影响套印精度，张力要恒定，以保证瞬时线速度恒定，并要求主电机运转要平稳，不能时快时慢，不能颤动，否则影响套印的精度。

凹版印刷机的液压系统与控制技术随着科技的不断发展和进步，印刷技术也得到了长足的发展。

其中，凹版印刷技术以其高质量的印刷效果和广泛应用性，在现代印刷行业中占据重要地位。

凹版印刷机的液压系统与控制技术是保证凹版印刷机稳定运行和良好印刷效果的重要因素。

一、凹版印刷机液压系统的作用和组成液压系统是凹版印刷机的重要组成部分，它通过液体的力量传递与控制，实现印版的压印、印刷轴的传动以及电子控制系统的动作，从而实现整机的工作。

凹版印刷机液压系统主要由液压泵站、油箱、液压缸、控制阀及液压管路等组成。

液压泵站将其机械能转化为液压能，提供油液供应。

在液压系统中，液压油起到润滑、冷却、密封和传递压力的作用。

液压缸则接受液压油的压力，实现印刷轴和印版的压力调整以及运动控制。

控制阀是用来控制液压系统的工作方式、压力、流量等参数的重要组件。

二、凹版印刷机液压系统的工作原理凹版印刷机液压系统的工作原理是利用液压传动的原理，通过液体的力量传递与控制，实现凹版印刷机的各项工作。

当液压泵站启动时，液压泵产生一定的压力，将液压油从油箱中吸入，并通过液压管路输送到液压缸中。

液压缸接受液压油的压力，根据控制阀的信号，调整印版的压力和印刷轴的移动速度。

控制阀根据印刷机的需要，调节液压油的压力和流量，实现液压系统的工作模式切换。

液压系统的稳定工作离不开液压油的清洁与维护，定期更换液压油、保持液压管路的密封性和润滑性是确保液压系统良好工作的关键。

三、凹版印刷机控制技术的应用凹版印刷机的控制技术主要包括传感器技术、PLC控制技术和人机界面技术等。

传感器技术是凹版印刷机控制技术中的关键技术之一。

通过安装在凹版印刷机上的传感器，可以实时感知印刷轴的位置、速度、印版的压力等参数。

传感器将这些参数转化为电信号，并通过PLC控制系统进行处理和判断，实现对印刷机的自动控制。

PLC控制技术是现代工业控制的重要手段之一。

通过PLC可编程控制器，可以编写程序对凹版印刷机的工作模式、印刷参数等进行自动控制。

1.什么是张力控制：所谓的张力控制，通俗点讲就是要能控制电机输出多大的力，即输出多少牛顿。

反应到电机轴即能控制电机的输出转距。

2.真正的张力控制不同于靠前后两个动力点的速度差形成张力的系统，靠速度差来调节张力的实质是对张力的PID控制，要加张力传感器。

而且在大小卷启动、停止、加速、减速、停车时的调节不可能做到象真正的张力控制的效果，张力不是很稳定。

肯定会影响生产出产品的质量。

用变频器做恒张力控制的实质是死循环矢量控制，即加编码器反馈。

对收卷来说，收卷的卷经是由小到大变化的，为了保证恒张力，所以要求电机的输出转距要由小到大变化。

同时在不同的操作过程，要进行相应的转距补偿。

即小卷启动的瞬间，加速，减速，停车，大卷启动时，要在不同卷经时进行不同的转距补偿，这样就能使得收卷的整个过程很稳定，避免小卷时张力过大；大卷启动时松纱的现象。

二．张力控制变频收卷在纺织行业的应用及工艺要求1．传统收卷装置的弊端纺织机械如：浆纱机、浆染联合机、并轴机等设备都会有收卷的环节。

传统的收卷都是采用机械传动，因为机械的同轴传动对于机械的磨损是非常严重的，据了解，用于同轴传动部分的机械平均寿命基本上是一年左右。

而且经常要维护，维护的时候也是非常麻烦的,不仅浪费人力而且维护费用很高,给客户带来了很多的不便。

尤其是纺织设备基本上是开机后不允许中途停车的，如发生意外情况需要停车会造成很大的浪费。

在这种情况下，张力控制变频收卷开始逐渐取代传统的机械传动系统。

2．张力控制变频收卷的工艺要求* 在收卷的整个过程中都保持恒定的张力。

张力的单位为：牛顿或公斤力。

* 在启动小卷时，不能因为张力过大而断纱；大卷启动时不能松纱。

* 在加速、减速、停止的状态下也不能有上述情况出现。

* 要求将张力量化，即能设定张力的大小（力的单位），能显示实际卷径的大小。

3．张力控制变频收卷的优点* 张力设定在人机上设定，人性化的操作,单位为力的单位:牛顿.* 使用先进的控制算法:卷径的递归运算;空心卷径激活时张力的线性递加;张力锥度计算公式的应用;转矩补偿的动态调整等等.* 卷径的实时计算，精确度非常高，保证收卷电机输出转矩的平滑性能好。
