LED球泡灯 标准

LED球泡灯规格书LED球泡灯概述：LED球泡灯回支了现有的接心格式，即螺心、插心格式（E26\E27\E14\B22等），以致为了适终路人们的操做风俗仿照了黑炽灯泡的中形。

基于LED单逼粼的收光道理，设念人员正在灯具挨算上做了变动使得LED球泡灯的配光直线根底与黑炽灯的面光源性趋同。

LED球泡灯产物特性：基于LED的收光特性，LED球泡灯的挨算要相对黑炽灯复杂，基天职为光源、驱动电路、散热拆配，那些部门的配开配开才气培养低能耗、龟龄命、下光效战环保的LED球泡灯产物。

所以讲LED球泡灯产物正在古晨去讲，仍旧是足艺露量较下的下科技照明产物。

3. 耐高温低干：正在-65℃及≤65%环境下，可少时分一样平常工做。

1. 寿命少：许多于30，000 小时。

2. 节能环保：与传统黑炽灯泡相比，正在划一收光输出条件下，具有超低功耗，节电逾越70%，龟龄命，操做保护用度低；操做环保原料，无铅汞等重金属元素，没有净化环境；同时，LED属于单波少收光，没有会产巳カ统灯具的黑中，紫中等没有恰好睹光辐射，没有会益伤身材安康，也没有会吸引蚊虫。

LED球泡灯产物相宜CE，ROHS认证尺队耄4. 宽电压输进范围：正在AC85V-AC265V,50-60Hz电压条件下均能一样平常波动工做，电压变更没有影洪明度，是以可适应与没有建国家的供电尺度，战电压没有波动的天域操做。

6. 启动快，无噪音，收光波动没有明灭：操做直流恒流驱动灯炷，步柢中界电网电压如何仄稳，均能波动收光，无明暗窜改战交流频闪征象。

LED 吸应速率快，能瞬时启动，也无传统灯具的噪音。

是以，LED灯具减倍保护眼力战别的副ベ的安康。

5. 安然性：回支断绝型电源驱动，具有>4000V 的断绝强度，包管操做安然。

7. 无缺的保护体系：具颖 压，过流，过热保护体系，包管产物正在禁绝确的工做条件下自动保护没有誉坏。

9. 光衰小，效力下：与传统照明灯具相比，LED 灯具的光衰减更小，收光效力更下。

文件编号：版本：V1.0智能LED球泡灯（氛围灯）型式试验标准编制：审核：批准：修订记录本程序文件根据实际需要作如下修改，并经相关部门会签且呈报审批，签核意见及具体变更内容如下：目录1.范围 (4)2.引用性文件 (4)3.试验时机 (4)4.试验条件 (5)5.样品要求 (5)6.试验流程 (5)7.安全要求相关试验 (5)8.性能要求相关试验 (11)9.寿命要求相关试验 (13)10.电磁兼容相关试验 (15)11.包装运输相关试验 (15)12.智能控制相关试验 (17)1 范围根据产品开发的实际情况规范并明确产品开发的试验项目，确保产品开发试验的针对性、合理性和完整性，节省试验资源，保证产品测试工作的质量及测试结果的完整可靠，指导质量人员准确地判断新产品应进行的试验项目。

适用于产品中心根据产品开发的特点编制型式试验标准，明确产品开发过程中应进行的安全和性能、包装等方面的测试、验证项目，为产品的开发提供有效的支持。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 24906-2010 普通照明用50V以上自镇流LED灯安全要求GB 30255-2013 普通照明用非定向型型自镇流LED灯能效限定值及能效等级GB/T 24908-2014 普通照明用非定向自镇流LED灯性能要求GB/T 31112-2014 普通照明用非定向自镇流LED灯规格分类GB/T 24824-2009 普通照明用LED模块测试方法GB/T 1406.1 灯头的型号和尺寸第1部分：螺口式灯头GB/T 1483.1 灯头、等座检验量规第1部分：螺口式灯头、等座的量规GB 17625.1-2012 电磁兼容限值谐波电流发射限值（设备每相电流≤16A）GB 17743-2007 电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T 18595-2014 一般照明用设备电磁兼容抗扰度要求GB 16843-2008 单端荧光灯的安全要求GB/T 7249-2008 白炽灯的最大外形尺寸GB 24819-2009 普通照明用LED模块安全要求GB 7000.1-2007 灯具第1部分：一般要求与试验GB/T 24392-2009 灯头温升的测量方法GB/T 5169.10-2006 电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法3 试验时机3.1 新开发的产品在批量生产前送样进行的产品评价试验。

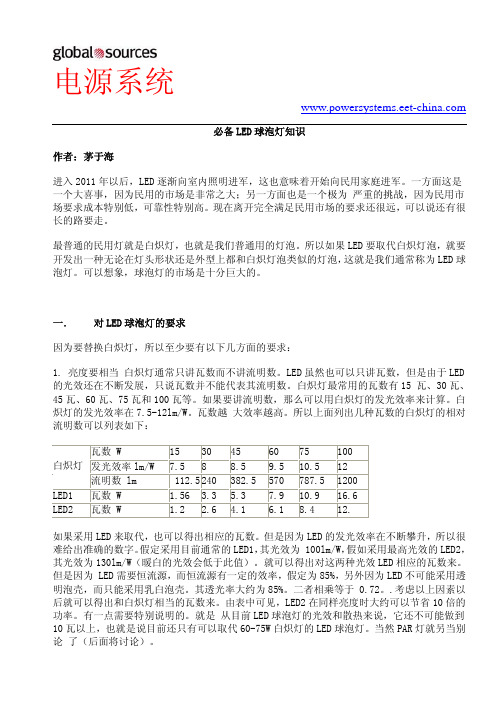

必备LED球泡灯知识作者：茅于海进入2011年以后，LED逐渐向室内照明进军，这也意味着开始向民用家庭进军。

一方面这是一个大喜事，因为民用的市场是非常之大；另一方面也是一个极为 严重的挑战，因为民用市场要求成本特别低，可靠性特别高。

现在离开完全满足民用市场的要求还很远，可以说还有很长的路要走。

最普通的民用灯就是白炽灯，也就是我们普通用的灯泡。

所以如果LED要取代白炽灯泡，就要开发出一种无论在灯头形状还是外型上都和白炽灯泡类似的灯泡，这就是我们通常称为LED球泡灯。

可以想象，球泡灯的市场是十分巨大的。

一． 对LED球泡灯的要求因为要替换白炽灯，所以至少要有以下几方面的要求：1. 亮度要相当 白炽灯通常只讲瓦数而不讲流明数。

LED虽然也可以只讲瓦数，但是由于LED 的光效还在不断发展，只说瓦数并不能代表其流明数。

白炽灯最常用的瓦数有15 瓦、30瓦、45瓦、60瓦、75瓦和100瓦等。

如果要讲流明数，那么可以用白炽灯的发光效率来计算。

白炽灯的发光效率在7.5-12lm/W。

瓦数越 大效率越高。

所以上面列出几种瓦数的白炽灯的相对流明数可以列表如下：瓦数 W 15 30 45 60 75 100白炽灯发光效率lm/W 7.5 8 8.5 9.5 10.5 12流明数 lm 112.5 240 382.5 570 787.5 1200LED1 瓦数 W 1.56 3.3 5.3 7.9 10.9 16.6LED2 瓦数 W 1.2 2.6 4.1 6.1 8.4 12.如果采用LED来取代，也可以得出相应的瓦数。

但是因为LED的发光效率在不断攀升，所以很难给出准确的数字。

假定采用目前通常的LED1，其光效为 100lm/W，假如采用最高光效的LED2，其光效为130lm/W（暖白的光效会低于此值）。

就可以得出对这两种光效LED相应的瓦数来。

但是因为 LED需要恒流源，而恒流源有一定的效率，假定为85%，另外因为LED不可能采用透明泡壳，而只能采用乳白泡壳。

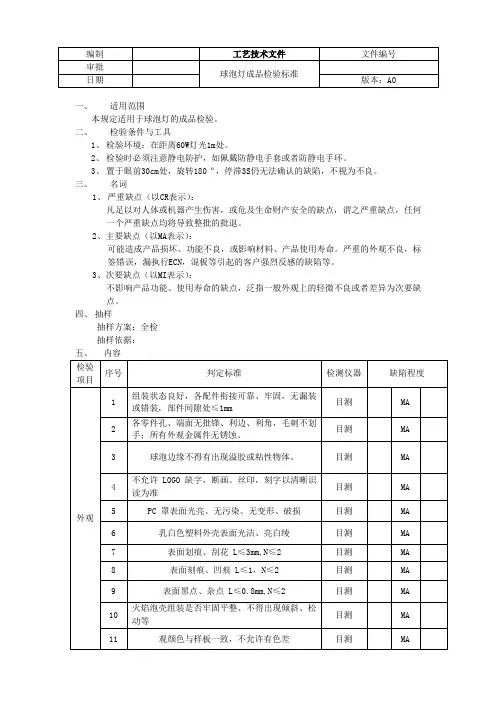

编制工艺技术文件文件编号审批球泡灯成品检验标准日期版本：A0一、适用范围本规定适用于球泡灯的成品检验。

二、检验条件与工具1、检验环境：在距离60W灯光1m处。

2、检验时必须注意静电防护，如佩戴防静电手套或者防静电手环。

3、置于眼前30cm处，旋转180 º，停滞3S仍无法确认的缺陷，不视为不良。

三、名词1、严重缺点（以CR表示）：凡足以对人体或机器产生伤害，或危及生命财产安全的缺点，谓之严重缺点，任何一个严重缺点均将导致整批的批退。

2、主要缺点（以MA表示）：可能造成产品损坏、功能不良，或影响材料、产品使用寿命。

严重的外观不良，标签错误，漏执行ECN，混板等引起的客户强烈反感的缺陷等。

3、次要缺点（以MI表示）：不影响产品功能、使用寿命的缺点，泛指一般外观上的轻微不良或者差异为次要缺点。

四、抽样抽样方案：全检抽样依据：五、内容检验项目序号判定标准检测仪器缺陷程度外观1组装状态良好，各配件衔接可靠、牢固，无漏装或错装，部件间隙处≤1mm目测MA 2各零件孔、端面无批锋、利边、利角，毛刺不划手；所有外观金属件无锈蚀。

目测MA 3 球泡边缘不得有出现溢胶或粘性物体。

目测MA 4不允许 LOGO 缺字，断画。

丝印，刻字以清晰识读为准目测MA5 PC 罩表面光亮、无污染、无变形、破损目测MA6 乳白色塑料外壳表面光洁、亮白绫目测MA7 表面划痕、刮花L≤3mm,N≤2目测MA8 表面刻痕、凹痕L≤1，N≤2目测MA9 表面黑点、杂点L≤0.8mm,N≤2目测MA10火焰泡壳组装是否牢固平整、不得出现倾斜、松动等目测MA 11 观颜色与样板一致，不允许有色差目测MA12 灯具内电源牢固无晃动目测MA13 灯头不能出现变形、破损、氧化等现象目测MA14 灯头冲孔错位、冲孔数量不符要求目测MA结构尺寸依据产品图纸或样品规格1.游标卡尺MA结构确认电源、LED、泡壳、外壳、麦拉片等部品规格需与样品或订单、BOM 表一致。

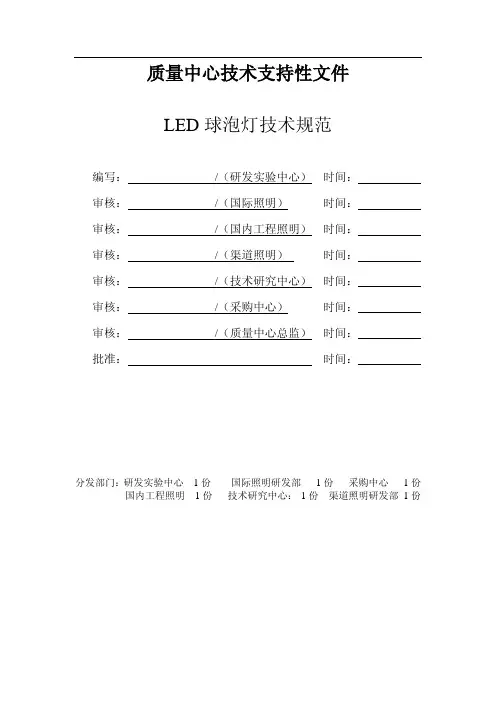

质量中心技术支持性文件LED球泡灯技术规范编写：/（研发实验中心）时间：审核： /（国际照明）时间：审核： /（国内工程照明）时间：审核： /（渠道照明）时间：审核： /（技术研究中心）时间：审核： /（采购中心）时间：审核： /（质量中心总监）时间：批准：时间：分发部门：研发实验中心1份国际照明研发部 1份采购中心 1份国内工程照明 1份技术研究中心：1份渠道照明研发部1份本检验规范适用于所有光电所生产的各型号LED 球泡灯技术规范1 范围本部分规定了LED 球泡灯产品的分类、技术要求、能效要求、试验方法、检验规则、包装要求。

LED 球泡灯类产品2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 1406 灯头的型式和尺寸GB 17625.1 电磁兼容 限值 谐波电流发射限值（设备每相电流输出≤16A ）GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法GB/T 18595 一般照明用设备电磁兼容抗扰度要求GB/T 24824 普通照明用LED 模块测试方法GB 24906 普通照明用50V 以上自镇流LED 灯安全要求SQL/LSA 008.1 室内用LED 照明灯具技术规范3 术语和定义3.1 LED 球泡灯 LED bulb采用了现有的接口方式（如螺口、卡口方式，E26\E27\E14\B22等），由LED 光源、驱动电路、散热装置组成，用于代替传统白炽灯的一体式自镇流LED 灯泡。

3.2 额定值 ratingLED 球泡灯在规定的工作条件下所测量的数值。

注：该值及条件由本标准规定，或由制造商或销售商规定。

3.3 额定功率 power rating （Pm ）在额定电参数条件下LED 球泡灯工作所耗费的功率。

3.4 初始光通量 initial luminous flux （Φo ）LED 球泡灯所发出的总光通量的初始值。

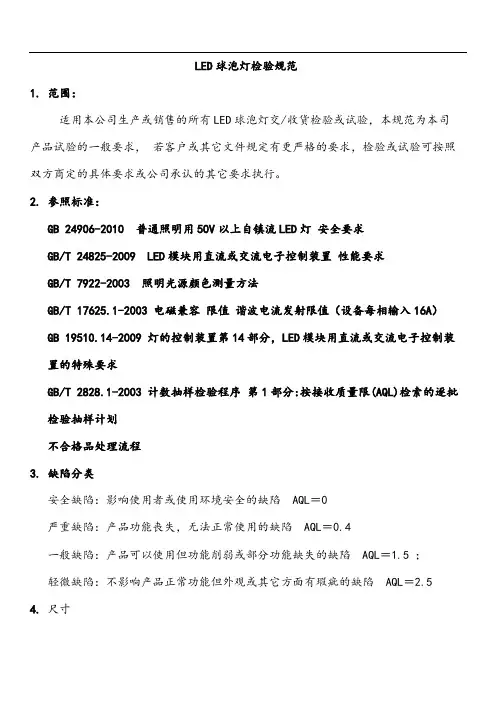

LED球泡灯检验规范1.范围：适用本公司生产或销售的所有LED球泡灯交/收货检验或试验，本规范为本司产品试验的一般要求，若客户或其它文件规定有更严格的要求，检验或试验可按照双方商定的具体要求或公司承认的其它要求执行。

2.参照标准：GB 24906-2010 普通照明用50V以上自镇流LED灯安全要求GB/T 24825-2009 LED模块用直流或交流电子控制装置性能要求GB/T 7922-2003 照明光源颜色测量方法GB/T 17625.1-2003 电磁兼容限值谐波电流发射限值（设备每相输入16A）GB 19510.14-2009 灯的控制装置第14部分，LED模块用直流或交流电子控制装置的特殊要求GB/T 2828.1-2003 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划不合格品处理流程3.缺陷分类安全缺陷：影响使用者或使用环境安全的缺陷 AQL＝0严重缺陷：产品功能丧失，无法正常使用的缺陷 AQL＝0.4一般缺陷：产品可以使用但功能削弱或部分功能缺失的缺陷 AQL＝1.5 ；轻微缺陷：不影响产品正常功能但外观或其它方面有瑕疵的缺陷 AQL＝2.5 4.尺寸4.1尺寸采用误差小于0.05mm的量具测量4.2产品尺寸符合相应规格书或相应技术规范的要求。

5.标志5.1标志或品质规格应具有完整性和清晰性采用目测法检测；5.2标志的耐久性采用擦试法检测，用一块蘸水布擦试15S，待干后再用一块蘸乙烷的布擦试15S，擦试后目视比对样品，字迹必须清晰可辩，不可模精不清或剥离.6. 意外防触电部件防护6.1 灯的结构设计应保证在未装有任何灯具形态的辅助外壳情况下，当灯旋入符合IEC灯座时，不能触及灯头内的金属件，基本绝缘的外部部件和带电金属部件。

6.2 采用相应标准规定的IEC要求的量规检验其是否合格。

6.3采用绝缘电阻和耐压强度试验来检验是否合格。

7.潮湿处理后的绝缘电阻和介电强度7.1 绝缘电阻：灯应在相应温度为91%~95%的潮湿箱内放置48小时，箱内空气温度要控制在20℃~30℃之的任意值上，绝缘电阻应在潮湿箱进行测量，先在灯上施加大约500V的直流电压1min之后开始进行绝缘电阻测试，灯头上载流金属件与可触及到灯部件（测试时在灯的可能触及到的绝缘件上包一层金属箔）之间的绝缘电阻应不小于4MΩ。
