PSP3000详细拆机图文报告

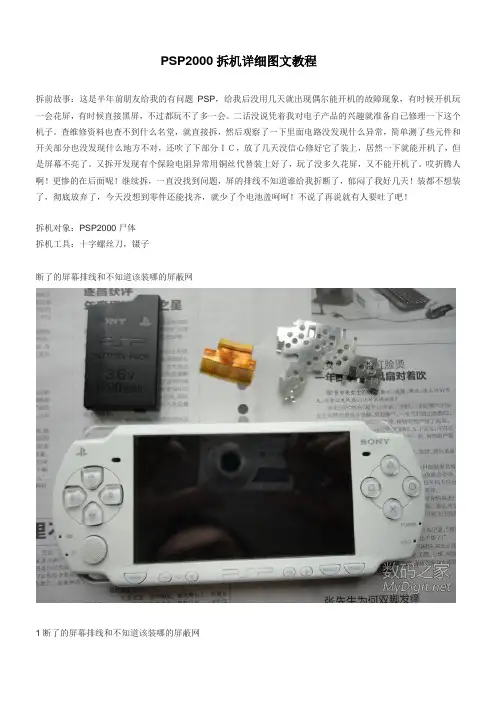

PSP2000拆机详细图文教程拆前故事：这是半年前朋友给我的有问题PSP，给我后没用几天就出现偶尔能开机的故障现象，有时候开机玩一会花屏，有时候直接黑屏，不过都玩不了多一会。

二话没说凭着我对电子产品的兴趣就准备自己修理一下这个机子。

查维修资料也查不到什么名堂，就直接拆，然后观察了一下里面电路没发现什么异常，简单测了些元件和开关部分也没发现什么地方不对，还吹了下部分ＩＣ，放了几天没信心修好它了装上，居然一下就能开机了，但是屏幕不亮了。

又拆开发现有个保险电阻异常用铜丝代替装上好了，玩了没多久花屏，又不能开机了。

哎折腾人啊！更惨的在后面呢！继续拆，一直没找到问题，屏的排线不知道谁给我折断了，郁闷了我好几天！装都不想装了，彻底放弃了，今天没想到零件还能找齐，就少了个电池盖呵呵！不说了再说就有人要吐了吧！拆机对象：PSP2000尸体拆机工具：十字螺丝刀，镊子断了的屏幕排线和不知道该装哪的屏蔽网1断了的屏幕排线和不知道该装哪的屏蔽网反面来一张2反面来一张看还能开机就是屏幕不亮3看还能开机就是屏幕不亮准备拆机4准备拆机点红点是有螺丝的地方5点红点是有螺丝的地方打开前盖6打开上盖取下屏幕下方的按键条(注意扣右边再向左边一推就可以取下) 7取下屏幕下方的按键条(注意扣右边再向左边一推就可以取下)拆屏（标记处卡子向外板点屏幕就可取出）8拆屏（标记处卡子向外板点屏幕就可取出）屏幕由上边往前翻如图（可惜信号线断了）9屏幕由上边往前翻如图（可惜信号线断了）将背光灯、屏信号线、按键条插槽的卡子上扳10将背光灯、屏信号线、按键条插槽的卡子上扳屏幕拿掉后11屏幕拿掉后将红点处螺丝拧下，1方向键、2UMD数据、3UMD伺服电机、4功能键、5电源、6WI-FI天线插排依次取下1、4取法同屏排线，3是把插座最右端的那个黑色条状卡子向右拉出排线即可拔出12将红点处螺丝拧下方向键、UMD数据、UMD伺服电机、功能键、电源、WI-FI天线插排依次取下将方向键向上翻起13将方向键向上翻起取下主板如下图14取下主板如下图机芯还没拆过呢，拆开看看吧，其实拿掉放块电池在这里不错。

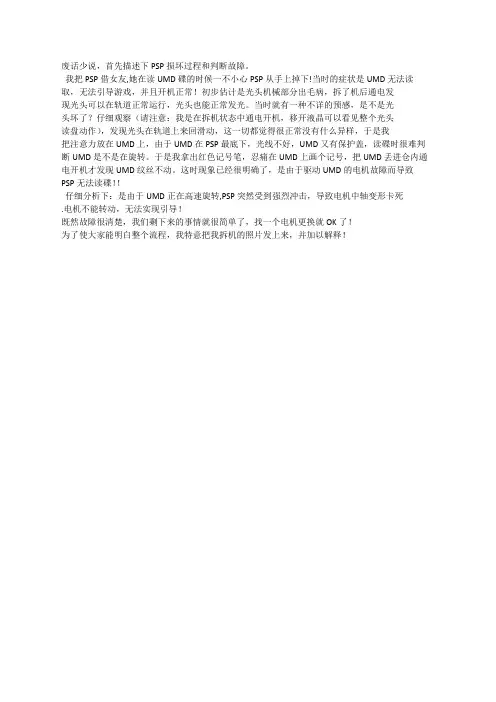

废话少说，首先描述下PSP损坏过程和判断故障。

我把PSP借女友,她在读UMD碟的时候一不小心PSP从手上掉下!当时的症状是UMD无法读取，无法引导游戏，并且开机正常！初步估计是光头机械部分出毛病，拆了机后通电发现光头可以在轨道正常运行，光头也能正常发光。

当时就有一种不详的预感，是不是光头坏了？仔细观察（请注意：我是在拆机状态中通电开机，移开液晶可以看见整个光头读盘动作），发现光头在轨道上来回滑动，这一切都觉得很正常没有什么异样，于是我把注意力放在UMD上，由于UMD在PSP最底下，光线不好，UMD又有保护盖，读碟时很难判断UMD是不是在旋转。

于是我拿出红色记号笔，忍痛在UMD上画个记号，把UMD丢进仓内通电开机才发现UMD纹丝不动。

这时现象已经很明确了，是由于驱动UMD的电机故障而导致PSP无法读碟！！仔细分析下：是由于UMD正在高速旋转,PSP突然受到强烈冲击，导致电机中轴变形卡死.电机不能转动，无法实现引导！既然故障很清楚，我们剩下来的事情就很简单了，找一个电机更换就OK了！为了使大家能明白整个流程，我特意把我拆机的照片发上来，并加以解释！首先拿掉电池，撕了保护标签，取出后盖螺丝，喇叭下的螺丝，共7颗小心的拿掉前盖，注意灰尘！拆下主控按钮条，用小刀从左边轻轻的拨一下就会下来！拆了前盖，L和R键很容易掉下来，早点取下保管好！液晶固定在一个金属架里面，要取出来并不容易，需要小刀从两边挑出，需要一点力气才行的！排线很简单就能拆掉！整个金属框有6个螺丝，注意记好位置，就可以动手拆了！拆了金属框UMD后盖就没有东西固定，小心后盖！两边的按钮都很简单，十字按钮有1颗螺丝固定，右边小心PSP电源开关，比较脆弱！天线和主板卸下来根本不在话下了，注意喇叭线，用点力气就可以拉出来！剩下就是我们的重点了，注意电机上的3个螺丝和左边的排线，拆了它需要用到电烙铁！把电机取出来替换就可以了！！原帖由paodiaogesheng于 2006-10-7 21:01 发表我的PSP在前几天当MP3用的时候被外接音箱给弄的不响了，无论是自带的喇叭还是外接耳机都没有声音了。

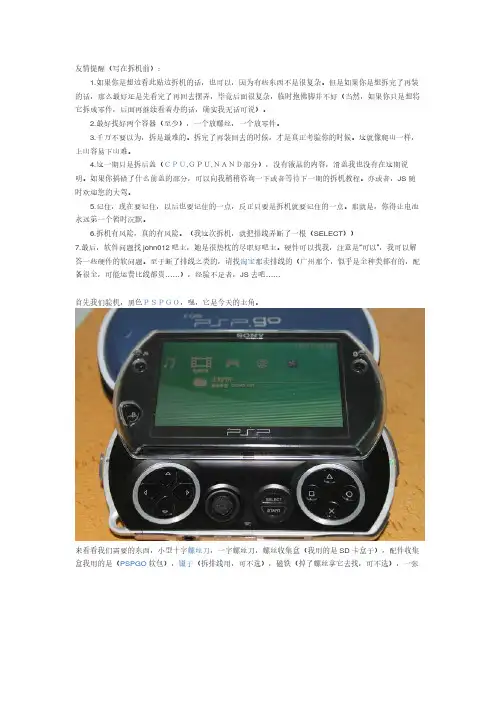

友情提醒（写在拆机前）：1.如果你是想边看此贴边拆机的话，也可以，因为有些东西不是很复杂。

但是如果你是想拆完了再装的话，那么最好还是先看完了再回去摆弄，毕竟后面很复杂，临时抱佛脚并不好（当然，如果你只是想将它拆成零件，后面再继续看着办的话，确实我无话可说）。

2.最好找好两个容器（至少），一个放螺丝，一个放零件。

3.千万不要以为，拆是最难的。

拆完了再装回去的时候，才是真正考验你的时候。

这就像爬山一样，上山容易下山难。

4.这一期只是拆后盖（ＣＰＵ,ＧＰＵ,ＮＡＮＤ部分），没有液晶的内容，滑盖我也没有在这期说明。

如果你搞错了什么前盖的部分，可以向我稍稍咨询一下或者等待下一期的拆机教程。

亦或者，JS随时欢迎您的大驾。

5.记住，现在要记住，以后也要记住的一点，反正只要是拆机就要记住的一点。

那就是，你得让电池永远第一个暂时沉默。

6.拆机有风险，真的有风险。

（我这次拆机，就把排线弄断了一根（SELECT））7.最后，软件问题找john012吧主，她是很热枕的尽职好吧主。

硬件可以找我，注意是“可以”，我可以解答一些硬件的软问题。

至于断了排线之类的，请找淘宝那卖排线的（广州那个，似乎是全种类都有的，配备很全，可能运费比线都贵……），经验不足者，JS去吧……首先我们验机，黑色ＰＳＰＧＯ，嗯，它是今天的主角。

来看看我们需要的东西，小型十字螺丝刀，一字螺丝刀，螺丝收集盒（我用的是SD卡盒子），配件收集盒我用的是（PSPGO软包），镊子（拆排线用，可不选），磁铁（掉了螺丝拿它去找，可不选），一张垫纸（防止桌面划伤屏幕，可不选）。

好了，我们开始拆后盖，拆掉四个后盖螺丝之后，记住不要直接心急的去开盖，而是把音量键的螺丝卸下来。

我们可以看到，这些是后盖部分的螺丝，下面的是后盖螺丝，上面短的是音量键螺丝。

卸下音量键螺丝后，拆掉，就可以看见原来螺丝孔处还盖着两个后盖卡子。

如果直接心急的拆，那里十有八九会断掉，希望各位注意。

现在，我们就看到了后盖的反面。

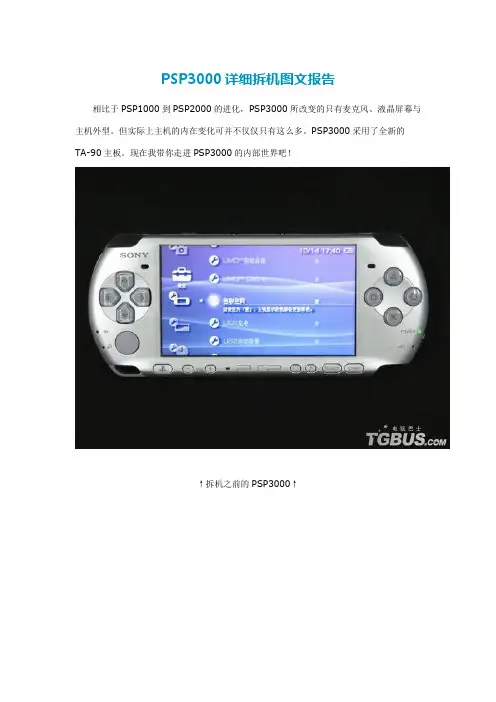

PSP3000详细拆机图文报告相比于PSP1000到PSP2000的进化，PSP3000所改变的只有麦克风、液晶屏幕与主机外型。

但实际上主机的内在变化可并不仅仅只有这么多。

PSP3000采用了全新的TA-90主板。

现在我带你走进PSP3000的内部世界吧！↑拆机之前的PSP3000↑↑拿起螺丝刀，让我们看看PSP3000的内部构造吧！↑看这一堆物件，想知道它们都是什么吗？那就慢慢向下看吧！↑将四周及背部的数颗螺丝取下之后，PSP3000的上壳顺利的被取出。

↑↑方向键与△□×○均为整体设计↑↑△□×○的背部，白色正方形物体为方向键的支撑物，提升方向键手感就靠它了↑↑屏幕下的功能键也被修改成椭圆形按键↑↑取下各种按键之后的PSP3000上壳图片，看起来空荡荡的↑↑没有了按键与上壳的PSP3000↑↑PSP3000还真是结实耐用，这种状态下还能正常上网↑↑屏幕成功取下，背部的标签上我们又看到熟悉的Made in China：中国制造↑屏幕也是本次PSP3000更新的主要部件↑取下LCD屏幕之后的PSP主机，突起的细长条为PSP3000的屏幕下方按键↑↑PSP3000侧边分为左右两部分，上图为右下部分写真↑↑与PSP2000相比PSP3000侧边没有太大的改变↑↑PSP3000的开关部分工艺与PSP2000相同↑↑这个黄色的东西就是PSP3000的充电口，上方白色为与主板相连的地方↑↑PSP3000的喇叭为接触式，右图中物品下部的金属接触点即为与主板相连的地方↑↑晶莹剔透的L与R键，右侧为并未取下的按键↑↑L与R键集体曝光，同时出现的还有固定它们用的固件↑↑PSP屏幕下部按键的电路板，中间黑色部分为全新加入的麦克风↑↑取下屏幕，露出空荡荡的PSP3000主板↑↑周边部件取下之后我们就能清晰的看到主机的主板了，下图为摇杆↑↑主板翻过来，我们能清晰的看到主板型号为TA-90，新型主板出现了！↑↑PSP3000的视频输出接口并没有改变，PSP2000专用视频线可无障碍的用在PSP3000上↑↑PSP3000的记忆棒插槽，本次捆绑版所附赠的1G记忆棒并非索尼原厂产品，而是SanDisk出品的。

V3000拆机概述本文档旨在提供关于如何拆解V3000电子设备的详细指引。

通过这份文档，您将学习到如何正确地拆解V3000以及需要注意的事项。

请确保在进行任何拆解操作之前仔细阅读本文档，并根据指引进行操作。

准备工作在开始拆解V3000之前，请确保您具备以下工具和材料：1.一个适当的工具套装，包括螺丝刀、顶针等。

2.一个静电手环，用于保护设备不受静电影响。

3.一个平整、干净的工作台。

另外，我们强烈建议您在拆解设备之前备份所有重要数据，并确保设备已经断开电源。

拆解步骤第一步：拆卸底部螺丝首先，将V3000正面朝下放置在工作台上。

使用螺丝刀将底部的螺丝一个个拧松，并将其放在安全的地方，以便之后重新安装。

第二步：打开设备外壳拧松全部底部螺丝后，您可以使用顶针小心地插入设备外壳与底部的缝隙中。

轻轻向上推动外壳，直到外壳完全分离。

请务必保持耐心，并小心地操作，以免损坏外壳或内部部件。

第三步：拆除电池在拆解V3000之前，您需要先拆除电池，以避免任何电源相关的意外发生。

找到电池连接器，轻轻拉伸连接器，将电池从设备中拆卸。

第四步：拆解各模块现在，您可以开始逐步拆解V3000的各个模块，例如屏幕、主板、键盘等。

每次拆解一个模块时，请先检查是否有固定螺丝以及其他连接器。

使用相应的工具，小心地拆卸模块，并将其放在安全的地方。

请注意，不同型号的V3000可能存在差异，因此在拆解过程中，请始终参考相关的用户手册以及官方指导。

结论通过本文档，您已经学习到了如何正确地拆解V3000，并了解了一些需要注意的事项。

在进行任何拆解操作之前，请确保您已经准备好了适当的工具和材料，并且仔细阅读了相关的用户手册和官方指导。

拆解设备时，请务必小心操作，以避免任何不必要的损坏。

祝您拆解顺利！。

另一方面，据线报称，疑似是国内代工厂流出的一批工程样机，黑色和白色的都有，而且还有人已经将机器分解，下面是全球首个详细的PSPGO拆机评测。

拿到机器已经两周，一直没有时间做这个事情，今天为了出出风头，把自己推向不得不做的地步，呵呵，不说闲话了，直接说重点吧。

机器渠道就不交待了，和评测没有关系的事情也不做交待，评测的内容大致分为两部分，一是拆机评测，二是实际使用评测，拆机当然是用图片的比较清楚，实际使用的话我就用视频发布了，本人比较懒，语言比较简练，也没有文字功底，评测很不专业，请大家凑合着看，谢谢大家支持！拿到机器第一感觉就是。

轻巧！便携！和我手机差不多重量，第二感觉！哇，屏幕不错，没有了3000的扫描线，颜色，亮度，各方面都自然了不少，具体细节使用评测再交代！拆机评测是让大家了解新主机PSP GO内部的大致结构和作出的改进，优点，缺点，为了大家比较直观了解我的评测是用倒叙方式，慢慢的把机器还原，现在开始吧。

↓先说PSP GO的主板型号 TA-091 就是这样一个神奇的东西了，熟悉历代PSP主板的朋友可以清楚的了解重大变化。

↓↓第一眼看上去，就是没有UMD排线接口了。

废话，还有就是好像零件少了很多？↓正面的图清楚告诉我们，PSP GO的按键集成到了主板上，抛弃了原来用的软排线结构按键，不知道是改进还是后退，集成的案件是金属原片结构的触动按键，和手机按键结构一样，这种按键有一个好处，就是寿命比较长，但是一旦损坏，那就只能维修主板，没有原来换排线那么容易，还有一个最大的毛病，手感不及硅胶按键，反馈力和键程都要明显缩水。

↓这个是M2的卡槽，以后可用不到组装记忆棒了，M2卡现在还没有高仿，只有原装，价格不便宜，SONY也真够绝的。

不过好在内置了16G，也够用了。

↓↓旁边的金属模块是WIFI模块，功能不用赘述了。

↓↓图上黄色的金属点，就是GO的方向键盘了，看看我们以后要按的东西吧，大家悠着点用啊。

↓↓左边是GO的无线开关，控制着蓝牙和WIFI得电源！↓↓图中主板下部分的金属插口是一体化插口，集成了，控制，视频输出，充电，等等一切和外部的联系，希望他质量可靠，经得住多次的插拔。

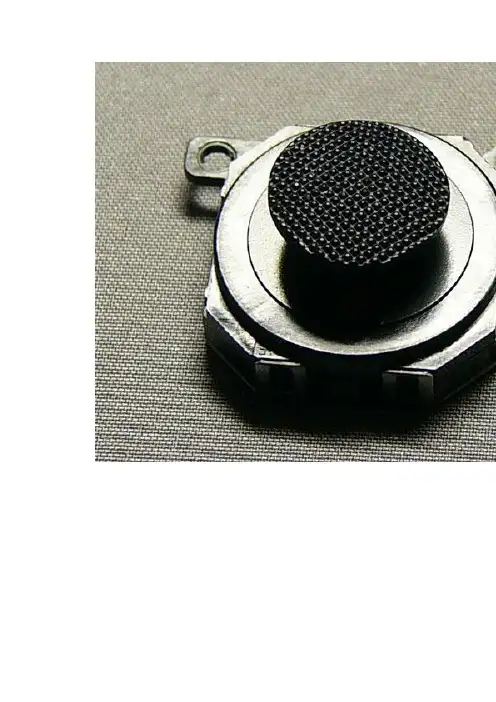

摇杆的拆解小P前盖后盖（包括键盘与液晶屏，顺便看看方块键哈）L键的构造开关充电部分键盘芯片~~汗裸露的液晶面板液晶面板线材无常2005-9-02 18:02:46液晶面板主机液晶左边的方向键组R键的构造当液晶和UMD取出后，可以看到主板，纵横交错的线材多不胜数小P主板全貌主要芯片部分主板背面UMD的盖继续拆……无常2005-9-02 18:03:50UMD内部的减震缓冲UMD驱动器表面UMD驱动器内部UMD驱动光头部分主板取出状态，可以看到记忆棒插头和W-LAN的构造辅助接口和天线部分连接有线材辅助接口的前面是memory strick duo slot辅助接口的背面是SD记忆卡大小的无线LAN组复杂的构造哈天线盒上有日立的标志无常2005-9-02 18:04:36无线LAN部分的扩大图拆解全图北美PSP在3月24日推出，首批100万台声势浩大登场造成轰动，不过扫兴的是PSP在日本地区让玩抱怨的液晶屏幕坏点问题似乎没有改善，依然在北美地区让玩家抱怨连连。

根据北美大型游戏网站GameSpot的报导，其实这次PSP在北美推出似乎也面临了不小的问题，部分玩家买了PSP回去后，竟然发现了LCD液晶屏幕会有些许坏点问题，虽然这些坏点问题不太严重，只有在画面全黑或全白时才看得到，但多少让北美玩家感到不高兴。

另外在这些游戏网站的抽测报告中，他们随机抽取12台PSP测试，竟然12台中就有两台以上有遇到液晶屏幕坏点问题，比例似乎有点高。

不过根据SCEI官方说法，他们不认为液晶屏幕坏点是产品品质有问题，在PSP产品说明书第13页还明确说到“液晶坏点和亮点可能出现在屏幕的任何位置上，这并不是PSP产品品质问题，而由LCD特性所决定，建议玩家再继续使用两个星期后，才继续看看坏点会不会对游戏执行时造成困扰”，而SCEI愿意负责的PSP只包含主机按键、UMD光碟等部分的保修，液晶屏幕坏点则不在保修范围。

而SCEI这个说法立刻引起北美玩家的反弹，许多买了PSP的北美玩家立刻到SCEI的官方论坛表达不满，甚至导致SCEI官方论坛因流量过大而暂时瘫痪，更有甚者有些玩家认为SCEI不愿意替PSP坏点负责，他们就要去北美的消费者保护协会BBA控告，态度非常坚决，或许……SCEI可能要审慎处理这次的PSP坏点问题呢……索尼明确PSP坏点不保固针对PSP LCD上的坏点问题，SCEA表示，这种现象在所有的LCD屏幕上都是很常发生的，这并不代表…故障‟。

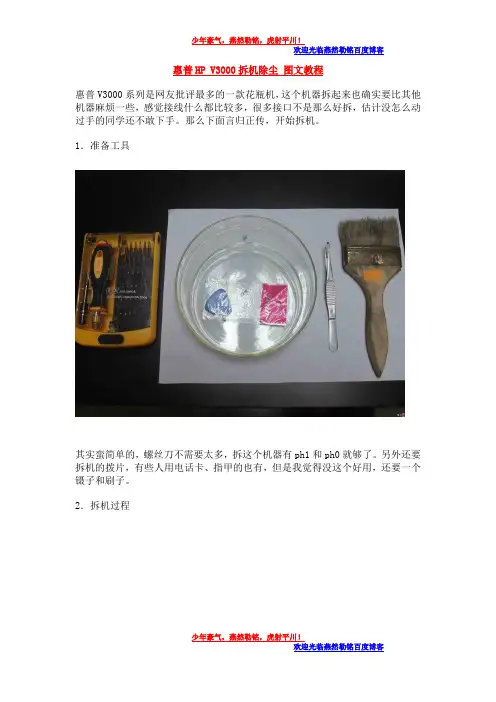

惠普HP V3000拆机除尘图文教程惠普V3000系列是网友批评最多的一款花瓶机，这个机器拆起来也确实要比其他机器麻烦一些，感觉接线什么都比较多，很多接口不是那么好拆，估计没怎么动过手的同学还不敢下手。

那么下面言归正传，开始拆机。

1．准备工具其实蛮简单的，螺丝刀不需要太多，拆这个机器有ph1和ph0就够了。

另外还要拆机的拨片，有些人用电话卡、指甲的也有，但是我觉得没这个好用，还要一个镊子和刷子。

2．拆机过程2.1拆后盖机器上没装电池，女生怕重，把电池拆了，不过还是带电池好一些，万一断电什么的，可以保护下机器和你正在处理的文件。

后盖还是比较容易，我想对大家都不是问题，把上面标的那些钉子拧下来就可以拆下三个后盖了。

PS水平太差，随便画了一下，大家将就着看吧。

2.2拆无线网卡和硬盘把照片上画红圈圈的钉子拧掉，向上拉起箭头位置的铝箔片，硬盘就下来了；无线网卡也是一样的，将上面的两条天线先拔掉，拧下螺丝，即可拆下网卡。

2.3拆机身螺丝以上图中红圈圈所标示12颗螺丝的均为固定CD壳的固定螺丝，黄色标示的三颗螺丝为固定触摸压条的螺丝，绿色标示的三颗螺丝为固定键盘的。

将以上的18个螺丝全部卸掉。

还有三个蓝色的不知道是干嘛用的，在硬盘下面，为防万一，也拆下来了。

2.4拆键盘和压条这里要注意先拆键盘后拆压条哦！因为压条上有两个接口在键盘下面。

拆键盘时要注意把键盘拉起来一点后朝屏的方向拉，因为键盘靠近掌托的位置有四个插口比较长，直接掰起来估计会搞歪掉。

另外，注意别拉过了，键盘松了即可，然后见红圈圈位置的排线拆下，键盘就下来了。

接下来用三角拨片将压条从绿色箭头位置翘起，翘松就好了。

下面那个图中红圈圈的位置分别标示了开机开关和触摸条排线接口，将这两个接口拆下，压条就可以取下了，要注意慢点拉哦，别把压条折断了。

2.5下显示屏和光驱咋一看，从屏上出来的先还真不少，首先将红圈圈标示的四个接口拆下，还有绿色箭头标示的两条无线天线，从底下拉上来，总共是六条线，其中左边是一条屏线和一条无线天线，右边是一条无线天线和三条不知道什么的线，估计是摄像头、麦之类的吧。

拆卸笔记本电脑是有风险的，几乎每一个品牌都会提醒你，因自行拆卸造成的故障均不保修范围内。

这是因为笔记本电脑体积小巧，构造非常精密，如果贸然拆卸，很可能会导致笔记本电脑不能工作或者损坏部件。

但是学会拆卸笔记本电脑也有好处，第一它可以帮助你判断笔记本电脑的质量。

笔者拆过一些笔记本电脑，但凡一线品牌的笔记本电脑，内部总是整整齐齐，各种部件和走线都透着精致，而其他一些品牌，要么连线飞渡南北，要么做工粗糙。

质量的高下，由此可见一斑。

第二通过拆卸笔记本电脑，了解笔记本的结构，有助于打破对笔记本电脑的神秘感。

笔记本需要简单的升级或者遇到一些小故障，就不必假手于人。

另外拆开笔记本电脑后，你就会发现它虽然精密，但是在结构上与台式机并无二致，如果里面的各种部件能够在市场上出售，相信自己组装一台笔记本电脑绝对不是难事。

拆机前的准备工作——收集资料如果你对要拆的这款笔记本了解的并不多，拆解前，首先应该研究笔记本各个部件的位置。

建议先查看随机带的说明手册，一般手册上都会标明各个部件位置的标明。

少数笔记本厂商的官方网站，提供拆机手册供用户下载，这些手册对拆机有莫大的帮助。

拆机前的准备工作——看懂标识符在拆机前，我们还要了解下笔记本底部的各种标识符，这样想拆下哪些部件就能一目了然！先上一张Pavilion tx1000的底部图片作示例只要拨动电池标识边上的卡扣，就可以拆卸电池固定光驱的螺丝，拧下后才可以拆卸光驱某些光驱是卡扣固定，只要扳动卡扣就可以拆卸光驱。

此类光驱多支持热揷拔，商用笔记本多支持此技术内存标识，通常内存插槽有两颗螺丝固定需要注意的是，不带内置无线网卡的笔记本是不会有这标示的硬盘标识某些笔记本的键盘是用螺丝固定的，需要拧下底部的螺丝才能拆卸笔记本电脑尽管部件繁多，但固定方式不外乎两种。

一种是用螺丝固定，而且通常是用M3或者M2.5型螺丝，只是长度可能稍有差别。

另外一种固定方式是用卡榫，这时就要用手沿着边缘慢慢抠开。
