《机电传动与控制》期末参考复习题.docx

《机电传动控制》考试总复习A卷一、教材信息：《机电传动控制》，邓星钟主编，华中科技大学出版社二、考试题型客观题（单项选择、判断题）主观题（填空、分析与简答、计算）三、总的复习题一、选择题1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_________之和所平衡。

（ D ）A．静态转矩B．加速转矩C．减速转矩D．动态转矩2、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ B ）A．减速B．加速C．匀速D．停止3、机电传动系统中如果T M<T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．加速B．匀速C．减速D．停止4、机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．减速B．加速C．匀速D．停止5、设电动机某一转动方向的转速n为正，则约定电动机转矩T M与n_________的方向为_________。

（ A ）A．一致、正向B．一致、反向C．相反、正向D．以上都不对6、_________的作用方向恒定，与运动方向无关。

（ C ）A．反抗转矩B．离心式转矩C．位能转矩D．恒功率转矩7、起重机吊一个重物升降时，负载的机械特性是_________。

（ B ）A．恒功率型B．位能型恒转矩C．反抗型恒转矩D．直线型机械特性8、下面哪个部分是属于直流电动机的定子部分？（ C ）A．换向器B．电枢绕组C．励磁绕组D．风扇9、复励直流电机的励磁绕组和电枢绕组是。

（ D ）A．串联B．并联C．单独分开连接D．一部分串联其他的并联10、直流电动机最常用的启动方式是_________。

（ B ）A．串电阻启动B．降压启动C．直接启动D．调节励磁启动11、_________的调速方式可以实现对恒转矩型负载的无极调速。

（ A ）A．调压调速B．串电阻调速C．弱磁调速D．A和B12、直流电动机调速系统，若想采用恒功率调速，则可改变_________。

《机电传动控制》期末考试试卷附答案一、单选（共10小题，每小题3分，共30分）1．机电传动的目的是（）。

A、将机械能变为电能B、将电能变为机械能C、将控制信号进行转换和传递D、对电机进行保护2．三相鼠笼式异步电动机在运行中断了一根电源线，则电动机的转速将（）。

A、增加B、减少C、停转D、不变3．瞬时断开的动合触点是（）。

A B C D4．长期带额定负载运行的交流接触器，其额定电流通常选（）。

A、小于负载额定电流B、等于负载额定电流C、负载额定电流的1.3—2倍D、愈大愈好5．热继电器在电动机控制线路中的主要作用是实现（）。

A、过载保护B、零压保护C、欠压保护D、短路保护6．集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是（）。

A、集中控制B、分散控制C、联合控制D、点动控制7．异步电动机的转矩与电源电压的关系是( )。

A、成正比B、成反比C、无关D、与电压平方成正比8．变压器与电机的铁心用硅钢片叠压而成，其主要目的（）。

A. 减少磁滞损耗B. 减少涡流损耗C. 减少电器噪声D. 减少铜损9．带有换向器装置的电机是( )。

A、交流鼠笼异步电动机B、交流绕线式异步电动机C、直流电动机D、步进电动机10．直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是（）。

A、由（0，no）出发的一簇向下倾斜的直线B、一簇平行于固有特性曲线的人为特性曲线C、由（0，no）出发的一簇向上倾斜的直线D、不确定二、填空题（共15空，每空2分，共30分）1、一台频率为50 Hz的异步电动机额定转速为730 r/min，其转差率S为。

2、F1-40MR是F1系列PLC的（基本单元，扩展单元），40表示其具有。

3、SET指令用于，RST指令用于。

4、PLC一般（能，不能）为外部传感器提供24V直流电源。

5、FXGPWIN是FX系列PLC的编程软件，使用该软件的微机（可以，不可以）直接与PLC通讯。

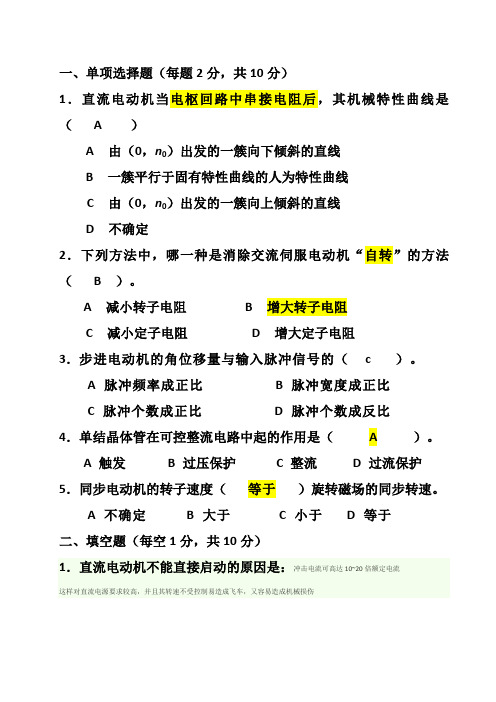

一、单项选择题（每题2分，共10分）1．直流电动机当电枢回路中串接电阻后，其机械特性曲线是（ A ）A 由（0，n0）出发的一簇向下倾斜的直线B 一簇平行于固有特性曲线的人为特性曲线C 由（0，n0）出发的一簇向上倾斜的直线D 不确定2．下列方法中，哪一种是消除交流伺服电动机“自转”的方法（ B ）。

A 减小转子电阻B 增大转子电阻C 减小定子电阻D 增大定子电阻3．步进电动机的角位移量与输入脉冲信号的（ c ）。

A 脉冲频率成正比B 脉冲宽度成正比C 脉冲个数成正比D 脉冲个数成反比4．单结晶体管在可控整流电路中起的作用是（ A ）。

A 触发B 过压保护C 整流D 过流保护5．同步电动机的转子速度（等于）旋转磁场的同步转速。

A 不确定B 大于C 小于D 等于二、填空题（每空1分，共10分）1．直流电动机不能直接启动的原因是：冲击电流可高达10~20倍额定电流这样对直流电源要求较高，并且其转速不受控制易造成飞车，又容易造成机械损伤。

2. 晶闸管的导通条件是：和当晶闸管承受正向电压且在门极有触发电流时晶闸管才能导通；关断条件是：。

3. 三相鼠笼式异步电动机的启动方法有和。

4. 变频器分为变频器和变频器。

5．有静差调速系统的放大环节是环节，无静差调速系统的放大环节是环节。

三、分析与简答题（30分）1．试分析下图中机电传动系统的运动状态是加速、减速还是匀速？（图中箭头方向为转矩的实际作用方向，T M为电机转矩，T L为负载转矩）(9分)（a）(b)(c)2. 指出下图中a和b哪一点是机电传动系统稳定运行的点？为什么？（注：1为电动机的机械特性曲线，2为负载的机械特性曲线）（5分）nTL3. 试分析下图交流调压调速系统的调速及稳速过程（图中ST为转速调节器，CF为触发器，SF为转速反馈环节，TG为测速发电机）。

（10分）4. 根据下图，简述直流电动机的工作原理。

（6分）四、计算题（40分）1．（12分）有一台他励直流电动机，P N=18kW，U N=220V，I N=94A，n N=1000r/min，电枢电阻Ra=0.23Ω；电动机拖动恒转矩额定负载。

《机电传动控制》试卷 A适用专业：机制考试日期：考试时间：120分钟考试形式：闭卷试卷总分：100分一、填空（每空1分）：1. 直流电动机的调速方法有____ __ ，和。

2．一台三相异步电动机的额定转速为980r/min，则其极数为，同步转速为，起动时转差率为，额定转差率为。

3．鼠笼型异步电动机的减压起动方法有、、和。

4. 通电延时的时间继电器有两种延时动作的触头。

即，符号为；和符号为。

5. 电气控制系统中常设的保护环节有、和、。

6. F-40M型PLC的内部等效继电器有、、、和几种。

二、简答题。

（每小题5分）1．交流电器的线圈能否串联使用？为什么？2．三相鼠笼式电动机在运行中断了一根电源线未及时发现会导致什么后果？3．简述直流电动机能耗制动的方法。

4．当三相交流异步电动机在额定负载下运行时，由于某种原因，电源电压降低了30%，问此时通入电动机定子绕组的电流是增大还是减少？为什么？5. 试说明下图几种情况下，系统的运行状态是加速？减速？还是匀速？（图中箭头方向为转矩的实际方向）。

a bc d e三、计算题（每题12分）：1. 一台U N=220V，I N=136.5A，R a=0.22Ω的他励直流电动机。

1）如直接起动，起动电流I St是多少？2）若要求起动电流是额定电流的两倍，采用电枢回路串电阻起动，应串多大的电阻？采用降低电源电压起动，电压应降至多少？2. 一台交流三相鼠笼式异步电动机，其额定数据为：P N=10kW，n N=1460r/min，U N=380 V，△接法，ηN=0.868，cosφ=0.88；试求：1）额定输入电功率；2）额定电流；3）输出的额定转矩；4）采用Y-△换接启动时的启动转矩。

四、设计题：1. 设计某机床刀架进给电动机的控制线路，应满足如下的工艺要求：按下启动按钮后，电机正转，带动刀架进给，进给到一定位置时，刀架停止，进行无进刀切削，经一段时间后刀架自动返回，回到原位又自动停止。

一、单项选择题 1. 在下图a ）中，论述正确的是（D ） A. SB3是停止按钮 B. SB2是点动按钮 2. 在下图b ）中，论述正确的是（ A ） A. SB1是停止按钮 B. SB2是点动按钮 3. 在下图c ）中，论述错误的是（B ） A. SB1是停止按钮 B. SB2是自锁按钮 C. C. C. SB 1是起动按钮 SB2是起动按钮 SB3是点动按钮 D. D. KM 为交流接触器 S 为点动开关 K 为中间继电器 D. c ） 必须具有（B ）功能。

C.点动 D.正反转 b ） 4. 用继电器、接触器控制线路实现电动机的起动， A.互锁 B.自锁5.下列电器元件中，可用于实现机床工作台正反向自动循环转换功能的是（B A.按钮B.行程开关C.速度继电器D.中间继电器 6.机械设备的维修、调整常要求其控制线路具有（ A.自锁B.互锁C. 7. 多处起功能须用（B ）方式来实现。

A.动合触点串联B.动合触点并联C. 8. 多处停止功能须用（C ）方式来实现。

A.动合触点串联B.动合触点并联C.动断触点串联 9. 有关继电器、接触器控制线路设计正确的论述是A.线圈可以串联C.线圈与触点可交叉联接10. 有关中间继电器功能的论述错谩的是（A.信号的传递与转换B.C.动作延时D. C 点动 ）功能。

D. 正反转 )o动断触点串联 D. D. 动断触点并联 动断触点并联B. D. C （B ） 线圈只能出现一次 接触器线圈之间必须有互锁保护）。

实现多路控制小功率信号控制大容量触点动作 11. 下列元件中，可用于实现机床工作台正反向起动转换功能的是（A.按钮 B,空气开关 C.速度继电器 D, 12. 继电器、接触器控制系统的优点是（B ）。

A.接线调试简便B.控制功能简单时成本较低 13. 有关继电器、接触器控制线路设计错误的论述是 A.线圈不能串联 B.线圈只能出现一次 14. 目前广泛使用的普通机床的机电控制大多采用（ A. PLC 控制 B,继电器、接触器控制 A ）。

机电传动与控制期末考试及答案一：选择题：（从下列各题备选答案中选出正确答案）1、关于交流电动机调速方法不确的有： ( D )A ：变频调速；B ：改变磁通调速；C ：改变转差率调速；D ：定子串电阻调速。

2、如图所示，判断哪组是正确的。

( A )（a ）L M T T > (b) L M T T = (c) L M T T <A ：图（a ）M T 为正，是拖动转矩，加速状态B ：图（b ）M T =L T ，匀速状态C ：图（c ）M T 为正，L T 为负，减速状态3、延时闭合的动合触点是： ( B )A B C D4、三相异步电动机正在运行时，转子突然被卡住，这时电动机的电流会 B 。

A ：减少；B ：增加；C ：等于零。

5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩 A 。

A ：相同； B ：大； C ：小。

6、如下图所示，曲线1和曲线2分别为电动机和负载的机械特性。

试问：电动机能否在A 点稳定运行？ ( A )A ：能；B ：不能；C ：不能确定8三相异步电动机的何种制动又叫发电制动。

( B )A 反接制动；B 反馈制动；C 能耗制动。

9、有一台三相异步电动机，正常运行时为∆接法，在额定电压下启动，其N st T T 2.1=，若采用∆-Y 换接启动，试问当负载转矩N L T T %35=，电动机能否启动？AA ：能；B ：不能；C ：不能确定10．．恒功率型机械特性为负载转矩与转速成： ( B )A 正比;B 反比。

11、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是： （ B ）A ：集中控制B ：分散控制C ：联合控制D ：点动控制12、直流电动机当电枢回路中串接电阻后，其固有的机械特性曲线是：( A )A ：由（0，no ）出发的一簇向下倾斜的直线；B：一簇平行于固有特性曲线的人为特性曲线；C：；由（0，no）出发的一簇向上倾斜的直线；D：不确定；13.下列方法中哪一个不是消除交流伺服电动机“自转”的方法：( A )A：增大转子转动惯量； B：增大转子电阻；C：减小转子转动惯量；14.电源线电压为380V，三相鼠笼型异步电动机定子每相绕组的额定电压为220V时，能否采用星形—三角形启动？BA.能B.不能C.不一定15、机电传动系统稳定工作时中如果TM >TL，电动机旋转方向与TM相同，转速将产生的变化是。

机电传动与控制期末考试及答案一：选择题：（从以下各题备选答案中选出正确答案）1、关于交流电动机调速方法不确的有：( D )A：变频调速；B：改变磁通调速；C：改变转差率调速；D：定子串电阻调速。

2、以以下列图，判断哪组是正确的。

( A )（a）T M T L(b)T M T L(c)T M T LA：图（ a）T M为正，是拖动转矩，加速状态 B ：图（ b）T M =T L，匀速状态C：图（ c）T M为正，T L为负，减速状态3、延时闭合的动合触点是：( B )A B C D4、三相异步电动机正在运转时，转子突然被卡住，这时电动机的电流会B。

A：减少；B：增加；C：等于零。

5、三相鼠笼异步电动机在相同电源电压下，空载启动比满载启动的启动转矩A。

A：相同；B：大；C：小。

6 、以下图所示，曲线 1 和曲线 2 分别为电动机和负载的机械特性。

试问：电动机能否在 A 点稳定运行？( A )A：能； B ：不能够； C ：不能够确定8 三相异步电动机的何种制动又叫发电制动。

( B )A反接制动； B 反响制动； C 能耗制动。

9、有一台三相异步电动机，正常运转时为接法，在额定电压下启动，其T st N ，若采用换接启动，试问当负载转矩T L 35%T N，电动机能否启动？ AA：能；B：不能够；C：不能够确定10．．恒功率型机械特点为负载转矩与转速成：( B )A正比 ; B 反比。

11 、集中控制台一般放在离机床较远的地方，可以在控制台也可以在机床现场进行操作，实现的控制是：（ B）A：集中控制B：分别控制C：联合控制D：点动控制12、直流电动机当电枢回路中串接电阻后，其固有的机械特点曲线是：( A )A：由（ 0， no）出发的一簇向下倾斜的直线；B：一簇平行于固有特点曲线的人为特点曲线；C：；由（ 0，no）出发的一簇向上倾斜的直线；D：不确定；13.以下方法中哪一个不是除掉交流伺服电动机“自转”的方法：( A )A：增大转子转动惯量；B：增大转子电阻；C：减小转子转动惯量；14.电源线电压为 380V，三相鼠笼型异步电动机定子每相绕组的额定电压为 220V时，能否采用星形—三角形启动？ B15 、机电传动系统稳定工作时中如果 T M>T L，电动机旋转方向与 T M相同，转速将产生的变化是。

机电传动控制复习题（附答案）（DOC）机电传动控制复习题第一章绪论部分一单项选择题：1 机电传动的目的是将电能转换为【A 】 A. 机械能B. 动能C. 势能D. 液压能二多项选择题：1 机电传动的发展大体上经历哪几个阶段？【A B C 】 A. 成组拖动 B. 单电动机拖动 C. 多电动机拖动 D. 单组多动 E. 复合拖动三判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分；1 机电传动的目的是将机械能转换为电能。

【× 】更正：机电传动的目的是将电能转换为机械能。

第二章机电传动系统的动力学基础一单项选择题：1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？【B 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒2 恒转矩型机械特性的特点是负载转矩为【A 】 A. 常数 B. 在一定范围内变化 C. 随转速增加而正比增加 D. 实数3 电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是【B 】 A. 0T T TL += B. 0T T T L += C. 00=++T T T L D. L T T T +=04 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上？【C 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒5 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是【A 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关6 单轴机电传动系统为减速运动时，电机转矩M T 与负载转矩L T 之间的关系是【C 】A. L MT T =B. L M T T >C. L M T T <D. L M T T ≠7 恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是【B 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 8 恒功率型机械特性的负载转矩与转速n 之间的关系是【B 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系9 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是【A 】 A. L MT T = B. L M T T >C. L M T T <D. L M T T ≠10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？【B 】 A. 机械能守恒 B. 动能守恒C. 功率守恒D. 动量守恒11 随转速n 的增加，直线型机械特性的负载转矩将【D 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加二多项选择题：1 根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为【A B 】 A. 反抗转矩 B. 位能转矩 C. 动能转矩 D. 拖动转矩 E. 制动转矩2 根据机械特性硬度值的不同，可将电动机机械特性分为【A B C 】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性三判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分；1 若单轴传动系统的转动惯量L T 与转速n 符号相反，则表示L T 为制动转矩。

机电传动控制复习题第一章 绪论部分 一 单项选择题：1 机电传动的目的是将电能转换为 【A 】 A. 机械能B. 动能C. 势能D. 液压能二 多项选择题 ：1 机电传动的发展大体上经历哪几个阶段？ 【A B C 】 A. 成组拖动 B. 单电动机拖动 C. 多电动机拖动 D. 单组多动 E. 复合拖动三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分； 1 机电传动的目的是将机械能转换为电能。

【× 】 更正：机电传动的目的是将电能转换为机械能。

第二章 机电传动系统的动力学基础 一 单项选择题：1 多轴拖动系统中飞轮转矩可根据以下哪种原则折算到电动机轴上？ 【B 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒2 恒转矩型机械特性的特点是负载转矩为 【A 】 A. 常数 B. 在一定范围内变化 C. 随转速增加而正比增加 D. 实数3 电流电动机的电磁转矩T 、负载转矩L T 和空载损耗转矩0T 之间的关系是 【B 】 A. 0T T TL += B. 0T T T L += C. 00=++T T T L D. L T T T +=04 多轴拖动系统中各静态负载转矩可根据静态时以下哪种原则折算到电机轴上？【C 】 A. 机械能守恒B. 动能守恒C. 功率守恒D. 动量守恒5 根据转矩正方向的约定，恒转矩型机械特性中，反抗转矩与转速n 的符号关系是 【A 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关6 单轴机电传动系统为减速运动时，电机转矩M T 与负载转矩L T 之间的关系是 【C 】A. L MT T =B. L M T T >C. L M T T <D. L M T T ≠7 恒转矩型机械特性中，反抗转矩的方向与运动方向的关系是 【B 】A. 恒相同B. 恒相反C. 取决于电机工作状态D. 跟机械特性有关 8 恒功率型机械特性的负载转矩与转速n 之间的关系是【B 】A. 成正比B. 成反比C. 无关D. 抛物线函数关系9 单轴机电传动系统处于静态或稳态时，电机转矩M T 与负载转矩L T 之间的关系是【A 】 A. L MT T = B. L M T T >C. L M T T <D. L M T T ≠10 多轴拖动系统中各转动部分的转动惯量可根据以下哪种原则折算到电动机轴上？【B 】 A. 机械能守恒 B. 动能守恒C. 功率守恒D. 动量守恒11 随转速n 的增加，直线型机械特性的负载转矩将【D 】A. 成抛物线变化B. 成正比减小C. 不变D. 成正比增加二 多项选择题 ：1 根据负载转矩与运动方向的关系，可以将恒转矩型的负载转矩分为 【A B 】 A. 反抗转矩 B. 位能转矩 C. 动能转矩 D. 拖动转矩 E. 制动转矩2 根据机械特性硬度值的不同，可将电动机机械特性分为【A B C 】A. 绝对硬特性B. 硬特性C. 软特性D. 绝对软特性E. 综合特性三 判断改错题：错误的在括号内画×得2分，将错误更正为正确的得2分；正确的在括号内画√得4分； 1 若单轴传动系统的转动惯量L T 与转速n 符号相反，则表示L T 为制动转矩。

《机电传动控制》考试总复习A卷一、选择题1、电动机所产生的转矩在任何情况下，总是由轴上的负载转矩和_________之和所平衡。

（ D ）A．静态转矩B．加速转矩C．减速转矩D．动态转矩2、机电传动系统稳定工作时中如果T M>T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ B ）A．减速B．加速C．匀速D．停止3、机电传动系统中如果T M<T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．加速B．匀速C．减速D．停止4、机电传动系统稳定工作时，如果T M=T L，电动机旋转方向与T M相同，转速将产生的变化是。

（ C ）A．减速B．加速C．匀速D．停止5、设电动机某一转动方向的转速n为正，则约定电动机转矩T M与n_________的方向为_________。

（ A ）A．一致、正向B．一致、反向C．相反、正向D．以上都不对6、_________的作用方向恒定，与运动方向无关。

（ C ）A．反抗转矩B．离心式转矩C．位能转矩D．恒功率转矩7、起重机吊一个重物升降时，负载的机械特性是_________。

（ B ）A．恒功率型B．位能型恒转矩C．反抗型恒转矩D．直线型机械特性8、下面哪个部分是属于直流电动机的定子部分？（ C ）A．换向器B．电枢绕组C．励磁绕组D．风扇9、复励直流电机的励磁绕组和电枢绕组是。

（ D ）A．串联B．并联C．单独分开连接D．一部分串联其他的并联10、直流电动机最常用的启动方式是_________。

（ B ）A．串电阻启动B．降压启动C．直接启动D．调节励磁启动11、_________的调速方式可以实现对恒转矩型负载的无极调速。

（ A ）A．调压调速B．串电阻调速C．弱磁调速D．A和B12、直流电动机调速系统，若想采用恒功率调速，则可改变_________。

（ B ）A．K e B．ΦC．I a D．U13、直流电动机调速系统，若想采用恒转矩调速，则可改变_________。
