人教版九年级物理第十九章第一节家庭电路教学设计

人教版九年级物理全册教案：第十九章第一节家庭电路教案：家庭电路一、设计意图本节课的设计方式采用问题驱动和实践活动相结合的方式，引导学生从生活实际出发，认识和理解家庭电路的基本概念、组成和原理。

通过观察、实践和思考，使学生掌握家庭电路中各元件的作用、连接方法和安全用电常识，培养学生动手操作能力和团队协作精神。

二、教学目标1. 了解家庭电路的基本概念、组成和原理。

2. 掌握家庭电路中各元件的作用、连接方法和安全用电常识。

3. 培养学生动手操作能力和团队协作精神。

三、教学难点与重点重点：家庭电路的基本概念、组成和原理，家庭电路中各元件的作用和连接方法。

难点：家庭电路的故障排查和安全用电常识。

四、教具与学具准备教具：多媒体课件、家庭电路模型、电线、插座、开关、灯泡等。

学具：笔记本、彩笔、剪刀、胶带等。

五、活动过程1. 引入：通过讨论生活中常见的家庭电路现象，如开关控制灯泡、插座使用等，引发学生对家庭电路的兴趣。

2. 讲解：介绍家庭电路的基本概念、组成和原理，讲解家庭电路中各元件的作用和连接方法。

3. 实践：学生分组进行家庭电路模型搭建，亲身体验家庭电路的连接过程，巩固所学知识。

4. 互动：学生之间交流家庭电路搭建心得，互相提问解答，提高团队协作能力。

5. 拓展：讲解家庭电路的故障排查方法和安全用电常识，引导学生关注家庭电路的安全问题。

六、活动重难点活动重点：家庭电路的基本概念、组成和原理，家庭电路中各元件的作用和连接方法。

活动难点：家庭电路的故障排查和安全用电常识。

七、课后反思及拓展延伸课后反思：本节课通过实践活动，让学生亲身体验家庭电路的连接过程，提高了学生的动手操作能力。

在讲解家庭电路的故障排查和安全用电常识时，要注意引导学生关注家庭电路的安全问题，培养学生的安全意识。

拓展延伸：鼓励学生在家中观察和了解家庭电路的运行情况，学会简单排查家庭电路的故障，提高学生的实践能力。

同时，可以组织学生参观电力公司或电力设施，加深学生对电力知识的认识和理解。

教案：人教版九年级物理19.1《家庭电路》一、教学内容本节课的教学内容选自人教版九年级物理教材第19.1节《家庭电路》。

本节课的主要内容包括：家庭电路的组成、电路的连接方式、电路的状态、电路中的电流、电压和电阻等。

二、教学目标1. 让学生了解家庭电路的基本组成和电路的连接方式。

2. 使学生掌握电路的状态，电流、电压和电阻的概念。

3. 培养学生动手操作能力和团队协作能力。

三、教学难点与重点重点：家庭电路的组成、电路的连接方式、电路的状态。

难点：电流、电压和电阻的概念及其关系。

四、教具与学具准备教具：多媒体课件、电路图、实物电路、电流表、电压表、电阻表。

学具：笔记本、笔、电路图、实验器材。

五、教学过程1. 实践情景引入：通过展示一个家庭电路的实物图，让学生观察并描述家庭电路的组成和电路的连接方式。

2. 知识讲解：讲解电路的状态，电流、电压和电阻的概念。

以生活中的实例为例，解释电流、电压和电阻的关系。

3. 例题讲解：出示一些关于家庭电路的例题，引导学生运用所学知识解决问题。

如：一个家庭电路中，有两个灯泡，一个电流表，一个电压表，如何测量电路中的电流和电压？4. 随堂练习：让学生分组进行实验，利用电流表、电压表、电阻表测量电路中的电流、电压和电阻，并填写实验报告。

5. 课堂小结：六、板书设计板书内容主要包括：1. 家庭电路的组成2. 电路的连接方式3. 电路的状态4. 电流、电压和电阻的概念及其关系七、作业设计1. 请用所学知识，绘制一个简单的家庭电路图。

2. 解释电流、电压和电阻的关系，并举例说明。

3. 请列举生活中常见的家庭电路故障，并说明故障原因。

八、课后反思及拓展延伸1. 课后反思：本节课通过实物电路、例题讲解和实验操作，使学生掌握了家庭电路的组成、电路的连接方式、电路的状态以及电流、电压和电阻的概念。

但在教学过程中，对于电流、电压和电阻的关系的讲解，部分学生仍存在理解困难。

在今后的教学中，应更加注重引导学生通过实验观察和分析，加深对这三个物理量的理解。

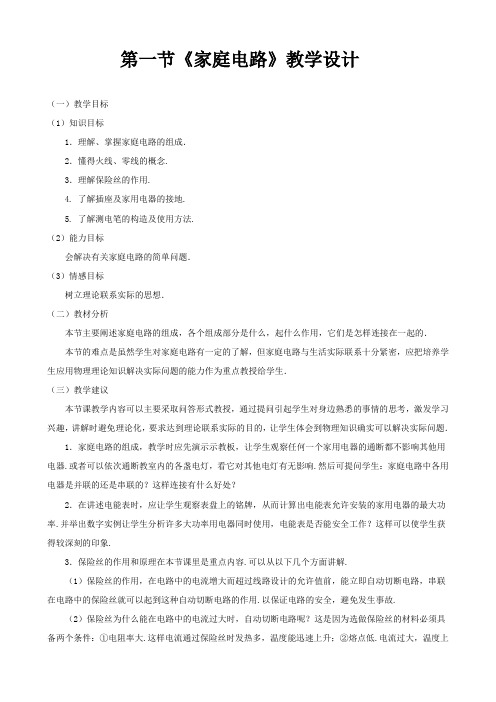

第一节《家庭电路》教学设计（一）教学目标（1）知识目标1．理解、掌握家庭电路的组成．2．懂得火线、零线的概念.3．理解保险丝的作用.4. 了解插座及家用电器的接地.5. 了解测电笔的构造及使用方法.（2）能力目标会解决有关家庭电路的简单问题．（3）情感目标树立理论联系实际的思想．（二）教材分析本节主要阐述家庭电路的组成，各个组成部分是什么，起什么作用，它们是怎样连接在一起的．本节的难点是虽然学生对家庭电路有一定的了解，但家庭电路与生活实际联系十分紧密，应把培养学生应用物理理论知识解决实际问题的能力作为重点教授给学生．（三）教学建议本节课教学内容可以主要采取问答形式教授，通过提问引起学生对身边熟悉的事情的思考，激发学习兴趣，讲解时避免理论化，要求达到理论联系实际的目的，让学生体会到物理知识确实可以解决实际问题．1．家庭电路的组成，教学时应先演示示教板，让学生观察任何一个家用电器的通断都不影响其他用电器.或者可以依次通断教室内的各盏电灯，看它对其他电灯有无影响.然后可提问学生：家庭电路中各用电器是并联的还是串联的？这样连接有什么好处？2．在讲述电能表时，应让学生观察表盘上的铭牌，从而计算出电能表允许安装的家用电器的最大功率.并举出数字实例让学生分析许多大功率用电器同时使用，电能表是否能安全工作？这样可以使学生获得较深刻的印象.3．保险丝的作用和原理在本节课里是重点内容.可以从以下几个方面讲解.（1）保险丝的作用，在电路中的电流增大而超过线路设计的允许值前，能立即自动切断电路，串联在电路中的保险丝就可以起到这种自动切断电路的作用.以保证电路的安全，避免发生事故.（2）保险丝为什么能在电路中的电流过大时，自动切断电路呢？这是因为选做保险丝的材料必须具备两个条件：①电阻率大.这样电流通过保险丝时发热多，温度能迅速上升；②熔点低.电流过大，温度上升到熔点时能及时熔断，使电路切断.（3）保险丝的实际应用，这里可以简要说明，保险丝越粗，熔断的电流就越大；实际中应根据电路设计的安全电流，选择合适的保险丝.（4）保险丝熔断实验，为了使学生对保险丝的作用获得具体的感性认识，可利用示教板演示保险丝的作用.4．插座的作用是本节的又一要点时，演示家用电器是怎样插到插座上的.三孔插座和三脚插头的作用及家电的金属外壳接地的问题，应该用实物、挂图或幻灯投影片予以具体说明，使学生认识电冰箱、洗衣机等具有金属外壳的电器，为什么其电源插头必须使用三脚插头.（四）教学过程家庭电路（一）提问引入（1）大家可能有过这样的经历：冬天家里开着电暖器，微波炉也正在工作，突然冰箱启动制冷，结果家里所有电器一下子都停止了工作．有时当你打开台灯准备做功课时，灯泡闪了几下便灭了，但其它电器却仍能正常工作．为什么有时所有电器一起停止工作，而有时某个电器坏了却不影响其它电器的工作呢？（2）如果你家中所有的电源插孔都被占满了，但又添置了新电器，怎样做才能使新电器也能工作起来？若能准确回答上述问题，则需要知道我们家庭电路的组成．（二）新课教学演示家庭电路组成板．（1）进户线．进户线有两极，如图1中所示A和B．其中一根是火线，一根是零线，家庭电路中的零线一般是接地的，因此零线与大地（地线）之间不存在电压；但火线与零线之间存在220V电压，只是一会儿电流由火线经用电器流入零线，一会儿电流又由零线经用电器流入火线，如此按一定频率变化，即我们家庭电路使用的是交流电．为了保证某个电器发生故障后不影响其它电器的工作，各个电器都应是一端接在火线上，另一端接在零线上，即这些电器之间是并联关系，一个支路发生故障其它支路仍能工作，所以台灯坏了，并不会影响电视机等其它电器的工作．（2）保险丝（如图1中的D）．提问：现在生活水平日益提高，越来越多的人有能力购买各种电器，但我们能否无限制地增加家用电器呢？讲解：由于各个电器是并联的，同时使用的电器越多，干路（即进户的火线和零线）上的电流就越大．但进户线是有一定规格的，只能允许某个值以下的电流通过，若通过的电流超过此值，就会使电线过热，有可能引发火灾，造成生命财产的危险．在火线和零线上分别串入两根保险丝，就可以在电流超过进户线的允许值时，保险丝自动熔断，切断干路电流，使所有电器停止工作，避免发生火灾，同时提醒用户：你目前同时使用的电器过多了，由此可见，我们在使用电器时一定要注意干路电流的允许值，不能无限制增加同时工作的电器数量．提问：保险丝是怎样对电路起到保护作用的？讲解：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的．当干路电流过大时，保险丝发热很快，温度急速上升，到达其熔点时，保险丝熔断，干路就成为断路，支路上一切电器都停止工作．因此在供电正常情况下，家中所有电器同时停止工作，往往意味着保险丝熔断了．有些用户为了自家用电方便，私自将保险丝换成粗的（允许通过的电流大）或干脆换成铁丝或铜丝，这样使用大功率电器时，保险丝就不会断了．但这种做法引起的后果是极其危险的，曾经就有这样的事例；干路中电流大到已使火线和零线成为两条火龙，并且沿着各个支路蔓延开去，而保险丝却安然无恙，根本没有切断电源，起到保险的作用．（3）插座（见图1中的E）提问：既然各个电器都是并联在火线与零线之间，我们怎样才能将电器并联上去呢？在我们房间的墙壁上往往有电源插孔（可看教室中的实物）这就是插座（如图2中的甲和乙）．插座的每个孔中都有金属片，若插孔是两个孔的，那么其中一个孔中的金属片连接火线，另一个孔中的金属片连零线．当电器的插头插入插座时，插头的金属片与插座的金属片相接触，电器就通上电了．对于三孔插座（如图2中的乙），一般孔“2”接火线，孔“3”接零线，孔“1”接地，为什么要设计这样的插座呢？我们家中的洗衣机、饮水机等电器的外壳本来是与火线绝缘的，但如果天长日久绝缘被破坏，外壳就会与火线相连，人站在地上，人与外壳间会存在电压，此时一触外壳便会触电．若将电器外壳与地线相连，人与外壳间没电压，就安全了．由于上述原因，这种电器的插头是三脚的（如图2中的丙），最上方的一脚接电器外壳，此脚插入插座的孔“1”，外壳便与地线相连了．如果多个电器都要用同一个插座，就必须用插座板了（出示实物插座板），这样可以解决多个用电器的用电问题．观察打开的插座板，提问：①插座板中哪些地方是导电的、哪些地方是绝缘的？②怎样安装插座板？③安装插座板时一定要注意什么问题？（两根导电的弹簧片间必须绝缘）④插座板外壳上的数字有什么意义？（4）照明线路（如图1中的F）①让学生观察线路的接法，提问：为什么要这样连接？灯和开关的位置能否互换？要求学生通过讨论明确：灯与开关互换后，即使开关断开，灯也与火线相连，与站在地上的人之间存在电压，人若触摸电的产绝缘处便会发生危险．②让学生课后观察螺口灯与卡口灯的灯泡及灯座，分析它们的工作电路，并说明哪种更安全些？（5）电能表（如图1中的C）提问：①电能表能否安装在图1的“E”和“F”之间？②某电能表上标有“220V，10A”字样，这是什么意思？③电能表上的“1500r／kWh”字样表示什么意思？要求学生明确：该字样说明用户用电能1度时，此电能表的转盘会转1500转．例题某电器单独工作30分钟的过程中，该电能表的转盘转了500转，则该电器的功率应为多少？可否根据此题设计一个测未知功率电器额定功率的方案？需测哪些数据？（6）测电笔．讲解：在连接家庭电路时，首先应区分零线和火线．我们可以用测电笔来完成这项工作．测电笔的构造如图3所示：由金属笔尖、大电阻、氖管和笔尾金属体依次相连而成．在使用测电笔时，用手捏住笔尾金属体，将笔尖接触进户线，若碰到的是火线，则氖管发光．这是因为火线与人所站的大地之间存在电压，而大电阻和氖管的电阻比人体电阻大很多，所以大部分电压加在了大电阻和氖管上，使氖管发光．若笔尖接触的是零线，氖管就不会发光．测电笔分为高压测电笔和低压测电笔，一般一千伏以上的电压称为高压，我们家庭电路的电压属于低压．千万不要用低压测电笔去测高压火线，因为此时人体按比例分得的电压会超过人体所能承受的安全电压．（三）课堂小结（略）（四）布置作业。

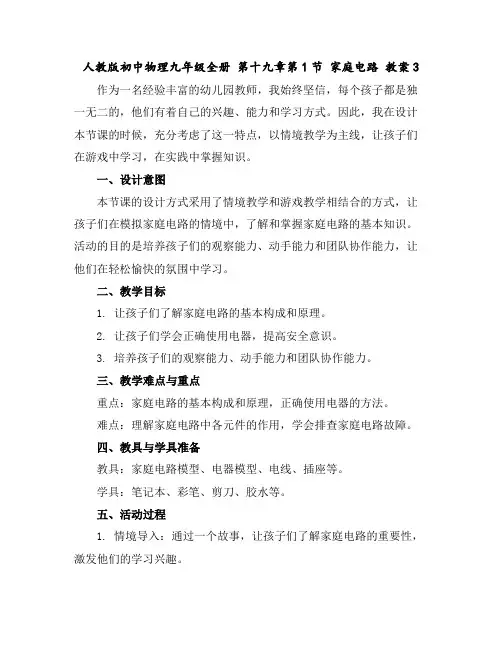

人教版初中物理九年级全册第十九章第1节家庭电路教案3作为一名经验丰富的幼儿园教师，我始终坚信，每个孩子都是独一无二的，他们有着自己的兴趣、能力和学习方式。

因此，我在设计本节课的时候，充分考虑了这一特点，以情境教学为主线，让孩子们在游戏中学习，在实践中掌握知识。

一、设计意图本节课的设计方式采用了情境教学和游戏教学相结合的方式，让孩子们在模拟家庭电路的情境中，了解和掌握家庭电路的基本知识。

活动的目的是培养孩子们的观察能力、动手能力和团队协作能力，让他们在轻松愉快的氛围中学习。

二、教学目标1. 让孩子们了解家庭电路的基本构成和原理。

2. 让孩子们学会正确使用电器，提高安全意识。

3. 培养孩子们的观察能力、动手能力和团队协作能力。

三、教学难点与重点重点：家庭电路的基本构成和原理，正确使用电器的方法。

难点：理解家庭电路中各元件的作用，学会排查家庭电路故障。

四、教具与学具准备教具：家庭电路模型、电器模型、电线、插座等。

学具：笔记本、彩笔、剪刀、胶水等。

五、活动过程1. 情境导入：通过一个故事，让孩子们了解家庭电路的重要性，激发他们的学习兴趣。

2. 知识讲解：介绍家庭电路的基本构成和原理，让孩子们了解各元件的作用。

3. 实践操作：分组进行家庭电路模型搭建，让孩子们亲自动手，加深对家庭电路的理解。

4. 游戏环节：设计一个家庭电路排查游戏，让孩子们在游戏中学会排查家庭电路故障。

六、活动重难点重点：家庭电路的基本构成和原理，正确使用电器的方法。

难点：理解家庭电路中各元件的作用，学会排查家庭电路故障。

七、课后反思及拓展延伸通过本次活动，我发现孩子们对家庭电路有了更深入的了解，他们在实践中掌握了知识，也提高了安全意识。

但在游戏环节，部分孩子对排查家庭电路故障还存在一定的困难，需要在今后的教学中加强练习。

拓展延伸：可以组织孩子们参观家庭电路现场，让他们亲身体验家庭电路的运行原理，进一步提高他们的实践能力。

同时，可以开展家庭电路安全知识竞赛，激发孩子们的学习兴趣。

教案：人教版九年级物理全一册第十九章19.1家庭电路一、教学内容1. 了解家庭电路的基本组成部分，如电源、用电器、导线和开关等。

2. 掌握家庭电路的电压和电流的特点，如我国家庭电路的电压为220V，电流为交流电等。

3. 学会使用测电笔，并能判断家庭电路中的火线和零线。

4. 掌握家庭电路的连接方法，如串联和并联。

5. 了解家庭电路中常见的故障及其原因，如短路、断路等。

二、教学目标1. 让学生掌握家庭电路的基本组成部分、电压和电流的特点。

2. 培养学生使用测电笔的能力，并能正确判断家庭电路中的火线和零线。

3. 使学生了解家庭电路的连接方法，并能分析常见故障的原因。

三、教学难点与重点1. 教学难点：家庭电路中电压和电流的特点，测电笔的使用方法，家庭电路的连接方法。

2. 教学重点：家庭电路的基本组成部分，家庭电路的故障分析。

四、教具与学具准备1. 教具：电源、用电器、导线、开关、测电笔等。

2. 学具：笔记本、尺子、铅笔等。

五、教学过程1. 实践情景引入：让学生观察家里的电路，并描述其基本组成部分。

2. 讲解教材内容：介绍家庭电路的基本组成部分，如电源、用电器、导线和开关等。

讲解家庭电路的电压和电流的特点，如我国家庭电路的电压为220V，电流为交流电等。

3. 示范测电笔使用方法：教师示范如何使用测电笔，并让学生亲自动手操作，学会正确判断家庭电路中的火线和零线。

4. 讲解家庭电路的连接方法：介绍家庭电路的串联和并联连接方法，并让学生举例说明。

5. 分析家庭电路中的常见故障：讲解短路、断路等家庭电路故障的原因。

6. 随堂练习：让学生用测电笔判断家庭电路中的火线和零线，并连接一个简单的家庭电路。

六、板书设计板书设计如下：家庭电路1. 基本组成部分：电源、用电器、导线、开关2. 电压和电流特点：电压220V，电流交流电3. 测电笔使用方法：正确判断火线和零线4. 连接方法：串联、并联5. 常见故障：短路、断路七、作业设计1. 题目：用测电笔判断家庭电路中的火线和零线，并连接一个简单的家庭电路。

人教版九年级物理全第十九章第1节家庭电路教学案一、教学目标通过本节课的教学，学生将能够掌握以下内容： 1. 熟悉家庭电路的组成和原理； 2. 理解并运用欧姆定律计算电流、电压和电阻之间的关系； 3. 掌握并能够正确测量电流、电压和电阻。

二、教学重点1.家庭电路的组成和原理；2.欧姆定律的理解和应用。

三、教学前准备1.教师准备：–电池、灯泡、开关、导线等实验器材；–教学电路图示或教学PPT等辅助材料。

2.学生准备：–记事本和笔。

四、教学过程1. 导入（5分钟）教师可以通过提问的方式引入本节课的主题，例如：你家的电路是怎么连接的？家庭电路有哪些组成部分？家庭电路是如何工作的？2. 观察实验（15分钟）•教师引导学生观察一个简单的家庭电路，包括电池、灯泡和开关的连接情况；•教师帮助学生理解电流的流向、电压的作用，以及开关的控制。

3. 实验操作（30分钟）1.学生分组进行实验操作，每个小组由3-4人组成；2.学生按照教师提供的电路图示或教学PPT，使用实验器材搭建家庭电路；3.学生操作开关，观察灯泡亮灭的情况，并记录实验结果；4.学生自行调整电路中的元器件，观察实验结果的变化，并进行记录和讨论。

4. 实验分析（15分钟）教师与学生一起分析实验结果，并引导学生回答以下问题： 1. 当开关闭合时，电流是如何通过电路的？ 2. 当开关断开时，电路中的电流是否流动？为什么？ 3. 当电路中的电阻增加或减小时，灯泡的亮度会发生什么变化？ 4. 电池的电压变化对电路有什么影响？5. 知识讲解（20分钟）教师讲解家庭电路的组成和原理，以及欧姆定律的概念和计算公式，并通过示意图和实际例子进行讲解。

6. 拓展练习（15分钟）教师提供一些拓展练习题，学生独立完成并提交，教师对学生的答案进行评讲。

五、教学总结（10分钟）教师对本节课的内容进行总结，并强调一些重要的知识点和技能。

同时，教师鼓励学生积极思考，提问和探索，帮助他们更好地理解和掌握家庭电路的原理。

第十九章第1节家庭电路【课程导入】小莉想在卧室安装一盏电灯，但面对复杂的电路烦了愁，怎么办？聪明的你能否帮她把图中的电灯和开关接入电路？【新知讲解】※知识点一：家庭电路一、家庭电路的组成家庭电路中的电能是由发电厂输送过来的,只有两根线进入家中,这两根线是火线和零线.这两根线间的电压是220 V.教师:展示家庭电路模拟板.提问：1．同学们观察电路板上的各元件，结合教材，家庭电路由哪几部分组成？提问：2．家庭电路的组成为什么是这样顺序安装的吗？学生:观察线路板,家庭电路是由进户线、电能表、总开关、保险装置、用电器、导线等组成的.关于提问2，可以让学生小组讨论，任意发言表述，最后教师总结：电能表是用来显示整个家庭所用电能的，所以，输电线进户后首先应接到电能表上，接下来是全户用电的总开关。

当家庭电路需要修理时，必须断开总开关，这时室内全部与外面的输电线分离，可以保证施工人员的安全。

总开关的后面是保险装置，它对所有的用电器起保护作用。

1.家庭电路的组成：进户线、电能表、总开关、保险装置、插座、用电器和导线组成.。

师:你能说出家庭电路各部分的作用吗?2.各部分的作用（1）电能表①作用：测量用电器消耗电能的多少。

①安装：安装在干路上，总开关之前①读数：前后两次读数之差；红色方框中(最后一位)是小数，前面是整数，一个月月初和月末所对应的电能表的读数之差就是这个月所消耗的电能，图中电能表的读数是123.4 kW·h(123.4度)．（2）总开关①作用：接通和切断电路，便于更换电器或维修设备①总开关是怎样连接在电路中的？串联在干路中（3）保险装置保险丝：①作用：电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。

①材料特点：保险丝是用电阻率比较大、熔点比较低的铅锑合金做成的。

①注意事项：选用合适规格的保险丝，不能用铜丝或铁丝代替．现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
