(完整版)《机械制图》期末考试题

最新《机械制图》期末完整考试题库388题（含标准答案）2020年《机械制图》期末考试388题【含答案】(a) (b) (c) (d)4．已知圆柱截切后的主.俯视图，正确的左视图是（ C ）。

7．外螺纹的大径用（ B ）符号表示。

A. DB. dC.D1D.d18．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图9．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影10．读零件图并回答下列问题1.该零件采用了哪些视图.剖视图或其它表达方法？说明数量和名称。

主视图采用了全剖，左视图采用了局部剖，俯视图，B-B.C-C断面图及D-D局部剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线1.说明Φ40H7的意义。

Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏差代号，7为公差等级。

1.说明M68╳2的含义。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

1.画出左视图外形略1.说明符号6.3的含义。

前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

11．读零件图，并回答问题。

1.该零件采用了哪些视图.剖视图和剖面图？说明数量和名称。

该零件采用主视图.俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

1.指出该零件在长.宽.高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

1.图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内.外），。

3 ． 已 知 孔 和 轴 的 配 合 为 φ 35H7/n6 ， 基 本 尺 寸 在 >30~40mm 时 ， IT7=0.025mm ， IT6=0.016mm，偏差代号 n 的基本偏差为下偏差，其值为+0.017 画出轴和孔的公差带图，并 判断配合性质。（8 分）
公差带图：
孔的上下偏差为：ES=+0.025，EI=0 轴的上下偏差为：es=+0.033，ei=+0.017 由公差带图可知，该配合为过渡配合
9. 当用 CAD 绘制零件图时，标注形位公差带代号的方法是： 在标注工具栏中单击“快 速引线”按钮，在要标注处画好引线后，再按“公差”按钮。系统自动弹出“形位公差”
对 话框，单击黑色框会自动弹出符号或选项，白色文本框中可输入数字或文字。
10. 国家标准规定公差带由标准公差和基本偏差组成，标准公差决定公差带的大小，基 本 偏差决定公差带相对零线的位置。
s7
9. 现行的《极限与配合》标准中，标准公差分为 28 个等级。
（╳ ）
10. 标准公差数值即与公差等级有关也与基本尺寸有关。
（√ ）
共 9 页第 3 页
四、补漏线： （共 10 分） 1．补画主视图上的漏线。（4 分） 2．补漏线，并标注尺寸（粗牙普通螺纹，1:1 测量）（6分）
五、补视图：（每题 5 分共 10 分） 1．已知主视图与俯视图补画左视图
1. 局部视图的断裂边界应以（D ）来表示。
A.点画线
B.粗实线
C. 虚线
D. 波浪线
2. 剖切符号可以用（ C ）命令绘制。
A.直线
B.构造线
C. 多段线
D.样条曲线 3
．对称或基本对称的视图，可以采用（ C ）视图来表示外形和内部结构、形状。

2020年《机械制图》期末考试388题【含答案】5．管螺纹的代号是（ C ）A. BB.TrC.GD. M6．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图7．国标中规定用（ C ）作为基本投影面。

A.正四面体的四面体B. 正五面体的五面体C. 正正六面体的六个面D. 正三面体的三个面8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右9．投影面垂直线有（ B ）反映实长。

A.一个投影 B．两个投影C.三个投影 D．四个投影二、填空题10．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.11．绘制圆的对称中心线时，其圆的相交处应是线段，超出轮廓线的长度为 3～5mm，当圆直径叫小时，中心线可用细实线代替。

12．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.13．形状与位置公差简称形位公差.14．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.15．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.16．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.17．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.18．允许尺寸的变动量称为尺寸公差.19．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.20．使用要求的不同,孔和轴之间的配合有松有紧 ,国标因此规定配合分为三类,即: 间隙配合,过盈配合和过渡配合.21．常用的热处理及表面处理方法有:退火 ,正火, 淬火 , 回火,调质,表面淬火.22．采用假想的剖切平面将机件的某处切断,仅画出该剖切面与机件接触部分的图形称为断面图.23．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.24．当机件外形比较简单,内形比较复杂而且又不对称时,常采用全剖视图来表达.25．主轴,传动轴,丝杆,衬套等属轴套类零件,主要结构形状为回转体.26．轴一般用来支承传动零件并传递动力.27．套一般是装在轴上,起轴向定位,传动或联接等作用.28．叉架类零件包括各种用途的拔叉和支架.29．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.30．三视图之间存在长对正, 高平齐, 宽相等的三等关系.31．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.32．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．常用的定位结构有：轴肩.台肩.圆螺母和各种挡圈。

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

《机械制图》期末考试试题及解答一、选择题（每题2分，共20分）1、在机械制图中，通常使用的投影法是（）投影法。

A.正投影B.斜投影C.中心投影D.平行投影答案：A.正投影2、在机械制图中，物体的三视图是指（）。

A.主视图、俯视图和左视图B.主视图、侧视图和后视图C.主视图、仰视图和右视图D.主视图、侧视图和顶视图答案：A.主视图、俯视图和左视图3、在机械制图中，虚线表示的是（）。

A.不可见轮廓线B.可见轮廓线C.中心线D.轴线答案：A.不可见轮廓线4、在机械制图中，中心投影法的特点是（）。

A.平行性B.真实性C.一致性D.集聚性答案：D.集聚性5、在机械制图中，基本视图共有（）个。

A. 3B. 4C. 5D. 6答案：C. 56、在机械制图中，采用剖视图的方法可以表示出物体的（）。

A.内形B.外形C.内外形状D.轮廓线答案：A.内形7、在机械制图中，斜视图主要用于表达（）的倾斜部分的实形。

A.与主视图不平行但相互垂直的平面B.与主视图平行但与主视方向不垂直的平面C.与主视图平行且与主视方向垂直的平面D.与主视图不平行且与主视方向垂直的平面答案：A.与主视图不平行但相互垂直的平面8、在机械制图中，局部视图通常用（）表示。

A.长对正、高平齐、宽相等B.长对正、高平齐、宽相等、长相等C.长对正、高平齐、宽相等、长相等、高相等D.长对正、高平齐、宽相等、长相等、高相等、宽相等答案：B.长对正、高平齐、宽相等、长相等9、在机械制图中，俯视图通常用来说明（）关系。

A.上、下方位B.前、后方位C.左、右方位D.东、西方位答案：A.上、下方位。

机械制图考试试题一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

新版精选《机械制图》期末完整考试题库388题（含答案）2020年《机械制图》期末考试388题【含答案】6．管螺纹的代号是（ C ）A. BB.TrC.GD. M7．根据投影面展开的法则，三个视图的相互位置必然是以（ B ）为主。

A.左视图B.主视图C.俯视图D.任一视图8．基本视图主要用于表达零件在基本投影方向上的（ B ）形状。

A.内部B.外部C.前后D.左右二、填空题9．机器零件的种类繁多,但从它们的结构形状和作用看,大体可分为四类: 轴套类零件, 盘盖类零件,叉架类零件,箱座类零件10．断面图的类型分为移出断面图和重合断面图两种.11．装配图应包括以下四项内容: 一组图形 ,必要的尺寸, 技术要求,序号和明细表.12．标注尺寸的三要素是 :尺寸界线, 尺寸线,尺寸数字.13．图样上的尺寸是零件的最后完工尺寸, 尺寸以毫米为单位时,不需标注代号或名称.14．标注水平忙不过来时,尺寸数字的字头方向应朝上, 224标注垂直时,尺寸数字的字头方向应朝左,角度的尺寸数字一律水平位置书写.当任何图线穿过尺寸数字时都必须断开.15．有齿厚游标卡尺测量蜗杆齿厚时,齿厚卡尺的测量面应与蜗杆牙侧面平行.16．零件加工精度反映在尺寸精度, 形状精度, 位置精度三个方面.17．允许尺寸变化的两个值称为极限尺寸.18．基本尺寸相同的,相互结合的孔和轴公差带之间的关系,称为配合.19．为了改善金属材料的力学性能(如强度,硬度,弹性等),提高零件的耐磨性,耐疲劳性常需对零件进行热处理.20．为便于装配和除去毛刺,锐边,在轴和孔的端部常加工成倒角.常用的是45度倒角.21．常用的放松装置有双螺母.弹簧垫圈.止退垫圈和开口销等。

22．用铸造方法制造零件的毛坯时,为了便于将木模从砂型中取出,一般沿木模的方向做成约1:20的斜度,叫做拔模斜度.23．当机件具有对称平面时,可将其一半画成视图,另一半画成剖视图,这样所得到的图形称为半剖视图.24．叉架类零件包括各种用途的拔叉和支架.25．机件的真实大小,应以图样上所注尺寸数值为依据,与图形大小及准确性无关.26．尺寸是图样中的重要内容,是生产过程中的直接依据.标注尺寸时,必须严格遵守国家标准的规定,做到:正确, 完整,清晰,合理.27．影响梯形螺纹配合性质的主要尺寸是螺纹的中径尺寸.28．标准梯形螺纹的牙型角为30度.29．国家标准献宝螺纹小径的表示方法采用细实线表示螺纹小径.30．用于三针测量未予的量针最佳直径应该是使量针的横截面与螺纹中径处牙侧面相切.31．标注尺寸的起始点称为尺寸基准,机器零件在长,宽,高三个方向上,每个方向至少有一个尺寸基准.32．剖视图的剖切方法可分为单剖 ,阶梯剖, 旋转剖,复合剖,斜剖五种.33．当一条直线倾斜于投影面时,其投影长度比原直线长度缩短,这属于线投影特征之一,称缩性.34．工程中常见的回转体有圆柱,圆锥,球,和环.35．在车削或磨削时,为便于退出刀具或使砂轮可稍越过被加工的表面,常在被加工面的末端先车退刀槽或砂轮越程槽.36．圆锥面是一母线SA绕与它相交成一定角度的轴线SO回转面是成.在圆锥面上通过锥顶S的任一直线称为圆锥面的素线.37．投影面垂直线有三种,垂直于H面的直线称为铅垂线, 183垂直于V面的直线称为正垂线,垂直于W面的直线称为侧垂线.。

机械制图—期末考试试题卷一、选择题（共20分，每题2分）1、图纸的幅面代号有（）种A、2种B、3种C、4种D、5种2、对同一部件，下列哪一比例绘制的图形比例最大（）A、1:2B、1:4C、4:1D、2:13、当直线、平面垂直于投影面时，其在该投影面上的投影具有（）A、积聚性B、类似性C、实形性D、平行性4、下列四中税法中，选择一种正确的答案（）A、AB是一般位置直线，BC是水平线，CD是正垂线；B、AB是正垂线，BC是正平线，CD是侧垂线C、AB是水平线，BC是一般位置直线，CD是正平线D、AB是侧平线，BC是侧垂线，CD是水平线5、选择正确的左视图（）6、标题栏一般位于图幅的（）A、左下角B、右下角C、右上方D、左上方7、标注尺寸的尺寸线是（）A、点划线B、虚线C、细实线D、粗实线8、下列说法正确的是（）A、表示表面用去除材料的方法获得的表面粗糙度B、表示表面用不去除材料的方法获得的表面粗糙度C、表示表面用任何方法获得表面粗糙度D、表示表面用去除材料的方法获得的表面粗糙度9、下列尺寸正确标注的是（）10、不可见轮廓线用（）表示A、细实线B、粗实线C、点划线D、虚线二、填空题（共30分，每空1分）1、平面图形中所注尺寸，按作用可分为和。

2、组合体的读图方法有和。

3、截交线的性质为、、。

4、图样的基本表示方法有、、、、、。

5、局部视图和局部剖视图的边界应以或为界。

6、根据投射线和轴测投影面相对位置的不同，轴测投影可分为、。

7、正投影的基本特性有、、。

8、组合体的组合形式一般分为、、三种形式。

9、圆柱、圆锥等回转体的定形、定位尺寸应尽量标注在投影图上。

10、尺寸数字应尽量标注在尺寸线的和。

11、尺寸不可标注成封闭的。

12、侧垂线与H面与V面与W面（平行、垂直、倾斜）。

三、作图题（共50分）1、已知物体的两视图，补画第三视图。

（10分）2、已知物体的主、俯视图，补画左视图（10分）。

3、求作圆柱、圆锥相贯线的投影（20分）。

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

机械制图期末考试及答案(总11页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--*1、剖视图的种类可分为（）视图、（）视图和局部剖视图。

答案：全剖；半剖2、金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成（）角，互相平行，间隔均匀的（）线。

答案：45゜；平行细实3、剖切面的种类可分为（）剖切面、（）的剖切面、几个相交的剖切面。

答案：单一；几个平行；4、当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以（）为界，一半画成剖视图，一半画成（）。

答案：对称中心线；视图5、机件的某一部分向基本投影面投影而得的视图称为（）视图，其断裂边界应以（）线表示。

答案：局部视图；波浪6、在局部剖视图中，波浪线不能与轮廓线（），也不能（）轮廓线之外。

答案：重合（叠）；超出7、假想用剖切平面将机件的某处切断，仅画出断面的图形，称为（），简称（）。

答案：断面图；断面8、画在视图轮廓线之外的断面，称为（）断面；画在视图轮廓线之内的断面，称为（）断面。

答案：移出；重合9、移出断面的轮廓线用（）线绘制；重合断面的轮廓线用（）线绘制。

答案：粗实；细实10、当视图的轮廓线与重合断面的轮廓线（）时，视图的轮廓线仍需完整的画出，不可（）。

答案：重合（叠）；间断11、将机件的部分结构，用大于原图形所采用的比例画出的图形，称为（）图；放大部位用（）线圈出。

答案：局部放大；细实12、肋板、轮辐及薄壁结构，（）剖切时，一律不画剖面线，并用（）线将它们与相邻结构分开。

答案：纵向；粗实13、较长机件采用折断画法后，其长度应按（）标注尺寸，断裂边缘常用（）线画出。

答案：实长；波浪14、按一定规律分布的相同结构，只需画出几个完整的结构，其余用（）线相连或标明中心位置并注明（）。

答案：细实；总数15局部放大图上标注的比例是指（）的线性尺寸与（）相应要素的线性尺寸之比。

答案：放大图形；实际机件二、选择题：（每题2分）1、用剖切面完全地剖开机件所得的视图称（）视图。

机械制图期末考试一、单项选择题(第1题~第40题。

选择一个正确答案,将相应的字母填入题内的括号中。

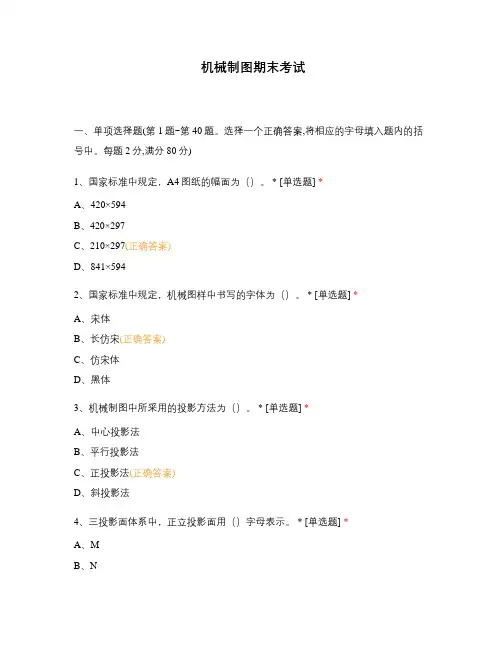

每题2分,满分80分)1、国家标准中规定，A4图纸的幅面为（）。

* [单选题] *A、420×594B、420×297C、210×297(正确答案)D、841×5942、国家标准中规定，机械图样中书写的字体为（）。

* [单选题] *A、宋体B、长仿宋(正确答案)C、仿宋体D、黑体3、机械制图中所采用的投影方法为（）。

* [单选题] *A、中心投影法B、平行投影法C、正投影法(正确答案)D、斜投影法4、三投影面体系中，正立投影面用（）字母表示。

* [单选题] *A、MB、NC、V(正确答案)D、W5、主视图是（）投影，在正立投影面上所得到的视图。

* [单选题] *A、由上向下B、由左到右C、由后到前D、由前向后(正确答案)6、机械制图中，比例2:1是（）。

* [单选题] *A、放大比例(正确答案)B、缩小比例C、原值比例D、以上均不正确7、有一平面与V垂直，与H 面和W面均倾斜，请问该平面是（）。

* [单选题] *A、正垂面(正确答案)B、铅垂面C、水平面D、侧垂面8、下列不属于平面立体的是（）。

* [单选题] *A、棱锥B、棱柱C、棱台D、圆台(正确答案)9、对于圆锥的三视图，下列说法正确的是（）。

* [单选题] *A、三个视图均为圆B、两个视图为圆，一个视图为三角形C、一个视图为圆，另外两个视图为全等的三角形D、一个视图为圆，另外两个视图为不全等的三角形(正确答案)10、当物体与投影面平行时，其投影反应物体的实际长度，这是正投影法的（）。

* [单选题] *A、积聚性B、真实性(正确答案)C、类似性D、以上均不正确11、下列符号中表示强制国家标准的是（）。

* [单选题] *A． GB/TB． GB/ZC.GB(正确答案)12、不可见轮廓线采用（）来绘制。

《机械制图》期末考试试卷非统考科目一、选择题（共60分，每小题5分）1、用下列比例分别画同一个机件，所绘图形最大的比例是（）。

[单选题] * A．1:1B．1:5C．5:1(正确答案)D．2:12、国家标准中规定标题栏正常情况下应画在图纸的（）。

[单选题] * A．左上角B．左下角C．右上角D．右下角(正确答案)3、图纸的幅面代号有（）种。

[单选题] *A．3种B．5种(正确答案)C．4种D．6种4、图形上标注的尺寸数字表示（）。

[单选题] *A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸(正确答案)D．图线的长度尺寸5、在尺寸标注中，尺寸线为（）。

[单选题] *A．粗实线B．细实线(正确答案)C．细点画线D．双点画线6、绘制连接圆弧图时，应确定（）。

[单选题] *A．切点的位置B．连接圆弧的圆心(正确答案)C．先定圆心再定切点D．连接圆弧的大小。

7、当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。

[单选题] * A．积聚性(正确答案)B．类似性C．实形性8、物体左视图的投影方向是（）。

[单选题] *A．由前向后B．由右向左C．由左向右(正确答案)D．由后向前9、俯视图反映了物体的什么方位（）。

[单选题] *A．上下B．左右C．上下前后D．前后左右(正确答案)10、在下列四种说法中，选择一种正确的答案。

（） [单选题] *A．AB是水平线，BC是一般位置直线，CD是正平线B．AB是正垂线，BC是铅垂线，CD是侧垂线(正确答案)C．AB是侧平线，BC是一般位置直线，CD是水平线D．AB是正平线，BC是侧平线，CD11、垂直于H面且与V面、W面倾斜的平面称为（）。

[单选题] * A．正垂面B．铅垂面(正确答案)C．侧垂面D．一般面12、机械图样中可见轮廓线和棱边线采用下列哪种线型。

（） [单选题] *A 细实线B 粗实线(正确答案)C 细虚线D波浪线二、判断题（共40分，每小题5分）1、2:1是缩小比例。

制图试题一、填空题1、由两个或两个以上组成的物体称为组合体。

2、画、读组合体视图的基本方法是法。

3、组合体的组合方式有、和三种。

4、按剖切范围分，剖视图可分为、和三类。

5、断面图分为：和两种。

6、同一零件各剖视图的剖面线方向间隔。

7、六个基本视图的名称为：、、、、、。

8、螺纹的五个基本要素分别为：、、、螺距（导程）和。

内外螺纹连接时，两者的五要素必须。

9、零件图四大内容是：、、、。

10、组合体尺寸标注的基本要求为：、、。

11、导程S和螺距P的关系是____ ___。

12、外螺纹在非圆视图中，大径用表示、小径用表示。

13、零件图的尺寸标注要求是：、、、。

14、相贯线是两个基本体表面的，也就是两个基本体表面共有点的集合，它一般是封闭的曲线。

15、局部剖视图用线分界且不应和图样上其他图线重合。

16、螺纹终止线用绘制。

17、绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用表示，齿根圆用线表示，或省略不画。

18、视图可以分为、、、四种。

19、主视图能反映物体的和尺寸二、选择题1、对于平面相接的组合体，下列说法正确的是。

A、结合面一定有线隔开B、结合面一定没有线隔开C、当结合面不平齐时，两者中间有线隔开2、关于两形体相切，下列说法正确的是。

A、由于相切处是光滑过渡的，两者之间没有分界线B、两者之间有相贯线C、视具体情况，有时有线，有时无线3、用一个截平面截圆锥体，当截平面平行于轴线时，截交线的形状为。

A、圆B、双曲线C、椭圆4、下列关于组合体的尺寸注法说法错误的是。

A、要尽量集中标注在一个或两个视图上，这样便于看图B、对称结构的尺寸，一般要对称标注C、应使大的尺寸在内，小的尺寸在外进行标注5、根据主、俯视图，选择正确的左视图。

A、B、C、D、6、根据主、俯视图，选择正确的左视图。

A、B、C、7、根据主、俯视图，选择正确的左视图。

A、B、C、D、8、根据主、俯视图，选择正确的左视图。

A、B、C、D、9、根据主、俯视图，选择正确的左视图。

机械制图期末试卷1、剖视图可分为全剖视图、半剖视图和局部剖视图。

2、断面图分为移出断面图、重合断面图3、螺距P、导程Ph、线数n的关系是：ph=np；对于单线螺纹：___________ 胆P____________________________ o4、常用的螺纹紧固件有螺栓、螺柱、螺钉、螺母、垫圈等五种。

5、键的种类很多，常用的有普通平键、半圆键、钩头楔键等。

6、符号/表示该表面是用不去除材料方法获得的。

7、轴承代号30205是圆锥滚子轴承，其尺寸系列代号为02 ,内径为25mm8、圆柱螺旋弹簧分为压缩弹簧、拉伸弹簧、扭转弹簧。

二、选择题（每小题2分，共20分）1、选择正(A )确的全剖视图。

2、选择正确的半剖视图。

（C ）3、.选择正确的移出断面图。

（C ）o口0学4、选择正确的移出断面图。

（D ）5、下列螺纹标注方法错误的是。

（D ）6、在下列四种说法中，选择一种正确的答案。

（D ）A.螺纹的五要素是牙型、 同，内外螺纹才可以旋合。

B .螺纹的五要素是牙型、 相同，内外螺纹就可以旋合。

C.螺纹的五要素是牙型、 内外螺纹就可以旋合。

D.螺纹的五要素是牙型、 同，内外螺纹才可以旋合 7、已知直齿圆柱齿轮模数 大径、导程、线数和旋向，只有螺纹的五要素均相 公称直径、螺距、线数和旋向，只要螺纹的三要素 大径、小径、中径和旋向，只要螺纹的三要素相同, 直径、螺距、线数和旋向，只有螺纹的五要素均相 m=2. 5mm ,齿数 z = 25 ， 则齿轮分度圆的直径为： A )； A62. 5mm B 、 8、内螺纹的小径用（ A 、 D B 、 C 63mm ）符号表示。

C 、Dl D 、 63.5mm D 、dl 得分 表达一个零件, 判断题（每小题1分，共10分） 1、 2、 3、 4、 5、 6、 7、 8、 9、 必须画出主视图，其余视图和图形按需选用。

上下偏差和公差都可以为正，为负和为0。

机械制图期末试卷+答案(总10页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除2 2018 ~ 2019 学年第 一 学期 1827《机械制图》课程期末试卷 （考试时间90分钟 不可以使用计算器） 一、填空题（23分） 1、制图国家标准规定，图纸基本幅面有5种，最大的是 ，最小的是 ，A3图纸的幅面大小是A4幅面的 倍，标题栏一般放置在图样 。

2．国家标准编号为GB/T 14689-2008，其中GB/T 表示 ，14689表示该项标准的 ，2008表示该项标准颁布的 。

3．正投影法中的三个基本特性是平行得到 性、垂直得到 性、倾斜得到 性。

4．正投影法中，三视图间的“三等”规律是长 、高 、宽 。

5、螺纹的基本要素有 、 、 、 、 五部分组成。

6、一张完整的零件图有 、 、 和 等四部分组成。

二、选择题（共12分） 1、以下键连接图正确的是（ ） （a ） (b) 班级 学号 姓名 ……………………………………密……………………………………封……………………………………线……………………………………3（c ） (d)2、下列哪一项不属于零件图的内容（ ）(a)一组图形 (b)明细栏 (c)完整的尺寸 (d)技术要求3、下列对于ф20H7这一尺寸的说法正确的是哪一项（）(a)基本尺寸为20的基准轴，公差带代号为H7(b)基本尺寸为20的基准轴，基本偏差为H ，标准公差为IT7 (c)基本尺寸为20的基准孔，基本偏差为H ，标准公差为IT74、以下钻孔工艺结构不合理的有（ ）（a ） （b ） （c ） （d ）三、作图题（46分）1、求作立体的相贯线。

（5分）42、根据机件的主视图和轴测图，补画其局部视图和斜视图。

（缺少的尺寸按1：1从轴测图上量取）(6分)姓名………封……………………………………线…………………………………3、根据机件的主、俯视图，在指定位置画出机件的B向局部视图及C向局部视图。

第二学期机械制图期末试题班级_______ 姓名_______ 分数_______一.选择题（40分每题2分）1.主视图反映物体的。

（）A长度和宽度 B长度和高度 C高度和宽度 D长度、高度和宽度2.局部视图的断裂处边界应以哪种线条表示。

（）A粗实线 B虚线 C波浪线 D点画线3.表示各基本几何体之间相对位置的尺寸称为。

（）A定形尺寸 B定位尺寸 C总体尺寸 D结构尺寸4.俯视图和左视图具有相同的。

（）A高和长 B长 C宽 D长和宽5.斜二轴测图各轴之间的轴间角为。

（）A∠XOY=∠XOZ=∠YOZ=120° B∠XOY=45°∠XOZ=135°∠YOZ=180°C∠XOY=90°∠XOZ =90°∠YOZ =180 °D ∠XOY=135°∠XOZ=90°∠YOZ=135°6.在工程图样中，不标注计量单位的符号或名称时，尺寸数值的单位是。

（）A米 B公分 C毫米 C微米7.下面描述正确的是。

（）A主视图只反映物体左、右的相对位置关系B主视图只反映的前、后和左、右的相对位置关系C主视图反映物体的上、下和前、后的相对位置关系D主视图反映物体的上、下和左、右的相对位置关系8.确定图形中各部分几何形状大小的尺寸称为。

（）A定位尺寸 B定形尺寸 C总体尺寸 D结构尺寸9.基本视图主要用于表达零件在基本投影上的。

（）形状A内部 B外部 C前后 D左右10.根据投影面展开的法则，三个视图的相互位置必然是以（）为主。

A左视图 B主视图 C俯视图 D任一视图11.下面比例中表示放大比例的是。

（）A 2:1B 1：2C 1：112.角度尺寸在标注时，尺寸数字一律。

（）A水平 B垂直 C 倾斜 D随意13.下列缩写词中表示均布的意思是。

（）A SRB EQSC CD R14.正等轴测图中，为了作图方便，轴向伸缩系数一般取。
