IR--油墨技术资料

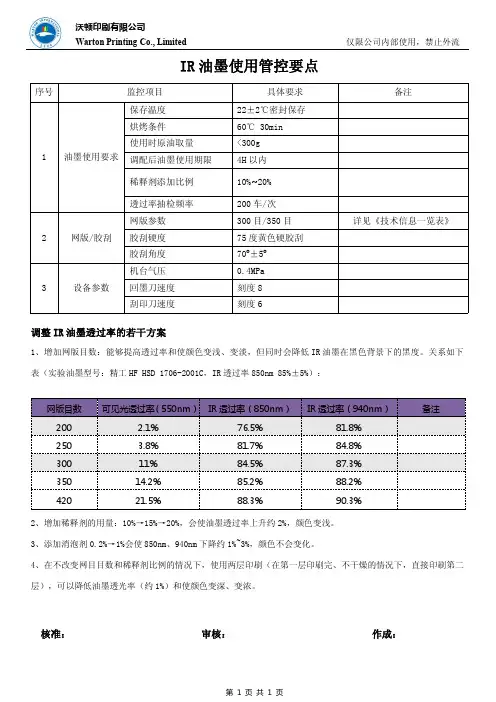

第1页共1页沃顿印刷有限公司Warton Printing Co.,Limited 仅限公司内部使用，禁止外流IR 油墨使用管控要点序号监控项目具体要求备注1油墨使用要求保存温度22±2℃密封保存烘烤条件60℃30min 使用时原油取量<300g 调配后油墨使用期限4H 以内稀释剂添加比例10%~20%透过率抽检频率200车/次2网版/胶刮网版参数300目/350目详见《技术信息一览表》胶刮硬度75度黄色硬胶刮胶刮角度70º±5º3设备参数机台气压0.4MPa 回墨刀速度刻度8刮印刀速度刻度6调整IR 油墨透过率的若干方案1、增加网版目数：能够提高透过率和使颜色变浅、变淡，但同时会降低IR 油墨在黑色背景下的黑度。

关系如下表（实验油墨型号：精工HF HSD 1706-2001C，IR 透过率850nm 85%±5%）：2、增加稀释剂的用量：10%→15%→20%，会使油墨透过率上升约2%，颜色变浅。

3、添加消泡剂0.2%→1%会使850nm、940nm 下降约1%~3%，颜色不会变化。

4、在不改变网目目数和稀释剂比例的情况下，使用两层印刷（在第一层印刷完、不干燥的情况下，直接印刷第二层），可以降低油墨透光率（约1%）和使颜色变深、变浓。

核准：审核：作成：网版目数可见光透过率（550nm）IR 透过率（850nm）IR 透过率（940nm）备注2002.1%76.5%81.8%2503.8%81.7%84.8%30011%84.5%87.3%35014.2%85.2%88.2%42021.5%88.3%90.3%。

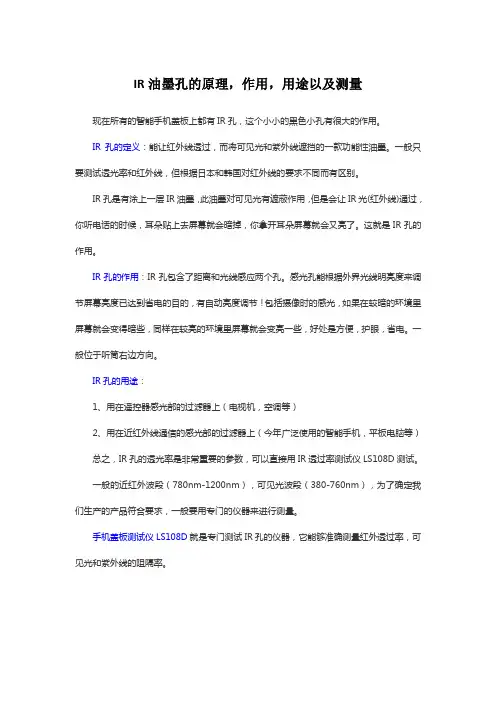

IR油墨孔的原理，作用，用途以及测量现在所有的智能手机盖板上都有IR孔，这个小小的黑色小孔有很大的作用。

IR孔的定义：能让红外线透过，而将可见光和紫外线遮挡的一款功能性油墨。

一般只要测试透光率和红外线，但根据日本和韩国对红外线的要求不同而有区别。

IR孔是有涂上一层IR油墨，此油墨对可见光有遮蔽作用，但是会让IR光(红外线)通过，你听电话的时候，耳朵贴上去屏幕就会暗掉，你拿开耳朵屏幕就会又亮了。

这就是IR孔的作用。

IR孔的作用：IR孔包含了距离和光线感应两个孔。

感光孔能根据外界光线明亮度来调节屏幕亮度已达到省电的目的，有自动亮度调节！包括摄像时的感光，如果在较暗的环境里屏幕就会变得暗些，同样在较亮的环境里屏幕就会变亮一些，好处是方便，护眼，省电。

一般位于听筒右边方向。

IR孔的用途：
1、用在遥控器感光部的过滤器上（电视机，空调等）
2、用在近红外线通信的感光部的过滤器上（今年广泛使用的智能手机，平板电脑等）
总之，IR孔的透光率是非常重要的参数，可以直接用IR透过率测试仪LS108D测试。

一般的近红外波段（780nm-1200nm），可见光波段（380-760nm），为了确定我们生产的产品符合要求，一般要用专门的仪器来进行测量。

手机盖板测试仪LS108D就是专门测试IR孔的仪器，它能够准确测量红外透过率，可见光和紫外线的阻隔率。

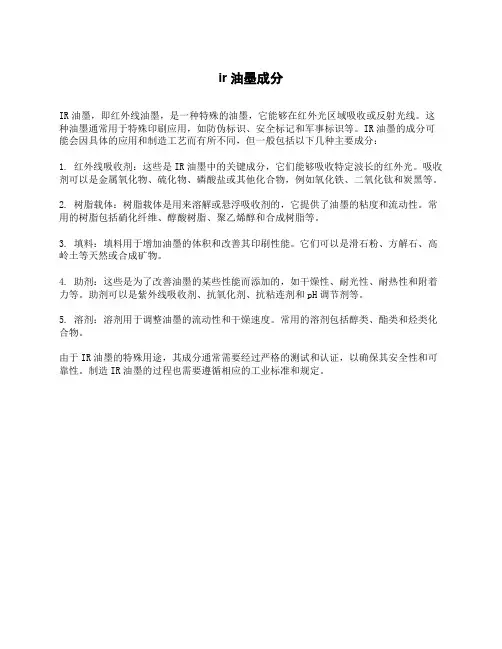

ir油墨成分
IR油墨，即红外线油墨，是一种特殊的油墨，它能够在红外光区域吸收或反射光线。

这种油墨通常用于特殊印刷应用，如防伪标识、安全标记和军事标识等。

IR油墨的成分可能会因具体的应用和制造工艺而有所不同，但一般包括以下几种主要成分：
1. 红外线吸收剂：这些是IR油墨中的关键成分，它们能够吸收特定波长的红外光。

吸收剂可以是金属氧化物、硫化物、磷酸盐或其他化合物，例如氧化铁、二氧化钛和炭黑等。

2. 树脂载体：树脂载体是用来溶解或悬浮吸收剂的，它提供了油墨的粘度和流动性。

常用的树脂包括硝化纤维、醇酸树脂、聚乙烯醇和合成树脂等。

3. 填料：填料用于增加油墨的体积和改善其印刷性能。

它们可以是滑石粉、方解石、高岭土等天然或合成矿物。

4. 助剂：这些是为了改善油墨的某些性能而添加的，如干燥性、耐光性、耐热性和附着力等。

助剂可以是紫外线吸收剂、抗氧化剂、抗粘连剂和pH调节剂等。

5. 溶剂：溶剂用于调整油墨的流动性和干燥速度。

常用的溶剂包括醇类、酯类和烃类化合物。

由于IR油墨的特殊用途，其成分通常需要经过严格的测试和认证，以确保其安全性和可靠性。

制造IR油墨的过程也需要遵循相应的工业标准和规定。

IR油墨产品说明IR油墨一般说有两种类型：一：IR透光油墨，就是有选择的透只需要的光波，有选择的屏蔽不需要的光波。

产品如：电器遥控器，智能手机的IR窗口等等，用途很是广泛二：IR感光油墨，就是有选择对某些光波发生反应而变色，但这些光波消失后油墨的颜色又变回原来的油墨颜色，但用途不是很广泛，而且价格较高。

产品如：手机外壳，太阳膜，太阳帽，汽车膜等等一：IR透光油墨说说最经常使用的能让红外线通过而将可视光和紫外线遮挡将IR透光油墨印制在透明的PC，PET，强化玻璃片材上而制成的印刷品，能让比近红外以上的红外线，并能遮挡低于近红外线波长的可视光和紫外线。

在近红外线波长大于850nm左右的范围内，透光率达80％左右（参照图2），对于可视光（400～750nm区域）以及紫外线（190～400nm区域）则能遮挡。

这种功能体现在遥控器感光部的过滤器上。

以电视机和空调为代表的电器产品是通过遥控器进行遥控操作的，从遥控器发射出来的光线通常是近红外线，同时为了防止受可视光的影响而产生的误操作，只在遥控器的感光部上印上了IR透光油墨，使得感光部具有过滤功能。

用途：适用于玻璃，强化玻璃，透明PC,透明PET片材等等。

透光特性：可让近红外区域的光线的80％左右通过。

由于遮挡了低于近红外线波长的光线，从而防止了其他波长光线所产生的误操作。

溶剂的选择：TR-003稀释剂，洗网水：718注意事项：1.建议试印确定符合质量要求后，再批量印刷；2.做好被丝印物表面清除油脂工作，以促进附着效果。

3.丝网或被印表面带静电，将会造成印刷后油墨会有针孔。

4.环境湿度过高将会影响印刷效果。

5.制品涂层全干后，方可叠层装运。

6.本品储存使用时，请远离火源，放置阴凉处，密封保存。

使用方法：1.使用IR透光系列油墨时，应注意保持片材表面的清洁度；2.根据需要添加适量的稀释剂（003）；3.多色套印时，需待油墨表面干后，再进行下一颜色印制；4.网板被堵可用稀释剂或清洗剂清洗，需等网板溶剂挥发后再开始印刷；5.不得与其它类型油墨混合使用。

ir油墨降低红外线850波段方法
红外线（IR）油墨是一种应用广泛的技术，其在安全、印刷和
军事等领域具有重要作用。

然而，在某些情况下，需要降低红外
线850波段的辐射。

以下是降低红外线850波段的一些方法：
1. 选择适当的材料：根据需要降低红外线850波段，可以选择
具有较高反射率和吸收率的材料。

例如，使用含有金属颗粒的油
墨可以有效地吸收红外线辐射。

2. 调整油墨成分：通过调整油墨的成分，可以实现对红外线
850波段的降低。

例如，添加一些吸收红外线的添加剂，或减少颜料的浓度，都可以达到降低红外线辐射的效果。

3. 使用特殊的油墨工艺：采用一些特殊的油墨工艺，例如红外
线吸收层的叠加、多层印刷等，可以有效地降低红外线850波段
的辐射。

这些工艺可以改变油墨的光学性质，从而实现对红外线
的控制。

4. 优化印刷方式：通过优化印刷方式，例如改变油墨的覆盖度、厚度和层次等，可以减少红外线850波段的辐射。

根据具体需求，可以调整油墨的印刷压力和速度，以达到最佳的降低效果。

需要注意的是，降低红外线850波段可能会影响油墨的其他性能，因此在实际应用中需要综合考虑各种因素，选择合适的方法
和工艺。

此外，针对具体需求，还可以进行实验和测试，以验证
所采取方法的有效性和可行性。

油墨红外光谱测试一、引言红外光谱技术作为一种重要的分析手段，已被广泛应用于各种物质的定性与定量分析。

油墨，作为印刷行业中的关键材料，其性能与质量直接影响到印刷品的效果与耐久性。

因此，利用红外光谱技术对油墨进行深入的分析与研究，对于优化油墨配方、提高印刷质量以及推动印刷行业的发展具有重要意义。

二、红外光谱技术简介红外光谱（Infrared Spectroscopy，IR）是一种分子吸收光谱，其原理是当样品受到频率连续变化的红外光照射时，分子吸收了某些频率的辐射，并由其振动或转动运动引起偶极矩的净变化，产生分子振动和转动能级从基态到激发态的跃迁，使相应于这些吸收区域的透射光强度减弱。

记录红外光的百分透射比与波数或波长关系曲线，就得到了红外光谱。

根据红外光谱的特征吸收峰，可以推知分子中含有哪些基团，从而推断出未知物的结构。

此外，红外光谱还可以用于定量分析，通过测量特定吸收峰的强度，可以确定样品中某种组分的含量。

三、油墨红外光谱测试的意义油墨成分分析：通过红外光谱测试，可以准确识别油墨中的各种有机成分，如颜料、染料、树脂、添加剂等。

这对于了解油墨的组成、优化配方以及改进生产工艺具有重要意义。

油墨性能评估：红外光谱可以反映油墨分子结构的信息，从而间接评估油墨的印刷性能（如附着力、干燥性、耐磨性等）。

此外，通过对比不同油墨的红外光谱，还可以评价它们的相似性与差异性。

油墨质量控制：在油墨生产过程中，红外光谱可以作为一种快速、无损的检测手段，用于监控原料质量、控制生产工艺以及检测成品质量。

这有助于提高生产效率和产品质量。

油墨老化研究：通过对比新鲜油墨与老化油墨的红外光谱，可以了解油墨在老化过程中的化学成分变化，从而为研究油墨的耐久性和抗老化性能提供依据。

四、油墨红外光谱测试实验实验材料：选择不同种类和品牌的油墨样品，包括水性油墨、油性油墨、UV油墨等。

同时准备红外光谱仪、样品制备工具（如刮刀、研钵等）和实验试剂（如溴化钾等）。
