350M数字集群（PDT）系统光纤直放站福州金石电子科技有限公司2016.3.4目录一、产品概述 (3)1、产品使用范围 (3)2、数字集群光纤直放站组网介绍 (3)二、技术指标 (6)1. 供电及机械性能参数 (6)2. 光性能参数 (6)3. 电性能参数 (6)三、产品说明 (7)1、产品外观图 (7)2、安装说明 (8)一、产品概述随着城市里数字集群业务的飞速增加以及高层建筑越来越多，通话密度和覆盖要求也不断上升。
这些建筑物规模大、质量好，对公安数字集群信号有很强的屏蔽作用。
在大型建筑物的低层、地下商场、地下停车场等环境下，集群信号弱，对讲机无法正常使用，形成了数字集群的盲区和阴影区；引起掉话，严重影响了对讲机的正常使用。
特别是数字集群的网络覆盖、容量、质量、安全保障是获取优势的关键因素。
网络覆盖、网络容量、网络质量从根本上体现了集群通信网络的服务水平，是所有数字集群网络优化工作的主题。
数字集群光纤直放站系统正是在这种背景之下产生的。
1、产品使用范围产品主要针对对讲机使用的以下地方1、室内没有对讲机信号的场合2、对讲机信号很弱，接听信号噪声很大，不清楚。
•密闭的娱乐KTV场合•城中村用户覆盖•高楼电梯覆盖•轮船，游艇信号覆盖•城市隧道信号解决•道路盲区补点2、数字集群光纤直放站组网介绍针对室内、室外用户群、用于改善建筑物内及阻挡数字集群通信环境的一种成功的方案，光纤直放站系统提供了较佳的解决方案。
直放站是一种放大设备，它将数字集群基站的信号进行选频放大，通过天线实现盲区覆盖。
光纤直放站的应用场合主要有以下几种：扩大服务范围，消除覆盖盲区；在郊区增强场强，扩大郊区站的覆盖；沿高速公路架设，增强覆盖效率；解决室内覆盖；将空闲基站的信号引到繁忙基站的覆盖区内，实现疏忙。
使用数字集群基站和直放站的比较：二、技术指标自动电平控制（ALC）直放站工作在最大增益且输出额定时，当输入功率增加≤10dB 时，直放站输出功率变化≤±2dB，当输入功率增加>10dB时，直放站输出功率变化≤±2dB或关闭输入/输出电压驻波比≤1.5传输时延≤1μs互调衰减≤-15dBm 或≤-50dBc杂散发射带内≤-36dBm 或≤-60dBc带外9kHz~1GHz ≤ -36dBm1GHz~12.75GHz ≤ -30dBm三、产品说明1、产品外观图2、安装说明1) 此产品适合于壁挂安装；2) ANT端口接重发天线；3) 将电源线接上交流电源AC220V，并打开设备电源开关。

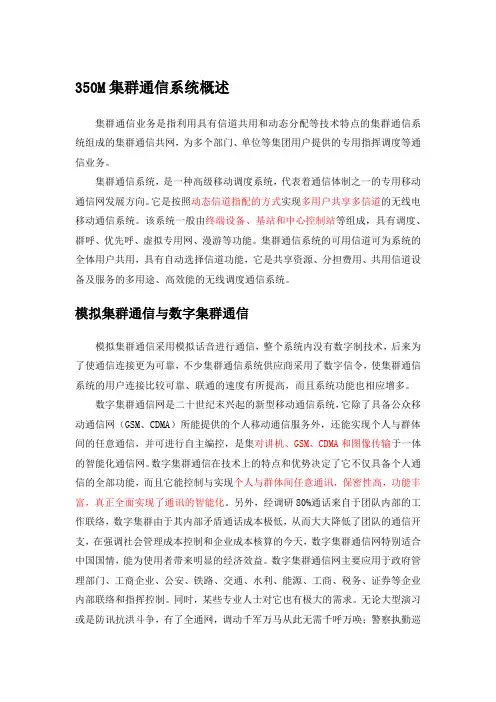

350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。
集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。
该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。
集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。
数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。
数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，性高，功能丰富，真正全面实现了通讯的智能化。
另外，经调研80%通话来自于团队部的工作联络，数字集群由于其部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。
数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业部联络和指挥控制。
同时，某些专业人士对它也有极大的需求。
无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。
十一、350兆警用集群系统1.系统概述350兆警用集群系统是实现统一指挥调度、快速反应、协同作战的重要技术保障之一。
350兆集群基站的广泛使用，特别是打击犯罪，维护社会治安，侦察办案，发挥了其他通信手段不可替代的作用，确实体现出了集群系统的科学性和优越性。
建设一个比较完善的无线集群通信网络，为政府指挥中心提供有效的无线通信保障手段。
1.1用户现状及需求1.1.1350兆集群系统目前现状东川区350兆无线集群系统从2000年建立以来，高山基站架设在二百二，采用新西兰大吉进口四信道基站。
一直运转正常，但350兆通信设备一直没有发展。
目前该基站对东川主城区部分地点覆盖不是很好（如深沟公园、山脚村、新桥河、十四冶、橄榄坡、达贝村等）。
并且东川还有3个乡镇（红土地镇、因民镇、舍块乡）350兆集群系统未能覆盖。
1.1.2终端系统目前现状目前仅有少数量的350兆对讲机，只有交警、巡警在使用，派出所基本没有对讲机，没有足够的终端通信装备无法保障本区的警务活动无线调度指挥。
所以建设一个全区大覆盖，全局大调度，个呼，组呼，群呼灵活指挥调度网，势在必行。
1.1.3应急通信目前现状350兆无线集群应急通信系统建设已成为处置突发事件工作不可缺少的重要通信手段，为保证无线通信无死角，实现大区无缝式的覆盖，动中灵活不间断的指挥，在远离基站通过临时组网,成为警用装备不可缺少的通信手段，目前在此方面尚不能满足远距离的通信保障，并能实现与指挥中心在远距离保持通信联系。
1.1.4集群无线调度系统目前现状350兆集群通信系统因为其简单可靠，呼叫接续迅速，覆盖范围较大，通话效果良好，单呼、组呼、调度呼叫等业务功能全，在日常指挥调度工作中发挥了巨大的作用，有效的提高战斗力。
随着社会治安形势的发展，调度指挥系统的进步，用户对集群系统提出了更高的要求，其中重要部分之一是要求集群通信系统提供完善的调度指挥功能，设置统一调度中心。
目前东川区公安指挥室无线指挥调度系统尚属空白。
350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。
集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。
该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。
集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统内没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。
数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。
数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，保密性高，功能丰富，真正全面实现了通讯的智能化。
另外，经调研80%通话来自于团队内部的工作联络，数字集群由于其内部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。
数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业内部联络和指挥控制。
同时，某些专业人士对它也有极大的需求。
无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。
350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。
集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。
该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。
集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统内没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。
数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。
数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，保密性高，功能丰富，真正全面实现了通讯的智能化。
另外，经调研80%通话来自于团队内部的工作联络，数字集群由于其内部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。
数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业内部联络和指挥控制。
同时，某些专业人士对它也有极大的需求。
无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。
350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。
集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。
该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。
集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统内没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。
数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。
数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，保密性高，功能丰富，真正全面实现了通讯的智能化。
另外，经调研80%通话来自于团队内部的工作联络，数字集群由于其内部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。
数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业内部联络和指挥控制。
同时，某些专业人士对它也有极大的需求。
无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。
350兆数字集群系统在公安无线通信中的应用分析摘要：为了进一步提高公安机关各部门业务通信水平，现以“350兆数字集群系统”应用为例，根据该系统特点，从系统总体设计、系统功能模块设计两个方面入手，完成系统设计，然后，从全国网络架构分析、警用350兆数字集群系统网络架构、警用350兆数字集群系统网络拓扑分析、系统主要网元分析等方面入手，将350兆数字集群系统科学地应用到公安无线通信中。
结果表明：本文所设计的350兆数字集群系统具有较高的应用价值和应用前景，完全符合公安无线通信实际应用需求。
希望通过这次研究，为技术人员提供有效的借鉴和参考。
关键词：350兆数字集群系统；公安无线通信；应用在信息时代背景下，无线通信技术被广泛地应用于公安无线通信中，比较典型的应用是350兆数字集群系统应用，通过应用该系统，不仅可以简化公安通信环节，提高公安通信工作效率和效果，还能最大限度地提高公安无线通信质量。
在数字化建设进程的不断推动下，公安部门通过应用350兆数字集群系统，可以更好地综合运用多个辅助功能，确保该系统与公安部门之间建立良好的通信关系，便于公安部门与其他部门更好地对接工作，为促使公安无线通信向智能化、数字化、信息化方向不断发展提供重要的平台支持。
1、350兆数字集群系统特点1.1提升公安业务无线通信范围对于350兆数字集群系统而言，通过将其应用到公安无线通信中，不仅可以为上下级沟通提供极大的便利，确保沟通的顺畅性、高效性和灵活性[1]，还能实现对沟通范围的拓展，最大限度地提高公安业务无线通信范围。
1.2增加应用部门公安部门在使用该系统期间，通常会涉及到大量的参与部门，如卫生部门、消防部门等，这些大量的参与部门经过组合，会形成比较庞大的集体体系[2]，这样一来，不仅为各个部门的沟通和交流提供一定的便利，还能实时、有效地对接各个部门之间的信息，为后期相关工作的开展打下坚实的基础。
1.3增加通信信道数量在载波高低搭配的影响下，通信信道数量不断增加。
350M集群通信系统概述集群通信业务是指利用具有信道共用和动态分配等技术特点的集群通信系统组成的集群通信共网，为多个部门、单位等集团用户提供的专用指挥调度等通信业务。
集群通信系统，是一种高级移动调度系统，代表着通信体制之一的专用移动通信网发展方向。
它是按照动态信道指配的方式实现多用户共享多信道的无线电移动通信系统。
该系统一般由终端设备、基站和中心控制站等组成，具有调度、群呼、优先呼、虚拟专用网、漫游等功能。
集群通信系统的可用信道可为系统的全体用户共用，具有自动选择信道功能，它是共享资源、分担费用、共用信道设备及服务的多用途、高效能的无线调度通信系统。
模拟集群通信与数字集群通信模拟集群通信采用模拟话音进行通信，整个系统内没有数字制技术，后来为了使通信连接更为可靠，不少集群通信系统供应商采用了数字信令，使集群通信系统的用户连接比较可靠、联通的速度有所提高，而且系统功能也相应增多。
数字集群通信网是二十世纪末兴起的新型移动通信系统，它除了具备公众移动通信网（GSM、CDMA）所能提供的个人移动通信服务外，还能实现个人与群体间的任意通信，并可进行自主编控，是集对讲机、GSM、CDMA和图像传输于一体的智能化通信网。
数字集群通信在技术上的特点和优势决定了它不仅具备个人通信的全部功能，而且它能控制与实现个人与群体间任意通讯，保密性高，功能丰富，真正全面实现了通讯的智能化。
另外，经调研80%通话来自于团队内部的工作联络，数字集群由于其内部矛盾通话成本极低，从而大大降低了团队的通信开支，在强调社会管理成本控制和企业成本核算的今天，数字集群通信网特别适合中国国情，能为使用者带来明显的经济效益。
数字集群通信网主要应用于政府管理部门、工商企业、公安、铁路、交通、水利、能源、工商、税务、证券等企业内部联络和指挥控制。
同时，某些专业人士对它也有极大的需求。
无论大型演习或是防讯抗洪斗争，有了全通网，调动千军万马从此无需千呼万唤；警察执勤巡逻，可以利用手机即时与其专用数据中心查证，伪造证照立马现形。
数字集群通信系统因其先进的技术特点满足了众多专业用户无法在传统通信业务中解决的需求，发展空间广阔。
由于公众移动网技术原理和硬件原因，第二代公众移动网（GSM）无法具备群体调度功能，在第三代公众网（CDMA）和第四代公众网的标准中也无法包括组呼、群呼等等集群通讯特有的功能，所以在可预见的若干年内公众移动通讯不可能替代数字集群网，两者互为补充。
集群通信系统技术比较综上所述， PDT多基站在同频呼叫系统可以灵活组网，方便快捷。
根据网户不同需求和现场实际情况，可随时随地、采取不同方式进行快速组网，为无线应急通信提供强有力的保障手段。
为此，不管是采用何种通信系统，正常通信都是可以完全能够保证。
关键是在发生极端应急情况下，无线通信系统是否能够发挥作用才是真正的无线通信应急专网系统。
公安的无线通信系统就需要平时能够畴的出，关键时刻叫的上，具有中国好声音的应急无线通信保障系统。
PDT 多基站同频呼叫无线通信系统为应急通信保障在技术上提供了正能量出于信息安全方面的考虑,公安部一直在致力于拥有自主专利技术的专网数字集群标准的制定推进,2010年4月20日,公安部信息通信局在京公布了中国警用数字集群新标准PDT(Police Digital Trunking),该标准由海能达作为中国PDT联盟总体组组长单位带领联盟成员制定,具有自主知识产权MPT-1327信令，是专用陆地集群移动通信信令标准，定义了系统控制器（TSC）和移动终端（RU）之间的空间信令规则，采用专用的控制信道传输信令；该信令可以应用于大小不同规模的集群系统；该信令定义了丰富的用户和系统功能，用户可以根据使用需求实现其中的部分功能，并预留将来扩充功能的余地；该信令只规定了空间信令规则，对系统如何实现信令没有强制性的规定，因此具有较大的灵活性。
1998年11月，公安部在MPT-1327基础上定义了编队方式、动态重组、遥毙复活等功能，统一规划公安350兆频率，颁布了警用集群系统标准《公安移动通信网警用自动级规范》(GA176-1998)。
至此，模拟集群开始在中国公安市场推广应用。
PDT(Police Digital Trunking)是由公安部主导，联合国内主要集群通信系统厂商制订的适合中国公安系统的警用数字集群标准。
PDT数字集群通信标准吸收了国际上专业数字无线通信标准Tetra、P25和DMR的优点，并结合目前国内公安行业大量使用的350MHz警用集群通信系统的使用习惯，推出的中国完全拥有自主知识产权的一种全新的数字集群通信体制。
该标准采用TDMA时分多址方式，4FSK调制方式，大区制覆盖，全数字语音编码和信道编码，具备灵活的组网能力和数字加密能力;拥有开放的互联协议，能够实现不同厂家系统之间的互联和与MPT-1327模拟集群通信系统的互联。
2011年10月公安部科技信息化局印发了《警用数字集群(PDT)通信系统总体技术规范(试行)》，规范中提到数字通信具有大区制、广覆盖、可从模拟向数字平滑过渡、采用国产密码算法加密、拥有自主知识产品等特点和优势，解决公安无线通信的加密问题，满足国家不同地区公安无线通信的数字化需求，推动全国公安机关无线通信数字化建设。
2013年3月公安部正式发布行业标准《警用数字集群(PDT)通信系统总体技术规范》、《警用数字集群(PDT)通信系统空中接口物理层及数据链路层技术规范》、《警用数字集群(PDT)通信系统空中接口呼叫控制层技术规范》、《警用数字集群(PDT)通信系统安全技术规范》，PDT 系列标准的发布标志着公共安全部门已经全面开始推动专网无线指挥调度系统的数字化。
PDT与MPT-1327技术体制比较通常人们习惯地按照覆盖区半径大小、服务区的几何形状来对系统的网络结构分类。
按照覆盖区半径的大小，分成大区网、中区网、小区网；按照服务区的几何形状，分成框状网、带状网、蜂房状网等等。
根据国内外各种资料来看，集群通信系统的网络结构有下列四种方式：单区、单点、单中心网络(图1．1)；单区、多点、单中心网络(图1．2)；多区、多中心网络(图1．3)；多区、多层次、多中心网络(图1．4)。
这里所谓“中心”是指具有控制、交换功能的通信中心，它同时具有与市内电话网联接的功能；所谓“点”是指具有无线电信号收发功能的基地站。
下面详细介绍一下实际应用最多的类型。
1．单区、多点、单中心网络如图1．2所示，它由一个控制中心、多个基站、有线或无线调度台及网中若干移动台组成。
这种网络适用于一个地区内、多个部门共同使用的集群移动通信系统，可实现各部门用户通信，自成系统而网内的频率资源共享。
在这整个服务区域内设立了一个控制中心和多个基站(一个基站可以设多部基台、也可设一部基台)。
多个基站区组合形成整个服务区。
各基站可通过无线或有线传输电路连接到控制中心。
控制中心通过中继线或用户线与市话端局或用户小交换机连接。
有线调度台通过有线传输电路与控制中心直接相连。
在这种网络的设计和设备配置的考虑中应采取多点设址。
因各专业部门的业务需要不同，应按需设置基站，从而满足各专业部门的业务。
对于早先已建成并各自独立使用频率、独立工作的专用网络，可方便地改造成频率资源共享的集群移动通信网。
这一点充分证实了集群的优点，即充分利用原有设施，减少投资同时满足各自需要，实现了高效益。
当上述网络中基站只有一个时，网络就简化成图1．1所示的单区、单中心网络。
它同样是由控制中心、基站、有线或无线调度台以及若干移动台组成。
基站和控制中心可设在同一地点，也可分别设在不同地点，两者之间同样可通过无线或有线传输电路连接。
通过用户线或中继线，同样也可以实现控制中心与用户小交换机或市话端局的连接。
2．多区、多中心、多层次网络如图1．3及图1．4所示，由区域控制中心、多个控制中心、多基站组成而形成整个服务区。
可以看出，图1．3各控制中心通过有线或无线传输电路连接至区域控制中心，即形成了图1．4所示的网络结构。
各控制中心将受到上一级的区域控制中心控制及管理。
控制中心主要处理所管辖基站区内和越区至本基站区内移动用户的业务。
至于越区用户识别码的登记、控制频道分配、有线或无线用户寻找越区用户的业务，换言之，即位置登记、转移呼叫、越区频道转移的漫游业务，将区域控制中心处理。
这样就形成了二级管理的区域网。
根据业务需要，还可以设立更高级的管理中心，将其与区域中心相连接，也可以通过有线或无线传输通道，处理各下区域间用户登记、呼叫建立、控制管理，从而对区域控制中心进行控制、管理以及监控。
单基站单控制中心网络结构图如下图所示：350M数字集群通信系统基本设备与组成350M数字集群通信系统是利用350MHz附近的无线电波，架设的集群通信系统，一般用于警用系统。
350兆警用集群通信系统自90年代初服务于公安部门以来，在各项重大保卫工作、抢险救灾以及日常警务活动中发挥了巨大的效能。
其指挥调度的快速灵活性是任何公网移动通信系统无法比拟的，这一点在实践中已得到充分证明。
公安部门的无线通信在八十年代末，九十年代初期基本以常规通信方式为主，随着MPT1327 信令体制的集群系统的成熟，九十年代中期各地开始了大规模的集群系统建设。
目前在经济较发达的东部地区，警用集群系统基本上覆盖了地市以上的行政地区，在西部的广大地区集群系统仍有70%以上的地市为空白。
目前，各地所使用的集群对讲机系统均为MPT1327信令体制的集群系统，并且绝大多数系统是遵循公安部制定的行业标准《GA176－1998》建设的，早期建设的一些集群系统也在逐步地向该标准改进或升级。
警用集群系统的建设在近几年内还是要以模拟集群系统为主。
因为：首先，模拟集群系统已经历了十多年的应用、磨合和改进，其使用功能应该说比目前的数字集群系统完善；其次，模拟集群系统早就实现了国产化，因此其价格是广大公安部门所能接受的，由于模拟集群系统的覆盖范围要比数字集群系统大，所以在同一个城市获得同样的覆盖范围，模拟集群对讲机系统的价格优势非常明显；再者数字集群系统主要是解决频率拥挤的问题，国家将350兆到370兆这一频段专门划为警用无线通信使用，共有160对双频点供集群系统使用，还预留了40对双频点，这些频点通过合理的复用规划完全可以满足绝大多数公安部门在今后几年中的使用。
当然数字集群系统的应用是电子通信技术发展的必然趋势，只是目前和今后几年中还不适合在公安部门中推广使用。
为达到这种通信目的，将中心基地站和用户终端结合在一起，再加上连接它们的有线通道和无线通道，就组成了一个移动通信网。
(1)基站它由若干基本无线收发信机、天线共用器、天馈线系统和电源等设备组成。
天线共用器包括发信合路器和接收多路分路器。
