YJV、YJLV0.6/1KV单芯、三芯、四芯电缆计算外径
2011-03-07 09:36:29| 分类：工程及百科大全| 标签：yjv、yjlv 0.6/1kv 单芯、三芯、四芯电
缆计算外径|字号大中小订阅

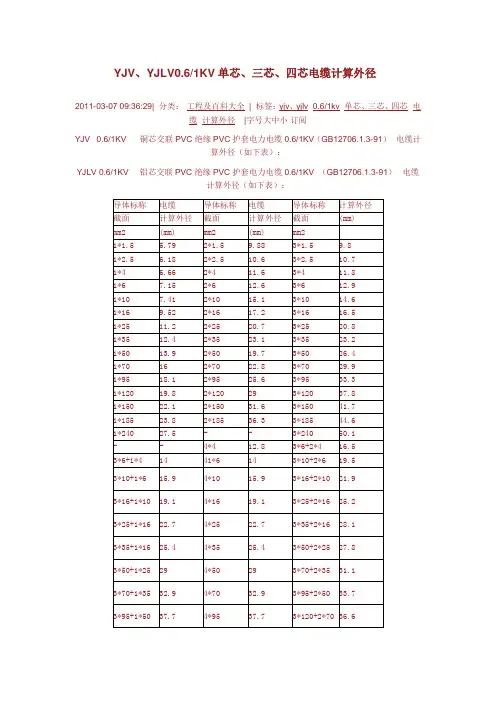

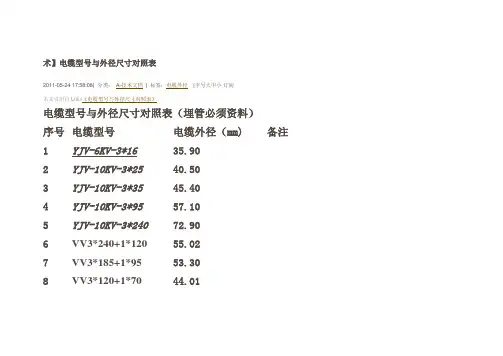

YJV 0.6/1KV 铜芯交联PVC绝缘PVC护套电力电缆0.6/1KV（GB12706.1.3-91）电缆计
算外径（如下表）：
YJLV 0.6/1KV 铝芯交联PVC绝缘PVC护套电力电缆0.6/1KV （GB12706.1.3-91）电缆
计算外径（如下表）：
三芯外径计算方法：
以YJV-0.6/1kv 3*16为例如下： YJV交联电缆为紧压线芯，16平方紧压导体外径为4.8mm，绝缘厚度为0.7mm，故单根线芯外径为4.8+2*0.7=6.2mm，三根线芯呈三角形排列，故外径为6.2*2.154=13.4mm，成缆需包扎无纺布，厚度为0.2mm，故13.4+2*0.2=13.8 外护套厚度=0.035*13.8+1=1.5mm，故最后外径为13.8+2*1.5=16.8mm 其他类似算法 10平方导体外径3.8，6平方导体外径2.8mm，4平方导体外径2.3,绝缘厚度均为0.7mm,四芯则2.154变为2.414。
电线电缆的常用计算公式电线电缆的常用计算公式一．1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长挤护套前的周长)/2π或护套厚度＝(挤护套后的周长挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数= ｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K) 9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数。

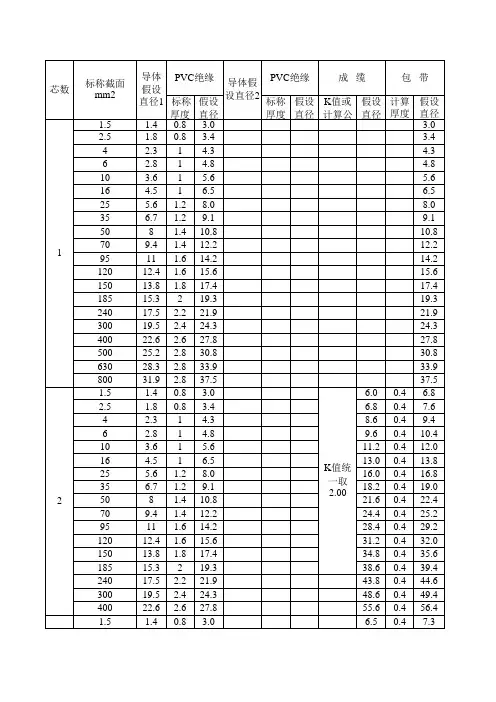

多芯----表1、标准/小尺寸多芯电缆的一般数据（300/500V）
多芯----表2、标准/小尺寸二芯电缆的一般数据（0.6/1kV）
多芯----表3、标准/小尺寸三芯电缆的一般数据（0.6/1kV）
多芯----表4、标准/小尺寸四芯电缆的一般数据（0.6/1kV）
欧洲标准 EN 50306-3:2002 铁道装备-具有特殊燃烧性能的薄壁型铁道机车车辆电缆
第三篇：屏蔽及薄壁型护套多芯（线对、三线组及四线组）电缆
表1-电缆的结构要求-有屏蔽及无屏蔽（型号有BH）
欧洲标准 EN 50306-4: 2002 铁道装备-具有特殊燃烧性能的薄壁型铁道机车车辆电缆
第四篇：标准壁厚护套的多芯及多线对电缆
表1-多芯电缆的结构要求-设护套（无屏蔽）
表3- 多芯电缆的结构要求-设屏蔽及护套
表5- 多线对电缆的结构要求-单体屏蔽及护套，设总护套。
铠装控制电缆外径尺寸对照表铠装控制电缆是用于工业生产现场控制系统操作的一种传输产品。
它主要用于传输低压电流和控制信号，可以安全有效地进行液压和液压系统运作。
它具有耐腐蚀、耐磨损、防尘污染和耐高温等特点，广泛用于各种工业机器上，例如机床、注塑机和各种自动化设备。
铠装控制电缆的外径是指电缆外壳的外径，它的重要性不仅在于使用，还在于安全性，对于危害性的有毒电缆来说，外径的控制是非常重要的。
因此，标准中制定了一定的尺寸要求，仅当电缆外径符合尺寸要求时，才能保证电缆的安全性和性能。
铠装控制电缆外径尺寸对照表现代工业涉及到多种多样的铠装控制电缆，为了更好地满足使用者的需求，根据质量标准，对它们的外径尺寸做出了规定，以保证电缆的安全性、性能及使用寿命。
下面将针对常见的铠装控制电缆进行详细介绍，以便满足使用者的需要：一、PVC铠装控制电缆1、1-3芯PVC控制电缆：外径为8.2-14mm；2、4-9芯PVC控制电缆：外径为12.0-24.5mm；3、10-19芯PVC控制电缆：外径为15.5-29.5mm。
二、橡胶铠装控制电缆1、1-3芯橡胶控制电缆：外径为9-15mm；2、4-9芯橡胶控制电缆：外径为13-36mm；3、10-19芯橡胶控制电缆：外径为16-38mm。
三、合成橡胶铠装控制电缆1、1-3芯合成橡胶控制电缆：外径为8-14mm；2、4-9芯合成橡胶控制电缆：外径为12-24mm；3、10-19芯合成橡胶控制电缆：外径为14-38mm。
四、外护套铠装控制电缆1、1-3芯外护套控制电缆：外径为10-16mm；2、4-9芯外护套控制电缆：外径为16-35mm；3、10-19芯外护套控制电缆：外径为19-38mm。
重要提示铠装控制电缆外径尺寸对照表是为了给使用者提供参考，以便更好地满足各种用户的需求。
同时，也请注意，根据不同的现场环境条件和生产品牌的不同，铠装控制电缆的尺寸也可能有所不同，因此，在使用之前，一定要务必确认电缆的尺寸。

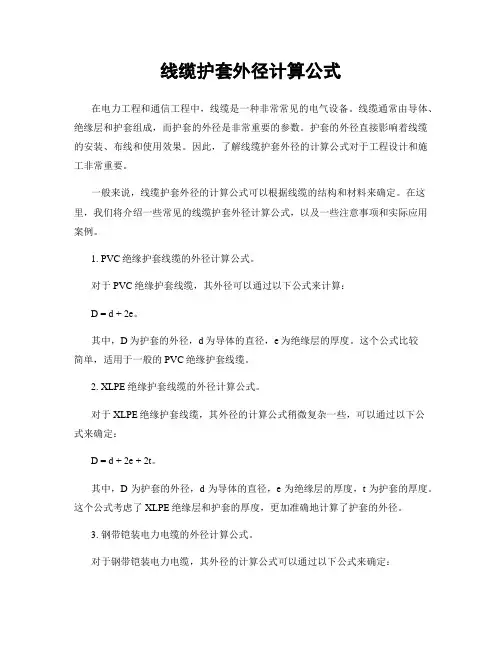

线缆护套外径计算公式在电力工程和通信工程中，线缆是一种非常常见的电气设备。
线缆通常由导体、绝缘层和护套组成，而护套的外径是非常重要的参数。
护套的外径直接影响着线缆的安装、布线和使用效果。
因此，了解线缆护套外径的计算公式对于工程设计和施工非常重要。
一般来说，线缆护套外径的计算公式可以根据线缆的结构和材料来确定。
在这里，我们将介绍一些常见的线缆护套外径计算公式，以及一些注意事项和实际应用案例。
1. PVC绝缘护套线缆的外径计算公式。
对于PVC绝缘护套线缆，其外径可以通过以下公式来计算：D = d + 2e。
其中，D为护套的外径，d为导体的直径，e为绝缘层的厚度。
这个公式比较简单，适用于一般的PVC绝缘护套线缆。
2. XLPE绝缘护套线缆的外径计算公式。
对于XLPE绝缘护套线缆，其外径的计算公式稍微复杂一些，可以通过以下公式来确定：D = d + 2e + 2t。
其中，D为护套的外径，d为导体的直径，e为绝缘层的厚度，t为护套的厚度。
这个公式考虑了XLPE绝缘层和护套的厚度，更加准确地计算了护套的外径。
3. 钢带铠装电力电缆的外径计算公式。
对于钢带铠装电力电缆，其外径的计算公式可以通过以下公式来确定：D = d + 2e + 2t + 2h。
其中，D为护套的外径，d为导体的直径，e为绝缘层的厚度，t为护套的厚度，h为钢带的厚度。
这个公式考虑了钢带铠装的影响，更加精确地计算了护套的外径。
除了上述的计算公式外，还有一些特殊结构的线缆，其护套外径的计算公式可能会更加复杂。
在实际工程中，可以根据具体的线缆结构和材料来确定护套外径的计算公式。
在使用线缆护套外径计算公式时，需要注意以下几点：1. 确定导体的直径，导体的直径是计算护套外径的基础，需要准确测量或者根据线缆规格来确定。
2. 考虑绝缘层和护套的厚度，绝缘层和护套的厚度会对护套外径产生影响，需要根据实际情况进行考虑。
3. 注意特殊结构的线缆，对于一些特殊结构的线缆，其护套外径的计算公式可能会更加复杂，需要进行详细的分析和计算。

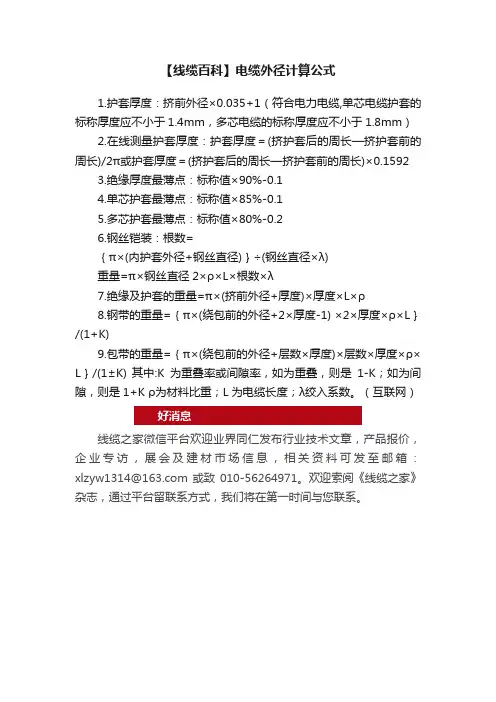

【线缆百科】电缆外径计算公式
1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）
2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.1592
3.绝缘厚度最薄点：标称值×90%-0.1
4.单芯护套最薄点：标称值×85%-0.1
5.多芯护套最薄点：标称值×80%-0.2
6.钢丝铠装：根数=
｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)
重量=π×钢丝直径2×ρ×L×根数×λ
7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ
8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)
9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K) 其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+K ρ为材料比重；L为电缆长度；λ绞入系数。
（互联网）
线缆之家微信平台欢迎业界同仁发布行业技术文章，产品报价，企业专访，展会及建材市场信息，相关资料可发至邮箱：*****************或致************。
欢迎索阅《线缆之家》杂志，通过平台留联系方式，我们将在第一时间与您联系。
煤矿用移动电缆MY电缆，1.14KV橡皮电缆1、电缆绝缘主线芯之间及主线芯与地线之间的绝缘电阻,换算到+20℃时不低于100MΩ·km。
2、主线芯屏蔽层的过渡电阻换算到20℃时不高于3kΩ。
3、产品标准：MT818.5-1999。
4、MYP型电缆有3个带绝缘屏蔽的主线芯和一个包覆半导电橡皮层的地线组成，围绕半导电橡皮层垫芯绞合成缆。
外面挤包黑色氯化聚乙烯橡皮护套或黑色氯丁橡皮护套。
5、导电线芯：采用软铜线，其性能符合 GB/T3956-1997。
6、绝缘：采用GB7594.2-1987中XJ-00A型橡皮。
7、线芯识别：采用绝缘分色识别，主线芯红、绿、白。
8、地线：采用半导电橡皮包覆。
9、绝缘屏蔽：在绝缘表面包半导电带。
10、成缆：3个主线芯1个地线围绕半导电橡皮垫芯按右向绞合成缆。
11、护套：采用GB7594.7-1987中XH-03A型橡皮。
护套橡皮的氧指数≥40。
12、成品电缆的阻燃性能满足MT386-1995的要求。
13、电缆标志：电缆表面印有型号、电压、规格及制造厂名称。
我橡塑电缆厂的野外用橡套电缆(YCW电缆，YZW电缆)是为适应野外用工矿企业调整发展的需要，生产性能优良的橡皮绝缘，橡皮护套和延燃重型橡套软电缆。
野外用橡套电缆产品结构图一、通用橡套软电缆用途本产品用于交流额定电压为450/750V及以下的家用电器、电动工具和各类移动电器设备。
二、使用特性（1） YZ型额定电压Uo/U为300/500V，YC型为450/750V。
（2）线芯的长期允许工作温度不超过65℃。
（3） W型电缆具有耐气候和一定的耐油性能，适宜于在户外或接触油污的场合使用。
（4） ZR型电缆具有阻燃性能。
本厂生产的聚氯乙烯绝缘电力电缆采用IEC标准，适用于3.6/6KV及以下输配电系统，近年来又开发了阻燃电缆、耐火电缆、低烟无卢电缆及五芯系列电力电缆。
执行标准:GB/T 12706-2002(等效采用IEC502),阻燃电缆、耐火电缆还符合IE332-3,IEC331,亦可按用户所需的技术需求生产。
电缆护套厚度计算方法,假设直径,护套厚度的计算
电缆的护套厚度是设计电缆时需要考虑的一个重要参数，它直接影响着电缆的使用寿命和安全性。
本文将介绍电缆护套厚度的计算方法，假设已知电缆的直径和需要的护套厚度。
首先，需要明确的是，电缆的护套厚度应该根据实际使用环境和要求来确定。
一般来说，电缆的护套厚度应该足够保护电缆，防止外界的机械损伤和化学腐蚀。
同时，护套厚度也不能太大，否则会影响电缆的灵活性和散热效果。
假设已知电缆的直径为D，需要的护套厚度为T。
根据电缆护套厚度的计算公式，可以得出如下结果：
外径= D + 2T
内径= D
护套面积= π(外径-内径)/4
护套体积= 护套面积×电缆长度
以上公式中，π代表圆周率，电缆长度需要根据实际需求确定。
通过以上公式的计算，就可以得出电缆护套厚度的具体数值。
需要注意的是，以上计算方法仅适用于理想状态下的电缆设计，实际生产中还需要考虑到一些因素，比如电缆的材料、使用环境和质量要求等。
因此，在进行电缆设计时，需要综合考虑多方面的因素，保证电缆的安全和可靠性。
